Honeywell Lyric User manual

INSTALLATION GUIDE
33-00069EFS-01
Lyric Installation
APPLICATION
Use the THP2400A1019 wall cover assembly with the Lyric™ thermostat.
Use the THP2400A1019 wall cover assembly to cover marks on the wall or to mount the thermostat to a 2 in. x 4 in.
electrical box.
The THP2400A1019 wall cover assembly contains one wall cover, one bracket, two #6-32 x 5/8" flat head screws and
two #6-32 x 3/8" pan head screws. See Fig. 1.
Fig. 1. THP2400A1019 wall cover assembly.
INSTALLATION
When Installing this Product…
1. Read these instructions carefully. Failure to follow them could damage the product or cause a hazardous
condition.
2. Check ratings given in the instructions and on the product to make sure the product is suitable for your
application.
3. Installer must be a trained, experienced service technician.
4. After installation is complete, check out product operation as provided in these instructions.
TWO #6-32 X 5/8 FLAT HEAD SCREWS
TWO #6-32 X 3/8 PAN HEAD SCREWS
BRACKET
6-3/8 (162)
3/4
(19)
M35406

LYRIC INSTALLATION
33-00069EFS—01 2
CAUTION
Electrical Hazard.
Can cause electrical shock or equipment damage.
Disconnect power before beginning installation.
Mount Wall Cover
Mount Wall Cover Directly to Wall (See Fig. 2)
1. Pull the wires through the wire hole on the wall cover.
2. Position the wall cover on the wall with the arrow pointing up. Check that the wall cover is leveled (for appearance
only).
3. Use a pencil to mark the mounting holes.
4. Remove the wall cover from the wall and proceed as follow:
• For drywall: Drill two 3/16-in. holes in the wall as marked. Tap the wall anchors (provided with the thermostat)
into the holes, until the anchor collar touches the wall.
• For harder surface such as plaster: Drill two 7/32-in. holes in the wall as marked. Tap the wall anchors
(provided with the thermostat) into the holes, until the anchor collar touches the wall.
5. Position the wall plate on the wall cover using the 4 mounting posts and snap them together.
6. Pull the wires through the wire hole on the wall cover / wall plate assembly. Position the assembly on the wall
anchors.
7. Insert the mounting screws (provided with the thermostat) into the wall anchors. Check leveling, if desired, and
tighten the mounting screws.

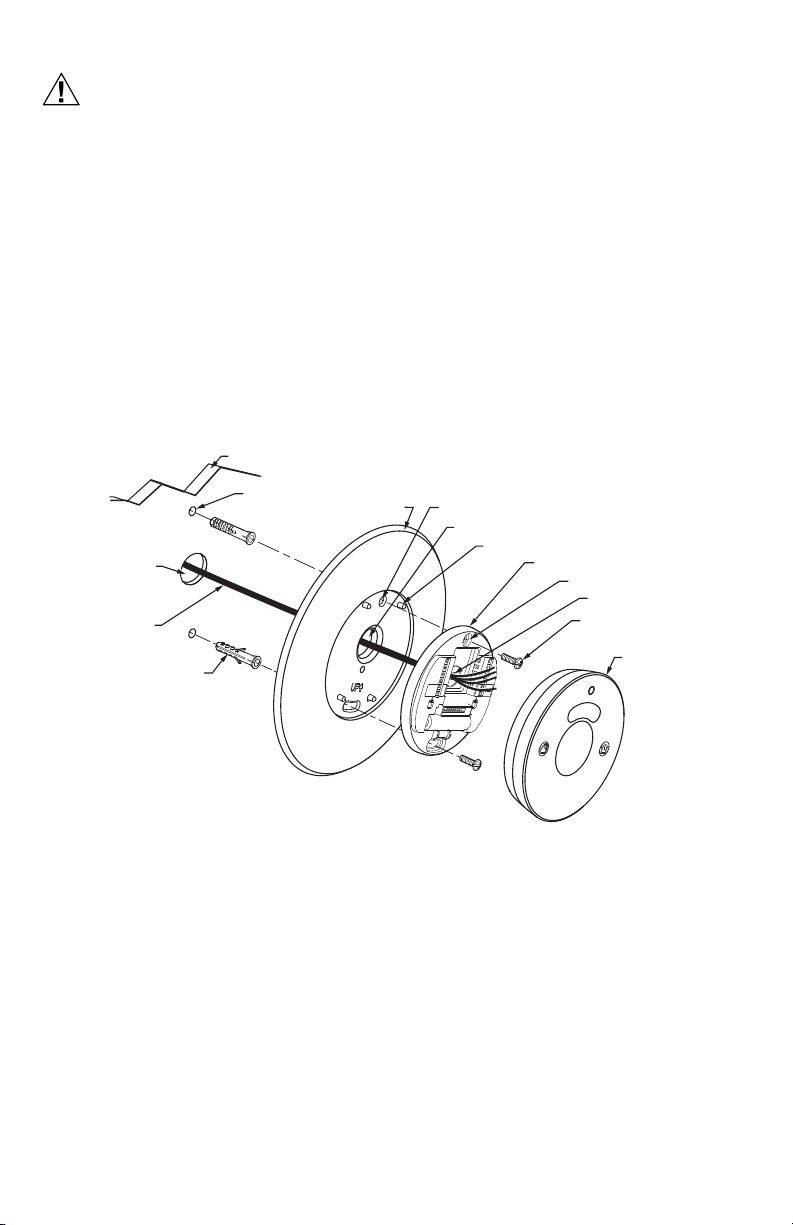

Fig. 2. Mount wall cover, wall plate and thermostat directly to wall.
MOUNTING SCREWS (2)
(PROVIDED WITH
THERMOSTAT)
M35407
G
R
C
Y a
Y
R
WIRE HOLE
WALL COVER MOUNTING HOLES (2)
THERMOSTAT
WIRE HOLE
WALL PLATE
MOUNTING HOLES (2)
WALL
OPENING
WALL ANCHORS (2)
(PROVIDED WITH
THERMOSTAT)
DRILLED
HOLES (2)
WALL
WIRE
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
R
R & RC
MOUNTING POSTS (4)

LYRIC INSTALLATION
3 33-00069EFS—01
Mount Wall Cover to a Vertical 2 in. X 4 in. Electrical Box (See Fig. 3)
1. Position the bracket on the electrical box with the arrow pointing up. Insert two #6-32 X 5/8" flat head screws.
Level the bracket and tighten the flat head screws.
2. Position the wall plate on the wall cover using the 4 mounting posts and snap them together.
3. Pull the wires through the wire hole on the wall cover / wall plate assembly. Position the assembly on the bracket.
4. Insert two #6-32 X 3/8" pan head screws. Check leveling, if desired, and tighten the pan head screws.
Fig. 3. Mount bracket, wall cover, wall plate and thermostat to a vertical 2 in. X 4 in. electrical box.
#6-32 X 5/8 FLAT
HEAD SCREWS (2)
BRACKET
ELECTRICAL
BOX
#6-32 X 3/8” PAN
HEAD SCREWS (2)
M35408
G
R
C
Y a
Y
R
WIRE HOLE
MOUNTING HOLES (2)
THERMOSTAT
WIRE HOLE
WALL PLATE
MOUNTING HOLES (2)
WIRE
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
MOUNTING POSTS (4)
WALL
COVER

LYRIC INSTALLATION
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® U.S. Registered Trademark
© 2015 Honeywell International Inc.
33-00069EFS—01 M.S. 02-15
Printed in United States
Mount Wall Cover to a Horizontal 2 in. X 4 in. Electrical Box (See Fig 4)
1. Position the bracket on the electrical box with the arrow pointing up. Insert two #6-32 X 5/8" flat head screws.
Level the bracket and tighten the flat head screws.
2. Position the wall plate on the wall cover using the 4 mounting posts and snap them together.
3. Pull the wires through the wire hole on the wall cover / wall plate assembly. Position the assembly on the bracket.
4. Insert two #6-32 X 3/8" pan head screws. Check leveling, if desired, and tighten the pan head screws.

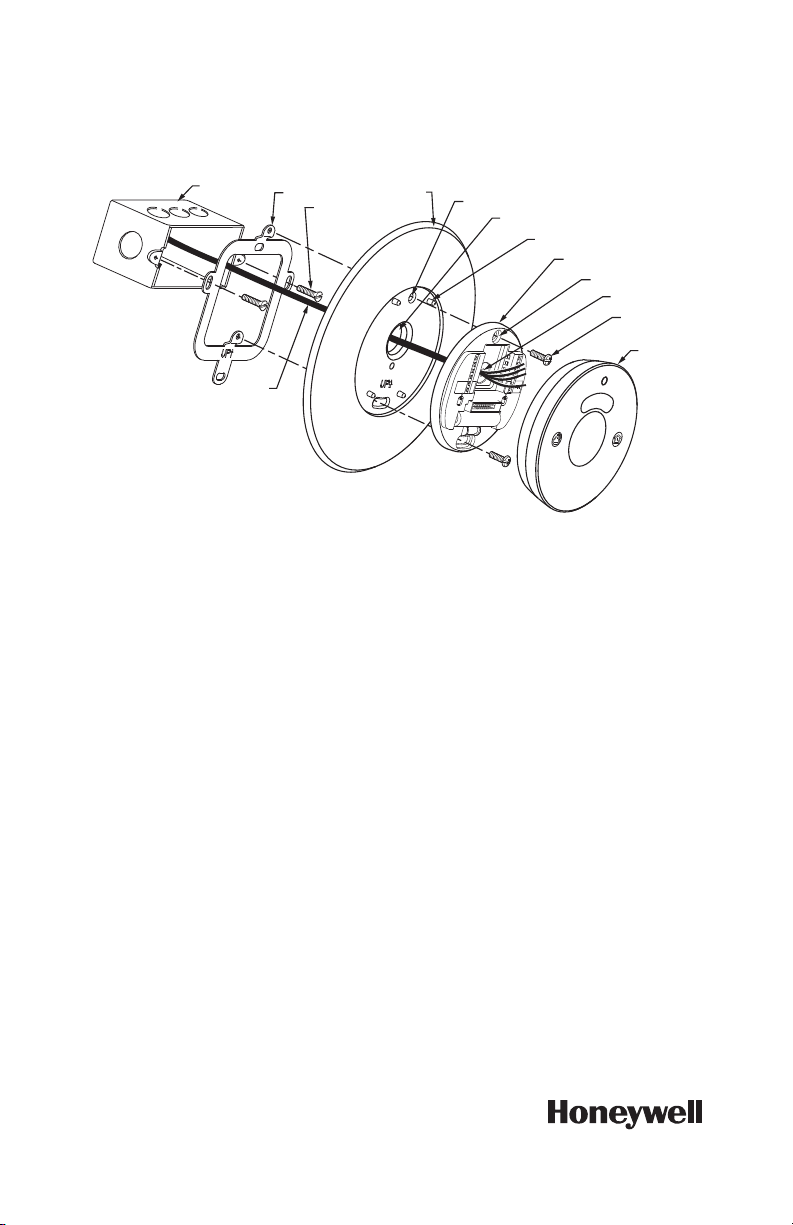

Fig. 4. Mount bracket, wall cover, wall plate and thermostat to a horizontal 2 in. X 4 in. electrical box.
#6-32 X 3/8” PAN
HEAD SCREWS (2)
M35409
G
R
C
Y a
Y
R
WIRE HOLE
MOUNTING HOLES (2)
THERMOSTAT
WIRE HOLE
WALL PLATE
MOUNTING HOLES (2)
WIRE
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Ve nt
K
#6-32 X 5/8 FLAT
HEAD SCREWS (2)
BRACKET
ELECTRICAL
BOX
MOUNTING POSTS (4)
WALL
COVER

GUIDE D’INSTALLATION
Lyric Installation
APPLICATION
Utiliser l'ensemble de plaques THP2400A1019 avec le thermostat Lyric™.
Utiliser l'ensemble de plaques THP2400A1019 pour couvrir les marques laissées sur le mur ou pour installer le
thermostat dans une boîte électrique de 2 po x 4 po.
L'ensemble de plaques THP2400A1019 contient un couvercle mural, un support, deux vis à tête plate no6-32 x 5/8" et
deux vis à tête cylindrique bombée no6-32 x 3/8". Voir la Fig. 1.
Fig. 1. Ensemble de plaques THP2400A1019.
INSTALLATION
Avant d'installer ce produit...
1. Lire attentivement les instructions. Le fait de ne pas les suivre risque d'endommager le produit ou de constituer
un danger.
2. Vérifier les caractéristiques nominales indiquées dans les instructions et sur le produit, et s'assurer que celui-ci
correspond bien à l'application prévue.
3. L'installateur doit être un technicien d'expérience ayant reçu la formation pertinente.
4. Une fois l'installation terminée, vérifier le fonctionnement du produit comme l'indiquent les présentes instructions.
DEUX VIS À TÊTE PLATE NO6-32 X 5/8
DEUX VIS À TÊTE CYLINDRIQUE
BOMBÉE NO6-32 X 3/8
SUPPORT
162 (6-3/8)
19
(3/4)
MF35406

LYRIC INSTALLATION
33-00069EFS—01 6
MISE EN GARDE
Risque de choc électrique.
Peut provoquer des chocs électriques ou endommager le matériel.
Couper l'alimentation électrique avant d'effectuer le raccordement.
Installation de la plaque de recouvrement
Installer le couvercle mural directement au mur (voir la Fig. 2)
1. Passer les fils à travers l'ouverture du couvercle mural.
2. Placer le couvercle sur le mur avec la flèche pointée vers le haut. S'assurer que le couvercle mural est à niveau
(fin d'esthétique seulement).
3. Marquer les trous de fixation à l'aide d'un crayon.
4. Enlever le couvercle du mur et procéder comme suit :
• Pour un mur en gypse : Percer deux trous de 3/16 pouce dans le mur tel que marqués. Enfoncer doucement
les chevilles d'ancrage (fournies avec le thermostat) dans les ouvertures pratiquées dans le mur jusqu'à ce
qu'elles affleurent.
• Pour des surfaces plus dures telles que le plâtre : Percer deux trous de 7/32 pouce dans le mur tel que
marqués. Enfoncer doucement les chevilles d'ancrage (fournies avec le thermostat) dans les ouvertures
pratiquées dans le mur jusqu'à ce qu'elles affleurent.
5. Positionner la plaque murale sur le couvercle mural à l'aide des 4 tiges de montage et enclenchez-les ensemble.
6. Passer les fils à travers l’ouverture de l’ensemble de plaque/couvercle murale. Positionner l'ensemble sur le mur.
7. Insérer les vis de fixation (fournies avec le thermostat) dans les ancrages. Vérifier si le thermostat est au niveau,
puis serrer les vis de fixation.

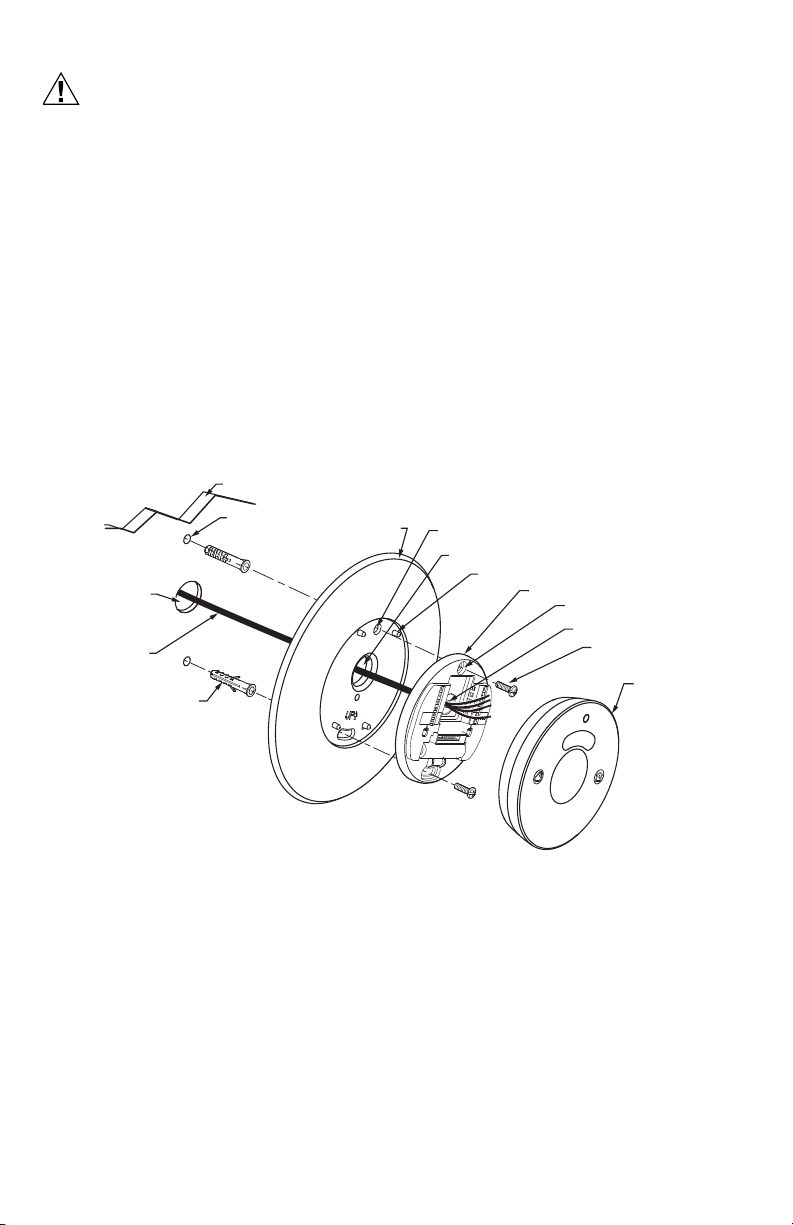

Fig. 2. Installation directe au mur.
MF35407
G
R
C
Y a
Y
R
THERMOSTAT
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
R
R & RC
TIGES DE MONTAGE (4)
VIS DE FIXATION (2)
(FOURNIES AVEC
LE THERMOSTAT)
OUVERTURE POUR LES FILS
OUVERTURES DE
FIXATION DANS LE MUR (2)
PLAQUE MURALE
OUVERTURES DE FIXATION
DANS LE MUR (2)
OUVERTURE
DANS LE MUR
ANCRAGES (2)
(FOURNIS AVEC
LE THERMOSTAT)
OUVERTURES PERCÉES
DANS LE MUR (2)
MUR
FIL
OUVERTURE POUR LES FILS
COUVERCLE
MURAL

LYRIC INSTALLATION
7 33-00069EFS—01
Installer le couvercle mural sur une boîte électrique de 2 po x 4 po en position
verticale (voir la Fig. 3)
1. Placer le support sur la boîte électrique avec la flèche pointée vers le haut. Insérer deux vis #6-32 X 5/8 à tête
plate. Mettre le support à niveau et serrer les vis.
2. Positionner la plaque murale sur le couvercle mural à l'aide des 4 tiges de montage et enclenchez-les ensemble.
3. Passer les fils à travers l'ouverture de l'ensemble de plaque/couvercle murale. Placer l'ensemble sur le support.
4. Insérer deux vis #6-32 X 3/8" à tête cylindrique. Vérifier la mise à niveau, si nécessaire, et serrer les vis.
Fig. 3. Installation sur une boîte électrique de 2 po x 4 po en position verticale.
VIS #6-32 X 3/8 À TÊTE
CYLINDRIQUE (2)
G
R
C
Y a
Y
R
THERMOSTAT
WIRE
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
TIGES DE MONTAGE (4)
VIS À TÊTE PLATE
NO6-32 X 5/8 (2)
SUPPORT
BOÎTE
ÉLECTRIQUE
OUVERTURE POUR LES FILS
OUVERTURES DE
FIXATION DANS LE MUR (2)
MF35408
PLAQUE MURALE
OUVERTURES DE
FIXATION DANS LE MUR (2)
OUVERTURE POUR LES FILS
COUVERCLE
MURAL

LYRIC INSTALLATION
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® Marque de commerce déposée aux États-Unis
© 2015 Honeywell International Inc.
Tous droits réservés
33-00069EFS—01 M.S. 02-15
Imprimé aux États-Unis
Installer le couvercle mural sur une boîte électrique de 2 po x 4 po en position
horizontale (voir la Fig. 4)
1. Placer le support sur la boîte électrique avec la flèche pointée vers le haut. Insérer deux vis #6-32 X 5/8 à tête
plate. Mettre le support à niveau et serrer les vis.
2. Positionner la plaque murale sur le couvercle mural à l'aide des 4 tiges de montage et enclenchez-les ensemble.
3. Passer les fils à travers l'ouverture de l'ensemble de plaque/couvercle murale. Placer l'ensemble sur le support.
4. Insérer deux vis #6-32 X 3/8" à tête cylindrique. Vérifier la mise à niveau, si nécessaire, et serrer les vis.

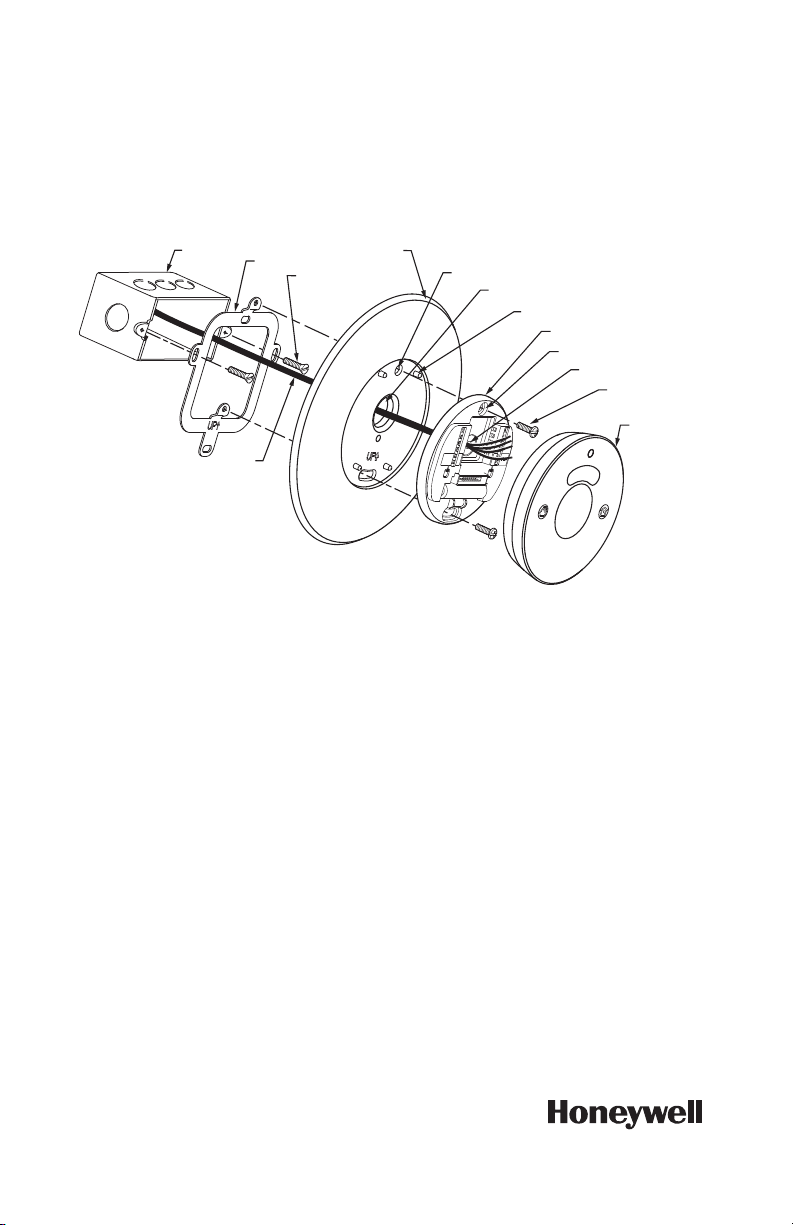

Fig. 4. Installation sur une boîte électrique de 2 po x 4 po en position horizontale.
#6-32 X 3/8” PAN
HEAD SCREWS (2)
MF35409
G
R
C
Y a
Y
R
THERMOSTAT
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
TIGES DE MONTAGE (4)
VIS À TÊTE PLATE
NO6-32 X 5/8 (2)
SUPPORT
BOÎTE ÉLECTRIQUE
OUVERTURE POUR LES FILS
OUVERTURES DE
FIXATION DANS LE MUR (2)
OUVERTURE POUR
LES FILS
PLAQUE MURALE
OUVERTURES DE FIXATION
DANS LE MUR (2)
FIL
COUVERCLE MURAL

GUÍA DE INSTALACIÓN
Instalación de Lyric
APLICACIÓN
Utilice el conjunto de la placa de pared THP2400A1019 con los termostatos Lyric™.
Utilice el conjunto de la placa de pared THP2400A1019 para cubrir marcas en la pared o para instalar el termostato en
un cajetín eléctrico de 2 in. x 4 in. (5,1 cm x 10,2 cm).
El conjunto de la placa de pared THP2400A1019 contiene una placa de pared, un soporte, dos tornillos cabeza plana
No. 6-32 x 5/8 y dos tornillos cabeza troncocónica No. 6-32 x 3/8. Ver Fig. 1.
Fig. 1. Conjunto de la placa de pared THP2400A1019.
INSTALACIÓN
Cuando instale este producto...
1. Lea detenidamente estas instrucciones. De no seguirlas se podría dañar el producto o provocar una situación
peligrosa.
2. Verifique los valores nominales especificados en las instrucciones y en el producto para asegurarse de que el
producto sea adecuado para su aplicación.
3. El instalador debe ser un técnico de servicio capacitado y experimentado.
4. Después de terminar la instalación, verifique el funcionamiento del producto tal como se indica en estas instruc-
ciones.
DOS TORNILLOS CABEZA PLANA No. 6-32 X 5/8
DOS TORNILLOS CABEZA
TRONCOCÓNICA No. 6-32 X 3/8
SOPORTE
6-3/8 (162)
3/4
(19)
MS35406

INSTALACIÓN DE LYRIC
33-00069EFS—01 10
PRECAUCIÓN
Peligro eléctrico.
Puede causar una descarga eléctrica o daños al equipo.
Desconecte la energía antes de comenzar la instalación.
Monte la placa de pared
Monte la placa de pared directamente en la pared (Ver Fig. 2)
1. Hale los cables a través del agujero para el cableado en la placa de pared.
2. Coloque la placa de pared en la pared, con las flechas hacia arriba. Nivele la placa de pared para fines estéticos
únicamente.
3. Utilice un lápiz para marcar los agujeros de montaje.
4. Retire la placa de cobertura de pared de la pared y proceda como sigue:
• Para paneles de yeso: Perfore dos agujeros de montaje de 3/16 in (4.8 mm) en la pared donde los haya
marcado. Golpee ligeramente los tarugos (que se proporcionan con el termostato) en los agujeros hasta que
los tarugos queden a ras con la pared.
• Para superficies más duras, tales como el yeso: Perfore dos agujeros de montaje de 7/32 in (5.6 mm) en la
pared donde los haya marcado. Golpee ligeramente los tarugos (que se proporcionan con el termostato) en
los agujeros hasta que los tarugos queden a ras con la pared.
5. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjela a presión.
6. Hale los cables a través del agujero para el cableado en el ensamble de la placa de pared/placa de cobertura.
Coloque el ensamble en los anclajes.
7. Inserte los tornillos de montaje (que se suministran con el termostato) en los tarugos de pared. Verifique la nive-
lación, si lo desea, y apriete los tornillos de montaje.
Fig. 2. Coloque la placa de cobertura, la placa de pared y el termostato directamente en la pared.
MS35407
G
R
C
Y a
Y
R
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
R
R & RC
PUNTOS DE MONTAJE (4)
TORNILLOS DE MONTAJE
(SE PROPORCIONAN
CON EL TERMOSTATO)
AGUJERO PARA EL CABLEADO
AGUJEROS DE MONTAJE (2)
AGUJERO PARA EL CABLEADO
PLACA DE PARED
AGUJEROS DE MONTAJE (2)
ABERTURA EN
LA PARED
ANCLAJES DE PARED (2)
(SE PROPORCIONAN
CON EL TERMOSTATO)
AGUJEROS TALADRADOS (2)
PARED
CABLE
TERMOSTATO
PLACA DE PARED

INSTALACIÓN DE LYRIC
11 33-00069EFS—01
Monte la placa de pared en un cajetín eléctrico vertical de 2 in. x 4 in.
(5,1 cm x 10,2 cm) (Ver Fig. 3)
1. Coloque el soporte en el cajetín de electricidad con la flecha hacia arriba. Inserte dos tornillos de cabeza plana
n.° 6-32 X 5/8". Nivele el soporte y apriete los tornillos de cabeza plana.
2. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjelas entre ellas a
presión.
3. Hale los cables a través del agujero para el cableado en el ensamble de la placa de cobertura / placa de pared.
Coloque el conjunto en el soporte.
4. Inserte dos tornillos de cabeza troncocónica n.° 6-32 X 3/8". Verifique la nivelación, si lo desea, y apriete los tor-
nillos de cabeza troncocónica.
Fig. 3. Monte el soporte, la placa de cobertura, la placa de pared y el termostato en un cajetín eléctrico vertical
de 2 in x 4 in (5.1 cm x 10.2 cm).
BRACKET
TORNILLOS DE CABEZA
TRONCOCÓNICA
n.° 6-32 X 3/8 (2)
MS35408
G
R
C
Y a
Y
R
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
PUNTOS DE MONTAJE (4)
TORNILLOS CABEZA
PLANA No. 6-32 X 5/8 (2)
CAJETÍN
ELÉCTRICO
AGUJERO PARA EL CABLEADO
AGUJEROS DE MONTAJE (2)
TERMOSTATO
AGUJERO PARA EL CABLEADO
PLACA DE PARED
AGUJEROS DE MONTAJE (2)
CABLE
PLACA DE PARED

INSTALACIÓN DE LYRIC
Automatización y control desenlace
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® Marca Registrada en los Estados Unidos
© 2015 Honeywell International Inc. todos
Los Derechos Reservados
33-00069EFS—01 M.S. 02-15
Impreso en Estados Unidos
Monte la placa de pared en un cajetín eléctrico horizontal
de 2 in. x 4 in. (5,1 cm x 10,2 cm) (Ver Fig. 4)
1. Coloque el soporte en el cajetín de electricidad con la flecha hacia arriba. Inserte dos tornillos de cabeza plana
n.° 6-32 X 5/8". Nivele el soporte y apriete los tornillos de cabeza plana.
2. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjelas entre ellas a
presión.
3. Hale los cables a través del agujero para el cableado en el ensamble de la placa de cobertura / placa de pared.
Coloque el conjunto en el soporte.
4. Inserte dos tornillos de cabeza troncocónica n.° 6-32 X 3/8". Verifique la nivelación, si lo desea, y apriete los tor-
nillos de cabeza troncocónica.
Fig. 4. Monte el soporte, la placa de cobertura, la placa de pared y el termostato en un cajetín eléctrico
horizontal de 2 in x 4 in (5.1 cm x 10.2 cm).
TORNILLOS DE CABEZA
TRONCOCÓNICA
n.° 6-32 X 3/8 (2)
MS35409
G
R
C
Y a
Y
R
AUX
O/B
L
C
W
W
2
U 2
U 1
1 Wire
2 Wire
Universal
Hum
Dehum
Vent
K
PUNTOS DE MONTAJE (4)
TORNILLOS CABEZA
PLANA No. 6-32 X 5/8 (2)
BRACKET
CAJET
Í
N
ELÉCTRICO
AGUJERO PARA EL CABLEADO
AGUJEROS DE MONTAJE (2)
TERMOSTATO
AGUJERO PARA EL CABLEADO
PLACA DE PARED
AGUJEROS DE MONTAJE (2)
CABLE
PLACA DE PARED
