Horreds MUTE FLOOR X4 User manual

2
3
4
1:Ställ bottnen på plats.
2:Skruva fast hakbeslagen på sidorna med STFX 3,5x25.
3:Skruva i kopplingsskruvarna i bottnen.
4:Ställ sidorna på plats och dra åt snäckbeslagen.
MUTE FLOOR X4
M480-1
1
2

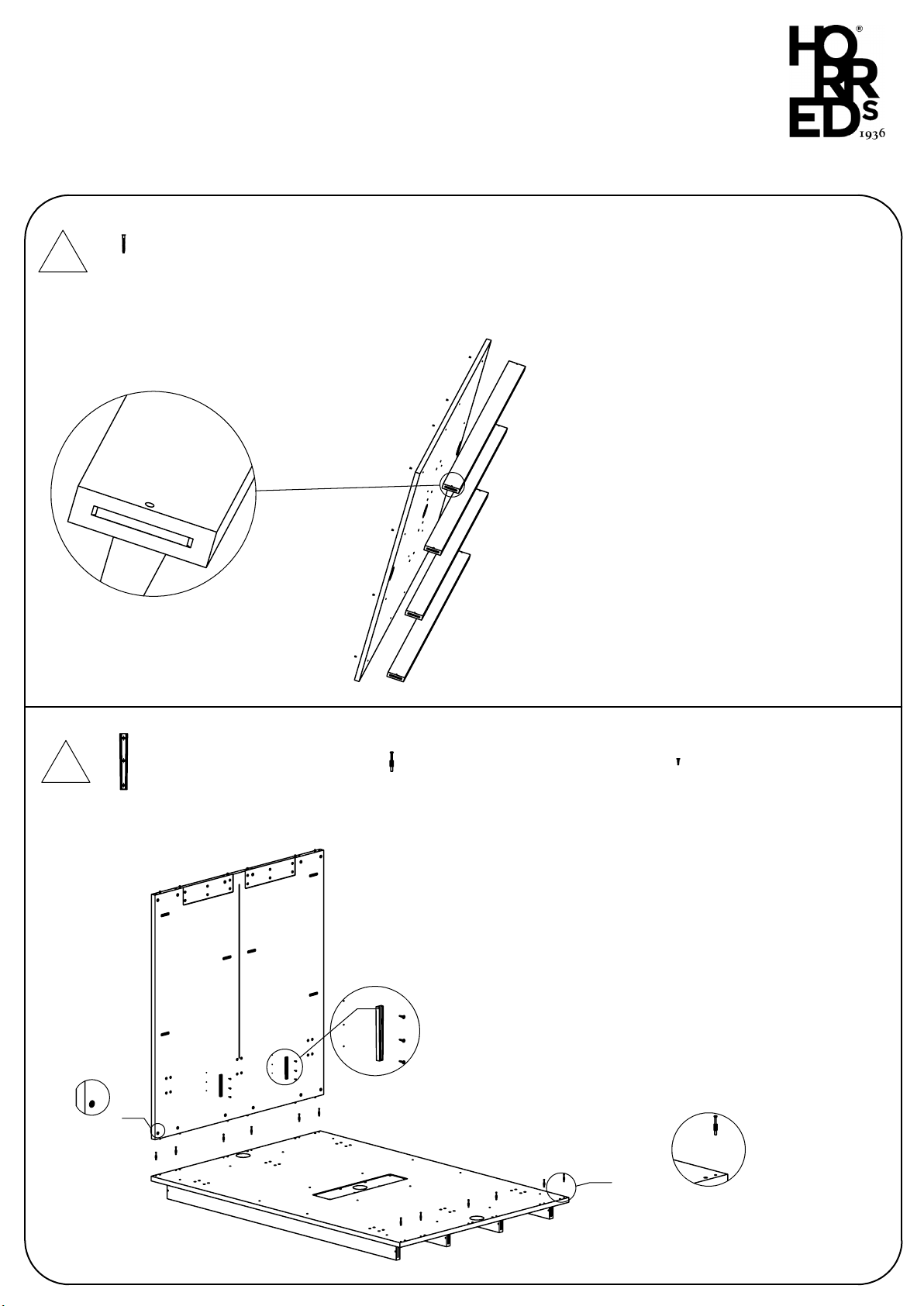

Ställ botten på kant. Montera fast sargarna med
confirmatskruven.
OBS!Hålen ska vara på utsidan på de yttre
sargarna.
Confirmatskruv 16st
Hakbeslag 4st Kopplingsskruv 12st
STFX 3,5x25 12st
20170330
1:Ställ bottnen på plats.
2:Skruva fast hakbeslagen på sidorna med STFX 3,5x25.
3:Skruva i kopplingsskruvarna i bottnen.
4:Ställ sidorna på plats och dra åt snäckbeslagen.
MONTERINGSBESKRIVNING

Sätt beslagen på plats.
Fäst skruvarna i både botten och sida.
Skruva åt.
1
3
MUTE FLOOR X4
M480-1
3
4
P6S M6x15 48st
Kopplingsskruv 12st
1:Skruva fast kopplingsbeslagen i skivan.
2:Lägg skivan på plats.
3:Skruva åt snäckbeslagen.
20170330
Sätt beslagen på plats.
Fäst skruvarna i både botten och sida.
Skruva åt.
MONTERINGSBESKRIVNING

F6S M6x16 56st
MUTE FLOOR X4
M480-1
5
6
P6S M6x15 8st
Passa in balken mot skivan.
Fäst skruvarna.
Skruva åt.
Passa in beslag mot sida, skiva och balk.
Fäst skruvarna, skruva åt.
Tryck in belysningskabeln i spåret i sidan,
ca 45cm ska vara utanför spåret upp mot taket.
Koppla ihop sladd och trafo.
20170330
F6S M6x16 56st
MONTERINGSBESKRIVNING

MUTE FLOOR X4
M480-1
7
8
Skruva fast hakbeslagen på sitsen
med STFX 3,5x15.
Dra belysningskabeln cenrerat på sidan
så den hamnar bakom sitsen.
Häng på sitsarna på sidorna.
STFX 3,5x15 12st
Hakbeslag 4st
STRX 3,5x12 8st.
Skruva fast vinklarna i den
tygklädda balken med STRX 3,5x12.
Markeringshål finns på balkens insida.
20170330
MONTERINGSBESKRIVNING

Kopplingsskruv 12st Bricka 12st
MUTE FLOOR X4
M480-1
9
10
Placera in den tygklädda balken så vinklarna hamnar
i urfräsningarna i skivan. Trä sladden mellan taket
och den tygklädda balken.
Skruva dit balken med STFX 3,5x15.
STFX 3,5x15 4st
Montera bricka och kopplingsskruv på de tygklädda
sidorna, 3 x bricka och skruv per sida.
Skjut sedan in sidorna i stommen.
20170330
Kopplingsskruv 12st Bricka 12st
MONTERINGSBESKRIVNING

A
B
D
C
660
MUTE FLOOR X4
M480-1
11
12
STFX 3,0x15 6 st
D
Metallbleck 2 st.
C
Kopplingsskruv 4 st.
B
Bricka 4 st.
A
Montera bricka och kopplingsskruv i det tygklädda taket, 4 st.
Placera metallblecken ca 45
i urtaget i det tygklädda taket och
skruva fast med 2 st. skruv 3.0x15.
Skjut fast det tygklädda taket i stommens tak och skruva fast den
tredje skruven genom metallblecket upp i taket på stommen.
20170330
Skruva fast clipsen i listen.
Skruv och clips följer med i belysningspaketet.
A
B
D
C
MONTERINGSBESKRIVNING

F6S M6x16 8st
1
2
3
MUTE FLOOR X4
M480-1

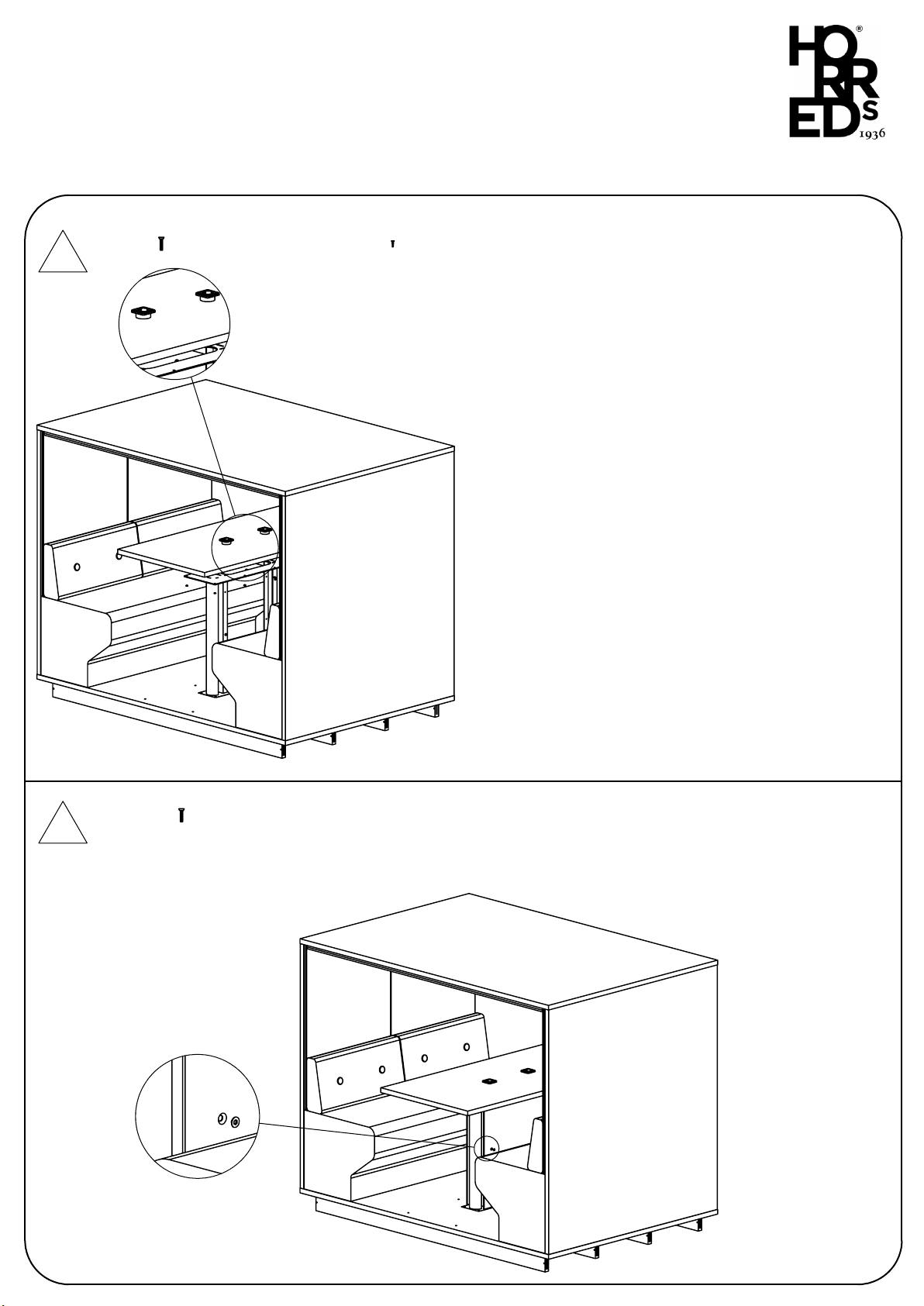

Placera bordsstativet i urfräsningen.
Skruva fast med F6S M6x16.
20170330
1: Skruva fast listen i taket med STFX 4,5x25.
2: Klicka fast belysningslisten i clipsen.
3: Koppla in kabel i strömbrytaren, plugga
in strömbrytaren i belysningslisten.
STFX 4,5x25 8 st
13
14
F6S M6x16 8st
1
2
3
MONTERINGSBESKRIVNING

F6S M6x16 8st
F6S M6x16 8st
MUTE FLOOR X4
M480-1
15
20170330
Montera eluttagen i skivan.
Skruva fast bordsskivan i stativet med
F6S M6x16.
Instruktion för El
1.Skruva fast eluttaget i bordsskivan med
4 st skruv 3.0x15.
2.Koppla nätkabel med ellutagen i skivan.
3.Koppla i nätkabeln via hålet i botten.
Tryck till sist fast locket på bordsbeslaget.
STFX 3,0x15 8 st
Skruva fast täcksidorna på bordsstativet.
16
F6S M6x16 8st
F6S M6x16 8st
MONTERINGSBESKRIVNING

MUTE FLOOR X4
M480-1
15
Montera sidsargarna på sockeln och dra åt kopplingsbeslagen med insexnyckel.
Tejpa bordsstativet och klistra dit mattan.
Tejpa golvet och lägg mattan på plats.
20170330
MONTERINGSBESKRIVNING

2
3
4
1:Place the base on the floor.
2:Attach the hook fittings with the STFX 3,5x25 screws.
3:Attach the coupling screws to the base.
4:Place the sides and fasten the cam fittings.
MUTE FLOOR X4
M480-1E
1
2
Place the base on its side. Mount the frames with
the Confirmat bolts.
N.B. The holes should be on the outer sides of the
outer frames.
Confirmat bolt 16st
Hook fittings 4st Couplings screws 12st
STFX 3,5x25 12st
20170330
MONTERINGSBESKRIVNING

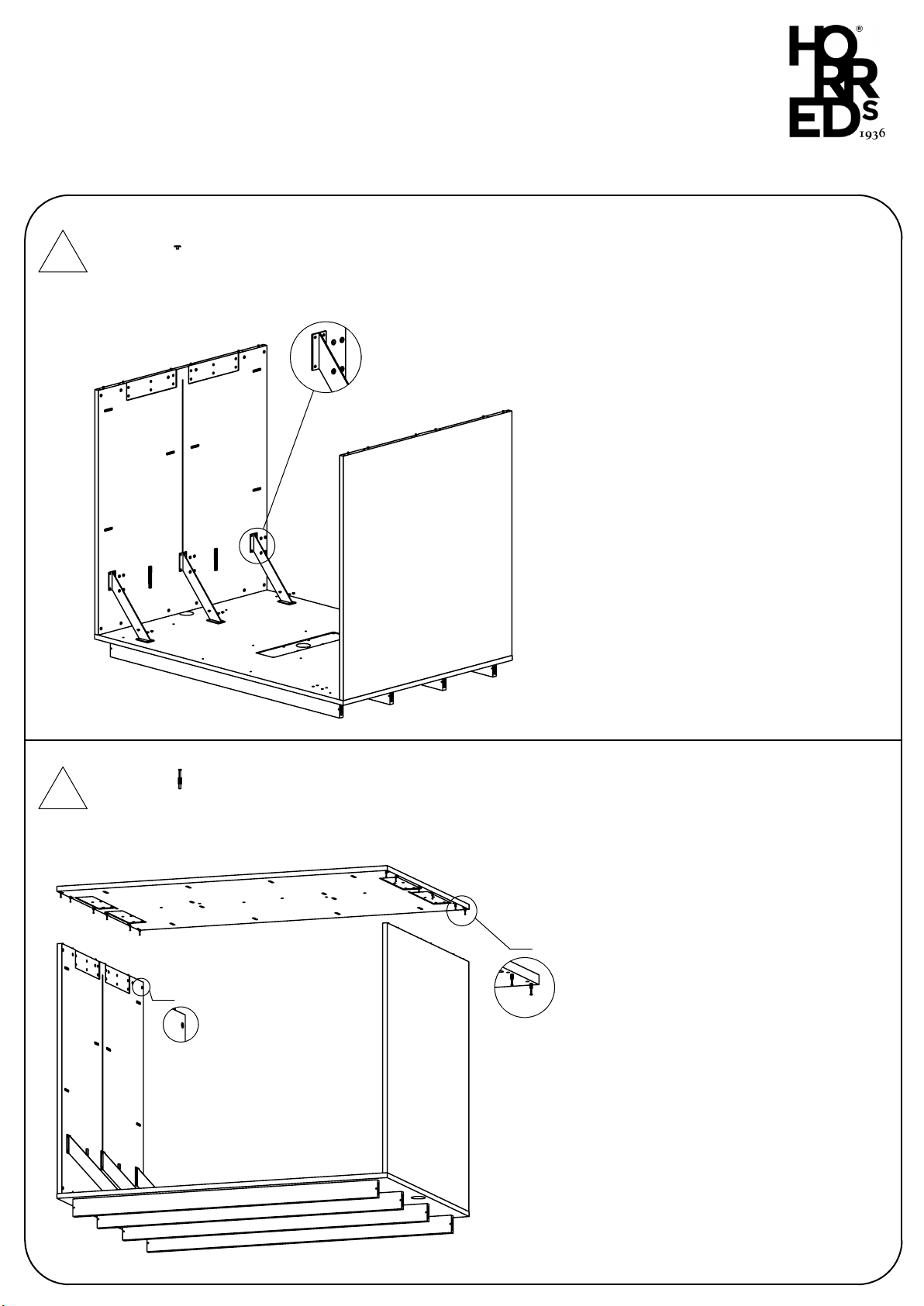

Place the support rods.
Place the screws in the bottom and side.
Fasten the screws.
1
3
MUTE FLOOR X4
M480-1E
3
4
P6S M6x15 48st
Couplings screws 12st

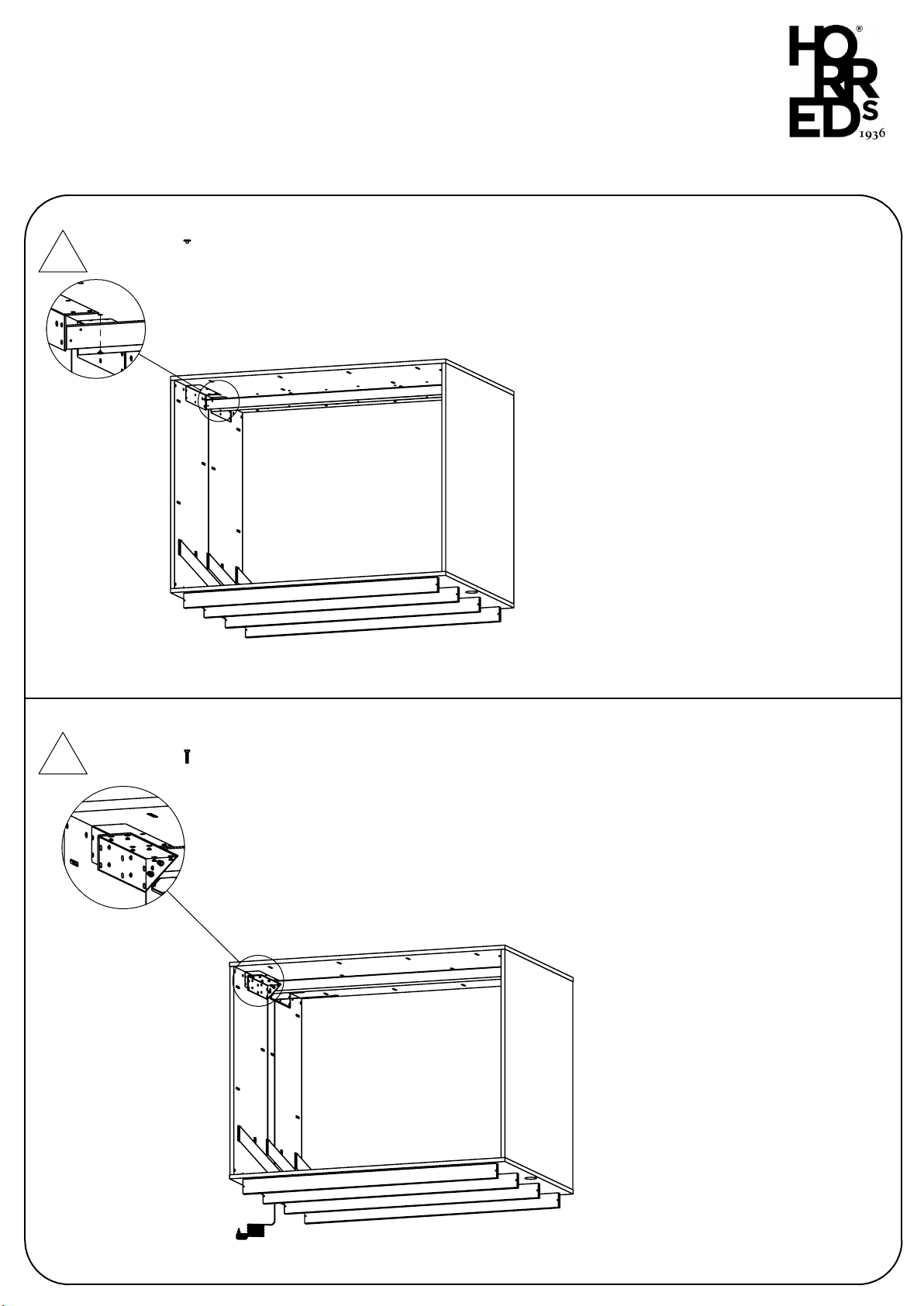

1:Attach the coupling screws.
2:Place the roof.
3:Fasten the cam fittings.
20170330
MONTERINGSBESKRIVNING

F6S M6x16 56st
MUTE FLOOR X4
M480-1E
5
6
P6S M6x15 8st
Fit the beam to the roof.
Place the screws.
Fasten the screws.
Place the fittings on the side and roof.
Place the screws, fasten the screws.

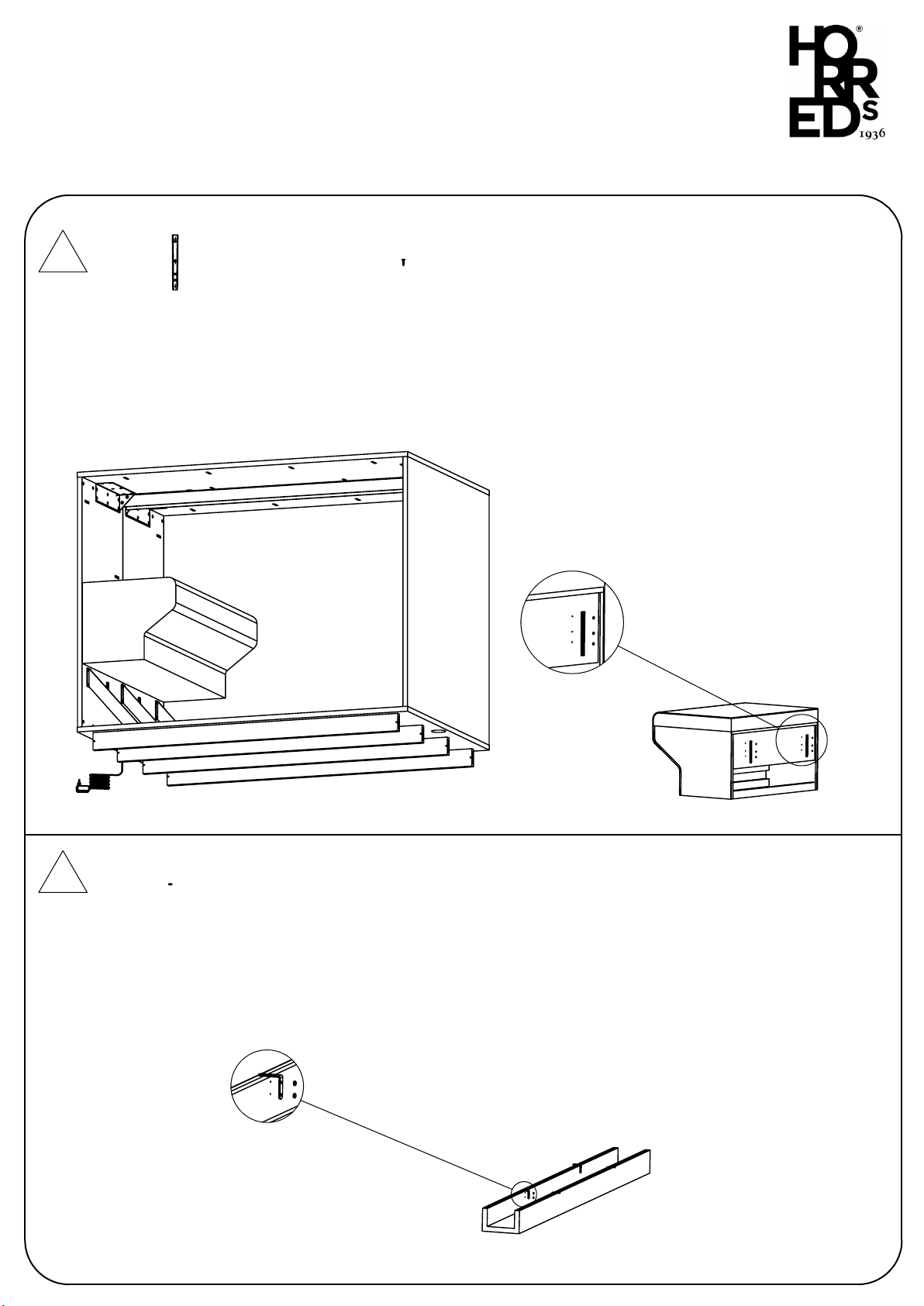

Push the lighting cable in to the groove on the
side, approximately 45 cm of the cable should
be outside the groove towards the roof.
Connect the cable with the transformer.
20170330
MONTERINGSBESKRIVNING

MUTE FLOOR X4
M480-1E
7
8

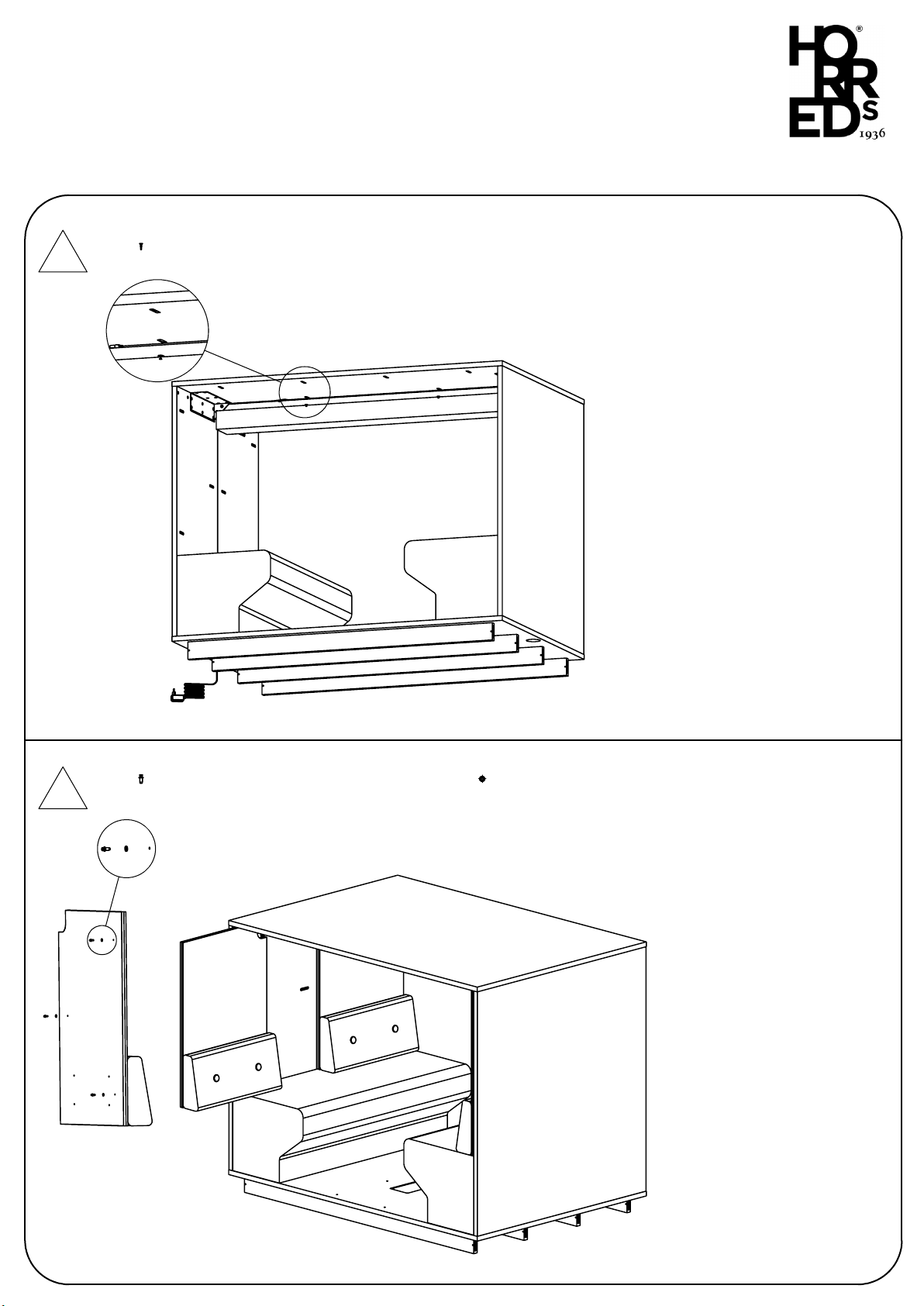

Attach the hook fittings on the seat with the
STFX 3,5x15 screws.
Place the lighting cable centered on the side so it’s behind
the seat.
Hang the seat on the side.
STFX 3,5x15 12st
Hook fittings 4st
STRX 3,5x12 8st.
Attach the brackets to the upholstered beam
with the STRX 3,5x12 screws.
There are marked holes on the inside of the
beam.
20170330
MONTERINGSBESKRIVNING

Coupling screw 12st Disc 12st
MUTE FLOOR X4
M480-1E
9
10
Place the upholstered beam so that the brackets
are in the millings of the roof.
Place the cable between the roof and the beam.
Attach the beam with the STFX 3,5x15 screws.
STFX 3,5x15 4st
Install the discs and coupling screws to the
clothed sides, 3 discs and screws / side.
Slide the sides on to the frame.
20170330
MONTERINGSBESKRIVNING

A
B
D
C
660
MUTE FLOOR X4
M480-1E
11
12
STFX 3,0x15 6 st
D
Metal fitting 2 st.
C
Coupling screw 4 st.
B
Disc 4 st.
A

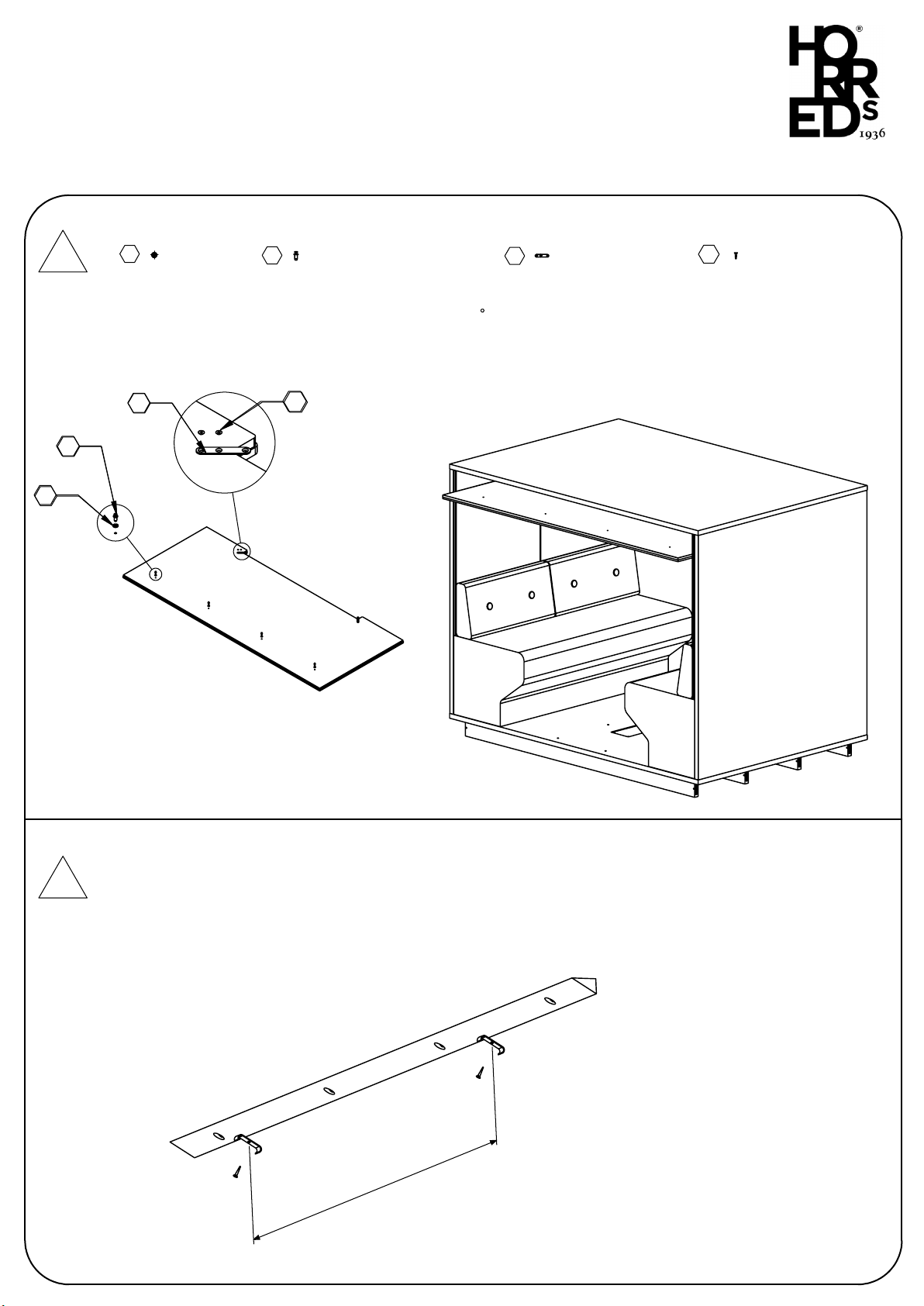

Install the discs and coupling screws to the upholstered roof, 4 pcs.
Place the metal sheets approx 45 degrees in to the slot of the
upholstered roof and attach with 2 3.0x15 screws.
Slide the upholstered roof on to the roof of the frame and attach the
third screw trough the metal sheet to the roof of the frame.
20170330
Mount the clips to the strip..
Screws and clips are included in the lighting box.
MONTERINGSBESKRIVNING

F6S M6x16 8st
1
2
3
MUTE FLOOR X4
M480-1E
Place the table stand in the millings of
the floor, attach with F6S M6x16
screw.
20170330

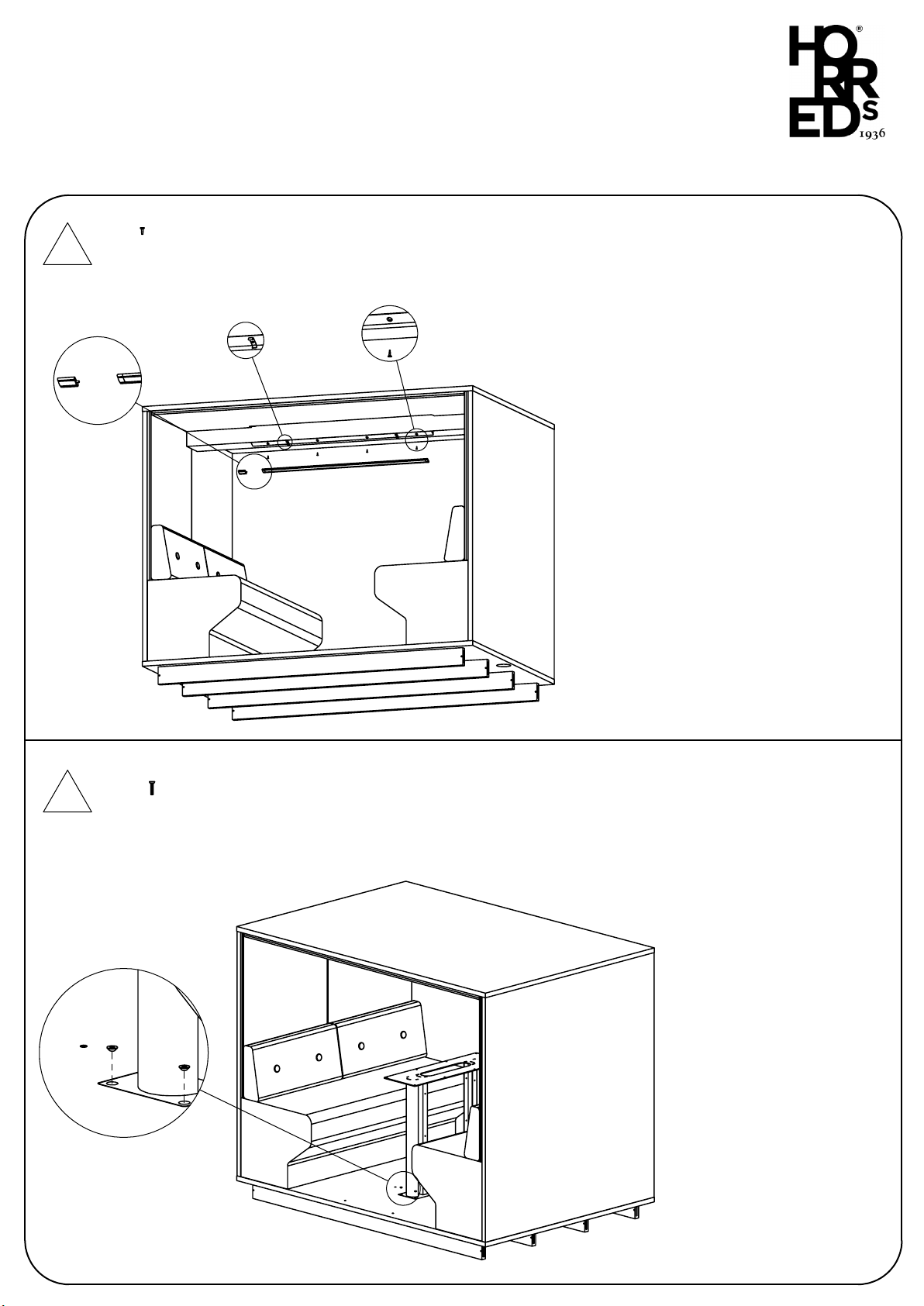

1: Attach the metal strip to the roof with
the STFX 4,5x25 screws.
2: Place the lighting strip in the clips.
3: Connect the cable to the lightning switch,
connect the lightning switch to the lighting strip
STFX 4,5x25 8 st
13
14
MONTERINGSBESKRIVNING

F6S M6x16 8st
F6S M6x16 8st
MUTE FLOOR X4
M480-1E
15
20170330
Install the sockets to the table.
Attach the tabletop to the stand with the F6S M6x16 screws.
Instructions for the sockets.
1.Attach the sockets to the tabletop with 4pcs 3.0x15 screws.
2.Connect the cable with the sockets.
3.Connect the cable trough the hole in the bottom.
Apply pressure to the table fittings until its secured in place.
STFX 3,0x15 8 st
Mount the covers to the table stand.
16
MONTERINGSBESKRIVNING

MUTE FLOOR X4
M480-1E
15

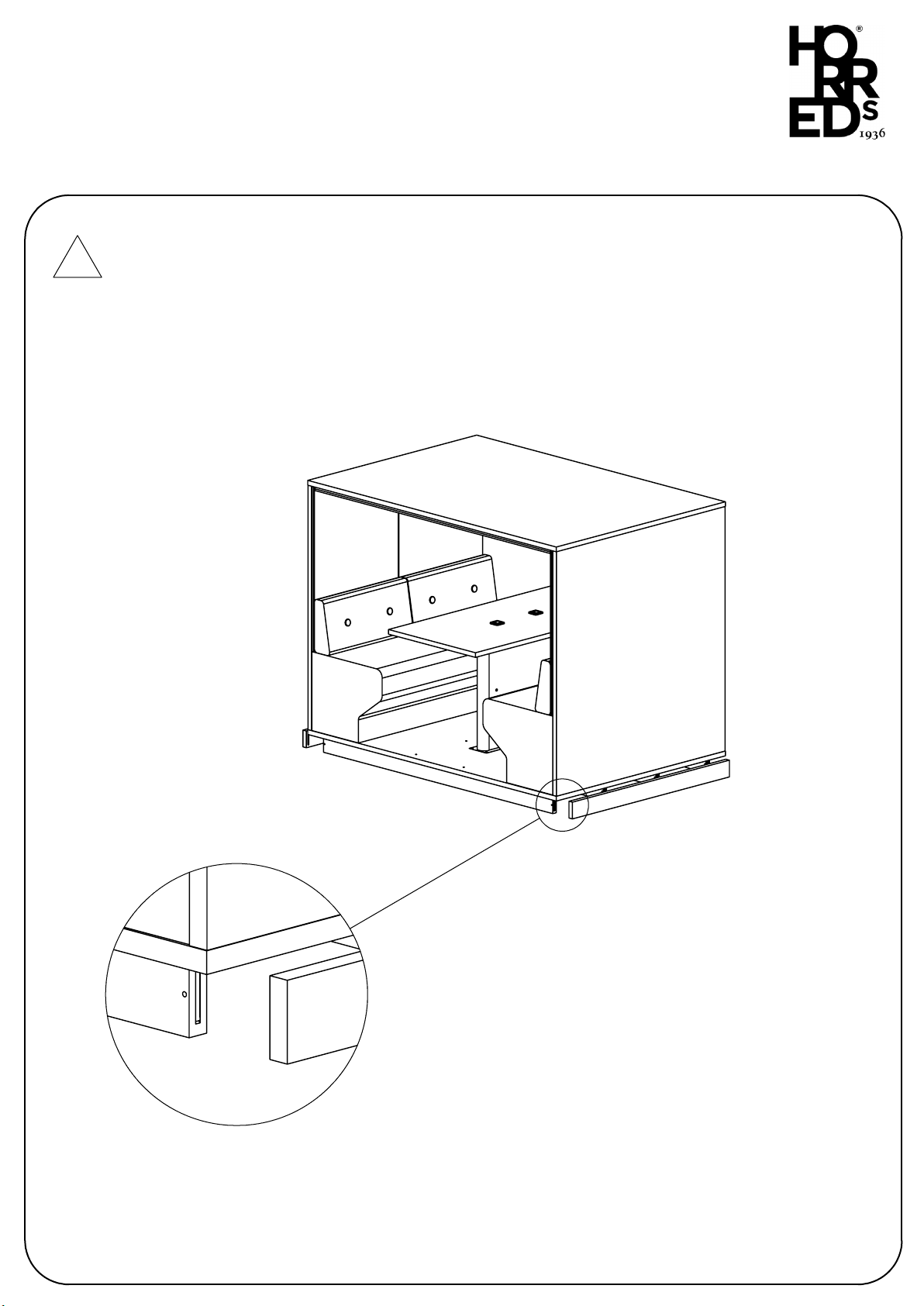

Attach the rims on the base and tighten the coupling connector with a hex key.
Apply tape to the table stand and paste carpet.
Tape the floor and paste carpet.
20170330
MONTERINGSBESKRIVNING
