HP f270 User manual

f270
Car Camcorder
User Manual

Contents
About this Guide ...........................................................................
3
FCC Statement
..............................................................................
3
WEEE Notice ..................................................................................
4
CE Regulatory Notice ....................................................................
4
Battery Warning ............................................................................
4
Notes on Installation ....................................................................
5
Caution .........................................................................................
6
1
Introduction ...................................................................
7
1.1
Features ............................................................................
7
1.2
Package Contents .............................................................
7
1.3
Product Overview ..............................................................
8
2
Getting Started ..............................................................
9
2.1
Storage Media ...................................................................
9
2.1.1
Insert the Memory Card ........................................
9
2.1.2
Remove the Memory Card .....................................
9
2.2
Installing in Vehicles .......................................................
10
2.2.1
Mount to Windshield ...........................................
10
2.2.2
Adjust the device position ...................................
11
2.3
Connecting to Power .......................................................
12
2.4
LED Indicator ...................................................................
13
2.5
Powering the Camcorder On / Off ...................................
14
2.5.1
Auto Power On/Off ..............................................
14
2.5.2
Manual Power On/Off ..........................................
14
2.5.3
Reset ...................................................................
14
2.6
Initial Settings .................................................................
15
2.6.1
Set the Date / Time .............................................
15
3
Using the Car Camcorder ...............................................
16
1

3.1
Automatic Record ...........................................................
16
3.1.1
The Recording Screen..........................................
17
3.1.2
Emergency Recording .........................................
19
3.2
Taking Snapshot .............................................................
20
3.3
Parking Mode ..................................................................
20
3.3.1
Using embedded battery of car camcorder .........
21
3.3.2
Using car’s battery with ACC cable connected. ....
22
3.3.3
Connect with power bank ....................................
22
3.4
Collision Detection ..........................................................
23
3.5
Playback Videos and Photos ...........................................
23
3.6
The Playback Screen .......................................................
24
3.7
Deleting Files ..................................................................
26
4
Adjusting the Settings ..................................................
27
4.1
Using the Menu ...............................................................
27
4.2
Menu Items .....................................................................
27
5
Connecting to Other Devices .........................................
29
5.1
Connecting to the Computer ...........................................
29
6
Specifications ..............................................................
30
2

About this Guide
The content in this document is for information purpose and is subject to
change without prior notice. We have made every effort to ensure that this
User Guide is accurate and complete.
However, no liability is assumed for any errors or omissions that may
have occurred.
The manufacturer reserves the right to change the technical
specifications without prior notice.
FCC Statement
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generate, uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
FCC Caution: Any changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to operate
this equipment.
3

WEEE Notice
Disposal of Waste Electrical and Electronic Equipment and/or
Battery by users in private households in the European Union
This symbol on the product or on the packaging indicates that this
cannot be disposed of as a household waste. You must dispose of
your waste equipment and/or battery by handling it over to the
applicable take-back scheme for the recycling of electrical and
electronic equipment and/or battery. For more information about
recycling of this equipment and/or battery, please contact your
city office, the shop where you purchased the equipment or your
household waste disposal service. The recycling of materials will
help to conserve natural resources and ensure that it is recycled in
a manner that protects human health and environment.
CE Regulatory Notice
The product herewith complies with the requirements of the Low Voltage
Directive 2014/35/EU, the EMC Directive 2014/30/EU, battery directive
2006/66/EC, the R&TTE Directive 1999/5/EC and the RoHS Directive
2011/65/EC.
Battery Warning
Never dismantle, crush, or pierce the battery, or allow the battery to
short-circuit. Do not expose battery being placed in high temperature
environment, if battery leaks or bulges, stop continue to use.
Always charge using the system. Risk of explosion if battery is
replaced by an incorrect type.
Keep the battery out of reach of children.
Batteries may explode if exposed to open fire. Never dispose of
batteries in a fire.
Never replace the battery on your own; have the dealer do it
for you.
Disposed of used batteries observing local regulations.
4

Notes on Installation
1. Please measure the front windshield viewing area, make sure not to
block driver's front view, install the camcorder below the rearview
mirror (the central, higher right position of the front windshield). And
we recommend that the sky and the land occupied by the screen 50%.
2. Make sure that the lens is within the wiping range of the windscreen
wiper to ensure a clear view even when it rains.
3. Do not touch the lens with your fingers. Finger grease may be left on
the lens and will result in unclear videos or pictures. Clean the lens on
a regular basis.
4. Do not install the camcorder on a tinted window. Doing so may
damage the tint film.
5. Make sure that the installation position is not hindered by the tinted
window.
6. This product is suitable for light windshield or light color heat-
resistant film windows , it will affect video quality if install it on the
dark windows or dark heat-resistant film windows.
7. Use the products of the attached power charger only, please do not
use other brand power charger, in order to avoid equipment burn or
cause the battery explosion.
8. We have provided 2 mounting brackets with this HP Car Camcorder. The
suction cup bracket is designed for temporary mounting and will require
periodic re-installation. The adhesive bracket is designed for one time and long
term installation. We recommend using the adhesive bracket if permanent
installation is desired. Please install the bracket on the best open-field view. Do
NOT install the bracket in a location that may obstruct your field of view and
impact driving safety. HP or our authorized HP partners are
NOT liable for any damages or data loss due to improper bracket mounting
or suction cup bracket losing seal and dropping.
5

Caution
Due to local laws and vehicles safety considerations, do not
operate the camcorder while driving.
Set up time zone, time and date accurately before you use this
camcorder.
The firmware function in the camcorder is for reference only,
drivers are advised to exercise discretion based on actual road
conditions.
This product is used only for non-commercial use, within the
maximum limits permitted by applicable law. We do not take any
responsibilities for the loss of use of the product. This camcorder
gets warm when in use; this is normal.
Improper use or operation of the product may result in damage of the
product or its accessories and void the warranty.
HP Inc. is NOT responsible for the loss of any data/content during
operation.
Before you start using the product, it is assumed that you
agree to the above statement.
6

1 Giới thiệu
Cám ơn vì đã lựa chọn sản phẩm F270
1.1 Tính năng
•Full HD 1920*1080, 25fps
•Màn hình 2.7" TFT-LCD
•Góc quay 140°
•Cảm biến va chạm, khi va chạm được phát hiện, F270 sẽtựđộng
vào chếđộ ghi hình khẩn cấp.
•Chếđộ đậu xe (Cảm biến chuyển động, cảm biến rung động)
1.2 F270 và phụkiện đi kèm
Bao gồm các thiết bịsau. Trong trường hợp thiếu hay thiết bịhỏng, liên
hệngay với ngưới bán ngay.
F270
Chân đế
Đĩa CD-ROM
Hướng dẫn sửdụng
Dây sạc xe hơi
Ghi chú:
Chúng tôi khuyên bạn nên sửdụng khung nhôm nếu muốn cài đặt vĩnh viễn. KHÔNG lắp đặt
khung ởvịtrí có thểgây trởngại cho trường nhìn của bạn và ảnh hưởng đến an toàn khi lái xe.
HP hoặc các đối tác HP được ủy quyền của chúng tôi KHÔNG phải chịu trách nhiệm vềbất kỳ
thiệt hại hoặc tổn thất dữliệu do gắn khung không thích hợp hoặc khung bịmất con dấu và rớt.
7

1.3 Tổng quan sản phẩm
No. Item
1Đèn LED
2Màn hình LCD
3 Menu /Phím trỡlại ( )
4Xem lại / Phím lên( )
5
Snapshot / Phím xuống ( )
6
Ghi hình khẩn cấp/ phim xác nhận
( )
7Loa
No.
Item
8
Lens góc rộng
9
Nút khởi động lại
10
Microphone
11
Phím Mở/Tắt
12
Cổng nguồn
13
Khe thẻnhớ
14
Khe gắn chân đế
Ghi chú:
Sửdụng dây mini USB trong vòng 1 mét để kết nối với máy tính.
8

2 Hướng dẫn cơ bản
2.1 Phương tiện lưu trữ:
2.1.1 Gắn thẻnhớvào F270
Gắn thẻnhớvới mặt pins hướng vềtrước cùng với hướng của mặt màn
hình LCD, xem hình bên dưới:
2.1.2 Tháo thẻnhớ:
Nếu F270 đang hoạt động, lưu ý tắt nguồn và chờcho màn hình tắt hẳn
trước khi tháo thẻnhởra.
Ghi chú:
1.Không được tháo hay gắn thẻnhớkhi F270 đang hoạt động. Vì có thểlàm hỏng thẻnhớ.
2. HổtrợthẻSDHC class 6 và dung lượng thẻ8GB hay cao hơn (hổtrợlên đến 32GB).
3.Lưu ý format thẻ nhớtrước khi sửdụng. Định dạng format cho thẻnhớlà FAT32.
9

2.2 Lắp đặt trên xe
2.2.1 Gắn trên kính:
1. Đẩy gờcủa chân đế vào khe cắm trên đầu
camera, cho đến khi nghe tiếng click.
2. Với kẹp hút có mặt đặt phẳng, cốđịnh tại vịtrí cần đặt núm hút
trên kính chắn gió.
3. Giữấn nhẹchân đế trên kính và nhấn kẹp
xuống vềphía kính để cốđịnh chân đế lên
kính. Kiểm tra xem chân đế có được gắn cố
định tại vịtrí hay chưa.
10

2.2.2 Điều chỉnh vịtrí F270:

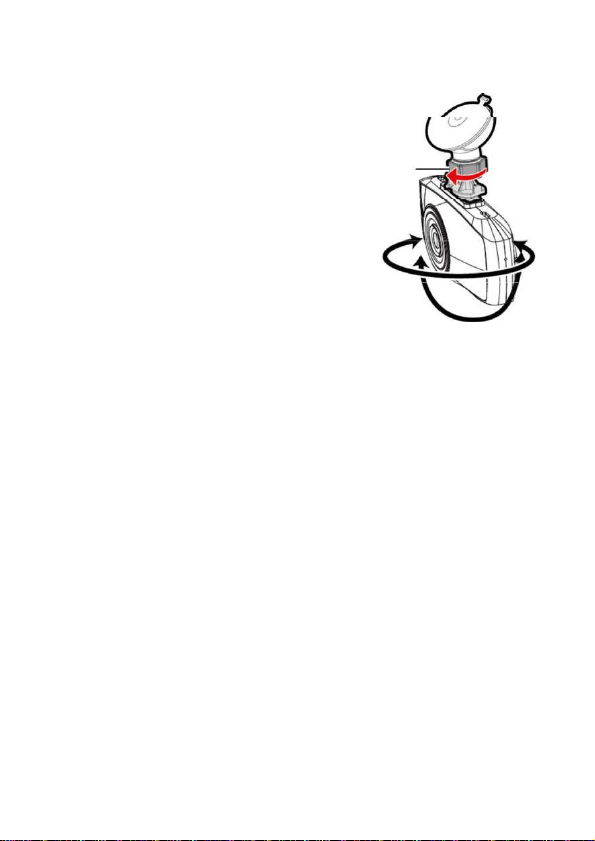

1. Làm lơi núm để xoay F270
theo chiều ngang hay dọc.
KNOB
2. Sau đó siết chặc lại núm để cốđịnh F270 tại vịtrí cần.
11

2.3 Kết nối với nguồn trên xe
Chỉsửdụng bộsạc xe hơi đã cung cấp để cấp nguồn điện cho F270 và sạc
pin trong máy.
1. Kết nối một đầu của bộsạc xe với đầu nối USB của F270. Cổng
USB đầu vào: DC 5V / 1A.
2. Cắm đầu kia của bộsạc xe hơi vào khe bật lửa của xe. Khi động cơ xe
được khởi động, F270 tựđộng bật. Bộsạc trên xe ô tô: DC 12 / 24V.
Ghi chú:
Xin lưu ý nếu nhiệt độ môi trường đạt đến 45 ° C trởlên, bộsạc xe hơi vẫn có thểcung cấp
nguồn cho F270, nhưng nó có thể không sạc pin. Đây là đặc tính của pin Lithium polymer và
không phải là một sựcố.
12

Battery Status Indicator:
Icon Description
Pin đầy.
2/3 dung lượng pin.
1/3 dung lượng pin.
Hết pin.
Đang sạc pin.
Kết nối bộsạc xe hơi để sạc pin, pin đã được sạc đầy.
Ghi chú:
1.Chỉsửdụng cốc sạc theo sản phẩm , vui lòng không sửdụng sạc xe hơi thương hiệu khác, để
tránh thiết bịbịcháy hoặc gây nổpin.
2.Xin lưu ý nếu nhiệt độ môi trường đạt đến 45 ° C trởlên, bộsạc xe hơi vẫn có thểcung cấp
nguồn cho F270, nhưng nó có thể không sạc pin. Đây là đặc tính của pin Lithium polymer và
không phải là một sựcố.
2.4 Đèn LED cảnh báo:
Trạng Thái
Màu đen LED
Tắt nguồn, đang sạc
Đỏ
Tắt nguồn pin đầy
Đèn LED tắt
Đang hoạt động,
Đỏ
Đang sạc
Đang hoạt động,
Xanh
Pin đầy
Đang ghi hình/ đang ghi
Nháy đỏ
Hình và màn hình tắt
13

2.5 Bật/Tắt nguồn F270
2.5.1 Chếđộ tựkhởi động
Khi F270 kết nối với nguồn trên xe, khi xe khởi động, F270 sẽtựkhởi
động và bắt đầu ghi hình.
Một khi động cơ xe tắt, F270 sẽtựđộng lưu file đang ghi và tắt máy
trong vòng 10 giây sau đó.
2.5.2 Chếđộ khởi động bằng tay

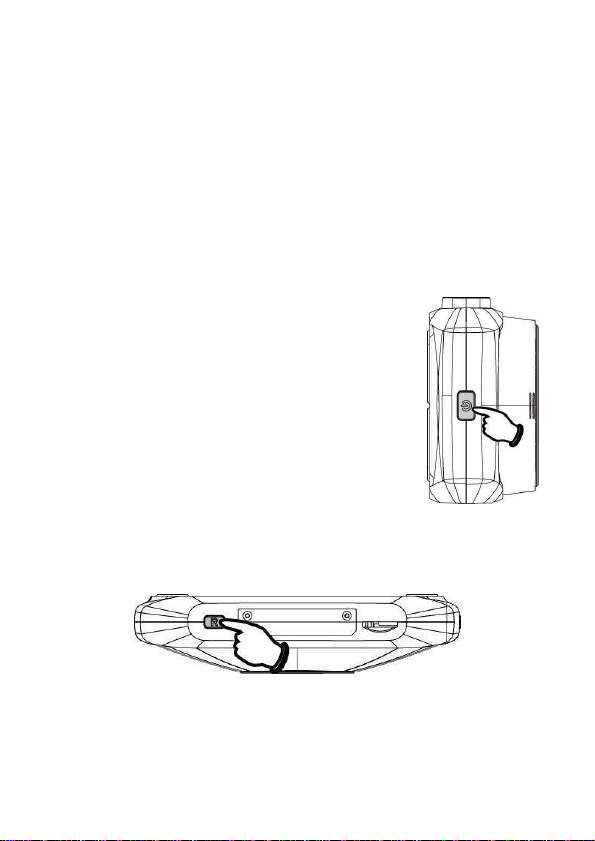

Để khởi động bằng tay, bấm phím POWER.
Để tắt máy, bấm và giữphím POWER khoảng 5 giây.
2.5.3 Khởi động lại
Bấm và giữphím Reset trong 5giây để khởi động lại thiết bị.
14

2.6 Cài đặt cơ bản:
Trước khi sửdụng F270, chúng tôi khuyến cáo các bạn nên cài đặt ngày
tháng đúng với thời điểm hiện tại.
Ghi chú:
Xin lưu ý, nếu bạn bấm phím khi đang ghi hình. Hệ thống sẽdừng ghi hình và vào màn hình OSD. Hãy chắc
rằng trạng thái ghi hình đã dừng hẳn sau đó mới tiếp tục thao tác trên menu.
2.6.1 Cài đặt Ngày/Giờ
Để cài đặt ngày tháng, làm theo các bước sau:
1. Bấm phím để vào
màn hình menu OSD.
2. Bấm phím hay
để chọn Ngày/ Giờ, và bấm
phím để chọn thông
sốcần chỉnh.
3. Bấm phím hay để điều chỉnh giá trịvà sau đó bấm phím
để thiết lập tiếp chỉsốtiếp theo.
4. Lập lại bước 3 cho đến khi hoàn thành cài đặt ngày và giờ.
Ghi Chú:
Để đảm bảo sựchính xác của thời gian trên Video, vui lòng cài đặt lại ngày và giờkhi thiết bịhết
pin hay không sửdụng trong 7 ngày gần đây.
15

3 Hướng dẫn sửdụng F270:
3.1 Automatic Record ( Ghi hình tựđộng)
Khi khởi động hệthông xe, F270 tựđộng khởi động và bắt đầu ghi hình.
Chếđộ ghi hình sẽtựđộng dừng khi xe tắt máy.
Ghi chú:
1. Có thểtùy chỉnh độ dài video quay 1 hay 3 phút.
2. Tất cảfile ghi Video và hình ảnh đều được lưu vào thẻ nhớ, nếu thẻnhởđầu, chếđộ vòng lập
sẽghi đè lên những file ghi cũ nhất.
16

3.1.1 The Recording Screen
No.
Icon
Tùy Chỉnh
Chức năng
1
0 0 : 1 0
Thời gian ghi hình
Hiển thịkhoảng thời gian đã ghi hình.
2
Ngày/Giờ
Hiển thịthời gian ghi hình hiện tại.
Khi đang ở chếđộ ghi hình chọn
3
Phím Menu
để vào màn hinh menu
OSD.
4
Xem lại
Khi đang ở chếđộ ghi hình chọn
(
) để xem lại.
Khi đang ở chếđộ ghi hình chọn
5Dừng ghi hình () để dừng ghi hình.
17

Phím ghi hình khẩn cấp
Dkhi đang ở chếđộ ghi hình chọn
6
để vào chếđộ ghi hình khẩn cấp.
khẩn cấp
7
Biểu tượng ghi âm
Hiển thịchếđộ ghi âm ởchếđộ tắt,
Sẽkhông ghi âm.
8
Biểu tượng độ phận giải
Hiển thịđộ phân giải Video.
9
Biểu tượng dung lượng
pin
Hiển thịdung lượng pin, hay F270
đang trong chế độ sạc.
18

3.1.2 Ghi hình khẩn cấp
Để khởi động Ghi hình khẩn
cấp, làm theo các bước:
1. Khi đang ghi hình bấm
phím để vào chếđộ
ghi hình khẩn cấp, dòng
chữ“Emergency”
sẽhiện lên ngay lập tức ởgóc trái phía trên màn hình, file ghi sẽ
được bảo vệkhông xóa được.
2. Độ dài video ởchếđộ khẩn cấp sẽgiống với độ dài mặc định. Khi thời
gian lưu hình video khẩn cấp đạt đến với độ dài mặc định thì hệthống sẽ
tựtrởlại chếđộ ghi hình bình thường.
Ghi chú:
1.Nếu chức năng phát hiện va chạm đã được kích hoạt và va chạm được phát hiện, F270
sẽtựđộng kích hoạt chếđộ ghi hình khẩn cấp.
2. File ghi hình khẩn cấp được tạo thành một với mới và lưu trong thư mục “Event”, tránh bị ghi đè bởi chế
độ ghi hình vòng lặp. Thư mục video khẩn cấp sẽchiếm 40% dung lượng thẻnhớ. Ví dụ, nếu bạn đang dùng
thẻnhớ8GB thì khoảng 3.2GB sẽđược lưu lại và dùng cho các file lưu khẩn cấp. Khi thư mục video khẩn
cấp đầy, file lưu khẩn cấp cũ nhất sẽtựđộng bịxóa và thay thếbằng file lưu khẩn cấp mới nhất.
19
