HTW IX43 R32 User manual

IX43 R32
ES
EN
FR
PT
MANUAL DE INSTALACIÓN
INSTALLATION MANUAL
MANUEL D’INSTALLATION
MANUAL DO INSTALAÇÃO
MANUALE DI INSTALLAZIONE
Por favor lea atentamente este manual antes de usar este producto.
Please, read carefully this manual before using the product.
Avant d’utiliser l’équipement, lisez attentivement les instructions.
Por favor leia atentamente este manual antes de usar o equipamento.
Gracias | Thank you | Merci | Obrigado
CONSOLA |CONSOLE |
CONSOLE |CONSOLE |CONSOLE
IT

MANUAL DE INSTALACIÓN
ESPAÑOL
IX43 R32
CONSOLA

Índice
Manual de instalación
Accesorios .................................................. 04
Precauciones de seguridad ............. 05
Proceso de instalación ....................... 06
Instalación de la unidad interior ......... 07
Componentes de la unidad interior .......... 07
Instrucciones instalación unidad interior........ 08
Instalación unidad exterior ....................... 12
Instrucciones instalación unidad exterior ...... 12
Tipos de unidad exterior y especificaciones .. 13
Orificios de instalación en muro .................... 14
Instalación tubería desagüe ................... 15
6
1
2
5
3
4
2

8
Conexión de la tubería de refrigerante..................... 17
Aviso sobre la longitud y elevación de la tubería .
17 Instrucciones conexión tubería de
refrigerante ...18
L N
Cableado................................................ 20
Cableado de la unidad exterior ........ 20
Cableado de la unidad interior ......... 21
Especificaciones de potencia ............ 22
Evacuación del aire .................................................. 23
Instrucciones de evacuación ................................ 23
Aviso sobre la adición de refrigerante ...................... 24
Prueba de funcionamiento........ 25
MC MC
7
9
10
3

Accesorios opcionales
Este equipo de aire acondicionado incluye los accesorios siguientes. Durante su instalación, utilice las
piezas y accesorios que incluye este equipo. Una instalación incorrecta puede dar lugar a pérdidas de
agua, descargas eléctricas, incendios o bien provocar fallos de funcionamiento en el equipo.
NOMBRE
ASPECTO
CANTIDAD
Accesorios de
refrigeración
Revestimiento de insonorización/aislante (algunos
modelos)
2
Accesorios de
instalación
Gancho
2
Accesorios de tubería
de desagüe (para
modelos con
refrigeración y
calefacción).
Junta de desagüe (algunos modelos)
1
Anillo obturador (algunos modelos)
1
Anillo magnético EMC
(algunos modelos)
Anillo magnético
(Envuelva dos veces los cables eléctricos S1 y S2 [P,
Q, E] alrededor del anillo magnético).
S1 y S2(P, Q, E)
1
Anillo magnético
(Cuando acabe la instalación, enganche el anillo al
cable de conexión que une la unidad interior con la
unidad exterior).
1
Otros
Manual de usuario
1
Manual de instalación
1
Conector de transferencia (Φ12,7-Φ15,9)/
(Φ0.5 in-Φ0.63 in). Se incluye con la unidad interior.
AVISO: El tamaño de los tubos puede variar según el
modelo. Para poder cumplir los distintos requisitos
de tamaño, a veces las conexiones de tubería
necesitan que se instale un conector de
transferencia en la unidad exterior.
1
(algunos modelos)
Conector de transferencia (Φ6,35-Φ9,52)/
(Φ0.25in-Φ0.37in). Se incluye con la unidad interior.
AVISO: El tamaño de los tubos puede variar según el
modelo. Para poder cumplir los distintos requisitos
de tamaño, a veces las conexiones de tubería
necesitan que se instale un conector de
transferencia en la unidad exterior.
1
(algunos modelos)
Conector de transferencia (Φ9.52-Φ12.7)/
(Φ0.375in-Φ0.5in). Se incluye con la unidad
interior y solo se utiliza en sistemas múltiples.
AVISO: El tamaño de los tubos puede variar según el
modelo. Para poder cumplir los distintos requisitos
de tamaño, a veces las conexiones de tubería
necesitan que se instale un conector de
transferencia en la unidad exterior.
1
(algunos modelos)
Cable rojo conectado en cortocircuito (aplicado a la
clavija W/L de la regleta de bornes de la unidad
exterior).
1 (algunos modelos)

Accesorios
1
•
Hay dos tipos de mando a distancia: con cable e inalámbricos.
Seleccione el mando a distancia que mejor se adapte a las necesidades del cliente e instálelo en un lugar adecuado.
Para seleccionar el mando adecuado, consulte nuestros catálogos e información técnica al respecto.
4

Lea el apartado Precauciones de Seguridad antes de instalar el equipo
Si el equipo se instala sin prestar atención a las presentes instrucciones, dicha instalación será
incorrecta y podría ocasionar daños materiales y personales graves.
La gravedad de los posibles daños materiales y personales se determina con los indicadores ADVERTIENCIA o
ATENCIÓN.
ADVERTENCIA
ATENCIÓN
1. Este equipo de aire acondicionado contiene gases fluorados. Para más información sobre el tipo y la
cantidad de gas que contiene este producto, consulte la etiqueta adherida al mismo.
2. Las operaciones de instalación, mantenimiento y reparación las deberá llevar a cabo un técnico autorizado.
3. Las operaciones de desinstalación y reciclado las deberá llevar a cabo un técnico certificado.
4. Si el equipo cuenta con un sistema de detección de fugas se deberá someter a revisión cada 12 meses.
5. Recomendamos encarecidamente llevar un registro de todas las revisiones que se realicen al equipo en busca
de posibles fugas.
2
ADVERTENCIA
• Lea el apartado Precauciones de Seguridad antes de instalar el equipo.
• En ciertos entornos de funcionamiento, como cocinas, sala de servidores, etc., se recomienda
encarecidamente el uso de equipos de aire acondicionado especiales.
• Las tareas de instalación, reparación y mantenimiento de este equipo las llevará a cabo
exclusivamente personal debidamente formado y cualificado.
El desempeño incorrecto de las tareas de instalación puede provocar sacudidas eléctricas, cortocircuitos,
fugas, incendios y otro tipo de daños personales y materiales.
• Siga al pie de la letra las instrucciones de instalación previstas en el presente manual.
El desempeño incorrecto de las tareas de instalación puede provocar sacudidas eléctricas, cortocircuitos,
fugas, incendios y otro tipo de daños personales y materiales.
• Antes de instalar la unidad, tenga en cuenta fenómenos como vientos fuertes, tifones o terremotos, que
pudieran afectar al equipo y colóquelo en la zona adecuada. Si no lo hace, el equipo podría no funcionar
correctamente.
• Tras realizar la instalación, revise el sistema y compruebe que no hay fugas de refrigerante y que la
unidad funciona correctamente. El refrigerante es un producto tóxico e inflamable y supone un grave
riesgo para la salud y la seguridad.
Aviso sobre los gases fluorados
El incumplimiento de las advertencias realizadas en el presente manual puede producir lesiones.
Estos dispositivos deberán instalarse siguiendo la normativa nacional al respecto.
El incumplimiento de las precauciones descritas en el presente manual puede ocasionar daños
personales o daños en el equipo.
Precauciones de seguridad
5



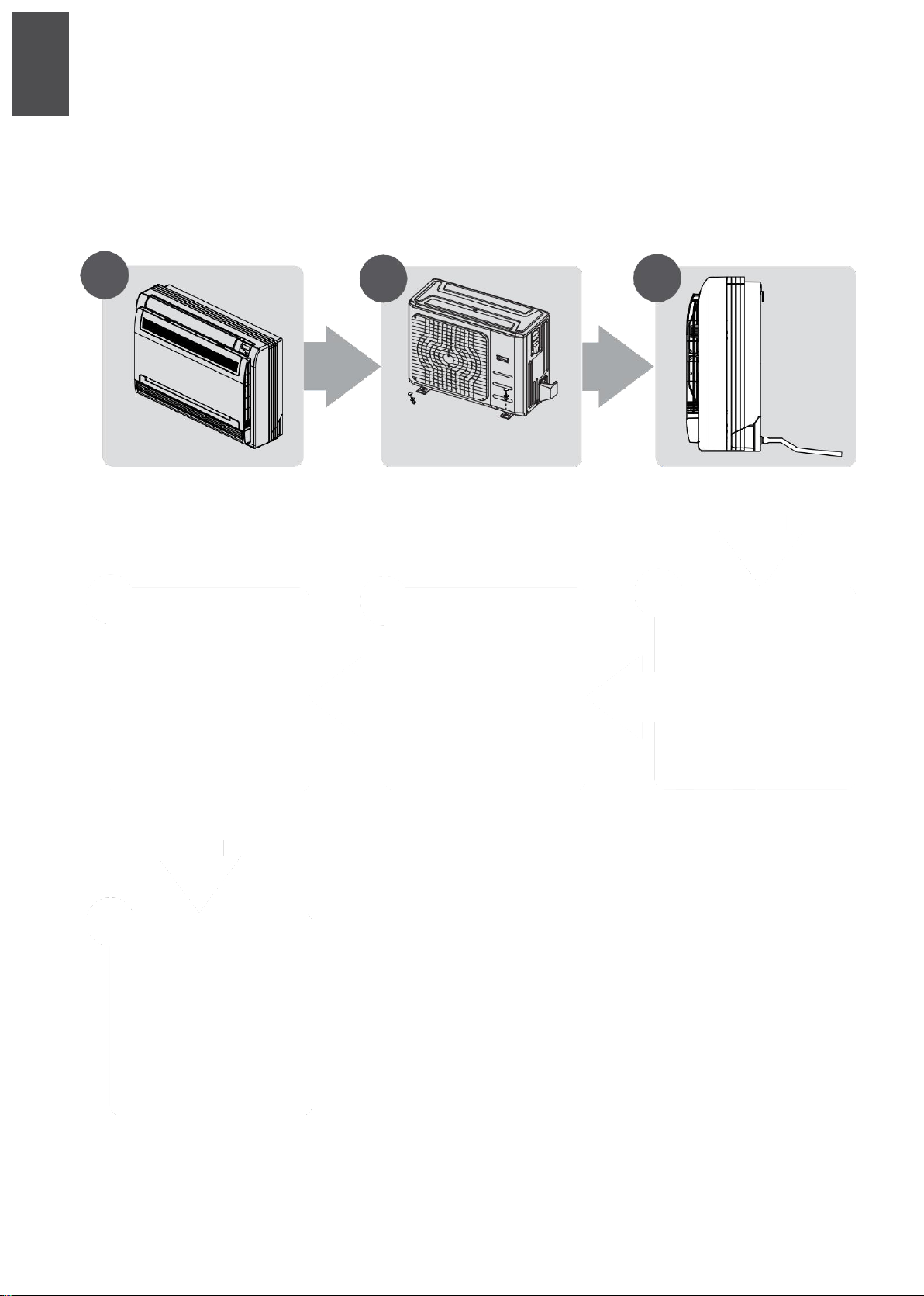

ORDEN DE LA INSTALACIÓN
1 2 3
Instale la unidad
interior (página 7) Instale la unidad exterior (página 13) Instale la tubería de
desagüe (página 15)
6 5 4
L N
MC MC
Evacúe el sistema de
refrigeración (página 23) Conecte los cables
(Página 20) Conecte los tubos de
refrigerante (Pág. 17)
7
Realice la prueba de
funcionamiento (página 25)
Proceso de instalación
Proceso de
instalación
3
6


Lama orientable (en la
salida de aire) Pantalla de información
Entrada de aire (con filtro
incorporado)
Lama orientable (en la salida
del caudal de aire) Tubería de refrigerante
Tubo de desagüe
Fig. 4.1
Precauciones de seguridad

Instalación de la unidad
interior
4
Componentes de la unidad interior
ADVERTENCIA
• Instale el equipo en una superficie firme que
pueda aguantar su peso. Si la estructura no es
lo suficientemente sólida, la unidad podría
caerse y provocar daños personales, daños a la
propiedad y a la unidad o lesiones graves.
• NO instale la unidad en el baño o en
estancias con lavadora y secadora, ya que el
exceso de humedad podría producir un
cortocircuito en la unidad y corroer el
cableado.
ATENCIÓN
• Instale la unidad interior, la unidad exterior y
los cables a una distancia mínima de 1 m (3,2’)
de televisores y equipos de radio para evitar
problemas de estática o distorsiones en la
imagen.
Dependiendo del tipo de equipos, es posible
que 1 m (3,2’) de distancia no sea suficiente.
• Si la unidad interior se instala sobre una
superficie de metal, esta deberá ir conectada a
tierra.
Instalación de la
unidad interior
7

Instrucciones de instalación unidad interior
Paso 1: Selección del lugar de instalación
La unidad de interior debe instalarse en lugares
que cumplan con los requisitos siguientes:
Asegúrese de dejar suficiente
espacio para realizar las tareas de
instalación y mantenimiento.
La zona de instalación debe tener espacio
suficiente para poder conectar las tuberías
y el tubo de desagüe.
La superficie del techo debe ser horizontal y
su estructura debe contar con la resistencia
necesaria para aguantar el peso de la unidad
interior.
La entrada y la salida de aire no deben quedar obstruidas.
El caudal de aire debe llegar a todas las zonas de la estancia.
Los calefactores no deben emitir radiación directa.
DISTANCIAS RECOMENDADAS A LA HORA DE INSTALAR LA UNIDAD INTERIOR
A la hora de instalar la unidad interior, respete las distancias y siga las especificaciones de la (Ver Fig.
4.2.)
≥100mm
≥1000mm
Fig. 4.2
AVISO: La instalación del panel deberá llevarse a
cabo tras haber terminado con los trabajos de
tubería y de cableado.
NO instale la unidad en las siguientes zonas:
oZonas dedicadas a la extracción petrolera o a la
fracturación hidráulica.
oZonas costeras con un alto contenido de sal en el aire.
oEn zonas donde el aire presente niveles de gases
cáusticos, como por ejemplo cerca de fuentes termales.
oEn zonas con fluctuaciones de potencia, como fábricas.
oEspacios cerrados, como armarios.
oZonas con fuertes ondas electromagnéticas.
oZonas en las que se almacenen materiales o gases
inflamables.
oEstancias con un alto nivel de humedad, como baños o
estancias con lavadoras o secadoras.
Instalación de la
unidad interior
≥100mm
≥100mm
ATENCIÓN
8

700mm 210mm
195mm
Gancho
Fig. 4.3
Instalación de la
unidad interior
600mm
9

Paso 2: Instalación del cuerpo principal de la unidad
Fije el gancho a la pared con tornillos de rosca para madera.
Gancho
Tornillo
de rosca
para
madera
Arandela
＜6mm
Fig. 4.4
Cuelgue la unidad interior en el gancho.
La parte inferior de la unidad puede quedar tocando el suelo o suspendida, pero en cualquier
caso, debe quedar en posición vertical.
Fig. 4.5

Instalación de la
unidad interior
10

Paso 3: Apartar la unidad interior
para conectar los tubos
1. Abra el panel frontal
Deslice los dos topes de los lados izquierdo
y derecho hacia adentro hasta que hagan
clic.
Fig. 4.6
3. Retire el embellecedor.
Quite los cuatro tornillos de sujeción.
(Ver Fig. 4.7) Abra el embellecedor por
su parte inferior dejando un ángulo de
abertura de 30 grados. A continuación,
abra completamente el embellecedor.
(Ver Fig.4.8).
Fig. 4.8
3. Retire el panel frontal.
Retire la cinta.
Deje que el panel se descuelgue y a
continuación, retírelo.
Fig. 4.7
Paso 4: Dirección de red (en algunos modelos)
(La función Dirección de red solo está disponible
en las unidades de 18000Btu/h).
Cada equipo de aire acondicionado conectado
en red cuenta con su propia dirección
identificativa.
El código de dirección de los equipos de aire
acondicionado conectados a la red LAN se
determina con los conmutadores S1 y S2 de la
placa de control principal, siendo 0-63 el rango de
serie.
Tabla 4.1
AVISO: Las ilustraciones incluidas en el presente
manual se muestran solo a título aclaratorio. El equipo
de aire acondicionado que acaba de adquirir puede
presentar pequeñas diferencias de diseño, pero no de
apariencia.
Instalación de la
unidad interior
11


Instrucciones de instalación unidad
exterior
Paso 1: selección del lugar de instalación
La unidad interior debe instalarse en lugares que
cumplan con los requisitos siguientes:
La zona debe estar libre de gases inflamables y de
sustancias químicas.
La longitud de la tubería que conecta la unidad
interior con la unidad exterior no debe superar el
máximo permitido.
Si es posible, NO instale la unidad en zonas
expuestas a la luz directa del sol
La unidad exterior debe situarse lo más
cerca posible de la unidad interior.
El lugar escogido debe contar con
espacio suficiente para permitir realizar la
instalación y el mantenimiento con
comodidad.
La entrada y la salida de aire no deben
quedar obstruidas ni expuestas a la acción
de fuertes vientos.
Asegúrese de que la zona de instalación
de la unidad no está expuesta a ventiscas,
a la acumulación de hojas o de otro tipo
de desechos estacionales. Si es posible,
instale una marquesina sobre la unidad y
asegúrese de que no supone una
obstrucción para el caudal de aire.
La zona de instalación debe estar seca y
bien ventilada.
La zona de instalación debe contar con
espacio suficiente para instalar los tubos
de conexión y el cableado y para poder
acceder a ellos durante las tareas de
mantenimiento.
Viento fuerte
Viento fuerte
Si es posible, asegúrese de que la unidad queda
instalada en una zona alejada de sus vecinos para
evitar que el ruido les moleste.
Si la zona de instalación está expuesta a la acción
de fuertes vientos (por ejemplo, cerca del mar),
proteja la unidad colocándola pegada a la pared. Si es
necesario, utilice una marquesina. (Ver Fig. 5.1 y 5.2).
Instale la unidad interior, la unidad exterior y los
cables a una distancia mínima de 1 m de televisores y
equipos de radio para evitar problemas de estática o
distorsiones en la imagen. Dependiendo de las ondas
de radio, 1 metro de distancia puede no ser suficiente
para eliminar las interferencias.
Viento fuerte
Fig. 5.2
Fig. 5.1
Paso 2: sujeción de la unidad exterior
Sujete la unidad exterior con pernos de anclaje (M10).
Fig. 53
>60 cm / 23.6”
Sujeción con tornillos
Instalación de la unidad exterior
• Asegúrese de eliminar los obstáculos
que pudieran bloquear la circulación del
aire.
• Consulte la tabla Especificaciones de
longitud para asegurarse de que deja
espacio suficiente para las tareas de
instalación y mantenimiento.
Instalación de la
unidad exterior
5
ADVERTENCIA
12

Tipos de unidad exterior y especificaciones
Unidad exterior tipo Split
Consulte las Figuras 5.4, 5.5, 5.6, 5.7 y la Tabla 5.1)
H
Fig. 5.4
W M
W
P
N
Fig. 5.7
H
Fig. 5.5
A
D B
Fig. 5.6
Instalación en fila
Tabla 5.2 La relación entre puntos H, A y L
es la siguiente
L
A
L ≤ H
L ≤ 1/2H
25 cm / 9.8” o más
1/2H < L ≤ H
30 cm / 11.8” o más
L > H
No se puede instalar
Tabla 5,1: especificaciones de
longitud de la unidad exterior tipo
Split (unidad: mm/pulgadas)
800x554x333 (31.5x21.8x13.1)
514 (20.24)
340 (13.39)
L
H
Fig. 5.8
AVISO: La distancia mínima entre la unidad
exterior y la pared descrita en la guía de
instalación no es de aplicación a los espacios
sellados herméticamente.
Asegúrese de mantener la unidad libre de
obstáculos en al menos dos de las tres direcciones
indicadas en la Fig. 5.7 (puntos M, N, P).
Instalación
de la unidad exterior
60 cm / 23.6” por encima
Dimensiones unidad exterior
Anch. x Alt. x Prof.
Dimensiones de montaje
Distancia A Distancia B
13

Instalación del tubo de desagüe
Si la junta de desagüe no incorpora un
obturador de caucho (ver Fig. 5.9 - A),
haga lo siguiente:
1. Coloque el obturador de caucho en el extremo
de la junta de desagüe que se va a conectar a la
unidad exterior.
2. Introduzca la junta de desagüe en el orificio
situado en la bandeja inferior de la unidad.
3. Gire la junta de desagüe 90° hasta que oiga un
clic y quede encajada mirando a la parte
frontal de la unidad.
4. Conecte una extensión de tubo de desagüe (no
incluida) a la junta de desagüe para volver a
encauzar el agua procedente de la unidad
cuando el modo Calefacción esté activado.
Si la junta de desagüe no incorpora un
obturador de caucho (ver Fig. 5.9 - B), haga
lo siguiente:
1. Introduzca la junta de desagüe en el orificio
situado en la bandeja inferior de la unidad. Se
oirá un clic indicando que la junta de desagüe
ha quedado bien colocada.
2. Conecte una extensión de tubo de desagüe (no
incluida) a la junta de desagüe para volver a
encauzar el agua procedente de la unidad
cuando el modo Calefacción esté activado.
Notas sobre cómo taladrar orificios en la
pared
Taladre un orificio en el muro por el cual pueda
introducir la tubería de refrigerante y el cable
de señal que conectará las unidades interior y
exterior.
1. Determine la posición del orificio teniendo
en cuenta la posición de la unidad
exterior.
2. Utilice una broca hueca de 65 mm (2.5”)
para taladrar un orificio en el muro.
AVISO: Cuando taladre el orificio del muro,
evite tropezar con cables, elementos de
fontanería y otros componentes sensibles.
3. Coloque la protección en el interior del
orificio. De esta forma protegerá ambos
extremos del orificio y permitirá sellarlo
cuando acabe el proceso de instalación.

AVISO: Asegúrese de que el agua de desagüe se
descarga en una zona segura, donde no cause daños
ni exista riesgo de resbalamiento.
Instalación
de la unidad exterior
14


La tubería de desagüe se utiliza para expulsar al
exterior el agua que se acumula en la unidad.
Una instalación incorrecta podría ocasionar
daños al equipo y daños materiales.
Fig. 6.2
Inclinación superior a 1/100
Instalación de la tubería de desagüe interior
Instale la tubería de desagüe como muestra la Fig. 6.2.
1. Cubra la tubería con aislamiento térmico
para evitar la condensación y derrame de
agua.
2. Conecte el extremo del tubo de desagüe al
tubo de salida de la unidad. Envuelva el
extremo del tubo y sujételo firmemente
con una presilla. (Ver Fig. 6.1)
Tubo de desagüe
Puerto de conexión
de la tubería de
desagüe
Presilla Aislamiento
Fig. 6.1
≥10cm
(4”)
Fig. 6.3

NOTA SOBRE LA INSTALACIÓN DE LA
TUBERÍA DE DESAGÜE
Instalación de la tubería de desagüe
ATENCIÓN
•
Cuando utilice un tubo flexible conectado al
tubo de desagüe, apriete la conexión interna
con un tubo protector adicional para evitar que
se suelte al tirar de él.
AVISO: Cuando vaya a conectar varios tubos de
desagüe, realice la instalación como muestra la Fig.
6.3.
•
Aísle todos los tubos para evitar que se produzca
condensación y el agua acabe dañando la unidad.
•
Si la tubería de desagüe está combada o mal
instalada, pueden producirse fugas de agua que
darían lugar a fallos de funcionamiento en el
interruptor de nivel de agua.
•
Cuando el modo Calefacción está activado, la
unidad descarga el agua que produce. Asegúrese
de que el tubo de desagüe está conectado en la
zona correcta con el fin de evitar que el agua
derramada cause daños o exista riesgo de
resbalamiento debido a su congelación.
•
NO tire de la tubería con fuerza. Podría
desconectarla.
• La tubería de desagüe debería tener una
inclinación descendente de, al menos, 1/100
para evitar que el agua retorne al aire
acondicionado.
• Una instalación incorrecta puede dar lugar a
que el agua fluya de nuevo hacia el interior de
la unidad y la inunde.
AVISO SOBRE LA COMPRA DE TUBOS

Esta instalación requiere un tubo de polietileno
(diámetro exterior = 3,7-3,9 cm, diámetro interior = 3,2
cm), que podrá adquirir en su ferretería local o en su
distribuidor.
.



Instalación de la
tubería de desagüe
6
15

3. Utilice una broca hueca de 65 mm (2.5”) para
taladrar un orificio en el muro. Asegúrese de
taladrar el orificio con un ángulo ligeramente
descendente, de forma que el extremo
exterior del orificio quede unos 12mm (0.5”)
por debajo del extremo interior. Esto facilitará
el drenaje del agua (ver Fig. 6.4). Coloque la
protección en el interior del orificio. De esta
forma protegerá ambos extremos del orificio
y permitirá sellarlo cuando acabe el proceso
de instalación.
Muro
Exterior Interior
Fig. 6.4
4. Introduzca el tubo de desagüe por el orificio
del muro. Asegúrese de que el agua de
desagüe se descarga en una zona segura,
donde no cause daños ni exista riesgo de
resbalamiento.
≈ 12 mm / 0,5 in
AVISO: Cuando taladre el orificio del muro, evite
tropezar con cables, elementos de fontanería y otros
componentes sensibles.
AVISO: La salida de la tubería de desagüe debería
estar, como mínimo, a 5 cm (1.9”) del suelo. Si la
tubería toca el suelo, la unidad se bloqueará y dará
problemas de funcionamiento. Si descarga el agua
directamente a la alcantarilla, asegúrese de instalar un
sifón para evitar que olores desagradables se
introduzcan en la vivienda.
Instalación de la
tubería de desagüe
16


Precauciones de seguridad Aviso sobre la longitud y elevación de la tubería
Asegúrese de que la longitud de la tubería de
refrigerante, el número de codos y el desnivel
entre las unidades interior y exterior cumplen con
los requisitos de la Tabla 7.1:
Tabla 7.1: Longitud y caída máximas
según el modelo (unidad: m/ft.)
Modelo Capacidad (Btu/h) Longitud de tubería Desnivel
máximo .
Conversión de
frecuencia de la UE
para modelos Tipo
Split
<15K
82/25
32,8/10
15K - <24K
98,4/30
65,6/20
Otros modelos Split
12K
49/15
26/8
18K-24K
82/25
49/15
7
ADVERTENCIA
• La instalación de los tubos deberá llevarla a
cabo un técnico profesional y cumplirá con la
normativa local y nacional al respecto.
• Cuando la unidad se instale en una estancia
pequeña, tome las medidas adecuadas para
garantizar que la concentración de fuga de
refrigerante que se produzca en la estancia
no supere el nivel crítico.
Si se produce una fuga de refrigerante en
cantidades excesivas, puede ocasionar
peligro debido a la falta de oxígeno.
• Cuando instale el sistema de refrigeración,
asegúrese de que el aire, el polvo, la
humedad o sustancias extrañas no se
introducen en el circuito del refrigerante.
La presencia de elementos extraños en el
sistema puede dar lugar a un funcionamiento
defectuoso, a una subida de presión en el
ciclo de refrigeración, o bien ocasionar una
explosión o daños personales.
• En caso de producirse una fuga de refrigerante
durante la instalación, ventile la zona
inmediatamente. El gas refrigerante es tóxico
e inflamable.
Cuando haya finalizado con los trabajos de
instalación, compruebe la ausencia de fugas
de refrigerante.
Conexión de la tubería
de refrigerante
Conexión de la tubería de refrigerante
17

Instrucciones para la conexión de la
tubería de refrigerante
Paso 2: Eliminación de rebabas
Las rebabas pueden afectar al sellado
hermético de las conexiones de la tubería de
refrigerante. Deben eliminarse por completo.
1. Sujete el tubo en ángulo descendente
para evitar que las rebabas caigan al
interior.
2. Utilice un escariador para eliminar las
rebabas de la sección de corte del tubo.
Posición descendente
Paso 1: Corte de tubos
Cuando prepare la tubería de refrigerante,
tenga especial cuidado a la hora de cortar los
tubos y abocardarlos. De esta forma
garantizará el buen funcionamiento del
equipo y reducirá la necesidad de
mantenimiento en el futuro.
1. Mida la distancia entre la unidad interior y
la unidad exterior.
2. Utilice un cortatubos para cortar una
sección cuya longitud sea algo mayor
que la distancia medida.
Fig. 7.2
Paso 3: Abocardado de los extremos de tubería
Un abocardado correcto es esencial para conseguir
el sellado hermético de las conexiones de tubo.
1. Tras eliminar las rebabas de la sección de
corte, selle los extremos con cinta de PVC
para evitar que se introduzcan cuerpos
extraños.
2. Envuelva el tubo con material aislante.
3. Coloque tuercas de apriete hexagonales
en ambos extremos del tubo. Asegúrese
de colocarlas en la dirección correcta ya
que, después de realizar el abocardado
no podrá cambiar su posición. Ver Fig.
7.3.
1. Asegúrese de que el corte del tubo tenga
un ángulo perfecto de 90°. Para ver
ejemplos de cortes incorrectos, vea la Fig.
7.1.
Tubo de
cobre
Fig. 7.3
90°
Oblicuo Irregular Torcido
4. Antes de realizar el abocardado, quite la
cinta de PVC de los extremos del tubo.
5. Sujete la forma abocardada del extremo del tubo.
El extremo del tubo debe sobrepasar la
forma abocardada.
Fig. 7.1
ATENCIÓN
Tuerca
de
apriete
hexagon
al
• La tubería de derivación debe instalarse en
posición horizontal. Un ángulo de más de 10°
provocaría fallos de funcionamiento en la
unidad.
• NO instale el tubo de conexión hasta que
haya acabado la instalación de la unidad
interior y la unidad exterior.
• Aísle los tubos de gas y de líquido para evitar
pérdidas de agua.
NO deforme los tubos cuando los corte. Tenga
cuidado de no dañar, abollar o deformar los tubos
durante el proceso de corte. Esto reduciría
radicalmente la capacidad calorífica de la unidad.
Conexión de la tubería
de refrigerante
ATENCIÓN
Tub
o
Escaria
dor
18
