Hunter 20501 Manual

Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

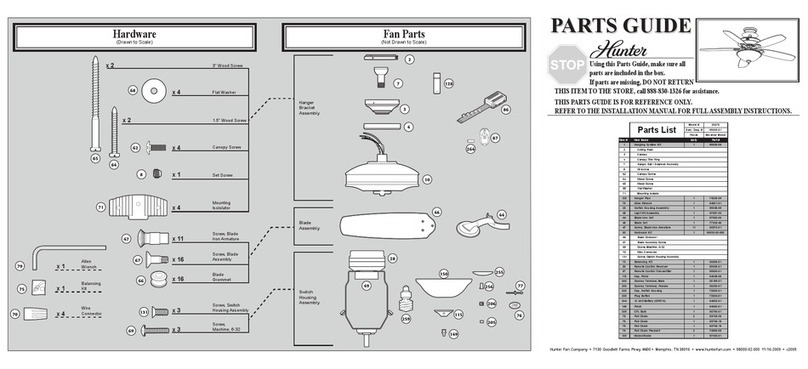

PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 7130 Goodlett Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-971 03-02-2009 • ©2009
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Parts List
Model # 20501
Asm. Dwg. # 99136-01
Finish Bullion Black
Item Name Qnty Part #
*Hanging System Kit 1 98026-94
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
Switch Housing Assembly 1 99052-01
Decorative Scroll Assembly 1 88762-01
Hanger Pipe 1 74228-03
Switch Housing, Upper 1 87445-01
Blade Iron Set 1 87647-05
Blade Set 1 76697-58
Screw, Blade Iron Armature 11 63755-05
Hardware Kit 1 99136-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Balancing Kit 1 07570-01
Decorative Screw 2 03111-02
Pull Chain Pendant 1 66636-01
Pull Chain Pendant 1 66637-01
Bottom Cap 1 88861-01
Finial 1 76849-01
Light bulb / Bulb 2 77646-03
Globe/Shade 1 88719-04
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
x 2
x 4
x 2
x 2
x 4
x 1
x 11
x 16
x 3
x 3
x 1
x 1
x 4
x 16
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Setscrew
Screw, Blade
Iron Armature
Canopy Screw
Decorative Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Balancing
Kit
Allen
Wrench
Wire
Connector
1.5” Wood Screw
Blade
Grommet

Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Hunter Fan Company • 7130 Goodlett Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-971 03-02-2009 • ©2009
Lista de piezas
No. del modelo 20501
No. del dibujo de ensamblaje 99136-01
Acabado Noir Métallique
Nombre del ítem Cantidad No. de la pieza
*Kit del sistema de suspensión 1 98026-94
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Conjunto del interruptor 1 99052-01
Accesorio decorativo 1 88762-01
Tubo de suspensión 1 74228-03
Caja del interruptor, superior 1 87445-01
Juego de soporte de paletas 1 87647-05
Juego de paletas 1 76697-58
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 99136-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Tornillo decorativo 2 03111-02
Pendiente del tirador de cadena 1 66636-01
Pendiente del tirador de cadena 1 66637-01
Tope inferior 1 88861-01
Cubierta ornamental 1 76849-01
Bombilla 2 77646-03
Globo / Pantalla 1 88719-04
Hunter Fan Company • 7130 Goodlett Farms Pkwy. • Memphis, TN 38016 • www.hunterfan.com • 98000-01-942 01-15-2009 • ©2009
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
x 2
x 4
x 2
x 2
x 4
x 1
x 11
x 3
x 3
x 1
x 4
x 16
x 16
x 1
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Tornillo decorativo
Arandela de caucho,
de paleta
Llave Allen
Tornillo,
mecánico, 6-32
