Hunter 20531 User manual

Modelos TIPO 2Modelos TIPO 2Modelos TIPO 2
Form# 42450-02
20101118
©2010 Hunter Fan Co.
Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.
__________________________________________
Nombre de modelo
__________________________________________
Modelo Nº
__________________________________________
Catálogo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
English Español
Manual de Installatión y Operatión

2
42450-02 • 11/18/10 • Hunter Fan Company
© 2010 Hunter Fan Company
Bienvenido
Su nuevo ventilador de techo Hunter® es una adición a su hogar u oficina que
proporcionará comodidad y rendimiento por muchos años. Este manual de
instalación y operación le proporciona instrucciones completas para instalar y
operar su ventilador.
Estamos orgullosos de nuestro trabajo. Apreciamos la oportunidad de
suministrarle el mejor ventilador de techo disponible en cualquier lugar
del mundo.
Antes de instalar su ventilador, para sus registros y ayuda con la garantía,
registre la información de la caja y la placa Hunter (ubicada en la parte
superior del alojamiento del motor del ventilador).
Precauciones y advertencias
• LEA DETENIDAMENTE TODO EL MANUAL ANTES DE COMENZAR LA
INSTALACIÓN. GUARDE ESTAS INSTRUCCIONES.
• Solamente use piezas de repuesto Hunter.
• Para reducir el riesgo de lesiones personales, conecte directamente el
ventilador a las estructuras de soporte de la construcción de acuerdo con
estas instrucciones, y use sólo la tornillería suministrada.
• Para evitar posibles choques eléctricos, antes de instalar su ventilador,
desconecte la alimentación apagando los interruptores automáticos que
alimentan a la caja de salida y al interruptor de pared asociado. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure
firmemente una forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.
• Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.
• Para reducir el riesgo de lesiones personales, no doble el sistema de fijación
de las aspas cuando instale, equilibre o limpie el ventilador. Jamás introduzca
objetos extraños entre las aspas del ventilador en rotación.
• Para reducir el riesgo de incendio, choque eléctrico, o daño al motor, no
use este ventilador con ningún dispositivo de estado sólido para control de
velocidad. Solamente use controles de velocidad Hunter.
• Este producto se ajusta a UL STD 507 y se certifica a STD C22.2 No.113
• Lávese las manos después de instalar el ventilador.
Tabla de contenido
Preparación del sitio del ventilador. . 3
1 • Preparándose . . . . . . . . . . . . . . . . . . . 6
2 • Instalación de la placa de techo. . 7
3 • Montaje y suspensión del
ventilador...................... 8
4 • Cableado del ventilador . . . . . . . . . 9
5 • Instalación de la campana . . . . . . 10
6 • Montaje de las aspas . . . . . . . . . . . 11
7 • Completando su instalación con
un artefacto de iluminación
o sin él . . . . . . . . . . . . . . . . . . . . . . . . 12
8 • Operación y limpieza de su ventilador
de techo ......................16
9 • Localización de fallas . . . . . . . . . . . 17

3
42450-02 • 11/18/10 • Hunter Fan Company
Paso 1 - Selección del sitio del ventilador
La adecuada ubicación y fi jación del ventilador a la estructura el
edificio son indispensables para obtener una operación segura y
confi able, una máxima eficiencia y un ahorro de energía.
Elija un sitio para el ventilador donde:
• Ningún objeto pueda entrar en contacto con las paletas en
rotación durante operación normal.
• Las paletas del ventilador estén por lo menos a 7 pies (2.10 m) por
encima del piso y el techo al menos a 8 pies (2.40 m) de altura.
• Las paletas del ventilador no tengan obstrucciones al fl ujo de aire
como paredes o postes a menos de 30” (75 cm) de las puntas de
las paletas.
• El ventilador esté directamente debajo de una viga o soporte de
apoyo que sostenga la caja de salida y todo el peso del ventilador.
Lista de comprobación para sitio de ventilador existente
Si desea usar un sitio de un ventilador existente, verifi que la siguiente lista de
comprobación para determinar si el sitio es aceptable y seguro para su nuevo
ventilador Hunter. Si no puede verifi car todos los ítems, prepare un nuevo sitio
para el ventilador como se describe en esta página.
Sistema de soporte del ventilador
• El ventilador se fi ja directamente a la estructura del edifi cio.
• El sistema de apoyo del ventilador soportará todo el peso del ventilador y el kit de
luz.
Agujero de techo
• El agujero de la caja de salida está directamente debajo de la viga del soporte de
apoyo.
Caja de salida
• La caja de salida es octagonal de 4” x 1-1/2” (o como se especifi que por el
fabricante del soporte de apoyo).
• La caja de salida está asegurada a la viga o al soporte de apoyo por tornillos para
madera y arandelas a través de los agujeros internos de la caja.
• Los agujeros externos de la caja de salida están alineados con la viga o el soporte
de apoyo.
• La parte inferior de la caja de salida está empotrada por lo menos 1/16” en el
techo.
Cableado
• El cable eléctrico está fi jado a la caja de salida por un conector aprobado.
• Seis pulgadas de los extremos de los alambres se extienden fuera de la caja de
salida.
Si el sitio del ventilador existente es adecuado, consulte el manual de su ventilador y
comience con 2 • Instalación de la placa de techo.
7 pies (2.10 m)
como mínimo
al piso
8 pies (2.40 m)
como mínimo de
altura del techo
30” (75
cm) desde
la pared u
obstrucción
más cercana
Sitio adecuado de ventilador existente
Sistema de soporte
del ventilador
Sistema de soporte
del ventilador Cableado
Caja de salida
Preparación del sitio del ventilador

4
42450-02 • 11/18/10 • Hunter Fan Company
Preparación del sitio del ventilador (continuación)
Paso 2 - Corte del agujero de techo
2-1. Ubique el lugar para el agujero de techo directamente debajo de la viga o soporte
que sostendrá la caja de salida y el ventilador.
2-2. Corte un agujero de 4” de diámetro a través del panel de yeso del techo. El agujero
se usará para instalar el soporte de apoyo y la caja de salida.
Paso 3 - Instalación de un soporte de apoyo, si es necesario
Determine si hay una viga de techo directamente encima del agujero del techo. Si la
hay, determine si está ubicada de modo que le permita empotrar la caja de salida por
lo menos 1/16” en el techo. Si NO la hay, instale un soporte de apoyo de la manera
siguiente:
3-1. Fije un soporte de apoyo de 2” x 4” entre dos vigas. Ubíquelo de manera que pueda
empotrar la parte inferior de la caja de salida un mínimo de 1/16” en el techo.
3-2. Verifi que el soporte de apoyo para asegurar que pueda sostener todo el peso del
ventilador y el kit de luz.
Paso 4 - Instalación de la caja de salida
4-1. Obtenga una caja de salida octogonal de 4” x 1-1/2” aprobada por UL, más dos
tornillos para madera #8 x 1-1/2” y arandelas, disponibles en cualquier almacén de
ferretería o de artículos eléctricos.
4-2. Oriente la caja de salida de modo que los agujeros interior y exterior en la caja estén
alineados con la viga o el soporte de apoyo.
4-3. Taladre agujeros piloto no mayores que el menor diámetro de los tornillos para
madera (5/64”) a través de los agujeros internos de la caja.
4-4. Fije la caja de salida directamente al soporte de apoyo o a la viga con dos tornillos
para madera #8 x 1-1/2” y arandelas. La parte inferior de la caja de salida debe estar
empotrada por lo menos 1/16” en el techo.
Paso 5 - Prepare the Wiring
5-1. Asegúrese que los interruptores automáticos de las líneas de alimentación del
ventilador y el respectivo interruptor de pared estén apagados. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure fi
rmemente una forma destacada de advertencia, como una etiqueta de seguridad,
en el tablero de servicio.
5-2. Pase la línea de alimentación del ventilador a través de la caja de salida de modo que
se extienda por lo menos 15 cm (6”) afuera de la caja.
5-3. Fije la línea de alimentación del ventilador a la caja de salida con un conector
aprobado, disponible en cualquier almacén de ferretería o de artículos eléctricos.
5-4. Asegúrese que el cableado cumpla todas las normas nacionales y locales y ANSI/
NFPA 70.
Ha preparado correctamente el sitio para el ventilador de techo. Para instrucciones
sobre su instalación, consulte el manual y continúe con 2 • Instalación de la placa de
techo.
CAUTION: All wiring must be in
accordance with national and local
electrical codes and ANSI/NFPA 70. If
you are unfamiliar with wiring, use a
qualified electrician.
Steps 2 – 3
Step 4
Step 5

5
42450-02 • 11/18/10 • Hunter Fan Company
Elección del instalador y accesorios opcionales
Formas de montaje e Installer’s Choice®
El sistema de montaje de 3 posiciones patentado por Hunter le proporciona
una máxima flexibilidad y facilidad de instalación. Puede instalar su ventilador
Hunter en tres maneras, dependiendo de la altura del techo y de sus preferencias:
Perfil bajo, Estándar o Montaje en ángulo. Los pasos en este manual incluyen
instrucciones para los tres métodos de montaje Installer’s Choice.
Accesorios opcionales
Considere usar accesorios opcionales de Hunter, como un control de velocidad
de pared o remoto. Para instalar y usar los accesorios, siga las instrucciones
incluidas con cada producto. Para un funcionamiento óptimo y silencioso de
su ventilador Hunter, sólo use controles de velocidad Hunter.
Para techos más altos que 2.40 m (8 pies) puede adquirir
varillas de extensión Hunter. Todos los ventiladores Hunter
usan robustos tubos de 3/4” de diámetro para asegurar la
estabilidad y el funcionamiento sin bamboleos.
El montaje de perfil bajo se instala cerca
del techo, recomendado para techos bajos,
menores que 2.40 m (8 pies) de altura
Soporte de apoyo
Tipo de
montaje
de perfil
bajo
Caja de
salida de
techo
Montaje estándar cuelga del techo
mediante una varilla (incluida)
El montaje en ángulo se recomienda
para un techo abovedado o angulado
Soporte de apoyo
Tipo de
montaje
estándar
Caja
de salida
de techo
Caja de salida
de techo
Tipo de
montaje
en ángulo
8
12
PRECAUCIÓN:
Para reducir el riesgo
de lesiones personales,
conecte directamente
el ventilador a las
estructuras de soporte
del edificio de acuerdo
con estas instrucciones,
y use sólo la tornillería
suministrada.
Soporte
de apoyo

6
42450-02 • 11/18/10 • Hunter Fan Company
¿Instalación de varios
ventiladores?
Si está instalando más de un
ventilador, mantenga las aspas y los
soportes del aspa (si es aplicable) en
juegos, tal como se despacharon.
Para instalar un ventilador de techo, asegúrese de poder hacer lo siguiente:
• Localizar la vigueta de techo u otro apoyo adecuado en el techo.
• Taladrar agujeros e instalar tornillos para madera.
• Identificar y conectar los alambres eléctricos.
• Levantar 40 libras (18 Kg)
Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter
puede recomendarle a un instalador o electricista calificado.
Herramientas
Necesitará las siguientes herramientas para instalar el ventilador:
• Taladro eléctrico con broca de 9/64”
• Destornillador estándar (se recomienda uno con punta magnética)
• Destornillador estrella Phillips (se recomienda uno con punta magnética)
• Llave de boca o alicates
• Escalera (dependiendo de la altura del lugar de instalación)
Vericación de los componentes de su ventilador
Desempaque cuidadosamente el ventilador para no dañar sus componentes.
Consulte la Guía de componentes incluida. Verifique que no haya daños al
motor o las aspas del ventilador debidos al transporte. Si alguna parte falta o
está dañada, contacte con su distribuidor Hunter o llame al Departamento de
soporte técnico de Hunter al 888-830-1326.
1 • Preparándose

7
42450-02 • 11/18/10 • Hunter Fan Company
2-1. Taladre dos agujeros pilotos en la estructura de soporte de madera a
través de los agujeros más exteriores en la caja de salida. Los agujeros
pilotos deben tener 9/64” de diámetro.
2-2. Su ventilador incluye dos aisladores de ruido de neopreno (“aisladores”)
Ubique los aisladores entre la placa de techo y el techo insertando las
áreas elevadas en cada aislador en los agujeros en la placa de techo.
2-3. Pase los cables de conexión de la caja de salida a través del agujero en el
medio de la placa de techo.
2-4. Alinee los agujeros ranurados en la placa de techo con los agujeros pilotos
que taladró en la estructura de soporte de madera. Para un correcto
alineamiento, use los agujeros ranurados directamente uno frente al otro.
Nota: Los aisladores deben estar a nivel con el techo.
2-5. Coloque una arandela plana en cada uno de los dos tornillos para madera
de 3” y páselos a través de los agujeros ranurados en la placa de techo en
los agujeros pilotos que taladró.
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes
en los tornillos. No apriete demasiado.
Paso 2-2
Arandela plana
Tornillo de 3”
Pasos 2-3 – 2-5
Para techos inclinados: Asegúrese de
orientar la placa de techo de modo que
las dos pestañas estén señalando hacia el
punto más alto del techo.
Placa
de techo
Hacia el punto
más alto del
techo
2 • Instalación de la placa de techo

8
42450-02 • 11/18/10 • Hunter Fan Company
Paso 3-5
Ranuras de la campana

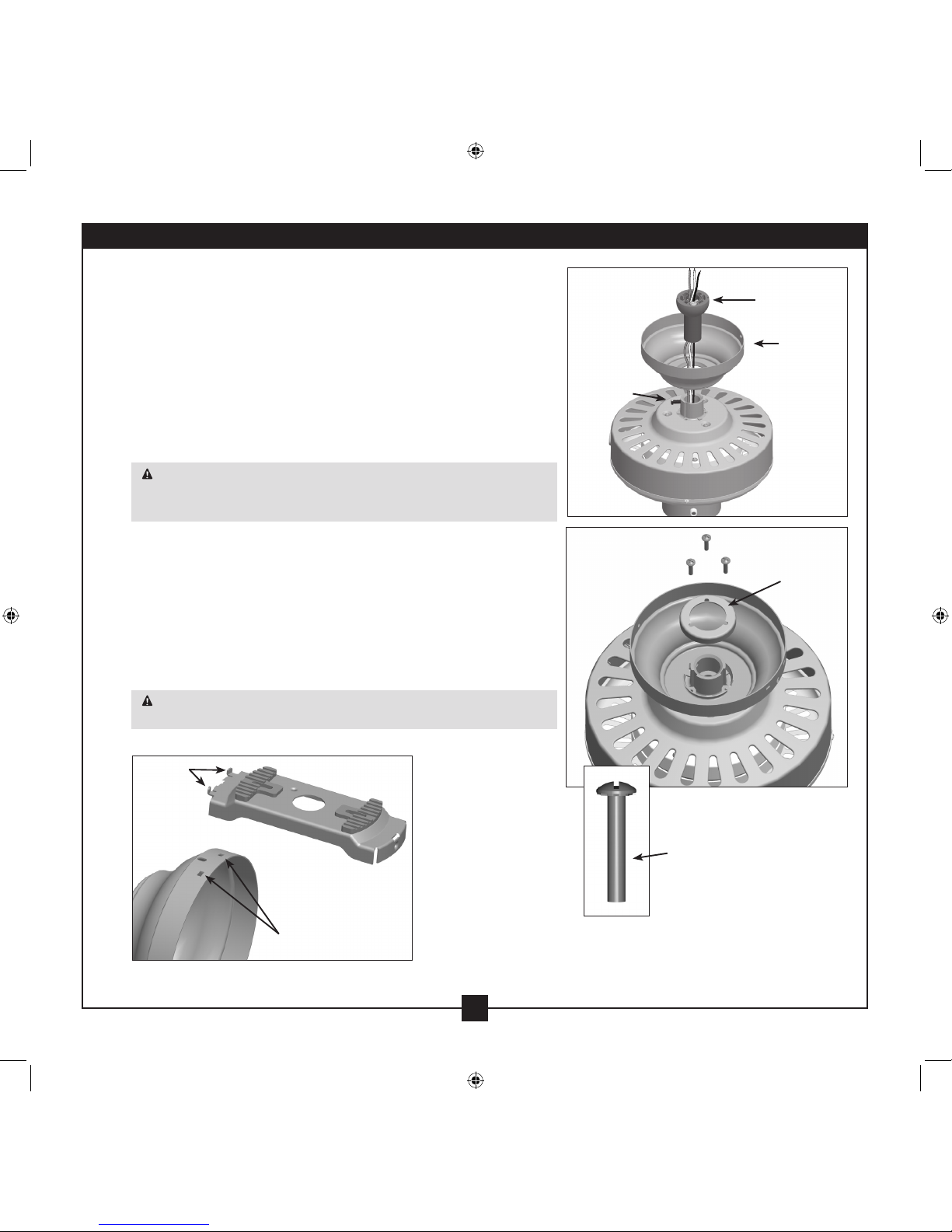

Puede instalar su ventilador con un montaje estándar (pasos 3-1 - 3-2) o con
montaje de perfil bajo (pasos 3-3 - 3-4).
3-1. Para ensamblar el ventilador de manera que esté suspendido de un techo
plano o inclinado, introduzca la varilla a través de la campana. Pase los
alambres del ventilador a través de la varilla.
3-2. Afloje el tornillo de fijación en el adaptador para instalar el conjunto de
tubo y bola. Nota: Cuando esté instalado el conjunto de tubo y bola, se
verán 2-3 hilos de rosca en el tubo; esto es normal. Apriete firmemente el
tornillo de fijación con una llave de tuercas o unos alicates. Avance hasta
el Paso 3-5.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
3-3. Coloque la arandela de perfil bajo en la campana. Asegúrese de que el
conductor verde de tierra esté señalando hacia el techo.
Nota: Para un montaje de perfil bajo, la varilla se reemplaza con la arandela
de perfil bajo. Vea los pasos 3-3 - 3-4.
3-4. Alinee los agujeros en la arandela con los agujeros en el adaptador.
Ensamble firmemente con tres tornillos #8-32 x 1”.
3-5. Levante el ventilador y alinee las ranuras en la campana con las pestañas
en la placa de techo. Vaya a 4 • Cableado del ventilador.
ADVERTENCIA: El ventilador puede caer si no se ensambla como
se indica en estas instrucciones de instalación.
Pestañas
de la placa
de techo
Pasos 3-1 – 3-2
Pasos 3-3 – 3-4
Roseta de
perfil bajo
Varilla
Campana
Tornillo de
fijación
Tornillo #8-32 x 1”
3 • Montaje y suspensión del ventilador

9
42450-02 • 11/18/10 • Hunter Fan Company
Cableado para un solo interruptor
Cableado para
dos interruptores
Conector
Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.
No se incluyen los interruptores de pared. Seleccione un interruptor de uso
general aceptable que cumpla los códigos eléctricos nacionales y locales.
4-1. Antes de intentar la instalación, asegúrese de que la alimentación sigue
apagada.
4-2. Para conectar los alambres, sostenga los extremos desnudos de los
alambres juntos y coloque un empalme plástico sobre ellos; luego tuerza
en el sentido horario hasta que queden apretados. Para todas estas
conexiones, use los empalmes plásticos provistos.
4-3. Conecte el alambre desnudo o verde de tierra (de puesta a tierra) en
el techo al alambre verde de tierra (de puesta a tierra) en la placa de techo
y el alambre verde de tierra del ventilador o un alambre verde de tierra
presente en la roseta de perfil bajo.
4-4. Conecte el alambre blanco (no puesto a tierra) del techo al alambre blanco
(no puesto a tierra) del ventilador.
4-5. Conecte los alambres restantes de la manera siguiente:
Cableado para dos interruptores:
• El alambre negro (no puesto a tierra) del techo al alambre negro
(no puesto a tierra) del ventilador
• El alambre negro/blanco (no puesto a tierra) del ventilador al
alambre (no puesto a tierra) para el interruptor de pared
Cableado para un solo interruptor:
• El alambre negro del techo (no puesto a tierra) al alambre negro
(no puesto a tierra) y al alambre negro/blanco (no puesto a tierra)
del ventilador
PRECAUCIÓN: Asegúrese de que no haya alambres pelados ni
trenzados visibles después de hacer las conexiones.
4-6. Gire los empalmes hacia arriba y presiónelos cuidadosamente hacia atrás
a través de la placa de techo dentro de la caja de salida.
4-7. Separe los alambres, con los alambres puestos a tierra a un lado de la caja
de salida y los alambres no puestos a tierra al otro lado de la caja de salida.
4 • Cableado del ventilador

10
42450-02 • 11/18/10 • Hunter Fan Company

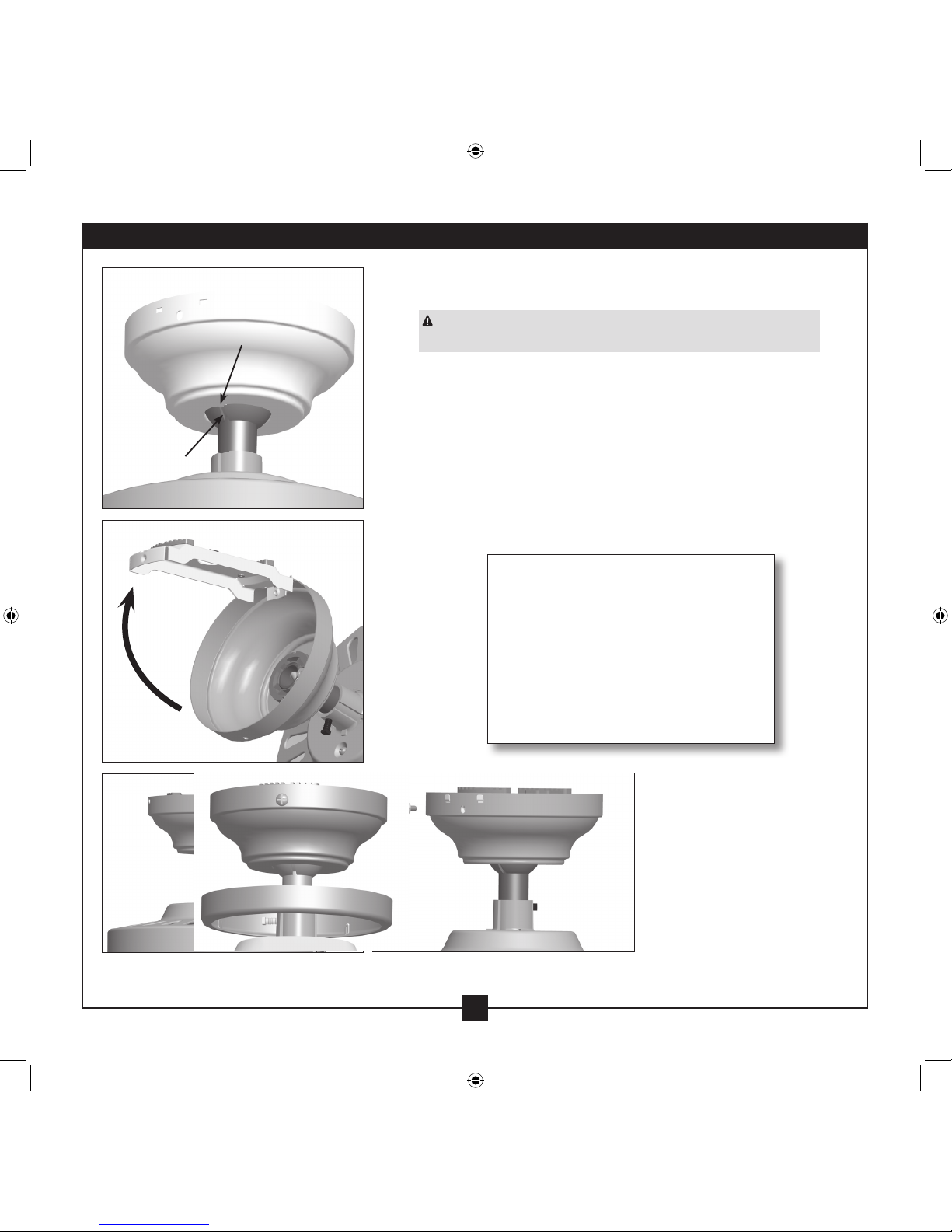

5-1. Gire la bola de suspensión de modo que la pestaña en la campana esté
asegurada en la ranura en la bola de suspensión.
ADVERTENCIA: Si no completa este paso podría causar la
caída del ventilador.
5-2. Levante el ventilador y alinee los agujeros de los tornillos de la campana
con los agujeros de montaje en la placa de techo.
5-3. Instale parcialmente un tornillo de campana en el lado opuesto a las
pestañas de la placa de techo.
5-4. Instale parcialmente otro tornillo de campana en el agujero entre las dos
pestañas de la placa de techo. Apriete firmemente ambos tornillos.
5-5. Con las dos manos empuje el anillo de la moldura de campana hasta la
parte superior de la campana. Escuchará un clic y el anillo de la moldura
de campana quedará asegurado en posición.
Paso 5-4
Paso 5-1
Paso 5-2
Ranura
Pestaña
Paso 5-3 Paso 5-5
Si necesita retirar el anillo de la moldura de
campana, siga estos pasos:
1. Ubique los indicadores de las pestañas,
pequeñas protuberancias en la parte
superior de las mismas.
2. Presione firmemente en los lados
opuestos del anillo hacia la campana.
Las pestañas se doblarán liberando el
anillo de la moldura de la campana.
5 • Instalación de la campana

11
42450-02 • 11/18/10 • Hunter Fan Company
Los ventiladores Hunter usan varios estilos de soportes de aspa (elementos
que fijan las aspas al ventilador).
6-1. Su ventilador puede incluir arandelas de caucho para las aspas. Si su
ventilador tiene arandelas de caucho, introdúzcalas a mano en los
agujeros en las aspas.
6-2. Fije cada aspa a cada soporte de aspa usando tres tornillos de montaje
del aspa. Si ha usado arandelas de caucho, las aspas pueden parecer lige-
ramente flojas después que los tornillos estén apretados. Esto es normal.
6-3. Retire los tornillos de montaje del aspa y los protectores de caucho de
embalaje del motor. Nota: Algunos tornillos de montaje del aspa están
instalados en el motor para asegurar los bloques de embalaje.
6-4. Para cada aspa, introduzca un tornillo de montaje de aspa a través del
soporte de aspa y fíjelo ligeramente al ventilador. Introduzca el segundo
tornillo de montaje del aspa y luego apriete firmemente ambos tornillos
de montaje.
Paso 6-1 (Detalle)
Arandela de
caucho
Tornillo
de montaje
del aspa
Pasos 6-1 – 6-2
Paso 6-4
Tornillos de montaje
del aspa
Use con arandela de
caucho
Use sin arandela de caucho
6 • Montaje de las aspas

12
42450-02 • 11/18/10 • Hunter Fan Company
Su ventilador Hunter incluye un conjunto de artefacto de iluminación
integrado y. una tapa de la caja del interruptor y un botón tapón opcionales.
Esto le permite la opción de instalar el ventilador con el artefacto de
iluminación O sin él. Los pasos siguientes lo guían ya sea que instale un
artefacto de iluminación o no.
ADVERTENCIA: Use sólo el artefacto de iluminación suministrado con
este modelo de ventilador.
7-1. Para fijar la caja superior del interruptor, instale parcialmente dos
tornillos de montaje en la placa de montaje de la caja del interruptor.
7-2. Pase el conector superior a través de la abertura central de la caja del
interruptor.
7-3. Alinee las ranuras de bocallave en la caja con los tornillos de montaje.
7-4. Gire la caja contra el sentido de las agujas del reloj hasta que los tornillos
de montaje están firmemente colocados en el extremo angosto de las
ranuras de bocallave. Instale el tornillo de montaje restante en la caja.
Apriete los tres tornillos firmemente.
PRECAUCIÓN: Asegúrese de que la caja superior del interruptor
esté fijada firmemente a la placa de montaje. La fijación y el ajuste
incorrectos de los tres tornillos de montaje del conjunto pueden
causar que la caja del interruptor y el accesorio de iluminación caigan.
7-5. Si desea instalar el artefacto de iluminación, proceda ahora con el
paso 7-6.
Si no desea instalar el artefacto de iluminación, debe desinstalarlo
ahora. Consulte “Desinstalación del artefacto de iluminación” el
paso 7-15. Luego de que haya desinstalado el artefacto de iluminación,
continúe con el paso 7-6.
Pasos 7-1 – 7-3
Tornillo
de montaje
de la caja
Caja
superior del
interruptor
7 • Completando su instalación con un artefacto de iluminación o sin él

42450-02 • 11/18/10 • Hunter Fan Company
Caja inferior
del interruptor
Conector
Tornillo
de montaje
de la caja
Detalle
del Conector
Pasos 7-6 – 7-7

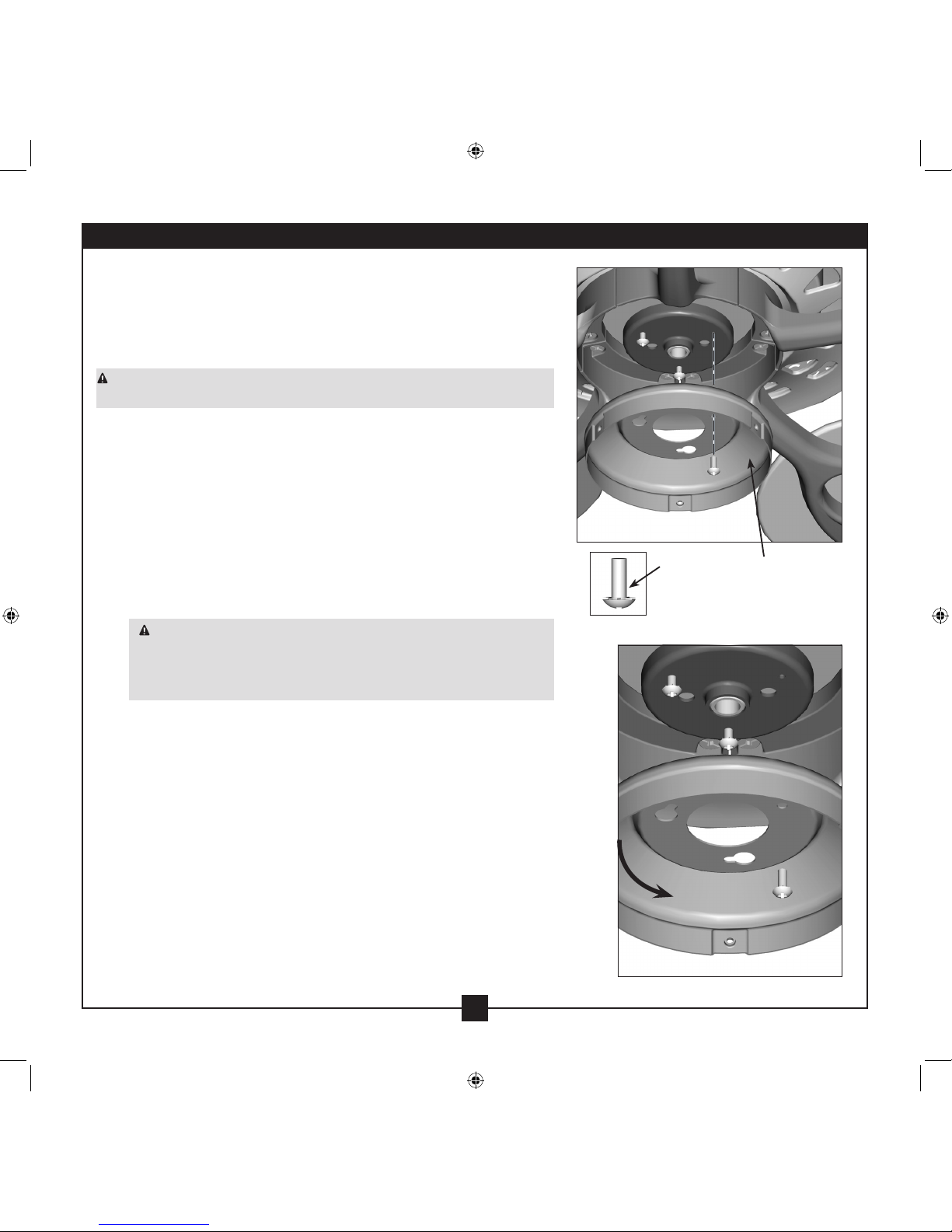

7-5. Para fijar la caja inferior del interruptor, conecte el conector superior
del motor al conector inferior en el conjunto de la caja inferior del
interruptor.
Nota: Ambos conectores están polarizados y sólo encajan juntos de
una manera. Asegúrese de que los conectores estén correctamente
alineados antes de conectarlos. Una incorrecta conexión puede causar
una operación inadecuada y dañar el producto.
7-6. Coloque el conjunto de la caja inferior del interruptor sobre la caja
superior del interruptor. Alinee los agujeros de los tornillos laterales
en las cajas superior e inferior del interruptor. Fije la caja inferior del
interruptor a la caja superior con tres tornillos de montaje.
7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)
13
Nota: De acuerdo con los reglamentos federales de los EE.UU.
sobre el uso de la energía, este ventilador de techo incluye
un dispositivo que restringe la potencia de su luz. Si excede
el límite de de la calcomanía sobre potencia MÁX. colocada
en el portalámparas puede crear un riesgo de incendio o
la operación incorrecta. Si las luces no parecen funcionar
correctamente, vea la sección de localización de fallas.

14
42450-02 • 11/18/10 • Hunter Fan Company
7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)
Instalación de la pantalla de vidrio
7-8. Primero instale bombillas B10 tipo candelabro (máximo 60 vatios)
en los portalámparas.
7-9. Fije el tirador de cadena adicional (incluido) al tirador de cadena del
ventilador usando el conector separable. (El conector separable se
encuentra en el extremo de la cadena adicional)
7-10. Pase los tiradores de cadena del ventilador por los agujeros en el disco de
metal. Luego, pase el tirador de cadena del ventilador a través del agujero
en el centro de la pantalla de vidrio.
7-11. Enrosque el tirador de la luz a través del agujero en el centro de la
pantalla.
7-12. Coloque la placa de cubierta contra la pantalla. Alinee los agujeros en la
placa de cubierta y la pantalla.
7-13. Pase los tiradores de cadena
del ventilador y de la luz
a través de los agujeros
apropiados.
7-14. Pase el tirador de la luz
a través de la cubierta
ornamental y atornille esta
cubierta firmemente en el
extremo de la varilla roscada.
Bombillas
(B10 con base
tipo candelabro,
máximo 60 vatios)
Varilla metálica
Disco metálico
Pantalla de vidrio
Placa de cubierta
Cubierta ornamental
Conector
desmontable

15
42450-02 • 11/18/10 • Hunter Fan Company
7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)
Desinstalación del artefacto de iluminación
7-15. Para desinstalar el artefacto de iluminación, primero desconecte
los conectores entre el alambre negro y el alambre negro/blanco.
7-16. Desconecte los conectores entre los dos alambres blancos.
7-17. Desinstale la tuerca y la arandela del extremo del artefacto de
iluminación dentro de la caja inferior del interruptor.
7-18. Desenrosque la varilla roscada del artefacto de iluminación de la caja
inferior del interruptor.
7-19. Retire el artefacto de iluminación de la caja tirando de los alambres
desconectados a través del agujero en el centro de la caja inferior del
interruptor.
Nota: Al retirar los alambres, tire del conector delgado (macho)
primero y luego del otro (hembra) a través del agujero.
7-20. Instale los terminales simulados (incluidos en la bolsa de
componentes) en los dos alambres desconectados en la caja inferior
del interruptor.
7-21. Instale la tapa y el botón taponador en la caja inferior del
interruptor.
7-22. Luego de que haya desinstalado el artefacto de iluminación, continúe
con el paso 7-6.
Caja
inferior del
interruptor
Terminal simulado
macho
Terminal simulado
hembra
Paso 7-21
Tapa
Botón de
tapón
Varilla
Pasos 7-17 – 7-19

16
42450-02 • 11/18/10 • Hunter Fan Company
En clima cálido, use el flujo de
aire hacia abajo
En clima frío, use el flujo de
aire hacia arriba
8-1. Encienda la alimentación eléctrica al ventilador.
8-2. La cadena del ventilador controla la potencia del ventilador. a cadena
tiene cuatro ajustes en secuencia: Alto, Medio, Bajo y Apagado.
• Tire la cadena suavemente para cambiar los ajustes.
• Suelte suavemente para evitar que la cadena se retraiga sobre
las aspas.
• La cadena usa un conector de separación para el caso de que
la cadena se sacuda con fuerza. Si esto sucede, simplemente
introduzca nuevamente la cadena en el conector.
8-3. Los ventiladores de techo funcionan mejor soplando aire hacia abajo
(giro de las aspas contra el sentido del reloj) en clima cálido para enfriar la
habitación con una brisa directa. En invierno, al tener la corriente de aire
del ventilador hacia arriba (giro de las aspas en el sentido del reloj) el aire
caliente atrapado en el techo se distribuirá alrededor de la habitación sin
causar una corriente de aire.
8-4. Para limpiar los acabados, use una escobilla suave o un paño sin hilachas
para evitar ralladuras. Puede usar una aspiradora con una boquilla de
escobilla para eliminar el polvo más pesado. Elimine las superficies
manchadas o con suciedad acumulada con un detergente suave y un paño
ligeramente humedecido. Puede usar un producto de uso estético, pero
nunca use productos abrasivos ya que dañarán el acabado.
8-5. Limpie las aspas con acabado de madera con un paño para pulir muebles.
Ocasionalmente, puede aplicar una ligera capa de cera para muebles para
brindarle mayor protección y belleza. Limpie las aspas pintadas y las de
alto brillo en la misma forma que el acabado del ventilador.
Para cambiar la dirección del flujo de aire
Apague el ventilador y deje que se detenga por completo.
Deslice el interruptor de inversión en el ventilador a la
posición opuesta. Vuelva a encender el ventilador.
Interruptor
de inversión
8 • Operación y limpieza de su ventilador de techo

17
42450-02 • 11/18/10 • Hunter Fan Company
Problema: No sucede nada; el ventilador no se mueve.
1. Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.
2. Afloje la campana y verifique todas las conexiones de acuerdo con la sección Cableado del ventilador.
3. Verifique las conexiones en la caja del interruptor.
4. Empuje el interruptor de inversión del motor firmemente hacia la izquierda o a la derecha para asegurar que el
interruptor esté conectado.
5. Tire la cadena para asegurarse de que está encendido.
6. Retire los topes protectores de embalaje.
Problema: Operación ruidosa.
1. Apriete los tornillos del soporte de aspa hasta que estén ajustados.
2. Verifique que el aspa no esté agrietada. Si fuera así, reemplace todas
las aspas.
Problema: Excesivo bamboleo.
1. Si su ventilador se bambolea durante la operación, use el kit de equilibrio incluido y las instrucciones para
equilibrar el ventilador.
2. Apriete todos los tornillos del soporte de aspa.
3. Apague la alimentación eléctrica, apoye el ventilador muy cuidadosamente, y verifique que la bola de suspensión esté
asentada correctamente.
Problema: Las luces se apagan inesperadamente, pero el ventilando continúa funcionando.
1. Verifique que la potencia y el tipo de bombillas instaladas cumplan las especificaciones de la calcomanía sobre
potencia MÁX. colocada en el portalámparas.
2. Apague la alimentación del ventilador en el interruptor de pared. Espere 5 minutos, después restablezca la
alimentación eléctrica al ventilador.
Problema: Las bombillas CFL parpadean cuando son controladas con un control de atenuación de luz remoto o
de pared.
1. Las bombillas CFL por lo general no están hechas para usar con control de atenuación. Reemplace las bombillas
CFL con bombillas regulables o instale el ventilador en una ubicación sin control de atenuación de luz
Si necesita repuestos o servicio, llame al 888-830-1326 o
visite nuestro sitio Web en http://www.hunterfan.com.
Hunter Fan Company
7130 Goodlett Farms Pkwy. #400
Memphis, Tennessee 38016
9 • Localización de fallas
