Hunter 23683 User manual

 41922-02•12/17/07
Para sus registros y Asistencia de
garantía
Nombre de modelo: ________________
Catálogo/ModeloNo: _______________
Node serie: ______________________
Fecha de compra: __________________
Lugar de compra: __________________
Para referencia, también adjunte su recibo
o una copia de su recibo al manual.

2
HunterFanCompany 41922-02•12/17/07
Su nuevo ventilador de techo Hunter®es una adición a su hogar u
oficina que proporcionará comodidad y rendimiento por muchos años.
Este manual de instalación y operación le proporciona instrucciones
completas para instalar y operar su ventilador.
Estamos orgullosos de nuestro trabajo. Apreciamos la oportunidad de
suministrarle el mejor ventilador de techo disponible del mundo.
Antes de instalar su ventilador, para sus registros y ayuda con la
garantía, registre la información de la caja y la placa Hunter (ubicada en
la parte superior del alojamiento del motor del ventilador).
Precauciones y advertencias
•Leadetenidamentetodoelmanualantesdecomenzarla
instalación. Guarde estas instrucciones.
•SolamenteusepiezasderepuestoHunter.
•Parareducirelriesgodelesionespersonales,conectedirectamente
el ventilador a las estructuras de soporte del edificio de acuerdo con
estas instrucciones, y use sólo la tornillería suministrada.
•Paraevitarposibleschoqueseléctricos,antesdeinstalarsu
ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor
de pared respectivo. Si no puede bloquear los interruptores
automáticos en la posición de apagado, asegure firmemente una
forma destacada de advertencia, como una etiqueta de seguridad,
en el tablero de servicio.
•Todoelcableadodeberealizarsedeacuerdoconloscódigos
eléctricoslocalesynacionalesyconlanormaANSI/NFPA70.Sino
estáfamiliarizadoconelcableado,empleeunelectricistacalicado.
•Parareducirelriesgodelesionespersonales,nodobleelsistemade
fijación de las paletas cuando instale, equilibre o limpie el ventilador.
Jamásintroduzcaobjetosextrañosentrelaspaletasdelventilador
en rotación.
•Parareducirelriesgodeincendio,choqueeléctrico,odañoalmotor,
NO use este ventilador con ningún dispositivo de estado sólido para
control de velocidad. Solamente use controles de velocidad Hunter.
Tabla de contenido
1•Preparándose ....................................................4
2•Instalacióndelaplacadetecho..............5
3•Montajeysuspensióndelventilador...6
4•Conguracióndeltransmisoryel
receptor remotos.............................................7
5•Cableadodelventilador..............................8
6•Instalacióndelacampanaydelanillo
de la moldura de campana ........................9
7• Montajedelaspaleta .................................. 10
8•Instalacióndelkitdeluz .......................... 11
9•Operacióndelcontrolremotoy
montaje de su soporte............................... 13
10•Operaciónylimpiezadesutecho ... 14
11•Localizacióndefallas............................... 15
Bienvenido
© 2006 Hunter Fan Company

3
41922-02•12/17/07 HunterFanCompany
Elección del instalador y accesorios opcionales
Formas de montaje e Installer’s Choice®
El sistema de montaje de 3 posiciones patentado por Hunter le
proporcionaunamáximaexibilidadyfacilidaddeinstalación.Puede
instalar su ventilador Hunter en tres maneras, dependiendo de la altura
deltechoydesuspreferencias:Perlbajo,EstándaroMontajeen
ángulo. Los pasos en este manual incluyen instrucciones para los tres
métodos de montaje Installer’s Choice.
Accesorios opcionales
Considere usar accesorios opcionales de Hunter, como un control de
velocidad de pared o remoto. Para instalar y usar los accesorios, siga
las instrucciones incluidas con cada producto. Para un funcionamiento
óptimo y silencioso de su ventilador Hunter, sólo use controles de
velocidad Hunter.
El montaje de perfil bajo se instala cerca
del techo, recomendado para techos
bajos, menores que 8 pies (2.40 m) de
altura
El montaje estándar cuelga del
techo mediante una varilla (incluida),
recomendado para techos de 8 pies (2. 4
m) o más altos.
El montaje en ángulo se recomienda
para un techo abovedado o angulado.
Para techos más altos que 8 pies
(2.4 m), puede adquirir varillas
deextensiónHunter.Todoslos
ventiladores Hunter usan robustos
tubosde3/4”dediámetro
para asegurar la estabilidad y el
funcionamiento sin bamboleos.
34° Máx
Inclinación

4
HunterFanCompany 41922-02•12/17/07
Para instalar un ventilador de techo, asegúrese de poder hacer lo
siguiente:
•Localizarlaviguetadetechouotroapoyoadecuadoeneltecho.
•Taladraragujeroseinstalartornillosparamadera.
•Identicaryconectarlosalambreseléctricos.
•Levantar40libras(18Kg).
Si necesita ayuda para instalar el ventilador, su representante de ventas
Hunter puede recomendarle a un instalador o electricista calificado.
Herramientas
Necesitará las siguientes herramientas para instalar el ventilador:
 •Taladroeléctricoconreceptáculode9/64”
 •Destornilladorestándar(serecomiendaconpuntamagnética)
 •DestornilladordecabezaPhillips(serecomiendaconpunta 
magnética)
 •Llaveoalicates
 •Escalera(laalturadependedelsitiodeinstalación)
Vericación de los componentes de su ventilador
Desempaqueconcuidadosuventiladorparaevitardañosenlas
piezas.Consultelaguíadepiezasincluidas.Revisesielmotorolas
hojas del ventilador sufrieron algún daño durante el envío. Si alguna
piezafaltaoestádañada,contacteasudistribuidorHunterollameal
departamento de servicio al cliente al 888-830-1326.
Preparación del sitio del ventilador
Antesdecomenzarainstalarsuventilador,sigatodaslasinstrucciones
delahojadesglosable“Preparacióndelsitiodelventilador”.La
adecuada ubicación y fijación del ventilador a la estructura del edificio
son indispensables para obtener una operación segura y confiable, una
máximaecienciayunahorrodeenergía.
1 • Preparándose
¿Va a instalar varios ventiladores?
Si va a instalar más de un ventilador,
mantenga las hojas y las paletas de
hierro (si aplica) en conjuntos, tal
como fueron enviadas.

5
41922-02•12/17/07 HunterFanCompany
2-1. Taladredosagujerospilotosenlaestructuradesoportedemadera
atravésdelosagujerosmásexterioresenlacajadesalida.Los
agujerospilotodebentener9/64”dediámetro.
2-2. Su ventilador incluye cuatro aisladores de ruido de neopreno
(“aisladores”).Ubiquelosaisladoresentrelaplacadetechoy
el techo insertando las áreas elevadas en cada aislador en los
agujeros en la placa de techo.
2-3. Paseloscablesdeconexióndelacajadesalidaatravésdelagujero
en medio de la placa de techo.
2-4. Alinee los agujeros ranurados en la placa de techo con los agujeros
piloto que taladró en la estructura de soporte de madera. Para un
correcto alineamiento, use los agujeros ranurados directamente
uno frente al otro.
Nota: Los aisladores deben estar a nivel con el techo.
2-5. Coloqueunaarandelaplanaencadaunodelosdostornillosde3”
y páselos a través de los agujeros ranurados en la placa de techo
dentro de los agujeros piloto que taladró.
  Aprietelostornillosenlosagujerospilotode9/64”;nouse
lubricantes en los tornillos. No apriete demasiado.
Paso 2-2
Arandela plana
Tornillode3”
Pasos 2-3 – 2-5
2 • Instalación de la placa de techo
Para techos inclinados: Asegúrese de
orientar la placa de techo de modo
quelasechasimpresasenlaplaca
estén señalando hacia el punto más
alto del techo.
Placa de
techo
Aislador

6
HunterFanCompany 41922-02•12/17/07
3 • Montaje y suspensión del ventilador
Pasos 3-4 – 3-5
Rosetadeperlbajo
Paso 3-6
Agujero
enU
Puede instalar su ventilador con un montaje estándar (pasos 3-1 – 3-2)
o con el montaje de perfil bajo (pasos 3-3 – 3-5).
3-1. Para ensamblar el ventilador de manera que esté suspendido
desdeuntechoplanooinclinado,introduzcalavarillaatravés
de la campana y el anillo de la moldura de campana. Pase los
alambres del ventilador a través de la varilla.
3-2.Aojeeltornillodejacióndecabezacuadradaeneladaptador
para instalar el conjunto de tubo y bola. Nota: Cuando esté
instalado el conjunto de tubo y bola, se verán 2 o 3 hilos de rosca
eneltubo;estoesnormal.Aprietermementeeltornillode
fijación con una llave de tuercas o unos alicates. Avance hasta el
Paso 3-6.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
3-3.Retireeltornillodejacióndeladaptador.
3-4. Coloque la arandela de perfil bajo (labio arriba) en la campana.
Asegúrese que el conductor verde de tierra esté señalando arriba
hacia el techo.
Note:Paraunmontajedeperlbajo,lavarillasereemplazaconla
arandela de perfil bajo. Vea los Pasos 3-3 – 3-5.
3-5. Alinee los agujeros en la arandela con los agujeros en el adaptador.
Ensamblermementecontrestornillos#8-32x3/4”.
3-6. Levante el ventilador y ponga el gancho en la placa de techo a
travésdelagujeroenUenelborde.
ADVERTENCIA: El ventilador puede fallar si no se ensambla
como se indica en estas instrucciones de instalación.
Pasos 3-1 – 3-2
Varilla
Campana
Anillo de la
moldura de
campana
Tornillode
fijación
Tornillo#8-32x3/4”

7
41922-02•12/17/07 HunterFanCompany
4 • Configuración del transmisor y el receptor remotos
Ahora debe ajustar los puentes en el transmisor y receptor remotos para
que coincidan.
4-1. Cambie la posición de los puentes en el transmisor y el receptor.
Asegúrese de que la posición del puente en el emisor coincide
con la posición del puente en el receptor. Si no coinciden, el
controlador no funcionará. Lea en la caja de abajo las instrucciones
para configurar los puentes.
4-2. Instale la batería de 12 voltios incluida en el transmisor.
PRECAUCIÓN: El dispositivo de control remoto cumple con la parte 15 de las
reglasFCC.LoscambiosomodicacionesnoaprobadasexpresamenteporHunterFan
Company pueden anular su autoridad para operar este equipo.
La operación está sujeta a las dos siguientes condiciones:
1. Este dispositivo no debe causar interferencias perjudiciales.
2. Este dispositivo debe soportar cualquier interferencia recibida, incluyendo las que
puedan causar una operación no deseada.
Nota: Úselo con un ventilador que incluya un interruptor manual con espacio de aire
(interruptordepared“ON-OFF”normal).
ADVERTENCIA:Lacargamáximadelventilador,1amperio;lalámparadebeser
comomáximode100vatios.Nouseningúncontroldevelocidadconesteproducto.
Ajuste de los puentes
Cuando dos o más ventiladores están ubicados cercanos entre sí, puede
quererqueelreceptor/transmisordecadaunoestéconguradoconun
código diferente, de modo que la operación de uno no afecte la operación
de los otros.
En el transmisor puede acceder a los puentes desde el compartimiento de
la batería. Los puentes son muy pequeños. Puede moverlos fácilmente con
unpequeñopardealicatesopinzas.¡IMPORTANTE! Antes de cambiar los
puentes, asegúrese que la batería no esté conectada al transmisor.
Ejemplo de configuración de puentes
Receptor1 Receptor2
Transmisor2Transmisor1
4 = inactivo
3 = activo
2 = activo
1 = activo
4 = inactivo
3 = activo
2 = inactivo
1 = activo

8
HunterFanCompany 41922-02•12/17/07

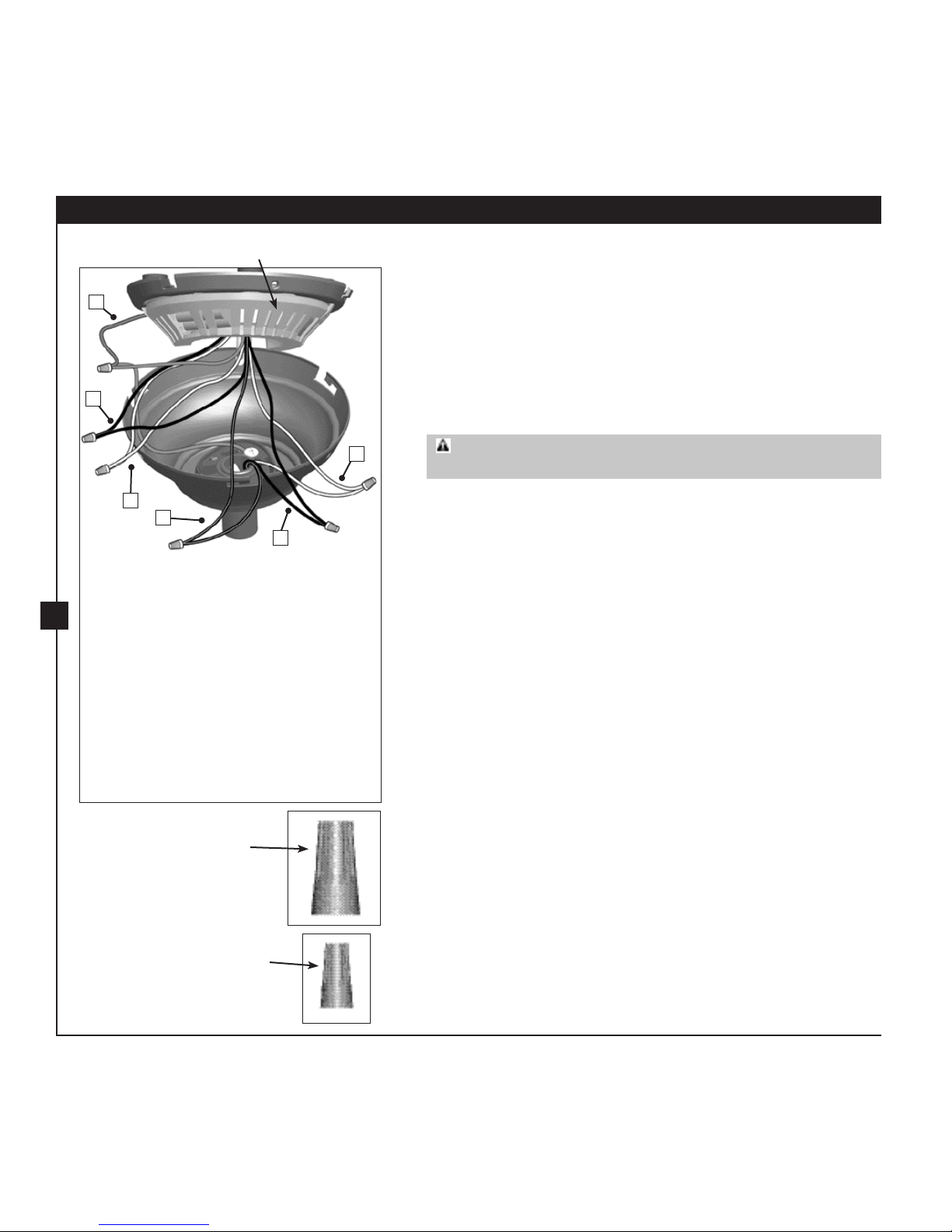

5 • Cableado del ventilador
Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con
el cableado, emplee un electricista calificado.
5-1. Asegúrese que la alimentación sigue apagada.
5-2. Paraconectarlosalambres,sostengalosextremosdelosalambres
juntosycoloqueunempalmeplásticosobreellos;luegotuerzaen
el sentido de las agujas del reloj hasta que quede apretado. Para
todasestasconexiones,uselosempalmesplásticosmásgrandes
suministrados.
PRECAUCIÓN: Asegúrese que no hayan visibles alambres pelados
nitrenzadosdespuésdehacerlasconexiones.
5-3. Conecte el alambre de tierra del techo al alambre verde de tierra
de la placa de techo y al alambre verde de tierra de la varilla o la
arandela de perfil bajo.
5-4. Usandolosempalmesplásticosgrandes,conecteelalambreblancoy
el alambre negro del techo de la siguiente manera:
• Elalambreblanco(común)dealimentacióndeltechocon
el alambre blanco del receptor (marcado en la etiqueta roja
“NEUTRALIN”)
• Elalambrenegrodealimentacióndeltechoconelalambrenegro
delreceptor(marcadoenlaetiquetaroja“LIVEIN”)
5-5. Usandolosempalmesplásticospequeños,conectelosalambresdel
ventilador de la siguiente manera:
• Elalambrenegrodelventiladoralalambrenegrodelreceptor
(marcadoenlaetiquetablanca“FAN”)
• Elalambreblancodelventiladoralalambreblancodelreceptor
(marcadoenlaetiquetablanca“LIGHTANDFANCOMMON”)
• Elalambrenegro/blancodelventiladoralalambrenegro/blanco
delreceptor(marcadoenlaetiquetablanca“LIGHTOUT”)
5-6. Revisecadaconexiónparaasegurarsedequeningúncablepelado
omazodecablesquedenalavista.Introduzcatodosloscablesy
dentro de la caja de salida a través del agujero de la placa de techo.
5-7. Ranurasenlaplacadetechodemodoquedescanseentrelaplaca
y el techo. Empújelo al borde de la placa para obtener una mejor
recepción.
Empalme
plástico
grande
Pasos 5-3 – 5-7
Empalme
plástico
pequeño
Receptor
Paso 5-3
A •Tierra/Verde
Paso 5-4
B •TechoNegro
 •ReceptorNegro:“LIVEIN”
C •TechoBlanco
 •ReceptorBlanco:“NEUTRALIN”
Paso 5-5
D •VentiladorNegro/Blanco
 •ReceptorNegro/Blanco:“LIGHTOUT”
E •VentiladorNegro
 •ReceptorNegro:“FAN”
F •ReceptorBlanco: “LIGHTANDFANCOMMON”
 •VentiladorBlanco
A
B
C
E
F
D

9
41922-02•12/17/07 HunterFanCompany
6 • Instalación de la campana y del anillo de la moldura de campana
6-1. Sosteniendo la campana, levante el ventilador fuera del gancho.
6-2. Alinee las ranuras en la campana con las pestañas en la placa de
techo.
6-3. Eleve la campana por encima de la placa de techo. Gire la
campana en el sentido de las agujas del reloj hasta que las
pestañas en la placa de techo se conecten totalmente con las
ranuras en la campana.
6-4. Coloque los tres tornillos de la campana en forma holgada, uno a
lavez.Cuandoesténcolocadoslostrestornillos,apriételos.
6-5. Con las dos manos empuje el anillo de la moldura de campana
hasta la parte superior de la campana. Escuchará un clic y el anillo
quedará asegurado en posición.
Sinecesitaretirarelanillodelamolduradecampana,siga
estos pasos:
 1.Ubiquelosindicadoresdelaspestañas,pequeñas
protuberancias en la parte superior de las mismas.
2. Presione firmemente en los lados opuestos del anillo
hacia la campana. Las pestañas se doblarán liberando
el anillo de la moldura de la campana.
Tornillodela
campana
Paso 6-2
Anillo de la
moldura de
campana
Campana
Placa de
techo
Paso 6-3
Pasos 6-4 – 6-5

10
HunterFanCompany 41922-02•12/17/07
7 • Montaje de las paletas
Los ventiladores Hunter usan varios tipos de soportes de paleta
(elementos que fijan la paleta al ventilador).
7-1. Suventiladorpuedeincluirarandelasdecauchoparalaspaletas.Si
suventiladortienearandelasdecaucho,introdúzcalasamanoen
los agujeros en las paletas.
7-2. Fijecadapaletaacadasoportedepaletausandotrestornillosde
montaje de paleta. Si ha usado arandelas de caucho, las paletas
puedenparecerligeramenteojasdespuésquelostornillosestén
apretados. Esto es normal.
7-3. Hayalgunostornillosdemontajeinstaladosenelmotorpara
asegurarlosbloquesdeembalaje.Retirelostornillosdemontaje
del aspa y los protectores de caucho del motor. Guarde los
tornillos y deseche los topes protectors.
7-4. Paracadapaleta,introduzcauntornillodemontajedepaleta
a través del soporte de paleta, y fije ligeramente al ventilador.
Introduzcaelsegundotornillodemontajedelapaletayapriete
firmemente ambos tornillos de montaje.
Paso 7-1 (Detalle)
Arandela de
caucho
Tornillodemontajede
paleta
Useconarandeladecaucho
Usesinarandeladecaucho
Tornillodemontaje
de la paleta
Pasos 7-1 – 7-2
Paso 7-4

11
41922-02•12/17/07 HunterFanCompany
8 • Instalación del kit de luz
ADVERTENCIA:Usesóloelartefactodeiluminaciónsuministradocon
este modelo de ventilador.
8-1. Para fijar la caja superior del interruptor, instale parcialmente
dos tornillos de montaje en la placa de montaje de la caja del
interruptor.
8-2. Pase el conector superior a través de la abertura central de la caja
del interruptor.
8-3. Alinee las ranuras de bocallave en la caja con los tornillos de
montaje.
8-4. Gire la caja en sentido antihorario hasta que los tornillos de
montajeestánrmementecolocadosenelextremoangostodelas
ranuras de bocallave. Instale el tornillo de montaje restante en la
caja. Apriete los tres tornillos firmemente.
PRECAUCIÓN: Asegúrese que la caja superior del interruptor
esté fijada firmemente a la placa de montaje. La fijación y el ajuste
incorrectos de los tres tornillos de montaje del conjunto pueden
causar que el accesorio de iluminación caiga.
Pasos 8-1 – 8-3
Tornillodel
conjunto
de la caja
Caja
superior del
interruptor
Paso 8-4

12
HunterFanCompany 41922-02•12/17/07
8-5. Para fijar la caja inferior del interruptor, conecte el conector
superior del motor al conector inferior en el conjunto de la caja
inferior del interruptor.
Nota:Ambosconectoresestánpolarizadosysóloencajan
juntos de una manera. Asegúrese que los conectores estén
correctamentealineadosantesdeconectarlos.Unaincorrecta
conexiónpuedecausarunaoperacióninadecuadaydañarel
producto.
8-6. Coloque el conjunto de la caja inferior del interruptor sobre la
caja superior del interruptor. Alinee los agujeros de los tornillos
laterales en las cajas superior e inferior del interruptor. Fije la caja
inferior a la superior con tres tornillos.
8-7. Parainstalarcadapantalla,primeroaojelostrestornillosde
mano.
8-8. Levante la pantalla al artefacto de illuminación. Apriete
firmemente los tornillos de mano.
8-9. Instale B10bombillastipocandelabro(máximo60vatioscadauna).
Nota: Los diseños de la pantalla de vidrio pueden variar.
Caja inferior
del interruptor
Conector
Tornillodel
conjunto de la caja
Detallede
conector
Pasos 8-5 – 8-6
8 • Instalación del kit de luz (continuación)
Pasos 8-7 – 8-9
Tornillode
mano
Pantalla
Bombilla

13
41922-02•12/17/07 HunterFanCompany
9 • Operación del control remoto y montaje de su soporte
9-1. El transmisor remoto tiene botones individuales para apagar y
encender el ventilador y para controlar la velocidad del ventilador.
9-2. Para una mejor operación, arranque el ventilador en alta velocidad
y luego selecciona la velocidad deseada.
9-3. Elbotóndelaluzenciendelalámparaasumáximaintensidad.
Paraatenuarlaluz,mantengapresionadoelbotóndeluzhasta
que obtenga la intensidad de iluminación deseada. Presione el
botóndeluzotravezparaapagarlailuminación.
9-4. Presione el botón OFF para apagar el ventilador.
9-5. Cuando sea necesario, reemplace la batería con una batería de 12
voltios,23A,MN-21oequivalente.
9-6. Puede montar el portacontrol remoto en cualquier placa
de interruptor con los tornillos que ya están en la placa. O,
simplemente, puede montar el portacontrol en la pared.
Luzdel
ventilador
Pasos 9-1 – 9-4
Paso 9-5
Velocidad
alta del
ventilador Velocidad
media del
ventilador
Velocidad
baja del
ventilador Ventilador
apagado
Paso 9-6

14
HunterFanCompany 41922-02•12/17/07
10 • Operación y limpieza de su techo
10-1. Encienda la alimentación eléctrica del ventilador.
10-2. Los ventiladores de techo funcionan mejor soplando aire hacia
abajo (giro de las paletas contra el sentido del reloj) en clima cálido
para enfriar la habitación con una brisa directa. En clima frío , al
tener la corriente de aire del ventilador hacia arriba (giro de las
paletas en el sentido del reloj) el aire caliente atrapado en el techo
se distribuirá alrededor de la habitación sin causar una corriente
de aire .
10-3. Para limpiar los acabados, use una escobilla suave o un paño sin
hilachas para evitar rayaduras. Puede usar una aspiradora con
una boquilla de escobilla para eliminar el polvo más pesado.
Elimine las superficies manchadas o con suciedad acumulada
con un detergente suave y un paño ligeramente humedecido.
Puede usar un producto de uso estético, pero nunca use
productos abrasivos ya que dañarán el acabado.
10-4. Limpie las paletas con acabado de madera con un paño para
pulir muebles. Ocasionalmente, puede aplicar una ligera capa
deceraparamueblesparabrindarlemayorprotecciónybelleza.
Limpie las paletas pintadas y las de alto brillo en la misma forma
que el acabado del ventilador.
En clima cálido,useelujode
aire hacia abajo
En clima frío,useelujode
aire hacia arriba
Para cambiar la dirección del flujo de aire
Apague el ventilador y deje que se detenga por completo.
Desliceelinterruptordeinversiónenelventiladorala
posición opuesta. Vuelva a encender el ventilador.
Interruptor de
inversión

15
41922-02•12/17/07 HunterFanCompany
Problema: No sucede nada; el ventilador no se mueve.
1. Encienda la alimentación eléctrica, reemplace el fusible o
restablezcaelinterruptorautomático.
2.Aojelacampanayveriquetodaslasconexionesdeacuerdocon
la sección Cableado del ventilador.
3.Veriquelasconexionesenlacajadelinterruptor.
4. Empuje el interruptor de inversión del motor firmemente hacia
laizquierdaoderechaparaasegurarqueelinterruptoresté
conectado.
5.SielLEDtransmisornoseenciende,reemplacelabateríaconuna
bateríaalcalinanuevade12voltios.SielLEDnoseenciendey
el ventilador no funciona, revise la configuración del receptor y
deltransmisor.Reérasea4 • Conguración del receptor y del
transmisor remotos para obtener más información.
Problema: Operación ruidosa.
1. Apriete los tornillos del soporte de la paleta hasta que estén
ajustados.
2. Apriete los tornillos de la paleta hasta que estén ajustados.
3. Verifique que la paleta no esté agrietada. Si fuera así, reemplace
todas las paletas.
4. Asegúrese que la pantalla esté firme.
Problema: Excesivo bamboleo.
1.Sisuventiladorsebamboleadurantelaoperación,useelkitde
equilibrio incluido y las instrucciones para equilibrar el ventilador.
2.Aprietetodaslaspaletasy/olostornillosdesoportedelaspaletas.
3. Apague la alimentación eléctrica, apoye el ventilador muy
cuidadosamente, y verifique que la bola de suspensión esté
asentada correctamente.
Si necesita repuestos o servicio, llame al
888-830-1326 o visite nuestro sitio Web en
http://www.hunterfan.com.
Hunter Fan Company
2500 Frisco Avenue
Memphis,Tennessee38114
11 • Localización de fallas
