Hunter 25658 Manual

Blade Set
Blade
Iron Set
Wood Screw
Wood Screw Mounting
Isolator
Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Wire Nut
Canopy
Trim Ring
Canopy
Flat Washer
Low Profile Washer
46
7
3
4
2
Setscrew
Ceiling Plate
Locking Screw
Screw, Machine, 6-32
Motor Housing Assembly
Hanger Ball /
Downrod
Assembly
Switch /
Housing
Assembly
Switch Housing,
Alternate
Globe / Shade
Canopy Screw
Balancing Kit
Blade Assembly Screw
Screw, Blade Iron Armature
Blade Grommet66
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
R
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased

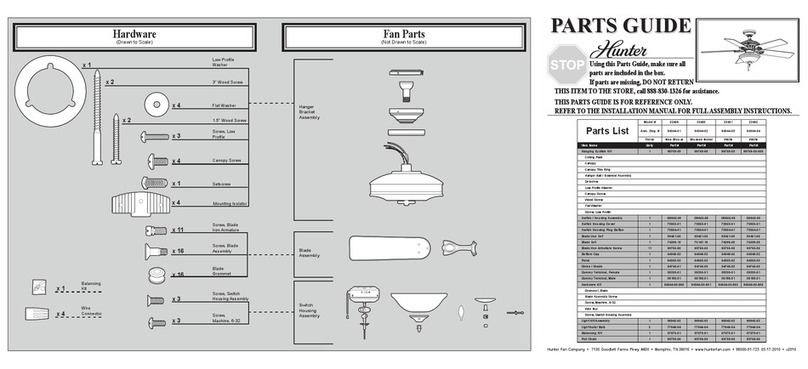

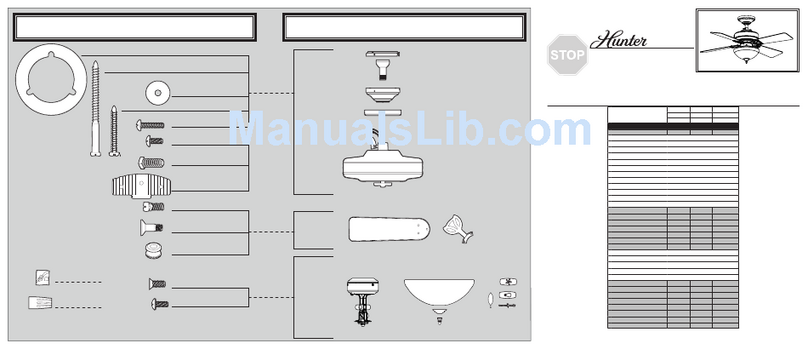

PARTS GUIDEPARTS GUIDE
PARTS GUIDEPARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
98000-01-414
4/18/05
Black Neoprene
Washer
28
170
150
65
64
100 62
71 68
27
70
44
75
69
203
67
47 8
Screw, Switch Housing
Assembly
131
Model # 25658
Asm. Dwg. # 94847-01
Finish Antique Black
Item # Item Name Qnty Part #
* Hanging System Kit 1 94313-13-000
2 Ceiling Plate 1 -----------
3 Canopy 1 -----------
4 Canopy Trim Ring 1 -----------
7 Hanger Ball / Downrod Assembly 1 -----------
8 Setscrew 1 -----------
27 Low Profile Washer 1 -----------
62 Canopy Screw 4 -----------
64 Wood Screw 2 -----------
65 Wood Screw 2 -----------
68 Flat Washer 4 -----------
71 Mounting Isolator 4 -----------
100 Locking Screw 3 -----------
203 Black Neoprene Washer 2 -----------
28 Switch/Housing Assembly 1 94693-01-280
170 Switch Housing, Alternate 1 85693-01-280
44 Blade Iron Set 1 94690-69-000
46 Blade Set 1 84573-24-000
47 Screw, Blade Iron Armature 10 63755-05-095
* Hardware Kit 1 94687-00-863
66 Blade Grommet 15 05989-01-000
67 Blade Assembly Screw 15 63730-06-095
69 Screw, Machine, 6-32 3 74506-36-232
70 Wire Nut 4 05172-01-000
131 Screw, Switch Housing Assembly 3 64555-01-280
75 Balancing Kit 1 07570-01-000
150 Globe / Shade 1 85523-01-000
Part List

Blade Set
Blade
Iron Set
Wood Screw
Wood Screw Mounting
Isolator
Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Wire Nut
Canopy
Trim Ring
Canopy
Flat Washer
Low Profile Washer
46
7
3
4
2
Setscrew
Ceiling Plate
Locking Screw
Screw, Machine, 6-32
Motor Housing Assembly
Hanger Ball /
Downrod
Assembly
Switch /
Housing
Assembly
Switch Housing,
Alternate
Globe / Shade
Canopy Screw
Balancing Kit
Blade Assembly Screw
Screw, Blade Iron Armature
Blade Grommet66
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
R
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased
PARTS GUIDEPARTS GUIDE
PARTS GUIDEPARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
98000-01-414
4/18/05
Black Neoprene
Washer
28
170
150
65
64
100 62
71 68
27
70
44
75
69
203
67
47 8
Screw, Switch Housing
Assembly
131
Model # 25658
Asm. Dwg. # 94847-01
Finish Antique Black
Item # Item Name Qnty Part #
* Hanging System Kit 1 94313-13-000
2 Ceiling Plate 1 -----------
3 Canopy 1 -----------
4 Canopy Trim Ring 1 -----------
7 Hanger Ball / Downrod Assembly 1 -----------
8 Setscrew 1 -----------
27 Low Profile Washer 1 -----------
62 Canopy Screw 4 -----------
64 Wood Screw 2 -----------
65 Wood Screw 2 -----------
68 Flat Washer 4 -----------
71 Mounting Isolator 4 -----------
100 Locking Screw 3 -----------
203 Black Neoprene Washer 2 -----------
28 Switch/Housing Assembly 1 94693-01-280
170 Switch Housing, Alternate 1 85693-01-280
44 Blade Iron Set 1 94690-69-000
46 Blade Set 1 84573-24-000
47 Screw, Blade Iron Armature 10 63755-05-095
* Hardware Kit 1 94687-00-863
66 Blade Grommet 15 05989-01-000
67 Blade Assembly Screw 15 63730-06-095
69 Screw, Machine, 6-32 3 74506-36-232
70 Wire Nut 4 05172-01-000
131 Screw, Switch Housing Assembly 3 64555-01-280
75 Balancing Kit 1 07570-01-000
150 Globe / Shade 1 85523-01-000
Part List
