Hunter 26487 Manual

Switch /
Housing
Assembly
Motor / Housing Assembly
Blade Set
Blade Iron Set
Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Balancing Kit
75
Blade Grommet
7Hanger Ball /
Downrod Assembly
Pull Chain Pendant
76
Ceiling Gasket
Pull Chain Pendant
78
99
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased

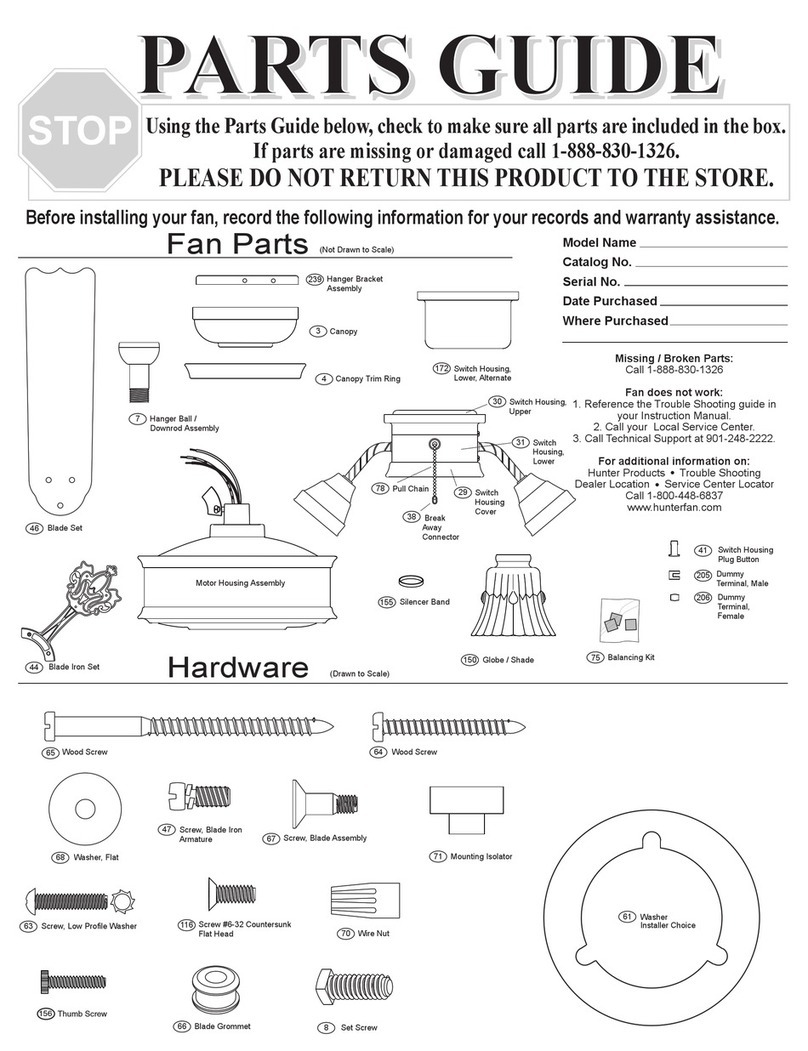

PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
Wood Screw
Wood Screw Wire NutFlat Washer
Blade Iron Armature Screw
Canopy Screw
62 Screw, Machine, 6-32
69
Ceiling Plate
Canopy
3
R
98000-01-689
04/14/2007
Blade Assembly Screw
67
Model # 26487
Asm. Dwg. # 97340-01
Finish White
Item # Item Name Qnty Part #
Hanging System Kit 1 94947-03-000
2 Ceiling Plate 1 -----------
3 Canopy 1 -----------
7 Hanger Ball / Downrod Assembly 1 -----------
62 Canopy Screw 4 -----------
64 Screw, Wood 2 -----------
65 Screw, Wood 2 -----------
68 Flat Washer 4 -----------
99 Gasket 1 -----------
28 Switch/Housing Assembly 1 97442-03-000
44 Blade Iron Set 1 97341-05-132
46 Blade Set 1 75885-57-000
47 Screw, Blade Iron Armature 11 63755-06-133
Hardware Kit 1 97340-00-860
66 Blade Grommet 16 -----------
67 Screw, Blade Assembly 16 -----------
69 Screw, 6-32 6 -----------
70 Wire Nut 4 -----------
76 Pull Chain Pendant 1 74393-08-132
78 Pull Chain Pendant 1 65399-02-132
75 Balancing Kit 1 07570-01-000
Parts List

Herrajes
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
Conjunto
de la caja
del interruptor
Juego de paletas
Juego de herrajes
para la paletas
28
Juego
equilibrador
75
Conjunto del
motor y caja
Ojal de la paleta
7Bola de suspensión
/ Conjunto del tubo
de soportez
47 Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
62
Empalme plástico
70
Tornillo, mecánico, 6-32
69
Arandela plana
68
Tornillo, de madera
65
Tornillo, de madera
64
Placa del techo
Campana
3
Pendiente de la cadena
99
Pendiente de la cadena
78
67 Tornillo, de conjunto
de paleta
No. del modelo 26487
No. del dibujo de
ensamblaje
97340-01
Acabado Blanco
No. del ítem Nombre del ítem Cantidad No. de la pieza
Equipo de sistema de colgar 1 94947-03-000
2 Placa del techo 1 -----------
3 Campana 1 -----------
7 Bola de suspension / Conjunto del tubo de soportez 1 -----------
62 Tornillo de la campana 4 -----------
64 Tornillo para madera 2 -----------
65 Tornillo para madera 2 -----------
68 Arandela plana 4 -----------
99 Pendiente de la cadena 1 -----------
28 Conjunto de la caja del interruptor 1 97442-03-000
44 Juego de herrajes para la paletas 1 97341-05-132
46 Juego de paletas 1 75885-57-000
47 Tornillo para los herrajes de las paletas 11 63755-06-133
Juego de herrajes 1 97340-00-860
66 Ojal de la paleta 16 -----------
67 Tornillo de tope 16 -----------
69 Tornillo #6-32 6 -----------
70 Tuerca para alambre 4 -----------
76 Pendiente de la cadena 1 74393-08-132
78 Pendiente de la cadena 1 65399-02-132
75 Juego equilibrador 1 07570-01-000
Lista de piezas
GUÍA DE PIEZAS
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.
Si alguna pieza falta o est rota:
Llame al telfono 1-888-830-1326
Si el ventilador no funciona:
1. Consulte la gua de localizacin de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al telfono 901-248-2222 para
obtener asistencia tcnica.
Para informaciones adicionales acerca de:
Productos Hunter Localizacin de fallas
Localizacin de distribuidores
Localizacin de centros de servicio
Llame al telfono 1-800-448-6837
www.hunterfan.com
Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.
Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTOALATIENDADONDE LO COMPR.
Nombre del modelo
No. de catlogo
No. de serie
Fecha de compra
Lugar donde se compr—
Pendiente de la cadena
76
R
98000-01-689
04/14/2007
