Hydac HDA 4800 User manual
















Benutzerhandbuch
(Originalanleitung)
User manual
(Translation of original
instructions)
Notice d’utilisation
(Traduction de l’original)
Druckmessumformer
Pressure transmitter
Transmetteurs de
Pression
HDA 4800
Mat –Nr. 669868 / Stand: 26.04.2017 D/E/F

2 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser
Dokumentation die wichtigsten Hinweise zum Bedienen und
Warten zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine
bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar
sein.
Bitte beachten Sie, dass die in dieser Dokumentation
gemachten Angaben der Gerätetechnik zu dem Zeitpunkt der
Literaturerstellung entsprechen. Abweichungen bei technischen
Angaben, Abbildungen und Maßen sind deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder
haben weitere Anregungen und Hinweise, so wenden Sie sich
bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
Email: electroni[email protected]m
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“

HDA 4800 3
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
Inhalt
1Sicherheitshinweis ________________________________________4
2Haftungsausschluss _______________________________________4
3Allgemeines ______________________________________________4
4Transport, Verpackung, Lagerung____________________________4
4.1Transport ..............................................................................................................4
4.2Verpackung...........................................................................................................4
4.3Lagerung...............................................................................................................5
5Montage _________________________________________________5
6Anschlussbelegung________________________________________6
7Technische Daten _________________________________________7
8Bestellangaben ___________________________________________8
9Lieferumfang _____________________________________________9
10Zubehör _________________________________________________9
10.1Elektrisch..............................................................................................................9
10.2Mechanisch.........................................................................................................11
11Geräteabmessungen______________________________________12

4 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
1 Sicherheitshinweis
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten
Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen
Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen
Angaben kann zu Sach- und / oder Personenschäden führen.
2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass trotz größter Sorgfalt sich Fehler eingeschlichen haben
könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nachstehend
nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus welchen
Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige Vermögensschäden.
Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober Fahrlässigkeit. Er gilt ferner
nicht für Mängel, die arglistig verschwiegen wurden oder deren Abwesenheit garantiert
wurde, sowie bei schuldhafter Verletzung von Leben, Körper und Gesundheit. Sofern wir
fahrlässig eine vertragswesentliche Pflicht verletzen, ist unsere Haftung auf den
vorhersehbaren Schaden begrenzt. Ansprüche aus Produkthaftung bleiben unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der allein
gültige.
3 Allgemeines
Falls Sie Fragen bezüglich der technischen Daten oder Eignung für Ihre Anwendungen
haben, wenden Sie sich bitte an unseren technischen Vertrieb.
Die Druckmessumformer HDA 4800 werden einzeln auf einem rechnergesteuerten
Prüfplatz abgeglichen und einem Endtest unterzogen.
Sie sind wartungsfrei und sollten beim Einsatz innerhalb der Spezifikationen (siehe
Technische Daten) einwandfrei arbeiten. Falls trotzdem Fehler auftreten, wenden Sie sich
bitte an den HYDAC SERVICE.
Fremdeingriffe in das Gerät führen zum Erlöschen jeglicher Gewährleistungsansprüche.
4 Transport, Verpackung, Lagerung
4.1 Transport
Der HDA 4000 wird in einem stabilen Karton verpackt geliefert.
Achten Sie bei der Annahme und beim Auspacken auf evtl. Transportschäden und zeigen
Sie diese dem Spediteur unverzüglich an.
4.2 Verpackung
Entfernen Sie die Verpackung erst unmittelbar vor der Montage.
Bewahren Sie die Verpackung auf, da diese bei erneutem Transport (z.B. bei
wechselnden Einsatzorten) oder einer Wiedereinlagerung optimalen Schutz für das Gerät
bietet.

HDA 4800 5
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
4.3 Lagerung
Zulässige Umgebungsbedingungen am Lagerort (siehe auch techn. Daten):
- Temperatur: -40 … +100 °C
- Feuchtigkeit: 45 … 75 % rel. Feuchte, keine Betauung
Vorsicht !
Entfernen Sie vor einer Wiedereinlagerung des Druckmessumformers (nach
Betrieb) alle anhaftenden Messstoffreste und reinigen Sie den Sensor.
Dies gilt besonders für gesundheitsgefährdende, ätzende, giftige, krebserregende,
radioaktive und ähnliche Messstoffe.
5 Montage
Die Druckmessumformer können über den Gewindeanschluss direkt an der Hydraulikanlage
montiert werden. Um in kritischen Anwendungsfällen (z.B. starke Vibrationen oder Schläge)
einer mechanischen Zerstörung vorzubeugen, empfehlen wir den Druckmessumformer
mittels einer Schelle mit Elastomereinsatz zu befestigen, sowie den Hydraulikanschluss über
eine Minimessleitung zu entkoppeln. Die empfohlene Einbaulage für hydraulische
Anwendungen ist senkrecht mit dem Druckanschluss nach oben, für pneumatische
Anwendungen senkrecht mit dem Druckanschluss nach unten. Das Anzugsdrehmoment für
den G 1/4 A Gewindeanschluss beträgt ca. 20 Nm. Der elektrische Anschluss sollte von
einem Fachmann nach den jeweiligen Landesvorschriften durchgeführt werden (VDE 0100 in
Deutschland).
ACHTUNG:
Das Einschrauben des HDA 4800 muss mit einem passenden Maulschlüssel
(Schlüsselweite 27) am Sechskant des Druckanschlusses erfolgen.
Eine unsachgemäße Montage, wie z. B. durch manuelles Eindrehen über das
Gehäuse, kann zu Beschädigungen am Gehäuse, bis hin zum vollständigen
Ausfall des Gerätes führen.
Die Druckmessumformer der Serie HDA 4800 tragen das - Zeichen. Eine
Konformitätserklärung ist auf Anfrage erhältlich. Es gelten die EMV-Normen: EN 61000-6-1,
EN 61000-6-2, EN 61000-6-3 und EN 61000-6-4. Die Forderungen der Normen werden nur
bei ordnungsgemäßer und fachmännischer Erdung des Druckmessumformergehäuses
erreicht. Beim Einschrauben in einen Hydraulikblock ist es ausreichend, wenn der Block
über das Hydrauliksystem geerdet ist. Bei einer Schlauchmontage muss das Gehäuse
separat geerdet werden.

6 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
•Möglichst kurze Leitungsverbindungen herstellen.
•Leitungen mit Schirm verwenden (z.B. LIYCY 4 x 0,5 mm²)
•Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und zum
Zweck der Störunterdrückung einzusetzen.
•Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden Elektro-
oder Elektronikgeräten ist möglichst zu vermeiden.

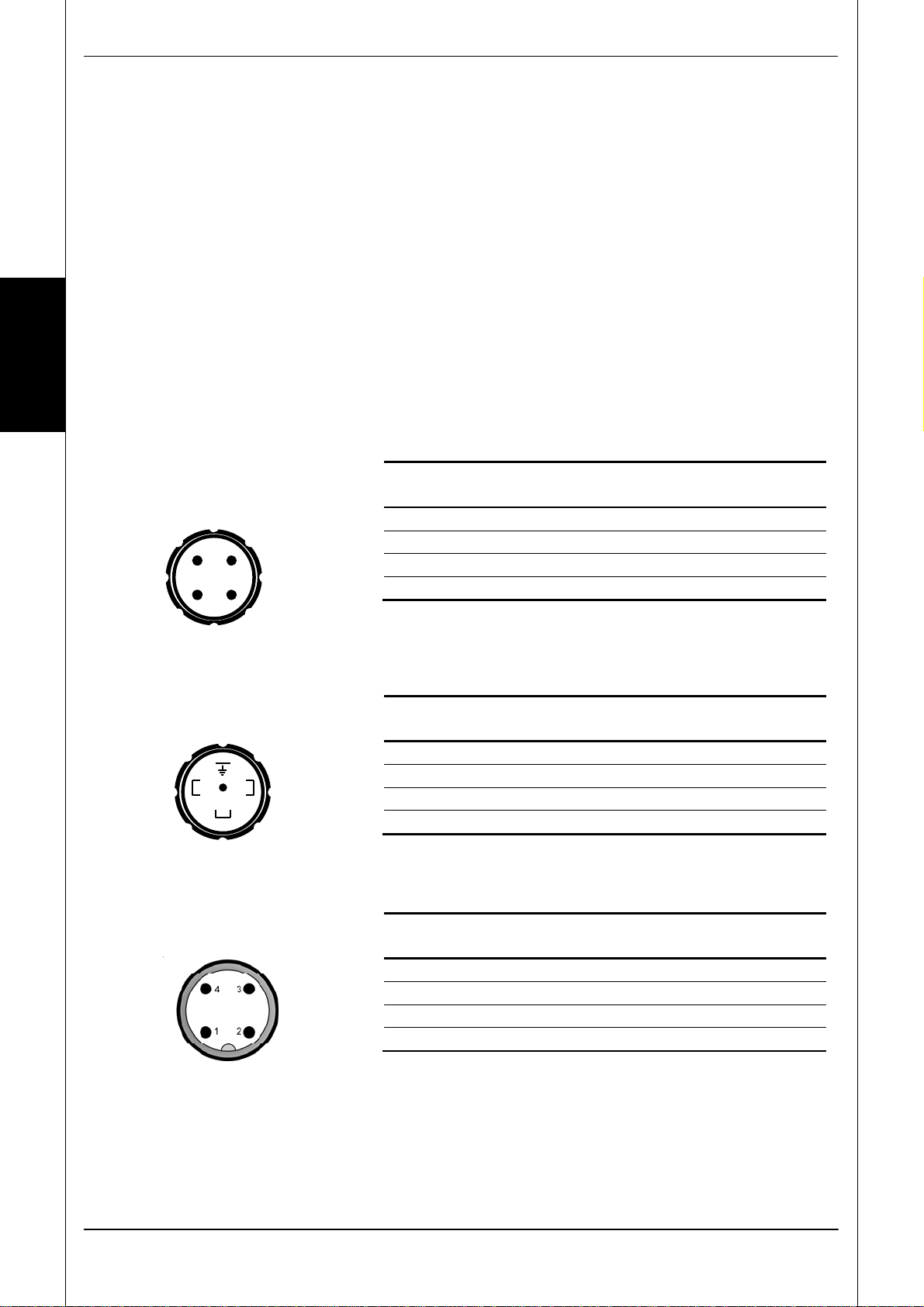

6 Anschlussbelegung
Stecker Binder Serie 714 M18
Pin HDA
48x4 - A
HDA
48x4– B
HDA
48x4 - E
1 n.c. +UB+UB
2 Signal + Signal Signal
3 Signal - 0 V 0 V
4 n.c. n.c. n.c.
EN175301 – 803
Pin HDA
48x5 - A
HDA
48x5– B
HDA
48x5 - E
1 Signal + +UB+UB
2 Signal - 0 V 0 V
3 n.c. Signal Signal
4 Gehäuse Gehäuse Gehäuse
M12x1
Pin HDA
48x6 - A
HDA
48x6– B
HDA
48x6 - E
1 Signal + +UB+UB
2 n.c. n.c n.c
3 Signal - 0 V 0 V
4 n.c. Signal Signal
2 3
1 4
1
3
2

HDA 4800 7
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
7 Technische Daten
Eingangskenngrößen
Messbereiche bar 6 16 40 60 100 250 400 600 1000 1600 2000
Überlastbereich bar 15 32 80 120 200 500 800 1000 1600 2400 3000
Berstdruck bar 100 200 200 300 500 1000 2000 2000 3000 3000 4000
Mechanischer Anschluss G1/4 A ISO 1179-2
G1/2 B DIN EN 837
Anzugsdrehmoment, empfohlen 20 Nm (G1/4); 45 Nm (G1/2)
Medienberührende Teile Anschlussstück: Edelstahl
Dichtung: FPM
Ausgangsgrößen
Ausgangssignal, zulässige Bürde 4 .. 20 mA, 2-Leiter
R
Lmax = (UB– 10 V) / 20 mA [kΩ]
0 ..10 V, 3-Leiter
R
Lmin = 2 kΩ
0 .. 20 mA, 3-Leiter (Quelle)
R
Lma
x
= (UB– 4 V) / 20 mA [kΩ]
Genauigkeit nach DIN 16086,
Grenzpunkteinstellung
≤± 0,125 % FS typ.
≤± 0,25 % FS max.
Genauigkeit bei Kleinstwerteinstellung
(B.F.S.L.)
≤± 0,06 % FS typ.
≤± 0,125 % FS max.
Temperaturkompensation
Nullpunkt
≤± 0,005 % FS / °C typ.
≤± 0,01 % FS / °C max.
Temperaturkompensation
Spanne
≤± 0,005 % FS / °C typ.
≤± 0,01 % FS / °C max.
Nicht-Linearität bei Grenzpunkteinstellung
nach DIN 16086
≤± 0,15 % FS max.
Hysterese ≤± 0,1 % FS max.
Wiederholbarkeit ≤± 0,05 % FS
Anstiegszeit ≤1 ms
Langzeitdrift ≤± 0,1 % FS typ. / Jahr
Umgebungsbedingungen
Kompensierter Temperaturbereich -25 .. +85 °C
Betriebstemperaturbereich
1)
-40 .. +85 °C / -25 .. +85 °C
Lagertemperaturbereich -40 .. +100 °C
Mediumstemperaturbereich
1)
-40 .. +100 °C / -25 .. +100 °C
- Zeichen EN 61000-6-1 / 2 / 3 /4
-Zeichen
2)
Zertifikat-Nr.: E318391
Vibrationsbeständigkeit nach
DIN EN 60068-2-6 bei 10 ..500 Hz
≤20 g
Schockfestigkeit nach DIN EN 60068-2-29 ≤100 g / 6 ms
Schutzart nach DIN EN 60529
3
)
IP 65 - Binder 714 M18
IP 67 - Stecker M12x1
- Stecker EN175301 – 803
Sonstige Größen
Versorgungsspannung
Bei Einsatz gemäß UL-Spezifikation
10 .. 30 V DC 2-Leiter
12 .. 30 V DC 3-Leiter
-limited energy- gemäß 9.3 UL 61010,Class2;
UL 1310/1585;LPS UL 60950
Restwelligkeit Versorgungsspannung ≤5 %
Stromaufnahme ≤15 mA
Lebensdauer
4
)
> 10 Mio. Lastwechsel, 0 .. 100 % FS
Gewicht ca. 180 g
Anm.: Verpolungsschutz der Versorgungsspannung, Überspannungs-, Übersteuerungsschutz, Lastkurzschlussfestigkeit sind vorhanden.
FS (Full Scale) = bezogen auf den vollen Messbereich B.F.S.L.= Best Fit Straight Line
1) -25°C mit FPM-Dichtung, -40°C auf Anfrage.
2) Umgebungsbedingungen gemäß 1.4.2 UL 61010-1; C22.2 No. 61010-1
3) bei montierter Kupplungsdose entsprechender Schutzart
4) Messbereiche≥1000 bar: > 1 Million Lastwechsel (0 .. 100% FS)

8 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
8 Bestellangaben
H D A 4 8 X X - X – XXXX - 000
Ausführung (Technologie)
8 = DMS auf Edelstahlmembrane ± 0,25 % max.
Anschlussart, mechanisch
1 = G1/2 B DIN EN 837
(nur für Druckstufen 1600; 2000 bar)
4 = G1/4 A ISO 1179-2
Anschlussart, elektrisch
4 = Gerätestecker 4-pol. Binder Serie 714 M18,
(ohne Kupplungsdose)
5 = Gerätestecker 3-pol. + PE, EN175301-803
(inklusive Kupplungsdose)
6 = Gerätestecker M12x1, 4-pol.
(ohne Kupplungsdose)
Ausgangssignal
A = 4 .. 20 mA, 2-Leiter
B = 0 .. 10 V, 3-Leiter
E = 0 .. 20 mA, 3-Leiter (Quelle)
Druckbereich in bar
006; 016; 040; 060; 100; 250; 400; 600; 1000
1600, 2000 (nur mit mech. Anschlussart „1“)
Modifikationsnummer
000 = Standard
Anmerkung:
Bei Geräten mit anderer Modifikationsnummer ist das Typenschild bzw. die mitgelieferte technische
Änderungsbeschreibung zu beachten.

HDA 4800 9
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
9 Lieferumfang
1 HDA 4800 Druckmessumformer
1 Prüfprotokoll
1 Bedienungsanleitung

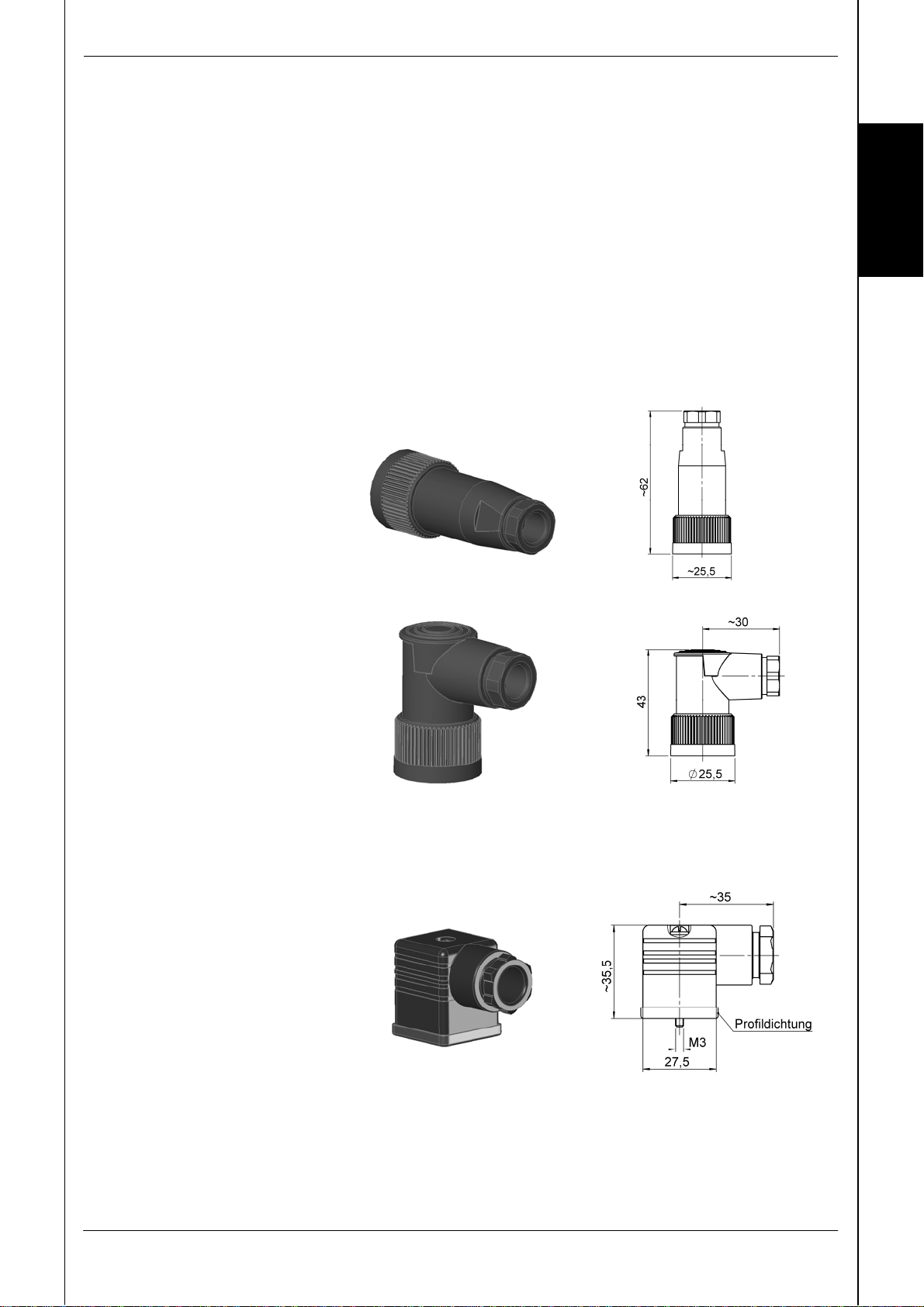

10 Zubehör
10.1 Elektrisch
Mit elektrischer Anschlussart „4“:
(Gerätestecker Binder Serie 714 M18)
ZBE 02
Kupplungsdose
Binder Serie 714 M18,
4-pol., gerade
Kabeldurchmesser: 6,5 .. 8 mm
Material-Nr.: 609479
ZBE 03
Kupplungsdose
Binder Serie 714 M18,
4-pol., abgewinkelt
Kabeldurchmesser: 6,5 .. 8 mm
Material-Nr.: 609480
Mit elektrischer Anschlussart „5“:
(Gerätestecker EN175301-803)
ZBE 01
Kupplungsdose EN175301-803
3-pol. + PE, abgewinkelt
Kabeldurchmesser: 4,5 .. 7 mm
Material-Nr.: 905701

10 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
Mit elektrischer Anschlussart „6“:
(Gerätestecker M12x1, 4-pol.)
ZBE 06
Kupplungsdose M12x1,
4-pol., abgewinkelt
Kabeldurchmesser:
2,5 .. 6,5 mm
Material-Nr.: 6006788
ZBE 06-02
Kupplungsdose M12x1,
4-pol., abgewinkelt
mit 2 m Leitung
Material-Nr.: 6006790
ZBE 06-05
Kupplungsdose M12x1,
4-pol., abgewinkelt
mit 5 m Leitung
Material-Nr.: 6006789
ZBE 06S-05
Kupplungsdose M12x1,
4-pol., abgewinkelt
mit 5 m Leitung, geschirmt
Material-Nr.: 6044891
ZBE 06S-03
Kupplungsdose M12x1,
4-pol., gerade
mit 3 m Leitung, geschirmt
Material-Nr.: 6098243
Farbkennung:
Pin 1: braun
Pin 2: weiß
Pin 3: blau
Pin 4: schwarz

HDA 4800 11
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
10.2 Mechanisch
ZBM 01
Adapter Innengewinde G1/4 -
Außengewinde G1/2 B
DIN EN 837-1
Material-Nr.: 257276
ZBM 02
Adapter Innengewinde G1/4 -
Außengewinde G1/2 A
ISO 1179-2
Material-Nr.: 257277
ZBM 13
Adapter Innengewinde G1/4 -
Außengewinde G1/4 A
ISO 1179-2 mit Düse 0,5 mm
Material-Nr.: 906968

12 HDA 4800
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
11 Geräteabmessungen
Gerätestecke
r
3p+PE EN175301-803 Gerätestecke
r
4p
Gerätestecke
r
3p+PE EN175301-803

HDA 4800 13
Stand: 26.04.2017 HYDAC ELECTRONIC GMBH Mat. Nr.: 669868
D
HYDAC ELECTRONIC GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Web: www.hydac.com
E-Mail: electr[email protected]m
Tel.: [phone]
Fax.: [phone]
HYDAC Service
Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung.
HYDAC SERVICE GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Tel.: [phone]
Fax.: [phone]
Anmerkung
Die Angaben in dieser Bedienungsanleitung beziehen sich auf die beschriebenen
Betriebsbedingungen und Einsatzfälle. Bei abweichenden Einsatzfällen und/oder
Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung.
Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit Ihrer
HYDAC-Vertretung auf.

Notizen / Notes / Notes
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  
  

















User manual
(Translation of original
instructions)
Pressure transmitter
HDA 4800
Part no.: 669868 / Edition: 2017-04-26 E

2 HDA 4800
Edition: 2017-04-26 HYDAC ELECTRONIC GMBH Part No.: 669868
E
Preface
This manual provides you, as user of our product, with key
information on the operation and maintenance of the
equipment.
It will acquaint you with the product and assist you in obtaining
maximum benefit in the applications for which it is designed.
Keep the manual in the vicinity of the instrument for immediate
reference.
Please note: the specifications given in this documentation
regarding the instrument technology were correct at the time of
publishing. Modifications to technical specifications, illustrations
and dimensions are therefore possible.
If you discover errors while reading the documentation or have
additional suggestions or tips, please contact us at:
HYDAC ELECTRONIC GMBH
Technical Documentation
Hauptstrasse 27
66128 Saarbruecken
-Germany-
Phone:[phone] / 509-01
Fax: [phone]
Email: electroni[email protected]m
We look forward to receiving your input.
“Putting experience into practice”

HDA 4800 3
Edition: 2017-04-26 HYDAC ELECTRONIC GMBH Part No.: 669868
E
Content
1Safety Information_________________________________________4
2Disclaimer________________________________________________4
3General __________________________________________________4
4Transportation, Package, Storage ____________________________4
4.1 Transport ..............................................................................................................4
4.2 Packaging.............................................................................................................4
4.3 Storage..................................................................................................................5
5Assembly ________________________________________________5
6PIN connection____________________________________________6
7Technical data ____________________________________________7
8Order details______________________________________________8
9Scope of delivery__________________________________________9
10Accessories ______________________________________________9
10.1 Electrical...............................................................................................................9
10.2 Mechanical..........................................................................................................11
11Dimensions _____________________________________________12

4 HDA 4800
Edition: 2017-04-26 HYDAC ELECTRONIC GMBH Part No.: 669868
E
1 Safety Information
Before commissioning, check the instrument and any accessories supplied. Before
commissioning, please read the operating instructions. Ensure that the instrument is
suitable for your application.
If the instrument is not handled correctly, or if the operating instructions and specifications
are not adhered to, damage to property or personal injury can result.
2 Disclaimer
This operating manual was made to the best of our knowledge. Nevertheless and despite
the greatest care, it is possible that it may contain errors. Therefore please understand that
in the absence of any provisions to the contrary hereinafter our warranty and liability – for
any legal reasons whatsoever – are excluded in respect of the information in this operating
manual. In particular, we shall not be liable for lost profit or other financial loss. This
exclusion of liability does not apply in cases of intent and gross negligence. Moreover, it
does not apply to defects which have been deceitfully concealed or whose absence has
been guaranteed, nor in cases of culpable harm to life, physical injury and damage to
health. If we negligently breach any material contractual obligation, our liability shall be
limited to foreseeable damage. Claims due to the Product Liability shall remain unaffected.
In the event of translation, only the original version of the operating manual in German is
legally valid.
3 General
If you have any queries regarding technical details or the suitability of the unit for your
application, please contact our Technical Sales Department.
The series HDA 4800 pressure transmitters are individually tested and calibrated at a
computer operated test station.
They are maintenance-free and operate perfectly when used according to the data (see
Technical Data). However, if there is a cause for complaint, please contact HYDAC Service.
Interference by anyone other than HYDAC personnel will invalidate all warranty claims.
4 Transportation, Package, Storage
4.1 Transport
The HDA 4000 is supplied in a cardboard box.
When accepting and unpacking, make sure the item has been delivered in full and look out
for any possible transport damage. If present, immediately show it to the shipper.
4.2 Packaging
Do not remove the packing until you are ready to install the unit.
Keep the packing of the device for eventual reuse in case of transport (changing
application areas) or restorage, it provides the best protection for the device.

HDA 4800 5
Edition: 2017-04-26 HYDAC ELECTRONIC GMBH Part No.: 669868
E
4.3 Storage
Permitted ambient conditions for storage (see also technical data):
- Temperature: -40 ... +100 °C ...
- Humidity: 45 … 75 % rel. humidity, no condensation
CAUTION !
After use and before restoring the pressure transmitter, please remove all
adhering media residues (after service) and clean the sensor.
This mainly applies for hazardous, caustic, toxic, carcinogenic, radiating and
similar measuring fluids.
5 Assembly
The units can be mounted directly to the hydraulic system via the thread connection. In order
to prevent mechanical damage when dealing with critical applications involving heavy
vibrations or blows, for example, we recommend securing the pressure transmitter with an
elastomer clamp and decoupling the hydraulic ports via a Minimess hose. The recommended
mounting position is vertical with the pressure connection pointing upwards in hydraulic
applications, in pneumatic applications, the pressure connection must point downwards. The
tightening torque for the G¼ A thread connector is approx. 20 Nm .The electrical connection
must be carried out by a qualified electrician according to the relevant regulations of the
country concerned (VDE 0100 in Germany).
Caution
Installation of the HDA 4800 must be carried out using a spanner (AF 27)
suiting the hexagonal nut of the pressure port.
Do not install the by gripping the housing, as this would damage the housing or
the entire unit.
The series 4800 pressure transmitters carry the -mark. A declaration of conformity is
available on request. The EMC standards EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 and
EN 61000-6-4 apply. However, the stipulations of those standards are met only if the sensor's
housing has been correctly earthed by a qualified electrician. When installed in a hydraulic
block, earthing the block via the hydraulic system is sufficient. When using hose mounting
the housing has to be grounded separately.

6 HDA 4800
Edition: 2017-04-26 HYDAC ELECTRONIC GMBH Part No.: 669868
E
Additional installation suggestions which, from experience, reduce the effect of
electromagnetic interference:
•Make line connections as short as possible.
•Use shielded lines (e.g. LIYCY 4 x 0.5 mm²)
•The cable shielding must be fitted by qualified personnel, subject to the ambient conditions
and with the aim of suppressing interference.
•Keep the instrument well away from the electrical supply lines of power equipment, as well
as from any electrical or electronic equipment causing interference.
6 PIN connection
Connector Binder
series 714 M18
Pin HDA
48x4 - A
HDA
48x4– B
HDA
48x4 - E
1 n.c. +UB+UB
2 Signal + Signal Signal
3 Signal - 0V 0V
4 n.c. n.c. n.c.
EN175301 – 803
Pin HDA
48x5 - A
HDA
48x5– B
HDA
48x5 - E
1 Signal + +UB+UB
2 Signal - 0V 0V
3 n.c. Signal Signal
4 Housing Housing Housing
M12x1
Pin HDA
48x6 - A
HDA
48x6– B
HDA
48x6 - E
1 Signal + +UB+UB
2 n.c. n.c n.c
3 Signal - 0V 0V
4 n.c. Signal Signal
2 3
1 4
1
3
2
