Il presente manuale contiene importanti indicazioni relative alla sicurezza e alle prestazioni.
Si raccomanda di leggere attentamente prima dell’utilizzo della e-Bike Icon.e, riservando
particolare attenzione agli avvertimenti e alle precauzioni da adottare nella sua gestione.
Se prestate la bicicletta elettrica ad altri per l’uso, lasciate che gli utenti leggano
attentamente le istruzioni.
Per l’utilizzo della Bicicletta a Pedalata Assistita, è fatto obbligo di seguire le norme di circolazione in vigore
nel proprio Paese (Codice della Strada). Nella maggioranza dei Paesi per guidare una Bicicletta a pedalata
assistita non occorrono permessi delle Autorità, né la Patente di Guida. Ogni utente è tenuto ad informarsi in
merito ad eventuali permessi di guida e norme particolari per le Biciclette a Pedalata Assistita presso le Autorità
Locali. È possibile circolare con la Bicicletta a Pedalata Assistita sulle strade e sulle vie pubbliche solo con
l’aggiunta degli equipaggiamenti prescritti dalla legge nel Paese di utilizzo (consultare il Codice della Strada).
Le Biciclette a Pedalata Assistita ICONE sono conformi al disposto dell’Art. 50
del Nuovo Codice della Strada:
I velocipedi sono veicoli con due o più ruote funzionanti a propulsione esclusivamente muscolare, per mezzo
di pedali, azionati dalle persone che si trovano sul veicolo; sono altresì considerati velocipedi le Biciclette a
Pedalata Assistita, dotate di un motore ausiliario elettrico avente potenza nominale continua massima di 0,25KW
la cui alimentazione è progressivamente ridotta ed inne interrotta quando il veicolo raggiunge i 25 km/h o prima
se il ciclista smette di pedalare.
QUESTA BICICLETTA ELETTRICA A PEDALATA ASSISTITA È STATA
ATTENTAMENTE PROGETTATA E PRODOTTA SEGUENDO GLI ULTIMI STANDARD
INTERNAZIONALI DI QUALITÀ, INCLUSI:
EN 14764-2005 EN 15194-2009 Versione 2.0
Questo simbolo signica che la Bicicletta è assoggettata alla direttiva europea
2002/96/CE e vi obbliga a smaltire le parti della Bicicletta separatamente dai riuti
domestici, consegnandola in un apposito centro di restituzione e raccolta.
Marchio CE sulla targhetta del prodotto.Questo simbolo signica che la bicicletta a
pedalata assistita soddisfa tutti i requisiti di sicurezza basilari delle direttive europee
applicabili.
Manuale delle
istruzioni per l’uso
NORME DI LEGGE
DIRETTIVA EUROPEA 2002/96/CE
MARCHIO CE
IT

1. Informazioni importanti
2. Controlli prima della prima escursione
3. Alla guida
4. Piegatura e metodi di utilizzo
5. Soluzioni tecniche “fai da te”
6. Ciclocomputer
7. Ricarica e protezione della batteria
8. Manutenzione e riparazione
9. Questioni che richiedono attenzione
10. Manutenzione
11. Parametri tecnici
12. Informazioni sul servizio assistenza
13. Certicato della e-Bike ICONE
14. Scheda di garanzia
15. Verbale di consegna
L’aggiunta di accessori e componenti non corretti o progettati per questa e-Bike può
causare danni a quest’ultima e compromettere la sicurezza del suo funzionamento.
Questo può dare origine a situazioni di guida pericolose, cadute e incidenti.
Non aggiungete mai da soli attrezzature alla vostra e-Bike e non tentate di mai di
modicarla da soli.
Scegliete sempre gli accessori e i componenti per le modiche insieme a un
rivenditore specializzato e che abbia ricevuto una formazione specica. In riferimento
agli accessori e al peso supplementare che implicano, tenete sempre conto anche del
peso massimo consentito dalla Bicicletta. Si può richiedere l’aggiunta dei seguenti
accessori:
• Equipaggiamento per il transito su strade e vie pubbliche secondo le norme
in vigore nel Paese di utilizzo, se non disponibile di serie.
• Portapacchi.
• Seggiolino per bambini in caso di utilizzo di un portapacchi omologato
per un tale seggiolino.
• Consultate il rivenditore.
• Borse portabagagli in caso di utilizzo di un portapacchi omologato per tali borse.
Informazioni interessanti sulla bicicletta icone
ATTENZIONE!
PERICOLO!
Accessori
Indice

Gentile Cliente ICONE,
congratulazioni per aver acquistato una nuova e-Bike ICONE.
Avete acquistato una bicicletta che sarà sicuramente all’altezza
delle vostre aspettative di qualità, funzione e caratteristiche di guida.
Per potervi garantire la massima sicurezza quando usate questo prodotto,
vi invitiamo a leggere con attenzione il presente manuale delle istruzioni.
Con l’acquisto di questa e-Bike ICONE avete scelto un prodotto di qualità.
La vostra nuova e-Bike ICONE è stata realizzata con parti sviluppate e
prodotte con precisione.
In questo manuale troverete raccolta una serie di consigli sull’uso della
e-Bike ICONE nonchè informazioni interessanti sulle sue caratteristiche
costruttive, sulla cura e sulla manutenzione. Vi invitiamo a leggere con
attenzione questo manuale delle istruzioni per l’uso,
anche se siete ciclisti esperti.
Negli ultimi anni la tecnologia di costruzione delle biciclette
ha fatto grandi progressi.
Sicurezza e
comportamento

Questo manuale contiene importanti informazioni sul servizio di sicurezza e le prestazioni.
Aspetto e speciche sono soggetti a modiche senza preavviso allo scopo di migliorare
costantemente la qualità del prodotto.
Si prega di osservare prima di utilizzare la e-Bike ICONE, gli avvertimenti e precauzioni
contenuti nel presente manuale.
Se prestate la bicicletta elettrica ad altri per l’uso, lasciate che gli utenti leggano attentamente
le istruzioni, al ne di minimizzare al massimo la possibilità di incidenti.
Indossare caschi adeguati e qualicati durante l’uso della E-bike.
Indossare sempre almeno un abito con striscia uorescente o riettente durante la guida di
note o in condizioni non ottimali di luce. Controllare sempre: che le luci anteriore e posteriore
siano in funzione, che i freni funzionano correttamente. Accendere le luci in condizioni di
buio o scarsa visibilità. Se non potete accendere le luci, si consiglia di portare la bici a
mano, camminando. In caso di pioggia e/o neve, si raccomanda di usare i freni in anticipo,
riducendo la velocità, aumentando la distanza di sicurezza.
L’accelerazione è una delle cause principali di incidenti in bicicletta si raccomanda di
non lasciare la presa del manubrio per l’azionamento del display, tale azione va eseguita
esclusivamente a veicolo fermo. Pertanto, la velocità deve essere rispettata e il limite di
velocità di 25 Km/h non deve mai essere superato neanche in discesa.
Questa e-Bike è realizzata rispettando tutte le normative vigenti ed in particolare:
la direttiva europea 2002/24/CE che denisce biciclette elettriche a pedalata assistita le
biciclette dotate di un motore ausiliario elettrico avente potenza nominale continua massima
di 250 Watt la cui alimentazione è ridotta ed inne interrotta quando il veicolo raggiunge i 25
km/h o prima se il ciclista smette di pedalare.
Il motore non deve essere mai in funzione quando il passeggero smette di pedalare.
Questa e-BIKE è realizzata rispettando tutte le normative vigenti ed in particolare:
• Attivazione del motore solo in presenza della pedalata (pedalata assistita)
• Velocità massima 25 Km/h
• Potenza inferiore a 250 Watt
Non toccare le parti della alimentazione della bicicletta e della batteria, non usare neanche
metallo per toccare parti della bici, altrimenti si potrebbe causare un pericoloso corto circuito.
Se si desidera aumentare il chilometraggio, fare attenzione alla giusta pressione dei
pneumatici, cercate di pedalare costantemente e di mantenere una velocità stabile. Frenate
quando necessario e non attendete di essere troppo vicini a chi vi precede o al punto in cui
desiderate fermarvi.
1. Informazioni importanti

SICUREZZA E COMPORTAMENTO
RESISTENZA FISICA / MENTALE
PERICOLO!
Il conducente deve avere almeno 16 anni.
Il conducente deve essere in grado di andare in bicicletta, ossia deve disporre delle
conoscenze di base relative all’impiego di una bici ed essere dotato del senso dell’equilibrio
necessario per guidare e controllare una bicicletta a Pedalata Assistita.
Il conducente, da fermo, deve essere in grado di salire e scendere con sicurezza. Questo
vale in particolare per le selle ergonomiche se il conducente, da seduto, non riesce a toccare
il suolo con i piedi. Come le altre biciclette, può trasportare solo una persona.
La taglia sica del conducente deve essere adeguata alla Bicicletta e non deve essere
superato il carico massimo consentito.
Perfetta forma sica e mentale.
Se il conducente desidera guidare la e-bike su strade e vie pubbliche deve essere
sicamente e mentalmente in grado di circolare nel trafco stradale.
La bicicletta a Pedalata Assistita consente di sviluppare velocità elevate per lunghi periodi
di tempo. Il conducente deve disporre della resistenza necessaria per controllare con
sicurezza la e-bike per almeno due ore.
La bicicletta a Pedalata Assistita non consente di compensare infermità o una mancanza di
forma sica.
Per la ricarica del pacco accumulatore della bicicletta a pedalata assistita, utilizzare
esclusivamente il caricabatterie in dotazione. Tenere il caricabatterie e la bicicletta lontani
da bambini e da persone che non possono comprendere il pericolo e da animali. Evitare che
il caricabatterie entri in contatto con l’acqua o sia conservato in luoghi umidi. Non caricare il
pacco accumulatore al sole. Tenere il pacco accumulatore e il caricabatterie lontani da fonti
di calore (come ad esempio i termosifoni). Caricate l’accumulatore solo in vostra presenza.
Non utilizzare mai il caricabatterie o se in funzione staccare immediatamente la spina in
presenza delle condizioni di seguito elencate:
• Se il caricabatterie presenta danni di qualsiasi tipo.
• Se l’isolamento dei cavi o una o più connessioni a spina sono danneggiati. In questo caso,
afferrare la spina solo in corrispondenza di un punto isolato. Eventualmente disattivare il
corrispondente fusibile nella scatola di distribuzione elettrica.
• Se il caricabatterie si riscalda in modo inconsueto. Un trascurabile sviluppo di calore nel
caricabatterie e nell’accumulatore è normale.
• Se si presentano rumori inconsueti (ad es. forte ronzio, sibilo, ecc.)
• Se al momento dell’accensione e dello spegnimento o durante l’inserimento e il distacco
della spina si formano scintille.
• Se si sviluppa del fumo nel caricabatterie o nella bicicletta.

Evitare l’esposizione al sole forte e alla pioggia, evitare luoghi dove la temperatura è troppo
elevata o dove è presente gas corrosivo. Questo al ne di evitare danni alla supercie e
corrosione chimica della vernice e dei componenti elettrici che possono a loro volta causare
guasti di funzionamento e incidenti.
Il guidatore deve essere persona in grado di comprendere il pericolo per la età minima
di guida riferirsi alle leggi nazionali. Non è assolutamente consentito portare una seconda
persona sulla e-Bike.
SI RACCOMANDA DI NON MODIFICARE
LE CARATTERISTICHE TECNICHE DELLA E-BIKE!
Se questa brochure non è riuscita a spiegare tutti gli aspetti potete consultare
il sito web www.iconeway.com

CONTROLLARE BENE LO STATO DEL VEICOLO:
• Controllare attentamente i freni, le ruote ed i pneumatici, la connessione pieghevole e le
parti di smontaggio rapido, per assicurare che il veicolo sia in buone condizioni.
• Vericate che la carica della batteria sia sufciente per supportare il chilometraggio che
intendete percorrere.
• Considerare sempre almeno un 25% di chilometri in più rispetto a quelli che si ha
intenzione di percorrere.
• Controllare il sistema del freno: assicurarsi che il sistema di frenatura funzioni
correttamente, Se non fosse possibile controllare e regolare l’impianto rivolgersi
ad un tecnico altamente qualicato oppure rivolgersi alla nostra assistenza clienti.
• Controllare la chiusura e la sicurezza delle ruote.
• Controllare se tutte le componenti funzionano normalmente.
• Controllare e assicurarsi che il manubrio ed il sellino siano agganciati e stretti a
sufcienza. Assicurarsi che tutti i dadi, bulloni e viti siano stretti a sufcienza.
2. Controlli prima della
prima escursione

13
14
15
16
17
18
19
20
21
22
1
2
3
4
5
6
7
8
9
10
11
12
23
24
1
2
3
4
5
6
7
8
9
10
11
12

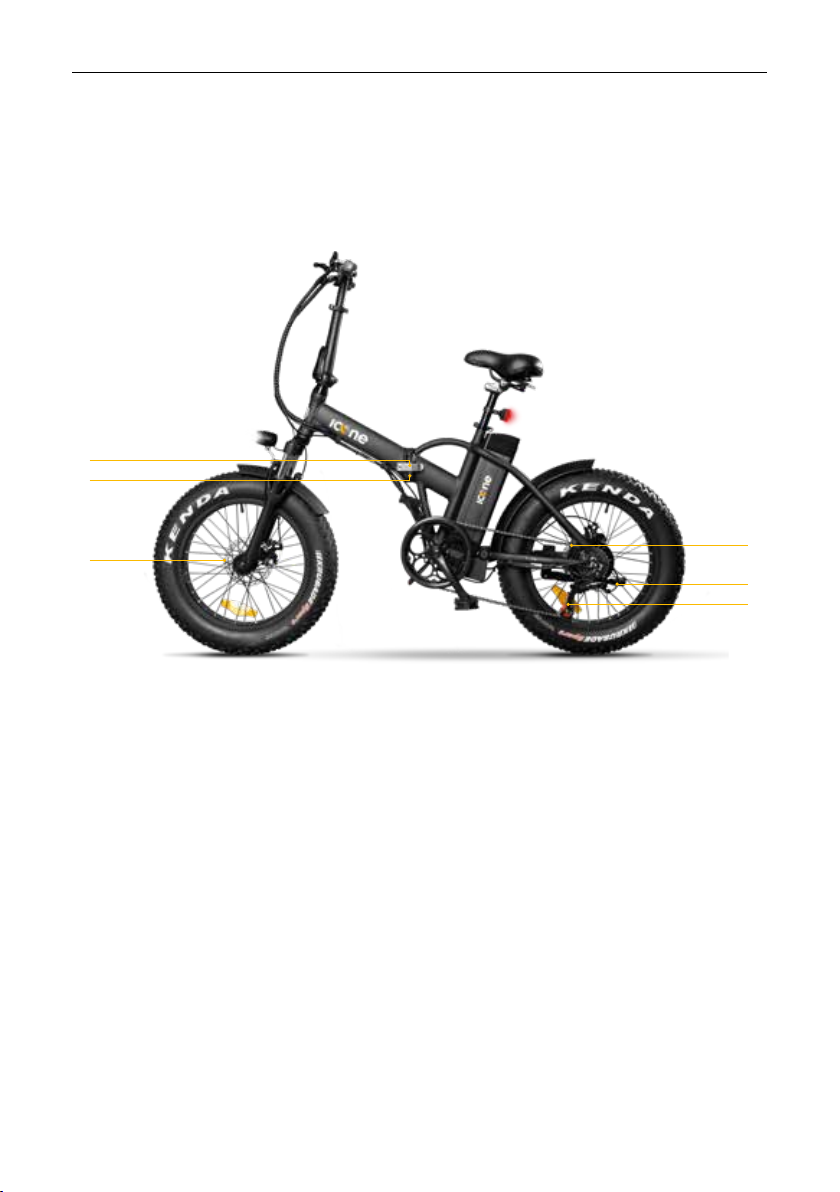

Sella
Reggisella
Fanale posteriore
Chiusura del reggisella
Batteria
Parafango posteriore
Motore
Cambio
Deragliatore
Catena
Pedivella
Pedale
Telaio:
13
14
15
16
17
18
19
20
21
22
23
24
Ciclocomputer
Manubrio
Leva del cambio
Leva del Freno
Campanello
Regolazione altezza manubrio
Maniglia piegatura manubrio
Fanale anteriore
Forcella ammortizzata
Parafango anteriore
Pneumatico
Raggi
ALLROAD

28
29
30
27
25
26
25
26
27
28
29
30
Maniglia di piegatura telaio
Blocco di sicurezza
Disco del freno anteriore
Disco del freno posteriore
Cavalletto
Catarifrangente

3. Alla guida
ACCENSIONE:
Accendere l’interruttore, il display si accenderà quando connesso.
EPAC/PEDELEC:
Proprio come le normali biciclette, posizionare la bicicletta e salire in sella, posizionare un
piede sul pedale e cominciare a pedalare dopo che tutto sia OK. Durante la pedalata una volta
raggiunta una velocita’ stabilita il motore si attiverà automaticamente e comincerà a funzionare
e a far muovere la vostra e-Bike. Per fermare il motore, interrompere la pedalata e il motore
si fermerà automaticamente. Per fermare la e-Bike usare i freni. I freni hanno la funzione di
interrompere il funzionamento, se entrambe le leve vengono azionate (anche singolarmente),
l’energia verrà interrotta automaticamente ed il motore si fermerà.
VARIAZIONE DI POTENZA ASSISTITA (VPA):
La possibilità di configurare il livello di assistenza elettrica è funzionalità propria ed esclusiva
dell’e-bike a pedalata assistita. Tale caratteristica permette di scegliere tra cinque livelli di
pedalata assistita; in questo modo è possibile adeguare il livello di assistenza alle differenti
condizioni di percorso e/o di manto stradale, caratteristica molto utile sulle lunghe percorrenze.
CALIBRARE IL LIVELLO DI BATTERIA:
Quando la batteria si sta scaricando, gli indicatori luminosi si spegneranno uno a uno, a questo
punto potrete spegnere l’interruttore ed usare i pedali come con le regolari bici (NO e-bike).
Potrete ricaricare la batteria quando vi troverete nelle vicinanze di una presa di corrente e
solamente successivamente potere usare nuovamente la Pedalata Assistita, nonchè dopo la
ricarica completa.
PARCHEGGIO:
Assicurarsi che l’interruttore sia impostato su OFF cosi’ da non avviare il motore in modo
accidentale. Si consiglia di usare un lucchetto per proteggere la vostra e-Bike se necessario.
ATTENZIONE!
Usare frequentemente i freni, accendere e spegnere la e-Bike ripetutamente, pedalare
controvento, in salita o trasportando molto peso può influire sulle performance della batteria,
compromettendo la durata ed il tempo di viaggio.

METODO DI PIEGATURA:
• Togliere la maniglia di sollevamento.
• Rilasciare l’anello della clip di sicurezza,
• Aprire la maniglia di piegatura e piegare l’estremità superiore in basso
• Regolare la posizione.
Il metodo di piegatura del telaio è lo stesso.
Aggiungete spesso olio lubricante al dispositivo di piegatura del telaio.
4. Piegatura e metodi di utilizzo
5. Soluzioni tecniche “fai da te”
EVENTUALITÀ POSSIBILI CAUSE SOLUZIONI
Posizionare l’interruttore
su ON, l’indicatore luminoso
non si illumina, il motore non
funziona, non c’è elettricità
nella e-Bike.
1. La batteria è completamente scarica.
2. Il cavo elettrico di connessione della
batteria è allentato.
3. I fusibili sono bruciati.
1. Caricare la batteria.
2. Aggiustare il cavo.
3. Cambiare i fusibili.
1. Caricare la batteria completamente.
2. Cambiare la batteria.
3. Usare di più la pedalata fisica.
1. Inserire il cavo in modo appropiato.
2. Cambiare i fusibili.
3. Cambiare il caricabatterie.
Rivolgersi al venditore locale
o al centro servizi per un aiuto.
1. Insufficiente capacita’ della batteria.
2. La batteria si sta esaurendo.
3. Frenare continuamente,
pedalare in salita o controvento.
1. Il cavo di connessione e’ allentato.
2. Fusibili sono bruciati.
3. Il caricabatterie e’ danneggiato.
Qualsiasi problema con
i componenti elettrici
L’indicatore luminoso non si
accendo durante la ricarica.
Altri problemi.
La distanza di viaggio
diminuisce.

ALLROAD
1
2
3
4
Ciclocomputer
Campanello
Leva del freno anteriore
Manubrio
Manubrio:
1
2
3
4
5
6
7
8
Display cambio
Leva del cambio su
Leva del cambio giù
Leva del freno posteriore
5
6
7
8

6. Ciclocomputer
Interfaccia di base:
Valori numerici
Indicatore
batteria
Modalità
Velocità
Errore
Chilometri
di viaggio
Totale chilometri
Tempo di
viaggio
Luci
Livello pedalata
assistita
Unità velocità
Unità
Walk assist
Sul display potrebbero comparire immagini e/o icone relative a funzioni non
supportate dal prodotto acquistato. Pertanto, si prega di fare sempre riferimento
al presente manuale.
ATTENZIONE! Nell’uso del display, prestare attenzione alla sicurezza, non
collegare il display quando l’alimentazione è accesa. Evitare l’uso durante forti
piogge, nevicate e forte luce solare. Se il display dovesse danneggiarsi inviare il
più presto possibile in riparazione.

Modalità: se spenta indica che la velocità visualizzata sul display è la velocità corrente,
AVG indica che la velocità indicata è la velocità media, MAX indica che la velocità indicata è
la velocità massima.
Velocità: quando il display è acceso, mostra la velocità.
Errore: questa icona lampeggia in caso di malfunzionamento del sistema e non verrà
visualizzata durante il normale utilizzo.
Chilometri di viaggio: quando questa icona è attiva, il numero dopo l’icona indica il
chilometraggio di ogni viaggio, l’unità può essere miglia o km.
ODO: quando questa icona è attiva, il numero dopo l’icona indica il chilometraggio di tutti i
viaggi; unità può essere miglia o Km.
Tempo di viaggio: quando questa icona è attiva, il numero dopo l’icona indica il tempo di
percorrenza del viaggio.
Luci: indica se il faro anteriore è acceso o spento.
Indicatore batteria: indica la percentuale di carica della batteria.
Unità velocità: indica l’unità della velocità, Km/h o MPH.
Livello pedalata assistita: indicatore cinque livelli di potenza indicatore sotto tensione.
Walk assist: mostra quando la modalità walk assist 6km/h è accesa. Non è mostrato in altri
casi.
Unità: è l’unità di chilometraggio di viaggio e chilometraggio totale, con le opzioni Mile e KM.

Denizione dei tasti:
Modalità
Tasto sù
Tasto giù
On/Off

Tenere premuto il pulsante di accensione per 1 secondo per accendere/spegnere il
display.
Se nessuna operazione viene effettuata e la velocità è 0 per 5 minuti, il display si spegne
automaticamente.
Accensione / Spegnimento
Premere i pulsanti + / - per modicare il livello di assistenza.
Sono disponibili 5 modalità.
Interfaccia mostrata come di seguito:
Selezione Livello Pedalata Assistita

Le informazioni cambiano da velocità media, velocità massima, chilometri di viaggio,
chilometraggio totale e tempo di viaggio premendo brevemente M quando il display è
acceso.
Mostra:
• Velocità media (AVG) > Velocità massima (MAX).
• Chilometri di viaggio (TRIP) > Chilometraggio totale (ODO) > Tempo di viaggio (TIME).
Se non viene eseguita alcuna operazione per 5 secondi, il display tornerà automaticamente
alla visualizzazione della velocità.
Interfaccia mostrata come di seguito:
Cambiare visualizzazione display

Accensione / Spegnimento Luci
Tenere premuto il pulsante + per 1 secondo per accendere/spegnere il faro anteriore.
Il motore non funziona quando la tensione della batteria è bassa, il display può comunque
tenere il faro acceso per un pò mentre utilizzate la e-bike.
Interfaccia mostrata come di seguito:
Premere e mantenere premuto -, la bici è entrata in modalità Walk Assist.
Al rilascio del pulsante -la bici esce dalla modalità Walk Assist.
Interfaccia mostrata come di seguito:
Modalità Walk assist
