Icy Box IB-PCI2017-U2 User manual

Manual IB-PCI2017-U2
U.2 / SATA PCIe Controller Card
Handbuch IB-PCI2017-U2
U.2 / SATA PCIe Controller Karte

Sicherheitshinweise IB-PCI2017-U2
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Daten-
verlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis
auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der
Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum Tod
oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten
Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden
führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen)
möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT

Sicherheitshinweise IB-PCI2017-U2
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
ACHTUNG
WARNUNG
ACHTUNG
ACHTUNG

Sicherheitshinweise IB-PCI2017-U2
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass die-
ses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der
Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und
ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt
werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten,
bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer
Gemeinde.
Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein. Treffen Sie Vorsorge, um
die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der Kontaktpole mit Klebeband).
Bei Fragen kontaktieren Sie gerne unseren Support unter
[email protected] oder besuchen Sie unsere Internetseite www.icybox.de.
ACHTUNG

Safety information IB-PCI2017-U2
Please read carefully the following information to prevent injuries, damage to mate-
rial and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information in
terms of the probability of occurrence as well as the type and severity of the consequences if the
measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious
injury.
Warns of a potentially hazardous situation that may cause death or
serious injury.
Warns of a potentially hazardous situation that may cause minor injury.
Warns of a potential situation that may cause material or environmental
damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION

Safety information IB-PCI2017-U2
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data lossData lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short circuit in
the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
IMPORTANT
WARNING
IMPORTANT
IMPORTANT

Safety information IB-PCI2017-U2
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle
interrupted
This icon on product and packaging indicates that this product must not be disposed
of as part of domestic waste. In compliance with the Waste Electrical and Electronic
Equipment Directive (WEEE) this electrical device and potentially included batteries
must not be disposed of in conventional, domestic waste or recycling waste. If you
would like to dispose of this product and potentially included batteries, please return it
to the retailer or your local waste disposal and recycling point.
The included batteries must be completely discharged before return.
Take precaution to protect the batteries from short circuits (e.g. by insulating the contact poles with
adhesive tape).
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.icybox.de.
IMPORTANT

Manual IB-PCI2017-U2
Dear Customer,
thank you for choosing an ICYBOX®product.

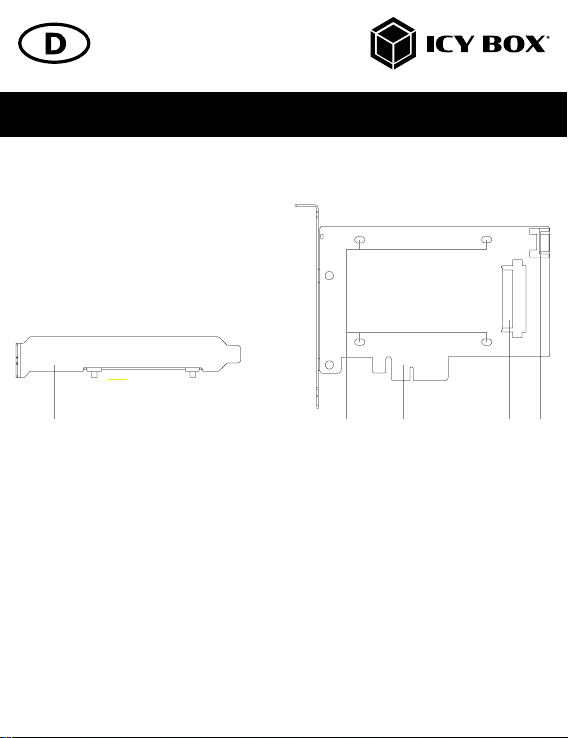

Product overview
1. High-profile bracket
2. 4x hole for 2.5" SSD/HDD fixation
3. PCI-Express Generation 3.0 x4 slot interface
4. U.2 connector
5. 7 pin SATA data interface
Packing content
1x IB-PCI2017-U2
1x SATA data cable (42 cm)
4x Screw for 2.5" SSD/HDD fixation
1x Screw driver
1x Manual
1 3 4 52

Manual IB-PCI2017-U2
Key features
• Expands your desktop PC with a 2.5" U.2 (SFF-8639) NVMe SSD to PCIe 3.0
• PCI-Express base specification revision 3.0, 4 lanes
• Fits in a PCIe x4, x8, x16 slot
• Perfect for server, workstation and desktop PC
• Supports U.2/PCIe 3.0 data transfer rates with up to 32 Gbit/s
• Additional support for SATA III 6G drives
• Supports SATA III data transfer rates with up to 6 Gbit/s
• Supports the following operating systems: Windows®
System Requirements:
• One available x4, x8 or x16 PCI-Express slot (PCI-Express Gen. 3.0, 4 lanes at least)
• Internal free SATA 7 pin plug for SATA connection
• Operating system: Windows®
• The full U.2/PCIe 3.0 transfer rate can only be achieved with an installed NVMe U.2 drive
• The IB-PCI2017-U2 is backwards compatible with PCIe 1.0 and 2.0
Note:
The IB-PCI2017-U2 adopts the PCIe Gen 3.0 x4 (32 Gbit/s) interface connector design. In order
to get 32 Gbit/s performances, please use a PCIe slot based on PCI-Express Generation 3.0, 4
lanes for card installation.
However, some PC systems do not support PCIe Gen 3.0 specification, so that IB-PCI2017-U2
cannot support full-power performance (32 Gbit/s). Please double-check with your PC system for
system detail information or accept the lower data transfer rates.
Installation
Important: During PCIe card assembly all cabling has to be disconnected from the computer.
Otherwise, it may cause electric shock accident or malfunction.
Pay attention to electrostatics when installing the PCIe card! A static charge on the body can cause
the unit to malfunction. Please touch a metal object to discharge or wear antistatic gloves before
installation.

Manual IB-PCI2017-U2
Attention!
- The PCB is a very sensitive component. Please insert the PCIe card carefully and make sure it is
correctly aligned.
- Proceed with caution, as sharp edges inside the unit can cause injuries.
Follow the instructions below to pre-install the 2.5" NVMe or SATA SSD to the PCIe card
• Carefully insert the 2.5" SSD into the U.2 connector on the PCIe board.
Note: Ensure the correct orientation of the U.2 / SATA connector.
2,5 SSD/HDD

Manual IB-PCI2017-U2
• Turn the card over and fix the 2.5" SSD with the four screws supplied.

Manual IB-PCI2017-U2
Follow the instructions below to install the PCI-Express card:
• Before starting the installation switch
off your computer and all connected
devices and remove the power cable
from the back of your computer
• Remove the corresponding case cover
• Identify an empty PCIe 3.0 x4 slot and
remove the associated slot bracket on the
back of the computer by unscrewing it
• Carefully insert the card into the free
PCI-Express slot
• Secure the PCIe card by screwing the
screw you removed in the previous step
back into place

Manual IB-PCI2017-U2
• Carefully plug the 7 pin SATA data cable to a 7 pin SATA data connector on the mother-
board and into the SATA data connector of the expansion card.
Note: Ensure the correct orientation of the SATA connector.
• Replace the cover to the computer
• Plug the power cable into a power outlet and start your computer.
Note: A new drive must first be initialized, partitioned and formatted by the operating system in
order to be displayed by the system.
If the drive is not recognized instantly by the operating system, please check:
- if the driver software is installed
- if the SSD is initialized, partitioned and formatted
2,5 SSD/HDD

Handbuch IB-PCI2017-U2
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein ICYBOX®Produkt entschieden haben.
Produktübersicht
1. High-Profile Slotblende
2. 4x Löcher für 2,5" SSD/HDD Befestigung
3. PCI-Express Generation 3.0, 4 Lanes Schnittstelle
4. U.2 Steckplatz
5. 7-Pin SATA Datenschnittstelle
Verpackungsinhalt:
1x IB-PCI2017-U2
1x SATA Datenkabel (42 cm)
4x Schraube für SSD/HDD Befestigung
1x Schraubendreher
1x Handbuch
1 3 4 52

Handbuch IB-PCI2017-U2
Hauptmerkmale
• Erweitert Ihren PC um eine 2,5" U.2 (SFF-8639) NVMe SSD zu PCIe 3.0
• PCI-Express Basis Spezifikation Revision 3.0, 4 Lanes
• Passt in PCIe x4, x8 oder x16 Steckplatz
• Perfekt für Server, Workstation und Desktop-PC
• Unterstützung U.2/PCIe 3.0 Datenübertragungsraten mit bis zu 32 Gbit/s
• Zusätzliche Unterstützung für SATA III 6G Laufwerke
• Unterstützt SATA III Datenübertragungsraten mit bis zu 6 Gbit/s
• Unterstützt folgende Betriebssysteme: Windows®
Systemvoraussetzungen:
• Ein verfügbarer x4, x8 oder x16 PCI-Express Steckplatz (mindestens PCI-Express Gen. 3.0,
4 Lanes Steckplatz)
• Freier, interner SATA 7-Pin Stecker für SATA Verbindung
• Betriebssystem: Windows®
• Die volle U.2/PCIe 3.0 Übertragungsrate kann nur mit einem installierten NVMe U.2 Lauf-
werk erreicht werden
• Die IB-PCI2017-U2 ist abwärtskompatibel zu PCIe 1.0 und 2.0
Hinweis:
Die IB-PCI2017-U2 verwendet das PCIe Gen 3.0 x4 (32 Gbit/s) Schnittstellendesign. Um 32
Gbit/s Leistungen zu erzielen, verwenden Sie bitte einen PCIe Steckplatz, der auf der PCI-Express
Generation 3.0, 4 Lanes basiert.
Einige PC-Systeme unterstützen die PCIe Gen. 3.0 Spezifikation nicht, sodass die IB-PCI2017-U2
nicht die volle Leistung von bis zu 32 Gbit/s unterstützen würde. Bitte überprüfen Sie Ihr PC-System
auf diese System-Detailinformationen hin, ansonsten erzielen Sie nur niedrigere Datenübertra-
gungsraten.

Handbuch IB-PCI2017-U2
Einbau
Hinweis!
Um Schäden oder Fehlfunktionen zu vermeiden, müssen während der Installation der PCIe Karte
alle stromzuführenden Kabel am Computer entfernt werden. Beim Einsetzen der PCIe Karte achten
Sie auf mögliche elektrostatische Entladung, da diese zu Schäden oder Fehlfunktionen führen
kann. Berühren Sie vor der Installation ein geerdetes Metallobjekt oder tragen Sie antistatische
Handschuhe.
Achtung!
• Die PCB ist eine sehr empfindliche Komponente. Setzen Sie die PCIe Karte bitte vorsichtig
ein und achten Sie auf die richtige Ausrichtung.
• Gehen Sie behutsam vor, da im Inneren des Gerätes scharfe Kanten zu Verletzungen führen
können.
Befolgen Sie die folgenden Anweisungen, um die 2,5" NVMe oder SATA SSD auf der
PCIe-Karte vorzuinstallieren:
• Stecken Sie die 2,5" SSD vorsichtig in den U.2 Anschluss auf der PCIe-Karte.
Hinweis: Achten Sie auf die richtige Ausrichtung des U.2 / SATA Anschlusses.
2,5 SSD/HDD

Handbuch IB-PCI2017-U2
• Drehen Sie die Karte um und fixieren Sie die 2,5" SSD mit den vier mitgelieferten Schrauben.

Handbuch IB-PCI2017-U2
Bitte befolgen Sie die nachfolgenden Einbauanweisungen:
• Schalten Sie Ihren Computer und alle
angeschlossenen Geräte aus und
entfernen Sie das Stromkabel an der
Rückseite Ihres Computers.
• Entfernen Sie die entsprechende Ge-
häuseabdeckung.
• Identifizieren Sie einen leeren PCIe 3.0
x4 Steckplatz und entfernen Sie die
zugehörige Slotblende auf der Rück-
seite des Computers, indem Sie diese
abschrauben.
• Setzen Sie die Karte vorsichtig in den
freien PCI-Express Steckplatz ein.
• Sichern Sie die PCIe Karte, indem Sie
die Schraube, die Sie im vorherigen
Schritt entfernt haben, wieder an ihren
Platz schrauben.

Handbuch IB-PCI2017-U2
2,5 SSD/HDD
• Stecken Sie vorsichtig ein SATA 7-Pin Datenkabel an einen SATA 7-Pin Datenanschluss auf
dem Motherboard und anschließend an den SATA 7-Pin Datenanschluss der Zusatzkarte an.
Hinweis: Achten Sie auf die korrekte Ausrichtung des SATA Steckers.
• Schließen Sie das Computergehäuse wieder mit der entsprechenden Abdeckung.
• Verbinden Sie das Stromkabel und starten Sie Ihren Computer.
Hinweis: Eine neue SSD muss vom Betriebssystem zunächst initialisiert, partitioniert und formatiert
werden, um vom System angezeigt zu werden.
Wenn die SSD nicht sofort vom System erkannt wird, prüfen Sie bitte:
• - ob die Treibersoftware installiert ist (USB)
• - ob die SSD initialisiert, partitioniert und formatiert ist.

© Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology
GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH
reserves the right to make changes in the specifications and/or design of the above mentioned product wit-
hout prior notice. The diagrams contained in this manual may also not fully represent the product that you
are using and are there for illustration purposes only. RaidSonic Technology GmbH assumes no respon-
sibility for any differences between the product mentioned in this manual and the product you may have.
