iDo PORSGRUND Seven D Image 1600 Manual

Asennus- ja hoito-ohje
Monterings- och skötselanvisning
Monterings- og vedlikeholdsanvisning
Operating and maintenance instruction
SE
NO
GB
116-16/2016-09-22
1600, 1700
FI
Geberit Group
Geberit Group
Seven D Image

2

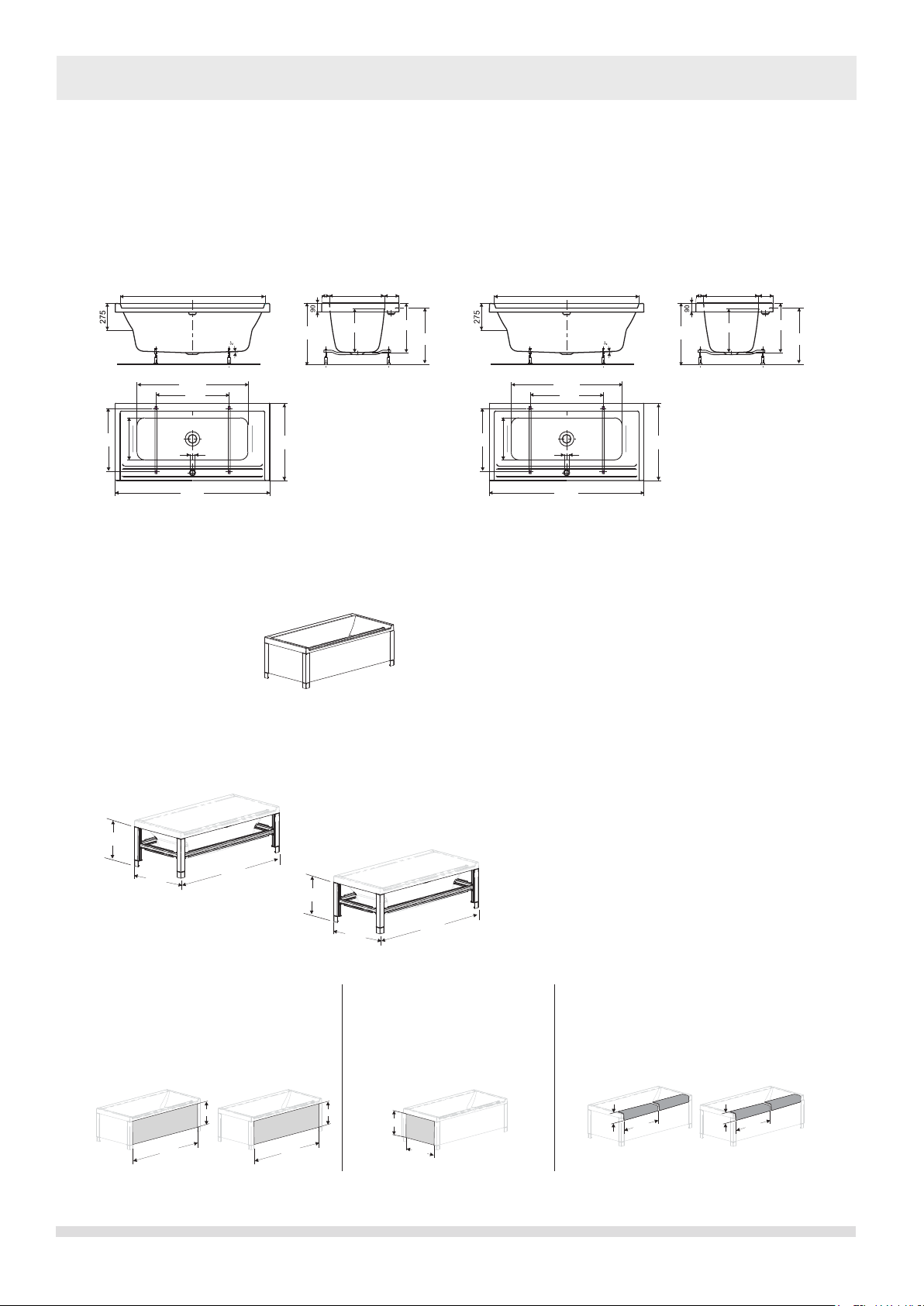

Kylpyamme • Badkar • Badekar • BathtubSeven D Image
Tukikehikko • Stativ • Stand
1600 - 9530501001 1600 x 800 x 540
1700 - 9530601001 1700 x 800 x 540
Puinen kylpytaso
•
Avställningsskiva i trä
Dekorpanel
• Decor panel
1600 - 9531601001 640 x 162
1700 - 9531601001 690 x 162
• Mikäli amme varustetaan etulevyllä, tulee ammeeseen
erikseen tilata Seven D -tukikehikko sekä etu- ja / tai
päätylevyt.
Ammeeseen mahtuu 208 l vettä.
Lisävaruste: Puiset kylpytasot.
• Om badkaret monteras med frontplåt, beställs Seven D
stativ samt front- och/eller gavelplåtar separat.
Badkaret rymmer 208 l.
Tilläggsutrustning: Avställningsskiva i trä.
Ammeen upotusmitt • Badkarets infällnadsmått •
1600 mm = 1520 x 700 mm
1700 mm = 1620 x 700 mm
Etulevy • Frontplåt
Frontpanel
• Front panel
1600 - 9531001001 1458 x 6 x 502
1700 - 9531001001 1558 x 6 x 502
Päätylevy
• Gavelplåt
Endepanel
• End panel
9531401001 658 x 6 x 502
• Kylpyamme valmistetaan valkoisena (-01).Ylivuotojärjestelmä
vesilukkoineen sekä säädettävät jalat (säätövara 50 mm) toimitetaan
ammeen mukana. Materiaali: saniteettiakryyli, lasikuituvahvistettu.
• Badkaret tillverkas i vitt (-01). Bräddavlopp med vattenlås samt
justerbara fötter (justeringsmån 50 mm) levereras med badkaret.
Material: sanitetsakryl, glasfiberförstärkt.
.
9530101001 1600 x 800 x 580/630 9530201001 1700 x 800 x 580/630
650
1458
502
650
1558
502
650
1600
800
650
658
640
502 162
690
162
Ø 52
1150
760
1600
800
650
1500 570
80
150
450
044
630 (+50 mm)
540 (+50 mm)
650
1700
800
540 (+50 mm)
510
540 (+50 mm)
Ø 52
1150
760
1700
800
650
1500 570
80
150
450
044
630 (+50 mm)
510
540 (+50 mm)
Badekarets innbyggingsmål • Bath mounting dimensions
• Dersom badekaret monteres med frontpanel, bestilles
Seven D Image stativ samt front- og/eller endepanel
separat.
Badekaret rommer 208 ltr.
Tilleggsutstyr: Dekorpanel i sort ask, to stk pr pk.
• Badekaret produseres i hvitt (-01). Breddeavløp med vannlås samt
justerbare føtter (justeringsområde 50 mm) leveres med badekaret.
Materiale: Sanitærakryl, glassfiberforsterket.
• The bathtub is made in white (-01). Overflow with traps and
adjustable feet (50 mm adjustment range) comes with bathtub.
Material: sanitary acrylic, fiberglass reinforced.
• If the bathtub are mounted with a front panel, ordering
Seven D stand, front and / or end panels separately.
The bathtub holds 208 l.
Additional equipment: Wooden decor panel.
Seven D Image
Spare Part: Z9532000001 Seven D Image 1600/1700 Overow

Kun amme upotetaan rakenteeseen, jokainen asennus on tapauskohtainen.
Rakenteiden suunnittelussa suosittelemme kääntymään asiantuntevan urakoitsijan puoleen. Rakenteisiin upotettavissa
ammeissa huoltoluukku on välttämätön lattiakaivon, putkien ja tiivisteiden tarkastusta, siivousta ja huoltoa varten.
Rakenteet on hyvä viimeistellä vasta, kun upotukseen tarkoitettu amme on asennuspaikalla mittojen lopullista tarkastamista
varten. Ammeen jalat on hyvä säätää siten, että suurin rasituspaino tulee jalustalle rakenteisiin nähden.
Hyvin ja säännöllisesti hoidettu amme lisää kylpynautintoa ja ammeen käyttöikää.
Puhdista amme säännöllisesti miedoilla pesuaineilla ja pehmeällä rätillä. Hankaavat ja hiovat aineet naarmuttaa am-
meen pintaa ja himmentävät pinnan kiiltoa. Kiiltävä pinta on helpompi pitää puhtaana. Himmenneen akryylipinnan saa
ennalleen autovahalla.
Seven D Image
FI
Om badkaret skall installeras som ett inbyggt kar, vänligen uppmärksamma att varje installation är individuell. Vid planering av inbyggnad
rekommenderar vi att man vänder sig till en yrkesman för att försäkra sig om bästa resultat. Vid inbyggd installation är en servicelucka
nödvändig för att man ska kunna underhålla, städa, besiktiga rör, golvbrunn och tätningar. Vi rekommenderar att konstruktionen byggs
när man har karet på plats för att kunna säkerställa alla mått. Fötter bör justeras så att den största belastningen kommer på fotställningen.
Du kan njuta av ditt badkar under lång tid om du sköter det väl. Rengör badkaret regelbundet med milda rengörningsmedel och mjuk
trasa. Medel med slipande eekt kan repa akrylkytan och göra den matt. En blank yta är också lättare att rengöra och sköta. Om akrylytan
har förlorat något av sin glans, kan du få den att glänsa igen genom att använda bilvax.
Anvisningar:
Fyll karet med vatten upp till 15 cm under karets framkant. Kliv ner i badkaret. Fyll karet vid behov ända upp till framkanten.
Avställningsytorna i trä (tillval) skall torkas efter bruk. Behandla dem dessutom med matolja eller möbelvax regelbundet.
Seven D Image
SE
Dersom badekaret skal bygges inn, vær oppmerksom på at hvert kar har individuell montering. Ved planlegging av innbyggingskar
anbefaler vi at man tar kontakt med en håndverker for å forsikre seg om best mulig resultat. Det er nødvendig med en service-/inspeks-
jonsluke for kar som skal bygges inn. Dette for at man lettere skal kunne ren-gjøre, reparere, sjekke rør, sluk og tetninger. Vi anbefaler at
konstruksjonen bygges når man har karet på plass for å kunne sikkerhetsstille alle mål. Føtter bør justeres slik at den største belastningen
blir på fotstillingen.
Du kan nyte ditt badekar i lang tid dersom du holder det ved like. Rengjør badekaret regelmessig med milde rengjøringsmidler og myk
klut. Middel med slipe-eekt kan ripe akryloveraten og gjøre den matt. En blank overate er også lettere å holde ved like og renholde.
Dersom akryloveraten har mistet noe av sin glans, kan du få den til å skinne igjen ved å bruke Spapolish eller bilvoks.
Seven D Image
NO
If the tub is to be installed as a built-in bathtub, please note that each installation is individual. When planning the installation, we recom-
mend that you turn to a professional to ensure the best results. For built-in installation is a service hatch needed to be able to maintain,
clean, inspect pipes, oor drain and seals. We recommend that the design is built when you have the tub in place to ensure all measure-
ments. Feet should be adjusted so that the largest stress will be on the foot position.
You can enjoy your bath for a long time if you manage it well. Clean the bath regularly with mild detergent and soft cloth. Abrasive eect
can scratch the acrylic surface and do it math. A smooth surface is also easier to clean and maintain. If the surface has lost in luster, you
can get it to shine again by using spa polish or car wax.
Seven D Image
GB
3
Käyttöohjeita:
Täytä amme ensin noin 15 cm ammeen etureunasta. Astu kylpyyn rauhallisesti. Lisää vettä tarvittaessa etureunas
tasolle saakka. Lisävarusteena toimitettavat kylpytasot tulee pyyhkiä kuivaksi aina käytön jälkeen. Lisäksi huolla niitä
riittävän usein ruokaöljyllä tai kalustevahalla.
Instructions:
Fill the tub with water up to 15 cm below the front edge of the tub. Step down in the tub. Fill the tank if necessary up to front edge.
The wooden surfaces (optional) need to be dried after use. Treat them additionally with cooking oil or furniture wax regularly.
Instruksjoner:
Fyll badekaret med vann opp til 15 cm under den fremre kanten av badekaret. Kliv ned i bade karet. Fyll badekaret om nødvendig opp til
fremre kanten. Treater (valgfritt) skal tørkes etter bruk. Behandle dem i tillegg med matolje eller møbler voks regelmessig.

4
5

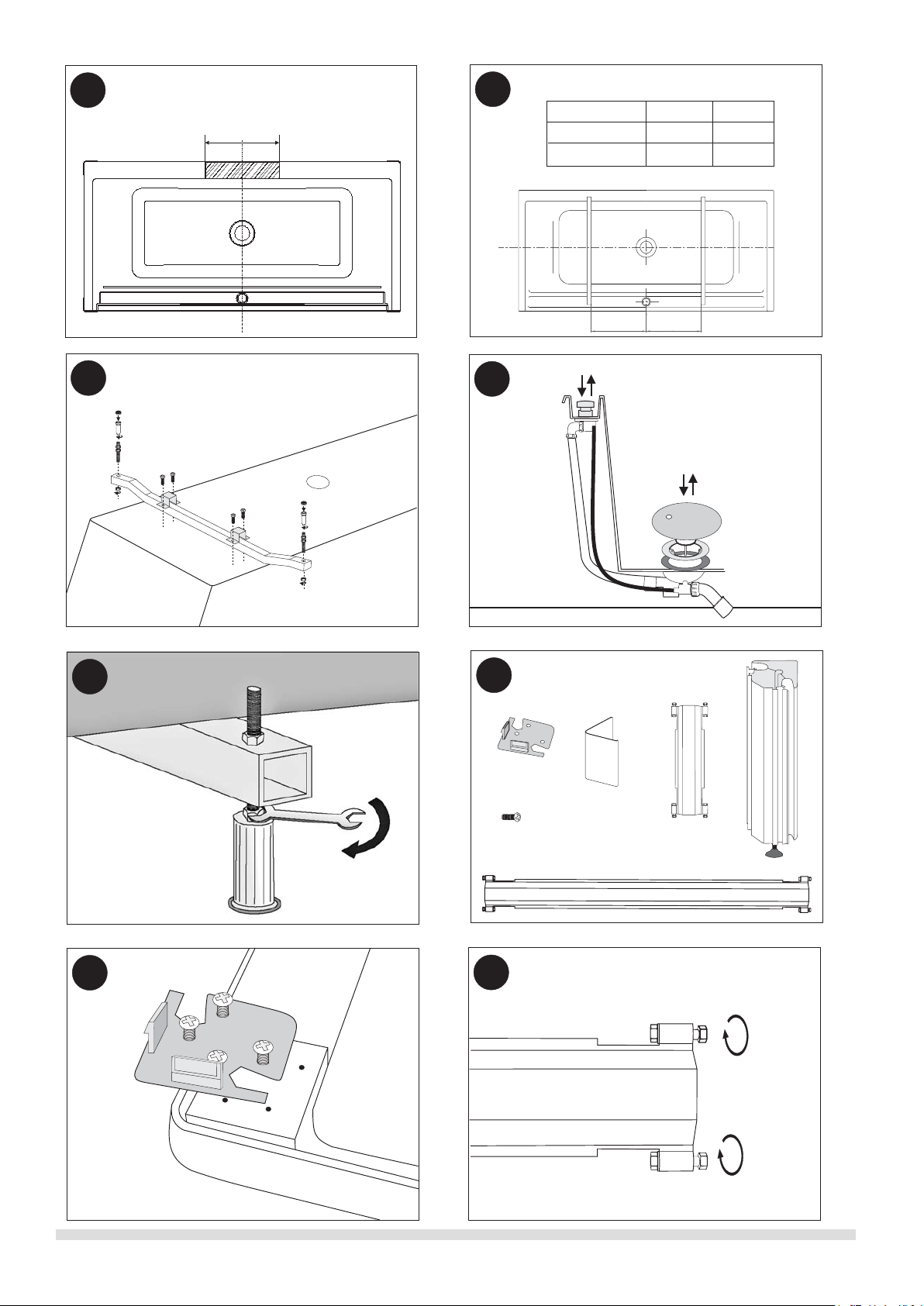

1
350 mm
7
6
x 2
x 2
x 16
x 4
x 4
x 4
AB
1600 380 mm 380 mm
1700 390 mm 390 mm
A B
2
3
8

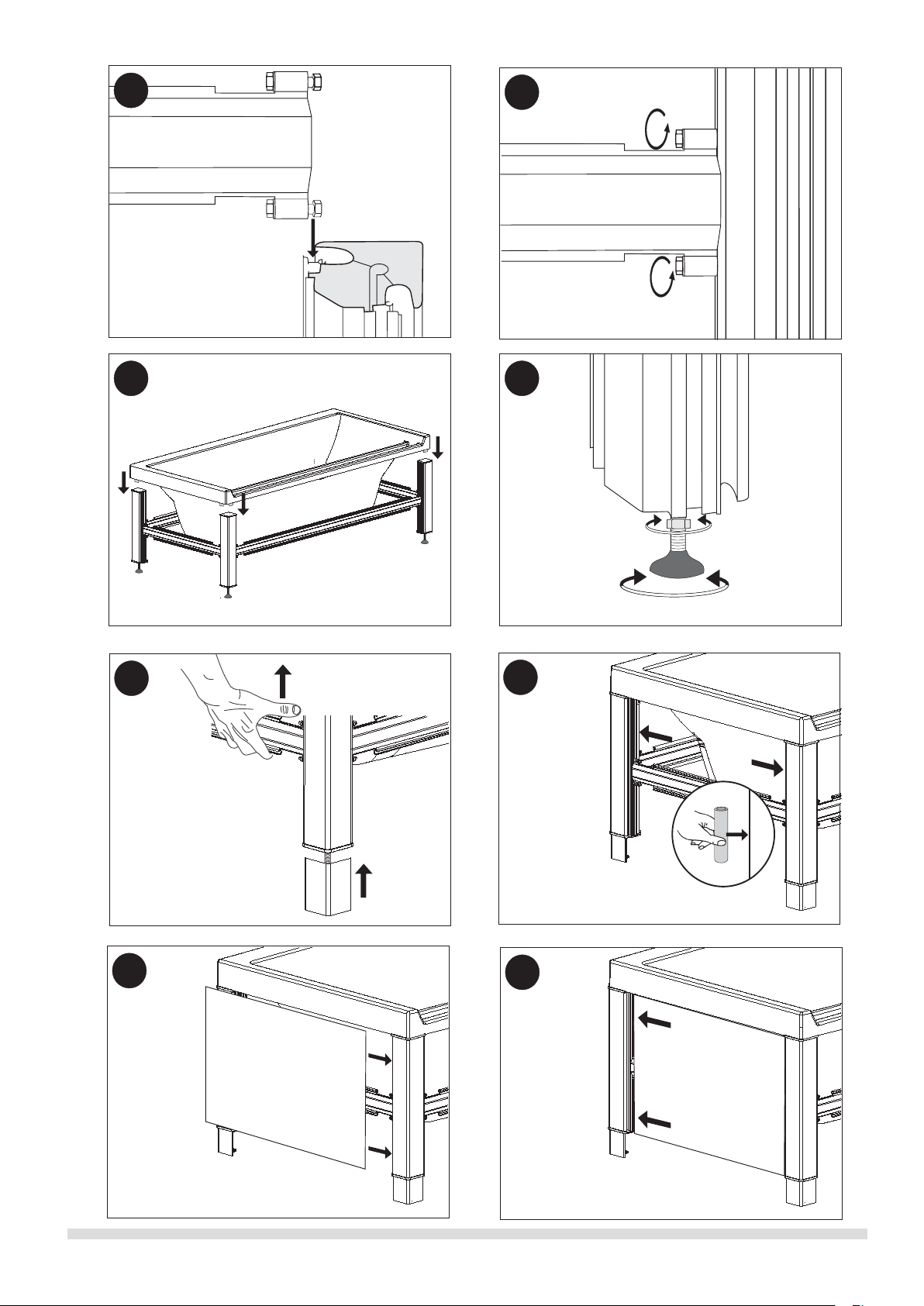

Seven D Image
4

910
12
11
13
15 16
14
5

6
NOTES:

7
NOTES:
