IFM Ecomat 200 Series User manual

Betriebsanleitung
Operating instructions
Notice d’emploi
Elektronischer Zähler
Serie 200
Electronic counter
200 series
Compteur électronique
Série 200
P
Reset
Out 1
R
Sachnr. 701144/04 05/2000

Bestimmungsgemäße Verwendung
Der Vorwahlzähler wertet die Eingangsimpulse aus, verarbeitet sie ent-
sprechend den programmierten Funktionen, zeigt das Ergebnis und
den gewählten Vorwahlwert in zwei 6-stelligen Displays an, und schal-
tet das Ausgangsrelais nach programmiertem Ausgangsverhalten.
•Ansteuerung durch inkrementale Drehgeber, mechanische oder
elektronische Impulsgeber.
•Versorgung der Impulsgeber durch intergriertes Netzteil.
•Programmiermöglichkeiten für Impulsverarbeitung und Anzeige.
•Vorprogrammierte Grundeinstellung.
•Vorwahleinstellung.

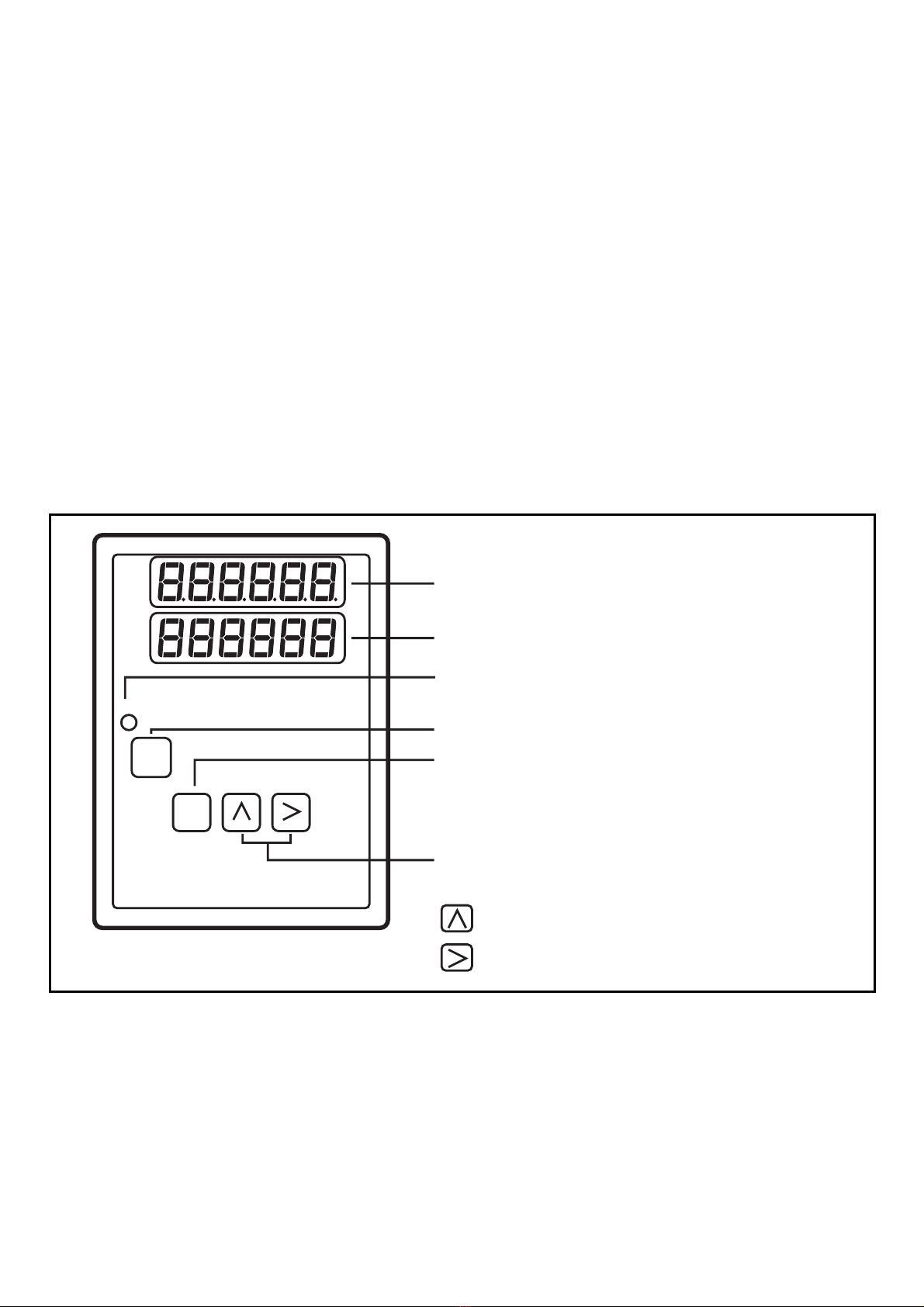

Bedien- und Anzeigenelemente
Montage
An der Rückseite des Geräts befinden sich zwei Laschen mit Gewinde-
bohrung. Befestigen Sie den Zähler mit den mitgelieferten Schrauben
in Ihrer Anlage; Einbauöffnung: 67mm x 92mm.
P
Reset
Out 1
= Hochzählen in aktiver Dekade
= Wechsel der Dekade
Wahl der Parameteradresse;
Einstellen des Parameterwerts
Zählwertanzeige
Vorwahlanzeige
LED; leuchtet, wenn das Relais
angezogen ist
Frontreset
Übergang in den Programmiermodus/
Bestätigen der Parameteradresse und
des Parameterwerts

Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Die Klemmleisten
sind verpolsicher steckbar.
Steuereingänge:
Klemme 12 (ZU / Zählunterbrechung)
Ein Signal auf Klemme 12 unterbricht die Impulsauswertung solange
das Signal anliegt; der zuletzt erreichte Zählwert wird in der Anzeige
gehalten. Nach Signalende wird mit dem nächsten Eingangsimpuls
weitergezählt.
Klemme 13 (RESET/PRESET)
Ein Impuls auf Klemme 13 setzt die Zählwertanzeige auf 0 oder auf
den eingestellten Vorwahlwert.
Die Steuereingänge können gegen “+”oder “-”geschaltet werden.
Signaleingänge:

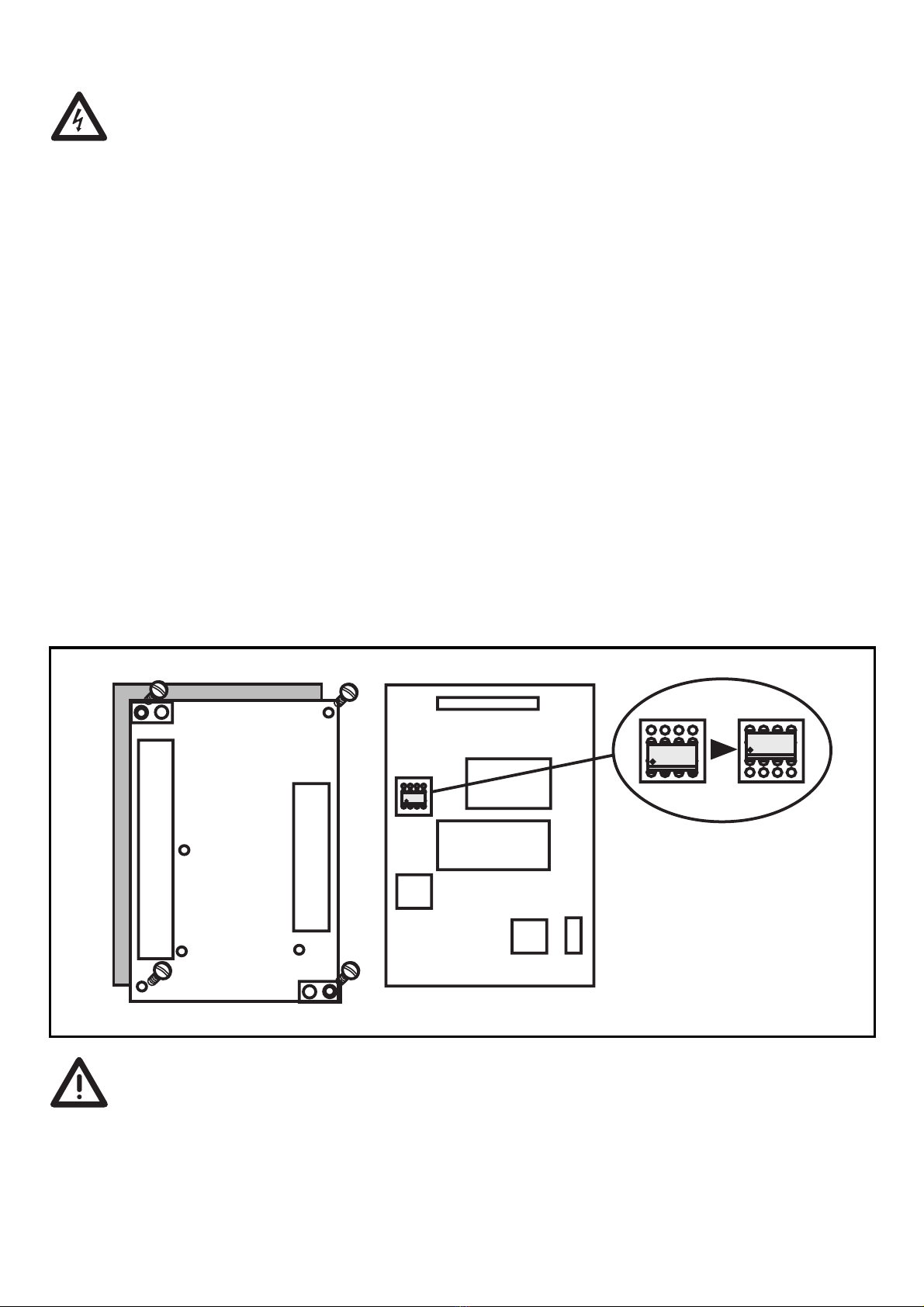

Setzen Sie npn-schaltende Impulsgeber ein, müssen Sie den Opto-
koppler im Inneren des Geräts umstecken.
Achten Sie beim Gehäuse-Zusammenbau auf eine korrekte
Kontaktgabe der internen Steckverbinder. Der korrekte Zusam-
menbau kann folgendermaßen überprüft werden:
Versorgungsspannung anlegen und “P”-Taste drücken.
Schaltet der Zähler in den Programmiermodus, wurde das Gerät kor-
rekt zusammengebaut.
pnp npn

Vorwahl einstellen
Programmieren
Folgende Parameter sind einstellbar (3. Spalte = Grundeinstellung):
1
2
3
Drücken Sie kurz.
Der aktuelle Wert wird
angezeigt, die 1. Dekade blinkt.
Die jeweils aktive Dekade blinkt.
Drücken Sie kurz,
wenn die letzte Dekade blinkt
(= Beenden der Eingabe). Der neue Wert wird angezeigt.
Drücken Sie diese Taste,
um in der aktiven Dekade
hochzuzählen.
Drücken Sie diese Taste,
um zwischen den Dekaden
zu wechseln.
P01
Zählfunktion
0 = VRD (Vorwärts-Rückwärts-Differenz; mechanische und
elektronische Impulsgeber)
1 = VR (Vorwärts-Rückwärts; inkrementale Drehgeber)
1
P02 Steuereingänge für elektronische oder mechanische
Impulsgeber
0 = pnp-schaltend; 1 = npn-schaltend 0
Kommastellen
0 ... 3 = 0 ...3 Nachkommastellen
P03 0
0
Istwertspeicher
0 = Istwertspeicher aktiv
(beim Einschalten wird der letzte Istwert angezeigt)
1 = Istwertspeicher nicht aktiv
(beim Einschalten wird der Vorwahlwert angezeigt)
P04
P05 Frontreset
0 = Frontreset aktiv
1 = Frontreset nicht aktiv 0

P06
Flankenauswertung
0 = Einfachauswertung
1 = Zweifachauswertung
2 = Vierfachauswertung
0
P07 Vorzeichenumschaltung
0 = aktiv; 1 = nicht aktiv 0
P08
Multiplikationsfaktor
Multiplikation der Eingangsimpulse mit dem
Faktor 0,0001 ... 9,9999
(wenn P11 auf 4 oder 5 gesetzt wird, sollten nur Faktoren
≤1,0000 verwendet werden)
1,0000
P14 Display-Helligkeit
0 ... 9 = Helligkeitsstufen 5
P16 Grundeinstellung
1 = alle Parameterwerte werden auf die Grundeinstellung gesetzt 0
P18 Eingabesperre für Vorwahl
0 = Vorwahländerung möglich
1 = Vorwahländerung gesperrt 0
P19 Begrenzung der Zählfrequenz im VRD-Modus
0 = max. Zählfrequenz = 10 Hz (max. Zählwert: ± 32768)
1 = maximale Zählfrequenz = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 Relais schaltet bei Positivwert und Negativwert der Vorwahl
0 = aktiv
1 = nicht aktiv 1
P99 Anzeige der aktuellen Softwarevariante und der
Versionsnummer
P15 Reset / Preset extern
0 = Preset bei Impuls auf Klemme 13
1 = Reset bei Impuls auf Klemme 13 1
P12 Relais-Wischzeit
0,1s ... 9,9s einstellbar in Schritten von 0,1s 1,0
P10 Relaisfunktion
0 = wischend; 1 = statisch bis Reset / Preset 0
P11
Ausgangsverhalten des Relais
0 = Relais schaltet bei 0
1 = Relais schaltet bei Vorwahl
2 = Relais schaltet bei ≥Vorwahl, fällt zurück bei < Vorwahl
3 = Relais schaltet bei ≤Vorwahl, fällt zurück bei > Vorwahl
4 = Relais schaltet bei 0 mit autopreset
(setzt den Zähler auf Vorwahl)
5 = Relais schaltet bei Vorwahl mit autoreset
(setzt den Zähler auf 0)
1

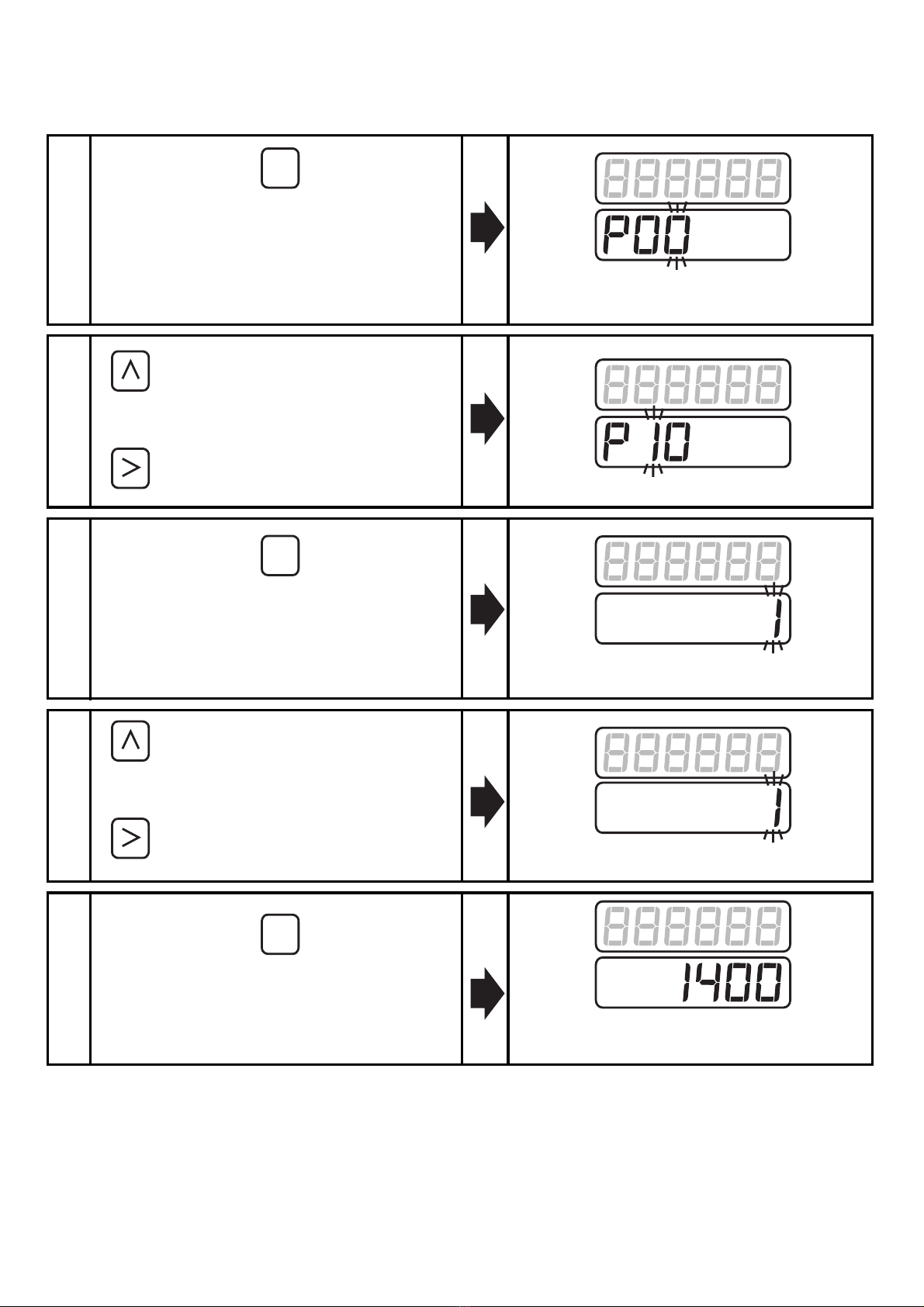

Programmieren
Zum Programmieren müssen die Klemmen 6 und 7 gebrückt sein, z. B.
mit einem Schlüsselschalter.
Der Betrieb des Geräts ist wartungsfrei.
P
P
P
1
2
3
4
5

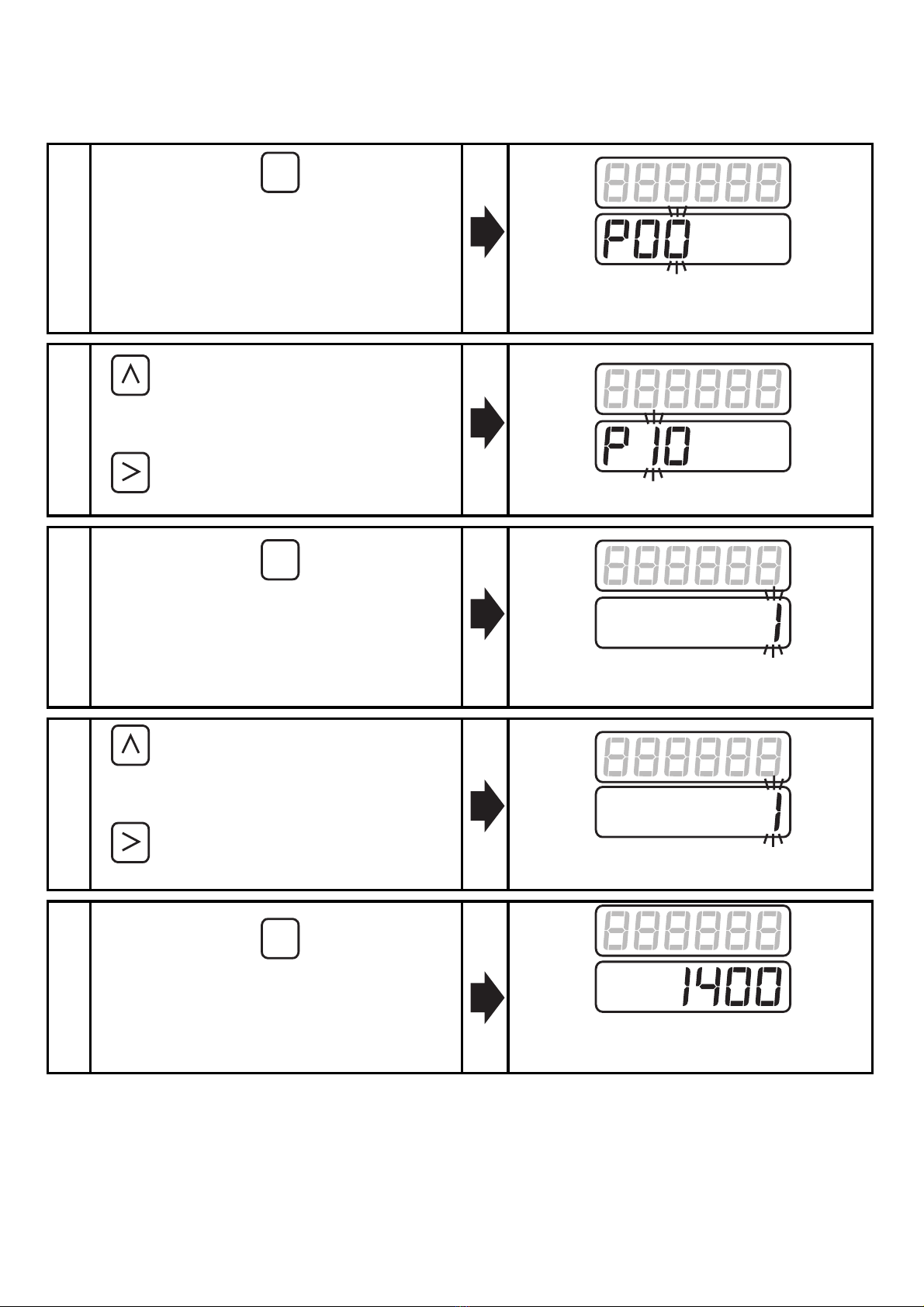

Drücken Sie kurz.
Die Parameteradresse wird
angezeigt, die 2. Dekade blinkt.
Der aktuelle Parameterwert wird
angezeigt (1. Stelle blinkt).
Drücken Sie kurz
(= Bestätigung des
Parameterwerts). Wechsel in den Betriebsmodus;
der Zählwert wird angezeigt.
Drücken Sie diese Taste,
um in der aktiven Dekade
hochzuzählen.
Drücken Sie diese Taste,
um zwischen den Dekaden
zu wechseln. Die aktive Dekade blinkt.
Drücken Sie diese Taste,
um in der aktiven Dekade
hochzuzählen.
Drücken Sie diese Taste,
um zwischen den Dekaden
zu wechseln. Die aktive Dekade blinkt.
Drücken Sie kurz
(= Bestätigung der
Parameteradresse).
Unterbrechen Sie kurz die Versorgungsspannung, damit die neuen Parameter
wirksam werden.
Wird während des Programmiervorgangs ca. 15 Sekunden keine Taste gedrückt,
geht das Gerät mit unveränderten Parameterwerten in den Betriebsmodus
über.

Function and features
The preset counter evaluates the input pulses, processes them according
to the programmed functions and displays the result in two 6-digit
displays and switches the output relay depending on the programmed
output performance.
•Counts pulses from incremental shaft encoders, mechanical or
electronic pulse pick-ups.
•Supply of the pulse pick-ups via integrated power supply.
•Programming possibilities for pulse processing and display.
•Preprogrammed basic setting.
•Preset.
Operation and display elements
Mounting
There are two brackets with threaded holes at the back of the unit.
Mount the counter in your plant using the screws supplied; panel
cut-out: 67mm x 92mm.
P
Reset
Out 1
= incrementing in active decade
= changing to next decade
selection of parameter address;
setting of parameter value
actual value display
preset display
LED;
is lit when the relay is energised
front reset
change into programming mode;
acknowledgement of parameter
address and parameter value

Electrical connection
Disconnect power. Connect the unit according to the indications
on the terminals. The plug-in terminal strip features reverse pola-
rity protection.
Control inputs:
Terminal 12 (ZU / counting interruption)
A signal on terminal 12 interrupts the pulse evaluation for as long as
the signal is active; the last value counted remains in the display. When
the input signal has stopped, counting is resumed with the next input
pulse.
Terminal 13 (RESET/PRESET)
A pulse on terminal 13 sets the actual value display to 0 or to the preset
value.
The control inputs can be npn or pnp switching.
Signal inputs:

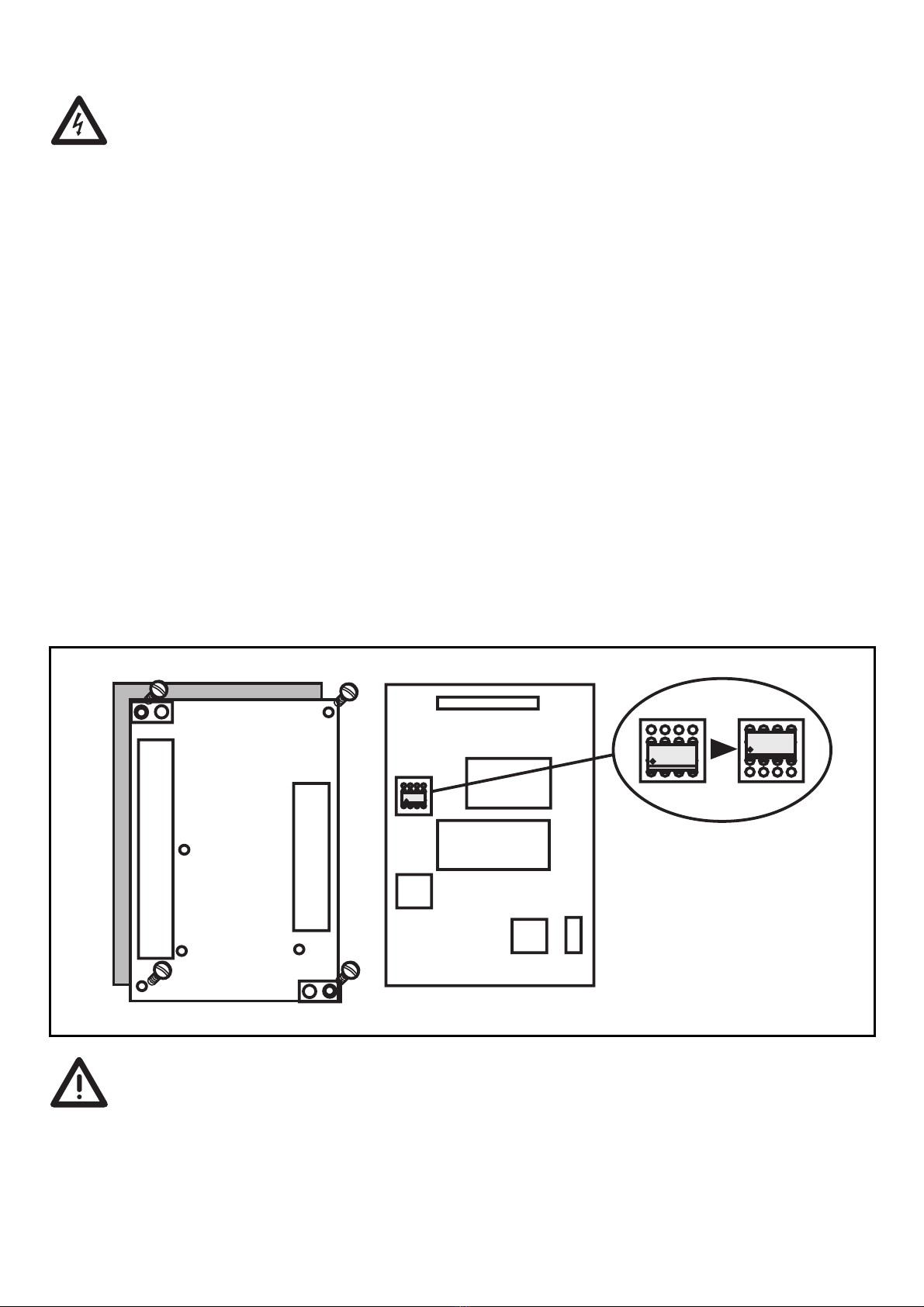

If you use npn-switching pulse pick-ups the opto-coupler inside the
unit must be plugged into the npn-position.
When assembling the housing ensure correct contacting of the
internal plug connections. The correct assembly can be tested
as follows:
Apply the supply voltage and press the "P" button.
If the counter changes to the programming mode, the assembly of
the unit is correct.
pnp npn

Presetting
Programming
The following parameters can be set (3rd column: basic setting):
1
2
3
Press briefly.
Actual value is displayed,
first decade is flashing.
The active decade is flashing.
Press briefly
when last decade is flashing
(= terminating entry). The new value is displayed.
Press this key to increment
in active decade.
Press this key to change
from one decade to the
other.
P01
counting function
0 = VRD (up / down differential; electronic and mechanical
pulse pick-ups)
1 = VR (up / down; incremental shaft encoders)
1
P02 control inputs for electronic or mechanical pulse pick-ups
0 = pnp switching
1 = npn switching 0
decimal places
0 ... 3 = 0 ...3 decimal places after the point
P03 0
0
last value memory
0 = last value memory active
(on power up the last value is displayed)
1 = last value memory not active
(on power up the preset value is displayed)
P04
P05 front reset
0 = front reset active
1 = front reset not active 0

P06
edge evaluation
0 = one-fold evaluation
1 = two-fold evaluation
2 = four-fold evaluation
0
P07 change of signs
0 = active; 1 = not active 0
P08
multiplication factor
multiplication of the input pulses by factor
0.0001 ... 9.9999
(if P11 is set to 4 or 5, only factors ≤1.0000 should be
used)
1,0000
P14 display brightness
0 ... 9 = level of brightness 5
P16 basic setting
1 = all parameter values are set to the basic setting 0
P18 input block for preset
0 = preset can be changed
1 = preset cannot be changed (blocked) 0
P19
limitation of the counting frequency in the VRD mode
0 = max. counting frequency = 10 Hz
(max. count value: ± 32768)
1 = max. counting frequency = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 relay switches if value of the preset value is positive or
negative
0 = active; 1 = not active 1
P99 display of the current software version and the version number
P15 external reset / preset
0 = preset if pulse on terminal 13
1 = reset if pulse on terminal 13 1
P12 fleeting time relay
0.1s ... 9.9s adjustable in steps of 0.1s 1,0
P10 relay function
0 = fleeting; 1 = solid state until reset / preset 0
P11
output performance of the relay
0 = relay switches at 0
1 = relay switches at preset
2 = relay switches at ≥preset, de-energises at < preset
3 = relay switches at ≤preset, de-energises at > preset
4 = relay switches at 0 and sets autopreset
(sets the counter to preset)
5 = relay switches at preset and sets autoreset
(sets the counter to 0)
1

Programming
For programming terminals 6 and 7 must be linked, e.g. by means of
a key switch.
Operation of the unit is maintenance-free.
P
P
P
1
2
3
4
5

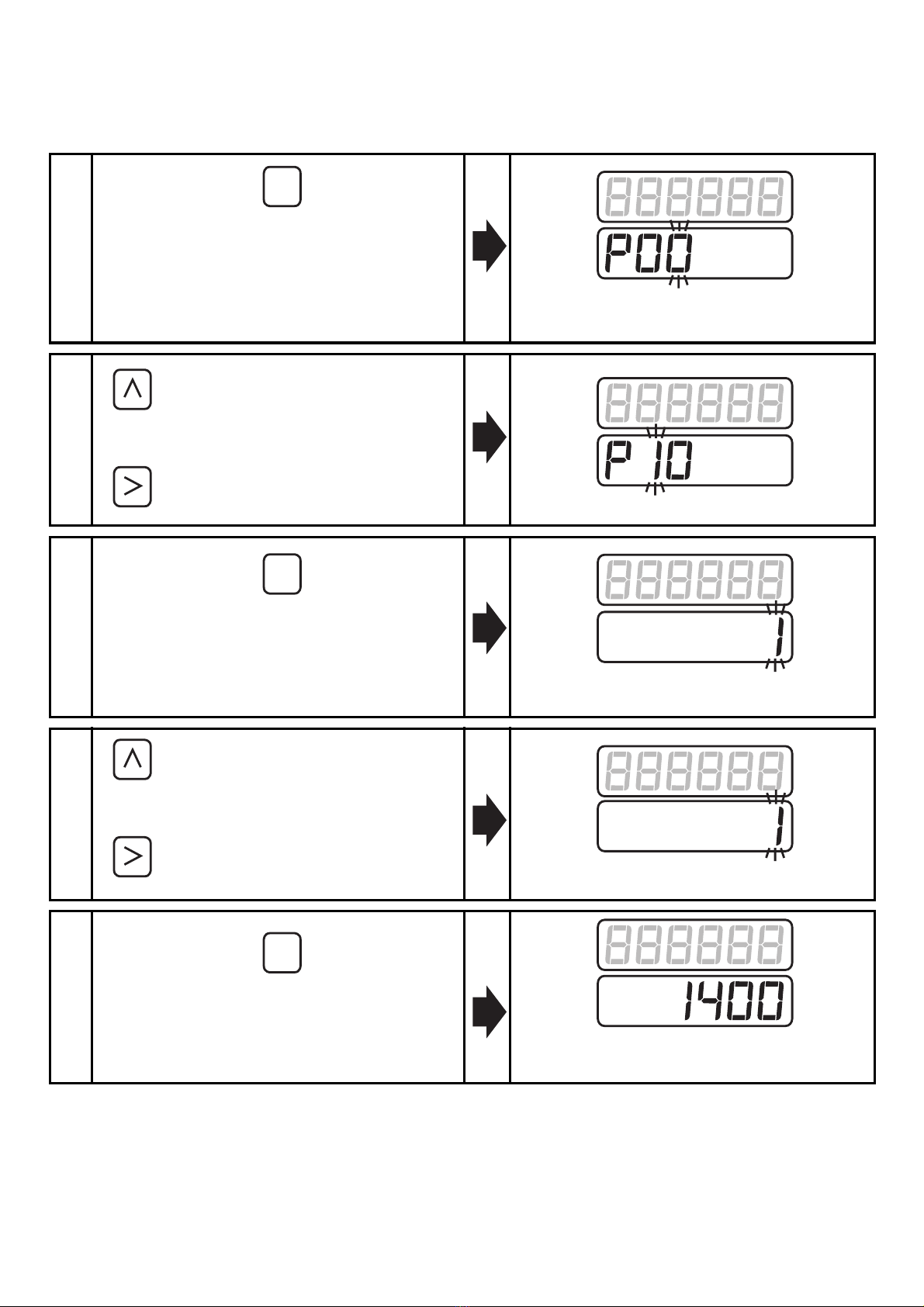

Press briefly.
The parameter address is
displayed, decade 2 is flashing.
The actuele parameter value is
displayed (1st place is flashing).
Press briefly
(= acknowledgement of
the parameter value). Changing into operating mode;
actual value is displayed.
Press this key to increment
in active decade.
Press this key to change
from one decade to the
other. The active decade is flashing.
Press this key to increment
in active decade.
Press this key to change
from one decade to the
other. The active decade is flashing.
Press briefly
(= acknowledgement of
the parameter address).
Interrupt the supply voltage briefly so that the new parameters become effec-
tive.
If no key is pressed during the programming process for approx. 15s, the unit
will change into the operating mode with unchanged parameter values.

Fonctionnement et caractéristiques
Le compteur àprésélection évalue les impulsions d’entrée, les traite
selon les fonctions programmées et visualise le résultat sur deux
afficheurs à6 positions et commute le relais de sortie programmé.
•Compte les impulsions de codeurs ou de générateurs d’impulsions.
•Alimentation des générateurs d’impulsions intégrée.
•Possibilités de programmation pour le traitement d’impulsions et la
visualisation.
•Réglage de base préprogrammé.
•Réglage de la présélection.
Eléments de service et d’indication
Montage
Il y a deux colliers de fixation avec trous filetés àl’arrière de l’appareil.
Fixer le compteur sur votre installation àl’aide des vis livrées; armoire
électrique, découpe: 67 mm x 92 mm.
P
Reset
Out 1
= incrémenter dans la décade active
= passer àla décade suivante
sélection de l’adresse du paramètre;
réglage de la valeur du paramètre
affichage de la valeur de comptage
affichage de la présélection
LED;
allumée quand le relais est enclenché
reset frontal
changement dans le mode de
programmation;
confirmation de l’adresse du paramètre
et de la valeur du paramètre

Raccordement électrique
Mettre l’installation hors tension. Raccorder l’appareil selon les
indications sur les bornes. Le bornier est protégécontre les
inversions de polarité.
Entrées de contrôle:
Borne 12 (ZU / interruption de comptage)
Un signal sur la borne 12 interrompt l’évaluation des impulsions
lorsqu’il est appliqué; la valeur comptée la dernière reste dans l’affi-
cheur. A la fin du signal le comptage recommence avec la prochaine
impulsion d’entrée.
Borne 13 (RESET/PRESET)
Une impulsion sur la borne 13 met l’affichage de la valeur de comptage
à0 ou àla valeur présélectionnée.
Les entrées de contrôle peuvent être commutées en signal pnp ou npn.
Entrées de signal:
Si vous utilisez des générateurs d’impulsions npn, le coupleur opto à
l’intérieur de l’appareil doit être mis en position npn.
Pendant l'assemblage du boîtier assurer que les contacts des
connecteurs internes sont corrects. L'assemblage correct peut
être vérifiécomme suit:
Appliquer la tension d'alimentation et appuyer sur le bouton "P".
Si le compteur passe en mode de programmation, l'assemblage de
l'appareil est correct.
pnp npn

Réglage de la présélection
Programmation
Les paramètres suivants sont réglables (3ecolonne = réglage de base):
1
2
3
Appuyer brièvement.
La valeur actuelle est affichée,
la décade active clignote.
La décade active clignote.
Appuyer brièvement
(= fin de la saisie).
La nouvelle valeur est affichée.
Appuyer sur ce bouton
pour incrémenter la
décade active.
Appuyer sur ce bouton
pour changer la décade.
P01
fonction de comptage
0 = VRD (comptage / décomptage différentiel; fins de
course mécaniques et capteurs électroniques)
1 = VR (comptage / décomptage; codeurs incrémentaux)
1
P02 entrées de contrôle
0 = commutation pnp
1 = commutation npn 0
virgule
0 ... 3 = 0 ...3 positions après la virgule
P03 0
0
mémorisation de la valeur de comptage
0 = mémorisation de la valeur de compt. active (lors de la
mise sous tension la dernière valeur de compt. est affichée)
1 = mémorisation de la valeur de compt. non active (lors de
la mise sous tension la valeur présélectionnée est affichée)
P04
P05 reset frontal
0 = reset frontal actif
1 = reset frontal non actif 0

P06
évaluation des fronts
0 = évaluation simple
1 = évaluation double
2 = évaluation quadruple
0
P07 changement de signe
0 = actif; 1 = non actif 0
P08
facteur de multiplication
multiplication des impulsions d’entrée par le facteur
0,0001 ... 9,9999; (si P11 est mis à4 ou 5 seulement des
facteurs ≤1,0000 devraient être utilisés)
1,0000
P14 intensitéde lumière de l’affichage
0...9 = niveaux de lumière 5
P16 réglage de base
1 = toutes les valeurs du paramètre sont mises au réglage de base 0
P18 blocage de l'entrée pour la présélection
0 = changement de la présélection possible
1 = changement de la présélection bloqué0
P19
limitation de la fréquence de comptage en mode VRD
0 = fréquence de comptage maxi = 10 Hz
(valeur de comptage maxi: ± 32768)
1 = fréquence de comptage maxi = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 le relais commute à“+”ou “-”la valeur de présélection
(uniquement en VRD): 0 = actif; 1 = non actif 1
P99 affichage de la version du logiciel actuelle et du numéro
de la version
P15 reset / preset externe
0 = preset si impulsion sur borne 13
1 = reset si impulsion sur borne 13 1
P12 durée des impulsions de passage du relais
0,1s ... 9,9s réglable en pas de 0,1s 1,0
P10 fonction de relais
0 = impulsion de passage
1 = sortie main tenue jusqu’à reset /preset 0
P11
fonction de la sortie du relais
0 = relais commute si 0
1 = relais commute si présélection
2 = relais commute si ≥présélection, déclenche si < présélection
3 = relais commute si ≤présélection, déclenche si > présélection
4 = relais commute si 0 et autopreset
(met le compteur àprésélection)
5 = relais commute si présélection et autoreset
(met le compteur à0)
1

Programmation
Afin de procéder àla programmation les bornes 6 et 7 doivent être shuntés, par
exemple àl’aide d’un interrupteur àclé.
Le fonctionnement ne nécéssite aucun entretien.
P
P
P
1
2
3
4
5
Appuyer brièvement.
L’adresse de paramètre est
affichée, la décade 2 clignote.
La valeur actuelle de paramètre
est affichée; (1eposition clignote).
Appuyer brièvement
(= confirmation de la valeur
du paramètre). Valeur de comptage; passage
dans le mode de fonctionnement.
Appuyer sur ce bouton
pour incrémenter la
décade active.
Appuyer sur ce bouton
pour changer la décade. La décade active clignote.
Appuyer sur ce bouton
pour incrémenter la
décade active.
Appuyer sur ce bouton
pour changer la décade. La décade active clignote.
Appuyer brièvement
(= confirmation de l’adresse
de paramètre).
Interrompre la tension d'alimentation brièvement pour que les nouveaux
paramètres deviennent effectifs.
Si aucun bouton n’est pressépendant le processus de programmation pendant
environ 15s, l’appareil passe dans le mode de fontionnement avec des valeurs
du paramètre non changées.

Techn. Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei gebleicht
