IMG STAGE LINE PARL-36DMX/CR User manual

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL
MODE D’EMPLOI • ISTRUZIONI PER L’USO • MANUAL DE INSTRUCCIONES
VEILIGHEIDSVOORSCHRIFTEN • ŚRODKI BEZPIECZEŃSTWA
SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA
LED-SCHEINWERFER
LED SPOTLIGHT
PROJECTEUR À LEDS
FARETTO A LED
PARL-36DMX/CR Best.-Nr. 38.2650
PARL-36DMX/SW Best.-Nr. 38.2660

2
Bevor Sie einschalten ...
Wir wünschen Ihnen viel Spaß mit Ihrem
neuen Gerät von „img Stage Line“. Bitte
lesen Sie vor dem Gebrauch diese Be-
dienungsanleitung und heben Sie sie für
ein späteres Nachlesen auf.
Der deutsche Text beginnt auf Seite 4.
Before you switch on ...
We wish you much pleasure with your new
“img Stage Line” unit. Please read these
operating instructions carefully prior to
operating the unit and keep them for later
use.
The English text starts on page 8.
Avant toute utilisation ...
Nous vous souhaitons beaucoup de plaisir
à utiliser cet appareil “img Stage Line”.
Veuillez lire entièrement cette notice d’utili-
sation avant la mise en service et con-
servez-la pour une consultation ultérieure.
La version française se trouve page 12.
Prima di accendere ...
Vi auguriamo buon divertimento con il Vo-
stro nuovo apparecchio “img Stage Line”.
Vi preghiamo di leggere attentamente le
presenti istruzioni prima della messa in
funzione e di conservarle per un uso futuro.
l testo italiano comincia a pagina 16.
Antes de la conexión ...
Le agradecemos el haber adquirido un
aparato “img Stage Line”. Por favor, lea
este manual de instrucciones detallada-
mente antes de hacer funcionar la unidad
y guárdelo para una utilización posterior.
El texto en español empieza en la pági-
na 20.
Alvorens u inschakelt ...
Wij wensen u veel plezier met uw nieuw
toestel van “img Stage Line”. Lees de vei-
ligheidsvoorschriften grondig door, alvorens
het toestel in gebruik te nemen, en bewaar
de handleiding voor latere raadpleging.
De veiligheidsvoorschriften vindt u op pa-
gina 24.
Innan enheten tas i bruk ...
Vi önskar dig mycket nöje med din nya
enhet från “img Stage Line”. Läs gärna
säkerhetsinstruktionerna innan du använ-
der enheten. Spara instruktionerna för
framtida användning.
Du finner säkerhetsinstruktionerna på
sidan 27.
Ennen kytkemistä ...
Toivomme Sinulle paljon miellyttäviä hetkiä
uuden “img Stage Line” laitteen kanssa.
Ennen laitteen käyttöä pyydämme Sinua
huolellisesti tutustumaan turvallisuusoh-
jeisiin. Ole hyvä ja säilytä käyttöohjeet
myöhempää tarvetta varten.
Turvallisuusohjeet löytyvät sivulta 28.
Przed Uruchomieniem …
Życzymy zadowolenia z nowego produktu
“img Stage Line”. Prosimy zapoznać się z
informacjami dotyczącymi bezpieczeństwa
przed użytkowaniem urządzenia, w ten spo-
sób zdrowie użytkownika nie będzie zagro-
żone, a urządzenie nie ulegnie uszkodzeniu.
Instrukcję należy zachować do wglądu.
Informacje dotyczące bezpieczeństwa znaj-
dują się na stronie 25.
Inden De tænder for apparatet ...
Vi ønsker Dem god fornøjelse med Deres
“img Stage Line” apparat. Læs oplysnin-
gerne for en sikker brug af apparatet før
ibrugtagning. Gem venligst denne betje-
ningsvejledning til senere brug.
Sikkerhedsoplysningerne finder De på
side 26.
D
A
CH
F
B
CH
E
DK
FIN
NL
B
S
GB
I
PL
wwwwww..iimmggssttaaggeelliinnee..ccoomm
®

F
U
S
E
12345678
E
A
R
T
H
E
A
R
T
H
3
12
3
21
3


2
1
2
534
7
8
6

Auf der ausklappbaren Seite 3 finden
Sie alle beschriebenen Bedienelemente
und Anschlüsse.
1 Einsatzmöglichkeiten
Dieser Scheinwerfer eignet sich für Be-
leuchtungszwecke im privaten und ge-
werblichen Bereich, z. B. als Deko-Licht
im Schaufenster oder als Effektstrahler in
Kombination mit einer Spiegelkugel. Er
erzeugt farbiges Licht über 61 superhelle
LEDs, die in Blau, Rot und Grün leuch-
ten, und lässt sich in verschiedenen Modi
betreiben (z. B. musikgesteuerter Farb-
wechsel, automatischer Farbwechsel mit
einstellbarer Geschwindigkeit, manuelle
Farbeinstellung mit Dimmerfunktion).
Der Scheinwerfer ist für die Steuerung
über ein DMX-Lichtsteuergerät ausge-
legt (5 DMX-Steuerkanäle), kann aber
auch ohne Steuergerät bedient werden.
2 Hinweise für den sicheren
Gebrauch
Der Scheinwerfer entspricht allen rele-
vanten Richtlinien der EU und ist deshalb
mit gekennzeichnet.
Beachten Sie auch unbedingt die folgen-
den Punkte:
GVerwenden Sie den Scheinwerfer nur
im Innenbereich und schützen Sie ihn
vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger
Einsatztemperaturbereich 0 – 40 °C).
GPlatzieren Sie den Scheinwerfer im-
mer so, dass im Betrieb eine ausrei-
chende Luftzirkulation gewährleistet
ist. Die Lüftungsöffnungen am Gehäu-
se dürfen nicht abdeckt werden. Der
Abstand zum angestrahlten Objekt
sollte mindestens 10 cm betragen.
GNehmen Sie den Scheinwerfer nicht in
Betrieb bzw. ziehen Sie sofort den
Netzstecker aus der Steckdose, wenn:
1. sichtbare Schäden am Gerät oder
am Netzkabel vorhanden sind,
2. nach einem Sturz oder Ähnlichem
der Verdacht auf einen Defekt be-
steht,
3. Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur
Reparatur in eine Fachwerkstatt.
GEin beschädigtes Netzkabel darf nur
durch den Hersteller oder eine Fach-
werkstatt ersetzt werden.
GZiehen Sie den Netzstecker nie am
Kabel aus der Steckdose, fassen Sie
immer am Stecker an.
GVerwenden Sie für die Reinigung nur
ein trockenes, weiches Tuch, auf kei-
nen Fall Chemikalien oder Wasser.
GWird der Scheinwerfer zweckentfrem-
det, nicht sicher montiert, falsch be-
dient oder nicht fachgerecht repariert,
kann keine Haftung für daraus resultie-
rende Sach- oder Personenschäden
und keine Garantie für den Scheinwer-
fer übernommen werden.
3 Montage
Der Scheinwerfer lässt sich
a durch Ausklappen des Bügels (1) auf-
stellen.
b mit einem Lichtstrahler-Halter (C-Ha-
ken) oder einer stabilen Montage-
schraube über den Bügel an eine Tra-
verse oder ein Stativ montieren.
Soll der Scheinwerfer endgültig aus
dem Betrieb genommen werden,
übergeben Sie ihn zur umweltge-
rechten Entsorgung einem örtlichen
Recyclingbetrieb.
WARNUNG: Der Schein-
werfer wird mit lebens-
gefährlicher Netzspannung
(230V~) versorgt. Nehmen
Sie deshalb niemals selbst
Eingriffe am Gerät vor und
stecken Sie nichts durch die
Lüftungsöffnungen! Es be-
steht die Gefahr eines elek-
trischen Schlages.
4
D
A
CH

Zum Ausrichten des Scheinwerfers die
2 Schrauben (2) am Bügel etwas lösen,
den Scheinwerfer wie gewünscht neigen
und die Schrauben wieder fest anziehen.
4 Inbetriebnahme
Zum Einschalten des Scheinwerfers den
Stecker des Netzkabels (8) in eine Steck-
dose (230V~/50Hz) stecken, zum Aus-
schalten ihn wieder herausziehen.
Um einen besseren Bedienkomfort zu
erhalten, ist es empfehlenswert, den
Scheinwerfer an eine Steckdose anzu-
schließen, die sich über einen Lichtschal-
ter ein- und ausschalten lässt.
5 Bedienung ohne
DMX-Steuergerät
Über die Bedienelemente (3)– (5) auf der
Rückseite lässt sich der Scheinwerfer auf
4 verschiedene Betriebsmodi einstellen:
– musikgesteuerter Farbwechsel
– automatischer Farbwechsel
– automatisches Farbüberblenden
– manuelle Farbeinstellung
5.1 Musikgesteuerter oder
automatischer Farbwechsel

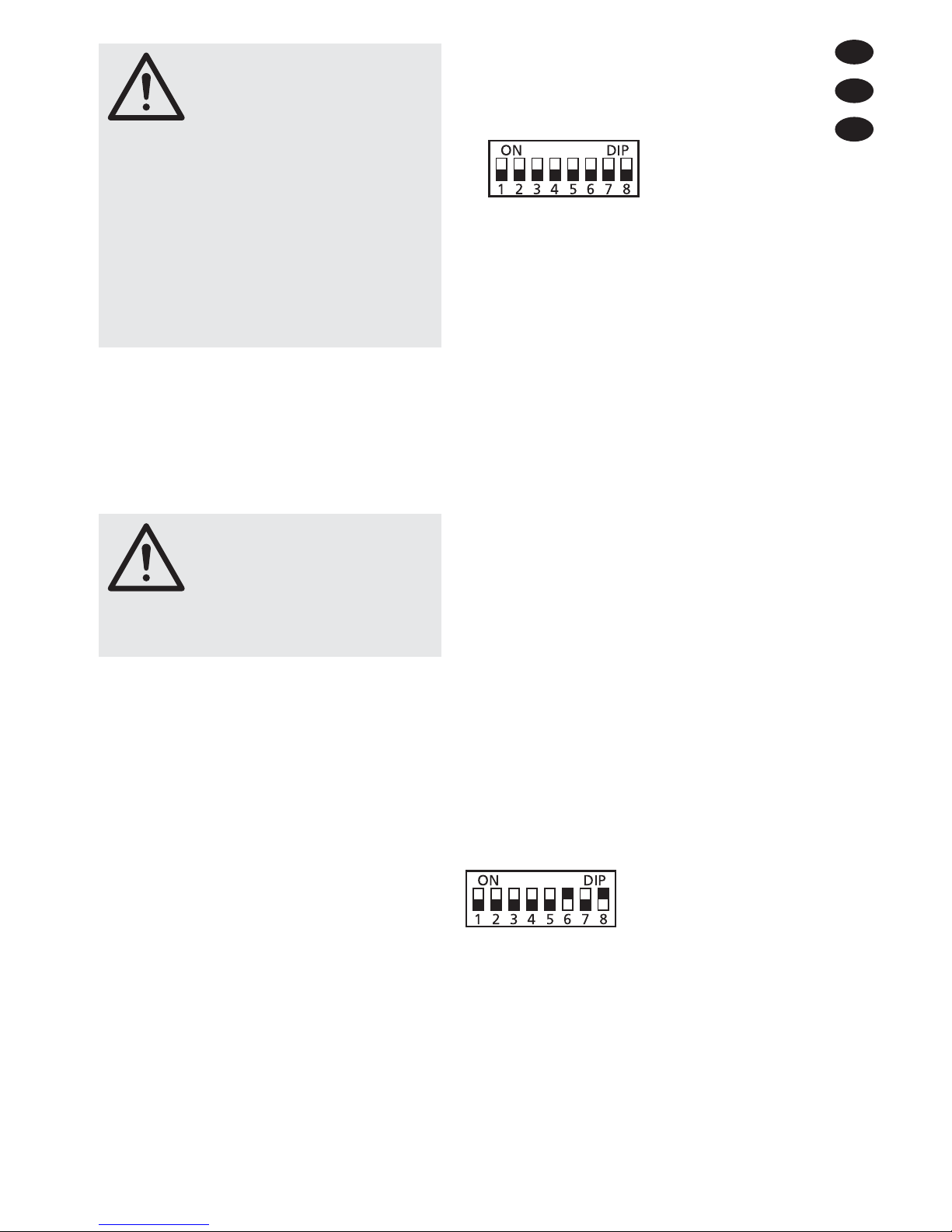

1) Alle DIP-Schalter (4) in die „Aus“-Posi-
tion stellen:
musikgesteuerter oder automatischer
Farbwechsel
2) Für den musikgesteuerten Farbwech-
sel den Schalter AUTO/MUSIC (3) in
die Position MUSIC stellen. Läuft jetzt
Musik mit deutlichem Rhythmus im
Bassbereich in ausreichender Laut-
stärke, wechselt der Scheinwerfer, ge-
steuert über ein internes Mikrofon, die
Farbe im Takt der Musik.
Für den automatischen Farbwech-
sel den Schalter AUTO/MUSIC in die
Position AUTO stellen und mit dem
Regler SPEED (5) die Geschwindig-
keit einstellen, mit der die Farben
wechseln sollen.
5.2 Automatisches Farbüberblenden
Den DIP-Schalter 8 auf ON stellen und
den DIP-Schalter 7 in die „Aus“-Position.
Mit den DIP-Schaltern 1 – 6 lässt sich
die Geschwindigkeit, mit der zwischen
den Farben übergeblendet wird, auswäh-
len (je niedriger die Schalter-Nummer,
desto schneller die Überblendung): Den
entsprechenden DIP-Schalter 1 – 6 auf
ON stellen, die restlichen fünf DIP-Schal-
ter in die „Aus“-Position.
automatisches Farbüberblenden mit der
langsamsten Überblendgeschwindigkeit
5.3 Manuelle Farbeinstellung
Die DIP-Schalter 7 und 8 auf ON stellen.
Mit den restlichen DIP-Schaltern las-
sen sich die LEDs für Rot (Schalter 1 und
2), Grün (Schalter 3 und 4) und Blau
(Schalter 5 und 6) separat anwählen und
in ihrer Helligkeit einstellen – siehe dazu
die folgende Abb. 5.
WARNUNG: Sehr schnelle
Farbwechsel können bei fo-
tosensiblen Menschen und
Epileptikern epileptische An-
fälle auslösen!
WARNUNG: Der Schein-
werfer muss fachgerecht
montiert werden. Wird er
als schwebende Last über
Personen installiert, muss
er zusätzlich gesichert wer-
den, z. B. durch ein Fang-
seil am Bügel. Das Fang-
seil so befestigen, dass der
Fallweg des Scheinwerfers
nicht mehr als 20cm betra-
gen kann.
5
D
A
CH

R = rot, G = grün, B = blau
Beispiel für eine manuelle Farbeinstellung:
rot leuchtende LEDs mit 100 % Helligkeit,
grün leuchtende LEDs mit 25% Helligkeit,
blau leuchtende LEDs mit 50% Helligkeit
6 DMX-Steuerung
Zur Bedienung über ein Lichtsteuergerät
mit DMX512-Protokoll (z. B. DMX-1440
oder DMX-120 von „img Stage Line“) ver-
fügt der Scheinwerfer über 5 Steuerka-
näle. Die Funktionen der Kanäle und die
DMX-Werte finden Sie in Kap. 6.3.
6.1 Anschluss
Als DMX-Schnittstelle besitzt der Schein-
werfer 3-polige XLR-Anschlüsse mit fol-
gender Kontaktbelegung:
1 = Masse, 2 = DMX
- , 3 = DMX+
Zum Anschluss sollten spezielle Kabel für
hohen Datenfluss verwendet werden. Die
Verwendung normaler Mikrofonkabel ist
nur bei einer Gesamtkabellänge bis 100m
zu empfehlen. Die besten Übertragungs-
ergebnisse werden mit abgeschirmten
Mikrofonkabeln von 2 x 0,25mm2oder
speziellen Datenübertragungskabeln er-
reicht. Bei Leitungslängen ab 150m wird
das Zwischenschalten eines DMX-Aufhol-
verstärkers empfohlen (z.B. SR-103DMX
von „img Stage Line“).
1) Den Eingang DMX IN (6) mit dem
DMX-Ausgang des Lichtsteuergerätes
verbinden.
2) Den Ausgang DMX OUT (7) mit dem
DMX-Eingang des nächsten DMX-
gesteuerten Gerätes verbinden. Des-
sen Ausgang wieder mit dem Eingang
des nachfolgenden Gerätes verbinden
usw., bis alle zu steuernden Geräte
angeschlossen sind.
Die Ausgangsbuchse besitzt eine
Verriegelung. Zum Herausziehen des
Steckers den PUSH-Hebel drücken.
3) Den DMX-Ausgang des letzten DMX-
gesteuerten Geräts der Kette mit ei-
nem 120-Ω-Widerstand abschließen:
An die Pins 2 und 3 eines XLR-Ste-
ckers den Widerstand anlöten und
den Stecker in den DMX-Ausgang ste-
cken oder einen entsprechenden Ab-
schlussstecker (z. B. DLT-123 von
„img Stage Line“) verwenden.
6.2 Einstellungen am Scheinwerfer
1) Den Schalter AUTO/MUSIC (3) in die
Position MUSIC stellen.
2) Über die DIP-Schalter 1– 7 (4) die
Startadresse (d.h. die Adresse, die
für die Steuerung des 1. Kanals des
Scheinwerfers vorgesehen ist) als
Binärzahl einstellen. Den DIP-Schal-
ter 8 in die „Aus“-Position stellen.
Die Startadresse ergibt sich durch
die Addition der Stellenwerte der DIP-
Schalter, die auf ON gestellt sind, z. B.
DMX-Startadresse 1
DMX-Startadresse 13 (= 8 + 4 + 1)
Immer vom größtmöglichen Stellen-
wert ausgehen und die kleineren
Werte absteigend dazuaddieren. Als
Einstellhilfe kann auch das kleine PC-
Programm DIPSWTCH.EXE über das
Internet heruntergeladen werden:
www.imgstageline.com ⇒ Support ⇒
Software-Updates
Nach dem Einstellen der Startadresse
sind die Kanäle 2– 5 den darauf folgen-
den Adressen zugeordnet, z. B bei Start-
adresse 13 für Kanal 1:
Adresse 14 für Kanal 2
Adresse 15 für Kanal 3
Adresse 16 für Kanal 4
Adresse 17 für Kanal 5
←DIP-Schalter-Nr.
←Stellenwerte
←DIP-Schalter-Nr.
←Stellenwerte
6
D
A
CH

6.3 Funktionen und DMX-Werte
7
D
A
CH
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ®INTERNATIONAL GmbH & Co. KG
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
0 – 255
wenn Modus 1 eingestellt ist (DMX-Wert 0–63 für Kanal 1):
0% → 100% Helligkeit der rot leuchtenden LEDs
KANAL 1: Betriebsmodi 1 – 4
0 – 63 Modus 1: manuelle Farbeinstellung über die Helligkeit der RGB-LEDs
Helligkeit der rot leuchtenden LEDs (R) über Kanal 2 einstellbar
Helligkeit der grün leuchtenden LEDs (G) über Kanal 3 einstellbar
Helligkeit der blau leuchtenden LEDs (B) über Kanal 4 einstellbar
128–191 Modus 3: automatischer Wechsel zwischen 7 Farben
Geschwindigkeit für den Farbwechsel über Kanal 2 einstellbar
KANAL 2: Rot, Geschwindigkeit für die Betriebsmodi 2– 4
0
1 – 255
wenn Modus 2, 3 oder 4 eingestellt ist (DMX-Wert 64–255 für Kanal 1):
min. Geschwindigkeit
max. Geschwindigkeit → min. Geschwindigkeit
KANAL 3: Grün
KANAL 5: schneller Farbwechsel, Musiksteuerung
0 – 255
KANAL 4: Blau
wenn Modus 1 eingestellt ist (DMX-Wert 0–63 für Kanal 1):
0% → 100% Helligkeit der grün leuchtenden LEDs
11 – 100
192– 255 Modus 4: automatischer Wechsel zwischen Rot, Grün und Blau
Geschwindigkeit für den Farbwechsel über Kanal 2 einstellbar
0 – 255
64–127
wenn Modus 1 eingestellt ist (DMX-Wert 0–63 für Kanal 1):
0% → 100% Helligkeit der blau leuchtenden LEDs
Modus 2: automatisches Überblenden zwischen 7 Farben
Überblendgeschwindigkeit über Kanal 2 einstellbar
0 – 10 keine Funktion
schneller Farbwechsel Rot/Grün/Blau*
max. Geschwindigkeit (DMX-Wert 11) → min. Geschwindigkeit (DMX-Wert 100)
101 – 150
151 – 255
keine Funktion
musikgesteuerter Farbwechsel über das integrierte Mikrofon*
max. Empfindlichkeit (DMX-Wert 153) → min. Empfindlichkeit (DMX-Wert 255)
DMX-Wert Funktion
* Ist Kanal 5 auf Farbwechsel oder Musiksteuerung eingestellt, sind alle Einstellungen der Kanäle 1–4 deaktiviert.
7 Technische Daten
Stromversorgung: . 230V~/50 Hz/12 VA
Leuchtmittel: . . . . . 61 superhelle LEDs
Einsatztemperatur: 0 – 40 °C
Abmessungen: . . . ∅116 mm × 155 mm
Gewicht: . . . . . . . . 1 kg
Änderungen vorbehalten

All operating elements and connec-
tions described can be found on the
fold-out page 3.
1 Applications
This spotlight is ideally suited for private
and commercial lighting applications, e.g.
as a decorative light in shop windows or
as an effect spot in combination with a
mirror ball. It generates coloured light via
61 extra bright LEDs in blue, red, and
green and can be operated in different
modes (e.g. music-controlled change of
colour, automatic change of colour with
adjustable speed, manual colour adjust-
ment with dimming feature).
The spotlight is designed for control
via a DMX light controller (5 DMX control
channels), however, it can also be oper-
ated without a controller.
2 Safety Notes
The spotlight corresponds to all relevant
directives of the EU and is therefore
marked with .
Please observe the following items in any
case:
GThe spotlight is suitable for indoor use
only. Protect it against dripping water
and splash water, high air humidity,
and heat (admissible ambient temper-
ature range 0– 40 °C).
GAlways place the spotlight in such a
way to ensure a sufficient air circula-
tion during operation. Never cover the
air vents on the housing. Keep a mini-
mum distance of 10cm to the illuminat-
ed object.
GDo not operate the spotlight or imme-
diately disconnect the mains plug from
the mains socket
1. in case of visible damage to the unit
or to the mains cable,
2. if a defect might have occurred after
the unit was dropped or suffered a
similar accident,
3. if malfunctions occur.
In any case the unit must be repaired
by skilled personnel.
GA damaged mains cable must be re-
placed by the manufacturer or skilled
personnel only.
GNever pull the mains cable for discon-
necting the mains plug from the mains
socket, always seize the plug.
GFor cleaning only use a dry, soft cloth,
never use chemicals or water.
GNo guarantee claims for the spotlight
and no liability for any resulting dam-
age to property or resulting personal
injuries will be accepted if the spotlight
is used for other purposes than orig-
inally intended, if it is not safely mount-
ed or correctly operated, or not re-
paired in an expert way.
GImportant for U. K. Customers!
The wires in this mains lead are col-
oured in accordance with the following
code:
green/yellow = earth
blue = neutral
brown = live
As the colours of the wires in the mains
lead of this appliance may not corre-
spond with the coloured markings
identifying the terminals in your plug,
proceed as follows:
1. The wire which is coloured green
and yellow must be connected to
the terminal in the plug which is
marked with the letter E or by the
earth symbol , or coloured green
or green and yellow.
2. The wire which is coloured blue
must be connected to the terminal
which is marked with the letter N or
coloured black.
WARNING: The spotlight
is supplied with hazardous
mains voltage (230V~).
Leave servicing to skilled
personnel only. Never make
any modification on the unit
and do not insert anything
into the air vents, otherwise
you will risk an electric shock!
8
GB

3. The wire which is coloured brown
must be connected to the terminal
which is marked with the letter L or
coloured red.
WARNING – This appliance must be
earthed.
3 Mounting
The spotlight can be
a set up by unfolding the bracket (1).
b mounted with a support for lighting units
(C-hook) or a stable mounting screw via
the bracket to a cross arm or a stand.
To adjust the spotlight, slightly release
the two screws (2) on the bracket, incline
the spotlight as desired, then retighten
the screws.
4 Setting the Spotlight into
Operation
To switch on the spotlight, connect the
plug of the mains cable (8) to a socket
(230V~/50 Hz); to switch it off, discon-
nect it. For a more convenient operation,
it is recommended to connect the spot-
light to a mains socket which is switched
on and off via a light switch.
5 Operation without
DMX Controller
Via the operating elements (3)– (5) on
the rear side, the spotlight can be ad-
justed to 4 different operating modes:
– music-controlled change of colour
– automatic change of colour
– automatic colour fading
– manual colour adjustment
5.1 Music-controlled or automatic
change of colour
1) Set all DIP switches (4) to the off posi-
tion:
music-controlled or automatic
change of colour
2) For music-controlled change of colour,
set the switch AUTO/MUSIC (3) to
the position MUSIC. When music with
notable rhythm in the bass range is
played at a sufficient volume, the spot-
light, controlled via an internal micro-
phone, will change its colour to the
beat of the music.
For automatic change of colour, set
the switch AUTO/MUSIC to the posi-
tion AUTO and adjust the speed for
the change of colour with the control
SPEED (5).
5.2 Automatic colour fading
Set the DIP switch 8 to ON and the DIP
switch 7 to the off position.
With the DIP switches 1– 6, select the
speed for colour fading (the lower the
switch number, the faster the fading): Set
the corresponding DIP switch 1– 6 to
ON, the other five DIP switches to the off
position.
automatic colour fading at the lowest
fading speed
WARNING: The spotlight
must be mounted expertly. If
it is installed as a suspended
load above persons, it must
additionally be secured, e. g.
by a safety rope fixed to the
bracket. Fasten the safety
rope in such a way that the
maximum falling distance of
the spotlight is 20 cm.
WARNING: Very fast colour
changes may trigger epilep-
tic seizures with photosen-
sitive persons and persons
with epilepsy!
If the unit is to be put out of opera-
tion definitively, take it to a local
recycling plant for a disposal which
is not harmful to the environment.
9
GB

5.3 Manual colour adjustment
Set the DIP switches 7 and 8 to ON.
With the other DIP switches, select the
LEDs for red (switches 1 and 2), green
(switches 3 and 4), and blue (switches 5
and 6) separately and adjust their bright-
ness – see fig. 5 below.
R = red, G = green, B = blue
Example for manual colour adjustment:
red LEDs with 100% brightness,
green LEDs with 25 % brightness,
blue LEDs with 50% brightness
6 DMX Control
For operation via a light controller with
DMX512 protocol (e. g. DMX-1440 or
DMX-120 by “img Stage Line”), the spot-
light is equipped with 5 control channels.
The functions of these channels and the
DMX values can be found in chapter 6.3.
6.1 Connection
As a DMX interface, the spotlight is pro-
vided with 3-pole XLR connections with
the following pin configuration:
1 = ground, 2 = DMX - , 3 = DMX+
For connection, special cables for high
data flow should be used. The use of
standard microphone cables can only be
recommended for a total cable length of
up to 100m. The best transmission results
are obtained with screened microphone
cables of 2 x 0.25mm2or special data
transmission cables. For cable lengths
exceeding 150m it is recommended to
insert a DMX level matching amplifier
(e.g. SR-103DMX from “img Stage Line”).
1) Connect the input DMX IN (6) to the
DMX output of the light controller.
2) Connect the output DMX OUT (7) to
the DMX input of the next unit con-
trolled by DMX. Connect its output
again to the input of the following unit,
etc. until all units to be controlled have
been connected.
The DMX output jack has a latching. To
remove the plug, press the PUSH lever.
3) Terminate the DMX output of the last
unit controlled by DMX in the chain with
a 120Ω resistor: Solder the resistor to
the pins 2 and 3 of an XLR plug and
connect the plug to the DMX output or
use a corresponding terminating plug
(e.g. DLT-123 from “img Stage Line”).
6.2 Adjustments on the spotlight
1) Set the switch AUTO/MUSIC (3) to the
position MUSIC.
2) Via the DIP switches 1 – 7 (4), adjust
the start address (i. e. the address pro-
vided for control of the first channel of
the spotlight) as a binary number. Set
the DIP switch 8 to the off position.
The start address will result from
adding the place values of the DIP
switches set to ON, e. g.
DMX start address 1
DMX start address 13 (= 8 + 4 + 1)
Always start from the highest possible
place value and add the lower values
in descending order. As an aid for
adjusting, the small PC programme
DIPSWTCH.EXE can be downloaded
via the Internet:
www.imgstageline.com ⇒ Support ⇒
Software Updates
After adjusting the start address, the
channels 2– 5 are assigned to the follow-
ing addresses, e. g. in case of start ad-
dress 13 for channel 1:
address 14 for channel 2
address 15 for channel 3
address 16 for channel 4
address 17 for channel 5
←DIP switch numbers
←place values
←DIP switch numbers
←place values
10
GB

6.3 Functions and DMX values
11
GB
7 Specifications
Power supply: . . . 230V~/50 Hz/12 VA
Lamp: . . . . . . . . . 61 extra bright LEDs
Ambient temp.: . . 0 – 40 °C
Dimensions: . . . . ∅116 mm × 155 mm
Weight: . . . . . . . . 1 kg
Subject to technical modification.
All rights reserved by MONACOR
®INTERNATIONAL GmbH & Co. KG. No part of this instruction
manual may be reproduced in any form or by any means for any commercial use.
* If channel 5 is adjusted to change of colour or music control, all adjustments of channels 1–4 will be deactivated.
0 – 255
with mode 1 adjusted (DMX values 0– 63 for channel 1):
0% → 100% brightness of the red LEDs
CHANNEL 1: Operating modes 1– 4
DMX value
0 – 63 mode 1: manual colour adjustment via the brightness of the RGB LEDs
brightness of the red LEDs (R) adjustable via channel 2
brightness of the green LEDs (G) adjustable via channel 3
brightness of the blue LEDs (B) adjustable via channel 4
128–191 mode 3: automatic change between 7 colours
speed for change of colour adjustable via channel 2
CHANNEL 2: Red, speed for the operating modes 2– 4
0
1 – 255
Function
with mode 2, 3, or 4 adjusted (DMX values 64 – 255 for channel 1):
min. speed
max. speed → min. speed
CHANNEL 2: Green
CHANNEL 5: Fast change of colour, music control
0 – 255
CHANNEL 4: Blue
with mode 1 adjusted (DMX values 0– 63 for channel 1):
0% → 100% brightness of the green LEDs
11 – 100
192– 255 mode 4: automatic change between red, green, and blue
speed for change of colour adjustable via channel 2
0 – 255
64–127
with mode 1 adjusted (DMX values 0– 63 for channel 1):
0% → 100% brightness of the blue LEDs
mode 2: automatic fading between 7 colours
fading speed adjustable via channel 2
0 – 10 no function
fast change of colour red/green/blue*
max. speed (DMX value 11) → min. speed (DMX value 100)
101 – 150
151 – 255
no function
music-controlled change of colour via the integrated microphone*
max. sensitivity (DMX value 153) → min. sensitivity (DMX value 255)

Vous trouverez sur la page 3, dé-
pliable, les éléments et branchements
décrits.
1 Possibilités dʼutilisation
Ce projecteur est adapté pour des appli-
cations dʼéclairage dans le domaine privé
et commercial, p.ex. comme lumière de
décoration dans une vitrine ou comme
spot dʼeffets combiné à une boule à
facettes. Il produit une lumière de couleur
via les 61 LEDs très claires qui brillent en
bleu, rouge et vert ; il peut fonctionner
sous plusieurs modes différents (change-
ment de couleurs géré par la musique,
changement automatique de couleurs
avec vitesse réglable ou réglage manuel
des couleurs avec fonction dimmer).
Le projecteur est configuré pour une
gestion via un contrôleur DMX (5 canaux
de fonction DMX) mais il peut également
être utilisé sans contrôleur.
2 Conseils dʼutilisation
et de sécurité
Ce projecteur répond à toutes les direc-
tives nécessaires de lʼUnion Européenne
et porte donc le symbole .
Respectez scrupuleusement les points
suivants :
GLʼappareil nʼest conçu que pour une uti-
lisation en intérieur. Protégez-le de tout
type de projections dʼeau, des écla-
boussures, dʼune humidité élevée et de
la chaleur (plage de température de
fonctionnement autorisée : 0–40°C).
GPlacez toujours le projecteur de telle
sorte que pendant le fonctionnement,
une circulation dʼair suffisante soit
assurée. Les ouïes de ventilation sur le
boîtier ne doivent en aucun cas être
obturées. La distance avec lʼobjet à
éclairer doit être de 10cm au moins.
GNe le faites jamais fonctionner et dé-
branchez-le immédiatement lorsque :
1. des dommages sur lʼappareil ou sur
le cordon secteur apparaissent.
2. après une chute ou accident simi-
laire, vous avez un doute au sujet
de lʼétat de lʼappareil.
3. des dysfonctionnements apparais-
sent.
Dans tous les cas, les dommages doi-
vent être réparés par un technicien
spécialisé.
GTout cordon secteur endommagé doit
être remplacé uniquement par le fabri-
cant ou un technicien habilité.
GNe débranchez jamais lʼappareil en
tirant sur le cordon secteur ; retirez tou-
jours le cordon secteur en tirant la fiche.
GPour nettoyer lʼappareil, utilisez unique-
ment un chiffon sec et doux, en aucun
cas de produits chimiques ou dʼeau.
GNous déclinons toute responsabilité en
cas de dommages corporels ou maté-
riels résultants si le projecteur est uti-
lisé dans un but autre que celui pour
lequel il a été conçu, sʼil nʼest pas
monté de manière sûre, correctement
utilisé ou sʼil nʼest pas réparé par une
personne habilitée ; de même, la ga-
rantie deviendrait caduque.
3 Montage
Le projecteur peut :
a) être placé via lʼétrier (1) déplié.
b) être monté avec un support pour pro-
jecteur (crochet C) ou une vis de mon-
tage stable via lʼétrier, sur une traverse
ou un pied.
Lorsque l’appareil est définitive-
ment retiré du service, vous devez
le déposer dans une usine de recy-
clage de proximité pour contribuer à
son élimination non polluante.
AVERTISSEMENT : Le pro-
jecteur est alimenté par une
tension dangereuse 230V~.
Ne touchez jamais lʼin-
térieur et nʼinsérez rien
dans les ouïes de ventila-
tion, vous pourriez subir
une décharge électrique.
12
F
B
CH

Pour orienter le projecteur, desserrez un
peu les deux vis (2) sur lʼétrier, orientez le
projecteur à votre convenance et revis-
sez les vis.
4 Fonctionnement
Pour allumer le projecteur, reliez la fiche
du cordon secteur (8) à une prise secteur
230V~/50 Hz ; pour éteindre le projec-
teur, débranchez-le du secteur.
Pour un meilleur confort dʼutilisation, il
est recommandé de relier lʼappareil à
une prise secteur pouvant être allumée
et éteinte via un interrupteur.
5 Utilisation sans
contrôleur DMX
On peut régler le projecteur sur 4 modes
de fonctionnement différents via les fonc-
tions (3) à (5) sur la face arrière :
– changement de couleurs géré par la
musique
– changement de couleurs automatique
– fondu enchaîné automatique des cou-
leurs
– réglage manuel des couleurs
5.1 Changement de couleurs géré
par la musique ou automatique
1) Mettez tous les interrupteurs DIP (4)
sur la position dʼarrêt.
changement de couleurs géré
par la musique ou automatique
2) Pour un changement de couleurs géré
par la musique, mettez le sélecteur
AUTO/MUSIC (3) sur la position
MUSIC. Si la musique est diffusée à un
rythme distinct dans la plage des gra-
ves à un volume suffisant, le projecteur,
géré via un microphone interne, change
la couleur au rythme de la musique.
Pour le changement automatique
de couleurs, mettez le sélecteur
AUTO/MUSIC sur la position AUTO et
avec le réglage SPEED (5), réglez la
vitesse avec laquelle les couleurs doi-
vent changer.
5.2 Fondu enchaîné automatique
des couleurs
Mettez lʼinterrupteur DIP 8 sur ON et lʼin-
terrupteur DIP 7 sur la position dʼarrêt.
Avec les interrupteurs DIP 1 à 6, on
peut sélectionner la vitesse avec laquelle
le fondu enchaîné entre les couleurs sʼef-
fectue (plus le numéro de lʼinterrupteur
est petit, plus la vitesse de transition est
rapide) : mettez lʼinterrupteur DIP corres-
pondant 1 à 6 sur ON, laissez les autres
sur la position dʼarrêt.
fondu enchaîné automatique des couleurs
avec la vitesse de transition la plus lente
5.3 Réglage manuel des couleurs
Mettez les interrupteurs DIP 7 et 8 sur ON.
Avec les autres interrupteurs DIP, on
peut sélectionner séparément les LEDs
pour rouge (interrupteurs 1 et 2), vert
(interrupteurs 3 et 4) et bleu (interrup-
teurs 5 et 6) et régler leur luminosité. Voir
schéma 5 suivant :
AVERTISSEMENT : Des
changements très rapides
de couleurs peuvent déclen-
cher des crises dʼépilepsie
chez les personnes photo-
sensibles ou épileptiques !
AVERTISSEMENT : Le pro-
jecteur doit être monté de
manière professionnelle. Si
le projecteur doit être ins-
tallé comme charge suspen-
due au-dessus de person-
nes, il doit être en plus
solidement fixé, p.ex. par
une corde de sécurité sur
lʼétrier. Fixez la corde de
telle sorte que la distance de
chute maximale du projec-
teur soit de 20cm au plus.
13
F
B
CH

R = rouge, G = vert, B = bleu
exemple de réglage manuel de couleurs:
LEDs rouges avec luminosité 100%,
LEDs vertes avec luminosité 25 %,
LEDs bleues avec luminosité 50 %
6 Gestion DMX
Pour utiliser le projecteur via un contrôleur
avec protocole DMX512 (p.ex. DMX-
1440 de “img Stage Line”), le projecteur
dispose de 5 canaux de commande. Vous
trouverez dans le chapitre 6.3 les fonc-
tions des canaux et les valeurs DMX.
6.1 Branchement
Comme interface DMX, le projecteur
possède des branchements XLR 3 pôles
avec la configuration suivante :
1 = masse, 2 = DMX - , 3 = DMX+
Pour le branchement, il est recommandé
dʼutiliser des câbles spécifiques pour des
flots importants de données. Lʼemploi de
câbles micro usuels ne peut être recom-
mandé que pour des longueurs de câble
de 100m maximum. Les meilleurs résul-
tats de transmission sont obtenus avec
des câbles micro blindés de section 2 x
0,25mm2ou avec des câbles spécifiques
pour la transmission de données. Pour
des longueurs de liaison à partir de
150m, il est recommandé dʼinsérer un
amplificateur DMX de signal (par exem-
ple SR-103DMX de “img Stage Line”).
1) Reliez lʼentrée DMX IN (6) à la sortie
DMX du contrôleur.
2) Reliez la sortie DMX OUT (7) à lʼen-
trée DMX du prochain appareil géré
par DMX. Reliez ensuite la sortie de
ce dernier à lʼentrée de lʼappareil sui-
vant jusquʼà ce que tous les appareils
à gérer soient branchés.
La prise de sortie possède un ver-
rouillage. Pour la déverrouiller, enfon-
cez le levier PUSH.
3) Terminez la sortie DMX du dernier
appareil géré par DMX de la chaîne
avec une résistance 120Ω : Soudez
aux pins 2 et 3 dʼune fiche XLR la ré-
sistance et branchez la fiche dans la
sortie DMX ou utilisez un bouchon
correspondant (par exemple DLT-123
de “img Stage Line”).
6.2 Réglages sur le projecteur
1) Mettez le sélecteur AUTO/MUSIC (3)
sur la position MUSIC.
2) Via les interrupteurs DIP 1 à 7 (4),
réglez lʼadresse de démarrage (cʼest-
à-dire lʼadresse prévue pour le con-
trôle du canal 1 du projecteur) sous
forme de chiffre binaire. Mettez lʼinter-
rupteur DIP 8 sur la position dʼarrêt.
Lʼadresse de démarrage sʼobtient en
additionnant les valeurs de position des
interrupteurs DIP, réglés sur ON, p. ex. :
adresse de démarrage DMX 1
adresse de démarrage DMX 13 (= 8+4+1)
Partez toujours de la valeur la plus
grande possible et ajoutez, par ordre
décroissant les valeurs plus petites.
Vous pouvez télécharger, pour vous
aider, le programme DIPSWTCH.EXE
via Internet sur
www.imgstageline.com ⇒Aide ⇒
Mise à jour logiciels.
Une fois lʼadresse de démarrage réglée,
les canaux 2 à 5 sont attribués comme
suit aux adresses suivantes, par exemple
adresse de démarrage 13 pour le canal 1 :
Adresse 14 pour canal 2
Adresse 15 pour canal 3
Adresse 16 pour canal 4
Adresse 17 pour canal 5
←No. interrupteur DIP
←Valeurs
←No. interrupteur DIP
←Valeurs
14
F
B
CH

6.3 Fonctions et valeurs DMX
15
F
B
CH
* Si le canal 5 est réglé sur le changement de couleurs ou la gestion par la musique, tous les réglages des canaux 1 à 4
sont désactivés.
Notice d'utilisation protégée par le copyright de MONACOR ®INTERNATIONAL GmbH & Co. KG.
Toute reproduction même partielle à des fins commerciales est interdite.
0 – 255
Si le mode 1 est réglé (valeur DMX 0– 63 pour canal 1) :
0% → 100% luminosité des LEDs brillant en vert
CANAL 1 : Modes de fonctionnement 1 à 4
0 – 63 Mode 1 : réglage manuel des couleurs via la luminosité des LEDs RVB
Luminosité des LEDs brillant en rouge (R) réglable via canal 2
Luminosité des LEDs brillant en vert (V) réglable via canal 3
Luminosité des LEDs brillant en bleu (B) réglable via canal 4
128–191 Mode 3 : changement automatique entre 7 couleurs
Vitesse pour le changement de couleurs réglable via canal 2
CANAL 2 : Rouge, vitesse pour les modes 2 à 4
0
1 – 255
Si le mode 2, 3 ou 4 est réglé (valeur DMX 64 – 255 pour canal 1) :
vitesse minimale
vitesse maximal → vitesse minimale
CANAL 3 : Vert
CANAL 5 : Changement rapide des couleurs, gestion par la musique
0 – 255
CANAL 4 : Bleu
Si le mode 1 est réglé (valeur DMX 0– 63 pour canal 1) :
0% → 100% luminosité des LEDs brillant en vert
11 – 100
192– 255 Mode 4 : changement automatique entre rouge, vert et bleu
Vitesse pour le changement de couleurs réglable via canal 2
0 – 255
64–127
Si le mode 1 est réglé (valeur DMX 0– 63 pour canal 1) :
0% → 100% luminosité des LEDs brillant en bleu
Mode 2 : fondu enchaîné automatique entre 7 couleurs
Vitesse fondu enchaîné réglable via canal 2
0 – 10 Aucune fonction
Changement rapide des couleurs Rouge/Vert/Bleu*
vitesse max. (valeur DMX 11) → vitesse min. (valeur DMX 100)
101 – 150
151 – 255
Aucune fonction
Changement de couleurs géré par la musique via le micro intégré*
sensibilité max. (valeur DMX 153) → sensibilité min. (valeur DMX 255)
Valeur DMX Fonction
7 Caractéristiques techniques
Alimentation : . . . . 230 V~/50 Hz/12 VA
Lampe : . . . . . . . . 61 LEDs très claires
Température fonc. : 0 – 40 °C
Dimensions : . . . . ∅116 mm × 155 mm
Poids : . . . . . . . . . 1 kg
Tout droit de modification réservé.

A pagina 3, se aperta completamente,
vedrete sempre gli elementi di
comando e i collegamenti descritti.
1 Possibilità dʼimpiego
Questo faretto è adatto per lʼillumina-
zione nel campo privato e professionale,
per esempio come luce decorativa in
vetrine oppure come spot in combina-
zione con una palla a specchi. Con i suoi
61 LED superluminosi dei colori blu,
rosso e verde crea una luce colorata.
Può essere pilotato in varie modalità dif-
ferenti (p. es. cambio colori comandato
dalla musica, cambio colori automatico
con velocità variabile, impostazione
manuale dei colori con dimmer).
Il faretto è previsto per il comando tra-
mite unʼunità di comando DMX (5 canali
DMX di comando), ma può funzionare
anche senza tale unità.
2 Avvertenze di sicurezza
Il faretto è conforme a tutte le direttive rile-
vanti dellʼUE e pertanto porta la sigla .
Si devono osservare assolutamente
anche i seguenti punti:
GFar funzionare il faretto solo allʼinterno
di locali e proteggerlo dallʼacqua goc-
ciolante e dagli spruzzi dʼacqua, da alta
umidità dellʼaria e dal calore (tempera-
tura dʼimpiego ammessa fra 0 e 40°C).
GPosizionare il faretto in modo tale che
durante il funzionamento sia garantita
una circolazione sufficiente dellʼaria.
Le fessure di aerazione del contenitore
non devono essere coperte. La
distanza dallʼoggetto illuminato non
deve essere inferiore a 10cm.
GNon mettere in funzione il faretto o
staccare subito la spina dalla presa di
rete se:
1. lʼapparecchio o il cavo rete presen-
tano dei danni visibili;
2. dopo una caduta o dopo eventi simili
sussiste il sospetto di un difetto;
3. lʼapparecchio non funziona corretta-
mente.
Per la riparazione rivolgersi sempre ad
unʼofficina competente.
GIl cavo rete, se danneggiato, deve
essere sostituito solo dal costruttore o
da un laboratorio autorizzato.
GStaccare il cavo rete afferrando la
spina, senza tirare il cavo.
GPer la pulizia usare solo un panno mor-
bido, asciutto; non impiegare in nes-
sun caso prodotti chimici o acqua.
GNel caso dʼuso improprio, di montaggio
insicuro, dʼimpiego scorretto o di ripa-
razione non a regola dʼarte del faretto,
non si assume nessuna responsabilità
per eventuali danni consequenziali a
persone o a cose e non si assume nes-
suna garanzia per il faretto.
Se si desidera eliminare il faretto
definitivamente, consegnarlo per lo
smaltimento ad un’istituzione locale
per il riciclaggio.
AVVERTIMENTO: Il faretto
è alimentato con pericolosa
tensione di rete (230V~).
Non intervenire mai perso-
nalmente al suo interno e
non inserire niente nelle
fessure di aerazione! Esiste
il pericolo di una scarica
elettrica.
16
I

3 Montaggio
Il faretto può essere
a collocato ribaltando la staffa (1),
b montato ad una traversa o ad uno sta-
tivo per mezzo della staffa, servendosi
di un supporto per fari (gancio a C)
oppure di una robusta vite di montag-
gio.
Per orientare il faretto allentare legger-
mente le due viti (2) sulla staffa, inclinarlo
secondo desiderio e stringere di nuovo le
viti.
4 Funzionamento
Per accendere il faretto inserire la spina
del cavo rete (8) in una presa di rete
(230V~/50 Hz) e per spegnere il faretto,
staccare la spina dalla presa di rete.
Per maggiore comodità conviene col-
legare il faretto con una presa coman-
data da un interruttore di luce.
5 Funzionamento senza unità
DMX di comando
Per mezzo dei quatto elementi di
comando (3)– (5) sul retro si possono
impostare 4 differenti modalità di funzio-
namento per il faretto:
– cambio colori comandato dalla musica
– cambio colori automatico
– dissolvenza automatica dei colori
– impostazione manale dei colori
5.1 Cambio colori comandato dalla
musica o automatico
1) Portare tutti i dip-switch (4) in posi-
zione “OFF”:
Cambio colori comandato dalla
musica o automatico
2) Per il cambio colori comandato dalla
musica, portare lʼinterruttore AUTO/
MUSIC (3) in posizione MUSIC. Se cʼè
la musica con un ritmo ben distinto nei
bassi e con volume sufficiente, il faretto
cambia colore, attraverso un microfono
interno, nel ritmo delle musica.
Per il cambio colori automatico
portare lʼinterruttore AUTO/MUSIC in
posizione AUTO e con il regolatore
SPEED (5) impostare la velocità con
cui devono cambiare il colori.
5.2 Dissolvenza automatica dei colori
Portare il dip-switch 8 su ON e il dip-
switch 7 in posizione “OFF”.
Con i dip-switch 1– 6 si può scegliere
la velocità di dissolvenza fra i colori (più è
basso il numero dello switch, più è veloce
la dissolvenza): mettere il dip-switch
interessato 1– 6 su ON e gli altri cinque
so “OFF”.
Dissolvenza automatica dei colori con la
velocità più bassa
5.3 Impostazione manuale dei colori
Portare i dip-switch 7 e 8 su ON.
Con i dip-switch rimanenti si possono
scegliere, separatamente, i LED per
rosso (switch 1 e 2), verde (switch 3 e 4)
e blu (switch 5 e 6) e impostare la loro
luminosità – vedi fig. 5.
AVVERTIMENTO: I cambi
colori molto rapidi possono
generare nelle persone fo-
tosensibili e epilettici degli
attacchi di epilessia!
AVVERTIMENTO: Il faretto
deve essere montato a re-
gola dʼarte. Se viene in-
stallato in modo sospeso
sopra delle persone è
richiesto un sistema di sicu-
rezza supplementare (p. es.
per mezzo di una fune di
trattenuta fissata alla staffa).
Fissare la fune in modo tale
che la caduta del faretto non
possa superare i 20cm.
17
I

R = rosso, G = verde, B = blu
Esempio per lʼimpostazione manuale dei
colori:
LED rossi con luminosità al 100 %,
LED verdi con luminosità al 25%,
LED blu con luminosità al 50%
6 Comando DMX
Per comandare il faretto per mezzo di
unʼunità di comando luce con protocollo
DX512 (p. es. DMX-1440 o DMX-120 di
“img Stage Line”) sono presenti 5 canali
di comando. Le funzioni dei canali e i
valori DMX si trovano nel cap. 6.3.
6.1 Collegamento
Come interfaccia DMX, il faretto dispone di
contatti XLR a 3 poli collegati come segue:
1 = massa, 2 = DMX - , 3 = DMX+
Per il collegamento si dovrebbero usare
cavi per un alto flusso di dati. Lʼimpiego di
normali cavi per microfoni è consigliabile
solo per una lunghezza complessiva dei
cavi fino a 100m. I migliori risultati di tra-
smissione si ottengono con cavi schermati
per microfoni di 2 x 0,25mm2 oppure con
cavi speciali per la trasmissione dati. Nel
caso di lunghezze oltre i 150m è consi-
gliabile lʼinserimento di un amplificatore
(p.es. SR-103DMX di “img Stage Line”).
1) Collegare lʼingresso DMX IN (6) con
lʼuscita DMX dellʼunità di comando
luce.
2) Collegare lʼuscita DMX OUT (7) con
lʼingresso DMX dellʼapparecchio suc-
cessivo comandato DMX, lʼuscita di
questʼultimo con lʼingresso dellʼappa-
recchio successivo e via dicendo fin-
ché tutti gli apparecchi da comandare
sono collegati.
La presa dʼuscita DMX è equipag-
giata con un dispositivo di blocco. Per
sfilare il connettore premere la levetta
PUSH.
3) Terminare con una resistenza di 120Ω
lʼuscita DMX dellʼultimo apparecchio
comandato DMX della catena: saldare
la resistenza ai pin 2 e 3 di un connet-
tore XLR e inserire il connettore
nellʼuscita DMX oppure usare un adat-
tatore adeguato (p. es. DLT-123 di
“img Stage Line”).
6.2 Impostazioni sul faretto
1) Portare lʼinterruttore AUTO/MUSIC (3)
in posizione MUSIC.
2) Con i dip-switch 1–7 (4) impostare
lʼindirizzo di start (cioè lʼindirizzo previ-
sto per comandare il 1. canale del
faretto) come numero binario. Portare
il dip-switch 8 in posizione “OFF”.
Lʼindirizzo di start si ottiene addizio-
nando i valori dei dip-switch messi su
ON, p. es.
Indirizzo DMX di start 1
Indirizzo DMX di start 13 (= 8 + 4 + 1)
Partire sempre dal valore più grande e
aggiungere, uno dopo lʼaltro, i valori
minori. Come aiuto è possibile scari-
care dallʼinternet il piccolo programma
per PC, DIPSWTCH.EXE:
www.imgstageline.com ⇒Supporto ⇒
Update di software
Dopo lʼimpostazione dellʼindirizzo di
start, i canali 2– 5 sono assegnati agli
indirizzi successivi che sono, prendendo
come esempio lʼindirizzo di start 13 per il
canale 1:
indirizzo 14 per il canale 2
indirizzo 15 per il canale 3
indirizzo 16 per il canale 4
indirizzo 17 per il canale 5
←Dip-switch n.
←Valori
←Dip-switch n.
←Valori
18
I

6.3 Funzioni e valori DMX
19
I
* Se il canale 5 è impostato per cambio colori o comando musica, tutte le impostazioni 1–4 sono disattivate.
La MONACOR ®INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma
delle presenti istruzioni per lʼuso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
0 – 255
se è impostata modalità 1 (valore DMX 0– 63 per canale 1):
0% → 100% luminosità dei LED rossi
CANALE 1: Modalità di funzionamento 1 – 4
0 – 63 Modalità 1: impostazione manuale colori tramite luminosità dei LED RGB
Luminosità dei LED rossi (R) impostabile tramite canale 2
Luminosità dei LED verdi (G) impostabile tramite canale 3
Luminosità dei LED blu (B) impostabile tramite canale 4
128–191 Modalità 3: cambio automatica fra 7 colori
Velocità del cambio colori impostabile tramite canale 2
CANALE 2: rosso, velocità per le modalità 2 – 4
0
1 – 255
se è impostata modalità 2, 3 o 4 (valore DMX 64– 255 per canale 1):
velocità minima
velocità massima → minima
CANALE 3: verde
CANALE 5: cambio rapido dei colori, comando dalla musica
0 – 255
CANALE 4: blu
se è impostata modalità 1 (valore DMX 0– 63 per canale 1):
0% → 100% luminosità dei LED verdi
11 – 100
192– 255 Modalità 4: cambio automatica fra rosso, verde e blu
Velocità del cambio colori impostabile tramite canale 2
0 – 255
64–127
se è impostata modalità 1 (valore DMX 0– 63 per canale 1):
0% → 100% luminosità dei LED blu
Modalità 2: dissolvenza automatica fra 7 colori
Velocità di dissolvenza impostabile tramite canale 2
0 – 10 senza funzione
cambio rapido rosso / verde / blu*
velocità massima (valore DMX 11) → velocità minima (valore DMX 100)
101 – 150
151 – 255
senza funzione
cambio colori comandato dalla musica tramite il microfono integrato*
sensibilità massimo (valore DMX 153) → sensibilità minimo (valore DMX 255)
Valore DMX Funzione
7 Dati tecnici
Alimentazione: . . 230 V~/50 Hz/12 VA
Sorgenti di luce: . 61 LED superluminosi
Temp. dʼesercizio: 0 – 40 °C
Dimensioni: . . . . . ∅116 mm × 155 mm
Peso: . . . . . . . . . 1 kg
Con riserva di modifiche tecniche.

Puede encontrar todos los elementos
de funcionamiento y las conexiones
que se describen en la página 3 des-
plegable.
1 Usos
Este proyector de luz es ideal para apli-
caciones en iluminación privada o comer-
cial, por ejemplo como luz decorativa en
escaparates o como efecto de foco com-
binado con una bola de espejos. Genera
luz de color mediante 61 LEDs extra-bri-
llantes en azul, rojo, y verde y puede ser
utilizado de diferentes modos (p.ej. cam-
bio de color controlado por la música,
cambio automático de color con veloci-
dad ajustable, ajuste manual de color con
característica dimming (oscurecimiento).
El proyector de luz ha sido diseñado
para el control mediante un controlador
de luz DMX (5 canales de control DMX),
sin embargo, también puede ser utilizado
sin un controlador.
2 Notas de seguridad
El proyector de luz corresponde a todas
las directivas relevantes de la UE y por
ello está marcado con .
Por favor, observe los puntos siguientes
en cualquier caso:
GEl proyector de luz sólo está indicado
para su uso en interior. Protéjalo con-
tra goteos y salpicaduras de agua,
humedad elevada del aire, y calor
(rango de temperatura ambiente admi-
sible 0– 40 °C).
GPonga siempre el proyector de luz de
modo que se asegura una circulación
suficiente del aire durante el funcio-
namiento. No tape nunca las ventila-
ciones para el aire en la carcasa. Man-
tenga una distancia mínima de 10cm
con el objeto iluminado.
GNo utilice el proyector de luz o des-
conecte inmediatamente el enchufe de
la toma de red
1. En caso de daños visibles en la
unidad o en el cable de red,
2. Si se produce un defecto tras la caída
de la unidad u otro accidente similar,
3. Si ocurren disfunciones.
En cualquier caso la unidad debe ser
reparada por personal especializado.
GUn cable de red dañado sólo debe ser
remplazado por el fabricante o por per-
sonal especializado.
GNo tire nunca del cable de red para
desconectar el enchufe de la toma de
red, tire siempre del enchufe.
GPara limpiar use sólo un paño seco y
suave, no use nunca productos quími-
cos o agua.
GNo se asumirá ninguna garantía para el
proyector de luz ni se aceptará ninguna
responsabilidad en caso de daños per-
sonales o patrimoniales si el proyector
de luz se usa para otros fines distintos
a aquel para el que fue originalmente
concebido, si no se monta de manera
segura o no se utiliza correctamente, o
si no se repara de manera experta.
3 Montaje
El proyector de luz puede ser
a instalado desplegando el soporte (1).
b montado con un soporte para unidades
de iluminación (gancho C) o un tornillo
de montaje estable mediante el soporte
a un brazo transversal o un pie.
Si la unidad debe ser retirada del fun-
cionamiento definitivamente, llévela
a una planta de reciclaje local para
su disposición no perjudicial para el
medio ambiente.
ADVERTENCIA: El proyec-
tor de luz está alimentado
por un voltaje peligroso
(230V~). Deje el manteni-
miento sólo en manos de
personal autorizado. ¡No
haga nunca ninguna modifi-
cación en la unidad y no
introduzca nada en las
aberturas de ventilación, de
otro modo usted se arriesga
a sufrir un shock eléctrico!
20
E
