PMX-100 Best.-Nr. 20.1150

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von

„img Stage Line“. Dabei soll Ihnen diese Bedienungsan-

leitung helfen, alle Funktionsmöglichkeiten kennenzuler-

nen. Die Beachtung der Anleitung vermeidet außerdem

Fehlbedienungen und schützt Sie und Ihr Gerät vor even-

tuellen Schäden durch unsachgemäßen Gebrauch.

Den deutschen Text finden Sie auf den Seiten 4–6.

Before you switch on ...

We wish you much pleasure with your new “img Stage

Line” unit. With these operating instructions you will be

able to get to know all functions of the unit. By following

these instructions false operations will be avoided, and

possible damage to you and your unit due to improper

use will be prevented.

You will find the English text on the pages 4–6.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un appareil “img

Stage Line” et vous souhaitons beaucoup de plaisir à l’uti-

liser. Cette notice a pour objectif de vous aider à mieux

connaître les multiples facettes de l’appareil et à vous évi-

ter toute mauvaise manipulation.

La version française se trouve pages 7–9.

Prima di accendere ...

Vi auguriamo buon divertimento con il Vostro nuovo -

apparecchio “img Stage Line”. Le istruzioni per l’uso Vi

possono aiutare a conoscere tutte le possibili funzioni. E

rispettando quanto spiegato nelle istruzioni, evitate di

commettere degli errori, e così proteggete Voi stessi, ma

anche l’apparecchio, da eventuali rischi per uso improprio.

Il testo italiano lo potete trovare alle pagine 7–9.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw toestel van “img

Stage Line”. Met behulp van bijgaande gebruiksaanwij-

zing kunt u alle functiemogelijkheden leren kennen. Door

deze instructies op te volgen zal een slechte werking

vermeden worden, en zal een eventueel letsel aan uzelf

en schade aan uw toestel tengevolge van onzorgvuldig

gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de pagina’s 10–12.

Antes de cualquier instalación

Tenemos de agradecerle el haber adquirido un equipo

“img Stage Line” y le deseamos un agradable uso. Este

manual quiere ayudarle a conocer las multiples facetas

de este equipo y evitar cualquier uso inadecuado.

La versión española se encuentra en las páginas 10–12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres nye “img

Stage Line” apparat. Denne brugsanvisning giver mulig-

hed for at lære alle apparatets funktioner at kende. Følg

vejledningen for at undgå forkert betjening og for at be-

skytte Dem og Deres apparat mod skade på grund af for-

kert brug.

Den danske tekst finder De på side 13–15.

Förskrift

Vi önskar dig mycket nöje med din nya “img Stage Line”

enheten. Om du först läser instruktionerna kommer du

att få glädje av enheten under lång tid. Kunskap om alla

funktioner kan bespara dig mycket besvär med enheten

i framtiden.

Du finner den svenska texten på sidan 13–15.

DK S

Ennen virran kytkemistä ...

Toivomme, että uusi “img Stage Line”-laitteesi tuo sinulle

paljon iloa ja hyötyä. Tämä käyttöohje esittää sinulle

kaikki uuden laitteesi toiminnot. Seuraamalla sitä vältät

virhetoiminnot ja niistä johtuvat mahdolliset vahingot

sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuilta 16–17.

FIN

➀

910111213

➁

14 15 16 17

12345 6 7 8

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontseite

(Die Positionsnummern 1–5 in Abb. 1 beziehen sich

auf dieAnschlüsse und Bedienelemente von Kanal 1.

Die übrigen drei Eingangskanäle sind identisch.)

1Eingang LINE (6,3-mm-Klinke, asym.) für denAn-

schluß einer Mono-Signalquelle mit Line-Pegel-

Ausgang, z.B. Musikinstrument

[BeiAnschluß eines Gerätes an die Buchse LINE

wird die Mikrofonbuchse MIC (5) des entspre-

chenden Kanals abgeschaltet.]

2Pegelregler GAIN für den Eingangskanal

3Höhenregler TONE für den Eingangskanal

4Regler REVERB für den Eingangskanal;

dient als:

a) Regler für den Hallanteil des Kanals:

bestimmt den Pegel, mit dem das Kanalsignal

auf die interne Hallspirale geführt wird

b) Effekt-Send-Regler:

bestimmt den Pegel, mit dem das Kanalsignal

hinter dem Gain-Regler (2) auf den Send-

Ausgang (10) gemischt wird

5Eingang MIC (XLR, sym.) für denAnschluß eines

Mikrofons

Achtung! Zur Speisung von Kondensatormikro-

fonen besitzen alle Mikrofoneingänge eine Phan-

tomspeisung von +15V. Deshalb keine asymme-

trischen dynamischen Mikrofone anschließen, da

diese zerstört werden können.

6Klangregelung für die Signalsumme:

LOW = Baßregler

MID = Mittenregler

HIGH = Höhenregler

7Masterregler LEVEL zur Pegeleinstellung der

Signalsumme, die auf die Endstufe und den

Masterausgang LINE OUT (13) gegeben wird

8Betriebsanzeige POWER

9Regler REVERB zum Mischen des Hallsignales

auf die Signalsumme

10 Send-Ausgang (6,3-mm-Klinke, asym.) zum Her-

ausführen der auf den Effektweg gemischten

Kanalsignale: Anschluß an den Eingang eines

Effektgerätes (z.B. Equalizer, Kompressor)

11 Return-Eingang (6,3-mm-Klinke, asym.) zum Zu-

rückführen von Signalen, die aus dem Power

Mixer herausgeführt und durch ein Effektgerät

geschleift wurden: Anschluß an den Ausgang

des Effektgerätes

12 2polige 6,3-mm-Klinkenbuchse FOOTSWITCH

für den Anschluß eines Fußschalters zum Ein-/

Ausschalten des internen Halleffektes

13 Masterausgang LINE OUT (6,3-mm-Klinke,

asym.) zum Herausführen der Signalsumme aus

dem Power Mixer (z.B.Anschluß an den Eingang

eines weiteren Verstärkers oder Mischpultes)

1.2 Rückseite

14 Sicherungsfach

15 Anschluß für das Netzkabel

16 Ein-/Ausschalter

17 Mono-Endstufenausgang (2 x 6,3-mm-Klinke,

parallelgeschaltet) für den Anschluß des bzw.

der Lautsprecher/s

Wichtig! Die Lautsprecher-Gesamtimpedanz darf

4Ωnicht unterschreiten!

(Siehe auch Kap. 4.5 „Lautsprecher“.)

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektroma-

gnetische Verträglichkeit 89/336/EWG und der Nie-

derspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie

selbst Eingriffe im Gerät vor. Durch unsachgemä-

ßes Vorgehen besteht die Gefahr eines elektri-

schen Schlages. Außerdem erlischt beim Öffnen

des Gerätes jeglicher Garantieanspruch.

Beachten Sie auch unbedingt die folgenden Punkte:

●Das Gerät ist nur zur Verwendung im Innenbe-

reich geeignet. Schützen Sie es vor Feuchtigkeit

und Hitze (zulässiger Einsatztemperaturbereich

0–40°C).

●Nehmen Sie das Gerät nicht in Betrieb bzw. zie-

hen Sie sofort den Netzstecker, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach-

werkstatt reparieren.

●Ziehen Sie den Netzstecker nie an der Zuleitung

aus der Steckdose.

●Wird das Gerät zweckentfremdet, nicht richtig an-

geschlossen, falsch bedient oder nicht fachge-

recht repariert, kann für eventuelle Schäden keine

Haftung übernommen werden.

●Verwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung

einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Der Power Mixer PMX-100 – eine Kombination aus

einem 4-Kanal-Mischpult und einer Mono-Endstufe

– ist speziell für Musiker und den Einsatz auf der

Bühne ausgelegt.

Das Gerät ist mit einer Hallspirale ausgestattet.

Der Halleffekt kann über einen angeschlossenen

Fußschalter ein- und ausgeschaltet werden. Zu-

sätzlich bietet das Gerät über Send- und Return-

Anschlüsse auch die Möglichkeit, ein externes Ef-

fektgerät einzuschleifen.

Please unfold page 3. Thus you will always be

able to see the operating elements and connec-

tions described.

1 Operating Elements and Connections

1.1 Front panel

(Reference numbers 1 to 5 in fig. 1 refer to the con-

nections and operating elements of channel 1. The

other three input channels are identical.)

1Input LINE (6.3mm jack, unbalanced) for con-

necting a mono signal source with line level out-

put, e.g. musical instrument

[If a unit is connected to the jack LINE, the micro-

phone jack MIC (5) of the corresponding channel

will be switched off.]

2Level control GAIN for the input channel

3Treble control TONE for the input channel

4Control REVERB for the input channel;

serves as:

a) Control for the reverberation amount of the

channel:

defines the level at which the channel signal

is fed to the internal spring reverb

b) Effect send control:

defines the level at which the channel signal

is mixed to the send output (10) after the gain

control (2)

5Input MIC (XLR, balanced) for connecting a

microphone

Attention! For the power supply of capacitor

microphones, all microphone inputs have a

phantom power of +15V. Therefore, do not con-

nect any unbalanced dynamic microphones as

they may be destroyed.

6Equalizer controls for the master signal:

LOW = bass control

MID = midrange control

HIGH = treble control

7Master control LEVEL for level adjustment of the

master signal which is fed to the power amplifier

and the master output LINE OUT (13)

8POWER LED

9Control REVERB for mixing the reverberation

signal to the master signal

10 Send output (6.3mm jack, unbalanced) for rout-

ing out the channel signals mixed to the effect

way: Connection to the input of an effect unit

(e.g. equalizer, compressor)

11 Return input (6.3mm jack, unbalanced) for feed-

ing back the signals which were routed out of the

power mixer and fed through an effect unit:

Connection to the output of the effect unit

12 2-pole 6.3mm jack FOOTSWITCH for connect-

ing a foot switch for switching on/off the internal

reverberation effect

13 Master output LINE OUT (6.3mm jack, unbal-

anced) for routing the master signal out of the

power mixer (e.g. connection to the input of an-

other amplifier or mixer)

1.2 Rear panel

14 Fuse compartment

15 Connection for mains cable

16 Power switch

17 Mono output of power amplifier (2 x 6.3mm jack,

connected in parallel) for connecting the speaker

or speakers

Important! The total impedance of the speakers

must not fall below 4 Ω!

(See also chap. 4.5 “Speakers”.)

2 Safety Notes

The unit corresponds to the directive for electromag-

netic compatibility 89/336/EEC and to the low volt-

age directive 73/23/EEC.

The unit is supplied with hazardous mains voltage

(230V~). Leave servicing to authorized personnel

only. Inexpert handling may cause an electric

shock hazard. Furthermore, any guarantee claim

will expire if the unit has been opened.

Please observe the following items in any case:

●The unit is suitable for indoor use only. Protect it

against humidity and heat (admissible ambient

temperature range 0–40°C).

●Do not operate the unit or immediately disconnect

the plug from the mains socket

1. if there is visible damage to the unit or to the

mains cable.

2. if a defect might have occurred after the unit

was dropped or suffered a similar accident.

3. if malfunctions occur.

In any case the unit must be repaired by author-

ized personnel

●Never pull the mains cable to disconnect the

mains plug from the socket.

●If the unit is used for other purposes than originally

intended, if it is not connected or operated in the

correct way or not repaired by authorized person-

nel, no liability for any damage will be accepted.

●For cleaning only use a dry, soft cloth, by no

means chemicals or water.

●If the unit is to be put out of operation permanently,

take it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

green/yellow = earth

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured green and yellow

must be connected to the terminal in the plug

which is marked with the letter Eor by the earth

symbol , or coloured green or green and

yellow.

4 Power Mixer anschließen

Vor dem Anschließen von Geräten an den Power

Mixer bzw. vor dem Ändern bestehender Anschlüs-

se den Power-Mixer ausschalten.

4.1 Eingangskanäle

1) Mikrofone an die XLR-Buchsen MIC (5) anschlie-

ßen. Die Mikrofoneingänge werden mit einer 15-V-

Phantomspeisung versorgt. Damit eignen sie sich

zum Anschluß von Kondensatormikrofonen, die

mit diesem Speisungspegel arbeiten. Auch die

Verwendung von dynamischen Mikrofonen ist pro-

blemlos möglich, sofern diese korrekt symme-

trisch ausgelegt sind.

Achtung! Asymmetrische Mikrofone dürfen

nicht angeschlossen werden, da diese durch die

Phantomspeisung beschädigt werden könnten.

2) Mono-Signalquellen mit Line-Pegel-Ausgang (z. B.

Musikinstrumente, Effektgeräte) an die Klinken-

buchsen LINE (1) anschließen.

[Bei Anschluß eines Gerätes an die Buchse

LINE, wird die Mikrofonbuchse (5) des entspre-

chenden Kanals abgeschaltet.]

4.2 Masterausgang LINE OUT

Am Masterausgang LINE OUT (13) steht die mit dem

Masterregler LEVEL (7) ausgesteuerte Mono-Signal-

summe zur Verfügung. Hier kann z.B. ein weiterer

Verstärker oder ein zweites Mischpult angeschlossen

werden. Die Buchse LINE OUT mit dem Eingang des

nachfolgenden Gerätes verbinden.

4.3 Effektgerät einschleifen

Über die Buchsen SEND (10) und RETURN (11) ist

es möglich, Signale aus dem Power Mixer herauszu-

führen, durch ein angeschlossenes Effektgerät (z.B.

Equalizer, Kompressor) zu schleifen und wieder in

den Power Mixer zurückzuführen. Der Effekt-Send-

Weg ist „post“ geschaltet, d.h. die Signale der Ein-

gangskanäle werden mit den Reglern REVERB (4)

hinter den Kanal-Pegelreglern GAIN (2) auf denAus-

gang SEND gemischt.

1) Den Eingang des Effektgerätes an die Buchse

SEND anschließen.

2) Den Ausgang des Effektgerätes an die Buchse

RETURN anschließen.

4.4 Fußschalter

Der interne Halleffekt kann über einen Fußschalter

an- und ausgeschaltet werden. Den Fußschalter

(z.B. FS-60A, PFS-28/SW von MONACOR) an die

Buchse FOOTSWITCH (12) anschließen.

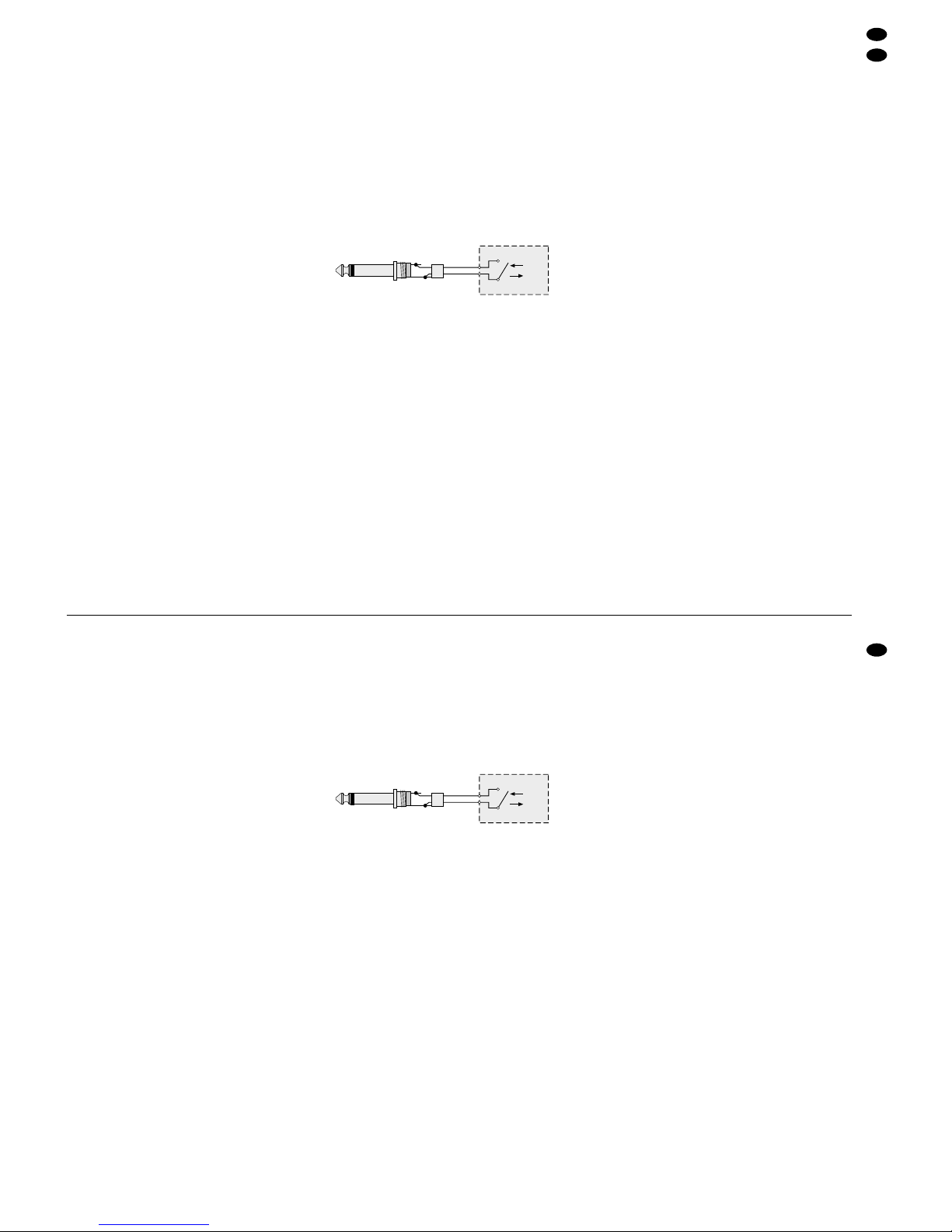

➂Anschluß des Fußschalters

4.5 Lautsprecher

Den bzw. die Lautsprecher je nach gewünschter

Lautsprecherkonfiguration an den Mono-Endstufen-

ausgang (17) anschließen. Die beiden Buchsen des

Endstufenausgangs sind parallelgeschaltet.

a. Soll ein Lautsprecher angeschlossen werden, die-

sen an eine der beiden Buchsen (17) anschließen.

Die Impedanz des Lautsprechers muß minde-

stens 4Ωbetragen.

Ein 4-Ω-Lautsprecher muß mit mindestens

100WRMS belastbar sein, ein 8-Ω-Lautsprecher

mit mindestens 65WRMS.

b. Sollen zwei Lautsprecher in Parallelschaltung an-

geschlossen werden, je einen Lautsprecher an

eine der Buchsen (17) anschließen. Die Impe-

danz jedes einzelnen Lautsprechers muß minde-

stens 8Ωbetragen.

Die beiden 8-Ω-Lautsprecher müssen mit min-

destens 50WRMS belastbar sein.

4.6 Stromversorgung

Nachdem alle Anschlüsse hergestellt wurden, das

Netzkabel mit dem Anschluß (15) verbinden, und

den Stecker des Netzkabels in eine Steckdose

(230V~/50Hz) stecken.

5 Bedienung

Vor dem Einschalten des Power Mixers sollte der

Masterregler (7) auf Minimum gestellt werden, um

starke Einschaltgeräusche zu vermeiden. Dann den

Power Mixer mit dem Ein-/Ausschalter (16) auf der

Geräterückseite einschalten. Zur Anzeige der Be-

triebsbereitschaft leuchtet die rote LED POWER (8).

5.1 Mischen der Tonquellen

1) Vor der ersten Inbetriebnahme die Höhenregler

(3) der Eingangskanäle und die drei Klangregler

(6) für die Signalsumme in die Mittelposition stel-

len. Den Effektregler REVERB (9) ganz zurück-

drehen (Position „0“).

2) Mit dem Masterregler LEVEL (7) wird der Ge-

samtpegel aller angeschlossenen Tonquellen

eingestellt, der auf die Endstufe und den Master-

ausgang LINE OUT (13) gegeben wird.

Den Masterregler so weit aufdrehen, daß das

Mischungsverhältnis der Tonquellen optimal ein-

gestellt werden kann.

3) Die Tonsignale (Testsignale oder Musikstücke)

auf die Eingangskanäle geben, und mit den Pe-

gelreglern GAIN (2) das gewünschte Lautstärke-

verhältnis der angeschlossenen Tonquellen ein-

stellen. Die Pegelregler nicht benutzter Kanäle

ganz nach links auf Minimum drehen.

4) Mit dem Höhenregler TONE (3) für jeden der Ein-

gangskanäle das gewünschte Klangbild einstel-

len: Bei Drehen des Reglers nach rechts werden

die Höhen angehoben, bei Drehen nach links

werden sie abgesenkt. Steht der Regler in Mittel-

stellung, werden die Höhen nicht beeinflußt.

5) Mit der 3fachen Klangregelung (6) das ge-

wünschte Klangbild für die Signalsumme ausre-

geln. Die Höhen (HIGH), Mitten (MID) und Tiefen

(LOW) können bis zu 15dB abgesenkt bzw. an-

gehoben werden.

OFF

REVERB

2. The wire which is coloured blue must be con-

nected to the terminal which is marked with the

letter Nor coloured black.

3. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

Warning

This appliance must be earthed.

3 Applications

The power mixer PMX-100, a combination of a

4-channel mixer and a mono power amplifier, has

especially been designed for musicians and for

stage applications.

The unit is equipped with a spring reverb. The

reverberation effect can be switched on and off via a

connected foot switch. Furthermore, it is also poss-

ible to insert an external effect unit by means of send

and return connections.

4 Connecting the Power Mixer

Prior to connecting units to the power mixer or to

changing existing connections, switch off the power

mixer.

4.1 Input channels

1) Connect the microphones to the XLR jacks MIC

(5). The microphone inputs are supplied with 15V

phantom power. Thus, they are suitable for con-

necting capacitor microphones operating at this

supply level. The use of dynamic microphones is

also unproblematic if they are balanced correctly.

Attention! Unbalanced microphones must

not be connected as they may be damaged by

phantom power.

2) Connect the mono signal sources with line level

output (e.g. musical instruments, effect units) to

the jacks LINE (1).

[If a unit is connected to the jack LINE, the

microphone jack MIC (5) of the corresponding

channel will be switched off.]

4.2 Master output LINE OUT

The mono master signal adjusted by means of the

master control LEVEL (7) is available at the master

outputLINE OUT(13), e.g. another amplifier or a sec-

ond mixer can be connected to this output. Connect

the jack LINE OUT to the input of the subsequent unit.

4.3 Inserting an effect unit

Via jacks SEND (10) and RETURN (11), it is poss-

ible to route signals out of the power mixer, feed

them through a connected effect unit (e.g. equalizer,

compressor) and feed them back to the power mixer.

The effect send way is designed as “post” way, i.e.

the signals of the input channels are mixed to the

output SEND by means of the controls REVERB (4)

after the channel level controls GAIN (2).

1) Connect the input of the effect unit to the jack

SEND.

2) Connect the output of the effect unit to the jack

RETURN.

4.4 Foot switch

The internal reverberation effect can be switched on

and off via a foot switch. Connect the foot switch

(e.g. FS-60A, PFS-28/SW by MONACOR) to the

jack FOOTSWITCH (12).

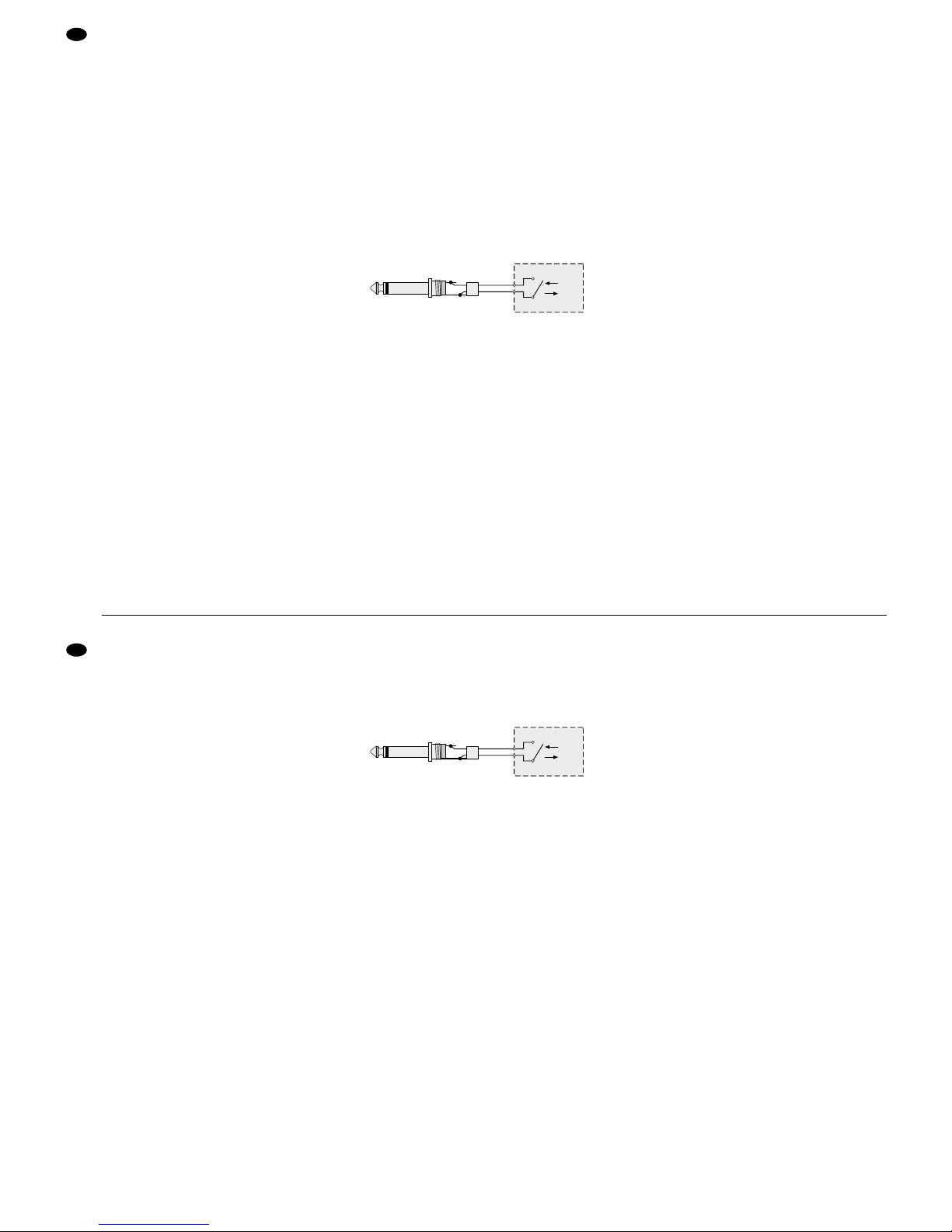

➂Connection of footswitch

4.5 Speakers

Connect the speaker or the speakers to the mono

output of the power amplifier (17) according to the

desired speaker configuration. The two jacks of the

power amplifier output are connected in parallel.

a. If one speaker is to be connected, connect it to

one of the two jacks (17). The impedance of the

speaker must be at least 4Ω.

A4Ωspeaker must have a power capability of at

least 100WRMS, an 8Ωspeaker must have a

power capability of at least 65WRMS.

b. If two speakers are to be connected in parallel,

connect each speaker to one of the jacks (17).

The impedance of each individual speaker must

be at least 8Ω.

Both 8Ωspeakers must have a power capa-

bility of at least 50WRMS.

4.6 Power supply

After all connections have been made, connect the

mains cable first to the connection (15) and then

connect the plug of the mains cable to a mains

socket (230V~/50Hz).

5 Operation

Prior to switching on the power mixer, the master

control (7) should be set to its minimum position to

prevent loud switching noise. Then switch on the

power mixer with the power switch (16) at the rear

panel of the unit. The red POWER LED (8) will light

up to indicate that the unit is ready for operation.

5.1 Mixing the audio sources

1) Prior to the first operation, set the treble controls

(3) of the input channels and the three equalizer

controls (6) for the master signal to mid-position.

Turn back the effect control REVERB (9) to its

minimum position (position “0”).

2) The overall level of all connected audio sources

fed to the power amplifier and to the master out-

put LINE OUT (13) is adjusted via the master

control LEVEL (7).

Advance the master control to such an extent

that an optimum adjustment of the mixing ratio of

the audio sources is obtained.

3) Feed the audio signals (test signals or music

pieces) to the input channels and adjust the

desired volume ratio of the connected audio

sources via the level controls GAIN (2). Turn the

OFF

REVERB

6) Mit dem Masterregler (7) den endgültigen Pegel

einstellen, mit dem die Signalsumme auf die

Endstufe des Power Mixers gegeben wird.

5.2 Zumischen des Halleffektes

1) Mit den Reglern REVERB (4) für jeden Eingangs-

kanal den gewünschten Hallanteil einstellen, d.h.

den Pegel mit dem das Kanalsignal auf die in-

terne Hallspirale geführt wird.

2) Mit dem Effektregler REVERB (9) den Pegel ein-

stellen, mit dem das Halleffektsignal auf die

Signalsumme gemischt wird.

3) Über einen an der Buchse FOOTSWITCH (12)

angeschlossenen Fußschalter, kann der Hall-

effekt ein- und ausgeschaltet werden – siehe

Kap. 4.4 „Fußschalter“.

5.3 Verwendung eines Effektgerätes

1) Das Effektgerät anschließen – siehe Kap. 4.3

„Effektgerät einschleifen“.

2) Mit den Reglern REVERB (4) für jeden Eingangs-

kanal den Pegel der zum Effektgerät abgehen-

den Signale einstellen. Der Effekt-Send-Weg ist

hinter die Pegelregler GAIN (2) geschaltet, d.h.

die Stellung der Pegelregler hat Einfluß auf die

Lautstärke des Effekts.

3) Die vom Effektgerät zurückkommenden Signale

werden über die Buchse RETURN (11) auf die

Signalsumme gegeben – ohne die Möglichkeit

einer Pegelregelung über den Power Mixer.

Wichtiger Hinweis:

Die Stellung der Regler REVERB (4) bestimmt für

jeden Eingangskanal den Pegel, mit dem die Signa-

le auf die Hallspirale geführt werden und gleichzeitig

auch den Pegel für die zum externen Effektgerät

abgehenden Signale. Dies bedeutet, daß bei auf-

gedrehtem Effektregler REVERB (9) die Signale, die

auf das Effektgerät geführt werden, auch immer

durch den internen Halleffekt verändert werden.

Soll dies vermieden werden, den Effektregler RE-

VERB (9) ganz nach links auf Position „0“ stellen.

Dann ist für alle Kanäle kein Halleffekt mehr hörbar.

6 Technische Daten

Eingänge

4 x Mic, mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x Line, mono: . . . . . . . . . 20mV/100kΩ

1 x Return, mono:: . . . . . . 40mV/12kΩ

Ausgänge

1 x Line out, mono:: . . . . . 1V

1 x Send, mono:: . . . . . . . . 180mV

Allgemeine Daten

Sinus-Ausgangsleistung: . 100W an 4Ω,

65W an 8Ω

Max. Ausgangsleistung: . . 140W an 4Ω

Phantomspeisung: . . . . . . +15V

Frequenzbereich: . . . . . . . 20 – 20000Hz

Klirrfaktor: . . . . . . . . . . . . . ≤0,2%

Störabstand: . . . . . . . . . . . 51dB

Master-Klangregler

1 x Tiefen: . . . . . . . . . . . ±15dB/30Hz

1 x Mitten: . . . . . . . . . . . ±15dB/600Hz

1 x Höhen: . . . . . . . . . . . ±15dB/12kHz

Einsatztemperatur: . . . . . . 0 – 40°C

Stromversorgung: . . . . . . . 230V~/50Hz

Leistungsverbrauch: . . . . . max. 160VA

Abmessungen (B x H x T): 465 x 158 x 290mm

Gewicht: . . . . . . . . . . . . . . 9,3kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

level controls of the channels that are not used

fully counter-clockwise to their minimum position.

4) Adjust the desired sound for each input channel

by means of the treble control TONE (3):The high

frequencies are boosted if the control is turned

clockwise, they are attenuated if the control is

turned counter-clockwise. With the control in mid-

position, the high frequencies are not influenced.

5) Adjust the desired sound for the master signal by

means of the 3-way equalizer controls (6). High

frequencies (HIGH), midrange frequencies (MID)

and low frequencies (LOW) can be attenuated or

boosted by up to 15dB.

6) By means of the master control (7), adjust the

final level at which the master signal is fed to the

power amplifier of the power mixer.

5.2 Adding the reverberation effect

1) Adjust the desired reverberation amount for each

input channel (i.e. the level at which the channel

signal is fed to the internal spring reverb) by

means of the controls REVERB (4).

2) With the effect control REVERB (9), adjust the

level at which the reverberation effect signal is

mixed to the master signal.

3) The reverberation effect can be switched on and

off by means of a foot switch connected to the jack

FOOTSWITCH (12) – see chap. 4.4 “Foot switch”.

5.3 Use of an effect unit

1) Connect the effect unit – see chap. 4.3 “Inserting

an effect unit”.

2) For each input channel, adjust the level of the sig-

nals fed to the effect unit by means of the controls

REVERB (4). The effect send way is connected

after the level controls GAIN (2), i.e. the position of

the level controls affects the volume of the effect.

3) The signals returning from the effect unit are fed

to the master signal via the jack RETURN (11) –

without the possibility to adjust the level via the

power mixer.

Important note:

For each input channel, the position of the controls

REVERB (4) defines both the level at which the sig-

nals are fed to the spring reverb and simultaneously

the level for the signals fed to the external effect unit.

This means that the signals fed to the effect unit are

always changed by the internal reverberation effect

if the effect control REVERB (9) is advanced.

To avoid this, turn the effect control REVERB (9)

counter-clockwise to the position “0”. In that case, a

reverberation effect will no longer be audible for any

channel.

6 Specifications

Inputs

4 x mic, mono: . . . . . . . . . . 1,5mV/3.5kΩ

4 x line, mono: . . . . . . . . . . 20mV/100kΩ

1 x return, mono: . . . . . . . . 40mV/12kΩ

Outputs

1 x line out, mono: . . . . . . . 1V

1 x send, mono: . . . . . . . . 180mV

General information

RMS output power: . . . . . . 100W at 4Ω,

65W at 8Ω

Max. output power: . . . . . . 140W at 4Ω

Phantom power: . . . . . . . . +15V

Frequency range: . . . . . . . 20 – 20000Hz

THD: . . . . . . . . . . . . . . . . . ≤0.2%

S/N ratio: . . . . . . . . . . . . . 51dB

Master equalizer

1 x bass: . . . . . . . . . . . . ±15dB/30Hz

1 x midrange: . . . . . . . . ±15dB/600Hz

1 x treble: . . . . . . . . . . . ±15dB/12kHz

Ambient temperature: . . . . 0 – 40°C

Power supply: . . . . . . . . . . 230V~/50Hz

Power consumption: . . . . . max. 160VA

Dimensions (W x H x D): . . 465 x 158 x 290mm

Weight: . . . . . . . . . . . . . . . 9.3kg

According to the manufacturer. Subject to change.

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant

(Les positions 1–5 sur le schéma 1 font référence

aux branchements et éléments du canal 1; les trois

autres canaux d’entrée fonctionnent de manière iden-

tique.)

1Entrée LINE (jack 6,35 asymétrique) pour bran-

cher une source mono à sortie niveau Ligne, par

exemple, un instrument de musique

[Si un appareil est connecté à cette prise, la prise

micro MIC (5) du canal correspondant est dé-

connectée.]

2Potentiomètre de réglage de niveau GAIN pour

le canal d’entrée

3Potentiomètre de réglage des aigus TONE pour

le canal d’entrée

4Potentiomètre de réglage REVERB pour le canal

d’entrée; sert comme

a) réglage pour la partie réverbération du canal:

détermine le niveau avec lequel le signal est

dirigé vers la spirale interne

b) réglage Effet-Send:

détermine le niveau avec lequel le signal est

mixé derrière le réglage Gain (2) sur la sortie

Send (10)

5Entrée MIC (XLR, symétrique) pour brancher un

microphone

Attention: pour l’alimentation de micros à con-

densateurs, les entrées micro disposent d’une

alimentation fantôme de +15V. C’est pourquoi il

ne faut pas brancher de micros dynamiques

asymétriques, car ils pourraient être détruits.

6Egaliseur pour le signal Master:

LOW = graves

MID = médiums

HIGH = aigus

7Potentiomètre LEVEL: réglage de niveau du si-

gnal Master dirigé vers l’amplificateur et la sortie

Master LINE OUT (13)

8Témoin de fonctionnement POWER

9Potentiomètre de réglage REVERB: mixage du

signal réverbération sur le signal Master

10 Sortie Send (jack 6,35 asymétrique) pour pren-

dre les signaux mixés sur la voie d’effet à la

table: branchement à l’entrée d’un appareil à ef-

fets spéciaux (p.ex. égaliseur, compresseur)

11 Entrée Return (jack 6,35 asymétrique) pour le

retour des signaux pris à la table et dirigés vers

un appareil à effets spéciaux: branchement à la

sortie de l’ appareil à effets spéciaux

12 Prise Jack 6,35 2 pôles FOOTSWITCH pour

brancher une pédale de Marche/Arrêt de l’effet

réverbération interne

13 Sortie Master LINE OUT (jack 6,35 asymétrique)

pour prendre le signal Master à la table (p.ex.

branchement à l’entrée d’un autre amplificateur

ou d’une autre table de mixage)

1.2 Face arrière

14 Compartiment fusible

15 Prise pour brancher le cordon secteur

16 Interrupteur Marche /Arrêt

17 Sortie mono amplificateur (2 x jack 6,35 bran-

chées en parallèle) pour brancher le ou les haut-

parleurs

Important! L’impédance totale des haut-parleurs

ne doit pas être inférieure à 4 Ω!

(Voir aussi chapitre 4.5 “Haut-parleurs”.)

2 Conseils d’utilisation

La PMX-100 répond à la norme européenne

89/336/CEE relative à la compatibilité électroma-

gnétique et à la norme 73/23/CEE portant sur les

appareils à basse tension.

La table de mixage amplifiée est alimentée par

une tension dangereuse en 230 V~. Ne touchez

jamais l’intérieur de l’appareil car en cas de mau-

vaise manipulation vous pourriez subir une dé-

charge électrique. En outre, l’ouverture de l’appa-

reil rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●L’appareil n’est conçu que pour une utilisation en

intérieur. Protégez-le de l’humidité et de la chaleur

(température ambiante admissible 0–40°C).

●Ne faites pas fonctionner l’appareil ou débran-

chez-le immédiatement lorsque:

1. l’appareil ou le cordon secteur présente des

dommages.

2. après une chute ou un cas similaire, vous avez

un doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Faites appel à un technicien spécialisé pour effec-

tuer les réparations.

●Ne retirez jamais le cordon secteur de la prise en

tirant dessus.

●Nous déclinons toute responsabilité en cas de

dommage si l’appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s’il n’est pas

correctement branché, utilisé ou réparé par une

personne habilitée.

●Pour nettoyer l’appareil, utilisez un chiffon sec et

doux,en aucuncas deproduits chimiquesou d’eau.

●Lorsque l’appareil est définitivement retiré du cir-

cuit de distribution, vous devez le déposer dans

une usine de recyclage adaptée.

3 Possibilités d’utilisation

La table de mixage amplifée PMX-100 combine les

fonctions de table de mixage 4 canaux et d’amplifi-

cateur mono. L’appareil est conçu pour les musi-

ciens et pour une utilisation sur scène.

La table de mixage est équipée d’une spirale ré-

verbération; cet effet peut être activé/désactivé via

une pédale. En outre, via les branchements Send et

Return, elle permet de brancher un appareil à effets

spéciaux externe.

Vi preghiamo di aprire completamente la pagi-

na 3. Così vedrete sempre gli elementi di co-

mando e i collegamenti descritti.

1 Elementi di comando e collegamenti

1.1 Pannello frontale

(I numeri 1–5 della figura 1 si riferiscono ai contatti

ed agli elementi di comando del canale 1. I rimanenti

tre canali d’ingresso sono identici.)

1Ingresso LINE (jack 6,3mm, asimm.) per il colle-

gamento di una sorgente mono con livello d’usci-

ta Line, p.es. di uno strumento musicale

[Collegando uno strumento alla presa LINE, la

presa del microfono MIC (5) del relativo canale

viene disattivata.]

2Regolatore GAIN per il canale d’ingresso

3Regolatore degli alti TONE per il canale d’in-

gresso

4Regolatore REVERB per il canale d’ingresso;

serve come:

a) regolatore per la parte di riverbero del canale:

determina il livello con il quale il segnale del

canale viene portato sulla spirale interna di

riverbero

b) regolatore Effect-Send:

determina il livello con il quale il segnale del

canale viene miscelato sull’uscita Send (10) a

valle del regolatore Gain (2)

5Ingresso MIC (XLR, simm.) per il collegamento

di un microfono

Attenzione! Per alimentare i microfoni a con-

densatori, tutti gli ingressi micro dispongono di

un’alimentazione phantom di +15V. Perciò non

si devono collegare microfoni dinamici asimme-

trici perché potrebbero subire dei danni.

6Regolazione toni per la somma dei segnali

LOW = bassi

MID = medi

HIGH = alti

7Regolatore Master per impostare il livello della

somma dei segnali che viene portata allo stadio

finale e all’uscita Master LINE OUT (13)

8Spia di funzionamento POWER

9Regolatore REVERB per miscelare il segnale di

riverbero sulla somma dei segnali

10 Uscita Send (jack 6,3mm, asimm.), per far usci-

re i segnali dei canali miscelati sulla via Effect-

Send: collegamento con l’ingresso di un’unità

per effetti (p.es. equalizzatore, compressore)

11 Ingresso Return (jack 6,3mm, asimm.), per far

ritornare i segnali fatti uscire dal Power Mixer per

farli passare attraverso un’unità per effetti: colle-

gamento con l’uscita dell’unità per effetti

12 Presa jack 6,3mm a 2 poli FOOTSWITCH per il

collegamento di un interruttore a pedale per atti-

vare/disattivare l’effetto riverbero interno

13 Uscita Master LINE OUT (jack 6,3mm) per far

uscire la somma dei segnali dal Power Mixer

(p.es. per il collegamento con l’ingresso di un

altro amplificatore o mixer)

1.2 Pannello posteriore

14 Vano porta fusibile

15 Collegamento del cavo rete

16 Interruttore On/Off

15 Uscita mono (2 x jack 6,3mm, in parallelo) dello

stadio finale per il collegamento altoparlante/i.

Attenzione: L’impedenza globale degli altopar-

lanti non deve essere inferiore a 4Ω!

(Vedi anche il cap. 4.5 “Altoparlanti”.)

2 Avvertenze

Quest’apparecchio corrisponde alle direttive CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~.Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle sca-

riche pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Si devono osservare assolutamente i seguenti punti:

●Lo strumento è previsto solo per l’uso all’interno di

locali. Proteggere l’apparecchio dall’umidità e dal

calore (temperatura d’impiego ammessa 0–40 °C).

●Non mettere in funzione l’apparecchio o staccare

subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei dan-

ni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una offi-

cina competente.

●Staccare il cavo rete afferrando la spina, senza ti-

rare il cavo.

●Nel caso di uso improprio, di collegamenti sbaglia-

ti, di impiego scorretto o di riparazione scorretta

non si assume nessuna responsabilità per even-

tuali danni.

●Per la pulizia usare solo un panno asciutto, mor-

bido; non impiegare prodotti chimici o acqua.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

3 Possibilità d’impiego

Il mixer di potenza PMX-100 è una combinazione fra

un mixer a 4 canali e uno stadio finale mono, ed è

previsto per musicisti e l’uso professionale.

L’apparecchio è equipaggiato con una spirale di

riverbero. L’effetto riverbero può essere attivato e

disattivato con un interruttore a pedale. Inoltre, con i

contatti Send e Return, si ha la possibilità di colle-

gare un’unità esterna per effetti.

4 Collegare il power mixer

Prima di effettuare o modificare il collegamento di

altri apparecchi spegnere il mixer di potenza.

4 Branchements

Avant de connecter les divers appareils à la table de

mixage ou de modifier les branchements, veillez à la

débrancher.

4.1 Canaux d’entrée

1) Reliez les micros aux prises XLR MIC (5): les en-

trées micro sont alimentées par une alimentation

fantôme 15V et permettent ainsi l’utilisation de

microphones à condensateurs fonctionnant avec

le même niveau d’alimentation. L’utilisation de

microphones dynamiques est également pos-

sible dans la mesure où ils sont symétriques.

Attention: les micros asymétriques ne doi-

vent pas être branchés, car ils pourraient être

endommagés par l’alimentation fantôme.

2) Reliez les sources mono à sortie niveau Ligne

(instruments de musique, par exemple) aux pri-

ses LINE (1).

[Si un appareil est branché à cette prise, la

prise micro (5) du canal correspondant est dé-

connectée.]

4.2 Sortie Master LINE OUT

Sur la sortie Master LINE OUT (13), le signal Master

mono réglé par le réglage Master LEVEL (7) est dis-

ponible. Il est possible d’y brancher un autre amplifi-

cateur ou une autre table de mixage. Reliez la prise

LINE OUT à l’entrée de l’appareil suivant.

4.3 Insertion d’un appareil à effets spéciaux

Il est possible, via les prises SEND (10) et RETURN

(11) de prendre des signaux à la table et, de les faire

passer via un appareil à effets spéciaux (p.ex. éga-

liseur, compresseur), puis de les diriger à nouveau

vers la table. La voie Effet Send est branchée “après”

(“post”): les signaux des canaux d’entrée sont mixés

sur la sortie SEND derrière les réglages GAIN (2),

avec les potentiomètres REVERB (4).

1) Reliez l’entrée de l’appareil à effets spéciaux à la

prise SEND.

2) Reliez la sortie de l’appareil à effets à la prise

RETURN.

4.4 Pédale

L’effet réverbération peut être connecté/déconnecté

via une pédale; branchez cette dernière (p.ex. FS-

60A, PFS-28/SW de MONACOR) à la prise FOOT-

SWITCH (12).

➂Connection de la pédale

4.5 Haut-parleurs

Reliez le/les haut-parleurs, selon la configuration

souhaitée, à la sortie mono de l’amplificateur (17).

Les deux prises sont branchées en parallèle.

a. Si un seul haut-parleur doit être branché, reliez-

le à une des deux prises (17). L’impédance du

haut-parleur doit être de 4Ωau moins.

La puissance d’un haut-parleur 4Ωdoit être

de 100WRMS au moins, celle d’un haut-parleur

8Ωde 65 WRMS au moins.

b. Si deux haut-parleurs sont branchés en parallèle,

reliez chacun à une des prises (17). L’impédance

de chaque haut-parleur doit être de 8Ωau moins.

La puissance des deux haut-parleurs 8Ωdoit

être de 50WRMS au moins.

4.6 Alimentation

Une fois l’ensemble des branchements réalisé, re-

liez le cordon secteur à la prise (15) puis au secteur

230V~/50Hz.

5 Fonctionnement

Avant d’allumer la table, le potentiomètre Master (7)

doit être sur le minimum de manière à éviter tout

bruit fort à l’allumage. Allumez ensuite la table avec

l’interrupteur Marche/Arrêt (16) situé sur la face ar-

rière. La LED rouge POWER (8) sert de témoin de

fonctionnement.

5.1 Mixage des sources

1) Avant la première utilisation, mettez les potentio-

mètres aigus (3) des canaux d’entrée et les trois

potentiomètres de l’égaliseur (6) du Master sur la

position médiane; le potentiomètre REVERB (9)

doit être sur la position “0”.

2) Avec le potentiomètre Master LEVEL (7), réglez

le volume général de toutes les sources reliées,

dirigé vers l’amplificateur et la sortie LINE OUT

(13).

Tournez le potentiomètre jusqu’à une position

qui permet de régler le rapport de mixage des

sources d’une façon optimale.

3) Appliquez les signaux audio (signaux test ou mor-

ceaux de musique) aux canaux d’entrée, réglez,

avec les potentiomètres GAIN (2), le rapport de

volume des sources reliées. Mettez les poten-

tiomètres des canaux non utilisés sur le minimum

(entièrement à gauche).

4) Réglez pour chaque canal d’entrée avec l’égali-

seur TONE (3) l’image sonore: en le tournant vers

la droite, vous augmentez les aigus, en le tournant

vers la gauche, vous les diminuez. Si le poten-

tiomètre est en position médiane, il n’y a pas de

modification.

5) Utilisez les trois potentiomètres de l’égaliseur (6)

pour régler l’image du signal Master: les aigus

(HIGH), médiums (MID) et graves (LOW) peu-

vent être augmentés ou diminués de 15dB.

6) Réglez avec le potentiomètre Master (7) le ni-

veau définitif avec lequel le signal Master est

dirigé vers l’amplificateur de la table.

5.2 Addition de l’effet réverbération

1) Avec les potentiomètres REVERB (4), réglez,

pour chaque canal d’entrée, la part d’effet, c’est-

à-dire, le niveau avec lequel le signal du canal

est dirigé sur la spirale interne.

OFF

REVERB

4.1 Canali d’ingresso

1) Collegare i microfoni con le prese XLR MIC (5).

Gli ingressi per i microfoni sono alimentati con

un’alimentazione phantom di 15V. Ciò significa

che si possono collegare dei microfoni a conden-

satore che funzionano con tale alimentazione.

Anche l’impiego di microfoni dinamici non pre-

senta problemi, a patto che siano simmetrici.

Attenzione! Non si devono collegare micro-

foni dinamici asimmetrici perché potrebbero su-

bire dei danni.

2) Collegare le sorgenti mono con uscita Line (p.es.

strumenti musicali, unità per effetti) con le prese

jack LINE (1). [Collegando uno strumento alla

presa LINE, la presa del microfono MIC (5) del

relativo canale viene disattivata.]

4.2 Uscita Master LINE OUT

All’uscita master LINE OUT (13) è presente la som-

ma dei segnali mono comandata dal regolatore

master LEVEL (7). A quest’uscita si può collegare

p.es. un altro amplificatore o un secondo mixer. Col-

legare la presa LINE OUT con l’ingresso dell’appa-

recchio a valle.

4.3 Inserire un’unità per effetti

Tramite le prese SEND (10) e RETURN (11) è pos-

sibile far uscire i segnali dal mixer, farli passare

attraverso un’unità per effetti collegata (p.es. equa-

lizzatore, compressore) per inserirli di nuovo nel

mixer. La via Effect-Send segue un circuito “post”,

cioè i segnali dei canali d’ingresso vengono misce-

lati sull’uscita SEND a valle dei regolatori GAIN (2),

servendosi dei regolatori REVERB (4).

1) Collegare l’ingresso dell’unità per effetti con la

presa SEND.

2) Collegare l’uscita dell’unità per effetti con la

presa RETURN.

4.4 Interruttore a pedale

L’effetto di riverbero interno può essere attivato e

disattivato con un interruttore a pedale. L’interruttore

a pedale (p.es. FS-60A, PFS-28/SW del program-

ma MONACOR) viene collegato con la presa

FOOTSWITCH (12).

➂Collegamento dell’interruttore a pedale

4.5 Altoparlanti

Collegare l’altoparlante o gli altoparlanti a seconda

della configurazione desiderata con l’uscita mono

dello stadio finale (17). Le due prese dell’uscita

sono collegate in parallelo.

a. Se si desidera collegare un solo altoparlante, col-

legarlo con una delle due prese (17). L’impe-

denza dell’altoparlante dev’essere non inferiore a

4Ω.

Un altoparlante a 4Ωdeve avere una poten-

za minima di 100WRMS, uno a 8Ωal minimo

65WRMS.

b. Se si desiderano collegare due altoparlanti in

parallelo, collegare ciascuno con una delle due

prese (17). L’impedenza di ogni singolo altopar-

lante dev’essere non inferiore a 8Ω.

I due altoparlanti a 8Ωdevono avere una

potenza minima di 50WRMS.

4.6 Alimentazione

Dopo aver eseguito tutti i collegamenti, collegare il

cavo di rete con la presa (15) e inserire la spina in

una presa di rete (230V~/50Hz).

5 Funzionamento

Prima di accendere il Power Mixer posizionare il

regolatore Master (7) sul minimo per evitare forti ru-

mori di commutazione. Accendere quindi il mixer

con l’interruttore On/Off (16) posizionato sul retro. Si

accende la spia rossa POWER (8).

5.1 Miscelare le sorgenti

1) Prima della prima messa in funzione portare tutti

i regolatori TONE (3) dei canali d’ingresso e i tre

regolatori dei toni (6) per la somma dei segnali in

posizione centrale. Portare il regolatore REVERB

(9) nella posizione base (“0”).

2) Con il regolatore Master LEVEL (7) si imposta il

livello globale di tutte le sorgenti collegate che

viene portato allo stadio finale e all’uscita delle

somme LINE OUT (13).

Aprire il regolatore delle somme fino al punto

da poter regolare in maniera ottimale il rapporto

di miscelazione fra le sorgenti.

3) Portare i segnali (di test o di musica) sui canali

d’ingresso e regolare il livello desiderato per

ognuna delle sorgenti servendosi dei regolatori

GAIN (2). Portare i regolatori dei canali non uti-

lizzati completamente a sinistro sul minimo.

4) Con il regolatore TONE (3) regolare per ogni

canale d’ingresso il suono desiderato: girandolo

a destro, si alzano gli acuti, girandolo a sinistra

vengono abbassati. In posizione centrale, il rego-

latore non influisce suo suono.

5) Con i regolatori dei toni a 3 frequenze (6) im-

postare i toni per la somma dei segnali. Gli alti

(HIGH), i medi (MID) e i bassi (LOW) possono

essere regolati entro ±15dB.

6) Con il regolatore Master (7) impostare il livello

definitivo, con il quale la somma dei segnali viene

portata allo stadio finale del Power Mixer.

5.2 Aggiunta dell’effetto di riverbero

1) Con i regolatori REVERB (4) impostare per ogni

canale d’ingresso la parte desiderata di river-

bero, ossia il livello con il quale il segnale viene

immesso sulla spirale di riverbero.

2) Con il regolatore REVERB (9) impostare il livello,

con il quale il segnale di riverbero viene misce-

lato sulla somma dei segnali.

3) Con un interruttore a pedale collegato con la

presa FOOTSWITCH (12) si può attivare e disat-

OFF

REVERB

2) Réglez le niveau avec lequel le signal d’effet est

mixé sur le signal Master, avec le réglage RE-

VERB (9).

3) Il est possible, via une pédale, branchée à la pri-

se FOOTSWITCH (12), de connecter/déconnec-

ter cet effet (voir chapitre 4.4 “Pédale”).

5.3 Utilisation d’un appareil à effets spéciaux

1) Reliez l’appareil à effets spéciaux (voir chapitre

4.3 “Insertion d’un appareil à effets spéciaux”).

2) Avec les potentiomètres REVERB (4), réglez,

pour chaque canal d’entrée, le niveau des si-

gnaux dirigés vers l’appareil à effets.

La voie Effet Send est branchée derrière les

réglages de niveau GAIN (2), c’est-à-dire la posi-

tion du réglage de niveau influe sur le volume de

l’effet.

3) Les signaux revenant de l’appareil à effets sont

dirigés vers le Master via la prise RETURN (11) –

sans possibilité de réglage de niveau via la table.

Conseil important:

La position des potentiomètres REVERB (4) déter-

mine, pour chaque canal d’entrée, le niveau avec

lequel les signaux sont dirigés vers la spirale et

simultanément, le niveau pour les signaux dirigés

vers l’appareil à effets externe. Cela signifie que, lor-

sque le potentiomètre REVERB (9) est poussé, les

signaux qui sont dirigés vers l’appareil à effets, sont

toujours modifiés par l’effet réverbération interne.

Pour couper ce mode de fonctionnement, mettez

le réglage d’effet REVERB (9) entièrement vers la

gauche sur la position “0”: l’effet réverbération n’est

plus audible pour aucun canal.

6 Caractéristiques techniques

Entrées

4 x Mic mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x Ligne mono: . . . . . . . . 20mV/100kΩ

1 x Return mono: . . . . . . . 40mV/12kΩ

Sorties

1 x Ligne Out mono: . . . . . 1V

1 x Send mono: . . . . . . . . . 180mV

Généralités

Puissance de sortie RMS: . 100W à 4Ω,

65W à 8Ω

Puissance sortie maximale: 140W à 4Ω

Alimentation fantôme: . . . . +15V

Bande passante: . . . . . . . . 20 – 20000Hz

Taux de distorsion: . . . . . . ≤0,2%

Rapport signal/bruit: . . . . . 51dB

Egaliseur Master

1 x graves: . . . . . . . . . . ±15dB/30Hz

1 x médiums: . . . . . . . . . ±15dB/600Hz

1 x aigus: . . . . . . . . . . . . ±15dB/12kHz

Température ambiante: . . . 0 – 40°C

Alimentation: . . . . . . . . . . . 230V~/50Hz

Consommation: . . . . . . . . . 160VAmax.

Dimensions (L x H x P) : . . 465 x 158 x 290mm

Poids: . . . . . . . . . . . . . . . . 9,3kg

D’après les données du constructeur.

Tout droit de modification réservé.

tivare l’effetto di riverbero – vedi cap. 4.4 “Inter-

ruttore a pedale”.

5.3 Impiego di un’unità per effetti

1) Collegare l’unità per effetti – vedi cap. 4.3 “Inse-

rire un’unità per effetti”.

2) Con i regolatori REVERB (4) impostare per ogni

canale d’ingresso il livello dei segnali destinati

all’unità per effetti. La via Effect-Send passa a

valle dei regolatori GAIN (2); ciò significa che la

posizione di detti regolatori influisce sul volume

dell’effetto.

3) I segnali che ritornano dall’unità per effetti ven-

gono portati sulla somma dei segnali per mezzo

della presa RETURN (11) – senza la possibilità di

una regolazione del livello con il Power Mixer.

Nota importante:

La posizione dei regolatori REVERB (4) determina

per ogni canale d’ingresso il livello, con il quale i

segnali vengono portati sulla spirale di riverbero, ma

nello stesso tempo determinano anche il livello dei

segnali destinati all’unità esterna per effetti. Quindi,

con il regolatore REVERB (9) aperto, i segnali por-

tati sull’unità per effetti vengono sempre modificati

anche dall’effetto riverbero interno.

Se si vuole evitare questo effetto, occorre girare

il regolatore REVERB (9) tutto a sinistra sullo “0”. In

questo caso, l’effetto di riverbero sparisce per tutti i

canali.

6 Dati tecnici

Ingressi

4 x Mic, mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x Line, mono: . . . . . . . . . 20mV/100kΩ

1 x Return, mono: . . . . . . . 40mV/12kΩ

Uscite

1 x Line out, mono: . . . . . . 1V

1 x Send, mono: . . . . . . . . 180mV

Dati generali

Potenza d’uscita rms: . . . . 100W con 4Ω,

65W con 8Ω

Potenza d’uscita max: . . . . 140W con 4Ω

Alimentazione phantom: . . +15V

Banda passante: . . . . . . . . 20 – 20000Hz

Fattore di distorsione: . . . . ≤0,2%

Rapporto S/R: . . . . . . . . . . 51dB

Regolatori toni Master

1 x bassi: . . . . . . . . . . . . ±15dB/30Hz

1 x medi: . . . . . . . . . . . . ±15dB/600Hz

1 x alti: . . . . . . . . . . . . . . ±15dB/12kHz

Temperatura d’impiego: . . 0 – 40°C

Alimentazione: . . . . . . . . . 230V~/50Hz

Consumo: . . . . . . . . . . . . . max. 160VA

Dimensioni (l x h x p) : . . . 465 x 158 x 290mm

Peso: . . . . . . . . . . . . . . . . . 9,3kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedieningselementen

en de aansluitingen.

1 Bedieningselementen en

aansluitingen

1.1 Frontpaneel

(De positienummers 1–5 in figuur 1 verwijzen naar

de aansluitingen en bedieningselementen van ka-

naal 1. De overige drie ingangskanalen zijn identiek.)

1LINE-ingang (6,3-mm-jack, ongebalanceerd) voor

de aansluiting van een monosignaalbron met lijn-

niveau-uitgang, bv. een muziekinstrument

[Bij aansluiting van een toestel op de LINE-jack

wordt de microfoonjack MIC (5) van het overeen-

komstige kanaal uitgeschakeld.]

2Niveauregelaar GAIN voor het ingangskanaal

3Hogetonenregelaar TONE voor het ingangskanaal

4REVERB-regelaar voor het ingangskanaal;

dient om:

a) Regelaar voor de nagalmsterkte van een ka-

naal: bepaalt het niveau, waarmee het ka-

naalsignaal naar de interne nagalmspiraal

gestuurd wordt

b) EFFECT SEND-regelaar: bepaalt het niveau,

waarmee het kanaalsignaal na de GAIN-

regelaar (2) naar de SEND-uitgang (10) ge-

stuurd wordt

5MIC-ingang (XLR, gebalanceerd) voor de aan-

sluiting van een microfoon

Opgelet! Voor de voeding van condensatormicro-

foons hebben alle microfooningangen een fan-

toomvoeding van +15V. Sluit daarom geen asym-

metrischedynamische microfoonsaan, aangezien

deze onherstelbaar beschadigd kunnen worden.

6Equalizer voor het mastersignaal:

LOW = regeling van de lage tonen

MID = regeling van de middentonen

HIGH = regeling van de hoge tonen

7Masterregelaar LEVEL voor de niveauregeling

van het mastersignaal dat naar de eindversterker

en de masteruitgang LINE OUT (13) gestuurd

wordt.

8POWER-LED

9REVERB-regelaar om het nagalmsignaal en het

mastersignaal te mengen

10 Send-uitgang (6,3-mm-jack, ongebalanceerd) om

de signalen die via het effectenkanaal gestuurd

werden, uit de Power Mixer te sturen: aansluiting

op de ingang van een effectenapparaat (bv.

equalizer, compressor)

11 Return-ingang (6,3-mm-jack, ongebalanceerd)

om signalen terug te sturen die vanuit de Power

Mixer door een effectenapparaat gestuurd wer-

den: aansluiting op de uitgang van het effecten-

apparaat

12 2-polige 6,3-mm-jack FOOTSWITCH voor de

aansluiting van een voetschakelaar om het

interne nagalmeffect in of uit te schakelen

13 Masteruitgang LINE OUT (6,3-mm-jack, ongeba-

lanceerd) om het mastersignaal uit de Power

Mixer te sturen (bv. aansluiting op de ingang van

een extra versterker of mengpaneel)

1.2 Achterzijde van het toestel

14 Zekeringcompartiment

15 Aansluiting voor het netsnoer

16 POWER-schakelaar

17 Mono-uitgang van de eindversterker (2 x 6,3-mm-

jack, parallelgeschakeld) voor de aansluiting van

de luidspreker(s)

Belangrijk! De totale impedantie van de luid-

spreker(s) mag niet minder bedragen dan 4Ω!

[Zie ook hoofdstuk 4.5 “De luidspreker(s)”]

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee het toestel ge-

voed wordt is levensgevaarlijk. Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Bovendien ver-

valt elke garantie bij het eigenhandig openen van

het toestel.

Let eveneens op het volgende:

●Het toestel is enkel geschikt voor gebruik binnens-

huis.

●Vermijd uitzonderlijk warme plaatsen (toegestaan

omgevingstemperatuurbereik: 0–40°C) en plaat-

sen met een hoge vochtigheid.

●Schakel het toestel niet in resp. trek onmiddellijk

de stekker uit het stopcontact, wanneer:

1. het toestel of het netsnoer zichtbaar bescha-

digd zijn,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik,

verkeerde aansluiting, foutieve bediening of van

herstelling door een niet-gekwalificeerd persoon

vervalt de garantie bij eventuele schade.

●Verwijder het stof enkel met een droge, zachte

doek. Gebruik zeker geen chemicaliën of water.

●Wanneer het toestel definitief uit bedrijf genomen

wordt, bezorg het dan voor verwerking aan een

plaatselijk recyclagebedrijf.

3 Toepassingen

De Power Mixer PMX-100 – een combinatie van een

4-kanaals mengpaneel en een mono-eindversterker

– is speciaal ontworpen voor muzikanten en voor

toepassingen op het podium.

Het toestel is uitgerust met een nagalmspiraal.

Het nagalmeffect kan via een aangesloten voet-

schakelaar in- en uitgeschakeld worden. Bovendien

Abrir el manual página 3 para visualizar los ele-

mentos y las conexiones.

1 Elementos y conexiones

1.1 Panel delantero

(Los números 1 a 5 en el esquema 1 hacen referen-

cias a las conexiones y elementos del canal 1; los

tres otros canales funcionan de manera idéntica.)

1Entrada LINE (jack 6,35 asimétrico) para conec-

tar una fuente de señal mono a salida de nivel

línea, por ejemplo, un instrumento de música

[Si un aparato está conectado a esta toma, la to-

ma micrófono MIC (5) del canal correspondiente

está desconectada.]

2Potenciómetro de nivel GAIN para el canal de

entrada

3Potenciómetro TONE de ajuste de los agudos

para el canal de entrada

4Potenciómetro REVERB para el canal de en-

trada; sirve como:

a) ajuste para la parte reverberación del canal:

determina el nivel con cual la señal del canal

está dirigido al espiral interno

b) ajuste Effect Send:

determina el nivel con cual la señal del canal

está mezclada detrás el potenciómetro Gain

(2) en la salida Send (10)

5Entrada MIC (XLR, simétrica) para conectar un

micrófono

Atención: para alimentar micrófonos a conden-

sadores, todas las entradas micrófono disponen

de una alimentación phantom (fantasma) de

+15V. Es por eso que no se tiene que conectar

micrófonos dinámicos asimétricos porque se

pueden destruirse.

6Ecualizador para la señal Master:

LOW = graves; MID = medios; HIGH = agudos

7Potenciómetro LEVEL: ajuste del nivel de la se-

ñal Master dirigido al amplificador de potencia y

la salida Master LINE OUT (13)

8Testigo de funcionamiento POWER

9Potenciómetro REVERB: mezcla de la señal re-

verberación sobre la señal Master

10 Salida Send (jack 6,35 asimétrico) para hacer

salir las señales de canales mezcladas sobre la

vía de efecto: conexión a la entrada de un apa-

rato de efectos especiales (p.ej. ecualizador,

compresor)

11 Entrada Return (jack 6,35 asimétrico) para la

vuelta de las señales cogidas desde la mesa de

mezcla y dirigidas vía un aparato con efectos

especiales: conexión a la salida del aparato de

efectos especiales

12 Toma Jack 6,35 2 polos FOOTSWITCH para co-

nectar un pedal para conectar/desconectar el

efecto reverberación interno

13 Salida Master LINE OUT (jack 6,35 asimétrico)

para coger la señal Master desde la mesa de

mezcla (p.ej. conexión a la entrada de otro am-

plificador o de otra mesa de mezcla)

1.2 Panel trasero

14 Compartimento fusible

15 Toma para conectar el cable de red

16 Interruptor ON/OFF

17 Salida mono amplificador de potencia (2 x jack

6,35 conectados en paralela) para conectar el o

los altavoces

¡Importante! La impedancia total de los altavo-

ces no tiene que estar bajo de 4Ω.

(Ver también cap. 4.5 “Altavoces”.)

2 Consejos de utilización

La PMX-100 cumple la norma europea 89/336/CEE

relativa a la compatibilidad electromagnética y la

norma 73/23/CEE sobre los aparatos a baja ten-

sión.

La mesa de mezcla está alimentada por una ten-

sión peligrosa de 230V~. No tocar nunca dentro

el aparato porque en caso de mala manipulación

se podría recibir un choque eléctrico mortal. Ade-

más, la apertura del aparato anula todo tipo de

garantía.

Respetar en todo caso los puntos siguientes:

●El aparato sólo se puede usar en interior. Prote-

gerlo de la humedad y del calor (temperatura de

utilización admisible 0–40°C).

●No hacerlo funcionar o desconectarlo cuando:

1. disfunciones aparecen sobre el aparato o el

cable de red.

2. después una caída o accidente parecido, el

aparato pueda estar dañado.

3. disfunciones aparecen.

En todo los casos, los daños tienen que estar

reparados por un técnico habilitado.

●No quitar nunca el cable de red estirándolo.

●Declinamos toda responsabilidad en caso de da-

ños si el aparato está utilizado por un uso dife-

rente de su concepción, si no está correctamente

conectado, utilizado o no está correctamente re-

parado por un técnico habilitado.

●Para limpiarlo, utilizar un trapo seco y suave, en

ningún caso productos químicos o agua.

●Cuando el aparato está definitivamente retirado

del circuito, se tiene que depositar dentro una

fábrica de reciclaje adaptada.

3 Posibilidades de utilización

La mesa de mezcla PMX-100 combina las funcio-

nes de una mesa de mezcla con 4 canales y de un

amplificador de potencia mono. El aparato está pre-

visto especialmente para los músicos y para la apli-

cación en escena.

Está equipada con un espiral de reverberación;

este efecto puede estar activado o desactivado vía

un pedal conectado. Además, vía las conexiones

Send y Return, permite conectar un aparato de

efectos especiales externo.

kunt u via de Send- en Return-aansluitingen ook

een extern effectenapparaat aansluiten.

4 De Power Mixer aansluiten

Schakel de Power Mixer uit, alvorens toestellen op

de Power Mixer aan te sluiten resp. bestaande aan-

sluitingen te wijzigen.

4.1 Ingangskanalen

1) Sluit de microfoons aan op de XLR-jacks MIC (5).

De microfooningangen worden met een fantoom-

voeding van 15V voorzien. Hierdoor zijn ze ge-

schikt voor aansluiting van condensatormicro-

foons met een dergelijk spanningsniveau. U kunt

ook probleemloos dynamische microfoons ge-

bruiken, indien ze correct gebalanceerd uitge-

voerd zijn.

Opgelet! Ongebalanceerde microfoons mogen

niet aangesloten worden, omdat ze door de fan-

toomvoeding beschadigd kunnen worden.

2) Sluit de monosignaalbronnen met uitgang met

lijnniveau (bv. muziekinstrumenten, effectenap-

paratuur) aan op de LINE-jacks (1).

[Bij aansluiting van een toestel op de LINE-

jack wordt de microfoonjack (5) van het overeen-

komstige kanaal uitgeschakeld.]

4.2 De masteruitgang LINE OUT

Het monomastersignaal dat met de masterregelaar

LEVEL (7) uitgestuurd is, kan aan de masteruitgang

LINE OUT (13) afgenomen worden. Hier kunt u

bijvoorbeeld een bijkomende versterker of een

tweede mengpaneel aansluiten. Verbind de jack

LINE OUT met de ingang van het nageschakelde

toestel.

4.3 Een effectenapparaat tussenschakelen

Via de jacks SEND (10) en RETURN (11) kunnen

signalen vanuit de Power Mixer naar een aange-

sloten effectenapparaat (bv. equalizer, compressor)

gestuurd worden en terug naar de Power Mixer

gestuurd worden. Het effectenkanaal is “post” ge-

schakeld, d.w.z. dat de signalen van de ingangs-

kanalen met behulp van de REVERB-regelaars (4)

na de GAIN-regelaars (2) op de SEND-uitgang

gemengd worden.

1) Verbind de ingang van het effectenapparaat met

de SEND-jack.

2) Verbind de uitgang van het effectenapparaat met

de RETURN-jack.

4.4 De voetschakelaar

Het interne nagalmeffect kan met behulp van een

voetschakelaar in- en uitgeschakeld worden. Sluit

de voetschakelaar (bv. FS-60A, PFS-28/SW van

MONACOR) aan op de jack FOOTSWITCH (12).

➂De aansluiting van de voetschalkelaar

4.5 De luidspreker(s)

Sluit de luidspreker(s) volgens de gewenste configu-

ratie aan op de mono-uitgang van de eindversterker

(17). De twee uitgangsjacks van de eindversterker

zijn parallelgeschakeld.

a. Indien u voor één luidspreker opteert, sluit deze

dan aan op één van beide jacks (17). De impe-

dantie van de luidspreker moet minstens 4Ωbe-

dragen.

Een luidspreker van 4Ωmoet een belastbaar-

heid van minstens 100WRMS hebben, een luid-

spreker van 8Ωminstens 65WRMS.

b. Indien u voor twee luidsprekers in parallelscha-

keling opteert, sluit dan elke luidspreker op een

van de jacks (17) aan. De impedantie van de

afzonderlijke luidsprekers moet minstens 8Ωbe-

dragen.

De twee luidsprekers van 8Ωmoeten een

belastbaarheid van minstens 50WRMS hebben.

4.6 Voedingsspanning

Nadat alle aansluitingen tot stand gebracht zijn, ver-

bind u het snoer met de jack (15) en plugt u het

andere einde in het stopcontact (230V~/50Hz).

5 Werking

Om inschakelploppen te vermijden is het aan te

raden de masterregelaar (7) in de minimumstand te

plaatsen. Schakel dan de Power Mixer in met de

POWER-schakelaar (16) op de achterzijde van het

toestel. De rode POWER-LED (8) licht op en geeft

aan dat het toestel klaar is voor gebruik.

5.1 De geluidsbronnen mengen

1) Plaats de hogetonenregelaars (3) van de in-

gangskanalen en de drie klankregelaars (6) voor

het mastersignaal in de middelste stand, alvo-

rens de Power Mixer een eerste keer in gebruik

te nemen. Draai de effectenregelaar REVERB (9)

helemaal terug (stand “0”).

2) Met de masterregelaar LEVEL (7) stelt u het

totaalniveau in van alle aangesloten geluidsbron-

nen. Het mastersignal wordt naar de eindver-

sterker en de masteruitgang LINE OUT (13) ge-

stuurd.

Draai de masterregelaar zo ver open, dat de

mengverhouding van de geluidsbronnen opti-

maal ingesteld kan worden.

3) Stuur de geluidssignalen (testsignalen of muziek-

fragmenten) naar de ingangskanalen, en stel met

de GAIN-regelaars (2) de gewenste volumever-

houding in van de aangesloten geluidsbronnen.

Draai de niveauregelaar van de ongebruikte ka-

nalen helemaal naar links.

4) Stel met de TONE-regelaar (3) de gewenste

klank in voor elk ingangskanaal: wanneer u de

regelaar naar rechts draait, worden de hoge to-

nen versterkt; draait u naar links, dan worden ze

gedempt. Met de regelaar in de middelste stand

worden de hoge tonen niet beïnvloed.

OFF

REVERB

4 Conexiones

Antes de empezar a conectar los aparatos a la me-

sa de mezcla o de modificar las conexiones existen-

tes, se tiene que desconectar la mesa de mezcla.

4.1 Canales de entrada

1) Conectar los micrófonos a las tomas XLR MIC

(5): las entradas micrófonos están alimentadas

por un alimentación “phantom” 15V y permiten

entonces la utilización de micrófonos a conden-

sadores que funcionan con este nivel de ali-

mentación. La utilización de micrófonos dinámi-

cos está igualmente posible sin problema en el

caso que estén simétricos.

¡Atención! Los micrófonos asimétricos no tie-

nen que estar conectados, porque podrían estar

dañado por la alimentación “phantom”.

2) Conectar las fuentes mono con salida de nivel

línea (instrumentos de música, unidades de efec-

tos, por ejemplo) a las tomas LINE (1).

[Si un aparato está conectado a esta toma, la

toma micrófono (5) del canal correspondiente

está desconectada.]

4.2 Salida Master LINE OUT

En la salida Master LINE OUT (13), la señal Master

mono ajustada por el potenciómetro Master LEVEL

(7) está disponible. Es posible conectar p. ej. otro

amplificador o otra mesa de mezcla. Conectar la

toma LINE OUT a la entrada del aparato siguiente.

4.3 Inserción de un aparato de efectos

especiales

Es posible, vía las tomas SEND (10) y RETURN (11)

de coger las señales desde la mesa de mezcla, diri-

girlas vía un aparato de efectos especiales (p.ej.

ecualizador, compresor), y de nuevo a la mesa de

mezcla. La vía Effect Send está diseñada “post”: es

decir las señales de los canales de entrada están

mezcladas sobre la salida SEND detrás los poten-

ciómetros de nivel GAIN (2), con los potenciómetros

REVERB (4).

1) Conectar la entrada del aparato de efectos espe-

ciales a la toma SEND.

2) Conectar la salida del aparato de efectos a la

toma RETURN.

4.4 Pedal

El efecto reverberación puede estar conectado/des-

conectado vía un pedal; conectar el pedal a la toma

FOOTSWITCH (12) (p.ej. FS-60A, PFS-28/SW de

MONACOR).

➂Conexión de un pedal

4.5 Altavoces

Conectar el o los altavoces, según la configuración

deseada, a la salida mono del amplificador (17). Las

dos tomas están conectadas en paralela.

a. Si un sólo altavoz tiene que estar conectado,

conectarlo a una de las tomas (17). La impedan-

cia del altavoz tiene que estar al menos de 4Ω.

La potencia de un altavoz 4Ωtiene que estar

al menos de 100WRMS, de un altavoz de 8Ωde

65WRMS al menos.

b. Si dos altavoces están conectados en paralela,

conectar cada uno a una de las tomas (17). La

impedancia de cada altavoz tiene que estar de

8Ωal menos.

La potencia de los dos altavoces 8Ωtiene

que estar de 50WRMS al menos.

4.6 Alimentación

Una vez el conjunto de las conexiones realizado,

conectar el cable de red a la toma (15) y después a

la red 230V~/50Hz.

5 Funcionamiento

Antes de encender la mesa de mezcla, el potenció-

metro Master (7) debería estar al mínimo de manera

a evitar todo ruido al encender. Encender después

la mesa de mezcla con el interruptor ON/OFF (16)

situado en el panel trasero. El LED rojo POWER (8)

sirve de testigo de funcionamiento.

5.1 Mezcla de las fuentes

1) Antes la puesta en tensión primera, poner los

potenciómetros de agudos (3) de los canales de

entrada y los tres potenciómetros del ecualizador

(6) para la señal Master en posición media; el

potenciómetro REVERB (9) tiene que estar en la

posición “0”.

2) Con el potenciómetro Master LEVEL (7), ajustar

el nivel general de todas las fuentes conectadas,

que está dirigido al amplificador y la salida Mas-

ter LINE OUT (13).

Girar el potenciómetro Master hasta la relación

de mezcla de las fuentas puede estar ajustada en

una manera óptima.

3) Aplicar las señales audio (señales test o trozos

de música) en los canales de entrada, y regular,

mediante los potenciómetros GAIN (2), la rela-

ción de volumen de las fuentes conectadas; po-

ner los potenciómetros de los canales no utiliza-

dos en el mínimo (totalmente a la izquierda).

4) Regular para cada canal de entrada mediante el

ecualizador TONE (3) el sonido deseado: giran-

do hacia la derecha, se aumentan los agudos, gi-

rando hacia la izquierda, se disminuyen. Si el po-

tenciómetro está en la posición media, no hay

ninguna modificación de las frecuencias agudas.

5) Utilizar el ecualizador de tres vías (6) para regu-

lar el sonido del Master: los agudos (HIGH), me-

dios (MID) y los graves (LOW) pueden aumen-

tarse o disminuirse hasta 15dB.

6) Ajustar con el potenciómetro Master (7) el nivel

definitivo con el cual la señal Master está trans-

mitida al amplificador de la mesa de mezcla.

5.2 Adicionar el efecto reverberación

1) Mediante los potenciómetros REVERB (4), regu-

lar, para cada entrada, la parte de efecto de-

OFF

REVERB

5) Regel met de 3-bands equalizer (6) de gewenste

klank van het mastersignaal. De hoge (TREBLE)

en lage tonen (BASS) en de middentonen (MID)

kunnen met max. 15dB gedempt of versterkt

worden.

6) Stel met de masterregelaar (7) het uiteindelijke

niveau in, waarmee het mastersignaal naar de

eindversterker van de Power Mixer gestuurd

wordt.

5.2 Het nagalmeffect bijvoegen

1) Stel met de REVERB-regelaars (4) voor elk in-

gangskanaal de gewenste nagalmsterkte in,

d.w.z. het niveau waarmee het kanaalsignaal

naar de interne nagalmspiraal gestuurd wordt.

2) Stel met de REVERB-regelaar (9) het niveau in,

waarmee het nagalmsignaal met het mastersig-

naal gemengd wordt.

3) Via een voetschakelaar die op de jack FOOT-

SWITCH (12) aangesloten is, kan het nagalm-

effect in- en uitgeschakeld worden – zie hoofd-

stuk 4.4 “De voetschakelaar”.

5.3 Een effectenapparaat gebruiken

1) Voor aansluiting van het effectenapparaat zie

hoofdstuk 4.3 “Een effectenapparaat tussenscha-

kelen”.

2) Stel met de REVERB-regelaars (4) voor elk in-

gangskanaal het niveau in van de signalen die

naar het effectenapparaat gestuurd worden. Het

effectenkanaal is na de GAIN-regelaar (2) ge-

schakeld, d.w.z. dat de stand van de niveau-

regelaar het volume van het effect bepaalt.

3) De signalen die van het effectenapparaat terug-

komen, worden via de RETURN-jack (11) naar

het mastersignaal gestuurd – zonder dat het

niveau via de Power Mixer ingesteld kan worden.

Belangrijke opmerking:

De stand van de REVERB-regelaars (4) bepaalt

voor elk ingangskanaal het niveau waarmee de sig-

nalen naar de nagalmspiraal gestuurd worden, even-

als het niveau van de signalen die naar het externe

effectenapparaat gestuurd worden. Dit betekent dat

de signalen die naar het effectenapparaat gestuurd

worden, bij openstaande effectenregelaar REVERB

(9) ook steeds door het interne nagalmeffect gewij-

zigd worden.

Wenst u dit te vermijden, draai de effectenrege-

laar REVERB (9) dan helemaal naar links in de

stand “0”. Nu is er voor geen enkel kanaal meer een

nagalmeffect hoorbaar.

6 Technische gegevens

Ingangen

4 x Mic, mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x Line, mono: . . . . . . . . . 20mV/100kΩ

1 x Return, mono: . . . . . . . 40mV/12kΩ

Uitgangen

1 x Line out, mono: . . . . . . 1V

1 x Send, mono: . . . . . . . . 180mV

Algemene gegevens

Uitgangsvermogen RMS: . 100W aan 4Ω,

65W aan 8Ω

Max. uitgangsvermogen: . . 140W aan 4Ω

Fantoomvoeding: . . . . . . . +15V

Frequentiebereik: . . . . . . . 20 – 20000Hz

THD: . . . . . . . . . . . . . . . . . ≤0,2%

Signaal/Ruis-verhouding: . 51dB

Master-equalizer

1 x lage tonen: . . . . . . . ±15dB/30Hz

1 x middentonen: . . . . . ±15dB/600Hz

1 x hoge tonen: . . . . . . . ±15dB/12kHz

Omgevingstemperatuur: . . 0 – 40°C

Voedingsspanning: . . . . . . 230V~/50Hz

Stroomverbruik: . . . . . . . . . max. 160VA

Afmetingen (B x H x D): . . 465 x 158 x 290mm

Gewicht: . . . . . . . . . . . . . . 9,3kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

seada, es decir, el nivel mediante el cual la señal

es dirigida hacia el espiral interno.

2) Regular el nivel mediante el cual la señal de

efecto de reverberación se mezcla con la señal

Master, con el reglaje REVERB (9).

3) Es posible, vía un pedal, conectado a la toma

FOOTSWITCH (12), de conectar/desconectar el

efecto de reverberación – ver cap.4.4 “Pedal”.

5.3 Utilización de un aparato de efectos

especiales

1) Conectar el aparato de efectos especiales (ver

cap. 4.3 “Inserción de un aparato de efectos es-

peciales”).

2) Mediante los potenciómetros REVERB (4), regu-

lar, para cada canal de entrada, el nivel de las

señales dirigidas hacia el aparato de efectos. La

vía Effect Send está diseñada detrás los reglajes

de nivel GAIN (2), es decir, la posición del reglaje

de nivel influye en el volumen del efecto.

3) Las señales provenientes del aparato de efectos

son dirigidas hacia el Master vía la toma RE-

TURN (11) – sin posibilidad de reglaje de nivel

vía la mesa de mezcla.

Consejo importante:

La posición de los potenciómetros REVERB (4) de-

termina, para cada canal de entrada, el nivel medi-

ante el cual las señales se dirigen hacia la espiral y

simultáneamente el nivel para las señales dirigidas

hacia el aparato de efecto externo. Esto significa

que, cuando el potenciómetro REVERB (9) está

abierto, las señales que se dirigen hacia el aparato

de efectos, están también siempre modificadas por

el efecto reverberación interno.

Para evitar esto, poner el reglaje de efecto

REVERB (9) totalmente hacia la izquierda en la posi-

ción “0”: el efecto no es audible por ningún canal.

6 Características técnicas

Entradas

4 x Mic mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x Line mono: . . . . . . . . . 20mV/100kΩ

1 x Return mono: . . . . . . . 40mV/12kΩ

Salidas

1 x Line Out mono: . . . . . . 1V

1 x Send mono: . . . . . . . . . 180mV

Generalidades

Potencia de salida RMS: . . 100W a 4Ω,

65W a 8Ω

Potencia de salida máxima: 140W a 4Ω

Alimentación phantom: . . . +15V

Banda pasante: . . . . . . . . . 20 – 20000Hz

Tasa de distorsión: . . . . . . ≤0,2%

Relación señal/ruido: . . . . 51dB

Ecualizador Master

1 x graves: . . . . . . . . . . ±15dB/30Hz

1 x medios: . . . . . . . . . . ±15dB/600Hz

1 x agudos: . . . . . . . . . . ±15dB/12kHz

Temperatura de utilización: 0 – 40°C

Alimentación: . . . . . . . . . . 230V~/50Hz

Consumo: . . . . . . . . . . . . . 160VA max.

Dimensiones (L x A x P): . . 465 x 158 x 290mm

Peso: . . . . . . . . . . . . . . . . . 9,3kg

Características según el fabricante.

Sujeto a cambios técnicos.

Fold side 3 ud. Så kan De altid se de beskrevne

betjeningselementer og tilslutninger.

1 Betjeningselementer og tilslutninger

1.1 Forplade

(Referencenumrene 1–5 på figur 1 henviser til til-

slutningerne og betjeningselementerne for kanal 1.

De øvrige tre indgangskanaler svarer hertil.)

1Indgangen LINE (6,3mm bøsning, ubalanceret)

for tilslutning af en mono signalkilde, som har en

udgang med linieniveau – f.eks. et musikinstru-

ment

[Hvis der tilsluttes en enhed til indgangen LINE,

slås mikrofonbøsningen MIC (5) for den pågæl-

dende kanal fra.]

2Niveaukontrollen GAIN for indgangskanalen

3Diskantkontrollen TONE for indgangskanalen

4Kontrollen REVERB for indgangskanalen;

bruges til:

a) Kontrol for regulering af mængden af rum-

klang for kanalen:

definerer det niveau, med hvilket kanalens

signal sendes til den indbyggede fjederrum-

klang

b) Kontrol for regulering af effect send:

definerer det niveau, med hvilket kanalens

signal sendes til udgangen SEND (10) efter

forstærkningskontrollen (2)

5Indgangen MIC (XLR, balanceret) for tilslutning

af en mikrofon

Bemærk! Samtlige mikrofonindgange har en

phantom strømforsyning på +15V for strømfor-

syning af kondensatormikrofoner. Der må derfor

ikke tilsluttes ubalancerede dynamiske mikrofo-

ner, da de i så fald kan blive ødelagt.

6Equalizerkontroller for master-signalet:

LOW = baskontrol

MID = mellemtonekontrol

HIGH = diskantkontrol

7Master-kontrollen LEVEL for niveauregulering af

det master-signal, der sendes til effektforstærke-

ren og til master-udgangen LINE OUT (13)

8Lysdioden POWER

9Kontrollen REVERB for mix af rumklangssignalet

med master-signalet

10 Udgangen SEND (6,3mm bøsning, ubalanceret)

for udsendelse af signalet fra de kanaler der skal

tilføres en effekt: skal tilsluttes indgangen på en

effektenhed (f.eks. en equalizer eller en kom-

pressor)

11 Indgangen RETURN (6,3mm bøsning, ubalan-

ceret) for modtagelse af de signaler, der har

været sendt ud af mixeren og gennem en effek-

tenhed: skal tilsluttes effektenhedens udgang

12 Den 2-polede 6,3mm bøsning FOOTSWITCH

for tilslutning af en fodkontakt, som gør det mu-

ligt at slå den indbyggede rumklangseffekt til og

fra

13 Master-udgangen LINE OUT (6,3mm bøsning,

ubalanceret); bruges til at sende master-signalet

ud af mixeren (f.eks. for tilslutning til indgangen

på en anden forstærker eller mixer)

1.2 Bagplade

14 Sikringsrum

15 Tilslutning for netkabel

16 Hovedafbryder

17 Monoudgang for effektforstærkeren (2 x 6,3mm

bøsning, parallelkoblet) for tilslutning af en eller

flere højttalere

Vigtigt! Den samlede impedans for højttalerne

må ikke være under 4Ω!

(Se desuden afsnit 4.5 “Højttalere”.)

2 Vigtige sikkerhedsoplysninger

Enheden overholder EU-direktivet vedrørende elek-

tromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Denne enhed benytter livsfarlig netspænding

(230V~). Overlad servicering til autoriseret perso-

nel. Forkert håndtering kan forårsage fare for

elektrisk stød. Desuden bortfalder enhver rekla-

mationsret, hvis enheden har været åbnet.

Vær altid opmærksom på følgende:

●Enheden er kun beregnet til indendørs brug. Be-

skyt enheden mod fugt og varme (tilladt omgivel-

sestemperatur 0–40°C).

●Tag ikke enheden i brug eller tag straks stikket ud

af stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet.

2. hvis der kan være opstået skade, efter at enhe-

den er tabt eller lignende.

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret perso-

nel.

●Tag aldrig stikket ud af stikkontakten ved at

trække i kablet, tag fat i selve stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den ikke er korrekt

tilsluttet, hvis den betjenes forkert, eller hvis den

ikke repareres af autoriseret personel, omfattes

eventuelle skader ikke af garantien.

●Til rengøring må der kun benyttes en tør, blød

klud; der må under ingen omstændigheder be-

nyttes kemikalier eller vand.

●Hvis enheden skal tages ud af drift for bestandigt,

skal den bringes til en lokal genbrugsstation for

bortskaffelse.

3 Funktioner

Den kraftige mixer PMX-100, som er en kombineret

4-kanals mixer og mono effektforstærker, er specielt

konstrueret til musikere og til scenebrug.

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

1 Funktioner och anslutningar

1.1 Frontpanel

(Referensnummer 1 tom. 5 i fig. 1 refererar till an-

slutningar och funktioner på kanal 1. Kanalerna 2 – 4

är identisk med kanal 1.)

1Ingång LINE (6,3mm telejack, obalanserad) för

anslutning av en monosignalkälla med linenivå-

utgång, som tex. musikinstrument

[Då en enhet ansluts till denna ingång är mikro-

foningången MIC (5) på resp. kanal avstängd.]

2Känslighetskontroll GAIN för inkanalen

3Diskantkontroll TONE för inkanalen

4Kontroll REVERB för inkanalen; tjänar som:

a) Kontroll för efterklang på kanalen:

Beskriver hur mycket av kanalsignalen som

led till den interna efterklangsslingan

b) Effekt send kontroll:

Bestämmer nivån med vilken kanalsignalen

mixas till utgången SEND (10) efter känslig-

hetskontrollen (2)

5Ingång MIC (XLR, balanserad) för anslutning av

mikrofon

OBS! För mikrofoner med strömförsörjning ex-

ternt är alla mikrofoningångar försedda med

+15V fantommatning. Anslut aldrig obalanse-

rade dynamiska mikrofoner till dessa ingångar

då dessa kan bli förstörda.

6EQ kontroller för mastersignalen:

LOW = baskontroll

MID = mellanregisterkontroll

HIGH = diskantkontroll

7Masterkontroll LEVEL för nivåjustering av mas-

tersignalen som går till effektslutsteg och till

masterutgången LINE OUT (13)

8Lysdiod för strömbrytaren

9Kontroll REVERB för att mixa efterklangssigna-

len till mastersignalen

10 Send utgång (6,3mm telejack, obalanserad) för

att leda ut kanalsignaler som är mixade till effekt

send: Ansluts till ingången på en effektenhet

(tex. EQ eller kompressor)

11 Return ingång (6,3mm telejack, obalanserad) för

att leda tillbaks signalen som är tagna från

powermixern och dragna till en effektenhet: An-

sluts till utgången på effektenheten

12 2 polig 6,3mm telejack anslutning FOOTSWITCH

för anslutning av fotomkopplare för att koppla

av/på interna efterklangen

13 Masterutgång LINE OUT (6,3mm telejack, oba-

lanserad) för att leda mastersignalen ut från

powermixern (främst för anslutning av ytterligare

förstärkare eller mixer)

1.2 Bakre panelen

14 Säkringshållare

15 Anslutning för elsladden

16 Strömbrytare

17 Monoutgång från effektförstärkaren (2 x 6,3mm

telejack, parallellkoppling) för anslutnig av en

eller flera högtalare

OBS! Minimiimpedans 4Ωoavsett antal anslut-

na högtalare! (Se även kapitel 4.5 “Högtalare”.)

2 Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EWG avseen-

de elektromagnetiska störfält samt EG-direktiv 73/

23/EWG avseende lågspänningsapplikationer.

Enheten använder livsfarligt hög spänning internt

(230V~). Öppna därför aldrig chassiet på egen

hand utan överlåt all service till auktoriserad verk-

stad. Alla garantier upphör att gälla om egna eller

oauktoriserade ingrepp görs i enheten.

Ge ovillkorligen akt på följande:

●Enheten är endast avsedd för inomhusbruk. Skyd-

da den mot hög fuktighet och hög värme (tillåten

omgivningstemperatur 0–40°C).

●Använd inte enheten eller tag omedelbart ut kon-

takten ur elurtaget om något av följande fel upptår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e.d.

3. Enheten har andra felfunktioner.

Enheten skall alltid repareras på auktoriserad

verkstad.

●Drag aldrig ur kontakten genom att dra i sladden

utan ta tag i kontaktkroppen.

●Om enheten används för andra ändamål än av-

sett, om den kopplas in felaktigt, om den används

på fel sätt eller inte repareras av auktoriserad per-

sonal upphör alla garantier att gälla och inget

ansvar tas heller för uppkommen skada på person

eller materiel.

●Rengör endast med en mjuk och torr trasa, an-

vänd aldrig kemikalier eller vatten vid rengöring.

●Om enheten skall kasseras bör den lämnas till

återvinning.

3 Användningsområden

Effektmixer PMX-100 är en kombination av en 4-ka-

nalig mixer och en mono effektförstärkare och är

speciellt framtagen för musiker och scenanvändning.

Enheten är utrustad med ett fjädereko. Ekot kan

slås på och av med en fotomkopplare. Det är även

möjligt att ansluta en extern effektenhet via send

och returnanslutningar.

Enheden har en indbygget fjederrumklang. Rum-

klangseffekten kan slås til og fra via en tilsluttet fod-

kontakt. Det er desuden muligt at indsætte en eks-

tern effektenhed ved hjælp af tilslutningerne SEND

og RETURN.

4 Tilslutning af mixeren

Sluk for mixeren, før der foretages tilslutning af en-

heder til mixeren, eller før eksisterende tilslutninger

ændres.

4.1 Indgangskanaler

1) Tilslut mikrofoner til XLR bøsningerne MIC (5).

Mikrofonindgangene er udstyret med 15V phan-

tom strømforsyning. De er således velegnede for

tilslutning af kondensatormikrofoner, der strøm-

forsynes med dette spændingsniveau. Brug af

dynamiske mikrofoner er imidlertid heller ikke

noget problem, hvis de er korrekt balanceret.

Bemærk! Der må ikke tilsluttes ubalancerede

mikrofoner, da de kan blive ødelagt ved tilslutning

til phantom strømforsyning.

2) Tilslut mono signalkilder, som har en udgang

med linieniveau (f.eks. musikinstrumenter eller

effektenheder), til bøsningerne LINE (1).

[Hvis der tilsluttes en enhed til indgangen

LINE, slås mikrofonbøsningen MIC (5) for den

pågældende kanal fra.]

4.2 Master-udgangen LINE OUT

Mono master-signalet, som reguleres ved hjælp af

master-kontrollen LEVEL (7), kan hentes via mas-

ter-udgangen LINE OUT (13); det er således muligt

at tilslutte en anden forstærker eller endnu en mixer

til denne udgang. Tilslut bøsningen LINE OUT til ind-

gangen på den efterfølgende enhed.

4.3 Indsættelse af en effektenhed

Det er via bøsningerne SEND (10) og RETURN (11)

muligt at sende signaler ud af mixeren, gennem en

tilsluttet effektenhed (f.eks. en equalizer eller kom-

pressor) og tilbage til mixeren. Effektfunktionen er

konstrueret som en “post” effekt, dvs. signalerne fra

indgangskanalerne sendes til udgangen SEND ved

hjælp af kontrollerne REVERB (4) efter kanalernes

niveaukontroller GAIN (2).

1) Tilslut effektenhedens indgang til bøsningen

SEND.

2) Tilslut effektenhedens udgang til bøsningen

RETURN.

4.4 Fodkontakt

Den indbyggede rumklangseffekt kan slås til og fra

via en fodkontakt. Tilslut fodkontakten (f.eks. FS-

60A eller PFS-28/SW fra MONACOR) til bøsningen

FOOTSWITCH (12).

➂Tilslutning af fodkontakt

4.5 Højttalere

Tilslut en eller flere højttalere til effektforstærkerens

mono udgang (17) i overensstemmelse med den

ønskede højttalerkonfiguration. Effektforstærkerens

to udgangsbøsninger er parallelkoblet.

a. Hvis der skal tilsluttes én højttaler, skal den til-

sluttes en af de to bøsninger (17). Højttalerens

impedans skal være mindst 4 Ω.

En 4Ωhøjttaler skal have en kapacitet på

mindst 100WRMS, en 8 Ωhøjttaler skal have en

kapacitet på mindst 65WRMS.

b. Hvis der skal tilsluttes to højttalere i parallel, skal

hver højttaler tilsluttes en af bøsningerne (17).

Impedansen for hver enkelt højttaler skal være

mindst 8Ω.

Begge 8Ωhøjttalere skal have en kapacitet

på mindst 50WRMS.

4.6 Strømforsyning

Når alle tilslutninger er foretaget, skal netkablet først

tilsluttes bøsningen (15); sæt herefter netkablets stik

i en stikkontakt (230V~/50Hz).

5 Drift

Før der tændes for mixeren, skal master-kontrollen

(7) sættes til minimumposition for at undgå kraftige

smæld i højttalerne. Tænd herefter for mixeren med

hovedafbryderen (16) på enhedens bagplade. Den

røde lysdiode POWER (8) lyser som indikation på,

at enheden er klar til drift.

5.1 Mix af lydkilderne

1) Før enheden tages i brug for første gang, skal

diskantkontrollerne (3) for indgangskanalerne og

de tre equalizer-kontroller (6) for master-signalet

sættes til midterposition. Skru ned for effektkon-

trollen REVERB (9), så den står i minimumposi-

tion (positionen “0”).

2) Det samlede niveau for alle tilsluttede lydkilder,

som sendes til effektforstærkeren og til master-

udgangen LINE OUT (13), reguleres via master-

kontrollen LEVEL (7).

Skru så meget op for master-kontrollen, at der

opnås optimal justering af det indbyrdes lydni-

veau for de tilsluttede lydkilder.

3) Send lydsignalerne (en testtone eller et musik-

stykke) til indgangskanalerne og justér det øn-

skede volumenforhold for de tilsluttede lydkilder

via niveaukontrollerne GAIN (2). Skru helt ned for

niveaukontrollerne for kanaler, der ikke er i brug,

så de står i minimumposition.

4) Indstil den ønskede lydkarakteristik for hver ind-

gangskanal ved hjælp af diskantkontrollen TONE

(3): de høje frekvenser hæves, hvis kontrollen

drejes højre om (med uret), og sænkes, hvis kon-

trollen drejes venstre om (mod uret). De høje

frekvenser påvirkes ikke, hvis kontrollen står i

midterposition.

OFF

REVERB

4 Anslutning av effektmixern

Innan några enheter ansluts skall powermixerns

stängas av med strömbrytaren

4.1 Inkanaler

1) Anslut mikrofoner till XLR ingångarna MIC (5).

Mikrofoningångarna har +15V matarspänning för

fantommatning. Dessa är avsedda för att kolla in

kapasitans mikrofoner som arbetar på denna ni-

vån. Dynamiska mikrofoner kan användas om de

är balanserade.

OBS! Använd inte obalanserade mikrofoner

på dessa ingångar då de kan bli förstörda av fan-

tomspänningen.

2) Anslut monosignalkällor med linenivåutgång (tex.

musikinstrument eller effektenheter) till telejack

anslutningarna LINE (1).

[Då en enhet ansluts till ingången LINE är

mikrofoningången MIC (5) på resp. kanal av-

stängd.]

4.2 Masterutgång LINE OUT

Monomastersignalen som sitter vid utgången LINE

OUT (13) ställs in med masterkontrollen LEVEL (7).

Här kan tex. en extern mixer eller ett extra slutsteg

anslutas. Anslut uttaget LINE OUT till ingången på

efterföljande enhet.

4.3 Inkoppling av effektenhet

Via anslutning SEND (10) det är möjligt att ta ut sig-

naler från effektmixern. Man kan leda signalerna till

en extern effektenhet (som EQ, eller kompressor ed.)

och därefter leda signalerna tillbaks till effektmixern

via anslutning RETURN (11). Effekt send är lagd som

“post” kanal dvs. signalerna från inkanalerna är mi-

xade till utgången SEND via kontrollerna REVERB

(4) efter resp. kanals känslighetskontroll GAIN (2).

1) Anslut ingången på effektenheten till utgången

SEND.

2) Anslut utgången på effektenheten till ingången

RETURN.

4.4 Fotomkopplare

Det interna ekot kan manövreras med fotpedal. An-

slut fotomkopplaren (tex. FS-60A eller PFS-28/SW

från MONACOR) till anslutningen FOOTSWITCH

(12).

➂Anslutning av fotomkopplare

4.5 Högtalare

Anslut högtalaren eller högtalarna till monoutgången

från effektförstärkaren (17) enligt den konfiguration

som används. De 2 anslutningarna på utgången är

kopplade parallellt.

a. Om en högtalare används ansluts denna till nå-

got av de 2 uttagen (17). Impedans minst 4Ω.

Högtalare 4Ωskall ha effekttålighet om minst

100WRMS och högtalare 8Ωskall ha effekttålig-

het om minst 65WRMS.

b. Om 2högtalare skall anslutas in parallellkopp-

ling, anslut en högtalare till varje anslutning (17).

Impedans för varje högtalare minst 8Ω.

Båda högtalarna skall ha en effekttålighet på

minst 50WRMS.

4.6 Strömförsörjning

När alla anslutningar är gjorda, anslut elsladden till

anslutningen (15) och stoppa netkablets kontakten i

elurtaget (230V~/50Hz).

5 Manövrering

Innan effektmixern slås på bör masterkontrollen (7)

ställas i 0-position för att undvika kraftiga oljud när

effektmixern slås på. Slå på effektmixern med ström-

brytaren (16) på enhetens baksida. Den röda lysdio-

den POWER (8) tänds vid påslag.

5.1 Mixning av ljudkällor

1) Innan första påslag, ställ diskantkontrollerna (7)

på inkanalerna och de 3 EQ kontrollerna (6) för

masterkanalen i mittposition. Vrid tillbaks kontrol-

len REVERB (9) till “0”-position.

2) Det samlede niveau for alle tilsluttede lydkilder,

som sendes til effektforstærkeren og til master-

udgangen LINE OUT (13), reguleres ved hjælp af

masterkontrollen LEVEL (7).

Ställ masterkontrollen så att optimal mixning

kan göras.

3) Led audiosignalerna (testsignaler eller musiksig-

naler) till inkanalerna och ställ in volymen för de

anslutna ljudkällorna med känslighetskontroller-

na GAIN (2). Vrid känslighetskontrollerna på de

kanaler som inte används helt moturs till mini-

mum.

4) Ställ in önskad ljudkaraktär för varje kanal med

resp. diskantkontroll TONE (3). De höga frekven-

serna förstärks då kontrollen vrids medurs och

dämpas då de vrids moturs. Med kontrollen i mitt-

position är tonkontrollen utan effekt.

5) Ställ in önskad ljudkaraktär för masterkanalen

med 3-vägs EQ:n (6): HIGH är diskantkontroll,

MID är mellanregisterkontroll, LOW är baskon-

troll. Alla frekvensområdena kan förstärkas eller

dämpas upp till 15dB.

6) Ställ så in slutgiltig nivån på mastersignalen som

skall ledas till effektslutsteget med masterkontrol-

len (7).

5.2 Tillägg av efterklangseffekten

1) Ställ in önskad efterklang (dvs. nivån från resp.

kanalsignalen som leds till efterklangsdelen) för

varje inkanal med kontrollerna REVERB (4).

2) Ställ in nivån för efterklangsignalen som är mixas

till mastersignalen med kontrollen REVERB (9).

3) Efterklangseffekten kan öppnas/stängas med en

fotomkopplare ansluten till uttaget FOOTSWITCH

(12) – se kapitel 4.4 ”Fotomkopplare”.

OFF

REVERB

5) Indstil den ønskede lydkarakteristik for master-

signalet ved hjælp af 3-vejs equalizer-kontrol-

lerne (6). Diskant- (HIGH), mellemtone- (MID) og

basfrekvenserne (LOW) kan sænkes eller hæves

med op til 15dB.

6) Justér det endelige niveau, med hvilket master-

signalet sendes til mixerens effektforstærker, ved

hjælp af master-kontrollen (7).

5.2 Tilførelse af rumklangseffekt

1) Indstil den ønskede mængde rumklang for hver

kanal – dvs. det niveau, med hvilket kanalens

signal sendes til den indbyggede fjederrumklang

– ved hjælp af kontrollerne REVERB (4).

2) Justér ved hjælp af effektkontrollen REVERB (9)

det niveau, med hvilket effektsignalet fra fjeder-

rumklangen sendes til master-signalet.

3) Rumklangseffekten kan slås til og fra ved hjælp

af en fodkontakt, som er tilsluttet bøsningen

FOOTSWITCH (12) – se afsnit 4.4 “Fodkontakt”.

5.3 Brug af en effektenhed

1) Tilslut effektenheden – se afsnit 4.3 “Indsættelse

af en effektenhed”.

2) Justér for hver indgangskanal det niveau, med

hvilket kanalens signal sendes til effektenheden,

ved hjælp af kontrollerne REVERB (4). Effektsig-

nalet sendes efter niveaukontrollerne GAIN (2),

dvs. positionen for niveaukontrollerne påvirker

niveauet for effektsignalet.

3) Signalet, som returneres fra effektenheden, mixes

med master-signalet via bøsningen RETURN

(11); niveauet for dette effektsignal kan ikke regu-

leres via mixeren.

Vigtigt:

Positionen for kontrollerne REVERB (4) definerer for

hver indgangskanal både det niveau, med hvilket

signalet sendes til den indbyggede fjerderrumklang,

og det niveau, med hvilket signalet sendes til den

eksterne effektenhed. Dette betyder, at signaler, som

sendes til den eksterne effektenhed, til enhver tid

også påvirkes af den indbyggede rumklangseffekt,

hvis der skrues op for effektkontrollen REVERB (9).

For at undgå dette, skal der skrues helt ned for

effektkontrollen (9), så den står i positionen “0”. Rum-

klangseffekten vil så ikke længere være hørlig for

nogen af kanalerne.

6 Tekniske specifikationer

Indgange

4 x mic, mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x line, mono: . . . . . . . . . . 20mV/100kΩ

1 x return, mono: . . . . . . . . 40mV/12kΩ

Udgange

1 x line out, mono: . . . . . . . 1V

1 x send, mono: . . . . . . . . 180mV

Generel information

RMS udgangseffekt: . . . . . 100W vid 4Ω,

65W vid 8Ω

Maks. udgangseffekt: . . . . 140W vid 4Ω

Phantom strømforsyning: . +15V

Frekvensområde: . . . . . . . 20 – 20000Hz

THD: . . . . . . . . . . . . . . . . . ≤0,2%

Signal/støj forhold: . . . . . . 51dB

Equalizer for master-udgang

1 x bas: . . . . . . . . . . . . . ±15dB/30Hz

1 x mellemtone: . . . . . . . ±15dB/600Hz

1 x diskant: . . . . . . . . . . ±15dB/12kHz

Omgivelsestemperatur: . . . 0 – 40°C

Strømforsyning: . . . . . . . . . 230V~/50Hz

Strømforbrug: . . . . . . . . . . maks. 160VA

Dimensioner (B x H x D) : . 465 x 158 x 290mm

Vægt: . . . . . . . . . . . . . . . . 9,3kg

Ifølge producenten.

Ret til ændringer forbeholdes.

5.3 Användning av effektenhet

1) Anslut effektenheten – se kapitel 4.3 ”Inkoppling

av effektenhet”.

2) Ställ för varje kanal nivån med vilken kanalsigna-

len ledas till effektenheten med kontrollerna RE-

VERB (4). Effekt sendkanalen är kopplad efter

kontrollerna GAIN (2) dvs. positionen på kontrol-

lerna bestämmer volymen på effekten.

3) Signalerna i retur från effektenheten leds till mas-

tersignalen via ingången RETURN (11) – utan

möjlighet att justera nivån via powermixern.

Viktigt:

För varje kanal, positionen på kontrollerna REVERB

(4) bestämmer både nivån på signalerna som leds

till fjäderekot och samtidigt nivån på signalerna som

leds till den externa effektenheten. Detta betyder att

signalerna som leds till effektenheten alltid andras

av det inbyggda fjäderekot om kontrollen REVERB

(9) är vriden upp.

För att undvika detta, ställ kontrollen REVERB

(9) i 0 position. Då påverkar ekot inte signalerna i

någon kanal.

6 Specifikationer

Ingångar

4 x mik, mono: . . . . . . . . . . 1,5mV/3,5kΩ

4 x line, mono: . . . . . . . . . . 20mV/100kΩ

1 x return, mono: . . . . . . . . 40mV/12kΩ

Utgångar

1 x line out, mono: . . . . . . . 1V

1 x send, mono: . . . . . . . . 180mV

Allmän information

RMS uteffekt:: . . . . . . . . . . 100W vid 4Ω,

65W vid 8Ω

Max. uteffekt: . . . . . . . . . . 140W vid 4Ω

Fantommatning: . . . . . . . . +15V

Frekvensomfång: . . . . . . . 20 – 20000Hz

Distortion: . . . . . . . . . . . . . ≤0,2%

Störavstånd: . . . . . . . . . . . 51dB

Master EQ

1 x bas: . . . . . . . . . . . . . ±15dB/30Hz

1 x mellan: . . . . . . . . . . . ±15dB/600Hz

1 x diskant: . . . . . . . . . . ±15dB/12kHz

Omgivningstemperatur: . . . 0 – 40°C

Strömförsörjning: . . . . . . . . 230V~/50Hz

Förbrukning: . . . . . . . . . . . max. 160VA

Dimensioner (B x H x D): . 465 x 158 x 290mm

Vikt: . . . . . . . . . . . . . . . . . . 9,3kg

Enligt tillverkaren.

Rätt till ändringar förbehålles.

Ole hyvä ja avaa sivu 3. Sieltä näet kaikki kuvail-

lut toiminnot ja liitännät.

1 Toiminnot ja liitännät

1.1 Etupaneli

(Liittimien ja kytkentöjen numerointikohdat 1–5 ku-

vassa 1 vittaavat ykköskanavaan. Kolme muuta si-

sääntulokanavaa ovat samanlaisia.)

1Linjasisääntulokanava LINE (6,3mm liitin, balan-

soimaton) linjatasoisen monosignaalin kytkemi-

seksi esim. musiikki-instrumenttiin.

[Jos laite kytketään LINE liittimeen, saman kana-

van mikrofoniliitin MIC (5) kytkeytyy automaatti-

sesti pois päältä.]

2Sisääntulokanavan tasonsäädin GAIN

3Sisääntulokanavan diskanttisäätö TONE

4Sisääntulokanavan REVERB säädin toimii:

a Kanavan kaiun määrän säätimenä:

Määrittää tason, jolla signaali syötetään sisäi-

seen kaikujouseen.

b Efektin lähtösäädin:

Määrittää tason, jolla kanavan signaali mik-

sataan uloslähtösignaaliin (10) vahvistuksen

säädön (2) jälkeen.

5MIC mikrofonin sisääntuloliitin (XLR, balansoitu)

mikrofonin liittämiseksi sisääntulokanavaan

Huomio! Kondensaattorimikrofonin virransyötön

takia kaikissa mikrofonisisääntuloissa on +15V

phantomivirta. Sen vuoksi balansoimatonta dy-

naamista mikrofonia ei saa kytkeä tähän liitti-

meen mikrofonin rikkoutumisvaaran vuoksi.

6Mastersignaalin taajuuskorjaimen säätimet:

LOW = bassosäädin

MID = keskiäänien säädin

HIGH = diskanttisäädin

7Mastertason säädin LEVEL, jolla vahvistimeen ja

masterulostuloon LINE OUT (13) tulevan mas-

tersignaalin taso säädetään

8POWER ledi

9REVERB säädin, jolla säädetään kaikusigaalin

määrää mastersignaalissa

10 Lähtösignaalin ulostulo (6,3mm liitin, balansoi-

maton), jolla reititetään ulos efektiväylään mik-

sattavat signaalit: Kytketään efektilaitteen (esim.

taajuuskorjain, kompressori) sisääntuloliittimiin

11 Paluusisääntulo (6,3mm liitin, balansoimaton)

mikseristä efektilaitteen läpi syötetylle signaa-

lille: Liitäntä efektilaitteen ulostuloon

12 Kaksinapainen 6,3 mm FOOTSWITCH liitin jal-

kakytkimelle, jolla voidaan kytkeä sisäinen kaiku-

efekti päälle/pois

13 Masterulostulo LINE OUT (6,3mm liitin, balan-

soimaton) mastersignaalin johtamiseksi ulos

mikseristä (liitäntä vahvistimen tai toisen mikse-

rin sisääntuloon)

1.2 Takapaneli

14 Sulakerasia

15 Virtajohdon liitäntä

16 Virtakytkin

17 Vahvistimen monoulostulo (2 x 6,3mm liitin, rin-

nankytketty) kaiuttimen tai kaiuttimien kytkemi-

seksi

Tärkeää! Kaiuttimien kokonaisimpedanssi ei saa

laskea alle 4 Ω! (Lue myös luku 4.5 “Kaiuttimet”.)

2 Turvallisuudesta

Tämä laite vastaa direktiiviä 89/336/EEC sähkö-

magneettisesta yhteensopivuudesta sekä matala-

jännitedirektiiviä 73/23/EEC.

Tämä laite toimii hengenvaarallisella jännitteellä

(230V~). Jätä huoltotoimet valtuutetun huoltoliik-

keen tehtäväksi. Asiantuntematon käsittely saat-

taa aihettaa sähköiskun vaaran. Huomioi myös,

että takuu raukeaa, jos laite on avattu.

Huomioi seuraavat seikat:

●Tämä laite soveltuu vain sisätilakäyttöön. Suojele

laitetta kosteudelta ja kuumuudelta (sallittu ym-

päröivä lämpötila 0–40°C).

●Irrota virtajohto pistorasiasta äläkä käynnistä lai-

tetta, jos:

1. virtajohdossa on havaittava vaurio

2. putoaminen tai muu vastaava vahinko on saat-

tanut aiheuttaa vaurion

3. laitteessa esiintyy toimintahäiriöitä

Kaikissa näissä tapauksissa laite tulee huollattaa

valtuutetussa huollossa.

●Älä koskaan irrota virtajohtoa pistorasiasta joh-

dosta vetämällä.

●Maahantuoja ja valmistaja eivät kanna vastuuta

mahdollisesta vahingosta, jos laitetta käytetään

muuhun tarkoitukseen kuin se alun perin on suun-

niteltu, se on väärin asennettu, sitä on väärin käy-

tetty tai huollatettu valtuuttamattomassa huoltoliik-

keessä.

●Käytä puhdistamiseen pelkästään kuivaa, peh-

meää kangasta. Älä käytä kemikaaleja tai vettä.

●Kun laite poistetaan lopullisesti käytösta, vie se pai-

kalliseen kierrätyskeskukseen jälkikäsittelyä varten.

3 Käyttötarkoitukset

Vahvistinmikseri PMX-100 on mikserin ja monovah-

vistimen yhdistelmä. Tämä vahvistinmikseri on suun-

niteltu erityisesti muusikoille sekä esiintymislava

käyttöön. Laite on varustettu jousikaiulla. Kaikuefekti

voidaan kytkeä päälle/pois jalkakytkimellä. Lisäksi

on mahdollista kytkeä ulkoinen efektilaite uloslähtö

ja takaisinpaluu liitäntöjen avulla.

4 Vahvistinmikserin kytkentä

Kytke mikseristä sekä muista audiolaitteista virta

pois ennen kun teet liitäntöjä tai muutat jo olemassa

olevia liitäntöjä.

4.1 Sisääntulokanavat

1) Kytke mikrofonit XLR liittimeen MIC (5). Mikro-

fonisisääntuloissa on 15V phantomvirta. Tästä

johtuen liittimeen voi kytkeä tällä jännitteellä toimi-

van kondensaattorimikrofonin. Dynaamisia mikro-

foneja voi myös käyttää jos ne on oikein balansoi-

tuja.

Huomio! Balansoimattomia mikrofoneja ei

saa kytkeä, koska ne saattavat vaurioitua phan-

tomvirrasta!

2) Kytke monosignaali lähteet (esim. musiikki-in-

strumentti, efektilaite) linjatasoisesta ulostulosta

LINE liittimiin (1). [Jos laite on kytketty LINE liitti-

miin, kyseisen kanavan mikrofonin liitin MIC (5)

kytkeytyy pois käytöstä.]

4.2 Master -ulostulo LINE OUT

Master monosignaali, jota säädetään LEVEL sää-

timellä (7), on saatavissa master ulostulosta LINE

OUT (13) kytkettäväksi esim. toiseen vahvistimeen

tai mikseriin. Kytke LINE OUT liitin kytkettävän lait-

teen sisääntuloon.

4.3 Efektilaitteen kytkentä

Liittimien SEND (10) ja RETURN (11) kautta on

mahdollista johtaa signaali ulos mikseristä, syöttää

se efektilaitteen (esim. taajuuskorjain, kompressori)

läpi ja syöttää signaali takaisin mikseriin. Efektiväylä

on suunniteltu “post” tavalla, eli sisääntulo kanavien

signaalit miksataan SEND ulostulosignaaliin RE-

VERB (4) säätimellä kanavien tasosäätimien GAIN

(2) jälkeen.

1) Kytke efektilaitteen sisääntulo mikserin SEND liit-

timeen.

2) Kytke efektilaitteen ulostulo RETURN liittimeen.

4.4 Jalkakytkin

Sisäinen kaikuefekti voidaan kytkeä päälle/pois jal-

kakytkimen avulla. Liitä jalkakytkin (esim. MONA-

CORIN FS-60A, PFS-28/SW) FOOTSWITCH liitti-

meen (12).

➂Jalkakytkimen kytkentä

4.5 Kaiuttimet

Kytke kaiutin tai kaiuttimet vahvistimen monoulostu-

loon (17) halutulla tavalla. Vahvistimen ulostuloliitti-

met ovat rinnankytkettyjä.

a. Jos kytketään yksi kaiutin, kytke se toiseen liitti-

mistä (17). Kaiuttimien imbedanssin tulee olla vä-

hintään 4Ω.

4Ω:in kaiuttimen tehonkeston tulee olla vä-

hintään 100WRMS, 8Ω:in kaiuttimen tehonkeston

tulee olla vähintään 65WRMS.

b. Jos kytketään kaksi kaiutinta rinnan, kytke kum-

pikin kaiutin liittimeensä (17). Kummankin kaiutti-

men impedanssin tulee olla 8Ω.

Molempien kaiuttimen tehonkeston tulee olla

vähintään 50WRMS.

4.6 Virtalähde

Sen jälkeen kun kaikki kytkennät on tehty, kytke

ensin virtajohto liittimeensä (15) ja sitten pistoke

pistorasiaan (230V~/50Hz).

5 Toiminta

Ennen virran päälle kytkemistä, mastersäädin (7) tu-

lee olla asetettuna minimiasentoon, jotta vältettäisiin

voimakas päällekytkentä-ääni. Kytke sen jälkeen

virta päälle takapaneelin virtakytkimestä (16). Pu-

nainen POWER ledi (8) syttyy ilmoittaen laitteen ole-

van toiminnassa.

5.1 Äänilähteiden miksaaminen

1) Aseta ensimmäiseksi sisääntulokanavien diskant-

tisäätimet (3) sekä kolme masterkanavan taajuus-

korjaimen säädintä (6) keskiasentoon. Käännä

REVERB efektisäädin (9) minimiasentoonsa

(asento “0”).

2) LEVEL säätimellä (7) säädetään kaikkien kytket-

tyjen laitteiden kokonaisäänentasoa joka syöte-

tään vahvistimeen ja LINE OUT (13) master-

ulostuloon.

Esisäädä mastersäätö sellaiseksi että audio-

lähteiden miksaus onnistuu parhaalla tavalla.

3) Syötä audiosignaaleja (testisignaalia tai musiik-

kia) sisääntulokanaviin, ja säädä audiolähteen

haluttu voimakkuus GAIN tasosäätimellä (2).

Käännä kanavien tasonsäätimet siten, että ne

eivät ole täysin vastapäivään minimiasentoonsa

käännetyinä.

4) Säädä jokaisen kanavan äänensävy diskant-

tisäädöllä TONE (3): Korkeat taajuudet voimistu-

vat kun säädintä käännetään myötäpäivään.

Vastapäivään käännettynä diskantit vaimenevat.

Kun säädin on keskiasenossa, korkeiden taa-

juuksien säätöihin ei vaikuteta.

5) Säädä mastersignaalin haluttu sointi 3-kanavai-

sella taajuuskorjaimella (6). Korkeat taajuudet

(HIGH), keskiääni taajuudet (MID) ja matalat taa-

juudet (LOW) voidaan vaimentaa tai korostaa

maksimissaan 15dB:llä.

6) Säädä mastersäädöllä (7) lopuksi vahvistimen tai

mastersignaalin taso.

5.2 Kaikuefektin lisääminen

1) Säädä sisääntulokanavan haluttu kaiun määrä

REVERB säädöllä (4), tällöin kanavan signaali

johdetaan sisäiseen jousikaikuun.

2) Säädä REVERB efektin säädöllä (9) taso jolla

kaikusignaali miksataan mastersignaaliin.

3) Kaikuefekti voidaan kytkeä päälle ja pois

FOOTSWITCH (12) liitäntään liitetyllä jalkakyt-

kimellä – katso luku 4.4 “Jalkakytkin”.

5.3 Efektilaitteen käyttö

1) Kytke efektilaite luvun 4.3 “Efektilaitteen kytken-

tä” mukaisesti.

2) Säädä jokaisen sisääntulokanavan efektilaitteel-

le syötettävän signaalin taso REVERB säädöllä

(4). Efekstin lähetyskanava on kytketty GAIN (2)

säädön jälkeen, siten tasonsäädön säätimen

asento vaikuttaa efektin voimakkuuteen.

3) Efektilaitteesta palaava signaali jphdetaan mas-

tersignaaliin RETURN (11) liittimen kautta – il-

man mahdollisuutta säätää tasoa mikserillä.

OFF

REVERB

FIN

Tärkeää:

Jokaisella sisääntulokanavalla säätimen REVERB

(4) asento vaikuttaa samanaikaisesti kaiunmäärään

sekä efektilaitteelle syötettävän signaalin voimakkuu-

teen. Tämä johtaa siihen, että efektisignaalin kaiun

määrä muuttuu jos efektilaitteelle syötettävän sig-

naalin määrää muutetaan REVERB (9) säätimellä.

Tämä voidaan välttää siten, että efektin säädin

REVERB (9) käännetään täysin vastapäivään asen-

toon “0”. Siinä tapauksessa kaikuefekti ei kuulu

enää millään kanavalla.

6 Tekniset tiedot

Sisääntulot

4 x mikrofoni, mono: . . . . . 1,5mV/3,5kΩ

4 x linja, mono: . . . . . . . . . 20mV/100kΩ

1 x paluu, mono: . . . . . . . . 40mV/12kΩ

Ulostulot

1 x linja ulos, mono: . . . . . 1V

1 x lähetys, mono: . . . . . . . 180mV

Yleiset tiedot

RMS ulostuloteho: . . . . . . . 100W 4Ω:iin,

65W 8Ω:iin

Maksimi ulostuloteho: . . . . 140W 4Ω:iin

Phantomvirta: . . . . . . . . . . +15V

Taajuusalue: . . . . . . . . . . . 20 – 20000Hz

THD: . . . . . . . . . . . . . . . . . ≤0,2%

S/N kohinasuhde: . . . . . . . 51dB

Mastertaajuuskorjain

1 x basso: . . . . . . . . . . . ±15dB/30Hz

1 x keskiääni: . . . . . . . . ±15dB/600Hz

1 x diskantti: . . . . . . . . . ±15dB/12kHz

Ympäröivä lämpötila: . . . . 0 – 40°C

Virtalähde: . . . . . . . . . . . . . 230V~/50Hz

Virrankulutus: . . . . . . . . . . maks 160VA

Mitat (L x K x S) : . . . . . . . . 465 x 158 x 290mm

Paino: . . . . . . . . . . . . . . . . 9,3kg

Valmistajan mukaan.

Oikeus muutoksiin pidätetään.

09.99.01

Table of contents

Other IMG STAGE LINE Mixer manuals

IMG STAGE LINE

IMG STAGE LINE MPX-210 User manual

IMG STAGE LINE

IMG STAGE LINE PMX-150R User manual

IMG STAGE LINE

IMG STAGE LINE PMX-400 User manual

IMG STAGE LINE

IMG STAGE LINE PA-6040MPX User manual

IMG STAGE LINE

IMG STAGE LINE 20.0790 User manual

IMG STAGE LINE

IMG STAGE LINE MMX-602/SW User manual

IMG STAGE LINE

IMG STAGE LINE MPX-808 User manual

Popular Mixer manuals by other brands

Adexi

Adexi GASTRONOMA 18210001 manual

Roland

Roland VR-3 Reference

Kenwood

Kenwood Major KMP05 PRO series user guide

Melissa

Melissa 646-104 manual

INNOLIVING

INNOLIVING INN-784 user manual

Steren

Steren MIX-208 manual

Roto-Mix

Roto-Mix 425 Operator's manual

MPM

MPM MMR-04Z user manual

Mackie

Mackie 1402-VLZ PRO owner's manual

Bastl

Bastl ABC instructions

PFT

PFT MULTIMIX ZP 3 L operating manual

Shure

Shure SCM800E user guide

KitchenAid

KitchenAid 9KSM160FGA manual

Idex

Idex GX300 manual

Oster

Oster 2600 SERIES instruction manual

Preethi

Preethi ECO Twin instruction manual

Beper

Beper 90.700 use instructions

Klang

Klang 08-2 FX manual

IMG STAGE LINE PMX-100 User manual

Popular Mixer manuals by other brands
