Inaca STELA 250 User manual

Talla Y-Z
Talla W-X
Talla T-U-V
Talla R-S

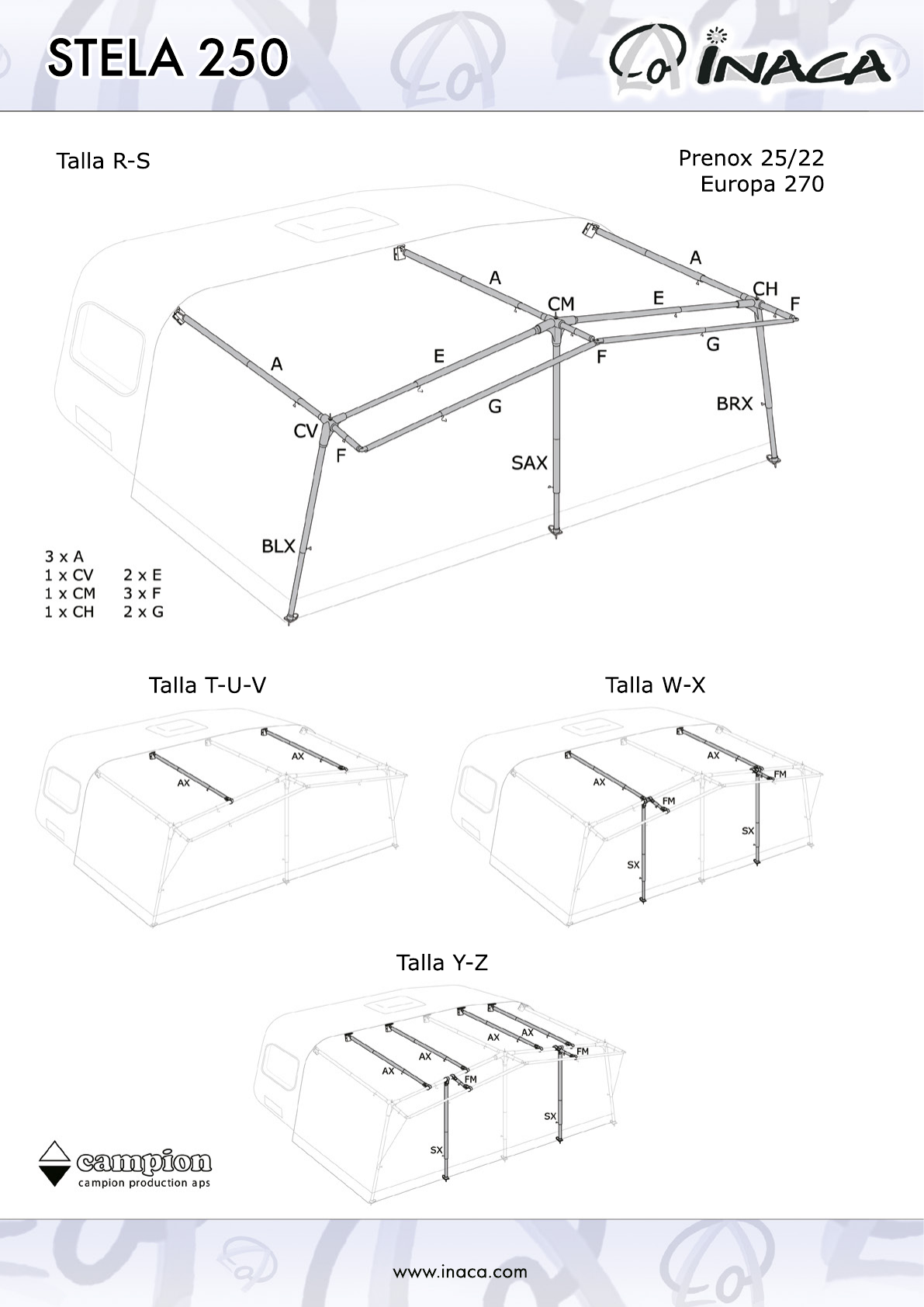

STELA 250
Prenox 25/22
Europa 270
www.inaca.com

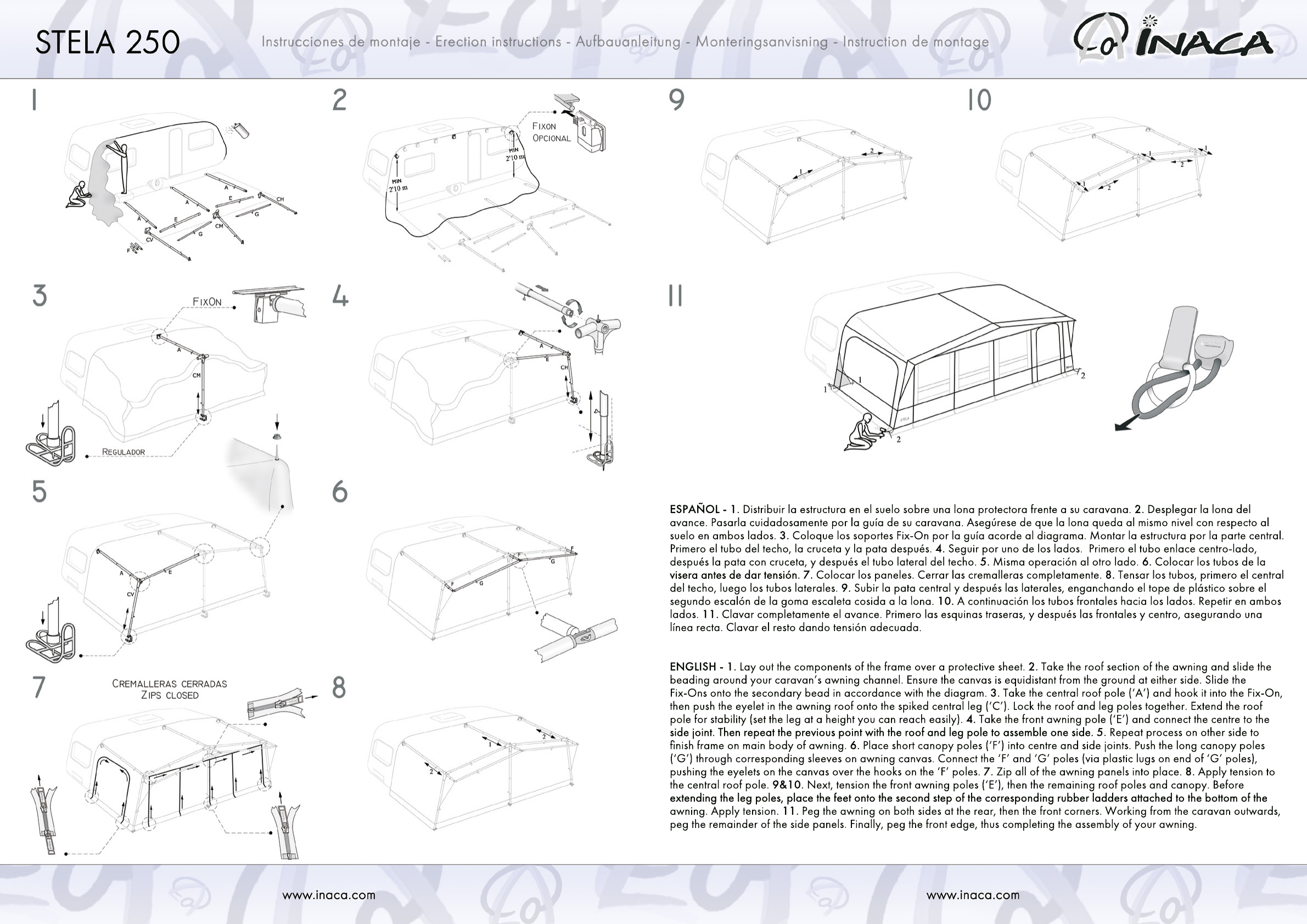

ESPAÑOL - 1. Distribuir la estructura en el suelo sobre una lona protectora frente a su caravana. 2. Desplegar la lona del
avance. Pasarla cuidadosamente por la guía de su caravana. Asegúrese de que la lona queda al mismo nivel con respecto al
suelo en ambos lados. 3. Coloque los soportes Fix-On por la guía acorde al diagrama. Montar la estructura por la parte central.
Primero el tubo del techo, la cruceta y la pata después. 4. Seguir por uno de los lados. Primero el tubo enlace centro-lado,
después la pata con cruceta, y después el tubo lateral del techo. 5. Misma operación al otro lado. 6. Colocar los tubos de la
visera antes de dar tensión.
visera antes de dar tensión. 7. Colocar los paneles. Cerrar las cremalleras completamente. 8. Tensar los tubos, primero el central
del techo, luego los tubos laterales. 9. Subir la pata central y después las laterales, enganchando el tope de plástico sobre el
segundo escalón de la goma escaleta cosida a la lona. 10. A continuación los tubos frontales hacia los lados. Repetir en ambos
lados. 11. Clavar completamente el avance. Primero las esquinas traseras, y después las frontales y centro, asegurando una
línea recta. Clavar el resto dando tensión adecuada.
ENGLISH - 1. Lay out the components of the frame over a protective sheet. 2. Take the roof section of the awning and slide the
beading around your caravan’s awning channel. Ensure the canvas is equidistant from the ground at either side. Slide the
Fix-Ons onto the secondary bead in accordance with the diagram. 3. Take the central roof pole (‘A’) and hook it into the Fix-On,
then push the eyelet in the awning roof onto the spiked central leg (‘C’). Lock the roof and leg poles together. Extend the roof
pole for stability (set the leg at a height you can reach easily). 4. Take the front awning pole (‘E’) and connect the centre to the
side joint. Then repeat the previous point with the roof and leg pole to assemble one side.
side joint. Then repeat the previous point with the roof and leg pole to assemble one side. 5. Repeat process on other side to
finish frame on main body of awning. 6. Place short canopy poles (‘F’) into centre and side joints. Push the long canopy poles
(‘G’) through corresponding sleeves on awning canvas. Connect the ‘F’ and ‘G’ poles (via plastic lugs on end of ‘G’ poles),
pushing the eyelets on the canvas over the hooks on the ‘F’ poles. 7. Zip all of the awning panels into place. 8. Apply tension to
the central roof pole. 9&10. Next, tension the front awning poles (‘E’), then the remaining roof poles and canopy. Before
extending the leg poles, place the feet onto the second step of the corresponding rubber ladders attached to the bottom of the
extending the leg poles, place the feet onto the second step of the corresponding rubber ladders attached to the bottom of the
awning. Apply tension. 11. Peg the awning on both sides at the rear, then the front corners. Working from the caravan outwards,
peg the remainder of the side panels. Finally, peg the front edge, thus completing the assembly of your awning.

Patas de Refuerzo
Reinforcement leg poles
Anexo Luxe
Luxe Annexe
Set Cinchas UNI
UNI Storm straps
Tubos de Refuerzo Techo
Reinforcement roof poles
Tubos Balconera
Verandah bars
FixOn
Accesorios
NEDERLANDS - 1. Verwijder bramen of ongerechtigheden in de caravan rail. Zet de caravan waterpas. Een grondzeil voor uw caravan
voorkomt het vuil worden van uw nieuwe voortent. De frame delen op de juiste plaats voor de caravan leggen. 2. Schuif de voortent door
de caravan rail. Zorg dat er aan beide zijkanten even veel slikrand op de grond ligt. 3. Plaats de Fix-On blokjes op de aangegeven
plaatsen. Begin met de opbouw van het frame in het midden. Monteer de nokstang aan het middenhoekstuk en zet de staander rechtop (op
werk hoogte). 4. Ga verder aan de zijkant. Eerst de verbinding maken in de breedte (voorwand), daarna de staander rechtop zetten en de
nokstang monte
nokstang monteren. 5. Zelfde volgorde aan de andere kant. 6. Voor het uitspannen van het frame, monteer eerst de petluifelstokjes en de
nokstangen in de breedte van de petluifel. 7. Monteer de panelen in de voorwand en zijwanden. Sluit alle ritssluitingen. 8. Span de
nokstang in in het midden uit, daarna het frame in de voorwand op de juiste spanning zetten. Indien nodig de nokstangen in de zijwand
uitspannen. 9. Plaats nu de staanders (begin in het midden) in de tweede opening van de ladder spanner.Zet nu de staanders op de juiste
hoogte. 10. Span de nokstangen in de petluifel. 11. Plaats de haringen. Begin op de hoeken bij de caravan, daarna bij de buitenste
nokstangen, nu in
nokstangen, nu in het midden. Daarna de rest van de haringen plaatsen.
FRANÇAIS - 1. Etaler l’armature au sol sur un tapis de sol face à la caravane. 2. Déplier la toile de l’auvent. La passer avec précaution
dans le rail de sa caravane. S’assurer que la toile de l’auvent soit au même niveau par rapport au sol de chaque côté de la caravane.
3. Accrocher les supports Fix-On sur le rail en accord avec le schéma. Monter l’armature par la partie centrale. D’abord la faîtière de toit,
la croix ensuite le mât. 4. Continuer par un des côtés. D’abord le tube reliant le côté au centre, ensuite le mât avec la croix, puis le tube de
toit latéral. 5. Même opération pour l’autre côté. 6. Placer les tubes de la visière sans les mettre en tention. 7. Accrocher les panneaux.
Fermer les fermetures à glissières complétement. 8. Tendre les tubes, d’abord le tube de toit central, ensuite les côtés. 9. Monter le mât
cent
central et ensuite les mats latéraux, accrocher le crochet de plastique au deuxième échelon du caoutchouc à échelle cousu à la toile.
10. Tendre les tubes de la visière de chaque côté. 11. Piqueter entièrement l’auvent, commencer par les angles de l’arrière, les angles
devant puis le centre en gardant des liges droites et une tension correcte.
DEUTSCH - 1. Packen Sie das Gestänge aus und legen Sie es auf eine Unterlage. 2. Nehmen Sie das Dach des Vorzeltes (ohne
Seitenteile) und ziehen Sie es vorsichtig in die Kederleiste ein. Achten Sie auf eine gleichmäßige Höhe der beiden Enden vom Boden.
3. Ziehen Sie die Fix-On Gestängehalter in die entsprechnde Leisten und fixieren sie an den im Diagramm angegebenen Stellen. Beginnen
Sie den Gestängeaufbau immer in der Mitte des Vorzeltes mit der mittleren Dachstange und dann mit dem dazugehörigen Bein.
4.
4. Nehmen Sie nun die Verbindungsstange vom First zu einer Seite, dann das Bein und dann die Dachstange um die erste Seite
aufzustellen. 5. Verfahren Sie entsprechend mit der anderen Seite. 6. Bevor sie die Stangen spannen stecken Sie die Dorne durch die dafür
vorgesehenen Löcher. 7. Ziehen Sie die Front und Seitenwände mit den Reißverschlüssen ein. 8. Spannen Sie die Stangen in der
Reihenfolge mittlere Dachstange, linke und rechte Verbindungsstange zu den Beinen, dann die Dachstangen links und rechts. 9. Montieren
Sie die Stangen für das Vordach, und spannen Sie diese. 10. Stellen Sie das Gestänge auf Höhe, beginnend mit der mittleren Stange.
1
11. Spannen Sie nun das gesamte Gestänge nach, beginnend mit den Stangen am Wohnwagen und danach an den vorderen Ecken.
STELA 250
