iNels GSM2-01 Simple manual
TxD
RxD
GND
+27V
GSM2-01
AN-E
3106-02-030 Rev.: 6
CZ
Charakteristika / Characteristics

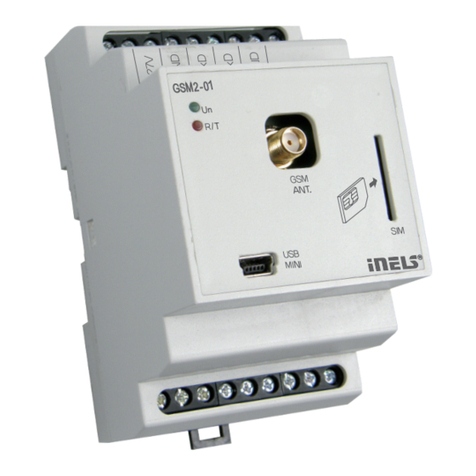

Popis přístroje / Description of a device Připojení k CU2-01M / Connection to CU2-01M
Svorky napájecího napětí Komunikační rozhraní RS232
LED indikace
napájecího napětí
Mini USB konektor
LED indikace
datového přenosu
Konektor pro anténu
EN
Terminals of supply voltage Communication
interface RS232
Slot pro SIM kartu
SIM Card Slot
LED supply voltage
indication
Mini USB connector
LED data transfer
indication
Connector of antenna
NÁVOD K OBSLUZE / MANUAL INSTRUCTIONS
Anténa neodpovídá poměrem rozměru k výrobku /
Picture of antenna doesn´t correspond to its size.
GSM komunikátor
GSM communicator
k CU 2-01M - RS 232(1)
for CU2-01M - RS 232(1)
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním návodem k použití. Návod na použití je určen
pro montáž přístroje a pro uživatele zařízení. Návod se musí přiložit k dokumentaci elektroinstalace. Montážní návod naleznete i na webové
stránce www.inels.com. Pozor, nebezpečí úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou
odbornou elektrokvalikací při dodržení platných předpisů. Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení
života. Při montáži, údržbě, úpravách a opravách je nutné dodržet bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci
s elektrickým zařízením. Před zahájením práce na přístroji je nutné, aby všechny vodiče, připojené díly a svorky byly bez napětí. Tento návod
obsahuje jen všeobecné pokyny, které musí být aplikovány v rámci dané instalace. V rámci kontroly a údržby pravidelně kontrolujte (při
vypnutém napájení): - dotažení svorek.
- Je určen pro komunikaci se systémem iNELS pomocí povelů zasílaných v krátkých
SMS zprávách mobilním telefonem GSM.
- Prostřednictvím GSM2-01 a mobilního telefonu lze SMS zprávami systém ovládat
a naopak ze systému získávat informace o jeho stavu a aktuálních událostech.
- Prostřednictvím software iDM může GSM2-01 obsluhovat 32 telefonních čísel, 48
odchozích zpráv o max. délce 20 znaků a 32 příchozích SMS o max. délce 20 znaků.
- GSM2-01 může prostřednictvím software iDM vytočit denovaná čísla, zvonit
20s a položit. Může také vykonávat akce na příchozí volání.
- GSM2-01 může sloužit také jako přenašeč SMS zpráv při narušení objektu či
poplachu na bezpečnostní agenturu.
- GSM2-01 pracuje v pásmech 850, 900 i 1800, 1900 MHz (tzv. quad-band). SIM
karta se do jednotky vkládá z čelního panelu.
- GSM2-01 se připojuje přímo k řídící jednotce CU2-01M přes sériové rozhraní RS232.
- Součástí dodávky je externí magnetická anténa AN-E (kabel 3m, zisk 5dB),
která se připojuje na konektor RSMA (F) na předním panelu.
- GSM2-01 v provedení 3-MODUL je určena pro montáž do rozvaděče, na DIN
lištu EN60715.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is
designated for mounting the device and for the user of such device. It has to be attached to electro-installation documentation.The instruction
manual can be also found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be
done only by a professional with an adequate electrical qualication, and all has to be done while observing valid regulations. Do not touch
parts of the device that are energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to
observe safety regulations, norms, directives and special regulations for working with electrical equipment. Before you start working with the
device, it is essential to have all wires, connected parts, and terminals de-energized. This instruction manual contains only general directions
which need to be applied in a particular installation. In the course of inspections and maintenance, always check (while de-energized) if
terminals are tightened.
- GSM2-01 is designed for communication with iNELS system, via SMS message
commands sent from mobile GSM phones. Suitable also as communication with
security agency, when alarm is activated.
- Via mobile phone you can control the system as well as system can inform you
back by SMS or ringing.
- Max. capacity of GSM2-01 is 32 phone numbers, 48 outgoing and 32 incoming
SMS messages.
- Max. length of SMS is 20 symbols.
- Operating range is 850, 900 as well as 1800, 1900 MHz (quad-band).
- SIM card is placed into a unit after removing front panel.
- GSM2-01 communicate directly with CU2-01M by RS232.
- External magnetic antenna (cable 3 m, gain 5dB) is included.
- GSM2-01 in 3-MODULE version is designed for mounting into a switchboard, on
DIN rail EN60715.
Technické parametry / Technical parameters
Všeobecné instrukce / General instructions
KOMUNIKACE
Komunikační rozhraní:
GSM síť:
Výstupní výkon vysílače:
Počet informačních SMS:
Počet přednastavených čísel:
Indikace přenosu GSM:
NAPÁJENÍ
Napájecí napětí/jm. proud:
Indikace napájecího napětí:
PŘIPOJENÍ
Svorkovnice:
PRACOVNÍ PODMÍNKY
Pracovní teplota:
Skladovací teplota:
Stupeň krytí:
Kategorie přepětí:
Stupeň znečištění:
Pracovní poloha:
Instalace:
Provedení:
ROZMĚRY A HMOTNOST
Rozměry:
Hmotnost:
COMMUNICATION
Communication interface:
GSM network:
Transmitter output power:
Number of informative SMS:
Number of stored numbers:
Transmission indication GSM:
POWER SUPPLY
Supply voltage/rated current:
Suppy voltage indication:
CONNECTION
Terminals:
OPERATIONAL CONDITIONS
Operational temperature:
Storing temperature:
Protection degree:
Overvoltage category:
Pollution degree:
Operational position:
Installation:
Housing:
DIMENSIONS AND WEIGHT
Dimensions:
Weight:
RS232, for communication with CU2-01M
Quad-band EGSM850,900 and GSM 1800,1900MHz
2W for GSM 900, 1W for GSM 1800
max. 80 (48+32)
max 32
red LED
27 V DC/ max. 250 mA
green LED
max. 2.5 mm2/1.5 mm2with a sleeve
-20 .. +55 °C
-30 .. +70 °C
IP20 device, IP40 with cover in a
switchboard
II.
2
any
onto DIN rail EN 60715
3-MODULE
90 x 52 x 65 mm
128 g
RS232, pro komunikaci s CU2-01M
Quad-band 850, 900 a 1800,1900 MHz
2W pro GSM 900, 1W pro GSM 1800
max. 80 (48+32)
max. 32
červená LED
27 V DC/ max. 250 mA
zelená LED
max. 2.5 mm2/1.5 mm2s dutinkou
-20 .. +55 °C
-30 .. +70 °C
IP 20 přístroj, IP 40 se zákrytem v
rozvaděči
II.
2
libovolná
na DIN lištu EN 60715
3-MODUL
90 x 52 x 65 mm
128 g
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech republic |
e-mail: [email protected]
Tel.: +420 573 514 276, +420 573 514 211 | Fax: +420 573 514 227 | www.inels.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika |
e-mail: [email protected]
Mobil: +420 778 520 926 | Tel.: +420 573 514 275, +420 | 573 514 211 |
Fax: +420 573 514 227 | www.inels.cz
PŘIPOJENÍ DO SYSTÉMU
Jednotka se připojuje do systému přes komunikační rozhraníRS232 přímok centrální
jednotce. Vodiče komunikační sběrnice se připojují na svorkovnici jednotky RXD a
TXD, přičemž vodiče není možno zaměnit. Napájecí vodiče se připojují na napájecí
svorky jednotky + 27 V a GND, přičemž je nutno dodržet polaritu. Pro komunikační
rozhraní je nutno použít kroucený pár vodičů. Vodiče sběrnice i vodiče napájení
mohou být vedeny v jednom kabelu. U komunikační sběrnice nutno dodržet
maximální možnou délku kabelu dle možností sběrnice RS232.
KAPACITA A CENTRÁLNÍ JEDNOTKA
K centrální jednotce CU2-01M lze připojit jedno zařízení s komunikačním rozhraním
RS232 prostřednictvím svorek RXD, TXD.
KOMUNIKAČNÍ SBĚRNICE
Komunikační sběrnice RS232 může být tvořena kabelem, který musí obsahovat
kroucený pár vodičů pro datovou komunikaci s minimálním průměrem vodičů
0.5 mm. Stíněný kabel je nutné použít v případě instalace kabelů sběrnice do
prostředí s možností elektromagnetických interferencí (např. při souběhu se
silovým vedením, v blízkosti elektrických strojů a přístrojů, při průchodu NN
rozvaděčem apod. V případě použití stíněného kabelu je nutno tento na jednom
konci vedení připojit na potenciál zem. Sběrnickový kabel se instaluje v souladu s
jeho mechnickými vlastnostmi, které udává výrobce (do trubky/lišty, pod omítku,
do země, závěsný apod.) Pro zvýšení mechnické odolnosti kabelů doporučujeme
vždy kabel instalovat do elektroinstalační trubky vhodného průměru. Celková délka
vedení sběrnice může být 15 m. Jednotka se připojuje přímo k CU2-01M.
NAPÁJENÍ SYSTÉMU
K napájení jednotek systému doporučujeme použít napájecí zdroje ELKO EP DR-60-
24, PS-100/iNELS. Počet napájecích zdrojů v systému je dán součtem jmenovitých
proudů připojených jednotek s odpovídající rezervou.Větší počet zdrojů na rozsáhlé
sběrnici eliminuje také úbytek napětí na dlouhém vedení. Napájecí zdroj může
být připojen kdekoliv na napájecí sběrnici, ale je nutné přímé propojení svorek
GND jednotlivých napájecích zdrojů sběrnice. Pokud je v instalaci použit systém
elektrické zabezpečovací signalizace, doporučujeme použít zálohovaný zdroj PS-
100/iNELS v krytu s ochranným kontaktem.
VŠEOBECNÉ INFORMACE
Jednotka není schopna pracovat jako samostatný prvek bez centrální jednotky.
Pro plnou využitelnost jednotky je nutné aby jednotka byla napojena na centrální
jednotku systému CU2-01M, nebo na systém, který tuto jednotku již obsahuje, jako
jeho rozšíření o další funkce systému. Všechny parametry jednotky se nastavují přes
centrální jednotku v software iNELS Designer and Manager. Na předním panelu
jednotky jsou LED diody, pro indikaci napájecího napětí a pro indikaci datového
přenosu.
CONNECTION INTOTHE SYSTEM
The unit is connected to the system though communication interface RS232 directly
to a central unit. Communication BUS wires are to be connected to terminal block
of the unit RXD and TXD, wires cannot be changes. Supply wires are connected to
supply terminals of the unit + 27 V and GND. It is necessary to observe the polarity.
It is necessary to use a twisted pair of wire for communication interface. BUS wires
and supply wires can be lead in one cable. With communication BUS it is necessary
to observe maximal possible length of cable according to the possibilities of the BUS
RS232.
CAPACITY AND CENTRAL UNIT
It is possible to connect one device with communication interface RS232 to central
unit CU2-01M. The connection is by terminals RXD,TXD.
COMMUNICATION BUS
Communication bus RS232 can be made of a cable which has to contain a twisted pair
of wires for data communication, with minimal prole of wires 0.5 mm. Shielded cable
needs to be used in case of installing BUS cables into an environment with a possibility
of electro-magnetic interferences (e.g. in case of side-run with power lead, if close to
electric achiness and devices, when going through NN switchboard etc.) If a shielded
cable is used, it is necessary to connect one end to potential ground. BUS cable is
installed in accordance with its mechanical features given by manufacturer (into a
conduit/rail, under plaster, into the ground hanging etc.) To increase mechanical
resistance of cables we recommend installation into a conduit of a sucient prole.
The total length of the bus can be 15 m. The unit is connected directly to CU2-01M.
SUPPLYING THE SYSTEM
To supply system we recommend to use power supplies of company ELKO EP DR-60-
24, PS-100/iNELS. The number of power supplies in the system depends on the sum
of rated currents of connected units with a sucient reserve. Installation of higher
number of power supplies on a large BUS eliminates voltage loss on a long lead. In
case the system contains a system of electric safety signalization, we recommend to
use a backed-up power supply with a charger PS-100/iNELS in a cover with protective
contact.
GENERAL INFORMATION
The unit is able to be operated individually without a central unit but very limited on
functions. To use all the functions of the unit it is necessary to connect it to a central
unit CU2-01M, or to a system that already contains this unit and enlarge thus the
system functions. All parameters are set by a central unit CU2-01M in software iNELS
Designer and Manager. On the front panel there are LED diodes to indicate presence
of supply voltage, communication with a central unit CU2-01M.
