infra world Urban 164 User manual

Montageanleitung Massivholzsaunen
Assembly instructions massive wood saunas
Montage-instructies voor massief houten sauna‘s
Version: 03/2016
Modell Art. Nr.
Urban 164 391036
Urban 209 391037
Urban 209 Ecke 391033
Urban 228 Ecke 391038
All manuals and user guides at all-guides.com

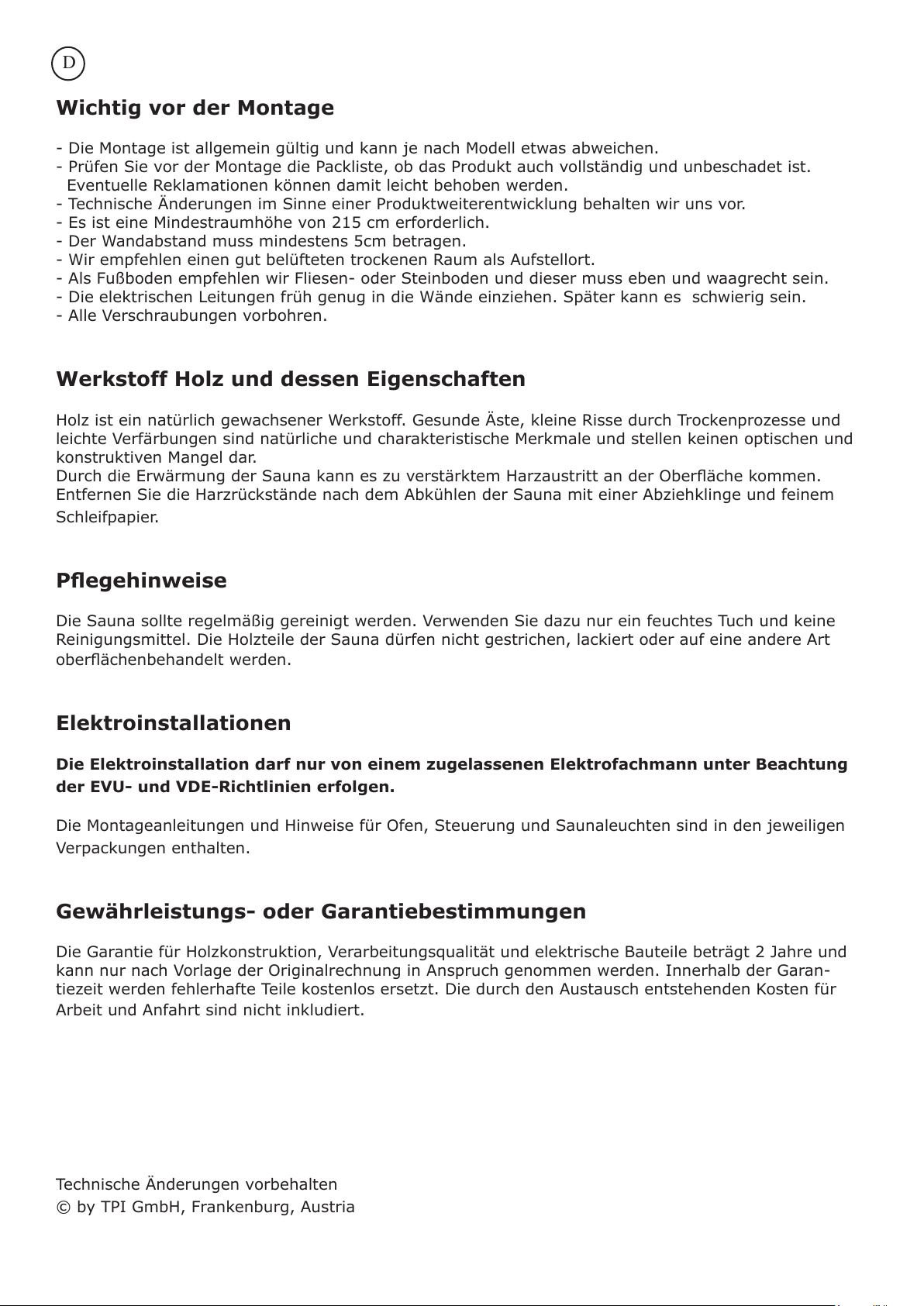

Wichtig vor der Montage
- Die Montage ist allgemein gültig und kann je nach Modell etwas abweichen.
- Prüfen Sie vor der Montage die Packliste, ob das Produkt auch vollständig und unbeschadet ist.
Eventuelle Reklamationen können damit leicht behoben werden.
- Technische Änderungen im Sinne einer Produktweiterentwicklung behalten wir uns vor.
- Es ist eine Mindestraumhöhe von 215 cm erforderlich.
- Der Wandabstand muss mindestens 5cm betragen.
- Wir empfehlen einen gut belüfteten trockenen Raum als Aufstellort.
- Als Fußboden empfehlen wir Fliesen- oder Steinboden und dieser muss eben und waagrecht sein.
- Die elektrischen Leitungen früh genug in die Wände einziehen. Später kann es schwierig sein.
- Alle Verschraubungen vorbohren.
Werkstoff Holz und dessen Eigenschaften
Holz ist ein natürlich gewachsener Werkstoff. Gesunde Äste, kleine Risse durch Trockenprozesse und
leichte Verfärbungen sind natürliche und charakteristische Merkmale und stellen keinen optischen und
konstruktiven Mangel dar.
Durch die Erwärmung der Sauna kann es zu verstärktem Harzaustritt an der Oberäche kommen.
Entfernen Sie die Harzrückstände nach dem Abkühlen der Sauna mit einer Abziehklinge und feinem
Schleifpapier.
Pegehinweise
Die Sauna sollte regelmäßig gereinigt werden. Verwenden Sie dazu nur ein feuchtes Tuch und keine
Reinigungsmittel. Die Holzteile der Sauna dürfen nicht gestrichen, lackiert oder auf eine andere Art
oberächenbehandelt werden.
Elektroinstallationen
Die Elektroinstallation darf nur von einem zugelassenen Elektrofachmann unter Beachtung
der EVU- und VDE-Richtlinien erfolgen.
Die Montageanleitungen und Hinweise für Ofen, Steuerung und Saunaleuchten sind in den jeweiligen
Verpackungen enthalten.
Gewährleistungs- oder Garantiebestimmungen
Die Garantie für Holzkonstruktion, Verarbeitungsqualität und elektrische Bauteile beträgt 2 Jahre und
kann nur nach Vorlage der Originalrechnung in Anspruch genommen werden. Innerhalb der Garan-
tiezeit werden fehlerhafte Teile kostenlos ersetzt. Die durch den Austausch entstehenden Kosten für
Arbeit und Anfahrt sind nicht inkludiert.
Technische Änderungen vorbehalten
© by TPI GmbH, Frankenburg, Austria
D
All manuals and user guides at all-guides.com

GB
Important before beginning to assemble
- The assembly instructions apply in general and can vary from version to version.
- Before starting to assemble check the packing list, if the product is complete and intact.
Eventual complaints can be easily solved accordingly.
- We reserve the right to perform technical modications for the purpose of further product
development.
- A minimum room height of 215 cm is necessary.
- Distance to the wall must be at least 5cm.
- We recommend placing the cabin in a well ventilated, dry room.
- We recommend a tile or stone oor, which must be level and horizontal.
- Install the electric cables in the walls beforehand. Later it may be difcult.
- Pre-drill all screw connections.
The material wood and its characteristics
Wood is a naturally grown material. Healthy knots, small cracks due to the process of drying and minor
discolorations are natural and characteristic properties and are not optical or constructive defects.
Due to the heating of the sauna more resin can come out onto the surface. Remove the resin residue
with a scraper and ne sandpaper after the sauna has cooled down.
Care instructions
The sauna should be cleaned regularly. To do so, use a damp cloth and no cleaning detergents. The
wooden parts of the sauna must not be painted, lacquered or surface treated in any other way.
Electric installations
Electric installations may only be carried out by an authorized electrician under observing
the EVU and VDE regulations.
The assembly instructions and notes for the heater, control and sauna lamps are included in the re-
spective packaging.
Terms of warranty and guarantee
The guarantee for the wooden construction, the nishing quality and the electric parts is 2 years and
claims can only be made on presentation of the original invoice. Within the guarantee period defective
parts will be replaced free of charge. The cost for labour and travel, resulting from the exchange, are
not included.
Subject to technical modications
© by TPI GmbH, Frankenburg, Austria
All manuals and user guides at all-guides.com

NL

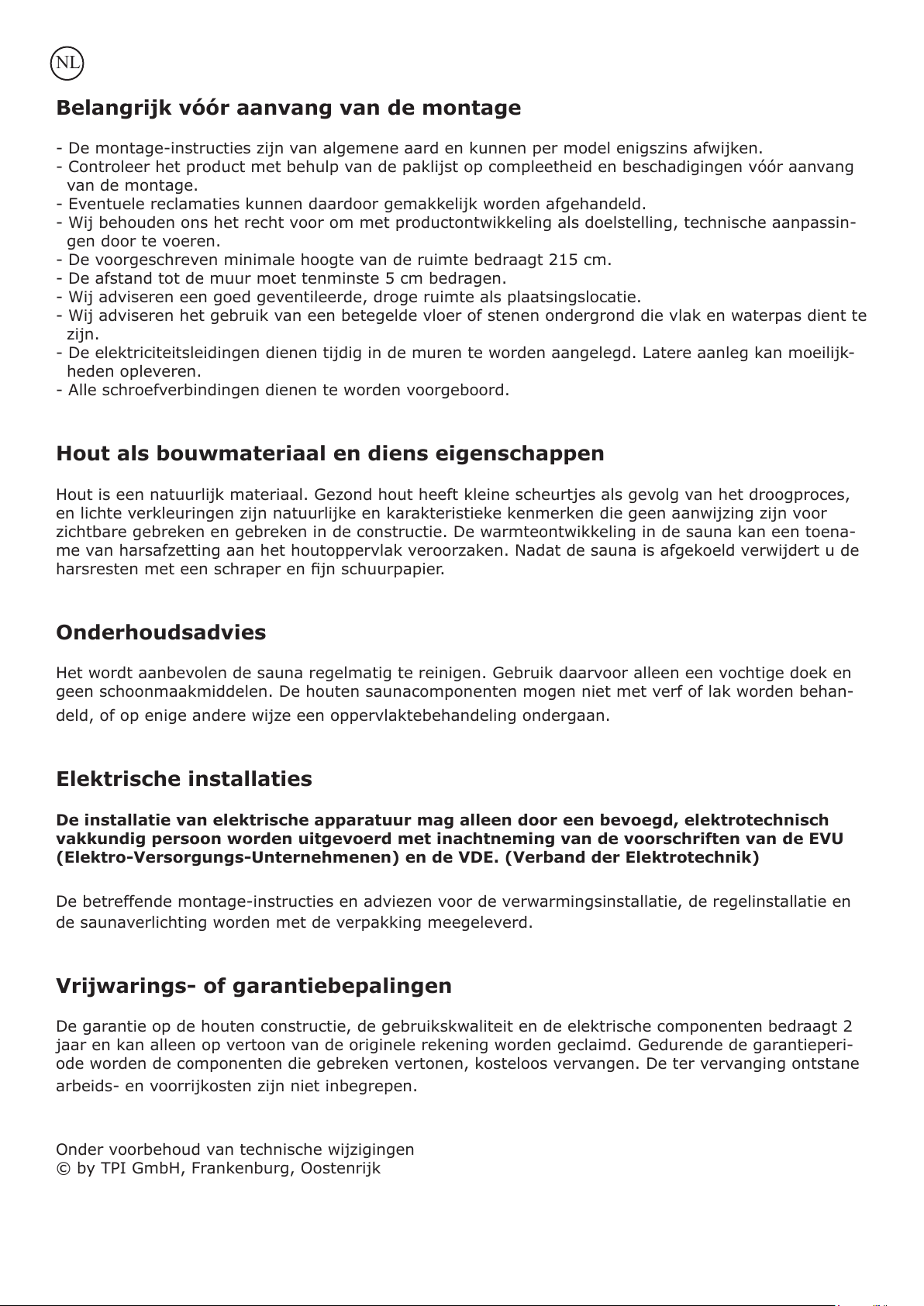

Belangrijk vóór aanvang van de montage
- De montage-instructies zijn van algemene aard en kunnen per model enigszins afwijken.
- Controleer het product met behulp van de paklijst op compleetheid en beschadigingen vóór aanvang
van de montage.
- Eventuele reclamaties kunnen daardoor gemakkelijk worden afgehandeld.
- Wij behouden ons het recht voor om met productontwikkeling als doelstelling, technische aanpassin-
gen door te voeren.
- De voorgeschreven minimale hoogte van de ruimte bedraagt 215 cm.
- De afstand tot de muur moet tenminste 5 cm bedragen.
- Wij adviseren een goed geventileerde, droge ruimte als plaatsingslocatie.
- Wij adviseren het gebruik van een betegelde vloer of stenen ondergrond die vlak en waterpas dient te
zijn.
- De elektriciteitsleidingen dienen tijdig in de muren te worden aangelegd. Latere aanleg kan moeilijk-
heden opleveren.
- Alle schroefverbindingen dienen te worden voorgeboord.
Hout als bouwmateriaal en diens eigenschappen
Hout is een natuurlijk materiaal. Gezond hout heeft kleine scheurtjes als gevolg van het droogproces,
en lichte verkleuringen zijn natuurlijke en karakteristieke kenmerken die geen aanwijzing zijn voor
zichtbare gebreken en gebreken in de constructie. De warmteontwikkeling in de sauna kan een toena-
me van harsafzetting aan het houtoppervlak veroorzaken. Nadat de sauna is afgekoeld verwijdert u de
harsresten met een schraper en jn schuurpapier.
Onderhoudsadvies
Het wordt aanbevolen de sauna regelmatig te reinigen. Gebruik daarvoor alleen een vochtige doek en
geen schoonmaakmiddelen. De houten saunacomponenten mogen niet met verf of lak worden behan-
deld, of op enige andere wijze een oppervlaktebehandeling ondergaan.
Elektrische installaties
De installatie van elektrische apparatuur mag alleen door een bevoegd, elektrotechnisch
vakkundig persoon worden uitgevoerd met inachtneming van de voorschriften van de EVU
(Elektro-Versorgungs-Unternehmenen) en de VDE. (Verband der Elektrotechnik)
De betreffende montage-instructies en adviezen voor de verwarmingsinstallatie, de regelinstallatie en
de saunaverlichting worden met de verpakking meegeleverd.
Vrijwarings- of garantiebepalingen
De garantie op de houten constructie, de gebruikskwaliteit en de elektrische componenten bedraagt 2
jaar en kan alleen op vertoon van de originele rekening worden geclaimd. Gedurende de garantieperi-
ode worden de componenten die gebreken vertonen, kosteloos vervangen. De ter vervanging ontstane
arbeids- en voorrijkosten zijn niet inbegrepen.
Onder voorbehoud van technische wijzigingen
© by TPI GmbH, Frankenburg, Oostenrijk
All manuals and user guides at all-guides.com

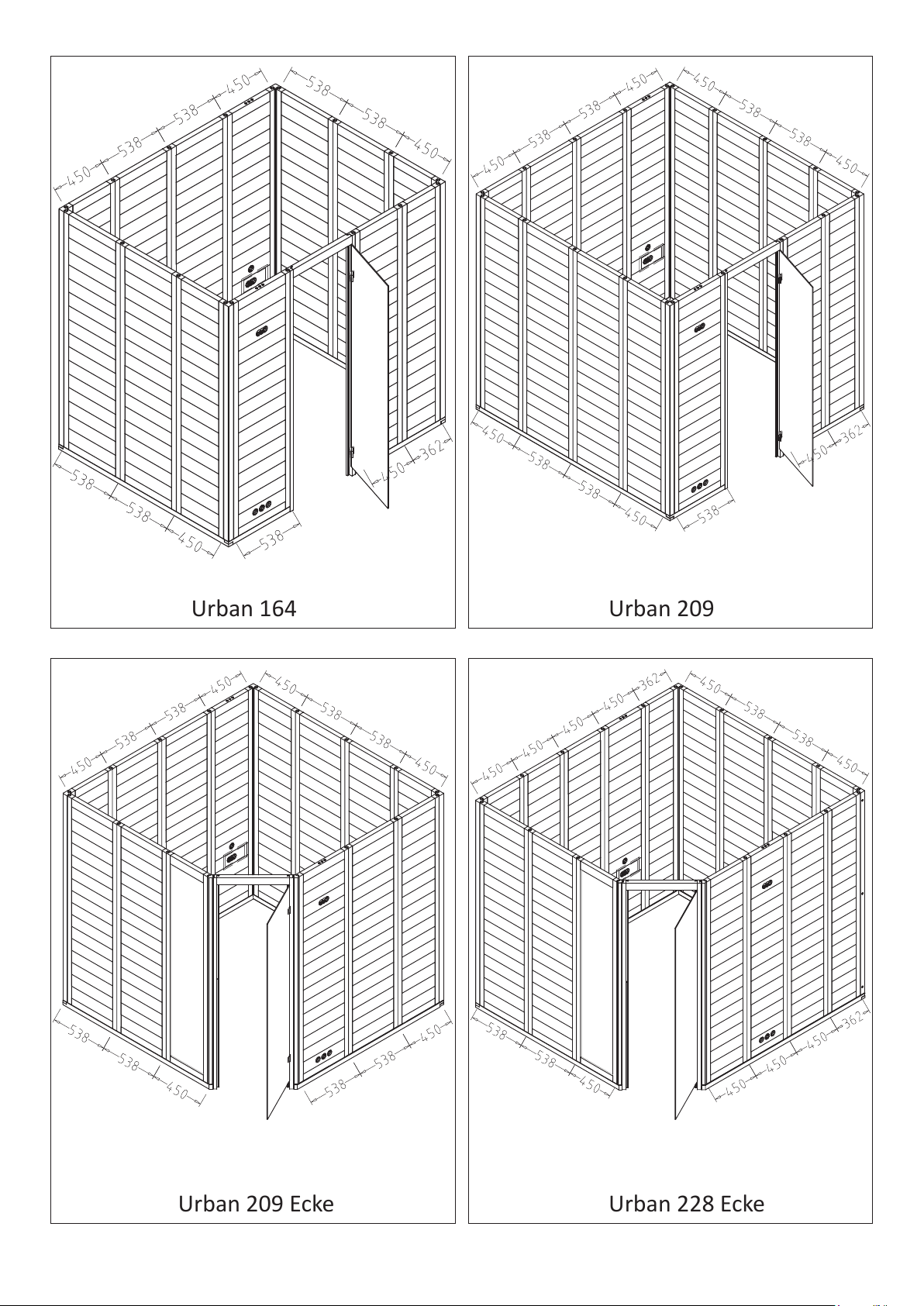

Urban 164 Urban 209
Urban 209 Ecke Urban 228 Ecke
All manuals and user guides at all-guides.com

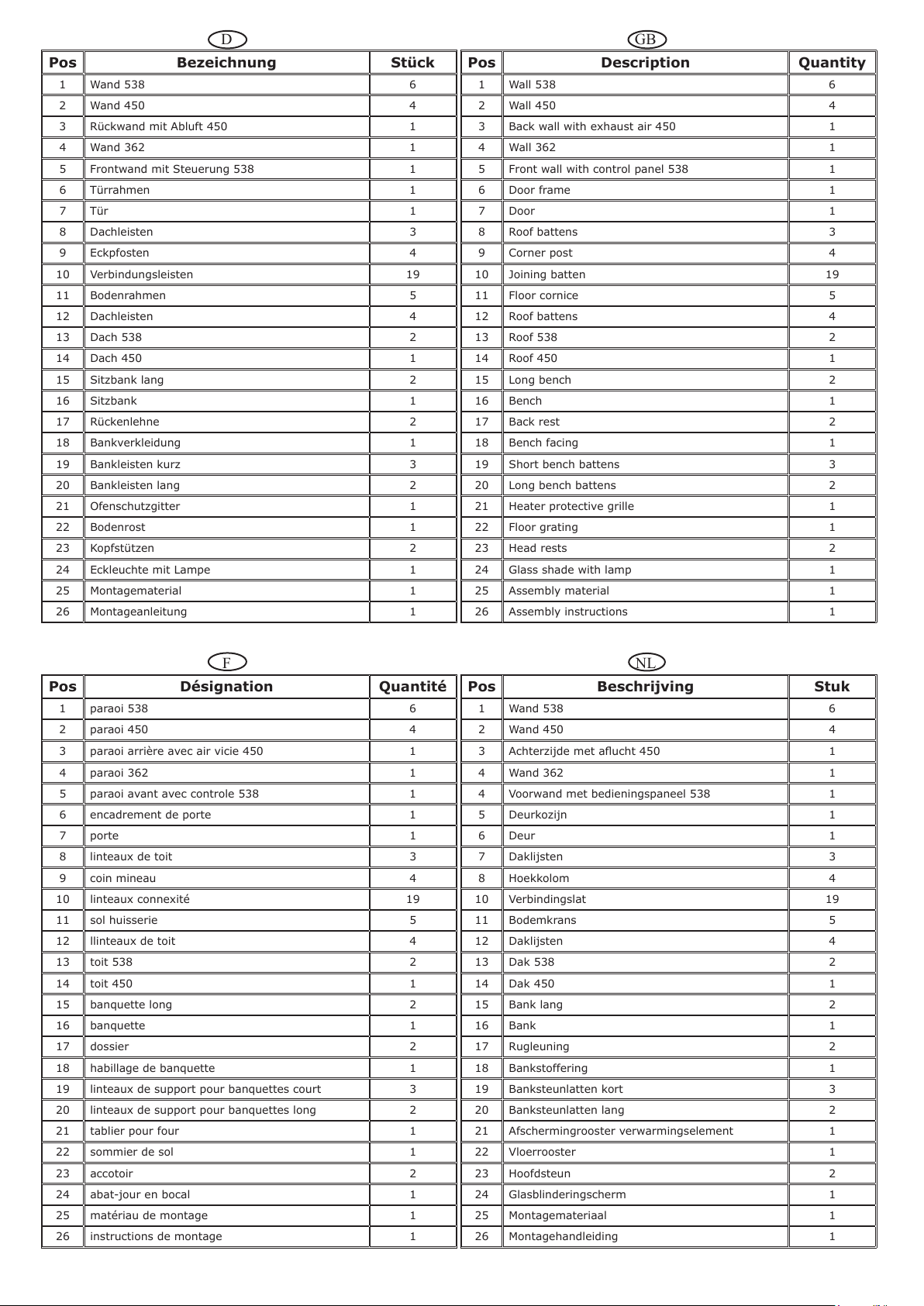

Urban 164
All manuals and user guides at all-guides.com

D GB
Pos Bezeichnung Stück Pos Description Quantity
1 Wand 538 6 1 Wall 538 6
2 Wand 450 4 2 Wall 450 4
3 Rückwand mit Abluft 450 1 3 Back wall with exhaust air 450 1
4 Wand 362 1 4 Wall 362 1
5 Frontwand mit Steuerung 538 1 5 Front wall with control panel 538 1
6 Türrahmen 1 6 Door frame 1
7 Tür 1 7 Door 1
8 Dachleisten 3 8 Roof battens 3
9 Eckpfosten 4 9 Corner post 4
10 Verbindungsleisten 19 10 Joining batten 19
11 Bodenrahmen 5 11 Floor cornice 5
12 Dachleisten 4 12 Roof battens 4
13 Dach 538 2 13 Roof 538 2
14 Dach 450 1 14 Roof 450 1
15 Sitzbank lang 2 15 Long bench 2
16 Sitzbank 1 16 Bench 1
17 Rückenlehne 2 17 Back rest 2
18 Bankverkleidung 1 18 Bench facing 1
19 Bankleisten kurz 3 19 Short bench battens 3
20 Bankleisten lang 2 20 Long bench battens 2
21 Ofenschutzgitter 1 21 Heater protective grille 1
22 Bodenrost 1 22 Floor grating 1
23 Kopfstützen 2 23 Head rests 2
24 Eckleuchte mit Lampe 1 24 Glass shade with lamp 1
25 Montagematerial 1 25 Assembly material 1
26 Montageanleitung 1 26 Assembly instructions 1
F NL
Pos Désignation Quantité Pos Beschrijving Stuk
1 paraoi 538 6 1 Wand 538 6
2 paraoi 450 4 2 Wand 450 4
3 paraoi arrière avec air vicie 450 1 3 Achterzijde met aucht 450 1
4 paraoi 362 1 4 Wand 362 1
5 paraoi avant avec controle 538 1 4 Voorwand met bedieningspaneel 538 1
6 encadrement de porte 1 5 Deurkozijn 1
7 porte 1 6 Deur 1
8 linteaux de toit 3 7 Daklijsten 3
9 coin mineau 4 8 Hoekkolom 4
10 linteaux connexité 19 10 Verbindingslat 19
11 sol huisserie 5 11 Bodemkrans 5
12 llinteaux de toit 4 12 Daklijsten 4
13 toit 538 2 13 Dak 538 2
14 toit 450 1 14 Dak 450 1
15 banquette long 2 15 Bank lang 2
16 banquette 1 16 Bank 1
17 dossier 2 17 Rugleuning 2
18 habillage de banquette 1 18 Bankstoffering 1
19 linteaux de support pour banquettes court 3 19 Banksteunlatten kort 3
20 linteaux de support pour banquettes long 2 20 Banksteunlatten lang 2
21 tablier pour four 1 21 Afschermingrooster verwarmingselement 1
22 sommier de sol 1 22 Vloerrooster 1
23 accotoir 2 23 Hoofdsteun 2
24 abat-jour en bocal 1 24 Glasblinderingscherm 1
25 matériau de montage 1 25 Montagemateriaal 1
26 instructions de montage 1 26 Montagehandleiding 1
All manuals and user guides at all-guides.com

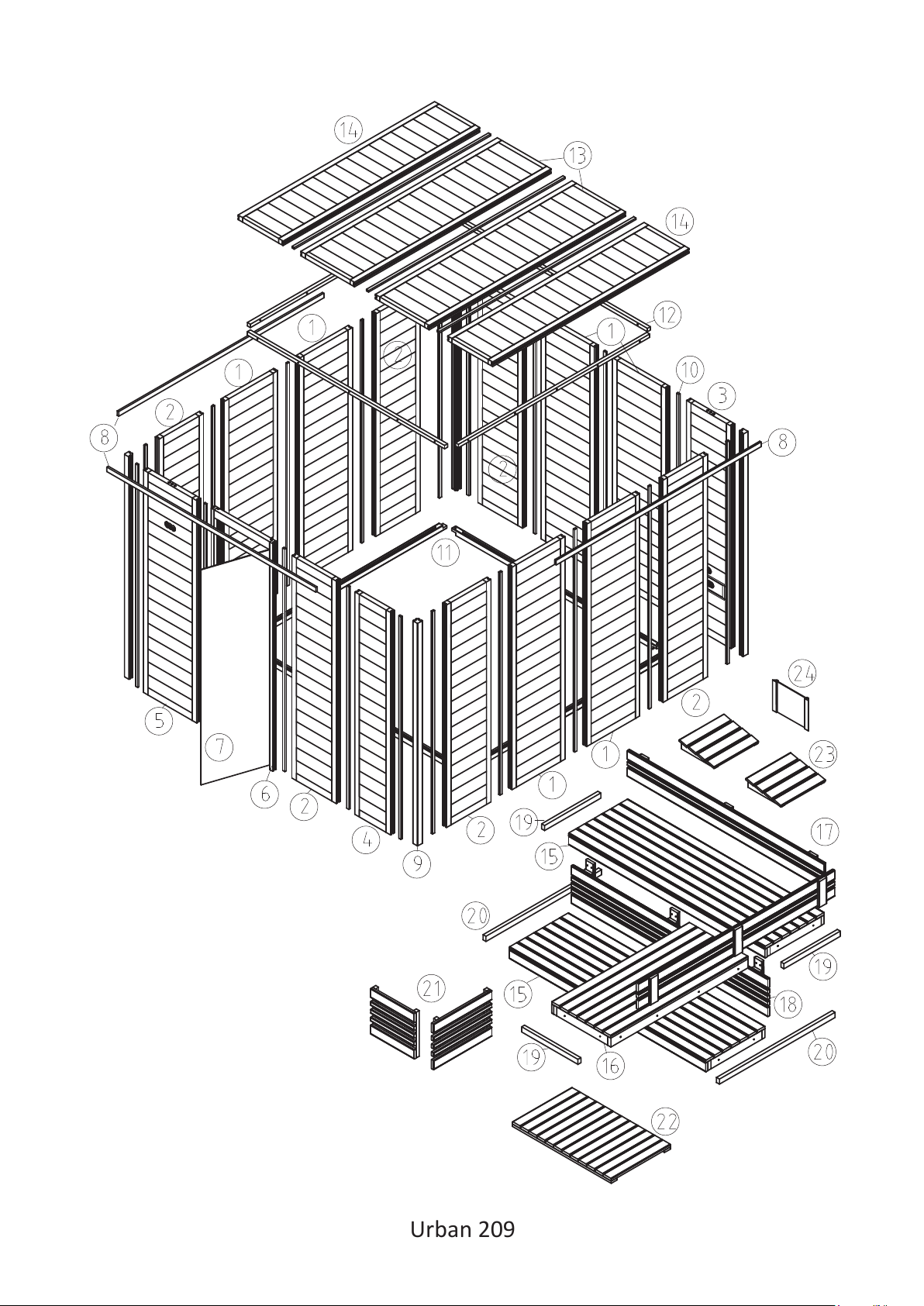

Urban 209
All manuals and user guides at all-guides.com

D GB
Pos Bezeichnung Stück Pos Description Quantity
1 Wand 538 6 1 Wall 538 6
2 Wand 450 6 2 Wall 450 6
3 Rückwand mit Abluft 450 1 3 Back wall with exhaust air 450 1
4 Wand 362 1 4 Wall 362 1
4 Frontwand mit Steuerung 538 1 5 Front wall with control panel 538 1
5 Türrahmen 1 6 Door frame 1
6 Tür 1 7 Door 1
7 Dachleisten 3 8 Roof battens 3
8 Eckpfosten 4 9 Corner post 4
10 Verbindungsleisten 21 10 Joining batten 21
11 Bodenrahmen 5 11 Floor cornice 5
12 Dachleisten 4 12 Roof battens 4
13 Dach 538 2 13 Roof 538 2
14 Dach 450 2 14 Roof 450 2
15 Sitzbank lang 2 15 Long Bench 2
16 Sitzbank 1 16 Bench 1
17 Rückenlehne 2 17 Back rest 2
18 Bankverkleidung 1 18 Bench facing 1
19 Bankleisten kurz 3 19 Short bench battens 3
20 Bankleisten lang 2 20 Long bench battens 2
21 Ofenschutzgitter 1 21 Heater protective grille 1
22 Bodenrost 1 22 Floor grating 1
23 Kopfstützen 2 23 Head rests 2
24 Eckleuchte mit Lampe 1 24 Glass shade with lamp 1
25 Montagematerial 1 25 Assembly material 1
26 Montageanleitung 1 26 Assembly instructions 1
F NL
Pos Désignation Quantité Pos Beschrijving Stuk
1 paraoi 538 6 1 Wand 538 6
2 paraoi 450 6 2 Wand 450 6
3 paraoi arrière avec air vicie 450 1 3 Achterzijde met aucht 450 1
4 paraoi 362 1 4 Wand 362 1
5 paraoi avant avec controle 538 1 5 Voorwand met bedieningspaneel 538 1
6 encadrement de porte 1 6 Deurkozijn 1
7 porte 1 7 Deur 1
8 linteaux de toit 3 8 Daklijsten 3
9 coin mineau 4 9 Hoekkolom 4
10 linteaux connexité 21 10 Verbindingslat 21
11 sol huisserie 5 11 Bodemkrans 5
12 llinteaux de toit 4 12 Daklijsten 4
13 toit 538 2 13 Dak 538 2
14 toit 450 2 14 Dak 450 2
15 banquette long 2 15 Bank lang 2
16 banquette 1 16 Bank 1
17 dossier 2 17 Rugleuning 2
18 habillage de banquette 1 18 Bankstoffering 1
19 linteaux de support pour banquettes court 3 19 Banksteunlatten kort 3
20 linteaux de support pour banquettes long 2 20 Banksteunlatten lang 2
21 tablier pour four 1 21 Afschermingrooster verwarmingselement 1
22 sommier de sol 1 22 Vloerrooster 1
23 accotoir 2 23 Hoofdsteun 2
24 abat-jour en bocal 1 24 Glasblinderingscherm 1
25 matériau de montage 1 25 Montagemateriaal 1
26 instructions de montage 1 26 Montagehandleiding 1
All manuals and user guides at all-guides.com

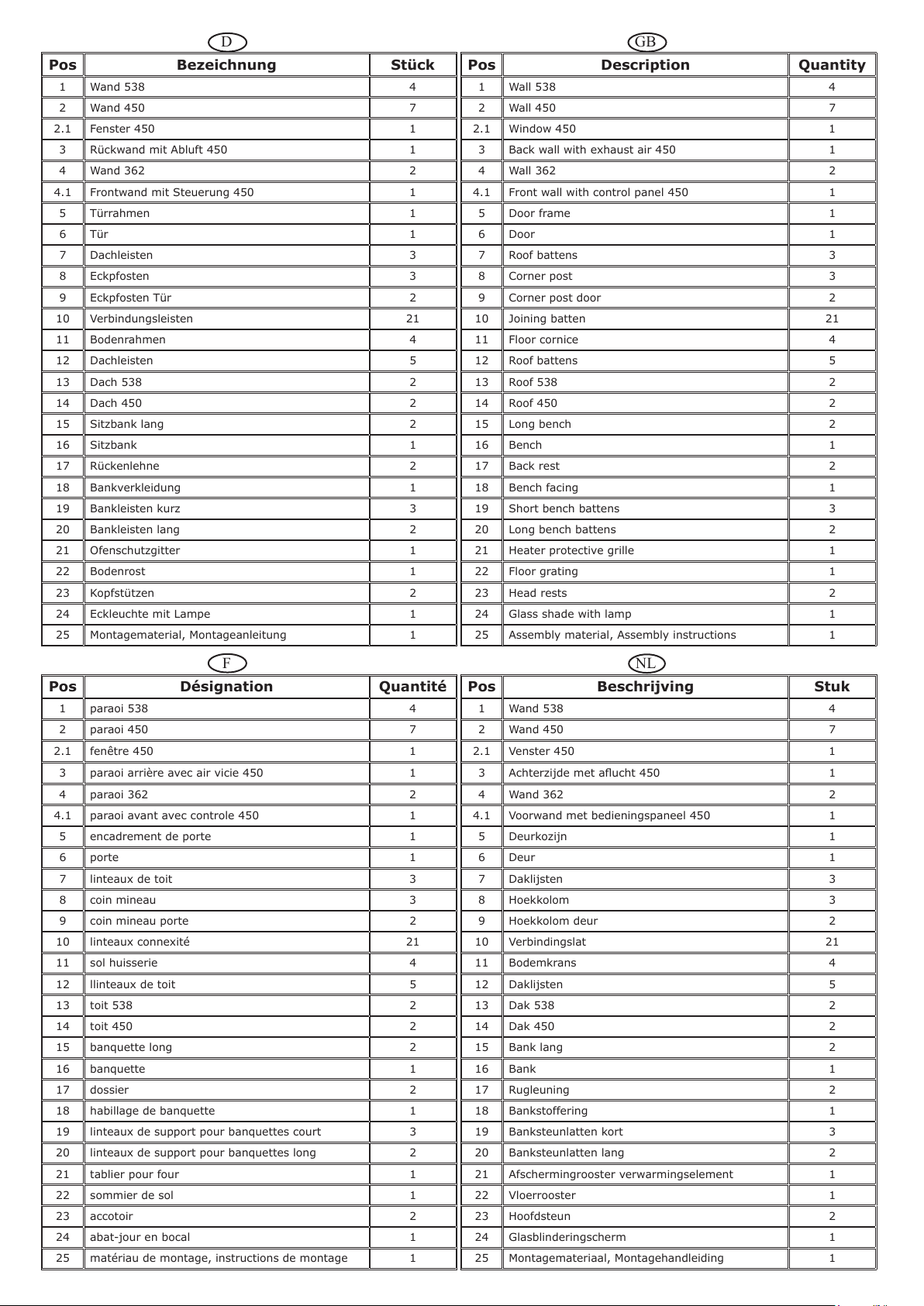

Urban 209 Ecke
All manuals and user guides at all-guides.com

D GB
Pos Bezeichnung Stück Pos Description Quantity
1 Wand 538 7 1 Wall 538 7
2 Wand 450 4 2 Wall 450 4
2.1 Fenster 450 1 2.1 Window 450 1
3 Rückwand mit Abluft 450 1 3 Back wall with exhaust air 450 1
4 Frontwand mit Steuerung 538 1 4 Front wall with control panel 538 1
5 Türrahmen 1 5 Door frame 1
6 Tür 1 6 Door 1
7 Dachleisten 3 7 Roof battens 3
8 Eckpfosten 3 8 Corner post 3
9 Eckpfosten Tür 2 9 Corner post door 2
10 Verbindungsleisten 19 10 Joining batten 19
11 Bodenrahmen 4 11 Floor cornice 4
12 Dachleisten 5 12 Roof battens 5
13 Dach 538 2 13 Roof 538 2
14 Dach 450 2 14 Roof 450 2
15 Sitzbank lang 2 15 Long bench 2
16 Sitzbank 1 16 Bench 1
17 Rückenlehne 2 17 Back rest 2
18 Bankverkleidung 1 18 Bench facing 1
19 Bankleisten kurz 3 19 Short bench battens 3
20 Bankleisten lang 2 20 Long bench battens 2
21 Ofenschutzgitter 1 21 Heater protective grille 1
22 Bodenrost 1 22 Floor grating 1
23 Kopfstützen 2 23 Head rests 2
24 Eckleuchte mit Lampe 1 24 Glass shade with lamp 1
25 Montagematerial 1 25 Assembly material 1
26 Montageanleitung 1 26 Assembly instructions 1
F NL
Pos Désignation Quantité Pos Beschrijving Stuk
1 paraoi 538 7 1 Wand 538 7
2 paraoi 450 4 2 Wand 450 4
2.1 fenêtre 450 1 2.1 Venster 450 1
3 paraoi arrière avec air vicie 450 1 3 Achterzijde met aucht 450 1
4 paraoi avant avec controle 538 1 4 Voorwand met bedieningspaneel 538 1
5 encadrement de porte 1 5 Deurkozijn 1
6 porte 1 6 Deur 1
7 linteaux de toit 3 7 Daklijsten 3
8 coin mineau 3 8 Hoekkolom 3
9 coin mineau porte 2 9 Hoekkolom deur 2
10 linteaux connexité 19 10 Verbindingslat 19
11 sol huisserie 4 11 Bodemkrans 4
12 llinteaux de toit 5 12 Daklijsten 5
13 toit 538 2 13 Dak 538 2
14 toit 450 2 14 Dak 450 2
15 banquette long 2 15 Bank lang 2
16 banquette 1 16 Bank 1
17 dossier 2 17 Rugleuning 2
18 habillage de banquette 1 18 Bankstoffering 1
19 linteaux de support pour banquettes court 3 19 Banksteunlatten kort 3
20 linteaux de support pour banquettes long 2 20 Banksteunlatten lang 2
21 tablier pour four 1 21 Afschermingrooster verwarmingselement 1
22 sommier de sol 1 22 Vloerrooster 1
23 accotoir 2 23 Hoofdsteun 2
24 abat-jour en bocal 1 24 Glasblinderingscherm 1
25 matériau de montage 1 25 Montagemateriaal 1
26 instructions de montage 1 26 Montagehandleiding 1
All manuals and user guides at all-guides.com

Urban 228 Ecke
All manuals and user guides at all-guides.com

D GB
Pos Bezeichnung Stück Pos Description Quantity
1 Wand 538 4 1 Wall 538 4
2 Wand 450 7 2 Wall 450 7
2.1 Fenster 450 1 2.1 Window 450 1
3 Rückwand mit Abluft 450 1 3 Back wall with exhaust air 450 1
4 Wand 362 2 4 Wall 362 2
4.1 Frontwand mit Steuerung 450 1 4.1 Front wall with control panel 450 1
5 Türrahmen 1 5 Door frame 1
6 Tür 1 6 Door 1
7 Dachleisten 3 7 Roof battens 3
8 Eckpfosten 3 8 Corner post 3
9 Eckpfosten Tür 2 9 Corner post door 2
10 Verbindungsleisten 21 10 Joining batten 21
11 Bodenrahmen 4 11 Floor cornice 4
12 Dachleisten 5 12 Roof battens 5
13 Dach 538 2 13 Roof 538 2
14 Dach 450 2 14 Roof 450 2
15 Sitzbank lang 2 15 Long bench 2
16 Sitzbank 1 16 Bench 1
17 Rückenlehne 2 17 Back rest 2
18 Bankverkleidung 1 18 Bench facing 1
19 Bankleisten kurz 3 19 Short bench battens 3
20 Bankleisten lang 2 20 Long bench battens 2
21 Ofenschutzgitter 1 21 Heater protective grille 1
22 Bodenrost 1 22 Floor grating 1
23 Kopfstützen 2 23 Head rests 2
24 Eckleuchte mit Lampe 1 24 Glass shade with lamp 1
25 Montagematerial, Montageanleitung 1 25 Assembly material, Assembly instructions 1
F NL
Pos Désignation Quantité Pos Beschrijving Stuk
1 paraoi 538 4 1 Wand 538 4
2 paraoi 450 7 2 Wand 450 7
2.1 fenêtre 450 1 2.1 Venster 450 1
3 paraoi arrière avec air vicie 450 1 3 Achterzijde met aucht 450 1
4 paraoi 362 2 4 Wand 362 2
4.1 paraoi avant avec controle 450 1 4.1 Voorwand met bedieningspaneel 450 1
5 encadrement de porte 1 5 Deurkozijn 1
6 porte 1 6 Deur 1
7 linteaux de toit 3 7 Daklijsten 3
8 coin mineau 3 8 Hoekkolom 3
9 coin mineau porte 2 9 Hoekkolom deur 2
10 linteaux connexité 21 10 Verbindingslat 21
11 sol huisserie 4 11 Bodemkrans 4
12 llinteaux de toit 5 12 Daklijsten 5
13 toit 538 2 13 Dak 538 2
14 toit 450 2 14 Dak 450 2
15 banquette long 2 15 Bank lang 2
16 banquette 1 16 Bank 1
17 dossier 2 17 Rugleuning 2
18 habillage de banquette 1 18 Bankstoffering 1
19 linteaux de support pour banquettes court 3 19 Banksteunlatten kort 3
20 linteaux de support pour banquettes long 2 20 Banksteunlatten lang 2
21 tablier pour four 1 21 Afschermingrooster verwarmingselement 1
22 sommier de sol 1 22 Vloerrooster 1
23 accotoir 2 23 Hoofdsteun 2
24 abat-jour en bocal 1 24 Glasblinderingscherm 1
25 matériau de montage, instructions de montage 1 25 Montagemateriaal, Montagehandleiding 1
All manuals and user guides at all-guides.com

1
2
All manuals and user guides at all-guides.com

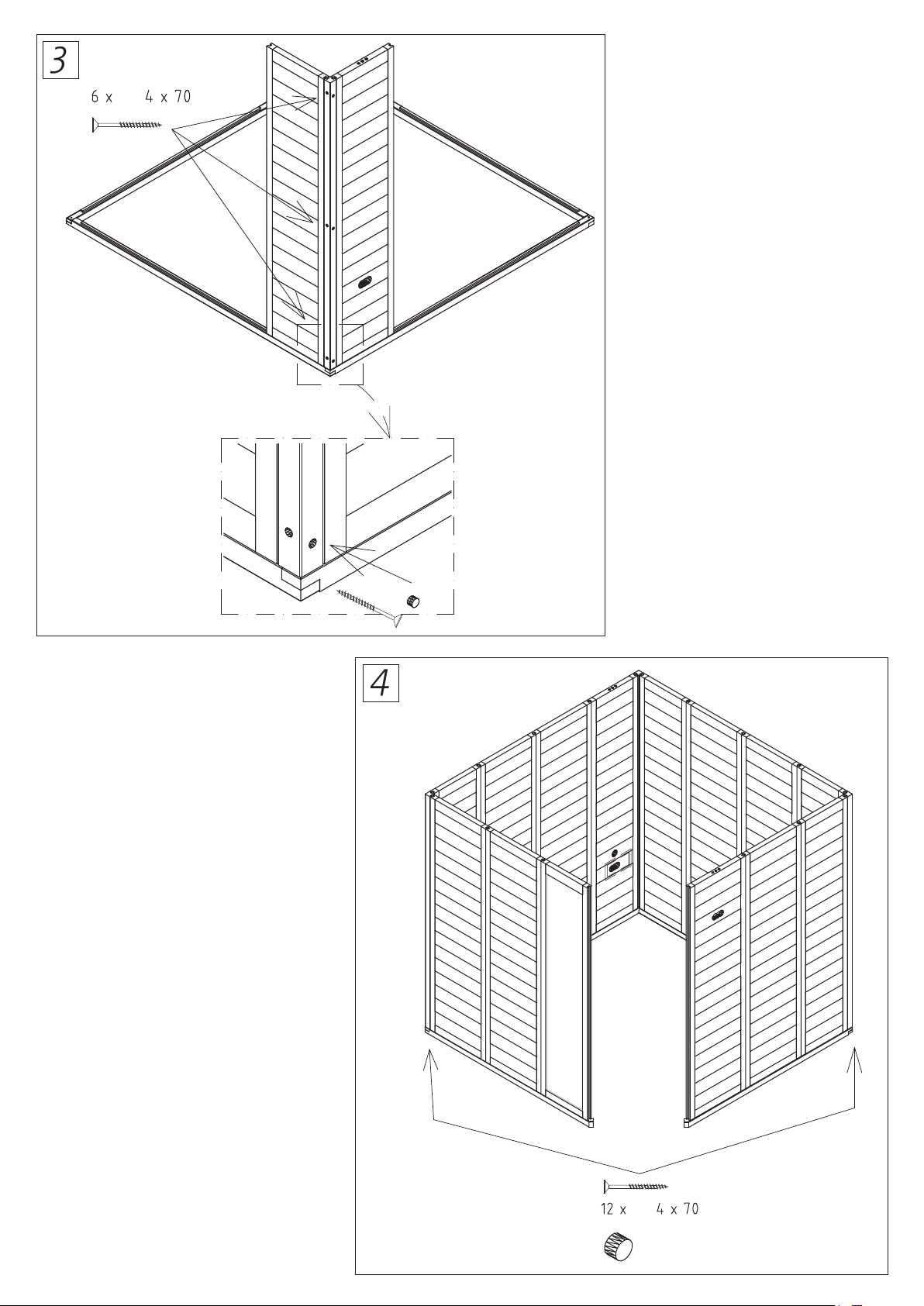

3
4
All manuals and user guides at all-guides.com

5
6
All manuals and user guides at all-guides.com

7
8
All manuals and user guides at all-guides.com

9
10
All manuals and user guides at all-guides.com

11
12
All manuals and user guides at all-guides.com

13
14
All manuals and user guides at all-guides.com
