Ingersoll-Rand 41 Series User manual

80167398
Edition 2
January 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
ES
Spécications du produit
FR
Especicações do Produto
PT
Air Screwdriver and Angle Wrench
41 Series

2 80167398_ed2
4
7
5
32
1
9
6
48h
PMAX
24h
8
1 m
10
1 m
11

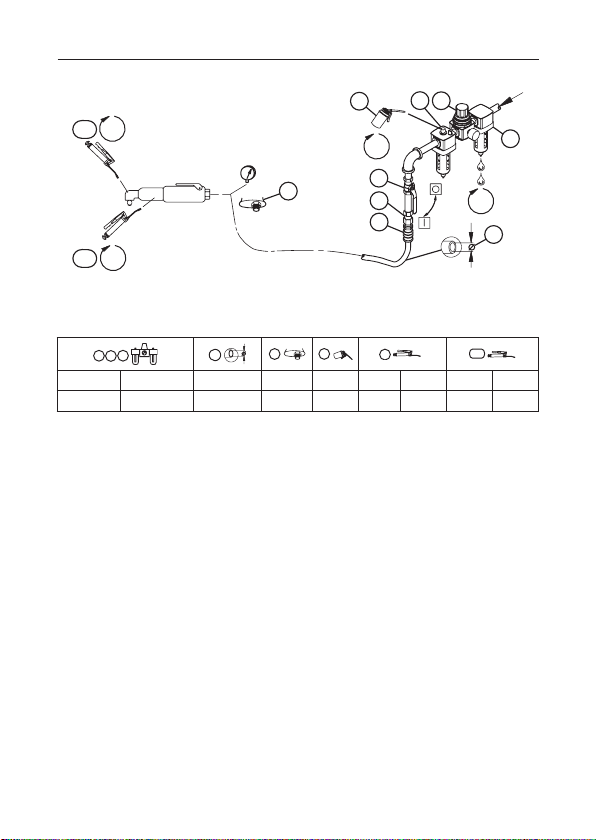

(Dwg. 16585820)
13
2
5
6
8
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3IR # cm3
C38121-800 C383D1-810 1/4 (6) 1/4 10 67 3 105 ---

80167398_ed2 EN-1
EN
Product Safety Information
Intended Use:
These tools are designed to install or remove threaded fasteners.
For additional information refer to Product Safety Information Manual Form 04585006.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Model Clutch Type Drive Free
Speed
Sound Level dB(A)
(ISO15744)
Vibration Level
(ISO28927)
Type Size rpm † Pressure (Lp) m/s²
41AA6LTH4 Auto shut o Hex 1/4” 600 74.0 < 2.5
41AA9LTH4 Auto shut o Hex 1/4” 900 74.0 < 2.5
41AA16LTH4 Auto shut o Hex 1/4” 1,600 74.0 < 2.5
41AA24LTH4 Auto shut o Hex 1/4” 2,400 74.0 < 2.5
41AA6LTS6 Auto shut o Square 3/8” 600 74.0 < 2.5
41AA9LTS6 Auto shut o Square 3/8” 900 74.0 < 2.5
41AA16LTS4 Auto shut o Square 1/4” 1,600 74.0 < 2.5
41AA24LTS4 Auto shut o Square 1/4” 2,400 74.0 < 2.5
† KpA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16585820 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - through tting
5. Hose diameter 11. Grease - disassembly required
6. Thread size

EN-2 80167398_ed2
EN
Clutch Adjustment
External
1. Rotate the External Adjustment Sleeve until opening in Housing is visible.
2. Rotate drive Spindle of Right Angle Housing until notch in Adjustment Washer is visible.
3. Insert No.1 Philips screwdriver in notch to turn gear teeth on Adjustment Nut.
4. Turning clockwise will decrease torque.
5. Turning counterclockwise will increase torque.
Internal
1. Remove Clutch Housing and Clutch Assembly from tool.
NOTICE
Clutch housing has left-hand threads.
2. With bit in Bit Holder, clamp bit in vise.
3. Clamp drive end of Driven Jaw in leather-covered or copper-covered vise jaws being careful
not to damage Driven Jaw.
4. Hold Clutch Assembly from turning. Then rotate Adjustment Nut with 7/8”wrench.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80167398_ed2 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Estas herramientas están diseñadas para extraer y montar elementos de sujeción roscados.
Para obtener más información, consulte el formulario 04585006 del manual de
información de seguridad del producto.
Los manuales pueden descargarse desde ingersollrandproducts.com.
Especicaciones del producto
Modelo(s) Tipo de
embrague
Accionamiento Velocidad
libre
Nivel Sonoro
dB(A)
(ISO15744)
Nivel de
Vibración
(ISO28927)
Tipo Tamaño rpm † Presión (Lp) m/s²
41AA6LTH4 Corte automático Hexagonal 1/4” 600 74.0 < 2.5
41AA9LTH4 Corte automático Hexagonal 1/4” 900 74.0 < 2.5
41AA16LTH4 Corte automático Hexagonal 1/4” 1,600 74.0 < 2.5
41AA24LTH4 Corte automático Hexagonal 1/4” 2,400 74.0 < 2.5
41AA6LTS6 Corte automático Cuadrado 3/8” 600 74.0 < 2.5
41AA9LTS6 Corte automático Cuadrado 3/8” 900 74.0 < 2.5
41AA16LTS4 Corte automático Cuadrado 1/4” 1,600 74.0 < 2.5
41AA24LTS4 Corte automático Cuadrado 1/4” 2,400 74.0 < 2.5
† KpA = 3dB de error
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para pruebas
reconocidos internacionalmente. Es posible que la exposición del usuario en una aplicación
especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in situ se
deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y lubricación
Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
de la herramienta en su entrada. Vacíe el condensado de las válvulas en los puntos inferiores
de la canalización, ltro de aire y depósito del compresor diariamente. Instale una válvula de
seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento
de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que
falle una manguera o de que se desconecte el acoplamiento. Consulte la ilustración 16585820 de
la página 2. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene
como h = horas, d = días y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Dispositivo de seguridad
3. Lubricante 9. Aceite
4. Válvula de corte de emergencia 10. Grasa: por el accesorio
5. Diámetro de la manguera 11. Grasa (se necesita desmontaje, consulte
las instrucciones de mantenimiento)
6. Tamaño de la rosca

ES-2 80167398_ed2
ES
Ajuste del embrague
Externo
1. Gire el manguito de ajuste externo hasta que se vea la abertura del alojamiento.
2. Gire el eje de accionamiento del alojamiento en ángulo derecho hasta que se vea la muesca
de la arandela de ajuste.
3. Inserte el destornillador número 1 de Philips en la muesca para girar los dientes de engranaje
de la tuerca de ajuste.
4. Al girar en el sentido de las agujas del reloj, disminuye el par.
5. Al girar en sentido contrario al de las agujas del reloj, aumenta el par.
Interno
1. Extraiga el alojamiento del embrague y el conjunto del embrague de la herramienta.
AVISO
El alojamiento del embrague dispone de roscas a la izquierda.
2. Con la broca en el portabrocas, encaje la broca en el tornillo de banco.
3. Encaje el extremo del dispositivo de accionamiento de la mordaza impulsada en los
engranajes de tornillo de banco recubiertos de cuero o cobre con cuidado de no dañar la
mordaza impulsada.
4. Sujete el conjunto del embrague para evitar que gire. A continuación, gire la tuerca de ajuste
con un a llave de 7/8”.
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

80167398_ed2 FR-1
FR
Consignes de sécurité du produit
Utilisation prévue :
Ces outils sont conçus pour le vissage/dévissage d’éléments de xation letés.
Pour des informations complémentaires, consultez le manuel 04585006 relatif aux
informations de sécurité du produit.
Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com.
Spécications du produit
Modèle(s) Type
d’embrayage
Entraînement Vit.
libre
Niveau Acoustique dB(A)
(ISO15744)
Niveau de
Vibration
(ISO28927)
Type Taille tr/min † Pression (Lp) m/s²
41AA6LTH4 Réglable à
coupure d’air Hex 1/4” 600 74.0 < 2.5
41AA9LTH4 Réglable à
coupure d’air Hex 1/4” 900 74.0 < 2.5
41AA16LTH4 Réglable à
coupure d’air Hex 1/4” 1,600 74.0 < 2.5
41AA24LTH4 Réglable à
coupure d’air Hex 1/4” 2,400 74.0 < 2.5
41AA6LTS6 Réglable à
coupure d’air Carré 3/8” 600 74.0 < 2.5
41AA9LTS6 Réglable à
coupure d’air Carré 3/8” 900 74.0 < 2.5
41AA16LTS4 Réglable à
coupure d’air Carré 1/4” 1,600 74.0 < 2.5
41AA24LTS4 Réglable à
coupure d’air Carré 1/4” 2,400 74.0 < 2.5
† KpA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 80167398_ed2
FR
Installation et lubrication
Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale
(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes
situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez
un raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an
d’empêcher les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache. Reportez-
vous au schéma 16585820et au tableau de la page 2. A frequência de manutenção é indicada
por uma seta circular e denida como h=horas, d=dias e m=meses de utilização real. Les
éléments sont identiés comme suit :
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement de sûreté pneumatique
3. Lubricateur 9. Huile
4. Vanne d’arrêt d’urgence 10. Graisse - dans le raccord
5. Diamètre du tuyau 11. Graisse (démontage nécessaire, cf.
instructions de maintenance)
6. Taille du letage
Réglage de l’embrayage
Externe
1. Faites tourner le manchon de réglage externe jusqu’à ce que l’ouverture du carter soit visible.
2. Faites tourner la broche d’entraînement du carter à angle droit jusqu’à ce que l’encoche de la
rondelle de réglage soit visible.
3. Insérez un tournevis cruciforme Nº 1 dans l’encoche pour faire tourner les dents de l’écrou de
réglage.
4. Tournez dans le sens horaire pour réduire le couple.
5. Tournez dans le sens anti-horaire pour augmenter le couple.
Commande interne
1. Retirez le carter et l’ensemble d’embrayage de l’outil.
AVIS
Le carter d’embrayage a un letage à gauche.
2. Avec un embout se trouvant dans le support, serrez-le dans un étau.
3. Serrez, en veillant à ne pas l’endommager, l’extrémité d’entraînement de l’embrayage dans
une pince munie de mordaches en cuir ou en cuivre.
4. Bloquez la rotation de l’ensemble d’embrayage. Faites ensuite tourner l’écrou de réglage à
l’aide d’une clé de 7/8”.
Pièces détachées et maintenance
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.

80167398_ed2 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Estas ferramentas destinam-se à remoção e à instalação de dispositivos roscados de xação.
Para obter informações mais detalhadas, consulte o manual com as informações de
segurança do produto, com a referência 04585006.
Pode transferir manuais do seguinte endereço da Internet: ingersollrandproducts.com.
Especicações do Produto
Modelo(s) Embraiagem
Tipo
Mecanismo de
accionamento
Velocidade
Livre
Nível de Ruído
dB(A)
(ISO15744)
Nível de
Vibrações
(ISO28927)
Tipo Tamanho rpm † Pressão (Lp) m/s²
41AA6LTH4 Corte
Automático Hexagonal 1/4” 600 74.0 < 2.5
41AA9LTH4 Corte
Automático Hexagonal 1/4” 900 74.0 < 2.5
41AA16LTH4 Corte
Automático Hexagonal 1/4” 1,600 74.0 < 2.5
41AA24LTH4 Corte
Automático Hexagonal 1/4” 2,400 74.0 < 2.5
41AA6LTS6 Corte
Automático Quadrado 3/8” 600 74.0 < 2.5
41AA9LTS6 Corte
Automático Quadrado 3/8” 900 74.0 < 2.5
41AA16LTS4 Corte
Automático Quadrado 1/4” 1,600 74.0 < 2.5
41AA24LTS4 Corte
Automático Quadrado 1/4” 2,400 74.0 < 2.5
† Incerteza de medida KpA = 3dB
AVISO
Os valores de vibração e ruído foram medidos de acordo com normas de teste
reconhecidas a nível internacional. A exposição relativamente ao utilizador numa
aplicação de ferramenta especíca pode divergir destes resultados. Por conseguinte,
deve proceder-se a medições no local, a m de determinar o nível de risco nessa aplicação
especíca.

PT-2 80167398_ed2
PT
Instalação e lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e do
reservatório do compressor. Instale uma protecção de corte de ar de segurança de tamanho
adequado a montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as
uniões de mangueiras que não estejam equipadas com um sistema interno de corte, para evitar que
as mangueiras chicoteiem em caso de rotura da mangueira ou de desligamento da união. Consulte
o desenho 16585820 e a tabela da página 2. A frequência de manutenção é indicada por uma seta
circular e denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 7. União
2. Regulador 8. Protecção de corte de ar de segurança
3. Lubricador 9. Óleo
4. Válvula de corte de emergência 10. Massa lubricante - através do bico de admissão
5. Diâmetro da mangueira 11. Massa lubricante (é necessário proceder à
desmontagem, consulte as instruções de manutenção)
6. Tamanho da rosca
Ajuste do embraiagem
Externo
1. Rode a manga de ajuste externa até que o orifício na caixa que visível.
2. Rode o veio de accionamento da caixa perpendicular até que a ranhura existente na anilha
de ajuste que visível.
3. Introduza a chave de fendas Philips n.º 1 na ranhura para girar os dentes da engrenagem na
porca de ajuste.
4. A rotação no sentido dos ponteiros do relógio diminui o binário de aperto.
5. A rotação no sentido contrário ao dos ponteiros do relógio aumenta o binário de aperto.
Interno
1. Remova a caixa da embraiagem e o conjunto da embraiagem para fora da ferramenta.
NOTA
A caixa da embraiagem tem rosca esquerda.
2. Com o acessório no Suporte de Acessórios, xe a peça num torno.
3. Fixe o veio da maxila accionada nas maxilas do torno, revestidas com cabedal ou cobre,
tendo cuidado para não danicar a maxila accionada.
4. Impeça a rotação do conjunto da embraiagem. Em seguida, rode a porca de ajuste com uma
chave de 7/8”(22,22 mm).
Peças e Manutenção
Uma vez terminada a vida útil da ferramenta, recomendamos que a ferramenta seja desmontada,
limpa de todo e qualquer lubricante e as peças sejam separadas de acordo com o respectivo
material, de modo a poderem se recicladas.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Notes:

ingersollrandproducts.com
© 2014 Ingersoll Rand
