Ingersoll-Rand QA1L High Torque Series User manual

80167406
Edition 3
January 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
Προδιαγραφές προϊόντος
EL
Specikacije izdelka
SL
Air Screwdriver
QA1L Series
Технические характеристики изделия
Informacje o produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii privind produsul
IИнформация за продукта
BG
RO
产品信息
ZH
Podaci o proizvodu
HR

2 80167406_ed3
4
7
5
32
1
9
6
48h
PMAX
24h
8
1 m
10

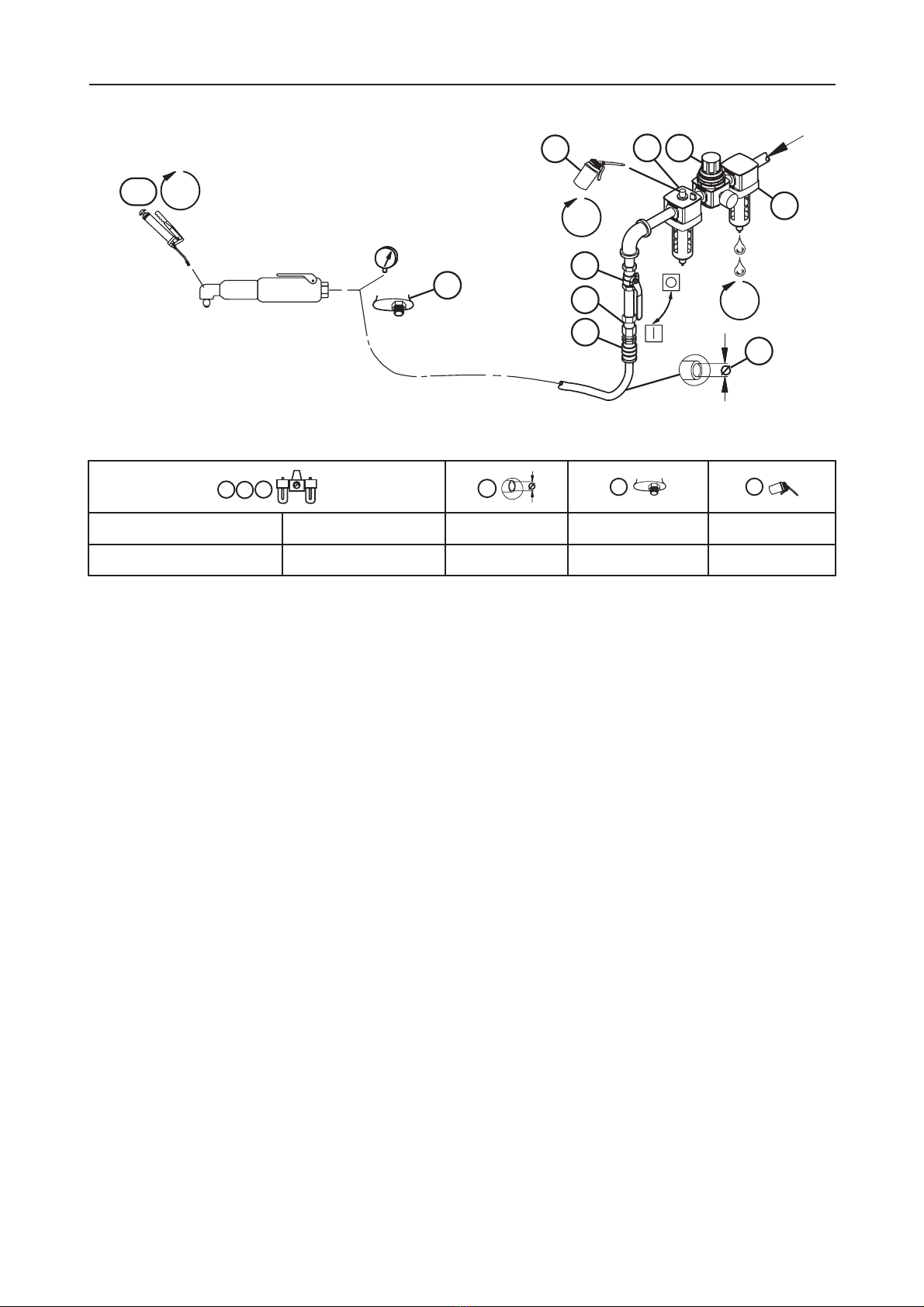

(Dwg. 16585861)
13
2
5
6
8
IR # - NPT IR # - BS inch (mm) NPT IR #
C38121-800 C381B1-800 1/4 (6) 1/4 10

80167406_ed3 EN-1
EN
Product Safety Information
Intended Use:
These tools are designed to install or remove threaded fasteners.
For additional information refer to Safety Information Manual Form 04585006.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Model(s)
Free Speed Sound Level dB(A)
(ISO15744)
Vibration Level
(ISO28927)
rpm † Pressure (Lp) m/s2
QA1L18 1,750 76.5 <2.5
QA1L12 1,270 78.3 <2.5
QA1L08 850 76.9 <2.5
QA1L05 500 77.3 <2.5
QA1L02 250 77.3 <2.5
QA1L05( )( )XL( ) 500 78.6 <2.5
QA1L02( )( )XL( ) 250 78.8 <2.5
† KpA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16585861 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-ovalve 9. Oil
5. Hose diameter 10. Grease - through tting

EN-2 80167406_ed3
EN
Clutch Adjustment
WARNING
Turn othe air supply and disconnect the air supply hose from the Tool before proceeding.
Rotate the Adjusting Hole Cover to expose the clutch adjusting hole in the Clutch Housing.
Insert a 1/4”hex wrench into the Spindle or a wrench on the square driver and rotate the
clutch mechanism until the area having an opening between the faces of the Clutch
Adjusting Nut Washer and Clutch Adjusting Nut is visible.
Using a screwdriver that has a #1 Philips tip, insert the tip of the screwdriver into the opening
and rotate the screwdriver to adjust the Clutch. Rotate the screwdriver clockwise to decrease
Clutch Spring tension and torque and counterclockwise to increase the tension and torque.
NOTICE
The most satisfactory adjustment is usually obtained by using the tool on the actual
application and increasing or decreasing the delivered torque until the desired setting
is reached. In any event, it is recommended that nal adjustment be made by gradual
progression.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
1.
2.
3.

80167406_ed3 EN-3
EN
Model Identication
MODEL IDENTIFICATION
Tool Style
QA *$(# 1 #2#./& (# L #2#.
0.0
    
S 10+)0&!%10+ C 1/%&+*(10!% D &.#!0.&2#
1 1&!'#(#/# 4 -1.#.&2# 6 -1.#.&2# 9 &.##0#*0 #3&0+("#.
L .$# S )((
D #)+.4%&, B *(#0
Rotation
Throttle
Clutch
Angle Head
Accessory
Free Speed
Bit Holder
or Driver
QA 1 L 12 S 1 LD
MODEL IDENTIFICATION - QA1L High Torque Models
Tool Style
QA *$(# 1 (#2#./& (# L #2#.
0.0
 
S 10+)0&! %10+ C 1/%&+*(10!%
11&!'#(#/# 6 -1.#.&2# 9&.##0#*0 #3&0+("#.
XL.$# D #)+.4%&,
B *(#0
Rotation
Throttle
Clutch
Angle Head
Accessory
Free Speed
Bit Holder
or Driver
QA 1 L 05 S 1 LD

ES-1 80167406_ed3
ES
Información de Seguridad Sobre el Producto
Uso indicado:
Estas herramientas están diseñadas para extraer y montar elementos de sujeción roscados.
Para obtener más información, consulte el formulario 04585006 del manual de
información de seguridad del producto.
Los manuales pueden descargarse desde ingersollrandproducts.com
Especicaciones del Producto
Modelo(s)
Velocidad
libre
Nivel sonoro dB(A)
(ISO15744)
Nivel de
vibración
(ISO28927)
rpm † Presión (Lp) m/s2
QA1L18 1,750 76.5 < 2.5
QA1L12 1,270 78.3 < 2.5
QA1L08 850 76.9 < 2.5
QA1L05 500 77.3 < 2.5
QA1L02 250 77.3 < 2.5
QA1L05( )( )XL( ) 500 78.6 < 2.5
QA1L02( )( )XL( ) 250 78.8 < 2.5
† KpA = 3dB de error
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice
un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno
para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 16585861 y la tabla en la página 2.La frecuencia
de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricante 8. Dispositivo de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa: por el accesorio

80167406_ed3 ES-2
ES
Ajuste del Embrague

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Gire la cubierta del oricio de ajuste para destapar el oricio de ajuste del alojamiento del
embrague.
Inserte una llave hexagonal de 1/4” en el eje o una llave del dispositivo de accionamiento
cuadrado y gire el mecanismo del embrague hasta que se vea la zona que tiene una abertura
entre las dos caras de la arandela de la tuerca de ajuste del embrague y la tuerca de ajuste.
Al utilizar un destornillador que tenga una punta número 1 de Philips, inserte la punta en la
abertura y gire el destornillador para ajustar el embrague. Gire el destornillador en el sentido
de las agujas del reloj para disminuir la tensión del muelle del embrague y del par y gírelo en
el otro sentido para aumentarlos.

Normalmente, se obtiene un ajuste óptimo al utilizar la herramienta en la aplicación
real y aumentando o disminuyendo el par aplicado hasta que se alcance el ajuste
deseado. En cualquier caso, se recomienda que se realice el ajuste nal mediante
una progresión gradual.
Piezas y Mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
1.
2.
3.

ES-3 80167406_ed3
ES
Identicación de Modelos
ASIDENTIFICACIÓN DEL MODELO
Tipo de herramienta
QA (Ángulo) 1 (Reversible) L (Palanca de inicio) 18 (1750)
12 (1270) 08 (0850) 05 (0500) 02 (0250)
S (Corte automático) C (Cojín del embrague) D (Accionamiento directo)
1 (Liberación rápida de 1/4") 4 (Dispositivo de accionamiento cuadrado 1/4") 6 (Dispositivo de accionamiento cuadrado 3/8") 9 (Fallo del cable del portabrocas hexagonal de 1/4")
L (Grande) S (Pequeño)
D (Chip de memoria) B (1/4-19 Entrada BSPT)
Giro
Mando
Embrague
Cabeza angular
Accesorio
Velocidad libre
Portabrocas o
dispositivo de
accionamiento
QA 1 L 12 S 1 LD
Modelos de par máximo de QA1L
Tipo de herramienta
QA (Ángulo) 1 (Reversible) L (Palanca de inicio) 05 (0500)
02 (0250)
S (Corte automático) C (Cojín del embrague)
1 (Liberación rápida de 1/4") 6 (Dispositivo de accionamiento cuadrado 3/8") 9 (Fallo del cable del portabrocas hexagonal de 1/4")
XL (Grande) D (Chip de memoria)
B (1/4-19 Entrada BSPT)
Giro
Mando
Embrague
Cabeza angular
Accesorio
Velocidad libre
Portabrocas o
dispositivo de
accionamiento
QA 1 L 05 S 1 LD

80167406_ed3 FR-1
FR
Informations de Sécurité du Produit
Utilisation prévue:
Ces outils sont conçus pour le vissage/dévissage d’éléments de xation letés.
Pour plus d’informations, consultez le manuel d’informations de sécurité du produit
- Formulaire 04585006.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Spécications du Produit
Modèle(s)
Vitesse
libre
Niveau acoustique
dB (A)
(ISO15744)
Niveau de vibration
(ISO28927)
rpm † Pression (Lp) m/s2
QA1L18 1,750 76.5 <2.5
QA1L12 1,270 78.3 <2.5
QA1L08 850 76.9 <2.5
QA1L05 500 77.3 <2.5
QA1L02 250 77.3 <2.5
QA1L05( )( )XL( ) 500 78.6 <2.5
QA1L02( )( )XL( ) 250 78.8 <2.5
† KpA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16585861 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement de sûreté pneumatique
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse - dans le raccord

FR-2 80167406_ed3
FR
Réglage de L’embrayage
AVERTISSEMENT
Coupez l’alimentation en air et débranchez le tuyau de l’outil avant de poursuivre.
Tournez le couvercle de l’orice de réglage pour exposer l’orice de réglage de l’embrayage
dans le carter d’embrayage.
Insérez une clé hexagonale de 1/4”dans la broche ou une clé sur le carré d’entraînement
et faites tourner le mécanisme d’embrayage jusqu’à ce que l’espace ayant une ouverture
entre les faces de la rondelle de l’écrou de réglage de l’embrayage et l’écrou lui-même soient
visibles.
Insérez la pointe d’un tournevis cruciforme Nº 1 dans l’ouverture et faites tourner le tournevis
pour régler l’embrayage. Faites tourner le tournevis dans le sens horaire pour réduire la ten-
sion et le couple du ressort d’embrayage et dans le sens inverse pour augmenter la tension
et le couple.

Le meilleur réglage est en général obtenu en utilisant l’outil dans une application
réelle et en augmentant ou en diminuant le couple produit jusqu’à ce que le réglage
désiré soit atteint. Quel que soit le cas, il est recommandé d’eectuer le réglage nal
de façon progressive.
Pièces Détachées et Maintenance
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les
pièces et de trier ces dernières par matériau de manière à pouvoir les recycler.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.
1.
2.
3.

80167406_ed3 FR-3
FR
Identication des Modèles
IDENTIFICATION DU MODELE
Type d'outil
QA (Angle) 1 (Réversible) L (Démarrage
par levier)
18 (1750) 12 (1270) 08 (0850) 05 (0500) 02 (0250)
S (Arrêt automatique) C (Réglable à billes) D (Entraînement direct)
1 (Mandrin rapide 1/4"hex) 4 (Carré d'entraînement 1/4") 6 (Carré d'entraînement 3/8") 9 (Porte embout hex.
à cliquet 1/4")
L (Grand) S (Petit)
D (Puce mémoire) B (Entrée 1/4-19 BSPT)
Rotation
Régulateur
Embrayage
Tête d'angle
Accessoire
Vit. libre
Porte-embout
ou mandrinor Driver
QA 1 L 12 S 1 LD
Modèles QA1L à couple élevé
Type d'outil
QA (Angle)1(Réversible) L (Démarrage
par levier)
05 (0500) 02 (0250)
S (Arrêt automatique) C (Réglable à billes) 1 (Mandrin rapide 1/4"hex)
6 (Carré d'entraînement 3/8") 9 (Porte embout hex. à cliquet 1/4")
XL (Grand) D(Puce mémoire)
B(Entrée 1/4-19 BSPT)
Rotation
Régulateur
Embrayage
Tête d'angle
Accessoire
Vit. libre
Porte-embout
ou mandrinor Driver
QA 1 L 05 S 1 LD

IT-1 80167406_ed3
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione d’uso:
Questi utensili sono progettati per operazioni di estrazione e installazione di
dispositivi di ssaggio lettati.
Per ulteriori informazioni, consultare il modulo 04585006 del Manuale contenente le
informazioni sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche prodotto
Modello/i Velocità
a vuoto
Livello acustico
dB (A)
(ISO15744)
Vibrazioni Livello
(ISO28927)
QA1L18 1,750 76.5 <2.5
QA1L12 1,270 78.3 <2.5
QA1L08 850 76.9 <2.5
QA1L05 500 77.3 <2.5
QA1L02 250 77.3 <2.5
QA1L05( )( )XL( ) 500 78.6 <2.5
QA1L02( )( )XL( ) 250 78.8 <2.5
† KpA = incertezza misurazione 3dB

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno spe-
cico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utiliz-
zare le misurazioni in loco per determinare il livello di pericolo della specica applicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16585861 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata
da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro dell’aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Ingrassatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10 Ingrassaggio – attraverso il raccordo

80167406_ed3 IT-2
IT
Regolazione Frizione

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle
istruzioni originali.
Ruotare il tappo copriforo sull’alloggiamento frizione no a mettere allo scoperto il foro di
regolazione.
Inserire una chiave esagonale da 1/4”nel mandrino o una chiave sul porta punta quadrato e
ruotare il meccanismo della frizione nché non sia visibile l’area con un’apertura tra le super-
ci della rondella del dado di regolazione frizione e del dado di regolazione frizione.
Con un cacciavite con punta Philips n. 1, inserire quest’ultima nell’apertura e ruotare il cac-
ciavite per regolare la frizione. Ruotare il cacciavite in senso orario per ridurre la tensione della
molla della frizione e la coppia e in senso antiorario per aumentare la tensione e la coppia.

La regolazione più soddisfacente si ottiene solitamente usando l’utensile sull’applicazione
vera e propria e aumentando o riducendo la coppia fornita nché non si raggiunge
l’impostazione desiderata. In ogni caso, si raccomanda di eettuare la regolazione nale
con gradualità.
Ricambi e Manutenzione
Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e
separare i pezzi in base al materiale con il quale sono costituiti, in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al rivenditore Ingersoll Rand più vicino.
1.
2.
3.

IT-3 80167406_ed3
IT
Identicazione Modello
IDENTIFICAZIONE MODELLO
Tipo utensile
QA (angolo) 1(Reversibile) L(Avvio leva) 18 (1750)
12 (1270) 08 (0850) 05 (0500) 02 (0250)
S(Arresto automatico) C(Frizione cuscinetto) D(Attacco diretto)
1(Rilascio rapido da 1/4") 4(Attacco quadro da 1/4") 6(Attacco quadrato da 3/8") 9(Porta punta esagonale con
dente di arresto filo da 1/4")
L(Grande) S(Piccolo)
D(Chip di memoria) B(1/4- ingresso 19 BSPT)
Rotazione
Farfalla
Frizione
Testa angolare
Accessorio
Velocità a vuoto
Porta punta
o Driver
QA 1 L 12 S 1 LD
Modelli con coppia alta QA1L
Tipo utensile
QA (angolo) 1(Reversibile) L(Avvio leva) 05 (0500)
02 (0250)
S (Arresto automatico) C (Frizione cuscinetto)
1 (Rilascio rapido da 1/4") 6 (Attacco quadrato da 3/8") 9 (Porta punta esagonale con dente di arresto filo da 1/4")
XL (Grande) D(Chip di memoria)
B(1/4- ingresso 19 BSPT)
Rotazione
Farfalla
Frizione
Testa angolare
Accessorio
Velocità a vuoto
Porta punta
o Driver
QA 1 L 05 S 1 LD

80167406_ed3 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Werkzeuge wurden zum Entfernen und Installieren geschraubter Befestigungselemente
entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04585006 im Handbuch
Produktsicherheitsinformationen.
Handbücher können unter ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell(e) Nenndrehzahl Schallpegel dB (A)
(ISO15744)
Schwingungs intensität
(ISO28927)
rpm † Druck (Lp) m/s2
QA1L18 1,750 76.5 <2.5
QA1L12 1,270 78.3 <2.5
QA1L08 850 76.9 <2.5
QA1L05 500 77.3 <2.5
QA1L02 250 77.3 <2.5
QA1L05( )( )XL( ) 500 78.6 <2.5
QA1L02( )( )XL( ) 250 78.8 <2.5
† KpA = 3dB Messunsicherheit
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16585861 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindemaß
2. Regler 7. Verbindung
3. Schmiereinrichtung 8. Sicherheits-Druckluftsicherung
4. Not-Absperrventil 9. Öl
5. Schlauchdurchmesser 10. Fett - durch Nippel

DE-2 80167406_ed3
DE
Kupplungseinstellung
WARNUNG
Die Druckluftzufuhr stoppen und den Zufuhrschlauch vom Werkzeug trennen, bevor
fortgefahren wird.
Die Abdeckung der Einstellönung am Kupplungsgehäuse drehen, um die Einstellönung
freizulegen.
Einen 1/4”Sechskantschlüssel in der Welle oder einen Schlüssel auf dem Vierkantantrieb
einsetzen und den Kupplungsmechanismus drehen, bis eine Önung zwischen den Flächen
der Scheibe der Kupplungseinstellmutter und der Kupplungseinstellmutter zu sehen ist.
Die Spitze eines Kreuzschlitz-Schraubendrehers Nr.1 in die Önung einführen und den
Schraubendreher drehen, um die Kupplung einzustellen. Den Schraubendreher im Uhrzei-
gersinn drehen, um die Spannung der Kupplungsfeder und das Drehmoment zu verringern,
und gegen den Uhrzeigersinn, um die Spannung der Kupplungsfeder und das Drehmoment
zu steigern.

Die bestmögliche Einstellung wird gewöhnlich dadurch erreicht, indem das
Werkzeug bei der aktuellen Verwendung benutzt wird und dabei das gelieferte
Drehmoment gesteigert oder gesenkt wird, bis die gewünschte Einstellung erreicht
ist. In jedem Fall ist zu empfehlen, die Endeinstellung schrittweise durchzuführen.
Teile und Wartung
Ist die Lebensdauer des Werkzeugs beendet, wird empfohlen, es auseinander zu bauen,
zu entfetten und die Teile nach Materialien zu trennen, damit sie recycelt werden können.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.
Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungs- und
Reparatur-Center durchgeführt werden.
Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine
entsprechende Werksvertretung.
1.
2.
3.

80167406_ed3 DE-3
DE
Modelangebot
MODELLKENNZEICHNUNG
Art des Werkzeugs
QA (Winkel) 1 (umschaltbar) L (Starthebel) 18 (1750)
12 (1270) 08 (0850) 05 (0500) 02 (0250)
S (Automatische Sperre) C (Bremskupplung) D (Direktantrieb)
1 (1/4" Schnelllösung) 4 (1/4" Vierkantantrieb) 6 (3/8" Vierkantantrieb) 9 (1/4" Sechskant-Bithalter,
drahtgesperrt)
L (groß) S (klein)
D (Memorychip) B (1/4-19 BSPT Einlass)
Drehung
Drücker
Kupplung
Winkelkopf
Zubehör
Nenndrehzahl
Bithalter oder
Antrieb
QA 1 L 12 S 1 LD
QA1L Modelle mit hohem Drehmoment
Art des Werkzeugs
QA (Winkel) 1 (umschaltbar) L (Starthebel) 05 (0500)
02 (0250)
S (Automatische Sperre) C (Bremskupplung)
1 (1/4" Schnelllösung) 6 (3/8" Vierkantantrieb) 9 (1/4" Sechskant-Bithalter, drahtgesperrt)
XL (groß) D (Memorychip)
B (1/4-19 BSPT Einlass)
Drehung
Drücker
Kupplung
Winkelkopf
Zubehör
Nenndrehzahl
Bithalter oder
Antrieb
QA 1 L 05 S 1 LD

NL-1 80167406_ed3
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Dit gereedschap is bedoeld om schroefdraadbevestigingen te verwijderen en te plaatsen.
Zie formulier 04585006 van de productveiligheidshandleiding voor aanvullende
informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com
Produktspesikasjoner
Model(len)
Onbelast
toerental
Geluidsniveau dB (A)
(ISO15744)
Trillingsniveau
(ISO28927)
rpm † Druk (Lp) m/s2
QA1L18 1,750 76.5 <2.5
QA1L12 1,270 78.3 <2.5
QA1L08 850 76.9 <2.5
QA1L05 500 77.3 <2.5
QA1L02 250 77.3 <2.5
QA1L05( )( )XL( ) 500 78.6 <2.5
QA1L02( )( )XL( ) 250 78.8 <2.5
† Meetonnauwkeurigheid bij † KpA = 3dB

Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.
Installatie en Smering
Om de maximale bedrijfsdruk ( PMAX) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met
de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke
slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een
slang valt of een koppeling losraakt. Zie tekening 16585861 en tabel op pagina 2.
De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen
en m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Tapmaat
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Debiet-afslagklep
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Vet - door nippel

80167406_ed3 NL-2
NL
Koppeling Afstellen

Koppel de luchttoevoer los van het gereedschap voordat u verder gaat.

Draai de afdekking van de afstelopening om de afstelopening in het koppelingshuis bloot te
leggen.
Steek een 1/4”inbussleutel in de spil of een sleutel op de vierkante aandrijving en draai het
koppelingsmechanisme totdat het gebied met een opening tussen de oppervlakken van de
afstelmoersluitring en afstelmoer zichtbaar is.
Steek het uiteinde van een schroevendraaier met een #1 Philips-uiteinde in de opening en
draai de schroevendraaier om de koppeling af te stellen. Draai de schroevendraaier met de
klok mee om de spanning van de koppelingsveer en het aandraaimoment te verlagen en
tegen de klok in om deze te vergroten.

De beste afstelling wordt doorgaans verkregen door het gereedschap gewoon te
gebruiken om de gewenste schroeven aan te draaien, en daarbij het aandraaimoment
te verhogen en verlagen tot de gewenste stand is bereikt. Aangeraden wordt om de
uiteindelijke afstelling in geleidelijke stappen uit te voeren.
Onderdelen en Onderhoud
Als het gereedschap niet meer wordt gebruikt vanwege ouderdom, slijtage of defecten,
wordt u geadviseerd het gereedschap te demonteren en de onderdelen te ontvetten en te
scheiden voor recycling.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Voor alle communicatie wordt u verwezen naar de dichtstbijzijnde Ingersoll Rand vestiging of
dealer.
1.
2.
3.

NL-3 80167406_ed3
NL
Modelindenticatie
TYPEAANDUIDING
Gereedschapssoort
QA (Haaks) 1 (Omkeerbaar) L (Hendelstart) 18 (1750)
12 (1270) 08 (0850) 05 (0500) 02 (0250)
S (Automatische afslag) C (Slipkoppeling) D (Directe aandrijving)
1 (1/4" snelkoppeling) 4 (1/4" vierkante aandrijving) 6 (3/8" vierkante aandrijving) 9 (1/4" draadblokkeer-zeskantbithouder)
L (Groot) S (Klein)
D (Geheugenchip) B (1/4-19 BSPT-inlaat)
Rotatie
Druknop/hendel
Koppeling
Haakse kop
Accessoire
Onbelast toerental
Bithouder of
aandrijving
QA 1 L 12 S 1 LD
QA1L-modellen met hoog aandraaimoment
Gereedschapssoort
QA (Haaks) 1 (Omkeerbaar) L (Hendelstart) 05 (0500)
02 (0250)
S (Automatische afslag) C (Slipkoppeling)
1 (1/4" snelkoppeling) 6 (3/8" vierkante aandrijving) 9 (1/4" draadblokkeer-
zeskantbithouder)
XL(Groot) D (Geheugenchip)
B (1/4-19 BSPT-inlaat)
Rotatie
Druknop/hendel
Koppeling
Haakse kop
Accessoire
Onbelast toerental
Bithouder of
aandrijving
QA 1 L 05 S 1 LD
