Inline 79998 User manual
Anleitung
Artikel 79998
InLine® Tester für BNC, RJ11, RJ45
Der InLine
Tester ist ein praktischer Begleiter für jeden Netzwerk
-
Techniker und Installateur. Dieses
praktische Werkzeug ermöglicht es, auf einfache Art und Weise, Pin
-
Belegungen von 10BaseT
und 10Base
-
2 Datenkabeln zu überprüfen, sowie mit RJ
-
45 und RJ
-
11 Steckertechnik konfektionierte Kabel auf richtige
Kontaktierung zu testen. Weiter ist es möglich 258A, TIA
-
568A/568B und Token Ring konforme
Verkabelungen zu testen, indem das sendende Ende
mit dem dazugehörigen empfangenden Ende
verglichen wird. Mit der Remote ist es leicht möglich, Kabel von einem Mehrfachverteiler aus oder von einer
Wanddurchführung über große Distanzen zu testen. Somit ermöglicht Ihnen der Tester einfach und schnell
Kabe
lunterbrechungen, Kurzschlüsse und Fehler in der Pin
-
Belegung aufzudecken und so kostbaren
Arbeitsaufwand bei der Fehlersuche im Netzwerk einzusparen.
Produkteigenschaften
Das Tester
-
Kit testet die korrekte Pin
-
Belegung von 10BaseT und 10Base
-
2 Netzwerkv
erkabelungen,
sowie mit RJ
-
45 und RJ
-
11 konfektionierten Kabeln, TIA
-
586A/586B und Token Ring Verkabelung
Leicht ablesbarer Kabelstatus, der Kabelunterbrechungen, Kabelkurzschlüsse und Belegungsfehlern
anzeigt
Mit der Remote ist es möglich Kabel mit großen
Längen zu überprüfen und zu testen, die bei Patch
Panels und Wanddurchführungen schnell entstehen
Das
Kit kann die Integrität der Kabelschirmung testen
Manueller (Schrittweiser) sowie automatischer Test ist möglich

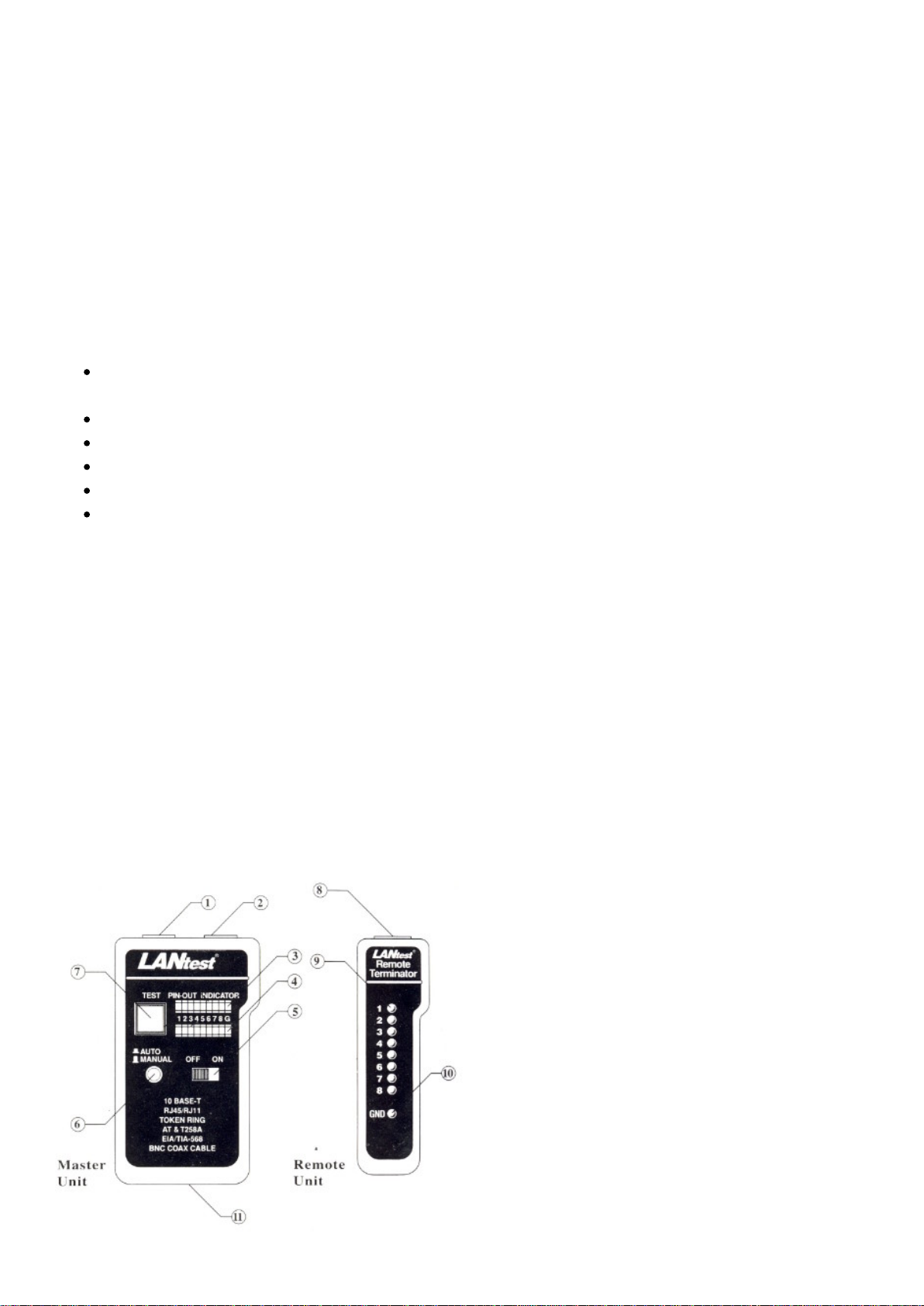

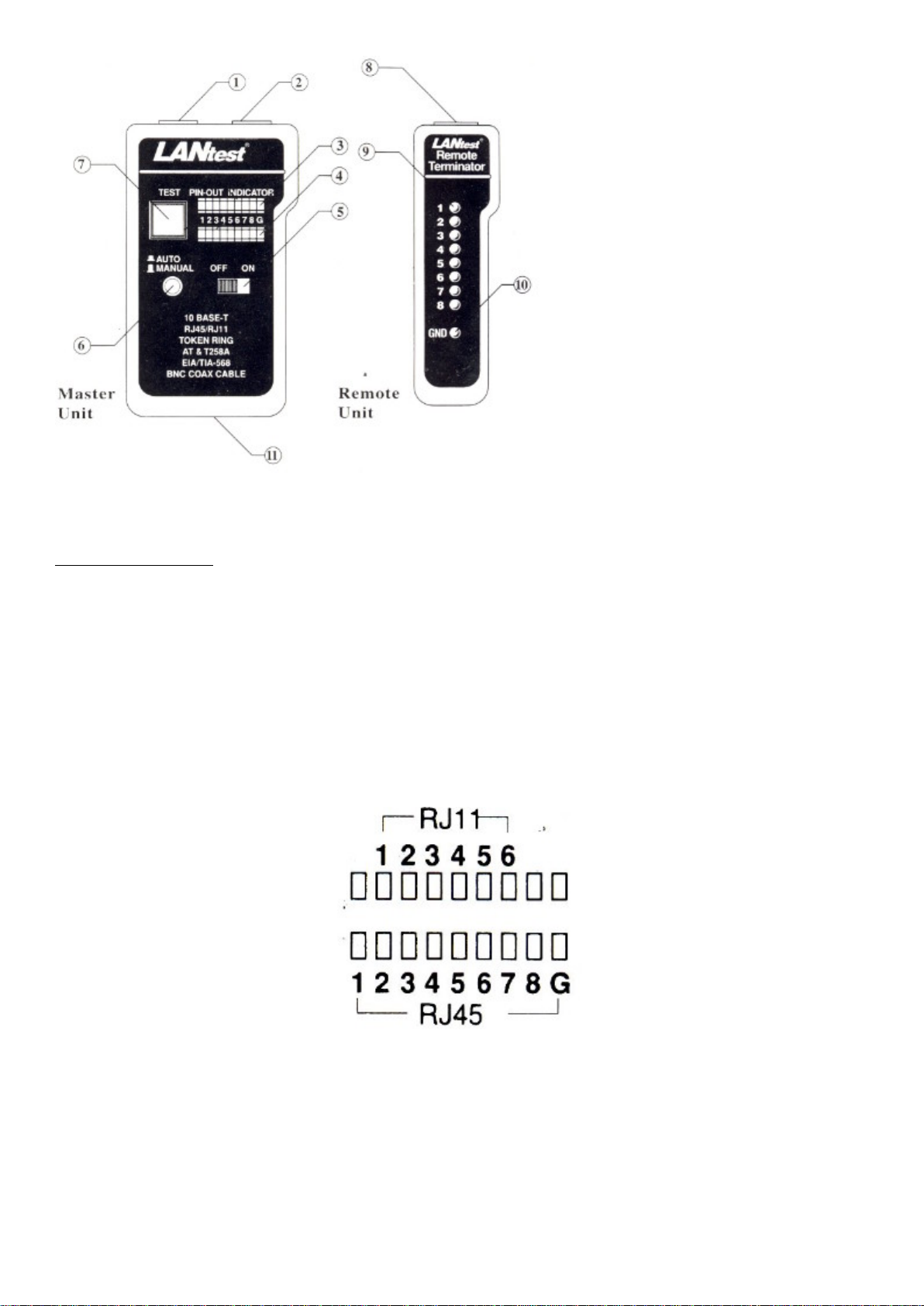

Produktbeschreibung
1.
RJ
-
45 Anschluss
2.
RJ
-
45 Anschluss
3.
LED Anzeige für Sendeseite (Anschluss 1)
4.
LED Anzeige für Empfangsseite (Anschluss 2)
5.
EIN
-
/AUS
-
Schalter
6.
LED Scanning Schalter (auto/manuell)
7.
TEST S
chalter für manuelle Prüfung
8.
RJ
-
45 Anschluss
an der Remoteeinheit
9.
LED Anzeige für Empfängerseite
10.
Erdungs
-
LED für Empfangsseite
11.
Batteriefach (9V)
Rückseite
Betrieb und Test
1. 10BaseT Kabeltest
Schritt 1
Stecken Sie ein Ende des Testkabels in die Testquelle die mit einem Pfeil gekennzeichnet ist ein und
verbinden Sie es mit der anderen RJ
-
45
Buchse des Gerätes.
Schritt 2
Schalten Sie den Stromschalter ein, nun wird die Scan
-
Sequenz eingeleitet. Wenn der Auto/Manual Schalter
auf Manual steht, wird der Pin 1 (LED) aufleuchten. Die LEDs sollten in der unten abgebildeten Weise
gelesen werden. Dab
ei muss zwischen RJ11 und RJ45 Kabeln
unterschieden werden.
Schritt 3
Wechseln Sie mit Hilfe des AUTO/MANUAL Schalters in den Automatik
-
Betrieb.
Schritt 4
Nun leuchten beide LED
-
Leisten auf und zeigen die Pin Belegung des Testkabels an.
Schritt 5
Les
en Sie bitte das Ergebnis von der LED
-
Leiste ab Konnten Sie die Ergebnisse nicht beim ersten
Testdurchlauf ablesen, so können Sie einen weiteren automatischen Test durchführen, oder im Handbetrieb
jeden einzelnen Pin testen.

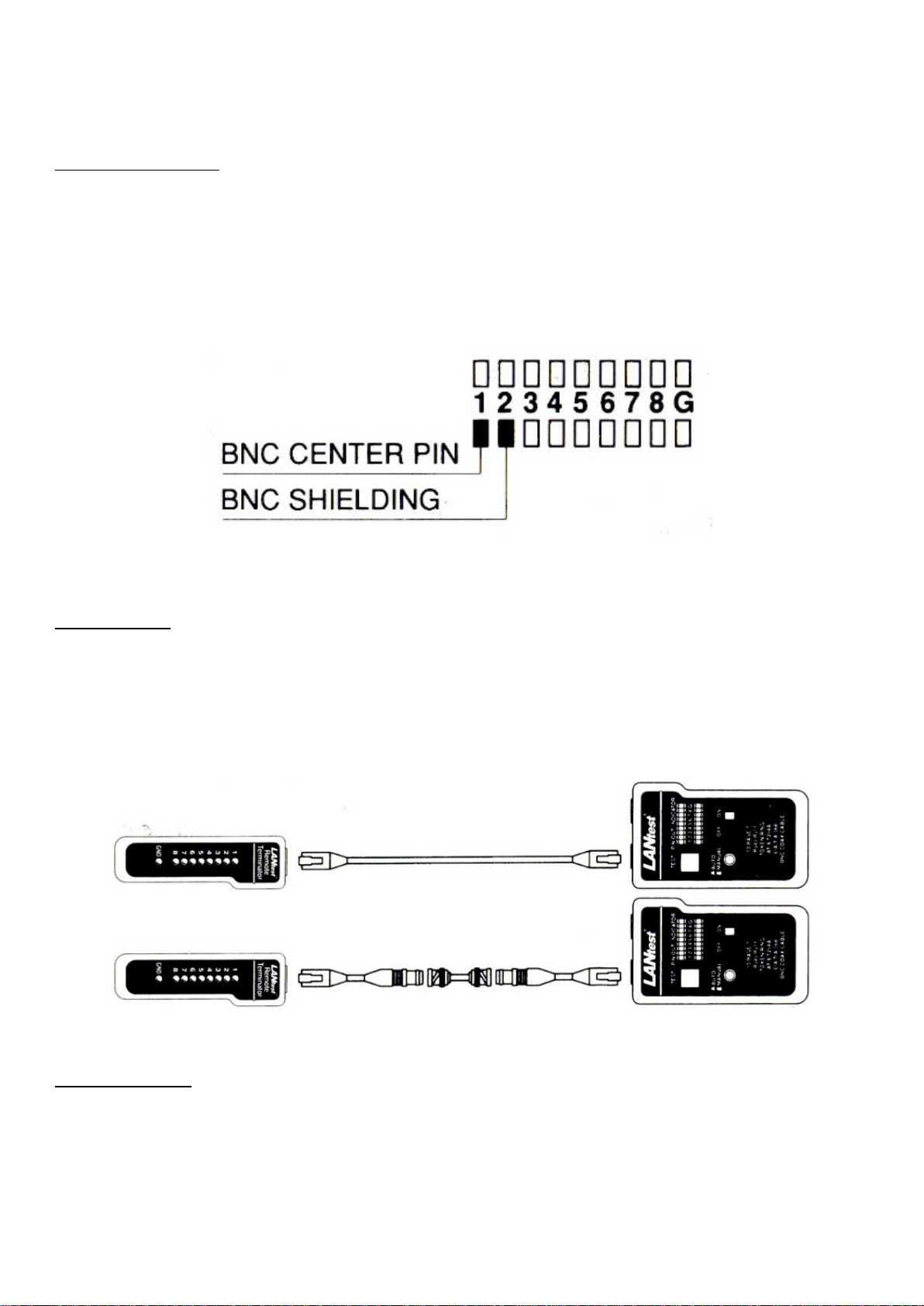

2. 10Base
-
2 Kabeltest
Schritt
1
Schließen Sie die im Lieferumfang enthaltenen BNC Adapterkabel an die RJ
-
45 Buchsen an.
Schritt 2
Folgen Sie den Anweisungen des 10BaseT Kabeltests
Hinweis: Pin 1 entspricht dem Kupferkern des BNC Kabels, Pin 2 ist die Abschirmung.
Schritt 3
Da das
BNC Datenkabel nur über zwei Leitungen verfügt sollten Sie den Test im Handbetrieb durchführen.
3. Remote Test
Schritt 1
Schließen Sie ein Ende des zu testenden Kabels an die Testquelle an, dieses ist mit einem Pfeil
gekennzeichnet, das andere Ende des T
estkabels muss an die RJ
-
45 Buchsen der Testsonde angeschlossen
werden.
Wenn Sie den Test alleine durchführen, sollten Sie dies im Automatikbetrieb tun.
4.
Loop
-
Back
-
Test
Testen eines Kabels ohne Remote Einheit:
Darstellung eines Loop
-
Back
-
Tests
(Dieser Test ist in der Regel nur bei nicht verlegten Kabeln möglich.)
1.
Stecken Sie ein Ende des Kabels in den Steckplatz der Haupteinheit der mit TX (=transmitting)
beschriftet ist und das andere Ende in den Steckplatz der mit RX (= receiving) beschriftet
ist.
2.
W
enn in der unteren Zeile des Display die LED´s gleichzeitig mit den oberen aufleuchten, dann sind
die einzelnen Adern des Kabels korrekt verdrahtet.
Testergebnisse
Kabelintegrität
Pin 2 ist angeschlossen
Unterbrechung
Pin 2 ist offen
Kurzschluss
Pin 2 und 3 sind kurzgeschlossen
Verkabelungsfehler
Pin 3 und 6 sind fehlerhaft verkabelt, Pin 3 ist auf Pin 6 gelegt
Warnung
Bitte benutzen Sie das Testgerät nicht bei angeschlossenen Kabeln die sich im Betrieb befinden. Das Gerät
könnt
e beschädigt werden!
Bitte entfernen Sie die Batterien aus dem Testgerät, wenn Sie es über einen
längeren Zeitraum hinweg nicht benutzen.
Manual
Item No.
79998
InLine® Tester for BNC, RJ11, RJ45
The
InLine®
Network Cable Tester is an innovative,
practical tester that
can easily read the correct pin
configuration of 10BASE
-
T, 10BASE
-
2,
RJ45/RJ11 modular, 258A, TIA
-
568A/568B and Token Ring cables by
comparing one transmitting end to the corresponding receiving end.
The included remote terminator
allows
the user to test installed cable
either at a wall jack or a patch panel. Verifying continuity and testing
for
faults such as open, shorted and crossed pairs has never been
easier and more affordable.
Features
Displays the actual pin configuration
of 10BASE
-
T and 10BASE
-
2 Ethernet, RJ45/RJ11 modular,
258A, TIA
-
568A/568B and Token Ring cables
Provides easy to read continuity and fault status display
Checks for continuity, open wire, shorted pair and crossed pair faults
Allows for remote testing of in
stalled cables from wall jack or patch
panel
Tests shield wire integrity
Auto or manual scanning
Produktbeschreibung
1.
RJ45 JACK
2.
RJ45 JACK
3.
LED Display for Sourcing End Jack1)
4.
LED Di
splay for Receiving Rnd (Jack2)
5.
Power Switch
6.
LED Scanning
Mode switch
(auto
/man
ual
)
7.
TEST Switch for manual Scan
8.
RJ45 JACK
9.
LED Display for
R
eceiving End
10.
Ground
-
LED for Receiving END
11.
Battery Compartment (9V) Back side
Test Modes
1. 10BaseT Cable test
Step 1
Plug one end of the tested cable into the transmitting RJ45 jack on
the master unit marked with a
n arrow
and the other end of the cable into
the remaining receiving RJ45 jack
Step 2
Slide power switch on. The upper row of LEDs will start to scan in
sequence
if the Auto/Manual
button is
set on
"Auto" mode. The
LED for pin
1 will light up if the button is in "Manual" mode.
S
tep
3
Switch
back and forth from Auto or Manual
scanning
mode
by
pressing
the
Auto/Manual
button
on
the
side
of
the
master testing
unit.
S
tep
4
Once both ends of the cable are plugged in properly,
the second row of
LEDs
will
illuminate
according
to
the
corresponding
LEDs in the top row.
S
tep
5
Read
the
results
of
the
LED
display
for
the
pin
configuration status
of the tested cable. If you fail to read
the results the first time
in Auto
mode,
you
ma
y
wait
for
the
second
LED
scan,
or simply
switch to
Manual
mode
for
pin
by
pin
testing. In
Manual mode,
pressing
the
square
"Test"
button
will
advance
testing
to the
next pin.
2. 10Base
-
2
cable
test
Step
1
Plug the two attached BNC adapter cables on both RJ45 jacks.
Then connect the tested cable to each end
of the BNC adapter
cables
.
Step
2
Please follow directions for the UTP/STP Cable Test and use the operations manual for the correct LED pin
out display
Step
3
As Coaxial cable has only two wires, we suggest you read
the result of the LED scan using Manual mode.
3. Remote Test
Step
1
Plug one end of the tested cable to the transmitting RJ45 jack on the
master unit marked with a
n arrow
and plug the other end into the remote
terminator. If the tested cable is installed in a patch panel or wall
plate, you may use the included patch cable to solve the connector
gender problem. Now, set the
Auto/Manual switch to Auto mode for one
-
person
tes
ting.
Read the test results from the LED display on
remote terminator
4. Loop
-
Back
-
Test
Test a cable without remote unit
:
(This test
is usually
only
possible
for non
-
installed cables.)
1.
First
Plug one
end into
the slot of the
main
unit
is labeled
TX
(
=
transmitting)
and the other end
into the slot
with
the
RX (
=
receiving)
labeled.
2.
Second
If
at the same time
on the bottom line
of the
display
, the LEDs
light up
the top,
then
the
individual
wires of the cable
are wired
correctly
.

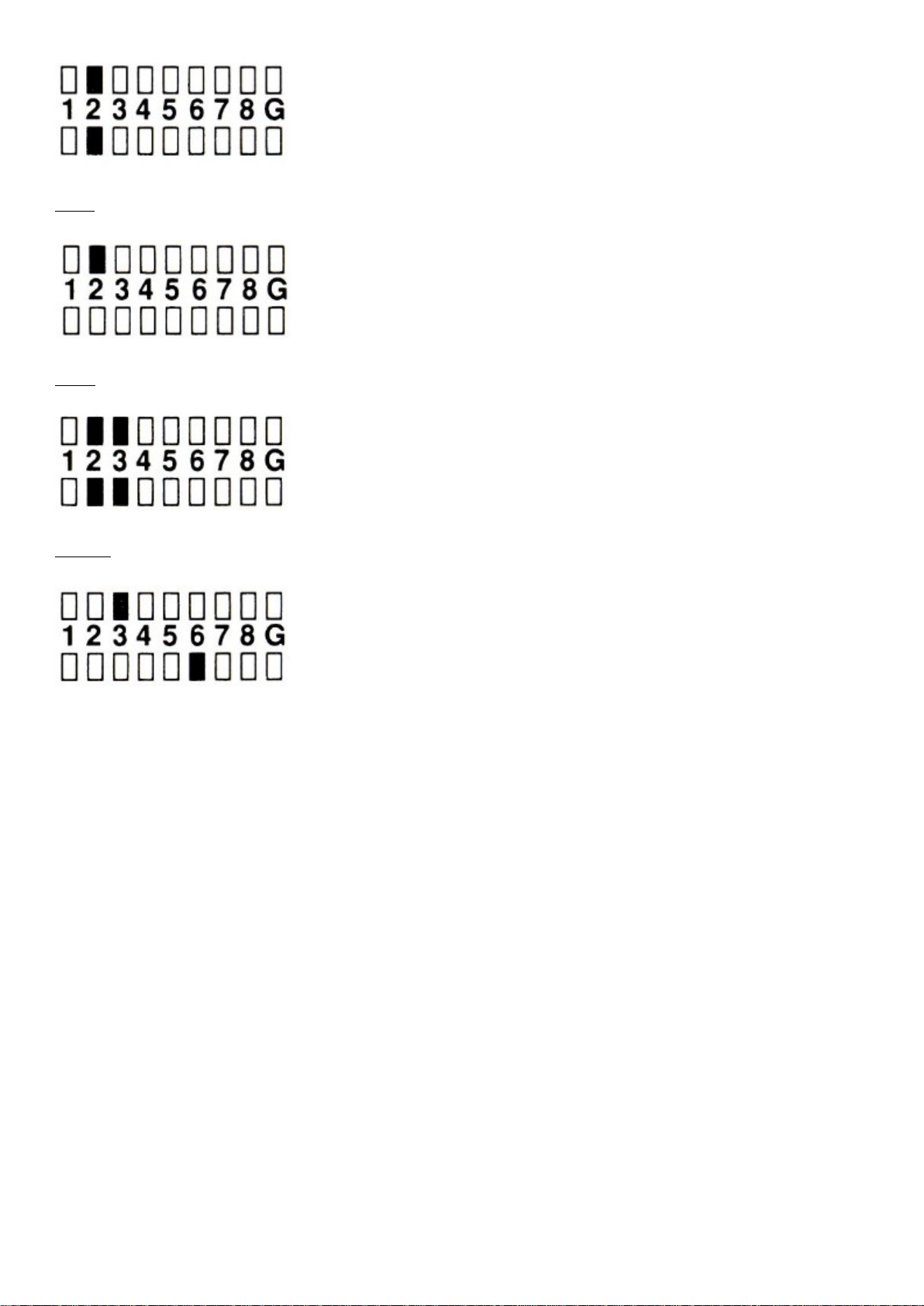

Test
results
Continuit
y
Pin 2
is continued
Open
Pin 2 is
open
Short
Pin 2
a
nd 3
are shorted
Miswire
Pin 3 und 6
are miswired
Warn
ing
1.
Operating the tester in live circuits may damage the tester
1.
Leaving the battery in the tester for long periods of time without use
could drain power from the
battery
