Operator’s Manual
Ion™
Electric Ice Auger
Original Operating Instructions
11474
Revised 03/06/12
© 2012 Ardisam, Inc.
All Rights Reserved.
ION™
ELECTRIC ICE AUGER
MODEL 11733

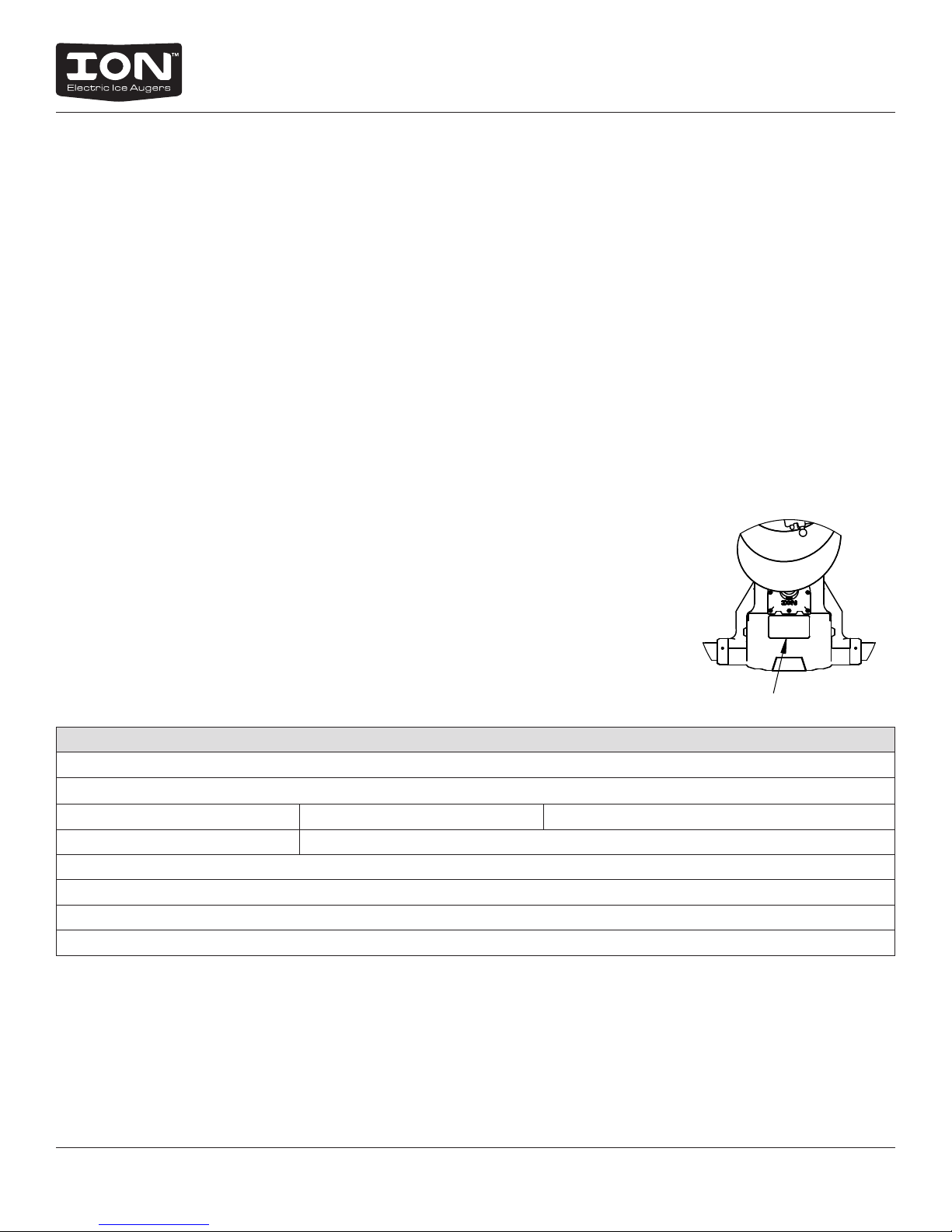

SERIAL NUMBERLOCATION
CAUTION: SHARP
GAS/OIL
RATIO
50:1
Get parts online at
www.ioniceaugers.com

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-60072
OWNERSHIP RECORDS
Owner’s Name:
Owner’s Address:
City: State/Province: Zip Code/Postal Code:
Model Number: Serial Number:
Date of Purchase:
Notes:
This manual may contain information for several models. Read and keep this manual for future reference. This manual
contains important information on SAFETY, ASSEMBLY, OPERATION, AND MAINTENANCE. The owner must be certain that
all the product information is included with the unit. This information includes the MANUAL, the REPLACEMENT PARTS
and the WARRANTIES. This information must be included to make sure state laws and other laws are followed. This manual
should remain with the machine even if it is resold.
INTRODUCTION
THANK YOU . . .
for purchasing an Ion™ High-Performance Electric Ice Auger from Ardisam, Inc. We have worked to ensure that this ice auger meets
the highest standards for usability and durability. With proper care, your ice auger will provide many years of service. Please take
the time to read this manual carefully to learn how to correctly operate and maintain your ice auger. Congratulations on your
investment in quality.
CONTENTS
Registration, Service and Maintenance Log..........................................................................................................................................................................2
Warnings and Safety Precautions..........................................................................................................................................................................................3-5
Features ..............................................................................................................................................................................................................................................4
Unpacking and Assembly ............................................................................................................................................................................................................6
Operation...........................................................................................................................................................................................................................................7
Maintenance .................................................................................................................................................................................................................................7-8
Service and Repairs ........................................................................................................................................................................................................................8
Troubleshooting ..............................................................................................................................................................................................................................8
Parts...............................................................................................................................................................................................................................................9-10
Warranty ..........................................................................................................................................................................................................................................11
REGISTRATION, SERVICE AND MAINTENANCE LOG
Record the model number and serial number in the space provided for easy reference
when ordering parts or requesting technical support. The warranty is valid only if the
completed registration is received by Ion™ within 30 days of purchase. (SEE WARRANTY
SECTION FOR MORE INFORMATION.) You can register online by visiting www.ioniceaugers.
com, or by mailing the warranty card to: Ion™, 1160 Eighth Avenue, Cumberland,WI 54829.
If you do not have a computer, call our customer service department at [phone].
SERIAL NUMBERLOCATION
CAUTION: SHARP

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-6007 3
WARNINGS AND SAFETY PRECAUTIONS
OPERATOR’S RESPONSIBILITY
Accurate, safe and effective use of this product is the operator’s
responsibility.
 
 
included in this operator’s manual.
   
and understands all controls and safety precautions.
SAFETY MESSAGES
Your manual contains special messages to bring attention
to potential safety concerns, as well as helpful operating and
servicing information. Please read all the information carefully
to avoid injury and machine damage.
NOTE: General information is given throughout the manual
that may help the operator in the operation or service of the
product.
This symbol points out important safety
instructions which if not followed could endanger
your personal safety.
BEFORE OPERATING ENGINE:
WARNING
WARNING INDICATES A HAZARD WHICH, IF NOT
AVOIDED, COULD RESULT IN DEATH OR SERIOUS
INJURY AND/OR PROPERTY DAMAGE.
CAUTION
CAUTION INDICATES YOU CAN BE HURT OR YOUR
EQUIPMENTDAMAGEDIFTHESAFETYINSTRUCTIONS
THAT FOLLOW THIS SIGNAL WORD ARE NOT OBEYED.
IMPORTANT
INDICATES HELPFUL INFORMATION FOR PROPER
ASSEMBLY, OPERATION, OR MAINTENANCE OF YOUR
EQUIPMENT.
WARNING
READ AND COMPLY WITH ENTIRE OPERATING AND
MAINTENANCE INSTRUCTIONS FOR THIS MACHINE,
IN ADDITION TO ALL SAFETY INSTRUCTIONS.
FAILURE TO FOLLOW AND/OR COMPLY WITH THESE
INSTRUCTIONS COULD RESULT IN LOSS OF MACHINE
CONTROL, SERIOUS PERSONAL INJURY OR DEATH
TO YOU AND/OR BYSTANDERS, AND EQUIPMENT
AND PROPERTY DAMAGE. OPERATE THE MACHINE
ACCORDING TO THE SAFETY INSTRUCTIONS
OUTLINED HERE AND INSERTED THROUGHOUT THE
TEXT. ANYONE WHO USESTHIS MACHINE MUST READ
THE INSTRUCTIONS AND BE FAMILIAR WITH THE
CONTROLS.
Intended Use /
Foreseeable Misuse
This is a motorized ice auger powerhead that drills into ice. It
has an electric motor that powers the ice auger blades. It shall
not be used for any other purpose.

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-60074
WARNINGS AND SAFETY PRECAUTIONS
  
drilling a hole or replacing the blades. Put the blade guard
on after each use.
 
loose clothing away from any moving parts on powerhead
and auger.
 
allow adults to operate the auger without proper instruction.
 
alcohol or drugs.
 
 
attempted.
 
battery before attempting to remove manually.
 
  
Ion™.
   
dangerous and will void the warranty.
 
mechanical failure.
 
by the operator. Make sure your feet are firmly planted and
that the handles are held firmly while operating the auger.
 
release the operating switch. Reposition your feet and grip
the handles tightly. Then squeeze operating switch and lift
the auger gently.
 
auger begins to drill slowly, blades may need to be sharpened
or replaced.
SERIAL NUMBERLOCATION
CAUTION: SHARP
FEATURES:
IMPORTANT
CHARGERS COME PACKAGED SEPARATELY IN THE
AUGER CARTON. BATTERY MUST BE FULLY CHARGED
BEFORE FIRST USE.
lithium battery
rubber battery
strap
auger
blade protector
SERIAL NUMBERLOCATION
CAUTION: SHARP

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-6007 5
SAFETY AND WARNING DECALS
The following markings and labels are applied to the product, in addition to those shown in the rest of the original operating
instructions.
Serial Nameplate Decal
P/N: 11483
Company: Ardisam
Part No: 11837
Description: DECAL WARNING ION AUGER
Type: Decal
REV: 2
Born: 05-03-12
ECN No: -
Support File: -
Artist: SAW-1775
Notes: -
F00900 | Approved by Scott Andrew Waldal | Date: 030411 Revision 01 | Revision Date: 071411 | File Name: PN-REV1a-010101-lt
Colors Used:
Pantone
Process Black
Pantone
361
Pantone
Orange 021
Pantone
Black 7 M
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
Company: Ardisam
Part No: LBLBPE
Description: DECAL
T
ype: Decal
REV: 2
Born:04-25-12
ECN No: -
Support File: -
Artist: SAW-1775
Notes: -
Colors Used:
Pantone
Black
Pantone 021
Orange
Auger blades are EXTREMELY SHARP.
To avoid injury USE CAUTION when
removing or replacing blades or guards.
LBLBPE
WARNING
Decal : Auger blades are extremely sharp
P/N: LBLBPE
Decal : Keep all body parts, clothing and
foreign objects clear of rotating auger.
P/N: 11838
Decal : Read and understand the owner’s manual before use
P/N: 11817
Decal : Read and understand the owner’s manual before use.
P/N: 11826

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-60076
UNPACKING AND ASSEMBLY
TO ASSEMBLE THE AUGER TO THE POWERHEAD:
1. Remove the allen wrench that is attached to the auger shaft
near the top with tape.
2. Insert the allen wrench into the bolt at the top of the auger
and remove by turning counter-clockwise.
3. Remove the protective plastic cap from the drive shaft. Insert
the drive shaft of the powerhead into the collar of the auger
assembly. SEE FIGURE 1.
4. Align the hole in the auger shaft with the hole in the powerhead
shaft. Tighten firmly, turning clockwise. There may be some

tight, disassembly may be difficult.
TO CHARGE BATTERY FOR FIRST USE:
 
light should appear on the charger. Always connect charger
to standard 110 or 240-volt wall outlet before inserting
battery. SEE FIGURE 2.
2. Charge the battery until the light on the charger turns solid
green.
3 To disconnect the battery, remove the plug from the wall
outlet then disconnect the battery from charger.
NOTE: Do not leave the battery on the charger after the
charge is complete. Unplug the charger from the wall and
remove the battery.
TO INSTALL BATTERY:
1. Slide the battery onto the powerhead until it is fully seated.
2. Pull the rubber hold-down strap over the battery to keep the
battery securely on the powerhead.
IMPORTANT
BATTERY MUST BE FULLY CHARGED PRIOR TO FIRST
USE.
allen wrench
bolt auger
protective cap
drive shaft
powerhead
Figure 1
MAYBE SHOW CORD COMING OUT AND
SAY TO PLUG INTO 120 OR 240 VOLT OUTLET
110/240
volt outlet
Figure 2

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-6007 7
OPERATION
The Ion™ is powered using the 36-volt battery supplied with the unit.
1. Make sure your footing is secure and that you have the unit in
the vertical position firmly in your hands.
2. Slide the operating lock button, then squeeze the operating
trigger. Following a two-second safety delay, the auger will
then start drilling. SEE FIGURE 3.
3. To stop the auger, release the operating switch.
4. When the auger is not in use, remove the battery.
NOTE: When the auger is not in use, be sure to situate
the auger so that electronic components (battery, motor,
switch, etc.) are away from water, snow or other moisture.
BATTERY CHARGING AND MONITORING
1. Remove the rubber battery hold-down strap by pulling it
towards the motor. SEE FIGURE 4.
2. Remove the battery by sliding it off of the powerhead.
3. Plug the charger into a 110/240AC outlet.
4. Slide the battery into the charger.
5. The charge indicator light should blink green. SEE FIGURE 5.
6.When indicator light is lit solid green, the battery is fully charged.
7. Once the battery has been fully charged, unplug the charger
from the wall.
8. Remove the battery from the charger.
9. Place the battery back onto the powerhead when ready to use.
10. Pull the rubber battery hold-down strap back over battery.
MAINTENANCE AND STORAGE
Read the maintenance schedule and observe these

Good maintenanceisessentialforsafe,economical,andtrouble-
free operation. To help you properly care for your powerhead,
the following pages include a maintenance schedule, routine
inspection procedures, and simple maintenance procedures
using basic hand tools.
Other service tasks that are more difficult, or require special
tools, are best handled by professionals and are normally
performed by a technician or other qualified mechanic.
The maintenance schedule applies to normal operating
conditions. If you operate your powerhead under unusual
conditions, such as sustained high-load, or use in unusually wet
conditions, consult Ion™ customer service for recommendations
applicable to your individual needs and use.
MAINTENANCE ITEM
Before each
day’s use
Every 500
charges Yearly
Check bolts and nut X
Battery Charge X
Replace X
Sharpen/Replace Blades X
IMPORTANT
DO NOT LEAVE BATTERY ON POWERHEAD WHEN
AUGER IS NOT IN USE. ALWAYS UNATTACH BATTERY
WHEN NOT USING THE ICE AUGER.
MAINTENANCE SCHEDULE
Figure 3
Figure 4
Figure 5
operating
trigger
operating
lock button
battery
rubber battery
hold-down strap
pull rubber
battery strap over
battery to secure
indicator light

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-60078
SERVICE, TROUBLESHOOTING AND
REPAIR
SERVICE INFORMATION
At Ardisam, we build quality and durability into the design of

maintenance by you, can guarantee a repair-free life for your

the suggestions in the troubleshooting guide in this section.
The guide will help you pinpoint the causes of common problems
and identify remedies.
For more complicated repairs, contact Ion™ customer service. A
parts catalog is included in this section.
We will always be glad to answer any questions you have, or
help you find suitable assistance.To order parts or inquire about
warranty, call or write us at the address found below, under the
section Ordering repair parts.
ORDERING REPAIR PARTS
Parts can be obtained direct from the factory. To order from the
factory, call, write or order online at www.ioniceaugers.com:
Ardisam, Inc.
1160 Eighth Avenue, Cumberland, Wisconsin 54829
1-800-345-6007 • 1-715-822-2415
E-mail: [email protected]om
Please include the following information with your order:
1. Part numbers
2. Part description
3. Quantity
4. Model number and serial number
TRANSPORTING YOUR ICE AUGER
 
LONGTERM STORAGE
 
prepare it for long-term storage.
Steps for Long Term Storage
1. Charge the battery and leave it off of the unit. DO NOT leave
the battery on the charger. Store the battery in temperatures
between 40˚ F- 120˚ F.
2. Remove the auger from the powerhead and apply a thin layer
of grease to the drive shaft. SEE FIGURE 1.
3. Remove all debris from auger and powerhead.
4. Attach the blade protector to bottom of auger.
 
Connect the battery to the charger every three months to ensure

PROBLEM POSSIBLE CAUSE REMEDY/ACTION
Powerhead will not turn 1. Power switch not held 1. Hold switch for five seconds
Powerhead starts, then stops 1. Battery low on power 1. Charge battery
Auger jumps on ice 1. Blades damaged or sharpened incorrectly 1. Replace with new blades, or contact customer service about
our blade sharpening program
Auger cuts slowly 1. Dull blades 1. Buy new blades
Contact Ion™ customer service at 800-345-6007 if above remedies fail.
Troubleshooting

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-6007 9
PARTS BREAKDOWN
PARTS EXPLOSION
8
5
6
7
4
3
1
15
12
14
13
16
17
2
9
10
11
18
19

Operator’s Manual
Ion™ Electric Ice Auger
Check for parts online at www.ioniceaugers.com or call 800-345-600710
8
5
6
7
4
3
1
15
12
14
13
16
17
2
9
10
11
18
19
KEY
NO.
PART
NO. DESCRIPTION QT Y.
1 11588 SCREW #420 X 3/4 8
2 11262 HANDLEBAR WELDMENT ION 1
3 8930 BOLT 1/420 X 3/4 4
4 11259 CONTROLLER 1
5 11316 8 INCH AUGER ASSEMBLY ION 1
6 11250 BATTERY RETAINER 1
7 11736 REPLACEMENT BATTERY 1
8 11258 BATTERY CONNECTOR WITH WIRES 1
9 11260 MOTOR AND TRANSMISSION ION 1
10 11257 BOTTOM CAP 1
11 11587 BOLT M3 X 0.5 X 10MM 10
12 11735 REPLACEMENT BLADES 8 INCH ION 1
13 11898  1
14 11897  1
15 11734  1
16 11899  2
17 11895  1
18 11896  1
19 1509  1
PARTS LIST

ION™ ICE AUGER POWERHEADS
Warranty Terms and Conditions
PRODUCT WARRANTY: 2YEAR LIMITED WARRANTY*
Ardisam, Inc., warrants this ION™ICE AUGER POWERHEAD to be free from defects in the material or workmanship for a period
of two years from the date of purchase. During the two-year warranty of this product, Ardisam will furnish, at their discretion,
parts and labor to correct any defect caused by faulty material or workmanship. Any unit used in a commercial application is
covered for a period of 90 days after purchase. This warranty applies to the original owner with a proof of purchase and is not
transferable. For the warranty to be valid, the product must be registered online, or the warranty card must be lled out and
received by Ardisam, Inc., within 30 days of purchase.
BATTERY WARRANTY: 1YEAR LIMITED WARRANTY*
Ardisam, Inc., warrants its Ion™ battery under a one-year limited warranty to be free from defects in materials and workmanship

purchase by the first retail consumer or commercial end user, and continues for the period of time stated above. Any unit used
in a commercial application is covered for a period of 90 days after purchase. For the warranty to be valid, the product must be
registered online, or the warranty card must be filled out and received by Ardisam, Inc., within 30 days of purchase.
*These warranties apply only to products which have not been subjected to negligent use, misuse, uses other than those indicated
in the product’s owner’s manual, alteration, accident, use of unauthorized parts, failure to perform periodic maintenance as
specified in product’s owner’s manual, normal wear and tear, or repairs performed at non-authorized service centers. These

does not assume, and does not authorize any other person to assume for us, any liability in connection with the sale of our
products. To obtain warranty service, you must have prior approval by calling our customer service department at 1-800-
345-6007. If you choose to ship your product to Ardisam for warranty repair, you must first have prior approval from Ardisam
by calling our customer service department for a return material authorization number (RMA#). Under these circumstances,
all items must be shipped prepaid. Ardisam will at no charge, repair or replace, at their discretion, any defective part which
falls under the conditions stated above. Ardisam retains the right to change models, specifications and price without notice.

Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5
Ion™, Division of Ardisam, Inc.

Cumberland, WI 54829

E-mail: [email protected]om

Manuel de l’opérateur
Ion™
Tarière à glace
électrique
Traduction des instructions
originales d’utilisation
11474
Révision 06/03/12
© 2012 Ardisam, Inc.
Tous droits réservés.
ION™
TARIÈRE À GLACE ÉLECTRIQUE
MODÈLE 11733
SERIAL NUMBERLOCATION
CAUTION: SHARP
GAS/OIL
RATIO
50:1
Pièces détachées en ligne à
www.ioniceaugers.com

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-60072
RENSEIGNEMENTS SUR LE PROPRIÉTAIRE
Nom du propriétaire:
Adresse du propriétaire:
Ville : État/Province: Code postal :
Numéro de modèle: Numéro de série:
Date d’achat:
Notes:
Le présent manuel peut contenir des informations concernant plusieurs modèles. Lire ce manuel et le conserver pour toute consultation
ultérieure. Ce manuel contient des renseignements importants sur la SÉCURITÉ, l’ASSEMBLAGE, l’UTILISATION et l’ENTRETIEN. Le
propriétaire doit veiller à ce que toute la documentation pertinente accompagne le produit. Cette documentation comprend le MANUEL,
la NOMENCLATURE DES PIÈCES et les GARANTIES. Cette documentation doit être incluse pour assurer le respect des réglementations en
vigueur. Le présent manuel doit rester avec la machine, notamment si elle est revendue.
INTRODUCTION
MERCI . . .
d’avoir acheté une tarière à glace électrique haute performance Ion™ d’Ardisam, Inc. Nous nous sommes attachés à ce que cette tarière à glace

prendre le temps de lire ce manuel avec attention pour apprendre comment utiliser et entretenir correctement votre tarière à glace. Nous vous
félicitons pour votre investissement dans la qualité.
SOMMAIRE
Enregistrement et registre d’entretien ................................................................................................................................................................................................................ 2
Avertissements et mesures de précaution..................................................................................................................................................................................................... 3-5
Équipements................................................................................................................................................................................................................................................................. 4
Déballage et assemblage......................................................................................................................................................................................................................................... 6
Utilisation....................................................................................................................................................................................................................................................................... 7
Entretien..................................................................................................................................................................................................................................................................... 7-8
Service après-vente et réparations....................................................................................................................................................................................................................... 8
Dépannage.................................................................................................................................................................................................................................................................... 8
Pièces détachées ...................................................................................................................................................................................................................................................9-10
Garantie ........................................................................................................................................................................................................................................................................11
ENREGISTREMENT ET REGISTRE D’ENTRETIEN
Consigner le numéro de modèle et le numéro de série dans l’espace prévu pour y accéder
facilement lors des commandes de pièces détachées ou demandes d’assistance technique. La
garantie est valable uniquement si l’enregistrement dûment rempli est reçu par Ion™ dans les 30
jours après l’achat. (POUR PLUS DE RENSEIGNEMENTS, VOIR LA SECTION SUR LA GARANTIE.)
L’enregistrement peut se faire en ligne en visitant www.ioniceaugers.com ou par l’envoi de la carte
de garantie à: Ion™, 1160 Eighth Avenue, Cumberland, WI 54829, États-Unis. Notre service après-
vente peut également être joint par téléphone au [phone].
EMPLACEMENT DU NUMÉRO DE SÉRIE
ATTENTION : TRANCHANT

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007 3
AVERTISSEMENTS ET MESURES DE
PRÉCAUTION
RESPONSABILITÉ DE L’UTILISATEUR
L’utilisation correcte, sûre et efficace de ce produit relève de la
responsabilité du propriétaire.
 
        
calendrier figurant dans le présent manuel de l’utilisateur.
   
toutes les commandes et mesures de précaution.
MESSAGES DE SÉCURITÉ

problèmes potentiels de sécurité, ainsi que des informations utiles sur
le fonctionnement et l’entretien. Veiller à lire toutes ces informations
avec attention pour éviter les blessures et les dommages à la machine.
REMARQUE : Des information générales sont fournies à travers ce
manuel pouvant aider l’opérateur dans l’utilisation ou l’entretien
du produit.
Ce symbole signale des instructions de sécurité
importantes qui doivent être respectées pour ne pas
mettre en danger la sécurité des personnes.
AVANT DE FAIRE FONCTIONNER LE MOTEUR :
AVERTISSEMENT
INDIQUE UN DANGER QUI, S’IL N’EST PAS ÉVITÉ,
PEUT PROVOQUER LA MORT OU DES BLESSURES
CORPORELLES ET/OU DÉGÂTS MATÉRIELS GRAVES.
ATTENTION
INDIQUE UN RISQUE DE BLESSURES OU DE
DOMMAGES AU MATÉRIEL SI LES INSTRUCTIONS
DE SÉCURITÉ QUI SUIVENT CE MOTINDICATEUR NE
SONT PAS RESPECTÉES.
IMPORTANT
SIGNALE DES INFORMATIONS UTILES CONCERNANT
L’ASSEMBLAGE, L’UTILISATION OU L’ENTRETIEN DU
MATÉRIEL.
AVERTISSEMENT
VEILLER À LIRE ET COMPRENDRE L’ENSEMBLE DES
INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN
DE CETTE MACHINE, EN PLUS DE TOUTES LES
INSTRUCTIONS DE SÉCURITÉ. LE NONRESPECT DE
CES INSTRUCTIONS PEUT ENTRAÎNER UNE PERTE DE
CONTRÔLE DE LA MACHINE, DES BLESSURES GRAVES
OU LA MORT DE L’OPÉRATEUR ET/OU D’AUTRES
PERSONNES PRÉSENTES ET DES DOMMAGES
MATÉRIELS. UTILISER LA MACHINE CONFORMÉMENT
AUX INSTRUCTIONS DE SÉCURITÉ FOURNIES ICI ET
TOUT AU LONG DU MANUEL. QUICONQUE UTILISE
CETTE MACHINE DOIT LIRE LES INSTRUCTIONS ET
ÊTRE FAMILIARISÉ AVEC LES COMMANDES.
Emploi prévu /
emploi détourné prévisible
Ceci est une tarière motorisée conçue pour forer la glace. Elle comporte
   
doit être utilisée à aucune autre fin.

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-60074
AVERTISSEMENTS ET MESURES DE
PRÉCAUTION
 

le protège-lame en place après chaque utilisation.
 
bonnets et vêtements amples à l’écart de toute pièce en mouvement
du bloc moteur et de la tarière.
 
d’adulte utiliser cette tarière sans instruction appropriée.
 
d’alcool ou de drogue.
 
 
 
de tenter de la sortir manuellement.
 
 
  

  
mécanique.
 
ressentie par l’utilisateur. Veiller à avoir les pieds solidement ancrés
et à tenir fermement les poignées durant l’utilisation de la tarière.
 
relâcher la gâchette de commande. Repositionner les pieds et serrer
fermement les poignées. Enfoncer ensuite la gâchette et soulever
délicatement la tarière.
 
la tarière commence à forer plus lentement, il peut être nécessaire

SERIAL NUMBERLOCATION
CAUTION: SHARP
ÉQUIPEMENTS:
IMPORTANT
LE CHARGEUR EST CONDITIONNÉ SÉPARÉMENT DANS
LE CARTON DE LA TARIÈRE. LA BATTERIE DOIT ÊTRE
COMPLÈTEMENT CHARGÉE AVANT LA PREMIÈRE
UTILISATION.
batterie au lithium
sangle de batterie
en caoutchouc
tarière
protège-lame
EMPLACEMENT DU NUMÉRO DE SÉRIE
ATTENTION : TRANCHANT

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007 5
AUTOCOLLANTS DE SÉCURITÉ ET DE MISE EN GARDE

Étiquette signalétique
RÉF.: 11483
Company: Ardisam
Part No: 11837
Description: DECAL WARNING ION AUGER
Type: Decal
REV: 2
Born: 05-03-12
ECN No: -
Support File: -
Artist: SAW-1775
Notes: -
F00900 | Approved by Scott Andrew Waldal | Date: 030411 Revision 01 | Revision Date: 071411 | File Name: PN-REV1a-010101-lt
Colors Used:
Pantone
Process Black
Pantone
361
Pantone
Orange 021
Pantone
Black 7 M
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
Company: Ardisam
Part No: LBLBPE
Description: DECAL
T
ype: Decal
REV: 2
Born:04-25-12
ECN No: -
Support File: -
Artist: SAW-1775
Notes: -
Colors Used:
Pantone
Black
Pantone 021
Orange
Auger blades are EXTREMELY SHARP.
To avoid injury USE CAUTION when
removing or replacing blades or guards.
LBLBPE
WARNING
Autocollant : Les couteaux de tarière sont très tranchants
RÉF.: LBLBPE
Autocollant : Tenir toutes les parties du corps, vêtements
et objets étrangers à l’écart de la tarière en
rotation.
RÉF.: 11838
Autocollant : Lire et comprendre le mode d’emploi avant
utilisation.
RÉF.: 11817
Autocollant : Lire et comprendre le mode d’emploi avant utilisation.
RÉF.: 11826

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-60076
DÉBALLAGE ET ASSEMBLAGE
POUR MONTER LA TARIÈRE SUR LE BLOC MOTEUR :
1. Sortir la clé Allen qui est attachée près du haut de l’arbre de tarière
avec du ruban adhésif.
2. Insérer la clé Allen dans le boulon au sommet de la tarière et le
déposer en tournant dans le sens inverse des aiguilles d’une montre.
3. Déposer le capuchon protecteur en plastique de l’arbre

collier de la tarière. VOIR FIGURE 1.
4. Aligner le trou de l’arbre de tarière avec celui de l’arbre de bloc
moteur. Visser fermement le bouton en tournant dans le sens des

cela est normal. Si le raccord est trop serré, le démontage peut
s’avérer difficile.
POUR CHARGER LA BATTERIE AVANT LA PREMIÈRE
UTILISATION :
1. Brancher le chargeur sur une prise de courant standard de 110 ou
           
brancher le chargeur sur une prise murale de 110 ou 240V avant d’y
placer la batterie. VOIR FIGURE 2.
2. Charger la batterie jusqu’à ce que le voyant vert du chargeur soit
allumé en continu.
3. Pour débrancher la batterie, débrancher la fiche de la prise murale
puis retirer la batterie du chargeur.
REMARQUE : Ne pas laisser la batterie sur le chargeur une fois que
la charge est terminée. Débrancher le chargeur de la prise murale
et retirer la batterie.
POUR METTRE EN PLACE LA BATTERIE:
1. Enfiler la batterie à fond dans le bloc moteur.
2. Tirer la sangle de retenue en caoutchouc sur la batterie pour la
maintenir solidement dans le bloc moteur.
IMPORTANT
LA BATTERIE DOIT ÊTRE COMPLÈTEMENT CHARGÉE
AVANT LA PREMIÈRE UTILISATION.
clé allen
boulon tarière
capuchon protecteur

bloc moteur
Figure 1
MAYBE SHOW CORD COMING OUT AND
SAY TO PLUG INTO 120 OR 240 VOLT OUTLET
prise de 110/240 V
Figure 2

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007 7
UTILISATION
La tarière Ion™ est alimentée par la batterie 36 V fournie avec la
machine.
1. Veiller à avoir les pieds solidement campés sur le sol et à tenir
fermement la machine entre les mains en position verticale.
2. Faire coulisser le bouton de blocage de gâchette puis serrer la
gâchette de commande. La tarière commence à forer au bout d’un
VOIR FIGURE 3.
3. Pour arrêter la tarière, relâcher la gâchette de commande.
4. Lorsque la tarière n’est pas utilisée, retirer la batterie.
REMARQUE : Lorsque la tarière n’est pas utilisée, veiller à placer
la machine de manière à garder les composants électroniques
(batterie, moteur, gâchette, etc.) à l’écart de l’eau, la neige et
autre source d’humidité.
CHARGE ET CONTRÔLE DE LA BATTERIE
1. Dégager la sangle de retenue de batterie en caoutchouc en la
tirant vers le moteur. VOIR FIGURE 4.
 
3. Brancher le chargeur sur une prise de courant réseau de 110/240V.
4. Enfiler la batterie dans le chargeur.
5. Le voyant indicateur de charge doit clignoter en vert. VOIR
FIGURE 5.
6. Lorsque le voyant indicateur vert brille en continu, la batterie est
complètement chargée.
7. Une fois que la batterie est complètement chargée, débrancher le
chargeur de la prise murale.
8. Retirer la batterie du chargeur.
9. Remettre la batterie dans le bloc moteur avant utilisation.
10. Tirer la sangle de retenue de batterie en caoutchouc sur la batterie.
ENTRETIEN ET ENTREPOSAGE
Lire le calendrier d’entretien et respecter les délais préconisés pour
étendre la durée de service de la tarière électrique.
Un bon entretien est indispensable à un fonctionnement sûr,
économique et sans panne de la machine. Pour assurer des soins
corrects du bloc moteur, les pages suivantes comportent un calendrier
d’entretien, des instructions de contrôle courant et des instructions
d’entretien élémentaire au moyen d’outils à mains de base.
Il est préférable de confier à des professionnels les tâches d’entretien
ou de réparation plus difficiles ou nécessitant un outillage spécial et qui
sont normalement effectuées par un technicien ou autre mécanicien
qualifié.
Le calendrier d’entretien s’applique à des conditions normales
d’utilisation. Si le bloc moteur est utilisé dans des conditions
inhabituelles, notamment sous une charge élevée soutenue ou dans
des conditions inhabituellement humides, obtenir des conseils relatifs à
ces besoins et emplois particuliers auprès du service après-vente d’Ion™.
CALENDRIER D’ENTRETIEN
OPÉRATION D’ENTRETIEN
Avant chaque
utilisation
quotidienne
Toutes les
500 charges
Chaque
année
Contrôler les boulons et écrous X
Batterie Charger X
Remplacer X
 X
IMPORTANT
NE PAS LAISSER LA BATTERIE SUR LE BLOC MOTEUR
LORSQUE LA TARIÈRE N’EST PAS UTILISÉE.TOUJOURS
DÉTACHER LA BATTERIE LORSQUE LA TARIÈRE À
GLACE EST INUTILISÉE.
Figure 3
Figure 4
Figure 5
gâchette de
commande
bouton de
blocage de
gâchette
batterie
sangle de retenue
de batterie en
caoutchouc
tirer la sangle en
caoutchouc sur la
batterie pour la
maintenir en place
voyant indicateur

Manuel de l’opérateur
Ion™ Electric Ice Auger
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-60078
SERVICE APRÈSVENTE, DÉPANNAGE
ET RÉPARATION
INFORMATIONS SUR LE SERVICE APRÈSVENTE
Chez Ardisam, nous intégrons la qualité et la durabilité dans la


 
mineurs et aisément résolus en suivant les indications du guide de
dépannage qui suit.
Ce guide aide à diagnostiquer les causes des problèmes les plus courants
et à identifier leurs solutions.
Pour les réparations plus compliquées, s’adresser au service après-vente
d’Ion™. La présente section comporte un catalogue de pièces détachées.

à trouver l’assistance qui convient. Pour commander des pièces ou se
renseigner au sujet de la garantie, nous appeler ou nous écrire à l’adresse
ci-dessous dans la section Commande de pièces de rechange.
COMMANDE DE PIÈCES DE RECHANGE
Les pièces peuvent s’obtenir directement auprès de l’usine. Pour
passer une commande, appeler, écrire ou commander en ligne à
www.ioniceaugers.com :
Ardisam, Inc.
1160 Eighth Avenue, Cumberland, Wisconsin 54829
1-800-345-6007 • 1-715-822-2415
Courriel : inf[email protected]
Veiller à joindre les renseignement suivants à la commande:
1. Référence des pièces
2. Description des pièces
3. Quantité
4. Numéro de modèle et numéro de série
TRANSPORT DE LA TARIÈRE À GLACE
 
ENTREPOSAGE À LONG TERME
 
la préparer pour l’entreposage à long terme.
Préparation à l’entreposage à long terme
1. Charger la batterie et la laisser hors de la machine. NE PAS laisser la
batterie dans le chargeur. Entreposer la batterie à des températures
comprises entre 5 ˚C et 50 ˚C.
2. Retirer la tarière du bloc moteur et enduire l’arbre du moteur d’une
fine couche de graisse. VOIR FIGURE 1.
3. Éliminer tous débris de la tarière et du bloc moteur.
4. Attacher le protège-lame au bas de la tarière.
5. Conserver dans un endroit sec.
Placer la batterie dans le chargeur tous les trois mois pour la maintenir
à pleine charge durant un entreposage prolongé.
PROBLÈME CAUSE POSSIBLE SOLUTION/ACTION
Le bloc moteur ne tourne pas 1. La gâchette de commande n’est pas
enfoncée
1. Tenir la gâchette enfoncée pendant cinq secondes
Le bloc moteur démarre, puis
s’arrête
1. Batterie déchargée 1. Charger la batterie
La tarière saute sur la glace  

vente
La tarière fore lentement  
S’adresser au service après-vente d’Ion™ au 800-345-6007 si toutes les solutions ci-dessus échouent.
Dépannage
