Iqua lino U10 Instruction Manual

iqua lino U10
SOLAR
74.027.SK3
Urinalarmatur Unterputz
Urinal ush valve conceiled
Urinalarmatur innebygget
Urinal armatur til indmuring
Montage/Bedienungsanleitung
Installation/User manual
Monterings/brukerveiledning
Monteringsvejledning

2 74.027.SK3
74.027.SK3 3
• Richtlinien zur Installation • Installation guidelines
• Direttiva per I` Installazione • Directives d`installation
• DIN 1988 und Anschluss-
bedingungen des örtlichen
Wasserwerkes beachten.
• Installation und Lagerung
nur in frostsicheren Räu-
men.
• Refer the connection
require ments of your local
water company.
• Install and store in frost-
proof rooms only.
•DIN 1988 og ditt lokale
vannverks regler skal følges
• Installasjon og lagring kun
i frostsikre rom.
•Følg retningslinierne fra dit
lokale vandværk
• Installering og opbevar-
ing i frostsikre rum.
 Der Netzanschluss
zum Netzteil ist mit geeig-
neten Mitteln abzusichern.
 The mains supply
must protect by suitable
fuse.
 Strømforsyningen
beskyttes av egnet sikring
 Retningslinier for
installation
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren
wir eine Garantie von 2
Jahren.
• We will guarantee the
products for 2 years from
the date of acquisition.
• Vi garanterer produkte-
ne 2 år fra kjøpsdato
•2 års garanti på produk-
terne fra købsdato.
1 2 3
4 5 6
7 8 9
• Installation • Installation • Installasjon • Installation

2 74.027.SK3
74.027.SK3 3
• Variantenmontage • Model installation
• Variantmontering • Montering af varianter
230V AC
SOLAR
A
10
B
11 B
12




C
10
C
11 C
12
A
11 A 12
B
10

4 74.027.SK3
74.027.SK3 5
AB C
DE F
I II III
• Batteriewechsel • Changing battery
• Bytte av batteri • Udskiftning af batteri
• Schmutzsieb-Reinigung • Cleaning the lters
• Rengjør lter • Rengør lter
13
• Endmontage • Final installation
• Sluttmontering • Slutmontering
OK
14 16
17
min. 2m
15

4 74.027.SK3
74.027.SK3 5

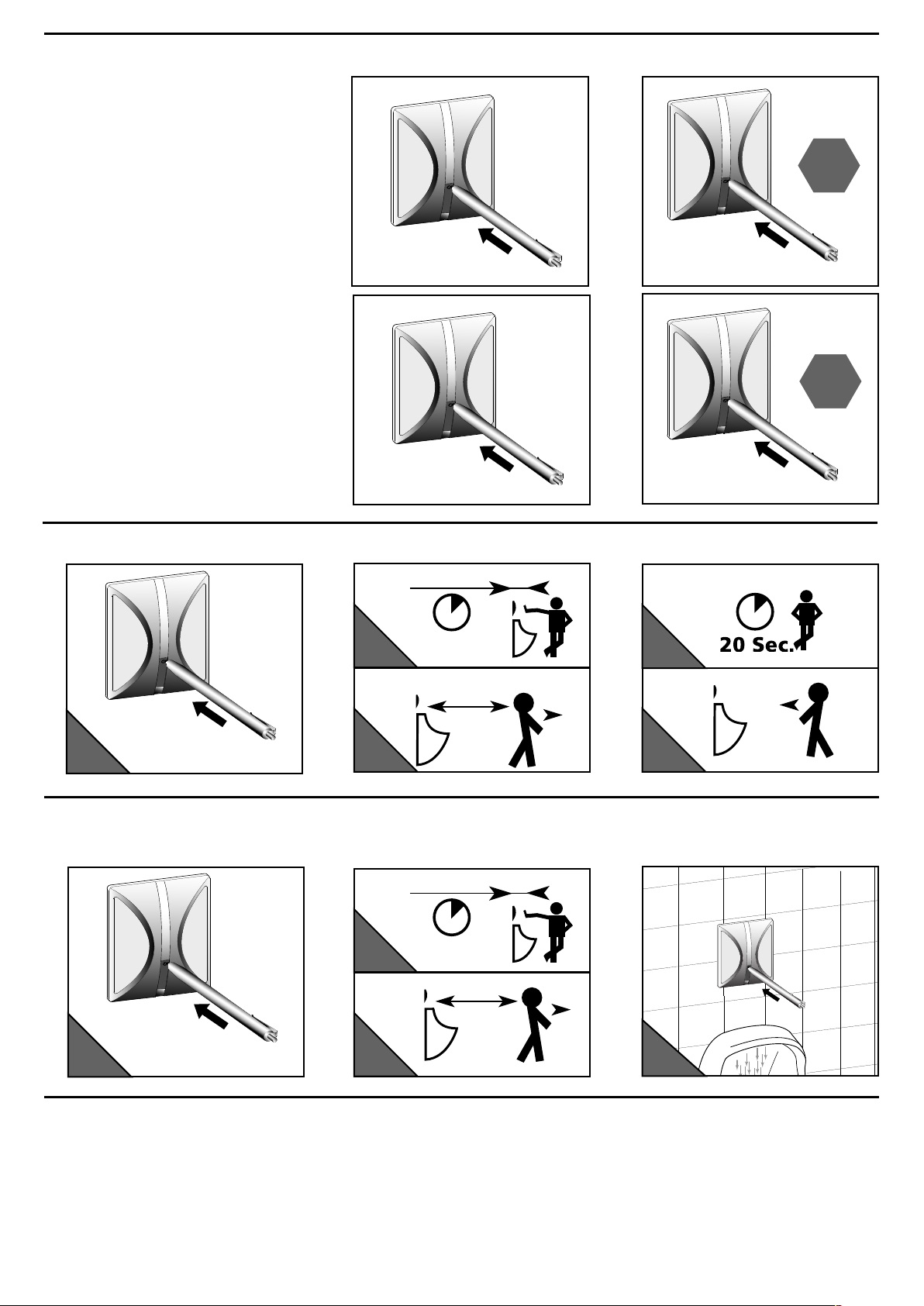

• Spüldauer verändern • Change ush duration
• Endre skylletid • Ændring af skylleperiode
• 24 Stunden Zwangsspülung • 24 hour automatic ush
• 24 timer tvungen skylling • 24 timers tvangsskylning
• Erfolgt 24 Stunden keine Spülung, wird aus Hygienegründen automatisch eine Spülung ausgelöst.
• Device ushes automatically for hygienic reasons if it is not ushed for 24 hours.
• Hvis det ikke skjer noen skylling i løpet av 24 timer, utløses en skylling automatisk av hygienegrunner.
• Hvis der ikke er blevet skyllet i 24 timer, udløses der af hygiejniske grunde automatisk en skylning.
1x
STOP
1x
STOP
2x
15 Sec
min. 10 cm
OK
24
5
min. 2m
3
2x + 1x5 Sec.
14
1x2Sec.
15 Sec
min. 10 cm
2
min. 2m
3
1x 6 Sec. +
1,5 - 30 Sec.
2x + 1x5 Sec.
1
• Reset
• Spülung manuell auslösen
• Flush manually
• Manuell utløsning av skylling
• Manuel udløsning af skylning
• Kurz “Aus”
(Pause von max. 2 min.)
• Intermittent “Off”
(Water stops up to 2 min.)
• Kort „Av“ Vannet stopper inntil 2 min.)
• Iqua-klik - Vand lukket (vand stop indtil
2 min.)
• Funktionen • Functions • Funksjoner • Funktioner

6 74.027.SK3
74.027.SK3 7
S
SOLAR
N
B Z
• Systemübersicht • System overview
• Systemoversikt • Systemoversikt
1
28
10
6 V
+ -
15
17
12
3
X1-X5
16
A1-A3
5
7
4
8
B1-B3
14
6
13
2
• Technische Daten • Technical Data
• Tekniske data • Tekniske data
Batterie-/Solarbetrieb battery/solar operation Batteri- / solcelledrift Batteri- / solcelledrift 6V DC
Netzbetrieb mains supply Nettdrift Netdrift 230V AC / 6V DC
Wasserdruck water pressure Vanntrykk Vandtryk 0,3 - 10 bar
Durchussmenge ow rate Gjennomstrømningsmengde Gennemstrømningsmængde 20 - 30 l/min
Verweilzeit delay time Forsinkelse Forsinkelse 8 sec.
Wasserlaufzeit time of waterow Etterløpstid for vann Efterløbstid for 1,5 - 30 sec.
Abstand vor Urinal zu Wand distance urinal to wall Avstand fra urinal til vegg. Afstand mellem urinal og
væg min. 1m
Die Einstellung der Sensor-
reichweite erfolgt automatisch
The sensor range is set
automatically
Innstillingen av
sensorrekkevidden skjer
automatisk.
Sensorens rækkevidde
indstilles automatisk Sensor
7397.221.00 S, B, N, Z
8397.222.00 S, B, N, Z
10 397.220.00 S, B, N, Z
13 397.211.00 Z
14 397.212.00 S
15 397.213.00 Z
16 397.207.00 N
17 393.010.00 N
18 397.230.00 Z
28 396..008.00 S, B
12+X1 397.245.33 S
B1 397.201.00 S
B2 397.202.00 B
B3 397.203.00 N, Z
1397.261.00 S, B
2550.000.04 S, B
3397.209.00 S, B, N, Z
4397.205.00 S, B, N, Z
5397 219 00 S, B, N, Z
6396.004.00 S, B, N, Z
cr chrom chrome krom krom
ws weiss white hvit hvid
cm chrommatt chrommatt krommatt krommatt
bl blau blue blå blå
rt rot red rød rød
sw schwarz black svart sort
X1 550.040.33 ws
X2 550.040.44 cm
X3 550.040.66 bl
X4 550.040.77 sw
X5 550.040.88 rt
A1 397.200.11 cr
A2 397.200.33 ws
A3 397.200.44 cm
A1+B1+X1+12 397.248.11 cr
A1+X1+12 397.240.11 S

6 74.027.SK3
74.027.SK3 7
• Pege • Maintenance • Vedlikehold • Vedligeholdelse
• Störungsbehebung
Störung / Fehler Mögliche Ursache Behebung
Armatur spült nicht • „Kurz-Aus“ ist aktiviert
• Absperrventil geschlossen bzw.
Schmutzsieb verstopft
• Batterie leer
• Stromausfall/ Netzteil defekt
„Kurz-Aus“ beenden
Absperrventil öffnen bzw.
Schmutzsieb reinigen
Batterie austauschen
Stromversorgung prüfen
Armatur spült selbständig (ohne Benutzung) • Reexion an Gegenständen Reset
Wasser iesst permanent • Ventil defekt Kundendienst kontaktieren
LED blinken • Reset
Batterie leer
20 min warten
Batterie austauschen
• Trouble shooting
Disturbance / Error Cause Solution
Valve does not ush • „Intermittent off“ is activated
• Stop valve closed or
lter clogged
• Battery at
• Power failure
End „intermittent off“
Open stop valve or
clean lter
Change battery
Check power supply
Valve ushes uncontrolled (without use) • Reection Reset
Water ows permanently • Valve defect Call Customer Service
Red LED ashes • Reset
Battery at
wait 20 min.
Change battery
• Feilsøking
Situasjon / feil Mulige årsaker Løsning
Ventilen spyler ikke • Kort-av er aktivert
• Forstillingskran stengt eller lter
tilsmusset
• Batteri att
• Strømfeil (Nettdrift)
Avslutte „Kort-av“
Åpne forstillingskran eller rengjør lter
Bytt batteri
Kontoller strømforsyning
Ventilen spyler uten bruk • Reeksjon fra motsatt vegg Reset
Vannet renner kontinuerlig • Valvola difettosa Servizio Assistenza
Dersom sensoren blinker under bruk eller
etter bruk er batteriet att
• Reset
Batteri att
Vent 20 min
Bytt batteri
• Fejlsøgning
Udbedring af forstyrrelser/fejl Mulige årsager Løsning
Armaturet åbner ikke • „Pause“ er aktiveret
• Stopventil lukket/tilstoppet lter
• Tomt batteri
• Svigtende strøm
Afslut „Pause“
Åben stop ventil/rengør lter
Skift batteri
Kontroller strømforsyning
Vandet løber ukontrolleret • Reekser fra overfor stående væg Reset
Vandet løber permanent • Soupape défectueuse Contacter le service après-vente
Sensoren / LED blinker • Reset
Tomt batteri
Vent 20 min.
Skift batteri

Aquis Sanitär AG
CH-9445 Rebstein
www.aquis.ch
Abbildungen, Beschreibungen und technische Daten unverbindlich
74.027.SK3 - Printed in Switzerland
