Ismatec REGLO-Z Digital User manual

1ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Operating Manual
Mode d'emploi
English
Deutsch Français
Zahnradpumpe
mit variablem Antrieb
REGLO-Z
Antrieb ohne Pumpenkopf
Best.-Nr. ISM 895
REGLO-ZS
Steuergerät mit separatem
Antrieb, ohne Pumpenkopf
Best.-Nr. ISM 896
Pumpenkopf nach Wahl

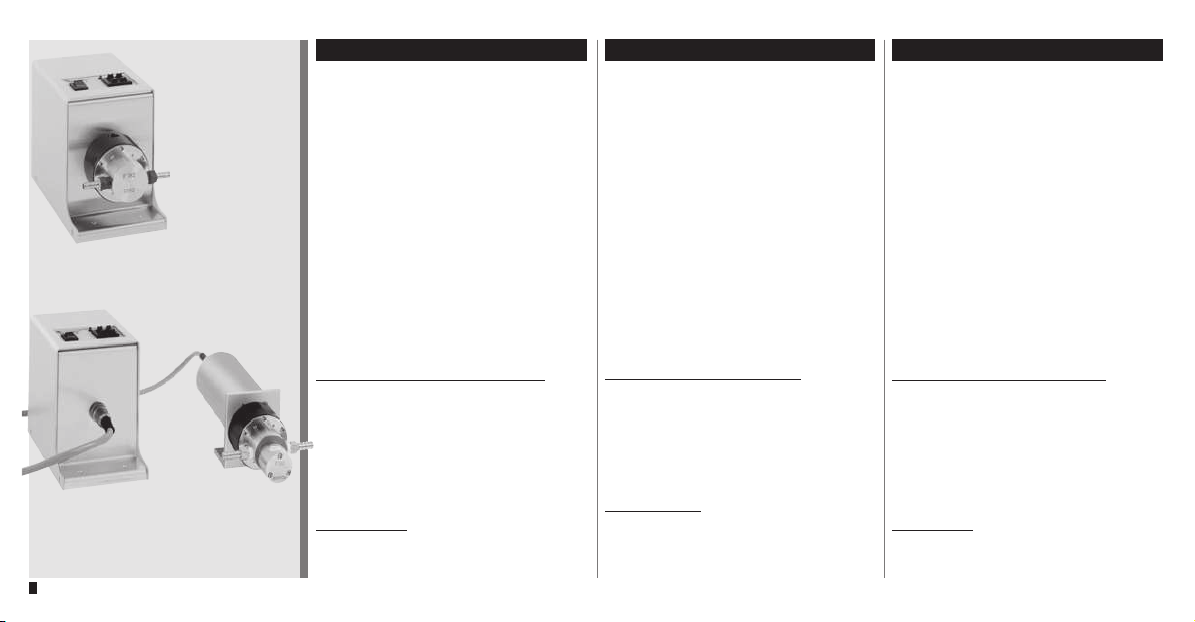

Gear pump
with variable speed drive
REGLO-Z
Drive without pump-head
Order No. ISM 895
REGLO-ZS
Control unit with separate
drive, without pump head
Order No. ISM 896
Pump-head at option
Pompe à engrenages
à vitesse variable
REGLO-Z
Moteur sans tête
No. de commande ISM 895
REGLO-ZS
Dispositif de réglage
à moteur séparé,
sans tête de pompe
No. de commande ISM 896
Tête de pompe au choix
24.04.02 CB/GP
Betriebsanleitung
A Unit of IDEX Corporation

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB2
Contents
Safety precautions 3–5
Warranty terms 6–7
Product 8
Operating panel 9
Rear panel 10
Mains voltage 10–11
Voltage setting 11
Changing the fuses 11
Starting the pump 12–13
Analog interface 14–16
Pumping against pressure 17
Before switching the pump off 17
Pump-head 18
Mounting the pump-head 19–20
Information on pump-heads 21
Pump-head with bypass 22
Accessories 22–24
Maintenance 25
Repairs, Spare-parts 26
Technical specifications 27
Sommaire
Mesures de précaution 3–5
Conditions de garantie 6–7
Produit 8
Tableau de commande 9
Tableau arrière 10
Tension d’alimentation 10–11
Commutation de la tension 11
Remplacement des fusibles 11
Mise en service 12–13
Interface analogique 14–16
Pompage avec refoulement 17
Avant d’éteindre la pompe 17
Tête de pompe 18
Montage de la tête de pompe 19–20
Information têtes de pompe 21
Tête de pompe avec bypass 22
Accessoires 22–24
Entretien 25
Réparation, Pièces détachées 26
Spécifications techniques 27
Inhaltsverzeichnis
Sicherheitsvorkehrungen 3–5
Garantiebestimmungen 6–7
Produkt 8
Bedienungspanel 9
Geräterückwand 10
Netzspannung 10–11
Spannung umschalten 11
Sicherungen wechseln 11
Inbetriebnahme 12–13
Analogschnittstelle 14–16
Pumpen gegen Druck 17
Vor dem Ausschalten d.Pumpe 17
Pumpenkopf 18
Pumpenkopf-Montage 19–20
Bestell-Info Pumpenköpfe 21
Pumpenkopf mit Bypass 22
Zubehör 22–24
Unterhalt 25
Reparaturen, Ersatzteile 26
Technische Daten 27
n Hinweis
Wir empfehlen, diese Betriebsanleitung
genau durchzulesen.
Beim Betrieb einer Pumpe sind gewisse
Gefahren nicht auszuschliessen.
ISMATEC SA haftet nicht für Schäden,
die durch den Einsatz einer
ISMATEC®-Pumpe entstehen.
Der Umgang mit Chemikalien liegt nicht
im Verantwortungsbereich der ISMATEC
SA.
n Please note
We recommend you to read this
operating manual carefully.
When operating a pump, certain hazards
cannot be excluded.
ISMATEC SA does not take liability for
any damage resulting from the use of
an ISMATEC®pump.
ISMATEC SA does not admit
responsibility for the handling of
chemicals.

3ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
n Remarque
Nous recommandons de lire
attentivement le présent mode d’emploi.
Il n’est pas possible d’exclure certains
risques en cas d’utilisation d’une pompe.
ISMATEC SA décline toute respon-
sabilité pour tout dommage résultant
de l’utilisation d’une pompe ISMATEC®.
ISMATEC SA décline toute responsabilité
pour tout dommage résultant de l’emploi
de produits chimiques.
Safety precautions
ISMATEC®gear pumps are designed
for pumping applications in
laboratories and industry. As such it
is assumed that Good Laboratory
Practice (GLP) and our following
recommendations will be observed.
■The circuit between mains supply
and pump has to be earthed.
■The pump must not be operated
outside the destined operating
and environmental conditions.
■The pump must not be
used:
- for medical applications on
human beings
-in explosion-proof chambers
or in the presence of flammable
gases or fumes
■The pump must be switched off
when changing the pump-head.
Mesures de précaution
Les pompes à engrenages
ISMATEC®sont prévues pour
l’usage en labo-ratoire et dans
l’industrie. Dès lors, nous présumons
que les utilisateurs emploient nos
appareils selon les règles de l’art et
conformément à nos
recommandations:
■Le circuit électrique entre le
réseau et la pompe doit avoir été
mis à la terre
■La pompe ne doit être mise en
opération que dans le cadre des
conditions de fonctionnement et
d’environnement prescrites.
■La pompe ne doit pas être
utilisée:
- pour des applications médi-
cales sur des êtres humains
- dans des locaux protégés
contre les explosions ou en
présence de gaz et vapeurs
inflammables
■Ne procéder au montage ou à
l’échange de têtes de pompes que
si la pompe est éteinte.
Sicherheitsvorkehrungen
Die ISMATEC®Zahnradpumpen sind
für Förderzwecke in Labor und Indu-
strie vorgesehen. Wir setzen voraus,
dass die GLP-Richtlinien «Gute
Laborpraxis» sowie die nachstehen-
den Empfehlungen befolgt werden.
■Der Stromkreis zwischen Netz und
Pumpe muss geerdet sein.
■Die Pumpe darf nur innerhalb der
vorgegebenen Betriebs- und
Umgebungsbedingungen
betrieben werden.
■Die Pumpe darf nicht eingesetzt
werden:
- für medizinische Anwendungen
am Menschen
-in ex-geschützten Räumen oder
in Gegenwart von entflamm-
baren Gasen und Dämpfen.
■Ein Pumpenkopfwechsel darf nur
bei ausgeschalteter Pumpe
ausgeführt werden.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB4
Sicherheitsvorkehrungen
■Je nach Material und Druck-
bedingungen haben Schläuche
eine gewisse Gasdurchlässigkeit
und können sich statisch aufladen.
Wir warnen vor möglichen
Gefahren, falls Schläuche in ex-
geschützte Räume verlegt werden.
■Falls wegen Schlauchbruchs
durch auslaufende Medien Schä-
den verursacht werden können,
sind vor Inbetriebnahme die not-
wendigen Sicherheitsvorkehrun-
gen zu treffen.
■Manipulieren Sie nicht am
Pumpenkopf, bevor die Pumpe
ausgeschaltet und vom Netz
getrennt ist.
■Vor der Inbetriebnahme muss
der Pumpenkopf mit der
Pumpflüssigkeit oder Wasser
gefüllt werden. Der Pumpenkopf
darf nicht trocken laufen.
Safety precautions
■The permeability of pump-tubing
depends on the material used and
pressure conditions. Tubing can
also become electro-statically
charged. Please be aware of
possible hazards when laying
tubing in explosion-proof
chambers.
■Tubing can tear and burst during
operation. If this could cause
damage, the necessary safety
measures based on the specific
situation must be taken.
■Do not manipulate the pump-head
before the pump is switched off
and disconnected from the mains.
■Before initial start-up, the pump-
head must be filled with the
pumping liquid or water. Never run
the pump-head under dry
conditions.
Mesures de précaution
■La perméabilité des tubes dépend
des matériaux utilisés et des
conditions de pression. Les tubes
peuvent également se charger
d’électricité statique. Soyez bien
conscients des risques inhérents à
l’installation de tubes dans des
locaux protégés contre les
explosions.
■En cours d’exploitation, les tubes
peuvent se déchirer ou même
éclater. Si cela pouvait causer des
dommages, il faut prendre les
mesures de sécurité adaptées à la
situation spécifique.
■Ne manipulez jamais la tête de
pompe avant que la pompe n’ait
été mise hors service et
déconnectée du réseau électrique.
■Avant la mise en service, remplir la
tête de pompe d’eau ou du liquide
à pomper. La tête de pompe ne
doit jamais fonctionner à sec.

5ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Sicherheitsvorkehrungen
■Achten Sie besonders darauf,
dass keine partikelhaltigen Medien
gepumpt werden.
Auch kleinste Partikel können die
Zahnräder abnutzen und zu deren
Beschädigung führen.
■Es dürfen nur neue Sicherungen,
die den Angaben auf Seite 10
entsprechen, verwendet werden.
■Der Sicherungshalter darf nicht
überbrückt werden.
■Das Gehäuse darf während des
Betriebes nicht geöffnet bzw.
abgenommen werden.
■Reparaturen dürfen nur von einer
Fachkraft ausgeführt werden, die
sich der möglichen Gefahren
bewusst ist.
■Durch Kunden bzw. Drittpersonen
ausgeführte Arbeiten am und im
Gerät erfolgen auf eigene Gefahr.
Safety precautions
■We advise you to never pump
liquid containing particles.
Even the smallest particles have
an abrasive effect, which can ruin
the gears in the course of a few
seconds.
■Only new fuses, according to the
specifications stated on page 10
in this manual, must be used.
■The fuse-holder must not be
short-circuited.
■Do not open or remove the
housing while the pump is
operating.
■Repairs may only be carried
out by a skilled person who is
aware of the hazard involved.
■For service and repairs carried out
by the customer or by third-party
companies ISMATEC SA denies
any responsibility.
Mesures de précaution
■Veillez tout particulièrement à ne
jamais pomper des liquides
contenant des particules.
Même les particules les plus
minuscules ont un effet abrasif qui
peut user et endommager les
engrenages en quelques
secondes.
■N’utilisez que des fusibles neufs
correspondant aux spécifications
indiquées en page 10 du présent
manuel.
■Le porte-fusible ne doit pas être
court-circuité.
■N’ouvrez pas et n’enlevez pas le
boîtier pendant que la pompe
fonctionne.
■Les réparations ne doivent être
effectuées que par une personne
connaissant parfaitement les
risques liés à de tels travaux.
■ISMATEC SA décline toute
responsabilité pour les dommages
découlant de travaux d’entretien
et de réparation effectuées par le
client ou par de tierces personnes.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB6
bb
bb
b Garantie
Ab Lieferdatum
Antrieb REGLO-Z/-ZS: 2 Jahre
Pumpenkopf: 1 Jahr
(ohne Verschleißteile)
Bei Unklarheiten wenden Sie sich bitte
an Ihre nächste ISMATEC®-Vertretung.
bb
bb
b Warranty
From date of delivery
REGLO-Z/-ZS drive: 2 years
Pump-head: 1 year
(without consumables)
In case of any queries, please contact
your nearest ISMATEC® representative.
bb
bb
b Garantie
à partir de la date de livraison
Moteur REGLO-Z/-ZS: 2 ans
Tête de pompe: 1 an
(sans pièces d‘usure perdues)
Pour toute demande, veuillez prendre
contact avec votre représentant
ISMATEC®.
Garantie
Nous garantissons un fonctionne-
ment irréprochable du moteur
REGLO-Z/-ZS sous conditions d’une
mise en service compétente et
correspondant à nos normes et
notices d’emploi.
Si un défaut de fabrication ou de
matériau peut être prouvé, les pièces
défectueuses seront réparées ou
remplacées gratuitement.
Les dispositions de garantie de la
maison Micropump
®
s’appliquent aux
têtes de pompe Micropump
®
. Les
engrenages et joints d’étanchéité
sont considérés comme matériel de
consommation courante et ne sont
pas touchés par les dispositions de
garantie.
La durée de la garantie n’est pas
touchée par le fait que le client
demande une prestation de garantie.
Toute autre prétention est exclue.
Les frais d’expédition concernant les
instruments sous garantie sont
facturés au client.
Garantiebestimmungen
Wir garantieren für eine einwandfreie
Funktion des Antriebs REGLO-Z/
-ZS, sofern dieser sachgemäß und
nach den Richtlinien unserer
Betriebsanleitung angeschlossen
und bedient wird.
Sofern nachweislich Herstell- oder
Materialfehler vorliegen, werden die
fehlerhaften Teile nach unserer Wahl
kostenlos in Stand gesetzt oder
ersetzt.
Für die Micropump®Pumpenköpfe
gelten die Garantiebestimmungen
der Firma Micropump®. Zahnräder
und Dichtungen gelten als Ver-
brauchsmaterial und sind in der
Garantieleistung nicht inbegriffen.
Durch Inanspruchnahme einer
Garantieleistung wird die Garan-
tiezeit nicht beeinflusst.
Weitergehende Forderungen sind
ausgeschlossen. Frachtkosten
gehen zu Lasten des Kunden.
Warranty Terms
We warrant the perfect functioning
of the REGLO-Z/-ZS drive, provided
it has been installed and operated
correctly according to our operating
instructions.
If production or material faults can
be proved, the defective parts will be
repaired or replaced free of charge
at our discretion.
The pump-heads are covered by the
specific terms of Micropump Ltd.
Gears and seals are regarded as
consumables and as such they are
not covered by the warranty.
The duration of the warranty is not
affected by making a claim for
warranty service.
Further claims are excluded.
Shipping costs for instruments under
warranty are charged to the
customer.

7ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Garantiebestimmungen
Unsere Garantie erlischt,
wenn
■das Gerät unsachgemäß bedient
oder zweckentfremdet wird,
■am Gerät Eingriffe oder Verän-
derungen vorgenommen werden,
■ein für das Gerät unangemessener
Standort gewählt wird,
■das Gerät umwelt- und elektro-
spezifisch unter Bedingungen
eingesetzt wird, für die es nicht
vorgesehen ist,
■Soft-, Hardware, Zubehör oder
Verbrauchsmaterial eingesetzt
wird, welches nicht unseren
Angaben entspricht,
■wegen Schlauchbruchs durch
auslaufende Medien Verunreini-
gungen entstehen, die zu Schäden
führen.
Warranty Terms
Our warranty becomes invalid in
the case of
■improper operation by the user, or
if the pump is diverted from its
proper use,
■unauthorized modification or
misuse by the user or by a third
party,
■improper site preparation and
maintenance,
■operation outside environmental
and electrical specifications for
the product,
■use of third-party software,
hardware, interfacing or
consumables purchased by the
user and which do not comply
with our specifications,
■damages caused by
contamination or leaks due to torn
or bursted tubing.
Garantie
Notre garantie n’est plus valable
dans les cas suivants:
■ manipulation inadéquate par
l’utilisateur ou utilisation de la
pompe à des fins
auxquelles elle
n’est pas destinée
■modification ou emploi non
autorisés par l’utilisateur ou un
tiers,
■préparation et entretien inadé-
quats de l’emplacement de la
pompe,
■utilisation de la pompe en dehors
de l’environnement et des spéci-
fications électriques définies pour
le produit,
■utilisation de matériel, de logiciels,
d’interfaces ou de produits de
consommation tiers achetés par
l’utilisateur et qui ne satisfont pas
à nos spécifications,
■dommages causés par encrasse-
ment ou par des fuites en raison
de tubes déchirés ou éclatés.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB8
Produkt
Packungsinhalt
■Zahnradpumpenantrieb (REGLO-Z)
bzw. Steuergerät mit Zahnrad-
pumpenantrieb und Verbindungs-
kabel (REGLO-ZS)
■Netzkabel
■Betriebsanleitung
Zubehör, sofern bestellt:
1 Pumpenkopf
1 Magnet
2 Schlauchnippel
Überprüfen Sie die Verpackung und
den Inhalt auf Transportschäden.
Finden sich Anzeichen von Beschä-
digungen, kontaktieren Sie bitte
umgehend Ihre ISMATEC®-
Vertretung.
Reklamationen können nur innerhalb
von 8 Tagen nach Erhalt der Ware
angenommen werden.
Product
Package contents
■Gear pump drive (REGLO-Z) or
control unit with gear pump drive
and connecting cable (REGLO-ZS)
■Power cord
■Operating manual
Accessories as ordered
1 Pump head
1 magnet
2 tubing adapters
Please check the package and its
contents for transport damage. If
you find any signs of damage,
please contact your local ISMATEC®
representative immediately.
Complaints can only be accepted
within 8 days from receipt of the
goods.
Produit
Emballage
■Moteur pour pompe à engrenages
(REGLO-Z) espectivement dispo-
sitif de commande avec moteur
pour pompe à engrenages et
câble de connexion (REGLO-ZS)
■Câble d’alimentation
■Modes d’emploi
Accessoires comme commandés
1 T
ête de pompe
1 aimant
2 raccords
Veuillez contrôler l’emballage et son
contenu et contacter immédiatement
votre représentant ISMATEC®si
vous deviez constater des
dommages dus au transport.
Les réclamations éventuelles ne
seront acceptées qu’au cours
des 8 jours suivant la livraison.
REGLO-Z
REGLO-ZS

9ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Operating panel
1 Mains switch and Start / Stop
2 Speed selector
99 = 5000 rpm (max. revolution)
3 Overload indicator (red LED)
Overcurrent protector
When an overload condition occurs,
an activated overcurrent protector is
indicated by the red LED (3) and the
pump is stopped. Whenever this
situation occurs, the pump must be
switched off immediately.
❖❖
❖❖
❖ Let the pump cool down (it takes
about 2 minutes until the pump is
ready again)
Before the pump is re-started, it is
most important to check the reason
for the overload (eg. too high
differential pressure).
❖❖
❖❖
❖ Only when the cause of the
overload has been detected and the
failure corrected accordingly may
the pump be started again.
Bedienungspanel
1 Netzschalter und Start / Stopp
2 Drehzahlwähler
99 = 5000 min_1 (max. Drehzahl)
3 Überlastanzeige (rote LED)
Überlastschutz
Bei aktiviertem Überlastschutz
leuchtet die rote LED-Anzeige (3) auf
und die Pumpe stoppt.
In einer solchen Situation ist die
Pumpe sofort mit dem Netz-
schalter auszuschalten.
❖❖
❖❖
❖ Abkühlen lassen (es dauert ca. 2
Min., bis die Pumpe wieder betriebs-
bereit ist). Bevor die Pumpe wieder
gestartet wird ist unbedingt zu
prüfen, was die Überlastung der
Pumpe verursacht hat (z.B. zu hoher
Differenzdruck).
❖❖
❖❖
❖ Erst nachdem die Ursache für die
Überlast behoben worden ist, darf
die Pumpe neu gestartet werden.
Tableau de commande
1 Commutateur principal et
Marche/Arrêt
2 Sélecteur de vitesse
99 = 5000 t/min (tours max.)
3 Indicateur de surcharge (diode
lumineuse rouge)
Protection de surcharge
Lors-que le dispositif de protection
contre les surcharges est activé, la
diode lumineuse rouge (3) s’allume
et la pompe s‘arrête automatique-
ment.Dans une telle situation, la
pompe doit étre immédiatement
déclenchée.
❖❖
❖❖
❖ Laisser refroidir (la pompe est à
nouveau prête à fonctionner après
environ 2 min). Avant d’enclencher à
nouveau la pompe, il est
indispensable de contrôler ce qui a
pu provoquer la surcharge (p. ex.
pression différentielle trop élevée).
❖❖
❖❖
❖ La pompe ne doit être remise en
service qu'après l'identification de la
cause de la surcharge et la
réparation correspondante du
défaut.
2
3
1
n Hinweis
Der Antrieb REGLO-Z läuft nur im
Uhrzeigersinn.
n Please note
The drive REGLO-Z runs only in
clock-wise direction.
n Remarque
La pompe REGLO-Z ne fonctionne
que dans le sens des aiguilles d’une
montre.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB10
Fenster für Spannungswahlanzeige
Window for voltage setting
Fenêtre de réglage de la tension
1 2 3
Geräterückwand
1 Analogschnittstelle
2 Netzbuchse
3 Sicherungshalter mit
Spannungswähler 115/230V
(Netzspannung
Netz- Sicherung
anschluss
220-240 VAC 2 x 400 mA T
110-120 VAC 2 x 800 mA T
nSteckdose/Netzkabel
Verwenden Sie ausschließlich das
mitgelieferte Originalkabel.
Die Steckdose muss geerdet sein.
(Schutzleiterkontakt)
nVor der Inbetriebnahme
Prüfen Sie, ob die Spannungswahl-
anzeige im Fenster des Sicherungs-
halters der Netzspannung Ihres Lan-
des entspricht. Wenn nötig, muss die
Einstellung geändert und die 2 Siche-
rungen müssen ausgetauscht werden.
Rear panel
1 Analog interface
2 Mains socket
3 Fuse-holder with voltage selector
115/230V
(Mains voltage
Mains Fuse rating
voltage
220-240 VAC 2 x 400 mA *)
110-120 VAC 2 x 800 mA *)
*) slow-blow type
nSocket/Power cord
Use exclusively the originally
supplied power cord.
The socket must be earthed
(protective conductor contact).
nBefore starting-up
Check if the voltage setting visible
in the window of the fuse-holder
complies with your local mains
voltage. If necessary, the voltage
setting must be changed and the 2
fuses must be replaced.
Tableau arrière
1 Interface analogique
2 Prise d‘alimentation
3 Porte-fusibles avec sélecteur de
tension 115/230V
(Tension d‘alimentation
Tension Fusibles
d'alimentation de sécurité
220-240 VAC 2 x 400 mA *)
110-120 VAC 2 x 800 mA *)
*) à action retardée
nPrise/câble d’alimentation
N’employer que le câble
d’alimentation d’origine.
La prise doit être raccordée à la terre
(contact conducteur de protection).
nAvant la mise en service
Contrôlez si la tension indiquée dans
la fenêtre du porte-fusibles
correspond à la tension de votre
réseau local. Si nécessaire, modifiez
la tension et remplacez les deux
fusibles correspondants.

11ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
1 Sicherungshalter
Fuse-holder
Porte-fusibles
2 Spannungswähler und
Fenster im Sicherungshalter
Voltage selector and
window in the fuse-holder
Plaquette de sélection de la
tension et fenêtre sur le porte-
fusibles
3 Position der 2 Sicherungen
Location of the 2 fuses
Position des 2 fusibles
230 V: 2x400 mA T
115 V: 2x800 mA T
1
2
3
❖❖
❖❖
❖
❖❖
❖❖
❖
Voltage setting
115V / 230V
and changing the fuses
❖ Switch the pump off,
pull out the mains plug.
1 Pull out the fuse-holder by
opening it with a small screw-
driver (size 0).
2 Take out the voltage selector
plate. Turn it and re-insert it into
the fuse-holder so that the
required voltage rating is facing
the window of the fuse-holder.
3 Insert 2 new fuses
230 VAC: 2 x 400 mA (slow-blow)
115 VAC: 2 x 800 mA (slow-blow)
nUse always 2 slow-blow fuses
of the same type complying with
the local mains voltage.
4 Shut the fuse-holder. The voltage
rating is visible in the window.
nBefore starting-up
Check if the voltage setting visible in the
window of the fuse-holder complies with
your local mains voltage.
Commutation de la tension
115V / 230V
et remplacement des fusibles
❖ Eteindre la pompe. Déconnecter le
câble d’alimentation.
1 Extraire le porte-fusible en ouvrant
la pince supérieure et inférieure
par exemple avec un tournevis de
la taille 0.
2 Extraire la plaquette de sélection
de la tension. La tourner et la
réinsérer dans le porte-fusibles de
manière à ce que la valeur de
tension souhaitée soit dirigée
contre la fenêtre du porte-fusibles.
3 Insérer deux nouveaux fusibles
230 VAC: 2 x 400 mA (retard)
115 VAC: 2 x 800 mA (retard)
nN’employer toujours que deux
fusibles (retard) correspondants à
la tension du circuit local.
4
Fermer le porte-fusibles. La valeur de
tension est visible dans la fenêtre.
nAvant la mise en service
Contrôlez si la tension indiquée dans la
fenêtre du porte-fusibles correspond à la
tension de votre réseau local.
Spannungsumschaltung
115V / 230V
und Sicherungen auswechseln
❖ Pumpe ausschalten,
Netzstecker ausziehen.
1 Sicherungshalter mit einem kleinen
Schraubenzieher
(Gr. 0) öffnen und herausziehen.
2 Spannungswähler herausnehmen
und mit gewünschtem
Spannungswert gegen das Fenster
im Sicherungshalter gerichtet
wieder einrasten.
3 Neue Sicherungen (2 Stk.)
einsetzen
230 VAC: 2 x 400 mA T
115 VAC: 2 x 800 mA T
nImmer 2 Sicherungen (träge)
vom selben Typ entsprechend der
ortsüblichen Netzspannung
einsetzen.
4 Sicherungshalter einschieben.
Spannungswert ist im Fenster
sichtbar.
nVor Inbetriebnahme
Prüfen Sie, ob der im Fenster des Siche-
rungshalters sichtbare Spannungswert mit
Ihrer lokalen Netzspannung übereinstimmt.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB12

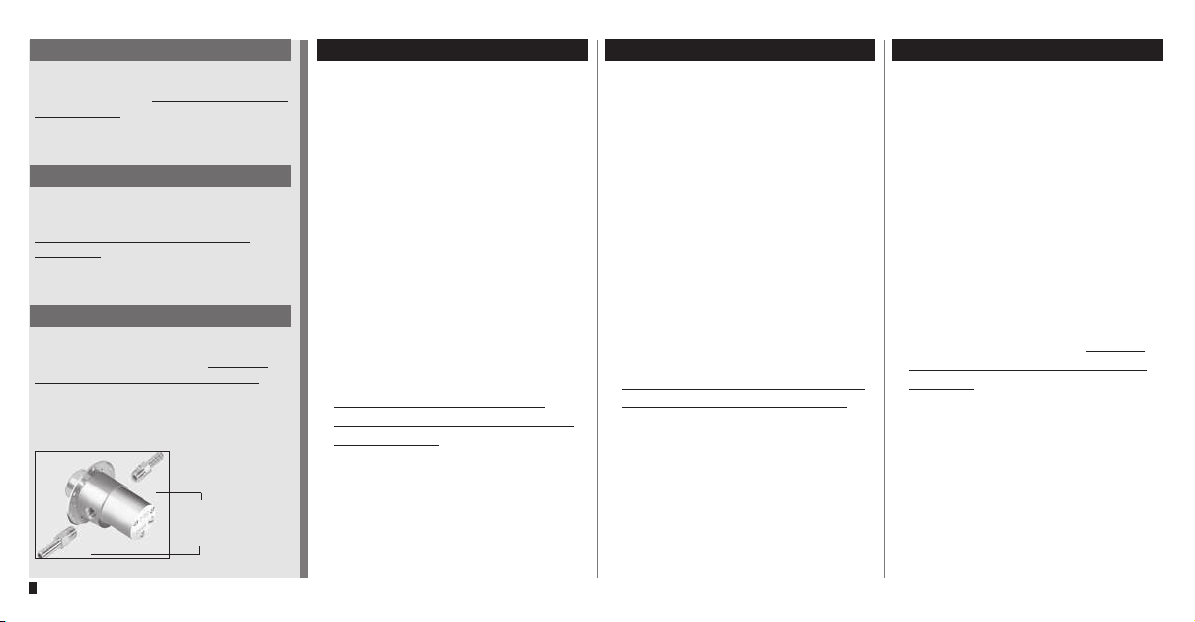

Starting the pump
■Check the voltage rating in the
window of the fuse-holder (on rear
panel). If necessary, change the
rating as indicated on page 11.
■ If necessary, mount the pump-head
as stated on pages
19–21 .
■Before screwing the tubing
adapters into the pump-head, we
recommend you to wrap PTFE
tape around the thread of the
adapter.
■Connect the Tubing to your
system.
Fasten the tubing to the adapters
by means of the tubing clamps.
■Connect the pump to the mains.
■Fill the pump-head with liquid
before you start pumping.
Inbetriebnahme
■ Netzspannung im Fenster des
Sicherungshalters (Geräterückseite)
kontrollieren.
Allenfalls anpassen,
wie auf Seite 11 beschrieben.
■Falls nötig, Pumpenkopf gemäß
Seite 19–21 montieren.
■Die Gewinde, der in den Pumpen-
kopf einzuschraubenden Schlauch-
nippel, sind unbedingt mit PTFE-
Band zu umwickeln, damit eine
bestmögliche Dichtigkeit erreicht
wird.
■Schlauchleitungen montieren und
ans System anschließen.
Die Schläuche mit Schlauch-
schellen an den Schlauchnippeln
gut befestigen.
■Pumpe am Netz anschließen.
■Vor Inbetriebnahme Pumpenkopf
mit Medium füllen.
Mise en service
■Contrôler la tension indiquée dans
la fenêtre du porte-fusibles
(derrière l’appareil). Si nécessaire,
modifier la tension (voir page 11)
■Installer la tête de pompe selon les
indications fournies en p. 19–21.
■Les filetages des raccords de la
tête de pompe doivent être
enrobés de bande téflon (PTFE)
pour garantir l‘étanchéité.
■Installer les conduites de tubes et
les raccorder au réseau.Veillez à
bien fixer les tubes aux raccords
du tubes au moyen des brides
correspondantes.
■Raccorder la pompe au réseau et
la mettre en service.
■Remplir la tête de pompe de
liquide avant la mise en service.
n Hinweis
Vor Inbetriebnahme Pumpenkopf mit
Medium füllen. Der Pumpenkopf darf nicht
trocken laufen. Es dürfen keine partikel-
haltigen Medien gepumpt werden.
Allenfalls vorher filtrieren.
n Please note
Before initial start-up, the pump-head
must be filled with the medium or water.
Never run the pump-head under dry
conditions. Never pump liquids that
contain particles. If necessary, filter the
medium before use.
n Remarque
Avant la mise en service, remplir la tête de
pompe de liquide à pomper. La tête de
pompe ne doit pas fonctionner à sec. Ne
pas pomper de liquides contenant des
particules. Le cas échéant, effectuer un
filtrage du liquide à pomper.
❖❖
❖❖
❖
❖❖
❖❖
❖
PTFE-Band
Tape (PTFE)
Bande téflon (PTFE)

13ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Inbetriebnahme
1 Am Digipot die gewünschte
Drehzahl einstellen.
(99 = 5000 min–1)
❖❖
❖❖
❖Die Drehzahl kann auch bei
laufender Pumpe verändert
werden.
2 Netzschalter ein
= Start/Stopp-Funktion
❖ Der Antrieb läuft nur im
Uhrzeigersinn.
nDer Pumpenkopf darf nicht
trocken laufen.
nEs dürfen keine partikelhal-
tigen Medien gepumpt wer-
den. Allenfalls vorher filtrieren.
Starting the pump
1 Set the required speed on the
2-digit speed selector.
(99 = 5000 rpm)
❖❖
❖❖
❖The rotation speed can be
adjusted while the pump
is running.
2 Press in the mains switch
= run/stop function
❖ The drive runs only in
clock-wise direction.
n Never run the pump-head
under dry conditions.
n Never pump liquids that
contain particles. If necessary,
filter the medium before use.
Mise en service
1 Régler le nombre de tours
souhaité sur le Digipot
(99 = 5000 t/min.)
❖❖
❖❖
❖Le nombre de tours peut
également être modifié en cours
d’exploitation.
2 Interrupteur de réseau en marche
(= fonction marche et arrête)
❖ La pompe ne fonctionne que
dans le sens des aiguilles d’une
montre.
n La tête de pompe ne doit
pas fonctionner à sec.
n Ne pas pomper de liquides
contenant des particules. Le cas
échéant, effectuer un filtrage du
liquide à pomper.
1
2

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB14
Analogschnittstelle
Pin 1, GND (Masse)
Bezugspotential für alle anderen
Eingänge.
Pin 2, remote
Für Umschaltung zwischen
manueller Bedienung und der
Analogschnittstelle. Zur Aktivierung
der Analog-Schnittstelle muss Pin 2
mit Pin 1 (GND) verbunden werden.
Pin 3, start
Im Remote-Betrieb (Pin 2 auf GND)
startet die Pumpe bei Verbindung
mit Pin 1 (GND)
Pin 5, speed IN
Für externe Drehzahlsteuerung
(0–5V, 0–10V, 0–20mA, 4–20mA)
Eingangs-Impedanz und
Wahlmöglichkeit mittels DIP-Switch
im Geräteinnern (siehe Seite 16)
Analog interface
Pin 1, GND (ground)
Reference potential for all other
inputs
Pin 2, remote
For changing between manual
control and analog interface. For
activating the analog interface, pin 2
must be connected with pin 1 (GND).
Pin 3, start
In remote operation (pin 2 to GND)
the pump starts when connected to
pin 1 (GND)
Pin 5, speed IN
For external speed control
(0–5V, 0–10V, 0–20mA, 4–20mA)
Input impedance and alternatives by
means of DIP switches inside the
pump (see page 16)
Interface analogique
Pin 1, GND (masse)
Potentiel de référence pour toutes
les autres entrées
Pin 2, remote
Pour commuter du service manuel à
l’interface analogique. Pour activer
l'interface analogique, le pin 2 doit
être connecté au pin 1 (GND).
Pin 3, start
En exploitation à distance (pin 2 sur
GND), la pompe se met en route dès
qu’elle est connectée au pin 1 (GND)
Pin 5, speed IN
Pour la commande externe du nombre
de tours (0–5V, 0–10V, 0–20mA,
4–20mA), impédance d‘entrée et
possibilité de sélection avec le DIP-
switch à l’intérieur de la pompe
(voir page 16)
Digitale Eingänge (TTL-Pegel)
Digital inputs (TTL-level)
Entrées numériques (niveau TTL)
Pin 2, remote
Pin 3, start
Pin 13, internal speed
Analog-Eingang
Analog input/ Entrée analogique
Pin 5, speed IN
0–5 VDC / 0–10 VDC /0–20 mA / 4–20 mA
Analog-Ausgang
Analog output
Sortie analogique
Pin 9, speed OUT
0–10 kHz

15ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Analog interface
Pin 7, +22VDC
About +22 VDC are available (max.
current 0.2 A).
Pin 9, speed OUT
0–10 kHz
Frequency proportional to the
rotation speed: 0–5000 rpm
Pin 10, +5VDC
About +5 VDC are available.
(max. current 0.1 A)
Pin 13, internal speed
Analog interface activated
(Pin 2 on GND)
– Pin 13 open: The rotation speed is
adjusted via pin 5 (speed IN).
– Pin 13 on GND:The rotation speed
can be adjuste by the speed
selector on the control panel of
the pump.
Interface analogique
Pin 7, +22VDC
Environ +22 VDC sont à disposition
(courant maximal 0.2 A).
Pin 9, speed OUT
0–10 kHz
Fréquence proportionelle au nombre
de tours: 0–5000 t/min
Pin 10, +5VDC
Environ +5 VDC sont à disposition
(courant maximal 0.1 A)
Pin 13, internal speed
Interface analogique activée
(Pin 2 sur GND)
– Pin 13 ouvert: La vitesse de
rotation doit être ajustée par le
pin 5 (speed IN).
– Pin 13 sur GND: La vitesse de
rotation peut être ajustée par le
sélecteur de vitesse sur le tableau
de commande de la pompe.
Analogschnittstelle
Pin 7, +22VDC
Es stehen ca. +22 VDC zur Verfügung
(max. Strom 0.2 A).
Pin 9, speed OUT
0–10 kHz
Frequenz proportional zur
Drehzahl: 0–5000 min–1.
Pin 10, +5VDC
Es stehen ca. +5 VDC zur Verfügung.
(max. Strom 0.1 A)
Pin 13, internal speed
Analogschnittstelle aktiviert
(Pin 2 auf GND)
– Pin 13 offen: Die Drehzahl wird
über Pin 5 (speed IN) vorgegeben.
– Pin 13 auf GND: Die Drehzahl
kann am Bedienungspanel der
Pumpe eingestellt werden.
Digitale Eingänge (TTL-Pegel)
Digital inputs (TTL-level)
Entrées numériques (niveau TTL)
Pin 2, remote
Pin 3, start
Pin 13, internal speed
Analog-Eingang
Analog input/ Entrée analogique
Pin 5, speed IN
0–5 VDC / 0–10 VDC /0–20 mA / 4–20 mA
Analog-Ausgang
Analog output
Sortie analogique
Pin 9, speed OUT
0–10 kHz

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB16

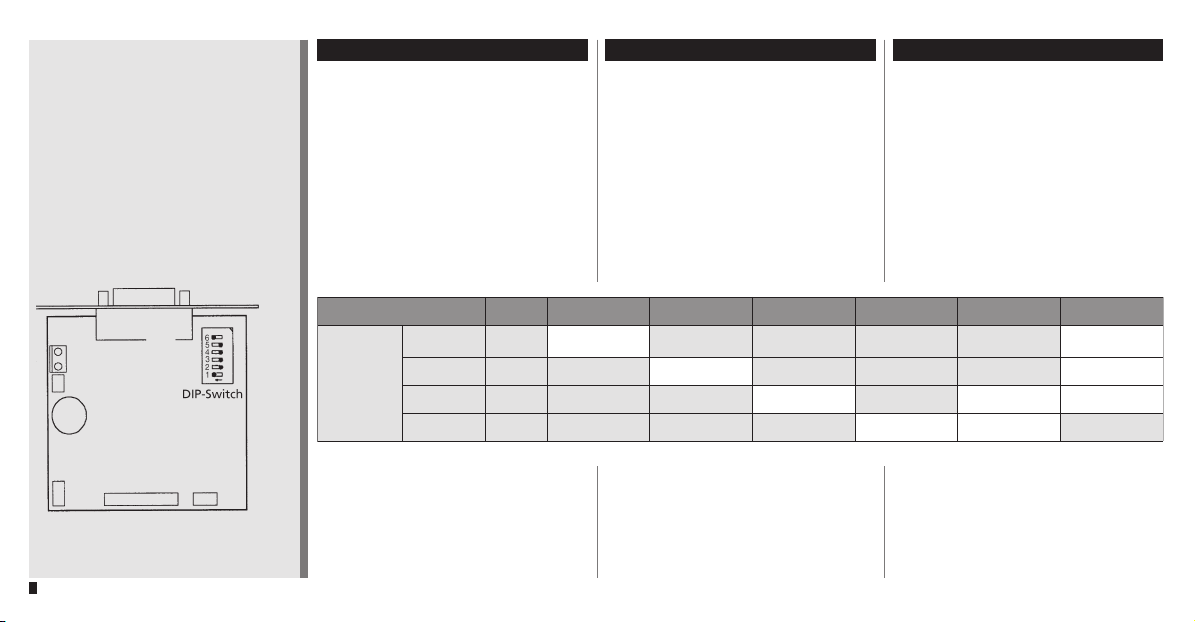

* Default-Einstellung * Default setting * Valeurs par défaut
Einstellungen Schalter S1
❖❖
❖❖
❖ Vergewissern Sie sich, dass die
Pumpe vom Netz getrennt ist.
nDas Gerät darf nur von einer
Fachkraft geöffnet werden!
Spannungsführende Teile im Innern
des Gerätes können auch längere Zeit
nach Ziehen des Netzsteckers noch
unter Spannung stehen.
Settings of switch S1
❖❖
❖❖
❖Make sure that the pump is
disconnected from the mains
supply.
nThe instrument should only be
opened by a qualified technician!
Capacitors inside the pump may still
be charged even though the mains
plug has been disconnected some
time ago.
Réglages du switch S1
❖❖
❖❖
❖Assurez-vous que la pompe soit
déconnectée du réseau.
nCet appareil doit être ouvert
par un spécialiste uniquement!
Des pièces conductrices peuvent
encore être sous tension très
longtemps après que le câble ait été
débranché de la prise.
sniP 1hctiwS-PID 2hctiwS-PID 3hctiwS-PID 4hctiwS-PID 5hctiwS-PID 6hctiwS-PID
5niP
NIdeeps
V5–0 *NO *FFO *FFO *FFO *FFO *NO
V01–0 FFO NO FFO FFO FFO NO
Am02–0 FFO FFO NO FFO NO NO
Am02–4 FFO FFO FFO NO NO FFO
S1
Eingang
Input
Entrée
18k Ω
38k Ω
250 Ω
250 Ω

17ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Pumpen gegen Druck
Der max. Differenzdruck hängt vom
Modell des verwendeten Zahnrad-
Pumpenkopfes ab (siehe Seite 21).
Ausschalten der Pumpe
nBeim Anhalten des Pumpen-
antriebes ist ein Rücklaufen der
Flüssigkeit möglich, falls auf der
Auslass-Seite kein Rückschlag-ventil
montiert ist! Siehe Seite 30
Wird die Pumpe über längere Zeit
nicht eingesetzt, empfiehlt es sich
unbedingt, den Pumpenkopf mit
Wasser gründlich zu spülen.
Pumping against pressure
The max. differential pressure
depends on the mounted pump-
head model (see page 21).
Before switching the pump off
nIf no non-return valve is
mounted on the discharge side of
the pump, a siphoning may occur at
the moment the pump drive is
stopped! (See page 30)
If the pump will not be used for
some time, it is strongly
recommended to thoroughly rinse
the pump-head with water.
Pompage contre pression
La pression différentielle maximale
dépend du modèle de tête de
pompe utilisé (voir page 21).
Avant d‘éteindre la pompe
nLorsque l’on éteint la pompe, il
est possible que le liquide pompé
reflue si le côté de sortie n’est pas
équipé d’une vanne anti-retour! (cf
page 30)
Si la pompe n’est pas utilisée
pendant un certain temps, il est
vivement recommandé de rincer
abondamment la tête de pompe
avec de l’eau.

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB18

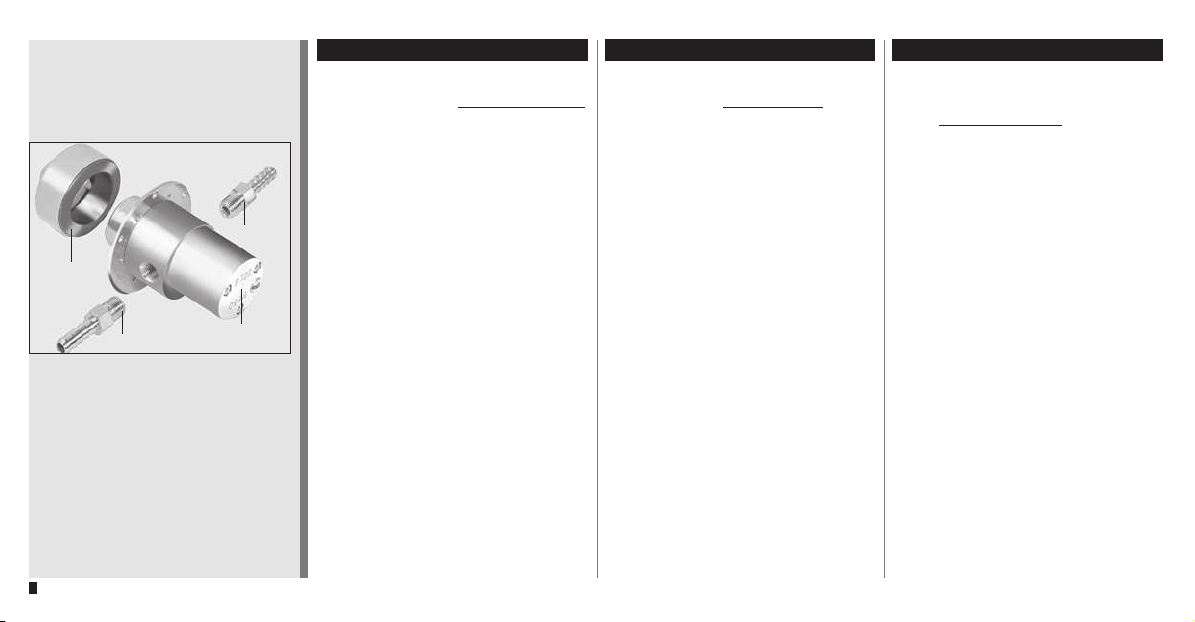

Pump-head
In general, the REGLO-Z gear pump
is supplied as a complete unit,
consisting of the REGLO-Z drive,
and as ordered:
1 pump-head
2 driving magnet
3 tubing adapters (2 pcs.)
For the REGLO-Z, a wide range of
different gear pump-heads with
PTFE, PPS or graphite gears are
available.
You find an overview chart of
the pump-heads available on
page 21.
nBefore mounting a new pump-
head, make sure that the correct
magnet is fitted to the drive.
Pumpenkopf
In der Regel wird die REGLO-Z
Zahnradpumpe als komplette Einheit
geliefert, bestehend aus dem Antrieb
REGLO-Z, und sofern bestellt:
1 Pumpenkopf
2 Antriebsmagnet
3 Schlauchnippel (2 Stk.)
Für die REGLO-Z sind unterschied-
liche Pumpenköpfe mit Zahnrädern
aus PTFE, PPS oder Graphit
erhältlich.
Eine Übersichtstabelle der verfüg-
baren Pumpenköpfe finden Sie auf
Seite 21.
nAchten Sie immer darauf, den
für Ihren Pumpenkopf
richtigen Magneten einzu-
setzen.
1
2
3*
3*
Tête de pompe
En règle générale la pompe à
engrenages REGLO-Z est livrée sous
forme d‘unité complète, comprenant
le moteur et, selon commande:
1 aimant d’entraînement
2 têtes de pompe Micropump®
à accouplement à aimant
3 raccords (2 pces.)
Des têtes de pompe différentes avec
des engrenages en PTFE, PPS ou en
graphite sont disponibles pour la
REGLO-Z.
Vous trouverez à la page 21 un
aperçu des têtes de pompe
disponibles.
nVeillez à toujours utiliser
l’aimant qui correspond à votre
tête de pompe.
* mit PTFE-Band
with PTFE-Tape
avec bande téflon (PTFE)

19ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB
Pumpenkopf-Montage
Fig. 1
Für die Montage brauchen Sie
folgende Werkzeuge:
– Inbusschlüssel 3/32“
– Kreuzschlitzschraubenzieher (Gr.0)
Alle Schrauben von der Befe-
stigungshülse (a) am Antrieb
entfernen.
Fig. 2
Antriebsmagnet auf Motorwelle
am Antrieb festschrauben (durch
Öffnung von unten).
❖❖
❖❖
❖Achten Sie darauf, dass zwischen
dem Magnet und dem äußeren Rand
der Befestigungshülse ein Abstand
von ca. 3 mm besteht.
n Der hintere Teil des Magnets
darf beim Drehen das Gehäuse des
Pumpenantriebes nicht streifen.
Mounting the pump-head
Fig. 1
The following tools are required for
mounting a pump-head:
– Allen key 3/32“
– Phillips screwdriver (Size 0)
Remove all screws from the fixing
case (a) of the drive.
Fig. 2
Fasten the driving magnet on the
motor shaft (through the hole
underneath).
❖❖
❖❖
❖Ensure that there is a gap of
about 3 mm between the magnet
and the brim of the fixing case.
nDuring operation the back of
the magnet must not touch the
housing of the pump drive.
Montage de la tête de pompe
Fig. 1
Pour le montage, vous avez besoin
des outils suivants:
– une clé Inbus 3/32“
– un tournevis cruciforme
(taille 0)
Extraire toutes les vis du boîtier de
fixation (a) sur le moteur.
Fig. 2
Fixer l’aimant propulseur sur l’arbre
du moteur (à travers l’ouverture au-
dessous).
❖❖
❖❖
❖Veillez à respecter un écart
d’environ 3 mm entre l’aimant et le
côté extérieur du boîtier de fixation.
nLorsqu’elle tourne, la partie
arrière de l’aimant ne doit pas
toucher le boîtier du moteur de la
pompe.
1 Pumpenkopf
Pump-head
Tête de pompe
2 Antriebsmagnet
Driving magnet
Aimant d’entraînement
a Befestigungshülse (am Antrieb)
Fixing case (on the drive)
Boîtier de fixation (au moteur)
3 mm
Befestigungshülse
Fixing case
Boîtier de fixation
Inbusschlüssel
Allen key 3/32"
Clé Inbus 3/32"
Antriebsmagnet
Driving magnet
Aimant d’entraînement
Fig. 1
a1 2
➞
➞
➞
➞
Fig. 2

ISMATEC SA/REGLO-Z/-ZS/24.04.02/CB/GB20
Pumpenkopf-Montage
Fig. 3
Die 2 Schlauchnippel am Pumpen-
kopf festschrauben.
❖❖
❖❖
❖Die Gewinde, der in den Pumpen-
kopf einzuschraubenden Schlauch-
nippel, sind unbedingt mit PTFE-
Band zu umwickeln, damit eine
bestmögliche Dichtigkeit erreicht
wird.
Fig. 4
Pumpenkopf mit Schrift nach vorne
und dem Pfeil nach rechts zeigend
an der Befestigungshülse am Antrieb
festschrauben.
❖❖
❖❖
❖Beachten Sie, daß Zahnradpum-
pen nur in eine Richtung fördern. Ein
Pfeil am Pumpenkopf zeigt die rich-
tige Fließrichtung an.
nVor Inbetriebnahme den
Pumpenkopf mit dem Medium
füllen. Der Pumpenkopf darf nicht
trocken laufen.
Mounting the pump-head
Fig. 3
Screw the 2 tubing adapters into the
pump-head.
❖❖
❖❖
❖Before screwing the tubing
adapters into the pump-head, we
recommend you to wrap PTFE tape
around the thread of the adapter.
Fig. 4
Screw the pump-head to the fixing-
case of the drive. The face of the
pump-head with the engraved model
number must be directed to the user
and the arrow must point to the right.
❖❖
❖❖
❖Please note that gear pumps can
only pump in one direction. An arrow
engraved on the front of the pump-
head indicates the correct flow
direction.
n Fill the pump-head with
liquid before you start pumping.
Avoid dry-running of the pump-head.
Montage de la tête de pompe
Fig. 3
Visser les deux raccords sur la tête
de pompe
❖❖
❖❖
❖Avant de visser les raccords de
tubes sur la tête de pompe, nous
recommandons d’entourer les
filetages avec de la bande PTFE afin
d’assurer une étanchéité optimale.
Cette bande protégera en outre les
pas de vis.
Fig. 4
Fixer la tête de pompe au boîtier de
fixation du moteur de manière à ce
que le texte soit dirigé vers l’avant et
la flèche vers la droite.
❖❖
❖❖
❖Remarquer que les pompes à
engrenages peuvent pomper unique-
ment dans un sens. Une flèche gra-
vée sur l'avant de la tête de pompe
indique le sens correct du flux.
n Remplissez de liquide la tête
de pompe avant la mise en service
initiale. La tête de pompe ne doit
jamais fonctionner à sec.
❖❖
❖
❖
❖
❖❖
❖❖
❖
Fig. 3
Fig. 4
➞
