Manuale d’uso
Sommario
1 Manuale .............................................................................................. 10
1.2 Ambiente .......................................................................................... 11
1.3 Norme di Sicurezza ........................................................................... 12
2 Istruzioni per l’Uso ............................................................................... 15
2.1 Regolazione della Temperatura con Termostato ................................ 15
2.2 Consigli per l’Uso .............................................................................. 16
2.3 Sbrinatura ......................................................................................... 17
3. Manutenzione .................................................................................... 17
3.1 Protezione per Bassa Tensione .......................................................... 18
4 Avvertenze Installazione ...................................................................... 19
4.1 Installazione ..................................................................................... 21
4.2 Venlazione ...................................................................................... 22
4.3 Pannellatura Porta ............................................................................ 22
4.4 Reversibilità Porta ............................................................................. 22
4.5 Collegamen Elerici ........................................................................ 23
4.6 Dimensione dei Cavi Elerici ............................................................. 24
4.7 Illuminazione Interna ........................................................................ 24
4.8 SEC - “Smart Energy Control” ............................................................ 25
5 Da tecnici (congurazioni standard) ................................................... 26
6 Ricerca dei guas ................................................................................. 27
7 Led per Diagnosca ............................................................................. 30
8 Dimensioni .......................................................................................... 31
9 Garanzia .............................................................................................. 33
Schemi Elerici ....................................................................................... 35

Manuale d’uso
10
1. Manuale
Il manuale conene delle avvertenze per segnalare pericoli presen per l’ulizzatore
o parcolari comportamen da tenere; tali avvermen sono indica come riportato
di seguito:
ATTENZIONE! Non avviare il prodoo prima di aver consultato
questo manuale di istruzioni.
Obbligo leura istruzioni
La presenza di questo simbolo richiede la leura delle istruzioni prima
di meere in funzione l’apparecchio
Obbligo sconnessione
La presenza di questo simbolo richiede l’immediata sconnessione
dell’apparecchio dall’alimentazione principale in caso di guas
Obbligo guan
La presenza di questo simbolo richiede a ciascun operatore di indossa-
re gli apposi guan protevi
Obbligo scarpe
La presenza di questo simbolo richiede a ciascun operatore di indossa-
re delle scarpe ae a diminuire il rischio di infortuni
Pericolo generico
La presenza di questo simbolo richiede parcolare aenzione da parte
dell’operatore
Pericolo di folgorazione
La presenza di questo simbolo segnala al che l’operazione descria
potrebbe presentare il rischio di uno shock elerico
Pericolo luce ad alta intensità
La presenza di questo simbolo segnala di prestare parcolare ateenzio-
ne alle luci luminose ad alta intensità, rischio per la vista.

Manuale d’uso
11
ATTENZIONE! Il manuale deve essere conservato per qualsiasi futura
consultazione. E’ opportuno:
• Conservare il manuale in un luogo accessibile proteo da umidità e calore e al
riparo da raggi solari dire;
• Impiegare il manuale in modo da non danneggiarne tuo o in parte il contenuto;
• Non asportare, strappare o modicare per alcun movo par del presente
manuale.
Nonostante la cura e la completezza con le quali è stato redao questo manuale,
Indel Webasto Marine Srl non può garanre che le informazioni qui presen coprano
ogni possibile evento associato all’installazione del prodoo, in caso d’incertezza
si consiglia di contaare immediatamente i nostri tecnici. Nel caso di vendita o
trasferimento dell’apparecchio ad altra persona, il presente manuale e i relavi
allega devono essere consegna, integri, al nuovo ulizzatore.
1.2 Ambiente
Questo prodoo è conforme alla direva 2002/96/CE sui riu di apparecchiature
eleriche ed eleroniche (RAEE).
Il correo smalmento del prodoo è essenziale per prevenire potenziali
conseguenze negave per l’ambiente e la salute.
Il simbolo sul prodoo, imballaggio o relava documentazione indica
che il prodoo non deve essere smalto fra i riu domesci. Il prodoo deve
essere consegnato ad un centro di raccolta autorizzato per il riciclaggio delle
apparecchiature eleriche ed eleroniche. Smalre sempre il prodoo nel rispeo
delle disposizioni ambientali locali sullo smalmento dei riu.
Per maggiori informazioni su smalmento, riciclaggio e riulizzo del prodoo,
rivolgersi alle autorità locali, al servizio di raccolta dei riu locale o al rivenditore/
distributore presso cui è stato acquistato il prodoo.
L’imballaggio è fabbricato in materiale riciclabile. Esso riporta il
simbolo del riciclaggio e deve essere consegnato ad un centro di raccolta.

Manuale d’uso
12
Il simbolo indica che il prodoo è conforme a tue le disposizioni della
comunità europea che prevedono il suo ulizzo.
ATTENZIONE! Questa apparecchiatura conene gas uorurato ad eeo
serra R134a all’interno di un sistema sigillato ermecamente il cui funzionamento
dipende dalla presenza di tale gas.
ATTENZIONE! Non aprire mail il circuito refrigerante, tranne per la normale
connessione/disconnessione dei giun rapidi (ove presen). Il refrigerante R134a
contenuto nell’apparecchio non è inammabile in condizioni normali. Non rilasciare
mai il refrigerante R134a nell’ambiente.
In caso di danneggiamento del circuito refrigerante contaare personale qualicato
cercato per maneggiare gas uorura.
1.3 Norme di Sicurezza
ATTENZIONE! Indel Webasto Marine Srl declina ogni responsabilità per
malfunzionamen o danneggiamen a persone o cose dovute all’ulizzo diverso
della macchina o di materiali con caraerische diverse da quanto indicato nel
presente manuale.
L’uso improprio o l’uso del prodoo in contrasto con quanto indicato in questo
manuale non può dare luogo a contestazioni nei confron del produore e/o
fornitore.
ATTENZIONE! Il refrigeratore è adao solamente per la conservazione
e/o mantenimento di alimen. I prodo alimentari devono essere conserva nella
confezione originale o in contenitori adegua. Non consumare generi alimentari la
cui data di conservazione sia scaduta, potrebbero causare intossicazione.

Manuale d’uso
13
ATTENZIONE! Qualora si dovessero conservare medicinali all’interno del
frigorifero, controllare che l’apparecchio disponga di una capacità di rareddamento
in grado di soddisfare i requisi dei rispevi farmaci.
ATTENZIONE! Lo scopo e la funzione del prodoo quando usato come
freezer, è solo di mantenere congela i prodo alimentari già completamente
congela.
Il refrigeratore non congela i prodo alimentari non congela o parzialmente
congela. Qualora un prodoo alimentare non congelato o parzialmente congelato
dovesse essere conservato nel freezer, questo è considerato uso improprio e può
causare possibile scongelamento non intenzionale del prodoo alimentare che può
portare a problemi di sicurezza, malaa o infortunio in caso di ingesone.
La conservazione di alimen non congela o parzialmente congela nel congelatore
può anche inuenzare la qualità di altri prodo alimentari surgela conserva
all’interno del congelatore.
Esposizione a temperature superiori al range di temperatura della classe climaca
per cui il freezer è costruito, interruzioni di alimentazione elerica e/o frequente
apertura del congelatore, può inuenzare l’ecacia del refrigeratore e la qualità del
contenuto del freezer.
L’utente deve sempre controllare la qualità dei prodo alimentari prima di ingerirli.
ATTENZIONE! Per periodi prolunga di inavità o in fase di sbrinamento,
rimuovere la lampada dove presente o scollegare tue le alimentazioni.
Lasciare lo sportello del refrigeratore leggermente aperto per arieggiare l’interno del
prodoo ed evitare la formazione di mue.
ATTENZIONE! Eliminare tue le fon di calore e scinlle dalle vicinanze
dell’apparecchio, estrarre la spina di alimentazione ed arieggiare bene il locale in
caso di fuoriuscita di liquido refrigerante.

Manuale d’uso
14
ATTENZIONE! Disconneere immediatamente l’apparecchio
dall’alimentazione principale in caso di guas. Non toccare eventuali cavi elerici
danneggia o non isola quando è inserita l’alimentazione elerica. L’osservazione
vale in parcolare quando l’apparecchiatura è connessa alla tensione di rete, 115V o
230V.
Se il cavo di alimentazione è danneggiato deve essere sostuito, contaare personale
qualicato o il Centro Assistenza più vicino.
ATTENZIONE! Non conservare nell’apparecchio o nelle vicinanze delle sue
par eleriche: bombolee spray a base di sostanze inammabili, materiali esplosivi,
apparecchi elerici, animali vivi.
Le bombolee spray contenen sostanze inammabili possono avere perdite di tali
gas che a contao con le par eleriche possono inammarsi o causare esplosioni.
Conservare ben chiuse ed in posizione vercale le bevande al alta gradazione
alcolica.
Evitare fuochi o scinlle all’interno dell’apparecchio.
Evitare di ulizzare apparecchiature eleriche all’interno del refrigeratore.
ATTENZIONE! L’apparecchio può essere ulizzato da bambini di età non
inferiore a 8 anni e da persone con ridoe capacità siche, sensoriali o mentali, o
prive di esperienza o della necessaria conoscenza, purché soo sorveglianza oppure
dopo che le stesse abbiano ricevuto istruzioni relave all’uso sicuro dell’apparecchio
e alla comprensione dei pericoli ad esso ineren.
I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione
desnata ad essere eeuata dall’ulizzatore non deve essere eeuata da bambini
senza sorveglianza.
ATTENZIONE! Non ulizzare spine o interruori se avete mani o piedi
bagna.

Manuale d’uso
15
2. Istruzioni per l’uso
La classe climaca è indicata sulla targhea da all’interno dell’apparecchio.
SN o classe temperata estesa (temperatura ambiente da 10°C a 32°C);
No classe temperata (temperatura ambiente da 16°C a 32°C);
ST o classe subtropicale (temperatura ambiente da 16°C a 38°C);
To classe tropicale (temperatura ambiente da 16°C a 43°C).
2.1 Regolazione della temperatura con termostato
La temperatura del frigorifero si regola in connuo per mezzo del termostato, che
integra anche una funzione di spegnimento se ruotato al necorsa anorario.
Per spegnere l’apparecchio occorre superare una leggera resistenza della manopola.
La posizione della manopola del termostato dipende dal po di frigorifero.
Per regolare la temperatura, procedere come segue: Ruotando il termostato in senso
orario la temperatura interna si abbassa e viceversa.
Si raccomanda di mantenere il frigorifero a una temperatura di 5-6°C. La temperatura
esterna inuenza quella del frigorifero, quindi può essere dicile mantenere la
temperatura interna correa se il frigorifero è esposto a calore e luce solare direa.
Manopola Termostato

Manuale d’uso
16
2.2 Consigli per l’uso
• Se possibile, accendere il frigorifero circa 6 ore prima di riporvi i prodo.
• L’apertura frequente del frigorifero comporta un maggiore consumo elerico.
• Una venlazione adeguata del compressore e del condensatore riduce
notevolmente il consumo elerico.
• Non ostruire mai il sistema di venlazione del frigorifero.
• L’impianto elerico deve essere in ome condizioni, vericare regolarmente le
baerie ed il loro livello di carica. Ulizzare sempre una baeria di avviamento
separata dal motore.
• Mantenere sempre pulito e asciuo l’interno del frigorifero. Rimuovere l’acqua
di condensa dalla vaschea di sgocciolamento soo lo scomparto freezer del
frigorifero, dove presente.
• Per mantenere la supercie della porta sempre bella ed intaa, assicurarsi che
essa sia sempre pulita ed asciua.
• L’apparecchio è stato progeato con blocco di protezione del prodoo nei casi di
tensione baeria bassa. In caso di blocco del compressore seguire le indicazioni
riportate nel presente manuale e/o contaare tecnici specializza o centri di
assistenza Indel Webasto Marine Srl.
• Il compressore può funzionare no ad una inclinazione di 30°, mentre angoli
superiori possono causare un danno permanente al compressore.

Manuale d’uso
17
2.3 Sbrinatura
Poiché l’evaporatore funziona a temperature inferiori al punto di congelamento, su di
esso si formano ghiaccio e brina.
L’umidità dell’aria, la temperatura e il numero di aperture dello sportello inuenzano
notevolmente la formazione di brina.
Sbrinare sempre il frigorifero quando lo strato di brina sull’evaporatore ha uno
spessore di 3-4 mm o superiore.
Spegnere il frigorifero ruotando il termostato in posizione 0.
Eeuare la sbrinatura quando i prodo possono rimanere il più possibile al fresco
fuori dal frigorifero. Non ulizzare ogge appun per rimuovere il ghiaccio e
la brina dall’evaporatore in quanto potrebbe danneggiarsi causando perdite di
refrigerante.
Riaccendere il frigorifero solo dopo averlo sbrinato, pulito e asciugato con cura.
Estrarre, svuotare e asciugare la vaschea di sgocciolamento soo l’evaporatore.
All’occorrenza, durante la sbrinatura, sistemare un asciugamano alla base del
frigorifero per agevolare la raccolta dell’acqua.
3. Manutenzione
I frigoriferi Isotherm Cruise & Cruise Elegance sono dota di un impianto di
rareddamento stagno che non richiede manutenzione e rabbocco di refrigerante.
Il compressore è progeato appositamente per applicazioni mobili per garanre un
rendimento e una durata eccellen. In inverno il frigorifero deve essere conservato
all’interno del veicolo, ma il compressore non funziona a temperature prossime a
0°C o inferiori. La manutenzione stagionale si limita alla pulizia del condensatore
dietro il frigorifero. In parcolare, è necessario spazzolare/aspirare tua la
polvere accumulata per eeo della ventola. Ulizzare una spazzola morbida e un
aspirapolvere. È importante tenere pulito l’interno del frigorifero con acqua epida e
sapone neutro asciugando qualsiasi residuo di condensa/acqua.
Per mantenere la supercie della porta sempre bella ed intaa, assicurarsi che essa
sia sempre asciua e pulita.
Allo spegnimento del frigorifero per periodi prolunga è necessario aendere
la completa sbrinatura e rimuovere la condensa che si è formata, sia all’interno
dell’apparecchio che nella vaschea esterna raccogli condensa, per evitare danni

Manuale d’uso
18
all’apparecchio, ai componen elerici/meccanici e/o la formazione di mue. Il
tempo di sbrinatura naturale può variare da pochi minu a diverse ore. Quando
il frigorifero è spento e in inverno lasciare lo sportello socchiuso in posizione di
aerazione e scollegare tue le alimentazioni.
Areazione modelli Classic:
I modelli Classic sono dota di una maniglia con apposito fermo ideato per lasciare lo
sportello in posizione di areazione.

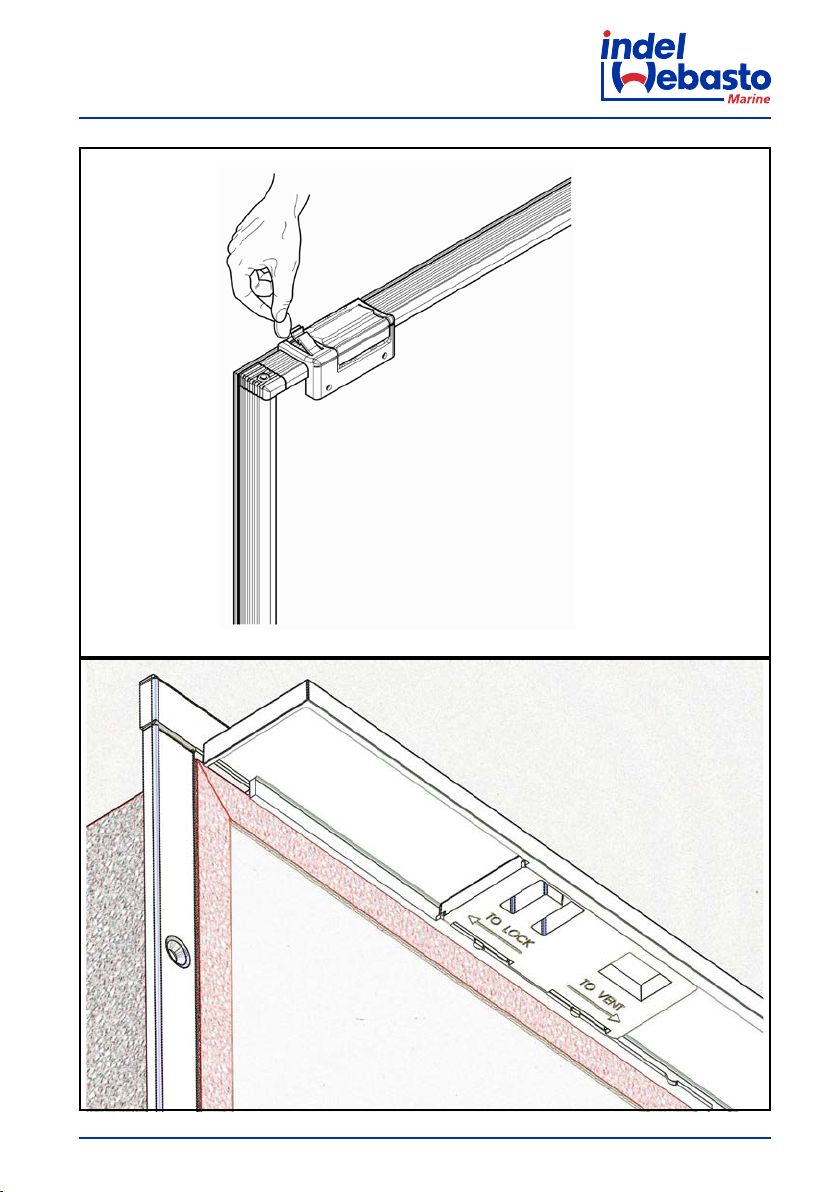

Per portare lo sportello in posizione di areazione, aiutandosi con una monena od un
coltello, sbloccare il fermo (Fig. 5). Una volta sbloccato il fermo agganciare la porta in
posizione di venlazione.
Areazione modelli Elegance:
I modelli Elegance sono dota di un apposiito sistema blocca porta per portare lo
sportello in posizione di areazione inserito nel Top del frigorifero.
Per portare lo sportello in posizione di areazione, agire sul bloccaporta spingendolo
verso destra in posizione di venlazione “--> TO VENT” (Fig. 6).
3.1 Protezione per bassa tensione
Per evitare che le baerie si scarichino eccessivamente, una protezione spegne il
compressore in caso di tensione insuciente e lo riaccende solo quando la tensione
nell’impianto aumenta in seguito alla ricarica delle baerie.
Tensione di sistema Tensione di
Spegnimento
Tensione Minima di
Funzionamento
12V 9,6 (10,4) V 10,9 (11,7) V
24V 21,3 (22,8) V 22,7 (24,2) V
Se si rimuove il poncello nell’eleronica fra C e P sono validi i valori indica fra
parentesi.
AVVERTENZE: Prima dell’accensione dell’apparecchio vericare sempre che
le baerie siano in condizioni omali.

Manuale d’uso
19
4 Avvertenze Installazione
ATTENZIONE! A garanzia di un funzionamento sicuro, installare ed
allacciare l’apparecchio aenendosi alle indicazioni riportate nelle presen istruzioni
d’uso.
ATTENZIONE! Ulizzare sempre i DPI (Disposivi di
Protezione Individuali) durante la movimentazione ed installazione del prodoo.
ATTENZIONE! Ogni modica eseguita sul prodoo ad insaputa del
fabbricante sarà di completa responsabilità di chi eseguirà tali alterazioni. Le
modiche eseguite senza l’autorizzazione da parte di Indel Webasto Marine Srl
faranno decadere ogni forma di garanzia ed invalideranno la dichiarazione di
conformità alle direve applicabili.
ATTENZIONE! Prima di ulizzare l’apparecchio accertarsi che esso non
presen danni visibili sui componen meccanici ed elerici.
ATTENZIONE! Non danneggiare i tubi del circuito refrigerante, gli spruzzi di
liquido refrigerante possono danneggiare la vista.
ATTENZIONE! In caso di danni all’apparecchio, informare immediatamente
la dia fornitrice prima di procedere all’allacciamento.
ATTENZIONE! Se il cavo di alimentazione è danneggiato deve essere
sostuito dal produore, dai Centri di Assistenza o da personale qualicato.
ATTENZIONE! Installare il frigorifero in un luogo asciuo e al riparo da

Manuale d’uso
20
spruzzi d’acqua. Le par eleriche NON devono essere esposte alla pioggia e/o a
spruzzi d’acqua.
ATTENZIONE! Installare il frigorifero lontano da bombole di gas o impian
GPL.
ATTENZIONE! Il prodoo deve essere installato in una zona accessibile per
eventuali manutenzioni. Il vano di alloggiamento delle par soo tensione e del
gruppo condensatore/compressore deve essere apribile solo volontariamente e non
accessibile direamente.
ATTENZIONE! La zona di installazione della parte compressore/
condensatore deve per forza essere realizzata con un materiale resistente al test
della amma con ago previsto dalla EN 603335---1 o distare più di 5 cm dalle par
eleriche e/o eleroniche.
ATTENZIONE! Se è presente un carica baerie, questo deve essere connesso
alla baeria e mai direamente al frigorifero.
ATTENZIONE! L’apparecchio deve essere proteo contro il contao indireo
secondo la norma “Heavy Current Regulaons”.
ATTENZIONE! In caso di collegamento all’alimentazione da rete elerica in
corrente alternata, per evitare gravi lesioni personali, accertarsi che essa sia dotata
di messa a terra e dotata di disposivi di sezionamento (interruori) che permeano
il distacco totale di corrente dell’apparecchio e, di disposivi di protezione che
intervengano automacamente in caso di guasto.
ATTENZIONE! Non toccare eventuali cavi elerici danneggia o non isola
quando è inserita l’alimentazione elerica. L’osservazione vale in parcolare quando
l’apparecchiatura è connessa alla tensione di rete 115Volt o 230Volt.
