ISRI 6030/870 User manual

Instruction manual
Bedienungsanleitung
89933 / 89934
Technische Änderungen vorbehalten
Subject to technical changes
7018523/Rev.02.06.2014
ISRI 6030/870

Allgemeines
DEin falsch eingestellter Sitz gefährdet Ihre Fahrsicherheit und Gesundheit.
Stellen Sie vor Fahrtantritt den Sitz optimal auf Ihren Körper ein,
insbesondere bei Fahrerwechsel.
Der Sitz ist nur für ein Fahrergewicht von nicht mehr als 150 kg geeignet.
Nicht mehrere Bedienelemente gleichzeitig betätigen.
Alle Verstellmechanismen müssen hörbar einrasten.
Um ein Verschleiß der Verstellmechanismen zu vermeiden, sind die
Betätigungshebel über den ganzen Betätigungsweg zu bedienen.
Der Sitz darf nicht als Aufstieghilfe benutzt werden.
Es muss darauf geachtet werden, dass der Sitz nicht durch Gegenstände im
Fahrzeug blockiert wird. Es kann sonst zu Beschädigungen des Sitzes kommen.
Schnallen Sie sich während der Fahrt immer an und neigen Sie auch als
Beifahrer die Rückenlehne nicht zu weit nach hinten.
Schnallen Sie mit dem Gurt nur eine Person an und befestigen Sie
keine Gegenstände auf dem Sitz.
Tips zum richtigen Sitzen
Horizontaleinstellung so einstellen, dass die Pedale bequem erreicht und ohne
Kraftanstrengung durchgetreten werden können.
Die Rückenlehne muss so weit aufrecht gestellt werden, dass das Lenkrad auch
noch mit leicht angewinkelten Armen erreicht werden kann.
Lesen Sie die Bedienungsanleitung vor der ersten Benutzung Ihres Sitzes
und machen Sie sich mit der Technik vertraut.
Führen Sie die Bedienungsanleitung immer zugänglich im Fahrzeug mit.
Der Erstbesitzer ist im Falle einer Veräußerung des Fahrzeuges verpflichtet, dem
Nachfolger diese Bedienungsanleitung mit auszuhändigen.
Wichtige Hinweise
Bei Nichtbeachtung der folgenden Hinweise erlischt die Haftung,
Gewährleistung, sowie u.U. die Allgemeine Betriebserlaubnis.
Eine Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen
bei Ihnen oder anderen führen:
Der Sitz darf nur vom Werkstatt- Fachpersonal montiert und repariert werden.
Dabei sind landesspezifische Vorschriften zu beachten.
Defekte Bauteile umgehend reparieren bzw. austauschen lassen.
Beim Einbau und Anschließen des Sitzes in das Fahrzeug sind die Vorgaben des
Fahrzeugherstellers zu beachten.
Veränderungen am Sitz sind unzulässig.
Es dürfen nur originale Ersatzteile verwendet werden.
Befestigungen und Verriegelungen sind regelmäßig zu überprüfen.
Benutzen Sie keine beschädigten oder fehlerhaften Sitze.
Gebrochene Stahlteile dürfen nicht geschweißt werden.
Ein defekter Gurt muss umgehend ausgetauscht und darf nicht repariert werden.
Ein Gurt ist unter anderem dann defekt, wenn das Gurtband Risse, deutliche Scheuer-
und Knickstellen bzw. Quetschungen oder Ausfransungen aufweist, aufgrund von
mangelhaftem Aufrollverhalten des Gurtbandaufrollers nicht straff genug anliegt, das
Gurtschloss nicht einwandfrei die Gurtzunge verriegelt bzw. Beschlagteile beschädigt
oder gebrochen sind.
Nach Fahrzeugunfall muss der Sitz komplett ausgetauscht werden.
Verwenden Sie zum Reinigen des Sitzes nur ein leicht angefeuchtetes Tuch ohne
scharfe Reinigungsmittel.
Der Bezugsstoff darf nicht durchfeuchtet werden.
Aus Gründen der Sicherheit darf der Sitz nur bei stehendem
Fahrzeug und angezogener Handbremse eingestellt werden.
7018523/Rev.02.06.2014 2

D
7018523/Rev.02.06.2014 3
Aus Gründen der Sicherheit darf der Fahrersitz nur bei stehendem
Fahrzeug eingestellt werden !
Horizontaleinstellung
Hebel vollständig hochziehen und Sitz verschieben.
Hebel wieder einrasten lassen.
Gewichtseinstellung
Handrad drehen und Schwingsystem auf das Gewicht des Fahrers
einstellen.
Die Zahl im Sichtfenster muß mit dem Gewicht des Fahrers identisch
sein.
Höhen- und Neigungseinstellung vorne
Hebel hochziehen und Sitzhöhe/Neigung durch Be- und Entlasten im
vorderen Bereich des Sitzkissens verändern.
Höhen- und Neigungseinstellung hinten
Hebel hochziehen und Sitzhöhe/Neigung durch Be- und Entlasten im
hinteren Bereich des Sitzkissens verändern.
Rückenlehneneinstellung
Griff vollständig hochziehen und Rückenlehne durch Anpressen des
Oberkörpers in die gewünschte Position bringen.
3-Punkt-Gurt (optional)
Den Gurt beim Anlegen nicht verdrehen.
Achten Sie darauf, dass die Gurtzunge im Gurtschloss fest einrastet.
Der Gurt muss fest am Körper anliegen.
Beim Abschnallen die Gurtzunge zum Gurtaustritt im Rücken
zurückführen.
Armlehne (optional)
Armlehne leicht anheben und Neigung über das Rändelrad
stufenlos einstellen.
6
5
4
1
2
3
7
4
5
3
1
2
76

General information
GB A wrong adjusted seat risks your driving safety and health.
Before driving adjust the seat optimal to your body, particularly when
changing the driver.
The seat is suitable for the operator's weight of maximum 150 kg
Don't operate several control elements at the same time.
All adjustment mechanism must engage audibly.
Move levers over the complete operation stroke to avoid wear of the
mechanism.
The seat shall not be used as ascent help.
The seat may not be blocked by objects in the vehicle, otherwise the seat
can be damaged.
Always use the seat belt and don`t adjust the backrest too much
backwards when driving, even for the passenger.
Fasten only one person by one belt and don´t fasten anything on the seat.
Advices for correct and comfortable seating
Adjust the horizontal adjustment in such a way, that the pedals can be
reached easily and can be tromped without any efforts to the floor.
Adjust the backrest to an inclination that the steering wheel can be
reached also with angled arms.
Please read the operating instructions thoroughly before using the
ISRI seat. Become familiar with its technical features.
Keep the operating instructions within the vehicle.
The first owner is obliged, to hand out this manual to the next owner in case of selling
the truck.
Warning notes
If you don`t consider the following instruction, the liability, warranty and
possibly the general operating permit will be lost.
Breaking these rules could cause serious or fatal injury to yourself and
others:
The seat has to be installed or repaired only by workshop specialists.
In doing so the regulations of the relevant countries have to be observed.
Defective parts have to be repaired or exchanged immediately.
When the seat will be mounted and connected in the vehicle, the
guidlines of the vehicle manufaturer have to be considered.
Changings on the seat are inadmissible.
Only original spare parts have to be used.
Seat anchorages and locking mechanisms have to be checked frequently.
Don't use a damaged or faulty seat.
It is not allowed to weld broken steel parts.
A defective safety belt must be exchanged immediately and is not
allowed to be repaired.
A belt/webbing shall be regarded as defective in case of rubbing spots, rips, kinks,
squeezed or frayed, if the belt/webbing is not tight enough to the body due to bad
retraction or if the belt buckle doesn't engage properly the belt tongue or if fittings
and plastic covers are damaged or cracked.
The belt is not defective when the belt roll up apparently to slowly.
After a vehicle accident the seat must be exchanged completely.
For cleaning the seat, use only an slightly dampened cloth without strong
solvents.
The upholstery cover shall not be soaked.
Due to reasons of road safety, the seat must only be adjusted when the
vehicle is stationary and the hand brake is pulled.
7018523/Rev.02.06.2014 4

GB
Due to reasons of road safety, the driver`s seat must
only be adjusted when the vehicle is stationary !

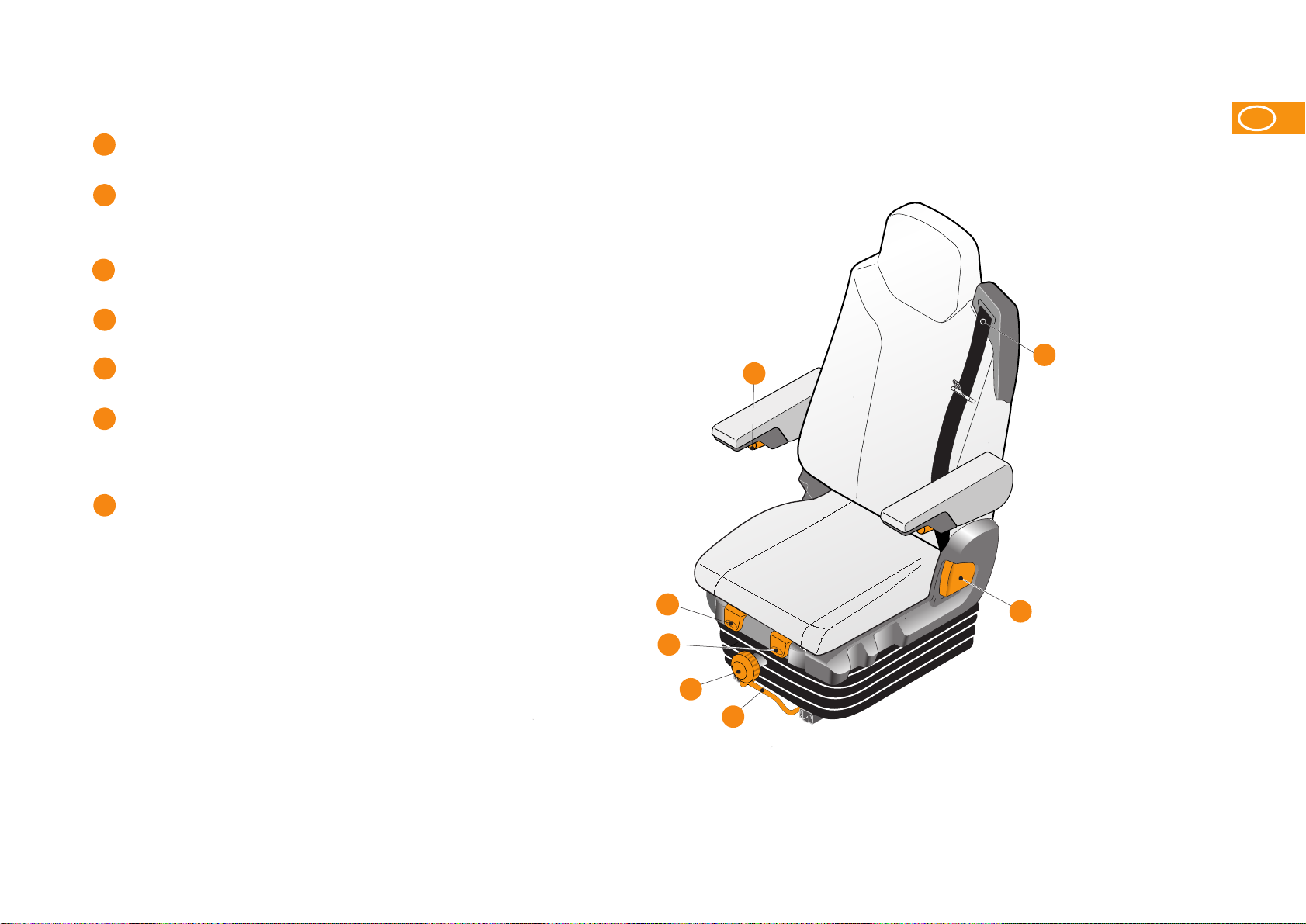

Horizontal adjustment
Pull lever completely and move seat forwards/backwards.
Release the lever to lock the seat.
Weight adjustment
Turn handwheel and adjust the suspension to the driver`s weight.
The number in the window must be similar to the driver`s weight.
Front height and tilt adjustment
Pull lever and adjust the seat position in height and tilt by loading/ unloading
the front seat cushion area.
Rear height and tilt adjustment
Pull lever and adjust the seat position in height and tilt by loading/ unloading
the rear seat cushion area.
Backrest adjustment
Pull handle and adjust the backrest position by applying your
weight to the backrest.
3-point-belt (optional)
Don't twist the seat belt when fastening.
Make sure that the belt tongue engages correctly in the belt buckle.
The belt has to rest close against the body.
When unfasten, guide the belt tongue back to the belt exit in the
backrest.
Armrest (optional)
Lift up armrest a little and adjust inclination by turning the wheel.
7018523/Rev.02.06.2014 5
6
5
4
1
2
3
7
4
5
3
1
2
76
