Italjet Ascot Operating instructions

C
MANUALE D’USO E MANUTENZIONE
USER AND MAINTENANCE MANUAL
MANUEL DE MODE D’EMPLOI ET D’ENTRETIEN

3
IT - Manuale Uso e Manutenzione ................................................ pag. 5
UK - Owner’s Manual ..................................................................... pag. 41
FR - Manuel d’Utilizateur ............................................................... pag. 77

4
NOTE/ NOTES/ NOTES
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................
.............................................................................................................................................................................................................

5
IT
INTRODUZIONE
Gentile cliente,
desideriamo ringraziarLa per la preferenza accordataci.
La bicicletta elettrica “Ascot” è progettata, sviluppata e prodotta in Italia da ITALJET, azienda leader dal 1959.
I nostri veicoli sono prodotti di qualità sviluppati secondo standard tecnologici avanzati conformi alle leggi vigenti e
vengono realizzate con materiali di ottima qualità certificata.
ITALJET mette inoltre a Sua disposizione un efficiente Servizio di Assistenza Tecnica, ed un fornito assortimento di
ricambi e accessori per assicurarLe lunghi anni di godimento del Suo mezzo con la stessa soddisfazione del primo
giorno.
Le consigliamo, per prima cosa, di leggere e familiarizzarsi con quanto descritto nel seguito di questo Manuale d’uso
e manutenzione, che, siamo certi, Lei apprezzerà come un’utile guida per il migliore e completo utilizzo in sicurezza
della sua Ascot.
ITALJET
via dell’Artigianato 7/A
40064 Ozzano dell’Emilia
Loc. Ponte Rizzoli - Bologna -
Tel. [phone]
E-mail: [email protected]
DREAM BIKE
SINCE 1959

6
IT
REQUISITI LEGALI
BICICLETTA ELETTRICA A PEDALATA ASSISTITA EPAC
EPAC è la sigla adottata dalle Normative Europee.
Essa deriva dalle iniziali di Electrically Power Assisted Cycle e sta ad indicare ciò che correntemente in Italiano viene tradotto come
Bicicletta Elettrica a Pedalata Assistita.
Secondo la vigente Direttiva Europea 2002/24/EC, per essere classificare come EPAC, le biciclette elettriche devono ottemperare ai
seguenti requisiti normativi sostanziali:
1. Potenza nominale massima continua del motore elettrico di 0,25 KW.
2. Interruzione dell’assistenza propulsiva elettrica del motore quando il guidatore smette di pedalare.
3 Riduzione progressiva dell’assistenza del motore all’aumentare della velocità e totale annullamento dell’assistenza al raggiungimen-
to della velocità limite di 25 km/h.
Prima di utilizzare questo veicolo, La invitiamo a leggere attentamente il presente “libretto di istruzioni per l’uso” al fine di ottimizzarne
le caratteristiche funzionali ed eliminare qualsiasi inconveniente che potrebbe insorgere da un uso errato o non conforme dello stesso.

7
IT
-
SIMBOLOGIA
Per rendere più chiare e di immediata
lettura le informazioni di particolare im-
portanza, abbiamo utilizzato i seguenti
simboli:
Indica un pericolo che potrebbe causare
alle persone, lesioni gravi o in alcuni casi
anche la morte.
Indica un pericolo per cui il veicolo po-
trebbe essere danneggiato.
Indica informazioni importanti riguardo la
manutenzione del veicolo da effettuarsi
con estrema facilità.
Segnala consigli da osservare con estre-
ma importanza.
ATTENZIONE:
AVVERTENZA:
NOTA:
IMPORTANTE:
Italjet si riserva di modificare in ogni momento i propri prodotti ed il presente Manuale.
Laddove trovi delle difformità tra quanto riportato nel Manuale e l’allestimento specifico
del suo veicolo, non esiti a scaricare dal sito www.italjet.com, la versione aggiornata del
Manuale ovvero contatti il Servizio Clienti Italjet al n. [phone], il quale provve-
derà ad inviarLe la versione aggiornata.

8
IT
INDICE
SOMMARIO
INTRODUZIONE.......................................................................................................................................................5
REQUISITI LEGALI ..................................................................................................................................................6
SIMBOLOGIA ...........................................................................................................................................................7
INDICE ......................................................................................................................................................................8
CARATTERISTICHE PRINCIPALI...........................................................................................................................9
STRUTTURA BICICLETTA.....................................................................................................................................11

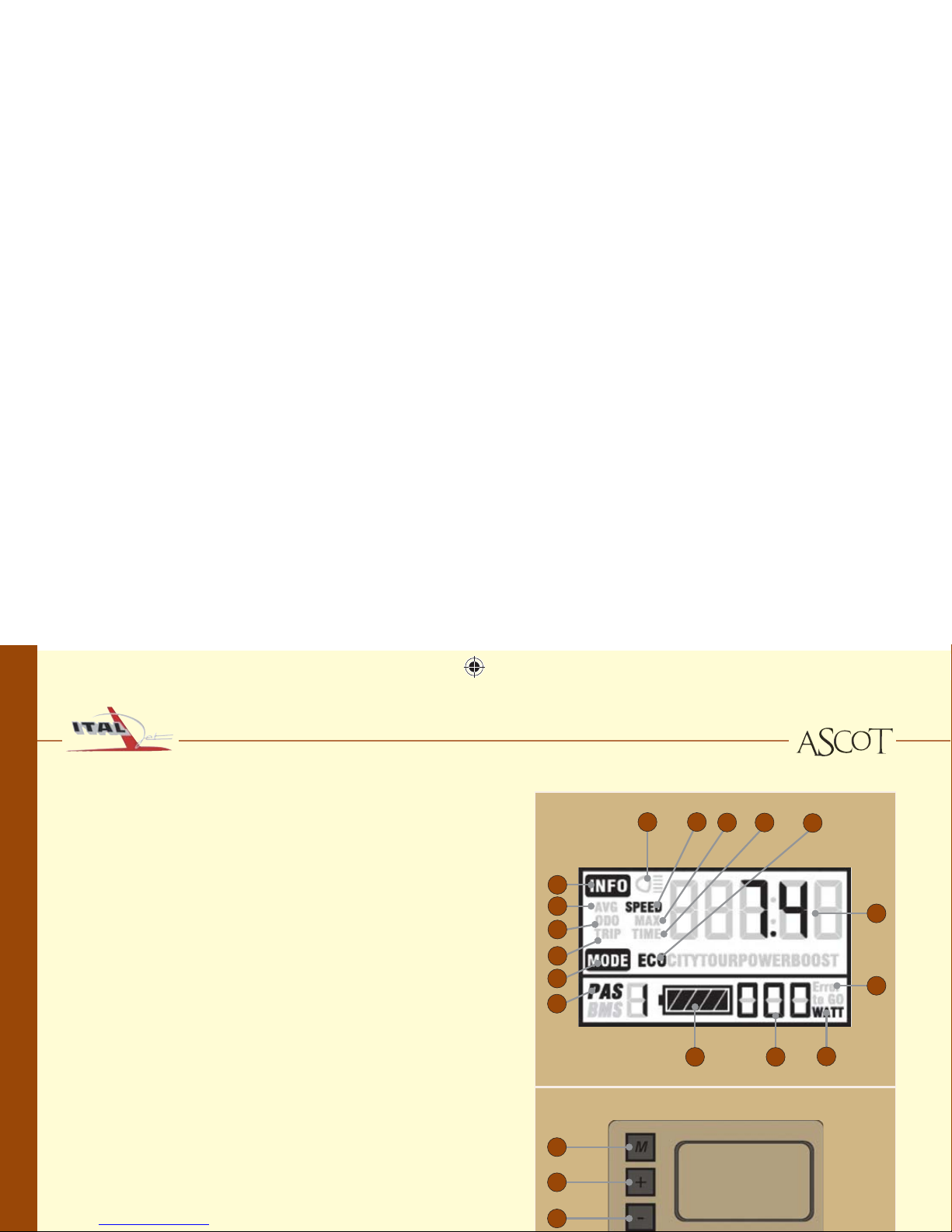

DESCRIZIONE DISPLAY C965..............................................................................................................................12
DESCRIZIONE DISPLAY KM5S.............................................................................................................................14
AVVERTENZE PRIMA DELL’USO.........................................................................................................................17
FUNZIONAMENTO.................................................................................................................................................20
UTILIZZO E CARICA DELLA BATTERIA..............................................................................................................23
MESSA IN FUNZIONE E PRECONSEGNA ...........................................................................................................26
REGOLAZIONI E LUBRIFICAZIONE.....................................................................................................................28
LAVAGGIO E MANUTENZIONE PARTI IN PELLE................................................................................................34
MANUTENZIONE PROGRAMMATA......................................................................................................................36
CERTIFICATO DI PRECONSEGNA E GARANZIA................................................................................................37

9
IT
CARATTERISTICHE PRINCIPALI
Di seguito le caratteristiche principali di ASCOT:
• Controllo computerizzato dell’erogazione della potenza del motore, per la massima efficienza dell’utilizzo dell’energia elettrica delle
batterie.
• Ricarica batterie con controllo automatico del livello ottimale di carica che prolunga la durata della vita utile delle batterie.
• Protezione di sicurezza di sovraccarico del motore che assicura l’affidabilità e la qualità.
Caratteristiche tecniche di ASCOT
Modello: ASCOT
Dimensioni complete (Lung.x Larg.x Alt.): 1980 x 620 x 960
Interasse delle ruote: 132 cm
Diametro pneumatico: 24” x 3
Peso ASCOT: ca. 30 kg
Carico portata massima: Max. 150 kg
Velocità massima: < 25 km/h
Percorrenza con batterie a carica completa (minima): 50 Km*
Percorrenza con batterie a carica completa (massima): 80 Km**
*Calcolata con peso utente di 70Kg in pianura, senza vento, temperatura 25°, gonfiaggio pneumatici a 2,6 bar ( con livello di assistenza 4)
**Calcolata con peso utente di 70Kg in pianura, senza vento, temperatura 25°, gonfiaggio pneumatici a 2,6 bar ( con livello di assistenza 1)

10
IT

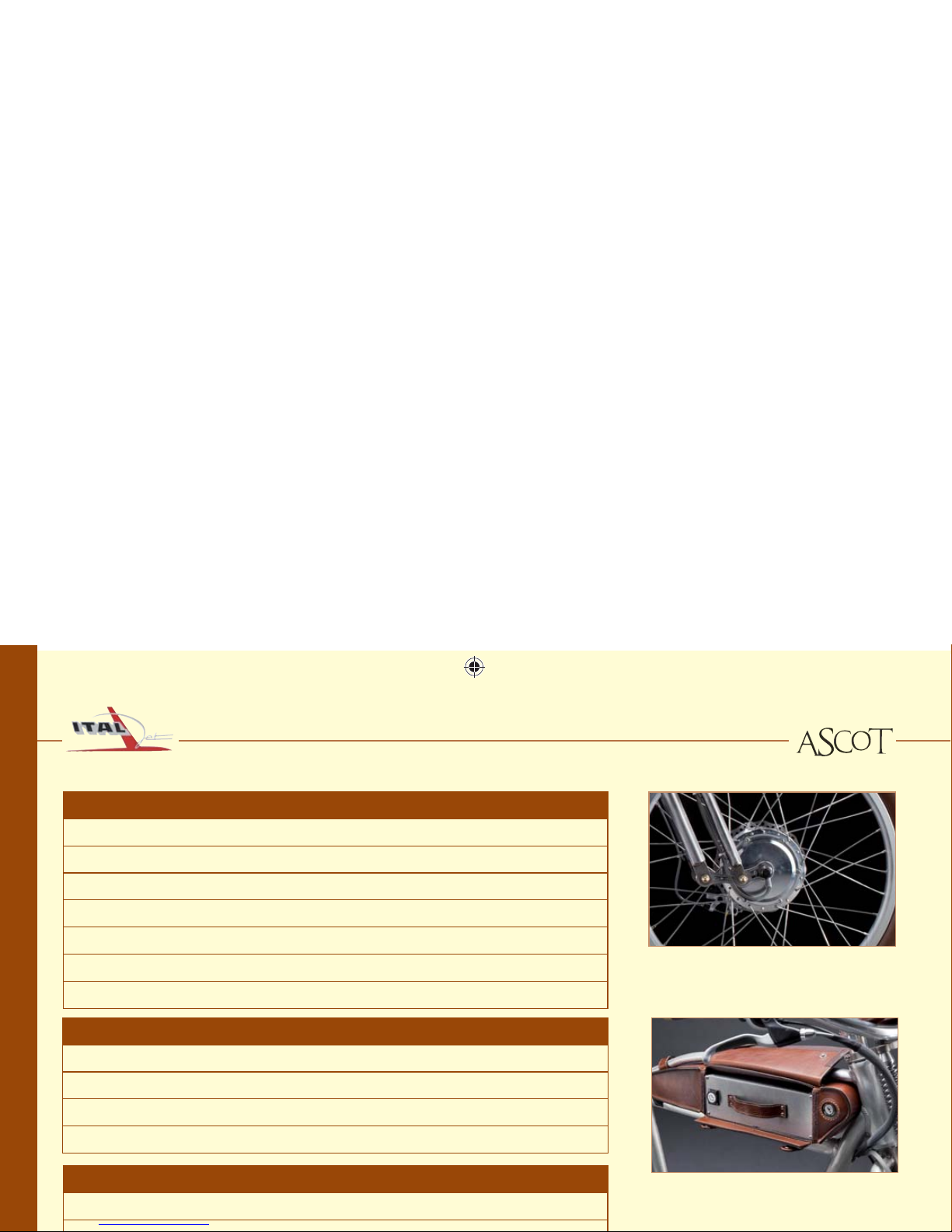

CARATTERISTICHE PRINCIPALI
Caratteristiche tecniche del motore
Tipo Motore: 8FUN SWX02
Impermeabilità: IP65
Potenza nominale: 250W
Efficienza: (%): ≥80
Riduzione ratio: 1:5
Peso: 3,6 Kg
Certificazione: CE ROHS
Caratteristiche tecniche della batteria
Tipo di batteria: LiMn2O2
Tempo di ricarica: 4 ore ( a batteria completamente scarica)
Capacità: 13,2 Ah-475 Wh
Voltaggio nominale: 36 Volt.
Caratteristiche tecniche del carica batteria:
Voltaggio di rete: 100-230V/50-60Hz Conforme CE
Voltaggio di uscita massima: 42 V
Consumo di elettricità: 140 W
