ATTENZIONE:

La ditta costruttrice garantisce il prodotto per un periodo di 24 mesi dalla vendita; l’apparecchio

deve essere restituito assieme al presente manuale d’istruzioni riportante nell’ultima pagina la data

di installazione e i valori dei parametri programmati.

La garanzia decade nel caso in cui l’apparecchio venga manomesso, smontato o danneggiato per

cause imputabili ad un uso non corretto e/o ad una installazione impropria, venga impiegato per

usi per i quali non sia stato destinato, venga installato in condizioni ambientali non idonee oppure

collegato ad un impianto elettrico non conforme alle normative vigenti.

La ditta costruttrice declina ogni responsabilità derivante da danni a cose e/o persone causati dalla

mancata installazione dei necessari dispositivi elettrici di protezione a monte dell’apparecchio,

oppure derivanti da una installazione non eseguita “a regola d’arte”.

L’installazione e la manutenzione del presente apparecchio deve essere eseguita da personale

specializzato, in grado di comprendere a pieno quanto illustrato nel presente manuale d’istruzioni.

Tutte le operazioni che si eseguono togliendo il coperchio del dispositivo devono essere eseguite

con alimentazione di rete scollegata.

Purché non esistano motivazioni concrete per le quali sia richiesta la rimozione della scheda

elettronica, considerare che alcune sue parti rimangono sotto tensione per diversi minuti anche

dopo lo scollegamento dell’unità dalla rete elettrica.

La ditta costruttrice non si assume alcuna responsabilità per danni a cose e/o persone derivanti dal

mancato intervento di una delle protezioni interne, ad eccezione del risarcimento dell’apparecchio

stesso se ancora coperto da garanzia.

Questa apparecchiatura è conforme alla direttiva ROHS 2002/95/CE.

Il simbolo del cestino mobile barrato sopra riportato indica che, a tutela dell’ambiente,

l’apparecchiatura alla fine del suo ciclo di vita non può essere smaltita insieme ai rifiuti

domestici. Smaltire il dispositivo ed il materiale d’imballo secondo le prescrizioni locali.

LEGGERE ATTENTAMENTE QUESTO MANUALE ISTRUZIONI PRIMA

DELL’INSTALLAZIONE O MESSA IN FUNZIONE.

voltar.com.ua

4

 INDICE

INGOMBRI - DIMENSIONI - IDENTIFICAZIONE…………………..………..………..5

DESCRIZIONE……………………………………………………………………………...…6

DATI TECNICI………………………………………………………………………………...6

FUNZIONALITA’………………………………………………………………………….......6

PROTEZIONI……………………………………………………………………………...…...7

INSTALLAZIONE

COLLEGAMENTO IDRAULICO………………………………………………………..….7

COLLEGAMENTO ELETTRICO……………………………………………………..........8

MESSA IN FUNZIONE………………………………………………………..………...........12

PROGRAMMAZIONE

DESCRIZIONE INTERFACCIA…………………………………………………………….12

DESCRIZIONE TASTI……………………………………………………………………….12

STRUTTURA DEI MENU’…………………………………………………………………...13

DESCRIZIONE DEI PARAMETRI E DELLE SCHERMATE…….……………………...13

ALLARMI…..………………………………………………………………………………….16

ANOMALIE POSSIBILI……………………………………………………………………....17

MANUTENZIONE…………………………………………………………………………….19

voltar.com.ua

5

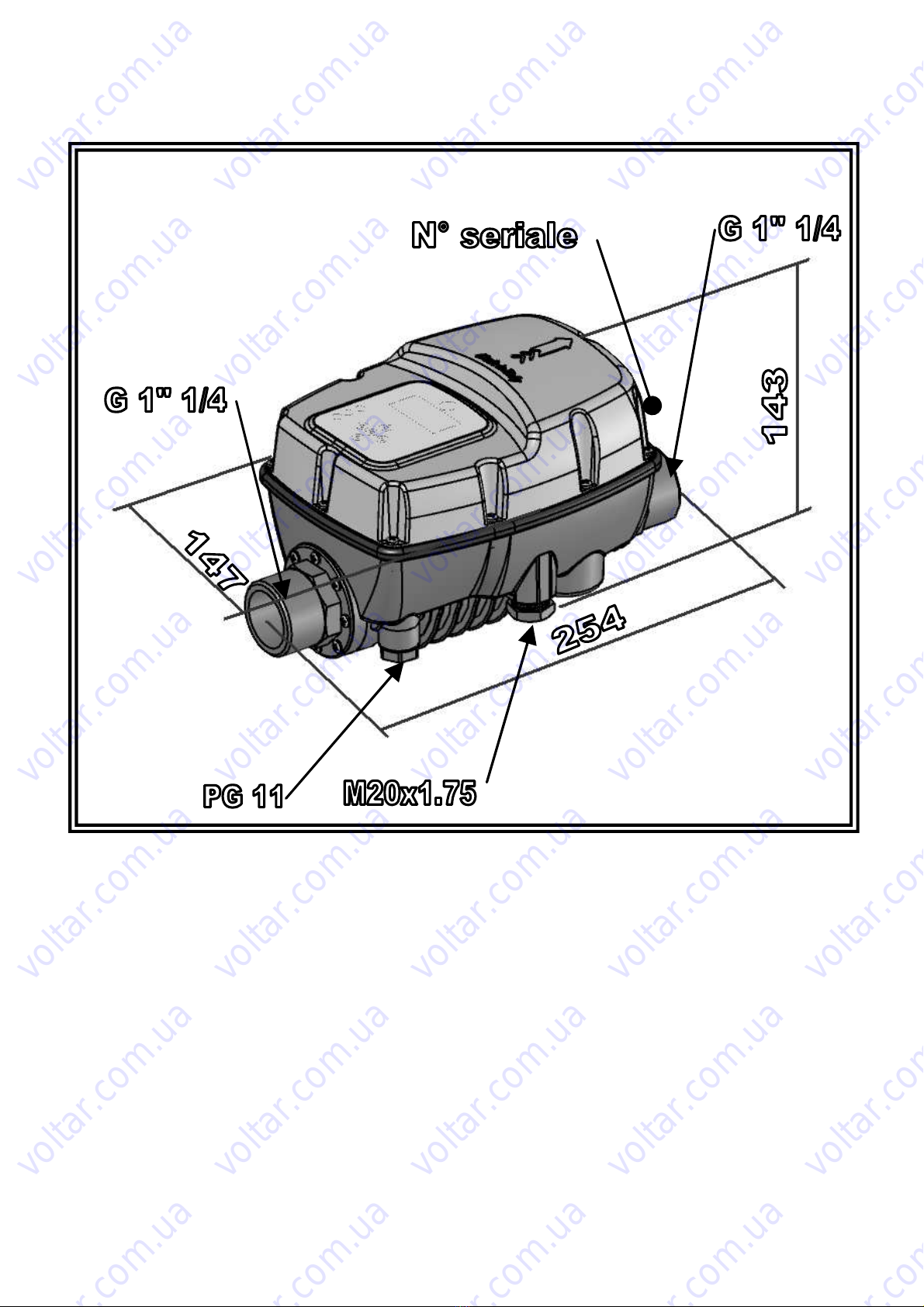

↔INGOMBRI - DIMENSIONI - IDENTIFICAZIONE

voltar.com.ua

6

 DESCRIZIONE

Sirio Entry è un dispositivo elettronico che controlla l’avvio e l’arresto di una elettropompa, basato

su tecnologia ad inverter.

Grazie a questa tecnologia esso è in grado di modulare la frequenza (Hz) della corrente che arriva

al motore in modo da farne variare il regime di rotazione giri/minuto a seconda della richiesta di

acqua dall’impianto.

In questo modo la pressione agli utilizzi arriva sempre con un valore costante e l’assorbimento del

motore è sempre proporzionato alla reale richiesta dell’impianto permettendo un notevole

risparmio energetico nel tempo.

DATI TECNICI

Alimentazione di rete:…………………….. monofase 230Vac ±10% - 50/60Hz

Alimentazione motore:……………………. monofase 230V~

Potenza massima motore:………………….1500W – 2Hp

Massima corrente di fase del motore:………Sirio Entry: 10.5A (rms) - Sirio Entry XP: 14 A (rms)

Massimo assorbimento di linea:……………Sirio Entry: 12A – Sirio Entry XP: 16 A @ 230V~

Pressione massima ammissibile:…………....800 KPa (8 bar)

Massima temperatura liquido:…………….. 50°C

Portata massima teorica:……………………150 l/min – 9m3/h – 9000 l/h

Campo regolazione set-point:………………1,5÷7 bar

Campo regolazione pressione start…………1÷6,7 bar

Connessione idraulica………………………1”¼ maschio-maschio

Campo di modulazione frequenza:…………25÷50 Hz (30-60Hz su richiesta)

Grado di protezione:………………………..IP X5

Peso…………………………………………1,6 Kg

Dimensioni………………………………….254x147x143 mm

Tipo di Azione…………………………..….1.Y (secondo EN 60730-1)

Temperatura ambiente di funzionamento…...5°±45° C

FUNZIONALITÀ

√Pressione costante grazie alla regolazione dei giri dell’elettropompa

√Risparmio energetico grazie al minor assorbimento della pompa

√Avvio e arresto della pompa graduali che riducono i colpi d’ariete

√Protezione dalla marcia a secco in caso di mancanza di acqua in aspirazione

√Reset automatico in caso di arresto per marcia a secco in grado di risolvere in maniera

autonoma la condizione di errore

√Controllo perdite efficace per la protezione della pompa in caso di continue ripartenze

√Indicazione digitale della pressione sul display

√Segnalazione dei vari stati di funzionamento/errore tramite indicatori luminosi e messaggi sul

display

√Contatto ausiliario per controllo a distanza, collegamento in coppia o doppio set-point

√Soft-start attivabile a richiesta per avvio progressivo dell’elettropompa

√Possibilità di interfacciare due dispositivi all’interno di gruppi di pressurizzazione

voltar.com.ua

7

PROTEZIONI

√Marcia a secco

√Sotto-tensione di alimentazione (intervento a circa 200 Volt)

√Sovra-tensione di alimentazione (intervento a circa 260 Volt)

√Corto circuito sui terminali di uscita

√Controllo amperometrico su uscita motore

√Surriscaldamento interno dell’inverter

√Perdite consistenti con continue ripartenze dell’elettropompa

INSTALLAZIONE





COLLEGAMENTO IDRAULICO:

Sirio Entry deve essere installato sulla mandata della pompa, in posizione orizzontale o verticale,

rispettando il senso del flusso indicato dalla freccia sul coperchio. L’acqua in uscita dalla pompa

attraversa il dispositivo per poi essere distribuita ai vari utilizzi.

L’acqua in entrata del Sirio Entry deve essere priva di impurità e/o altre sostanze che potrebbero

bloccare il movimento della valvola di ritegno presente all’interno. Per ridurre al minimo questo

problema è utile montare appositi filtri in aspirazione della pompa.

Installare un piccolo vaso di espansione (1-2 litri) dopo il Sirio Entry, in modo da limitare le

ripartenze causate da eventuali piccole perdite, la cui presenza è normale in buona parte degli

impianti.

Il valore di pre-carica del vaso deve essere adeguato ai valori di pressione impostati. Questo

accorgimento aiuta inoltre a migliorare la costanza del funzionamento in caso di richieste esigue di

acqua dall’impianto (es. lavatrici, sciacquoni dei WC, ecc.).

E’ assolutamente indispensabile non installare alcuna valvola di ritegno tra Sirio Entry e

l’elettropompa o tra il dispositivo stesso e gli utilizzi, in quanto questo può provocare

malfunzionamenti

dell’apparecchio.

E’ invece possibile inserire una valvola di ritegno nel tubo di aspirazione dell’elettropompa per

evitarne lo svuotamento nel momento dell’arresto.

Si sconsiglia di installare l’apparecchio all’interno di pozzetti o di scatole stagne dove potrebbe

verificarsi una forte condensazione.

ATTENZIONE: all’arresto della pompa le condotte risulteranno in pressione pertanto, prima

di qualsiasi intervento , sarà opportuno scaricare l’impianto aprendo un rubinetto.

voltar.com.ua

8





COLLEGAMENTO ELETTRICO:

ATTENZIONE:

- tutti i collegamenti elettrici devono essere eseguiti da personale specializzato

- un collegamento non corretto del motore elettrico può causare il danneggiamento del

dispositivo e del motore stesso della pompa.

- il mancato rispetto di quanto riportato in questo paragrafo può causare seri danni a cose

e/o persone per i quali la ditta costruttrice declina ogni responsabilità.

- nel caso in cui il cavo di alimentazione oppure il cavo tra Sirio Entry e l’elettropompa sia

danneggiato, la sostituzione deve essere eseguita unicamente dalla ditta costruttrice

dell’apparecchio o da un suo incaricato o da personale ugualmente qualificato, in modo da

prevenire rischi alle cose o alle persone

Inserire i cavi elettrici negli appositi pressacavi rispettando il corretto ordine

di montaggio di tutti i componenti. Fissare sufficientemente i dadi filettati in

modo da evitare la trazione e la rotazione dei cavi dall’esterno.

Il pressacavo per il contatto ausiliario è cieco: se si desidera inserire un cavo per

il comando a distanza è opportuno sfondare il dado in plastica tramite un

cacciavite dopo aver rimosso il dado stesso dall’unità. Il foro risultante sul

pressacavo dovrà avere un diametro 7mm. Usare la guarnizione in dotazione

al pressacavo. Idoneo per cavi da 3.5 a 6.5mm

Nel caso di impiego del dispositivo in almeno una delle seguenti condizioni:

-temperatura del fluido impiegato maggiore di 30°C

-temperatura ambiente maggiore di 35°C

è necessario utilizzare per il cablaggio della linea di alimentazione e per la linea del motore

cavi elettrici con resistenza termica non inferiore a 100°C.





COLLEGAMENTO DELL’ELETTROPOMPA

Sirio Entry può essere installato su pompe monofase con alimentazione 230Vac, già provviste di

condensatore. E’ necessario dunque al momento del collegamento elettrico verificare che i

morsetti all’interno della scatola elettrica del motore siano collegati secondo le modalità previste

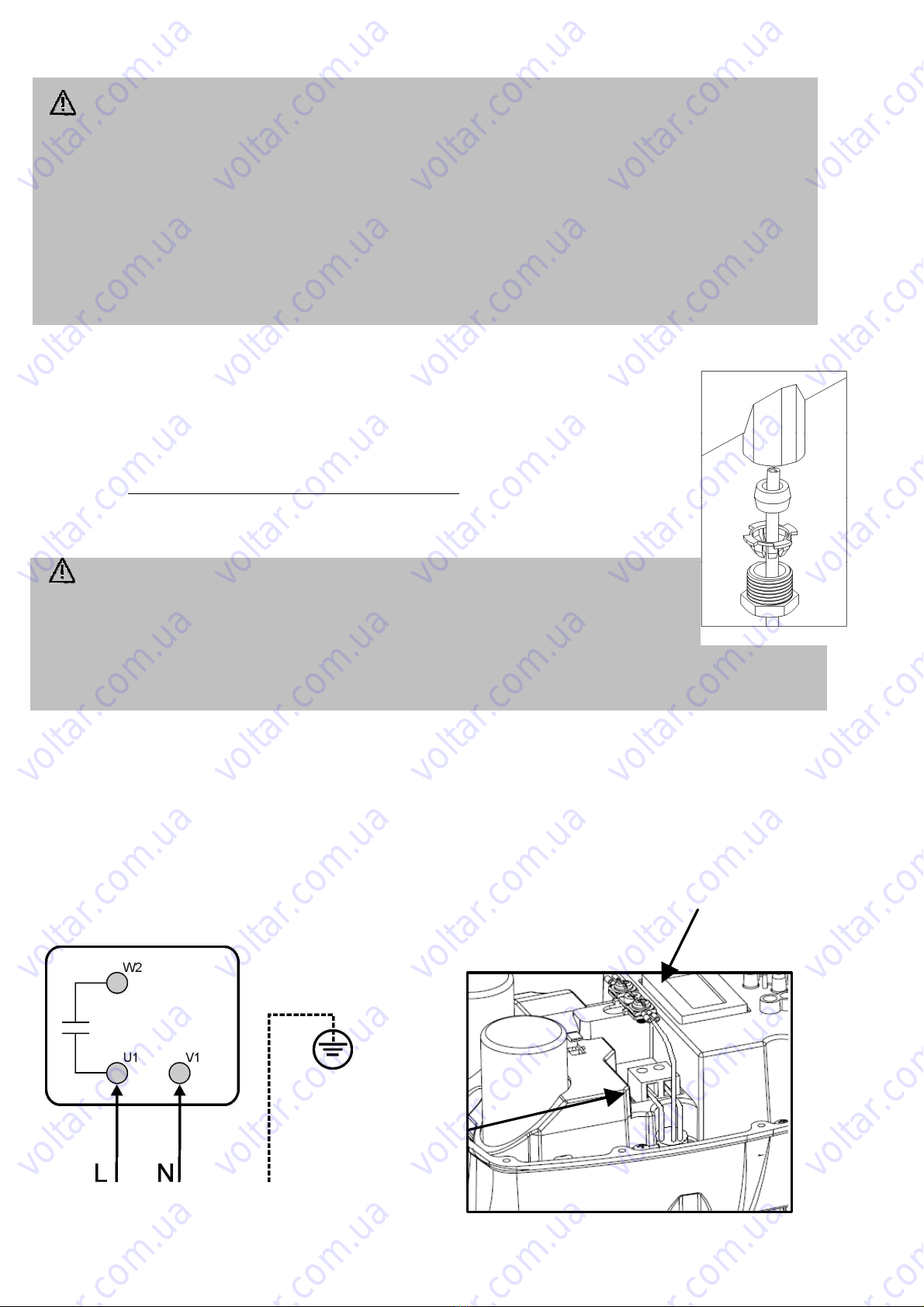

dal costruttore dell’elettropompa. La figura seguente mostra un tipico esempio di collegamento:

MOTORE

1X230Vac

TERRA

voltar.com.ua

9

Prima di eseguire il collegamento elettrico è necessario preparare opportunamente i cavi con

appositi terminali a crimpare. Collegare i due fili di alimentazione del motore della pompa al

morsetto bipolare verde contrassegnato dalla scritta “MOTOR”; procedere quindi con

l’allacciamento del cavo di terra ad una delle estremità del doppio morsetto di terra, utilizzando

appositi terminali ad occhiello. La crimpatura dei terminali deve essere eseguita da personale

specializzato, utilizzando una pinza apposita.

Questo dispositivo è in grado di operare con pompe con frequenza nominale massima di 50Hz

(60Hz su richiesta) e potenza fino a 1500 Watt.

L’apparecchio è dotato di protezione dal corto circuito in uscita.

La sezione dei cavi consigliata è di 1,5mm2per lunghezze del cavo fino a 30 metri; per lunghezze

da 30 a 50 metri è consigliabile l’uso di cavo con sezione 2,5mm2.Il tipo di cavo elettrico deve

corrispondere alle condizioni di impiego (uso in locali domestici, secchi o bagnati, per posa

all’interno o all’esterno).





COLLEGAMENTO DI LINEA

L’alimentazione del dispositivo è di tipo monofase a

230 Volt 50/60Hz.

L’impianto elettrico al quale l’apparecchio viene

collegato deve essere conforme alle normative

vigenti di sicurezza e deve quindi essere dotato di:

- interruttore magnetotermico automatico ad elevato

potere d’interruzione con corrente d’intervento

proporzionata alla potenza della pompa installata

(vedi tabella seguente)

- collegamento a terra con resistenza totale conforme

agli standard locali e comunque mai superiore a 100Ω.

Se l’apparecchio viene utilizzato in piscine o fontane o bacini da giardino, è obbligatorio installare

un interruttore differenziale automatico di tipo “A” con I∆n=30mA

Il sistema composto da elettropompa e Sirio Entry è da intendersi come “fisso”; è opportuno

quindi prendere gli opportuni accorgimenti per evitare che il dispositivo venga scollegato dalla

linea di alimentazione alla quale è stato originariamente connesso e sia erroneamente ricollegato

su di un’altra fonte di alimentazione sprovvista delle necessarie protezioni elettriche.

Se l’apparecchio non è provvisto di cavo di alimentazione e di spina, installare un altro dispositivo

che assicuri la disconnessione dalla rete in modo onnipolare con una distanza di apertura dei

contatti di almeno 3mm.

Prima di eseguire il collegamento

elettrico è necessario preparare

opportunamente i cavi con appositi

terminali a crimpare. Collegare i due

fili di alimentazione del dispositivo al

morsetto bipolare verde

contrassegnato dalla scritta “LINE”;

procedere quindi con l’allacciamento del cavo di terra ad una delle estremità del doppio morsetto

di terra, utilizzando appositi termianali ad occhiello. La crimpatura dei terminali deve essere

eseguita da personale specializzato, utilizzando una pinza apposita.

La sezione dei cavi consigliata è di 1,5mm2, compatibile con elettropompe fino a 1,1kW. Per

potenze oltre 1.1 kW fino a 1.5 kW è preferibile usare un cavo da 2.5mm2.

POTENZA POMPA

INSTALLATA(KW) PROTEZIONE

MAGNETOTERMICA

(A)

0.37 (0.5Hp) 4

0.75 (1Hp) 6

1.5 (2Hp) 12

LINEA

230V~ - 50/60 Hz

TE

RRA

voltar.com.ua

10

CONNETTORE

CONTATTO AUSILIARIO

Nel caso di lunghezze della linea di alimentazione superiori a 5-10 metri, è preferibile usare un

cavo con sezione 2,5mm2per ridurre le cadute di tensione nel cavo stesso e ridurre le possibilità

di intervento della protezione per sotto-alimentazione.

Il tipo di cavo elettrico deve corrispondere alle condizioni di impiego (uso in locali domestici,

secchi o bagnati, per posa all’interno o all’esterno).

Attenersi inoltre alle limitazioni di installazione dichiarate dal costruttore dell’elettropompa alla

quale Sirio Entry viene collegato.





COLLEGAMENTO CONTATTO AUSILIARIO

ATTENZIONE: Il connettore remoto è isolato dalla rete principale tramite un isolamento di

tipo “principale” (basic insulation secondo EN 60730-1). Qualsiasi circuito collegato a questo

moresetto acquisirà lo stesso grado di isolamento rispetto all’alimentazione di rete . Per

questo motivo i collegamenti devono essere eseguiti con un tipo di cavo che garantisca

l’isolamento supplementare.

Sirio Entry è dotato di un connettore

particolare tramite il quale è disponibile un

contatto ausiliario per sfruttare funzionalità

aggiuntive, interfacciando il dispositivo con

altre apparecchiature esterne. La funzione svolta

dal contatto ausiliario dipende dall’impostazione

del parametro “Contatto Ausiliario” descritto al

paragrafo relativo alla programmazione; di

seguito vengono elencate le tre modalità

configurabili, le relative funzioni e metodi di

collegamento elettrico

IMPOSTAZIONE PARAMETRO “CONTATTO

AUSILIARIO” = “1” - Funzione di scambio

all’interno di gruppi di pressurizzazione.

Con il parametro “CONTATTO AUSILIARIO”

impostato su “1”, Sirio Entry è predisposto per

lavorare in maniera autonoma (impianto singolo)

oppure di dialogare con un altro dispositivo partner

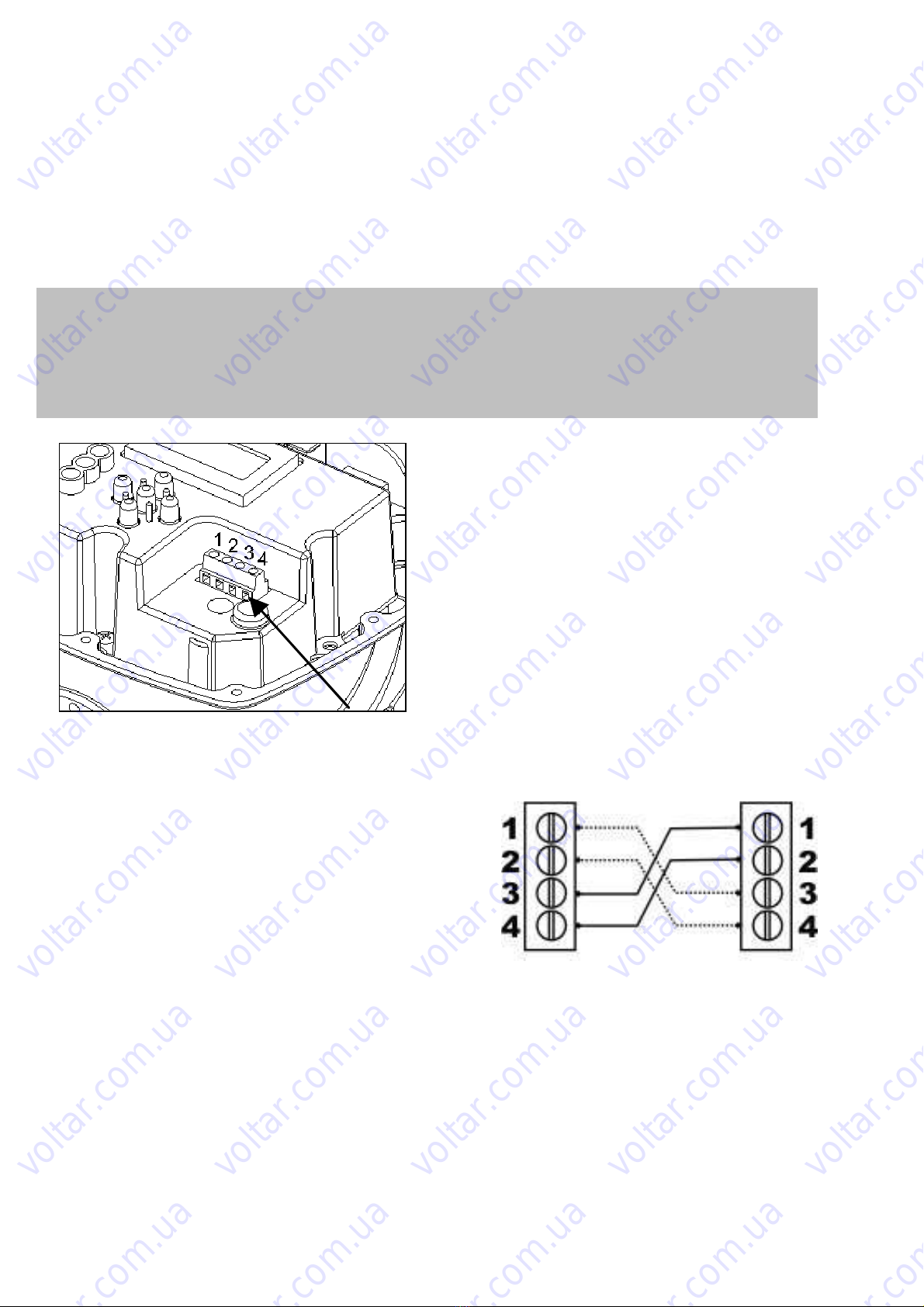

all’interno di un gruppo gemellare di pressurizzazione, a seconda che il cavo di collegamento sia

presente oppure no. Nel caso in cui il dispositivo lavori in maniera autonoma non è necessario

eseguire alcun collegamento. Se invece il Sirio Entry viene collegato ad un’altra unità per creare

un gruppo di pressurizzazione, attenersi allo schema elettrico di collegamento riportato a fianco;

per ulteriori informazioni relative al modo di funzionare all’interno di gruppi di pressurizzazione

gemellari fare riferimento a quanto riportato in appendice al presente manuale alle sezione

“GRUPPI DI PRESSURIZZAZIONE”.

voltar.com.ua

11

IMPOSTAZIONE PARAMETRO “CONTATTO AUSILIARIO” = “2” - Funzione di avvio

ed arresto a distanza

Con il parametro “CONTATTO AUSILIARIO”

impostato su “2”, Sirio Entry è predisposto per essere

avviato ed arrestato a distanza in funzione delle

richieste dell’impianto. Questa funzione è utile quando

si intende programmare l’avvio dell’elettropompa in

concomitanza con l’avvio di altre apparecchiature

collegate ad un’unica unità di controllo, come avviene

ad esempio negli impianti di irrigazione in cui la

pompa viene avviata solo quando la centralina di

irrigazione attiva una o più elettrovalvole

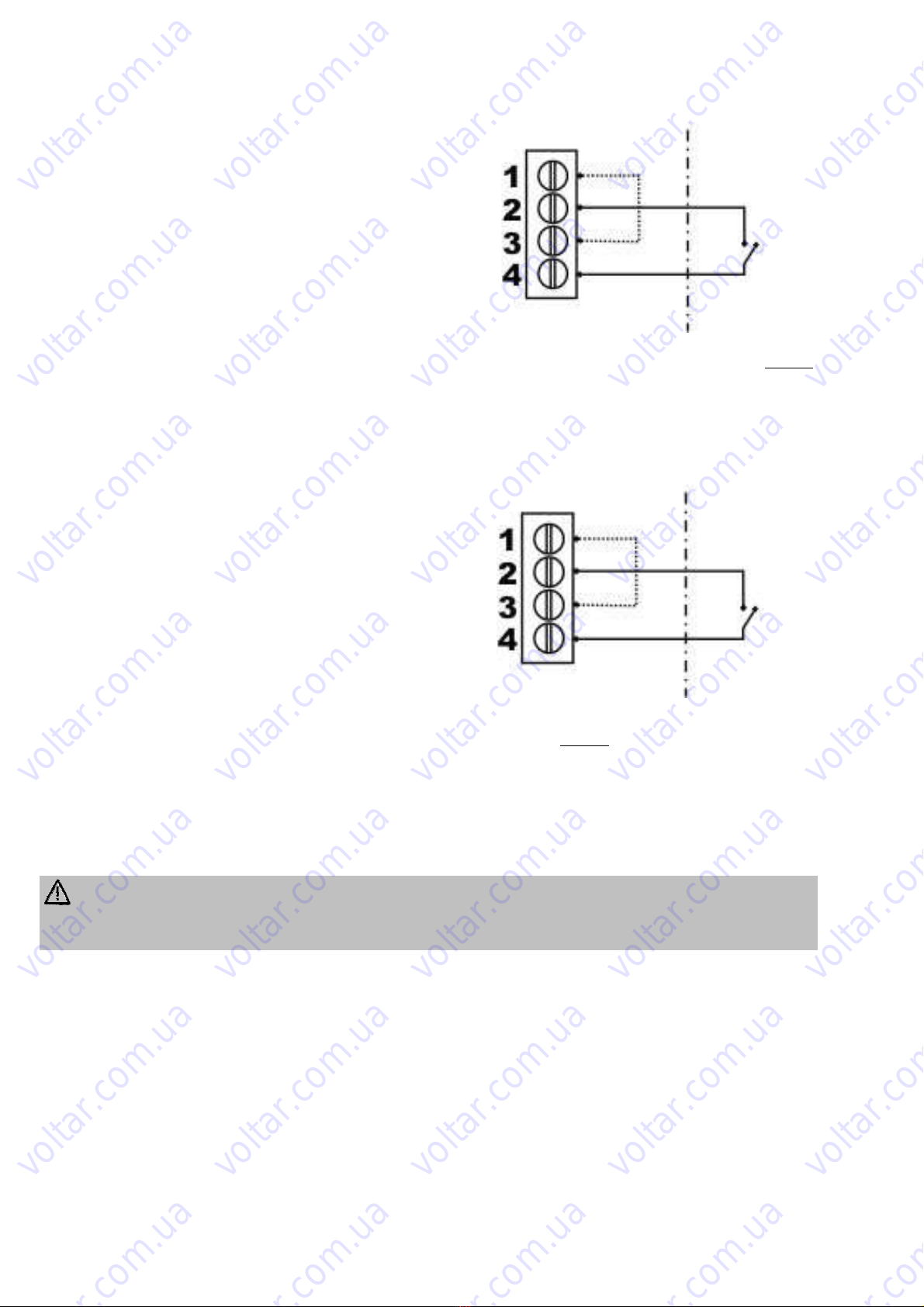

nell’impianto. Eseguire il collegamento come indicato

nello schema elettrico riportato a fianco, considerando che quando il contatto esterno è aperto

Sirio Entry non avvia la pompa anche se nell’impianto si raggiunge il valore di Pmin mentre

quando il contatto esterno è chiuso il dispositivo lavora regolarmente secondo i valori impostati.

IMPOSTAZIONE PARAMETRO “CONTATTO AUSILIARIO” = “3” - Funzione di

secondo

set-point (Pmax2)

Con il parametro “CONTATTO AUSILIARIO”

impostato su “3”, Sirio Entry è predisposto per

regolare i giri dell’elettropompa in funzione del valore

di pressione impostato nel parametro Pmax2. Questa

funzione è utile quando si intende far lavorare

temporaneamente l’impianto ad una pressione

differente da quella impostata nel parametro Pmax,

per esempio se si utilizzano degli utilizzatori che

richiedono una differente pressione. Eseguire il collegamento come indicato nello schema elettrico

riportato a fianco, considerando che quando il contatto esterno è aperto Sirio Entry regola i giri

della pompa in funzione del valore di pressione impostato in Pmax mentre quando il contatto

esterno è chiuso il dispositivo regolerà la velocità della pompa in funzione del valore impostato nel

parametro Pmax2.

ATTENZIONE: un collegamento errato del contatto ausiliario potrebbe provocare un

cortocircuito nel circuito in bassa tensione con conseguente rottura del fusibile! Prestare la

massima attenzione durante il collegamento.

CONTATTO

ESTERNO

CONTATTO

ESTERNO

voltar.com.ua

12

MESSA IN FUNZIONE:

ATTENZIONE: alla prima accensione evitare di far funzionare il dispositivo per molto

tempo senza acqua per evitare surriscaldamenti dell’inverter! Riempire il tubo di

aspirazione della pompa prima di alimentare il sistema.

Una volta eseguiti tutti i collegamenti elettrici ed averne controllato la correttezza, chiudere il

coperchio dell’unità e mettere in tensione l’impianto.

Sirio Entry si trova in stand-by; da questa condizione (pompa ferma) è possibile impostare tutti i

vari parametri (vedere paragrafo “programmazione”) prima di mettere in funzione il sistema.

Per avviare la pompa è sufficiente premere il tasto centrale “on-off”: Sirio Entry esce dalla

modalità di stand-by ed il motore inizia a girare.

Se la pompa non gira, oppure produce anomale vibrazioni, verificare il corretto collegamento della

pompa stessa e del relativo condensatore.

Per facilitare il riempimento dell’elettropompa, è possibile mantenere premuto il tasto “+” nella

schermata principale, così da far girare forzatamente la pompa al massimo dei giri e senza

l’intervento della protezione dalla marcia a secco.

Dopo aver impostato tutti i dati all’interno dell’apparecchio riportarli nell’apposito modulo

che si trova alla fine di questo manuale per un futuro riferimento ed ai fini della garanzia.

PROGRAMMAZIONE:





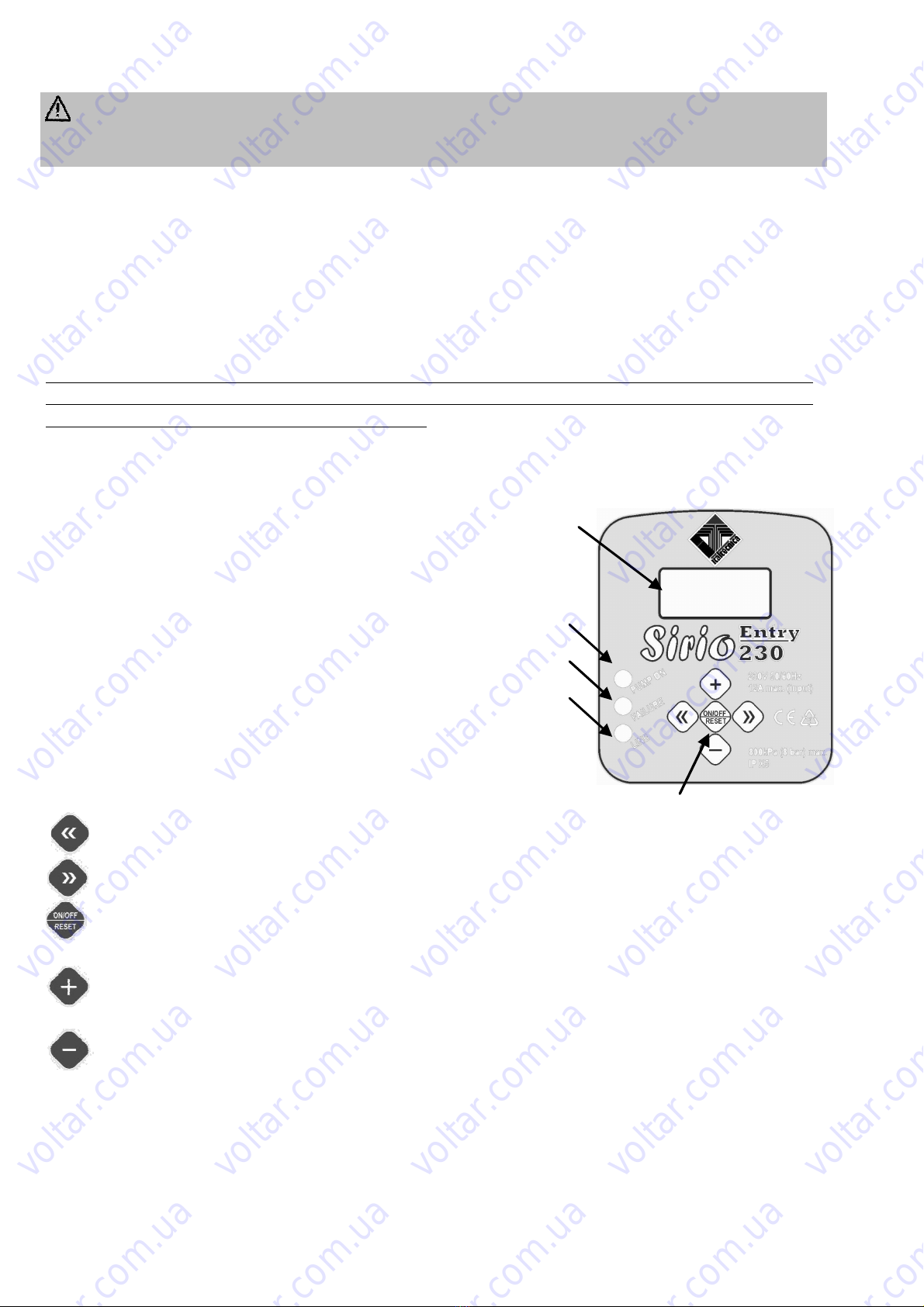

DESCRIZIONE INTERFACCIA

1. Display con indicazione digitale della pressione,

visualizzazione errori, menù di configurazione.

2. Tasti per la programmazione e per l’avvio e l’arresto

dell’elettropompa.

3. Spia verde di segnalazione presenza rete (LINE)

4. Spia rossa per segnalazione condizioni di errore (FAILURE)

5. Spia gialla per segnalazione pompa in funzione (PUMP ON)





DESCRIZIONE DEI TASTI

Freccia sinistra: scorre le pagine dei menù indietro

Freccia destra: scorre le pagine dei menù avanti

On-Off/Reset: commuta il dispositivo dalla modalità di stand-by a quella di

funzionamento ed esegue il reset dell’unità in caso di allarmi e/o errori.

Tasto “+”: incrementa il valore del parametro correntemente visualizzato sul display;

permette il funzionamento forzato alla massima velocità

Tasto “-“: decrementa il valore del parametro correntemente visualizzato sul display;

visualizza sul display la corrente istantanea assorbita dal motore.

1

2

4

3

5

voltar.com.ua

13





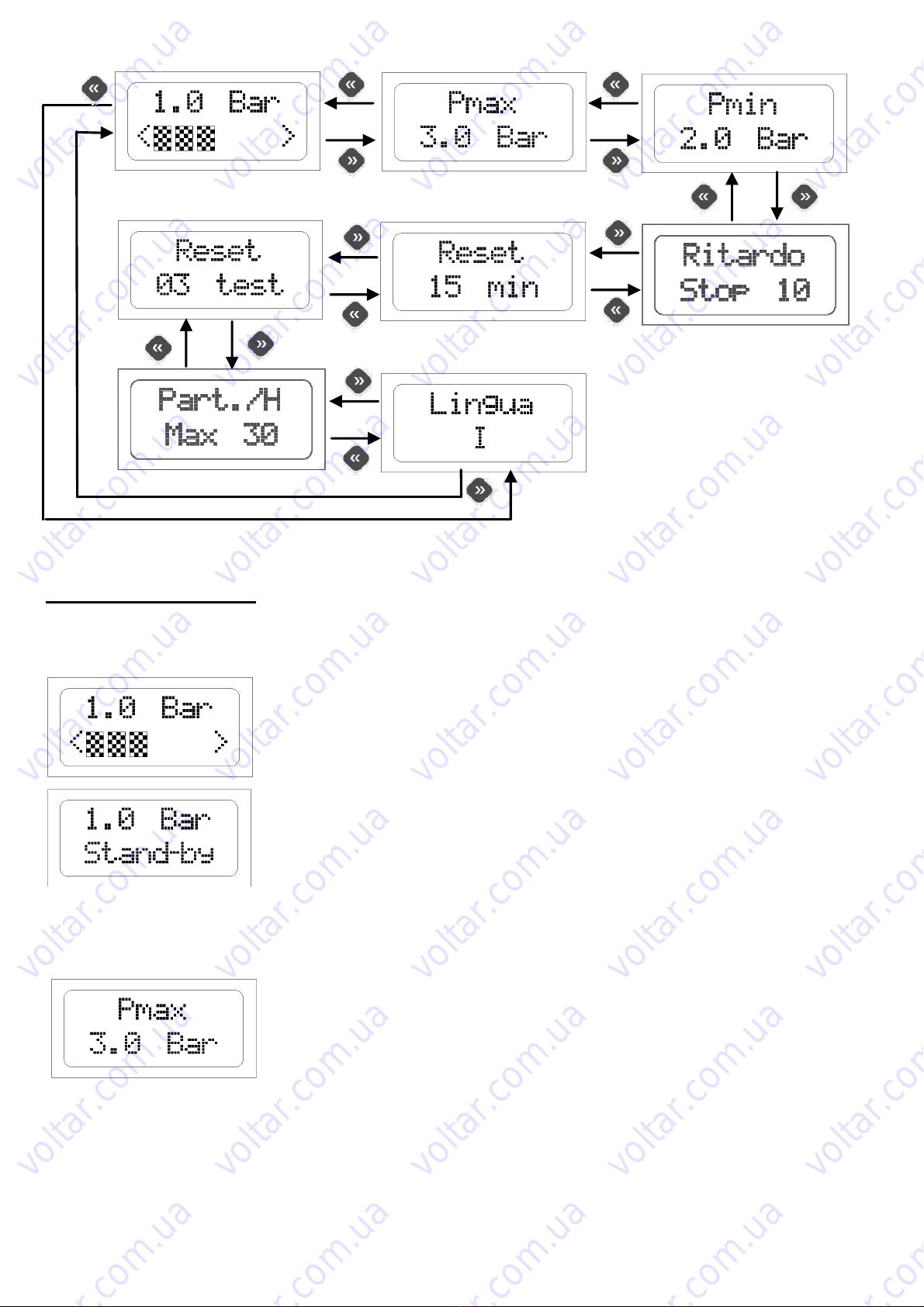

STRUTTURA DEI MENU’





DESCRIZIONE DEI PARAMETRI E DELLE SCHERMATE

PARAMETRI UTENTE:

Questi parametri sono normalmente accessibili quando il dispositivo è alimentato.

Schermata principale: quando Sirio Entry sta funzionando

regolarmente, nella prima linea del display vene visualizzata la

pressione istantanea rilevata dal sistema; nella seconda linea è

visibile un grafico a barre che riproduce la velocità del motore della

pompa in percentuale. Da questa condizione, è possibile iniziare a

scorrere i vari menù tramite le frecce, oppure commutare il sistema

nella condizione di “Stand-by” premendo il tasto centrale “on-off”.

Quando Sirio Entry si trova in stand-by la pompa non viene avviata

anche se la pressione scende al di sotto del valore di “Pmin”

impostato. Per uscire dallo stand-by premere nuovamente il tasto

centrale. Tenendo premuto il tasto “+” la pompa viene portata al regime massimo di rotazione e

viene ignorata la protezione dalla marcia a secco (usare questa funzione per il riempimento della

pompa alla prima accensione). Premere il tasto “-“ per visualizzare l’assorbimento del motore.

Pmax: tramite questo parametro è possibile impostare il valore di

set-point del dispositivo. Esso è il valore costante di pressione che

si desidera avere nell’impianto (pressione massima). Durante il suo

funzionamento Sirio Entry regola i giri dell’elettropompa in modo

da adeguarli all’effettiva richiesta dagli utilizzi, mantenendo quindi

la pressione costante nell’impianto. Nel caso in cui si impostino valori di Pmax superiori alla

massima prevalenza della pompa, l’arresto del motore alla chiusura dei rubinetti è comunque

garantito, poiché Sirio Entry spegne la pompa stessa quando il flusso di acqua che lo attraversa

scende sotto valori minimi ( circa 2 litri/minuto), indifferentemente dalla pressione raggiunta

nell’impianto. Agire sui tasti + e – per modificare il valore del parametro.

voltar.com.ua

14

Pmax2: questa pagina appare solo se il parametro “CONTATTO

AUSILIARIO” è impostato sul valore “3” ( funzione di doppio set-

point); tramite questo parametro è possibile impostare il valore di

set-point secondario del dispositivo. Quando il contatto ausiliario

viene chiuso esternamente, il valore di pressione impostato in

Pmax2 diventa il nuovo set-point, in funzione del quale Sirio Entry regola i giri dell’elettropompa.

Pmin: questo valore rappresenta la pressione di ripartenza della

pompa. All’apertura di un utilizzo qualsiasi, la pompa non viene

avviata fino a che la pressione nell’impianto non è scesa sotto al

valore di Pmin. Dopo che il motore è stato avviato, il suo regime di

rotazione viene regolato in modo da mantenere il valore della

pressione quanto più vicino possibile a quello impostato nel parametro Pmax. Il differenziale

minimo impostabile tra Pmax e Pmin è di 0.3 Bar, quello consigliato è di almeno 0.5 Bar. Agire

sui tasti + e – per modificare il valore del parametro.

Ritardo allo stop: attraverso questo parametro è possibile definire

dopo quanti secondi l’elettropompa viene arrestata in seguito alla

chiusura di tutti gli utilizzi. Se si notano ai flussi bassi continue

accensioni e spegnimenti della pompa, aumentare il ritardo allo

spegnimento per rendere più omogeneo il funzionamento.

Aumentare tale parametro può essere utile anche nell’eliminare un

intervento troppo frequente della protezione contro la marcia a secco, specialmente nelle pompe

sommerse o in quelle che faticano ad auto-adescarsi.

Il valore impostato di fabbrica è 10 secondi. Agire sui tasti “+” e “-“ per modificare il valore del

ritardo allo spegnimento.

Intervallo auto-reset: se durante il funzionamento

dell’elettropompa si verifica una temporanea mancanza d’acqua in

aspirazione, Sirio Entry toglie alimentazione al motore per evitarne

il danneggiamento. Tramite questa schermata è possibile impostare

dopo quanti minuti il dispositivo esegue una ripartenza automatica

per verificare una eventuale nuova disponibilità di acqua in

aspirazione. Se il tentativo ha successo, Sirio Entry esce automaticamente dalla condizione di

errore e il sistema è nuovamente funzionante; in caso contrario un altro tentativo verrà eseguito

dopo lo stesso intervallo di tempo. L’intervallo massimo impostabile è di 300 minuti (valore

consigliato 60 min.). Agire sui tasti + e – per modificare il valore del parametro.

N° test auto-reset: questo parametro definisce il numero di

tentativi che

Sirio Entry esegue per cercare di risolvere una condizione di arresto

per marcia a secco. Superato questo limite il sistema si arresta ed è

necessario l’intervento dell’utente. Impostando questo valore a

zero, l’auto-reset è escluso. Il numero massimo di tentativi è pari a 10. Agire sui tasti + e – per

modificare il valore del parametro.

Partenze massime in un’ora: Da questa schermata è possibile

impostare il numero massimo di partenze in un’ora

dell’elettropompa prima che intervenga l’allarme per “Perdita

Grave”. Vengono conteggiate unicamente le partenze di breve

durata alle quali non segua un prelievo minimo di acqua di almeno

2,5 litri/min circa. Se si nota un intervento troppo frequente o non giustificato dell’errore per

Perdita Grave, è consigliato aumentare il parametro di questa pagina premendo il tasto “+”. Se si

voltar.com.ua

15

desidera invece disattivare completamente il controllo delle perdite, premere il tasto “-“ fino a far

apparire la scritta “OFF” sulla riga inferiore di questa pagina.

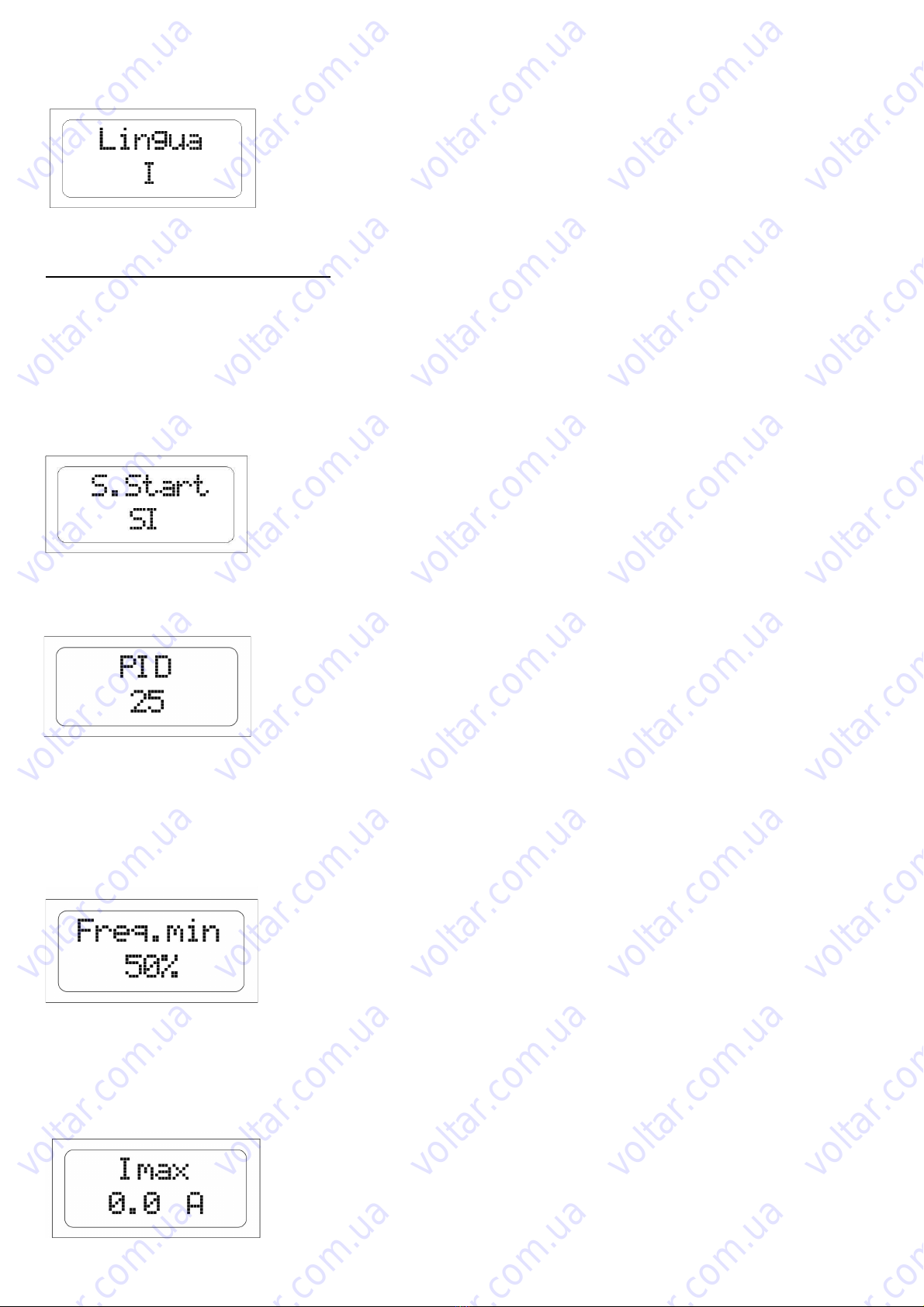

Lingua: è possibile personalizzare la lingua dei menù e dei

messaggi di allarme. Agire sui tasti + e – per modificare il valore

del parametro.

PARAMETRI INSTALLATORE:

Questi parametri sono contenuti in schermate nascoste e, solitamente, dovrebbero essere

modificati solo in fase di installazione. Per accedere a queste pagine, portare il dispositivo in

Stand-by e premere per 5 secondi contemporaneamente i tasti “+” e “-“. Una volta entrati nel

menu nascosto, usare i tasti freccia “<<” e “>>” per scorrere le schermate e i tasti “+” e “-“ per

modificare i parametri. Per tornare alla schermata principale, premere il tasto centrale.

Soft-Start (avvio progressivo): Da questa schermata è possibile

attivare o disattivare la funzione di “soft start”. Quando questa

funzione è attiva la pompa viene avviata progressivamente;in caso

contrario viene avviata sempre al massimo dei giri per un tempo di

1 secondo prima di iniziare la regolazione del numero di giri. Per

modificare il parametro, agire sui tasti “+” e “-“;

Controllo PID: Questo parametro determina la velocità di reazione

del sistema alle variazioni di pressione (accelerazioni e

decelerazioni). Valori bassi del valore PID determinano una

reazione lenta ma più precisa (partenze e arresti più graduali) mentre

valori più alti del parametro portano ad avere velocità di risposta più

elevate. Quando il sistema è instabile (oscillazioni di pressione continue con conseguenti

variazioni di velocità del motore) è consigliabile impostare valori PID più bassi. Quando invece il

dispositivo reagisce troppo lentamente alle variazioni di pressione si consiglia di aumentare il

valore PID (max. 50). L’impostazione di fabbrica è a 25. Agire sui tasti “+” e “-“ per modificare il

valore del parametro PID.

Frequenza minima: Questo parametro permette di impostare la

frequenza minima di alimentazione dell’elettropompa (quindi il suo

minimo numero di giri) ed è espresso in percentuale rispetto al

valore di frequenza massima. I valori impostabili sono 50, 60 o

70%. Per le pompe di superficie è consigliabile una frequenza

minima del 50% come impostato di fabbrica, per le pompe sommerse a profondità fino a 8-10

metri è consigliabile un valore del 60%, per pompe sommerse oltre i 10 metri è preferibile

impostare il parametro al 70%. In ogni caso è utile aumentare questo parametro quando l’avvio

dell’elettropompa è troppo lento e si nota in questa fase un sensibile decremento della pressione

nell’impianto. Agire sui tasti “+” e “-“ per modificare il valore della frequenza minima.

Imax: tramite questo parametro è possibile impostare la corrente

massima assorbita dall’elettropompa in condizioni ordinarie, in

modo tale da consentire l’arresto del motore stesso in caso di

voltar.com.ua

16

assorbimento eccessivo. L’arresto avviene anche se la corrente letta durante il funzionamento è

inferiore a 0,5 A in seguito all’interruzione del collegamento tra il motore ed il Sirio Entry. Il

tempo di intervento della protezione per eccessivo assorbimento è inversamente proporzionale

all’entità del sovraccarico in corso, quindi un leggero sovraccarico comporta tempi di intervento

più lunghi mentre un sovraccarico intenso rende l’interruzione molto più rapida. Il parametro è

impostabile da 0,5 a 9,7 A. All’accensione del dispositivo, se il parametro Imax è impostato a 0,5

A (impostazione di fabbrica), sul display appare automaticamente la pagina di impostazione della

corrente massima e nessuna azione è consentita se prima non si è impostato un valore limite di

assorbimento.

Contatto ausiliario: questo parametro permette di scegliere la

funzione da associare al contatto ausiliario; i valori impostabili sono

i seguenti:

“1 <->” il contatto ausiliario è impiegato per il collegamento di

due Sirio Entry all’interno di un gruppo gemellare di

pressurizzazione (impostazione di fabbrica)

“2 <-“ il contatto ausiliario è utilizzato per comandare a distanza l’avvio e l’arresto

dell’elettropompa

“3 X2” il contatto ausiliario è impiegato per comandare un secondo set-point di pressione

(Pmax2).

Nella sezione “COLLEGAMENTO CONTATTO AUSILIARIO” sono disponibili ulteriori

informazioni circa il metodo di collegamento elettrico e le tre diverse modalità di funzionamento.





ALLARMI

Marcia a secco: questo messaggio appare quando il sistema viene

arrestato in seguito alla mancanza di acqua in aspirazione della

pompa. Se è stata attivata la funzione di auto-reset, Sirio Entry

esegue dei tentativi in automatico per verificare una nuova

disponibilità di acqua. Per eliminare la condizione di errore, premere

il tasto centrale “reset”. Perdita grave: questo messaggio appare quando la pompa è stata

arrestata in seguito a continue e brevi ripartenze causate da una

possibile perdita nell’impianto. Per ripristinare il sistema, dopo aver

verificato le cause dell’allarme, premere il tasto centrale “reset”. Se

la condizione si ripete continuamente, impedendo il normale

funzionamento della pompa, è possibile disattivare questo controllo

dopo essersi accertati che ciò non provochi danni alla pompa o all’impianto (vedere sezione

“DESCRIZIONE DEI PARAMETRI E DELLE SCHERMATE”).

Errore inverter: questo allarme appare quanto l’inverter è stato

bloccato in seguito ad una sovra-tensione, sotto-tensione oppure al

suo surriscaldamento, con conseguente arresto dell’elettropompa.

Nonostante il sistema venga automaticamente ripristinato dopo circa

3 minuti dalla scomparsa della condizione di errore, il messaggio rimane fisso sullo schermo per

segnalare all’utente una possibile anomalia nell’impianto idraulico e/o elettrico. Ogni qualvolta si

veda questo allarme sull’unità è bene fare controllare il sistema da personale

specializzato per evitare danni di natura elettrica. Per rimuovere il messaggio di errore dal

display premere il tasto centrale “reset”.

voltar.com.ua

17

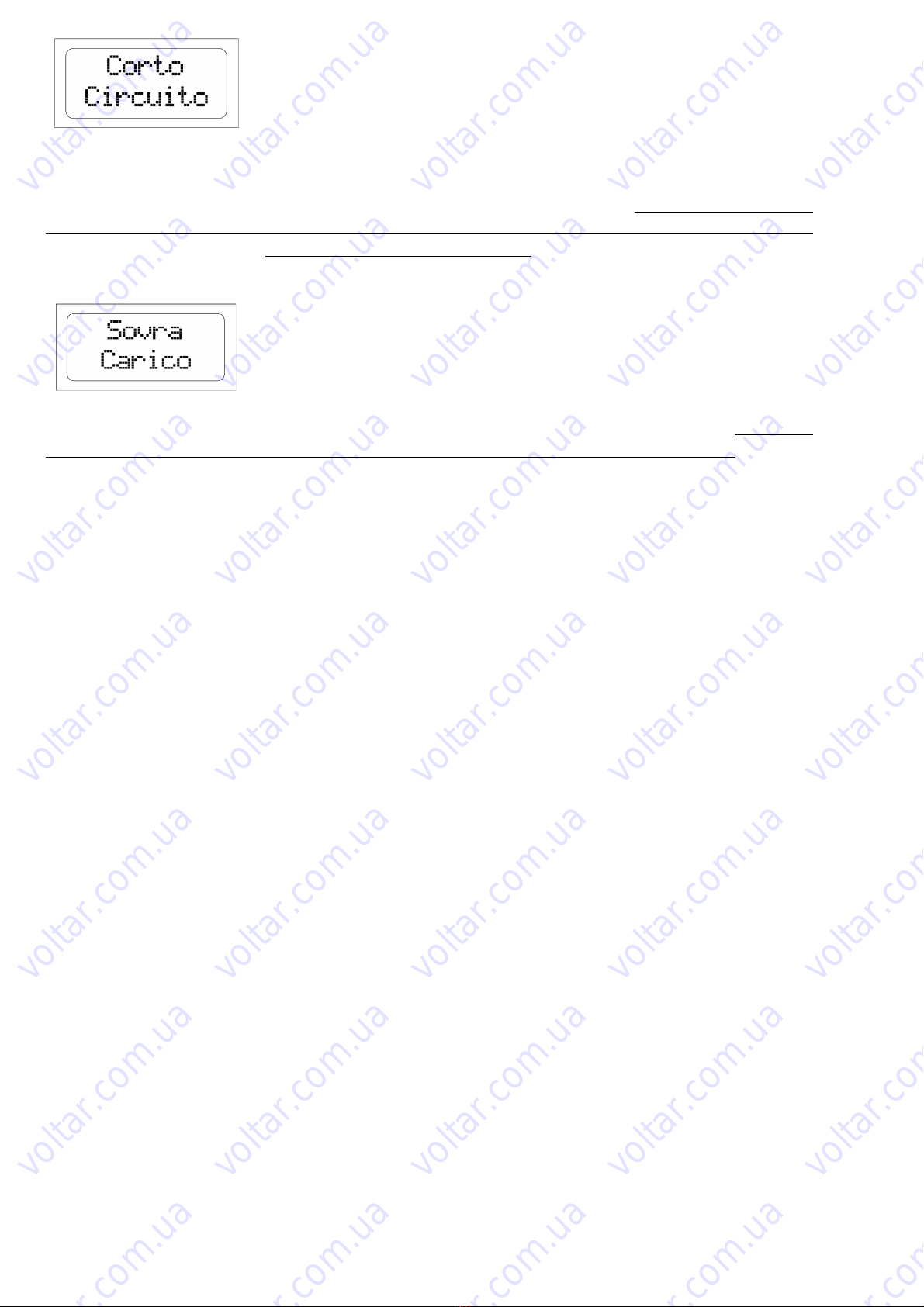

Corto Circuito: Questo messaggio appare sul display quando si

verifica un corto circuito all’uscita dell’inverter; questo può accadere

in seguito al collegamento errato del motore elettrico, ad un

danneggiamento dell’isolamento elettrico nei cavi che collegano

l’elettropompa al dispositivo o per un guasto al motore elettrico della

pompa. Quando appare questo errore è fatto obbligo di far controllare al più presto l’impianto

elettrico da personale specializzato. L’errore può essere rimosso solo sezionando l’apparecchio

dalla sorgente di alimentazione elettrica e risolvendo le cause del guasto. Tentare di far ripartire

l’inverter in presenza di corto circuito in uscita può causare seri danni all’apparecchio ed essere

fonte di pericolo per l’utilizzatore.

Sovraccarico: questo allarme appare quando l’assorbimento

dell’elettropompa ha superato il valore di corrente massima impostato

nel valore Imax; questo può accadere in seguito a condizioni di

funzionamento estremamente gravose dell’elettropompa, a continue

ripartenze ad intervalli di tempo molto ravvicinati, a problemi negli avvolgimenti del motore od in

seguito a problemi di collegamento elettrico tra il motore stesso ed il Sirio Entry. Se questo

allarme si presenta frequentemente è opportuno far controllare l’impianto all’installatore.

ANOMALIE POSSIBILI:

Aprendo uno dei rubinetti dell’impianto la pompa non parte, oppure parte dopo alcuni

secondi

Il valore di Pmin impostato è troppo basso oppure si è montata una valvola di ritegno a valle del

dispositivo. Provare ad aumentare il valore della pressione di partenza Pmin ed eliminare ogni

eventuale valvola dopo il Sirio Entry.

Alla chiusura dei rubinetti la pompa si ferma ma riparte dopo pochi attimi senza che ci

siano perdite nell’impianto

La differenza tra i valori di Pmin e Pmax è troppo bassa e il calo di pressione che si verifica

all’arresto della pompa è sufficiente per farla ripartire. Aumentare il valore di Pmax oppure

diminuire quello di Pmin

La pompa si attiva e disattiva in continuazione

L’impianto presenta delle perdite. Controllare le varie connessioni idrauliche. Controllare tramite

il display eventuali cali di pressione quando i rubinetti sono chiusi. Controllare la possibile

presenza di sporco nella valvola di ritegno del Sirio Entry che ne impedisca la perfetta chiusura ed

eventualmente provvedere alla sua pulizia tramite un getto di aria compressa.

Il dispositivo segnala frequentemente una condizione di marcia a secco

Il tubo di aspirazione della pompa, durante i periodi di inattività del sistema, si svuota impedendo

il carico della pompa stessa alla partenza successiva. Controllare la tenuta dell’eventuale valvola di

fondo.

Il dispositivo segnala frequentemente una condizione di errore dell’inverter

La tensione di alimentazione potrebbe non essere conforme a quanto richiesto dalle specifiche

dell’apparecchio; fare eseguire un controllo da personale specializzato.

voltar.com.ua

18

L’inverter non è più in grado di scambiare calore con l’acqua che attraversa il dispositivo oppure

la temperatura del fluido pompato è troppo elevata; controllare la presenza di corpi estranei che

blocchino il passaggio dell’acqua ed eventualmente fare controllare il dispositivo dalla casa

costruttrice.

Con flussi di acqua molto ridotti la pompa ha un funzionamento irregolare

Il flusso ha valori troppo bassi e, non potendo essere rilevato dall’apparecchio, porta all’arresto

dell’elettropompa. Installare un piccolo vaso di espansione (1-2 litri) per rendere elastico il sistema

e ridurre il numero di ripartenze.

La pompa non si arresta

L’impianto ha perdite consistenti oppure la valvola di ritegno dell’apparecchio si è bloccata a

causa dello sporco; provare a muovere la valvola di ritegno con le dita e verificare che la molla sia

in grado di garantirne la chiusura.

Il sensore che rileva la posizione della valvola si è guastato, fare controllare l’apparecchio dalla

casa costruttrice.

La pompa gira al massimo regime ma con scarse prestazioni

Il collegamento della pompa o del condensatore non è corretto; controllare il cablaggio elettrico.

La pompa è danneggiata oppure dei corpi estranei ostruiscono il passaggio dell’acqua.

Quando si richiede molta acqua dall’impianto la pressione si abbassa

Questa è una condizione normale dovuta al fatto che il dispositivo non è in grado di forzare la

pompa oltre la sua curva di massima potenza; ne consegue che, superata una certa portata, la

pressione non viene compensata in quanto la pompa sta già girando al massimo dei giri consentiti.

In questi casi è opportuno installare una pompa dalle prestazioni superiori.

Appare spesso la scritta “Errore inverter” sul display dopo alcuni secondi dall’avvio

dell’elettropompa

L’errore può essere causato da una tensione di alimentazione non conforme. Misurando con un

apposito strumento la tensione sui morsetti di alimentazione mentre la pompa è in funzione,

determinare se si tratta di un problema di sottoalimentazione oppure di sovralimentazione. Nel

primo caso utilizzare un cavo di alimentazione con sezione maggiorata per ridurre l’abbassamento

di tensione, nel secondo contattare la casa costruttrice.

voltar.com.ua

19

MANUTENZIONE:

Sirio Entry è stato progettato per ridurre al minimo la manutenzione. E’ indispensabile attenersi

alle seguenti indicazioni per assicurare a lungo la piena funzionalità del dispositivo:

- evitare che il dispositivo raggiunga temperature inferiori a 3° C; se ciò non è possibile,

assicurarsi che tutta l’acqua al suo interno sia stata scaricata per evitare che, ghiacciandosi, possa

danneggiare il corpo in plastica dell’apparecchio stesso;

- se la pompa è dotata di filtri in aspirazione, verificarne periodicamente la pulizia;

- assicurarsi sempre che il coperchio sia ben chiuso per evitare infiltrazioni di acqua dall’esterno;

- scollegare la tensione e scaricare l’acqua dall’impianto quando il sistema rimane inattivo per un

lungo periodo;

- evitare di forzare la marcia della pompa quando non c’è acqua in aspirazione: così facendo si

può danneggiare sia la pompa stessa che il Sirio Entry;

- prima di usare il dispositivo con liquidi diversi dall’acqua, interpellare la casa costruttrice.

- non compiere operazioni con il dispositivo aperto

- prima di togliere il coperchio del dispositivo attendere 3 minuti per permettere la scarica dei

condensatori

ATTENZIONE: il dispositivo non contiene alcun componente che possa essere riparato o

sostituito dall’utente finale. Si raccomanda quindi di non rimuovere il coperchio di

protezione della scheda elettronica onde evitare il decadimento della garanzia!

voltar.com.ua

20

Data

installazione …./…./……. Installatore

Cliente

Marca-modello

pompa

N° seriale Sirio

Entry

VALORI IMPOSTATI ALL’INSTALLAZIONE

Pmax Bar

Pmax2 Bar

Pmin Bar

Ritardo stop Secondi

Tempo auto-

reset Minuti

Test auto-

reset N° test

Partenze/ora

max ⁫NO ⁫SI ( n° max partenze:_________)

Soft Start ⁫NO ⁫SI

PID

Frequenza

minima ⁫50% ⁫60% ⁫70%

Imax Ampere

Contatto

Ausiliario ⁫1 ⁫2 ⁫3

Note

voltar.com.ua

Italtecnica Sirio Entry 230 User manual

Popular Inverter manuals by other brands
