Itatiaia ARM 2PT VD ALTO 80 EXCLUSIVE User manual

KG
STANLY
*FERRAMENTAS NÃO FORNECIDAS
*Tools Needed (not supplied)
*Herramientas no suministradas
0800 032 6111
www.minhaitatiaia.com.br
Montagem
Mounting
Montaje
2
ARM 2PT VD ALTO 80
Produto Montado
C: 800 A: 690 P:300 MM
C
A
P
Frente
Verso
Sugestão da quantidade de pessoas
necessárias para montagem e fixação
do produto na parede.
Tip of the number of people required for
product assembly and wall mounting.
Consejo de la cantidad de personas
necesarias para el montaje de productos
y montaje de la pared.
6x
02
A3
09x
03 04 05
01
IMPORTANTE:
NECESSÁRIO FIXAÇÃO NA PAREDE
IMPORTANT: CABINET MUST BE ATTACHED TO THE WALL
IMPORTANTE: ES NECESARIO FIJAR EN LA PARED
1
1
1
12
2
2
3
3
9001 2015/
1000009833 - 04/12/2021

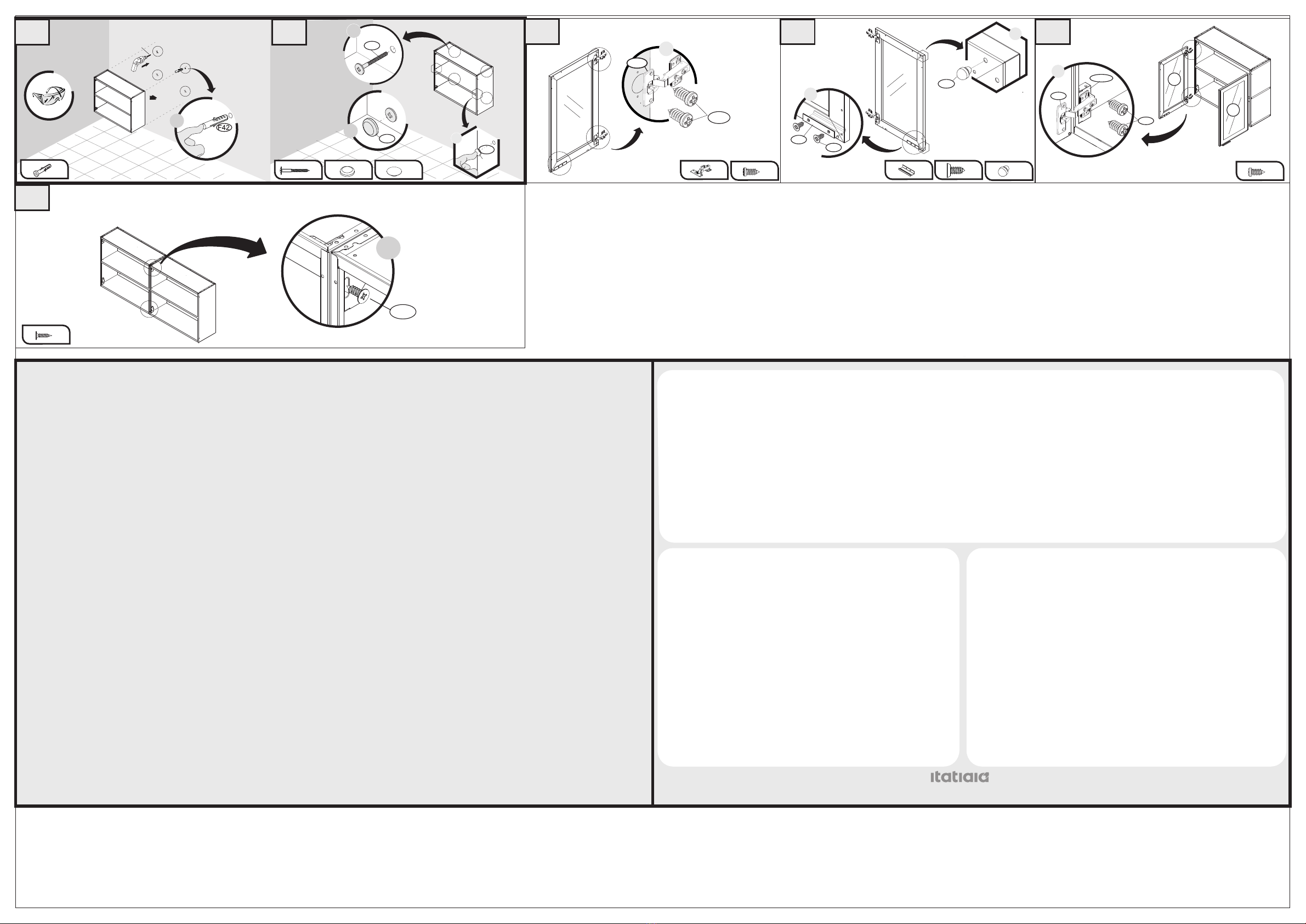

ORIENTAÇÃO DE MONTAGEM
ASSEMBLY INSTRUCTION
ORIENTACIÓN DE ARMADO
ARMÁRIO 2 PORTAS VIDRO ALTO 80 EXCLUSIVE
ARM 2PT VD ALTO 80 EXCLUSIVE
4x
64mm
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
A3
A15
6x
A3
A15
3x
A15
09x
F19
6x
A13
08x
F19
06x
F109
04x
F109
A13
4x
A1 - 1000000216 - PARAF. PHS.FL-4,8 X 45mm
04
A3 - 1000000202 - PARAF.PHS.FL- 3/16x1/4
09 16
A8 - 1000000233 - PARAF.PHS.CP-4,2x9,5 mm
10
A13-1000000227-PARAF.PHS.CC-3,5x14mm
A15 - 1000000204 - PORCA 3/16
09 04
A24-1000010141- PARAF.PHS.CC4,2x9,5 mm
04
F42 - 1000000276 - 44x14mm
BUCHA PLÁSTICA C/ CABEÇA
BUSHING WITH PLASTIC HEAD
TARUGO CON CABEZA PLÁSTICA
F 6 - 1000008637 - 35MM BAIXA27
04
DOBRADIÇA + CALÇO
FRAME WING + DOOR WING
BISAGRA + SOPORTE BISAGRA
02
F219 - 1000010142 - 100x36x18mm
PUXADOR METAL CHUMBO
METAL HANDLE IN LEAD COLOR
TIRADOR METAL COLOR PLOMO
04
F47 - 3000004163 - 8 x 6 mm BRA
BATOQUE PLÁSTICO
PLASTIC STOPPER
BATIENTE DE PLÁSTICO
3000011735 - 8 x 6 mm PTO
01
02 03
02
02
01
05
04
14KG
14KG
N º
D ESC R IÇÃ O
D ES C R I P TI ON
DES C RI P CI ÓN
B R A N C O
WH I TE
BLAN CO
GR A F IT E
GR AP HITE
GR A FI TO
B R A N C O M A TT
M ATT E WH ITE
BLAN CO M A TE
PR ETO M A T T
BLACK M A TT
NEGR O M A TT
M A T ER IAL
M ATER I AL
M A TER I A L
C OM PR IM EN T O
LENGTH
LON GI T UD
LA R GU R A
WI DTH
AN CH O
ESPESSU R A
THIC KN ES S
ES P ES OR
1LATERAL INF IP LD-80 3000000213 3000011743 - - AÇO/STEEL/ACERO 2 PC 690 281 18
2TETO/FUNDO IP2-80 3000000261 3000011786 - - AÇO/STEEL/ACERO 3 PC 799 279 20
3COSTA INF IPLD-80 3000000210 3000011793 - - AÇO/STEEL/ACERO 1 PC 797 690 15
4PORTA VIDRO ALTA40 EXC SM DIR - - 3000011822 3000009985 AÇO/STEEL/ACERO 1 PC 685 396 19
5PORTA VIDRO ALTA40 EXC SM ESQ - - 3000011823 3000009986 AÇO/STEEL/ACERO 1 PC 685 396 19
ID EN T IF IQU E A C OR D O SEU ARM ÁRIO
I DEN TI FY TH E C OLOR OF YOUR CAB IN ET
I DEN TI FI QU E EL COL OR D E S U AR M AR IO
D imensão ( mm)
D imensi on/ D imensi on
QU A N T ID A D E
QU AN TI TY
C A NT I DA D
04
F48 - 1000000281 - 13 mm - BRA
TAMPA PLÁSTICA CABEÇA PARAFUSO
PLASTIC SCREW HEAD CAP
TAPA PLÁSTICA CABEZA TORNILLO
1000012560 - 13 mm - GRAFITE
06
F19 - 1000000291 mm - 10 - BRA
TAMPA PLÁSTICA CABEÇA PARAFUSO
SCREW HEAD CAP
TAPA CABEZA TORNILLO
1000012030 - 10 - GRAFITE mm
02
F49 - 1000000277 - - BRA 4,5mm
TAPA FURO PLÁSTICO
PLASTIC BORE CAP
TAPA AGUJERO DE PLÁSTICO
1000012454 - - GRAFITE4,5mm
04
APOIO PLÁSTICO CALCO DOBRADIÇA
PLASTIC HINGE SHIM SUPPORT
APOYO SOPORTE BISAGRA DE PLÁSTICO
F109 - 000005582 - 54X75X15mm BRA 3
3000010906 - 54X75X15mm PTO

8mm / 5/16
F42
04x
F49
2x
F48
04x
A1
04x
F49
02x
06 10
4x
A8
08x
UNIÃO DE MÓDULOS / Furniture attachment / Unión de módulos
SITUAÇÃO 02: APOIO DOBRADIÇA EM UMA OU DUAS LATERAIS
Situación 02: Apoyo bisagra en una o duas laterales
Option 02: Attachment of side panels with one or two hinge
A13
02x
2x
A13
5
4
09
A8
8x
A24
04x
F219
02x
F47
04x
A24
F219
2x
4x
A8
F276
F276
04x
A8
F276
F109
4x
07 08
4x
F48
A1
4x 4x4x
F47
11
PORTA
DOOR
PUERTA
(685x396x19)
