Itatiaia NICHO-70 POP User manual

ARMÁRIO NICHO-70 POP ART I2
ARM NICHO-70 POP ART I2
KG
02 04
F19 GFT
06x
05
0800 032 6111
www.minhaitatiaia.com.br
*FERRAMENTAS NÃO FORNECIDAS
*Tools Needed (not supplied)
*Herramientas no suministradas
STANLY
Montagem
Mounting
Montaje
2
Sugestão da quantidade de pessoas
necessárias para montagem e fixação
do produto na parede.
Tip of the number of people required for
product assembly and wall mounting.
Consejo de la cantidad de personas
necesarias para el montaje de productos
y montaje de la pared.
01
9001 2015/
1000012472 - 12/01/2021
ORIENTAÇÃO DE MONTAGEM
ASSEMBLY INSTRUCTION
ORIENTACIÓN DE ARMADO
A3
09x
A15
09x
A1 - 1000000216 - PARAF. PHS.FL-4,8 X 45mm
04
A3 - 1000000202 - PARAF.PHS.FL- 3/16x1/4
11 04
A13-1000000227-PARAF.PHS.CC-3,5x14mm A15 - 1000000204 - PORCA 3/16
11 06
F19 - 1000012030 mm - 10 - GFT
TAMPA PLÁSTICA CABEÇA PARAFUSO
SCREW HEAD CAP
TAPA CABEZA TORNILLO 04
F42 - 1000000276 - 44x14mm
BUCHA PLÁSTICA C/ CABEÇA
BUSHING WITH PLASTIC HEAD
TARUGO CON CABEZA PLÁSTICA
04
F48 - 1000006970 - 13 mm - AMC
TAMPA PLÁSTICA CABEÇA PARAFUSO
PLASTIC SCREW HEAD CAP
TAPA PLÁSTICA CABEZA TORNILLO
14
F49 - 1000012454 - - GFT 4,5mm
TAPA FURO PLÁSTICO
PLASTIC BORE CAP
TAPA AGUJERO DE PLÁSTICO
F19
6x
A3
A15
6x A3
A15
3x
Frente
Verso
ARM NICHO 70
Produto Montado
C: 700 A: 760 P:260 MM
C
A
P
01
01
02
03
03
03
04
F44 - 3000010907 - 47x47x18mm PTO
04
CALÇO L PLÁSTICO
“L- SHAPPED” PLASTIC BRACKET
CUÑA DE PLÁSTICO EN “L”
F361 - 3000010908 - 25x25x14mm PTO
04
SUPORTE PLÁSTICO
PLASTIC SUPPORT
SUPORTE PLÁSTICO
03
F44
A13
F44
4x
F44
04x
04
A26-1000009879-PARAF.PHS.CC-3,5x14mm PTO
A13
04x
03
6x
01
11 KG
11 KG
03
01
01
02
Nº
C ÓD IGO
CODE
CÓDIGO
D ESC R IÇÃ O / D IM EN SÃO
DESCRIPTION / DIMENSION (mm)
DESCRIPCÍON / DIMENSÍ ON (mm)
A C A B A M EN T O FINISH
TERMINACÍ ON
QUA N T ID A D E
QUANTITY
CANTIDAD
01 3000010889 LATERAL ARM NICHO-70 POP GFT 760X257X17M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO 2
02 3000010890 COSTA NICHO-70 POP AM C 760X697X15M M AÇO/STEEL/ACERO - AM ARELO CANÁRIO/CANARY YELLOW/AM ARILLO CANARIO 1
03 3000010822 TETO/FUNDO IPLD-70 GFT 699X255X20M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO 3
04 1000003456 TUBO ACO 9,5 X 693M M PTO 693X9,5M M AÇO/STEEL/ACERO - PRETO/BLACK/NEGRO 2
CORPO / CARCASS / CAJA
01
02
03

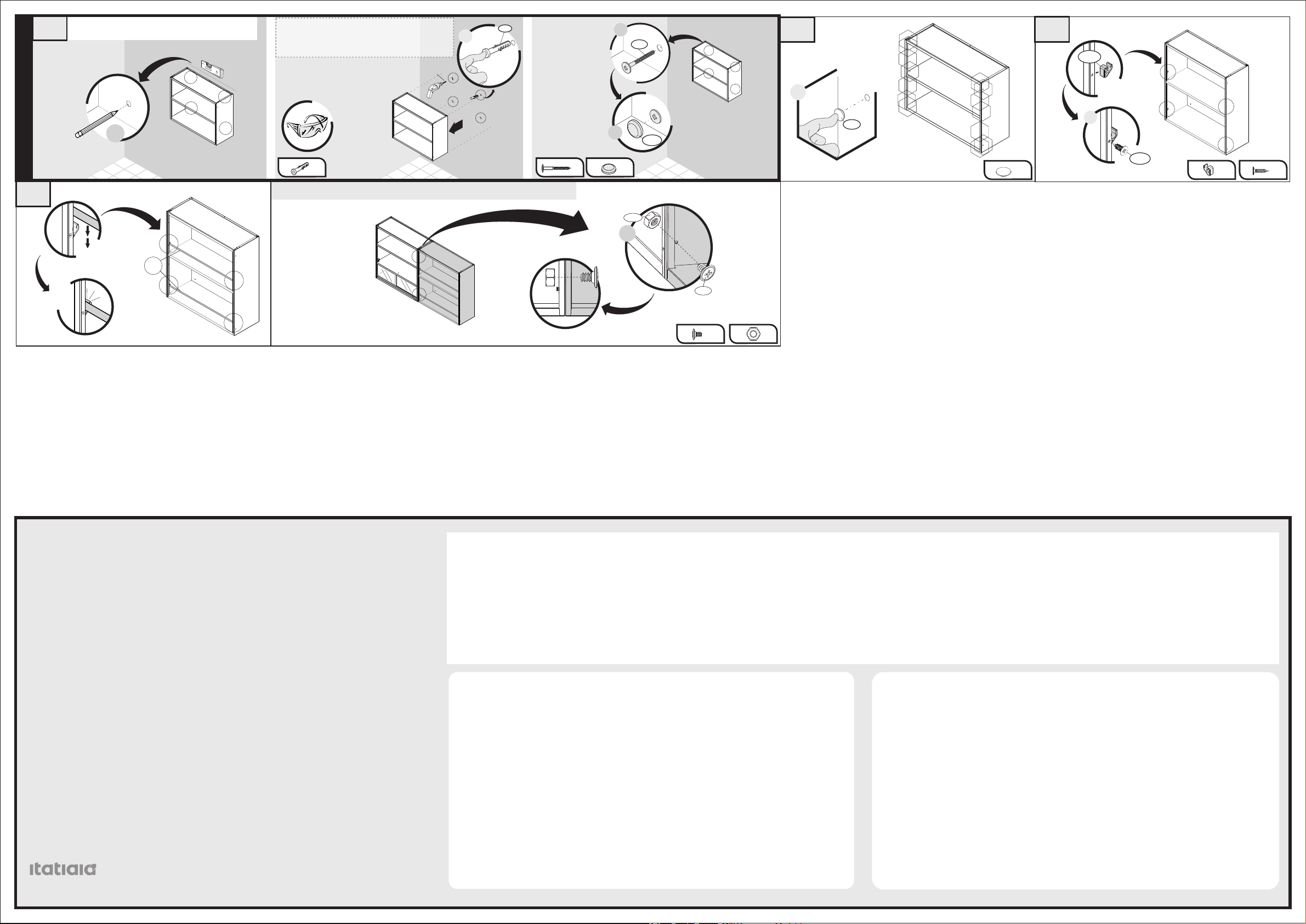

UNIÃO DE MÓDULOS / Furniture attachment / Unión de módulos
F49
14x
A1
4x
4x F48
06
4x
07
04
09
02x
A3
02x
A15
4x
A26 A26
04x
F361
04x
08
F361
F49
14x
0°
STANLY
F42
04x
A1
04x
IMPORTANTE: NECESSÁRIO FIXAÇÃO NA PAREDE
IMPORTANT: CABINET MUST BE ATTACHED TO THE WALL
IMPORTANTE: ES NECESARIO FIJAR EN LA PARED
8mm / 5/16”
BUCHA PLÁSTICA INDICADA PARA FIXAÇÃO EM SUPERFÍCIES SÓLIDAS.
NECESSÁRIO AVALIAR CONDIÇÃO DA PAREDE PARA FIXAÇÃO.
INDICATED PLASTIC BUSHING FOR FIXING IN SOLID SURFACES
NEED TO ASSESS WALL CONDITION FOR FIXING
BUJE DE PLÁSTICO INDICADO PARA FIJAR SUPERFICIES SÓLIDAS
NECESIDAD DE EVALUAR EL ESTADO DE LA PARED PARA SU FIJACIÓN
F42
4x
F48 AMC
04x
2x
A15
A3
ATENÇÃO/ATTENTION/ATENCIÓN
TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a Itatiaia faz de
tudo para oferecer a você as melhores cozinhas de aço do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de doze (12) meses, contados a partir da entrega
efetiva do produto. Este prazo é compreendido como sendo: 3 (três) meses como garantia legal e 9 (nove) meses como garantia
contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma linha e modelo
O projeto, instalação e a montagem na residência do consumidor não são de responsabilidade da Itatiaia. A montagem deve seguir
corretamente as Instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- Danos causados em consequência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- Danos causados por montagem inadequada;
- Danos em decorrência de agentes externos (inundações, incêndios, etc);
- Danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
- Despesas de transporte, frete ou seguro;
- Defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais de altas/baixas
temperaturas, poeira ou acidez
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também não será responsável
pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que estes possam vir a causar ao produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão instalados. A Itatiaia não
se responsabiliza por danos causados por instalação dos armários em paredes inadequadas.
Av. Padre Arnaldo Jansen, 1325 - Santana - Ubá - MG - CEP: 36506-064
Atendimento de Pós-vendas: 0800 032 6111 ou www.minhaitatiaia.com.br
CUIDE BIEN DE SU APARADOR
Indicaciones de limpieza y conservación:
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el acabado de su mueble de cocina.
- Si es necesario mover el producto, retire los objetos del interior del armario.
- Para limpieza, se debe utilizar apenas producto neutro (verifique en el embalaje del produto
si está escrito “neutro”). Remueva el exceso con un paño húmedo y a seguir seque luego.
- Nunca utilize sapólios, esponja de acero o cualquier material que pueda arañar la superfície de los armarios durante la
limpieza.
- No es recomendable utilizar productos con amoniaco.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin el embalaje de protección.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella, evitando el contacto directo con el agua en
las demás partes del producto. El área expuesta a la humedad puede influir en la durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos, avor póngase en contacto con la tienda
donde compró su Cucina Itatiaia.
- Esta orientación se debe guardar para futuras referencias, si es necesario.
ATENCIÓN: No utilize paños muy humedecidos en la limpieza del armario, pues la humedad. Excesiva puede dañar el
producto.
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the cabinet.
- Only non-abrasive natural chemical products are recommended to clean your cabinet. Simply wipe the cabinet down with a wet cloth
to remove the cleaning product excess.
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch its surface.
- Chemical products are not recommended.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid the direct contact of water with other surfaces than the sink, as the - Avoid the direct contact of water with other surfaces than
the sink, as the humidity can affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
- This guidance should be saved for future reference, if necessary.
BEWARE: Do not use a damp cloth to clean the cabinet. Excessive moisture can damage its surface.
CUIDE BEM DO SEU ARMÁRIO
Dicas de limpeza e conservação:
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de cozinha.
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Para limpeza, deve ser utilizado apenas produto neutro (verifique na embalagem do produto se está escrito “neutro”). Remova o excesso com pano úmido e seque logo a seguir.
- Nunca utilize sapólios, esponja de aço ou qualquer material que possa arranhar a superfície dos armários durante a limpeza.
- Não se recomenda o uso de produtos à base de amoníaco.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas embalagens de proteção.
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água nas demais partes do produto. A área exposta a umidade pode influenciar na durabilidade dos seus móveis.
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de cozinha.
- Produtos adquiridos fora do Brasil com defeitos de fabricação, favor entrar em contato com a loja onde adquiriu sua Cozinha Itatiaia.
- Esta orientação deve ser guardada para futura consulta, caso necessário.
ATENÇÃO: Não utilize panos muito umedecidos na limpeza do armário, pois a umidade excessiva pode danificar o produto.
