Itatiaia IG2A-80 COOK 4B User manual

Cozinhas
Fazenda São Roque 1, s/nº. Bairro Córrego da Onça. Sooretama - ES. CEP: 29927-000 www.cozinhasitatiaia.com.br
IG2A-80 COOK 4B / IG2A-80 COOK 5B Gabinete 2 Portas Para Cooktop 4 e 5 Bocas
1000008416 - 18/01/2017 LINHA CACAU
A1 - 1000000216 - 4,8 X 45 MM
04
F5 - 1000001266 - 51 X 38 X 22 MM
04
CANTONEIRA METALICA
METALIC ‘L’ BRACKET
ESQUINERA METÁLICA
04
F8 - 1000000262 - 8 MM
BUCHA
ANCHOR
TARUGO PLÁSTICO
F10 - 1000001086 - 10G
01
COLA BRANCA
WHITE GLUE
COLA BLANCA
F12 - 1000001258 - 19 X 19 X 14 MM
04
CANTONEIRA L DOIS FUROS
2-HOLES ‘L’ BRACKET
ESQUINERA L CON DOS
PERFORACIONES
F9 - 1000001257 - 8 MM
BATENTE P/ PORTA – SILICONE
SILICON STOPPER
TOPE PARA PUERTA - SILICÓN
04
M15 - 1000001177 - 10 X 10
30
M1 - 1000001179 - 3,5 X 40 MM
12
M4 - 1000001183 - 28MM
02
48
M6 - 1000001180 - 4,0 X 14 MM
M13 - 1000000500 - 8 X 30 MM
12
CAVILHA MADEIRA
WODDEN DOWEL
TARUGO DE MADERA
04
M7 - 1000001181 - 3,5 X 23 MM
04
F150 - 3000004558 - 165 X 57 X 54 MM
PÉ ARMARIO
FOOT CABINET
PATA
F139 - 1000006152 - 24 MM CVH
1000003475 - 24 MM BR
04
TAPA FURO
PLASTIC CAP
TAPA AGUJEROS
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 032 6111
TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso
porque a Itatiaia faz de tudo para oferecer a você as melhores cozinhas de madeira do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de 6 (seis) meses, contados a
partir da entrega efetivado produto. Este prazo é compreendido como sendo: 3 (três) meses como garantia legal
e 3 (três) meses como garantia contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o
produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da
mesma linha e modelo, assim como a mão-de-obra aplicada.
O projeto, instalação e a montagem na residência do consumidor não é de responsabilidade da Itatiaia. A
montagem deve seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- danos causados por montagem inadequada;
- danos em decorrência de agentes externos (inundações, incêndios, etc);
- danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
- despesas de transporte, frete ou seguro;
- defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em
locais de altas/baixas temperaturas, poeira ou acidez.
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também
não será responsável pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que estes possam
vir a causar ao produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão
instalados. A Itatiaia não se responsabiliza por danos causados por instalação dos armários em paredes
inadequadas.
CUIDE BIEN DE SU APARADOR
Indicaciones de limpieza y conservación
- Para limpiar correctamente su aparador de madera, siempre use un paño húmedo.
- No se olvide de secar su aparador! No debe permanecer húmedo, pues el agua puede perjudicar el
acabado o causar moho en la madera.
- No es recomendable utilizar productos con amoniaco.
- No utilizar esponjas de acero o cualquier material que dañe la superficie de los aparadores.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin el embalaje de
protección.
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el acabado de su mueble de
cocina.
- El material de los muebles tiene un tratamiento contra los hongos y las polillas,aun así, en ambientes
infectados, se recomienda desinfectar antes de instalar su cocina.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella, evitando el contacto
directo con el agua en las demás partes del producto. El área expuesta a la humedad puede influir en la
durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos, favor póngase en
contacto con la tienda donde compró su Cucina Itatiaia.
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Wipe the wood cabinet down with a moist cloth to properly clean the cabinet.
- Do not forget to dry your cabinetry out! Humidity can damage the finish or create mould.
- Chemical products are not recommended;
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch
its surface.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- Wood cabinets are made of mould and termites resistant materials, however, it is recommended to use
termiticides in infested places before installing the cabinets.
- Avoid the direct contact of water with other surfaces than the sink, as the humidity can affect the durability of
the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
CUIDE BEM DO SEU ARMÁRIO
Dicas de limpeza e conservação:
- Para limpar corretamente seus armários de madeira, use sempre um pano liso e levemente umedecido
com água;
- Não se esqueça de enxugar o seu armário! Ele não deve permanecer úmido, pois a água pode prejudicar o
acabamento ou causar mofo na madeira;
- Não se recomenda o uso de produtos à base de amoníaco.
-Não utilize esponja de aço ou qualquer material que possa arranhar a superfície dos armários durante a
limpeza.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas
embalagens de proteção.
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de
cozinha;
- O material dos seus móveis tem um tratamento contra fungos e cupins, mesmo assim, em ambientes
infestados recomenda-se a dedetização antes de instalar a sua cozinha;
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água
nas demais partes do produto. A área exposta a
umidade pode influenciar na durabilidade dos seus móveis;
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de
cozinha;
- Produtos adquiridos fora do Brasil com defeitos de fabricação do produto, favor entrar em contato com a loja
onde adquiriu sua Cozinha Itatiaia.
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
224mm
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
KG
F195 - 1000006989 - 224 MM
239 X 33 X 15 MM
02
PUXADOR
HANDLE
TIRADOR
F185 - 1000005913 - 26MM Nº1 ALB
04
CALÇO DOBRADIÇA
DOOR WING
SOPORTE BISAGRA
F184 - 1000005912 - 26MM RETA ALB
04
DOBRADIÇA
FRAME WING
BISAGRA
IG2A-80 COOK 4B
PRODUTO MONTADO:
A: 855 L: 800 P: 500 MM
L
P
A
IG2A-80 COOK 5B
PRODUTO MONTADO:
A: 855 L: 800 P: 500 MM
L
P
A
09
02 05
06
04
03 01
07
08
VERIFICAR OPÇÃO DO TAMPO PARA
COOKTOP 4 OU 5 BOCAS
26 KG
19 KG
22 KG
F6 - 1000001267 BRA - 81 X 23 X 6
04
CAPA PLASTICA CANTONEIRA
’L’ BRACKET
CAPA PLÁSTICA PARA ESQUINERA
1000006068 CVH
F7 - 1000001279 BRA - 12 MM
12
ADESIVO TAPA FURO
COVER STICKER
ADHESIVO TAPA TORNILLO
1000006065 CVH

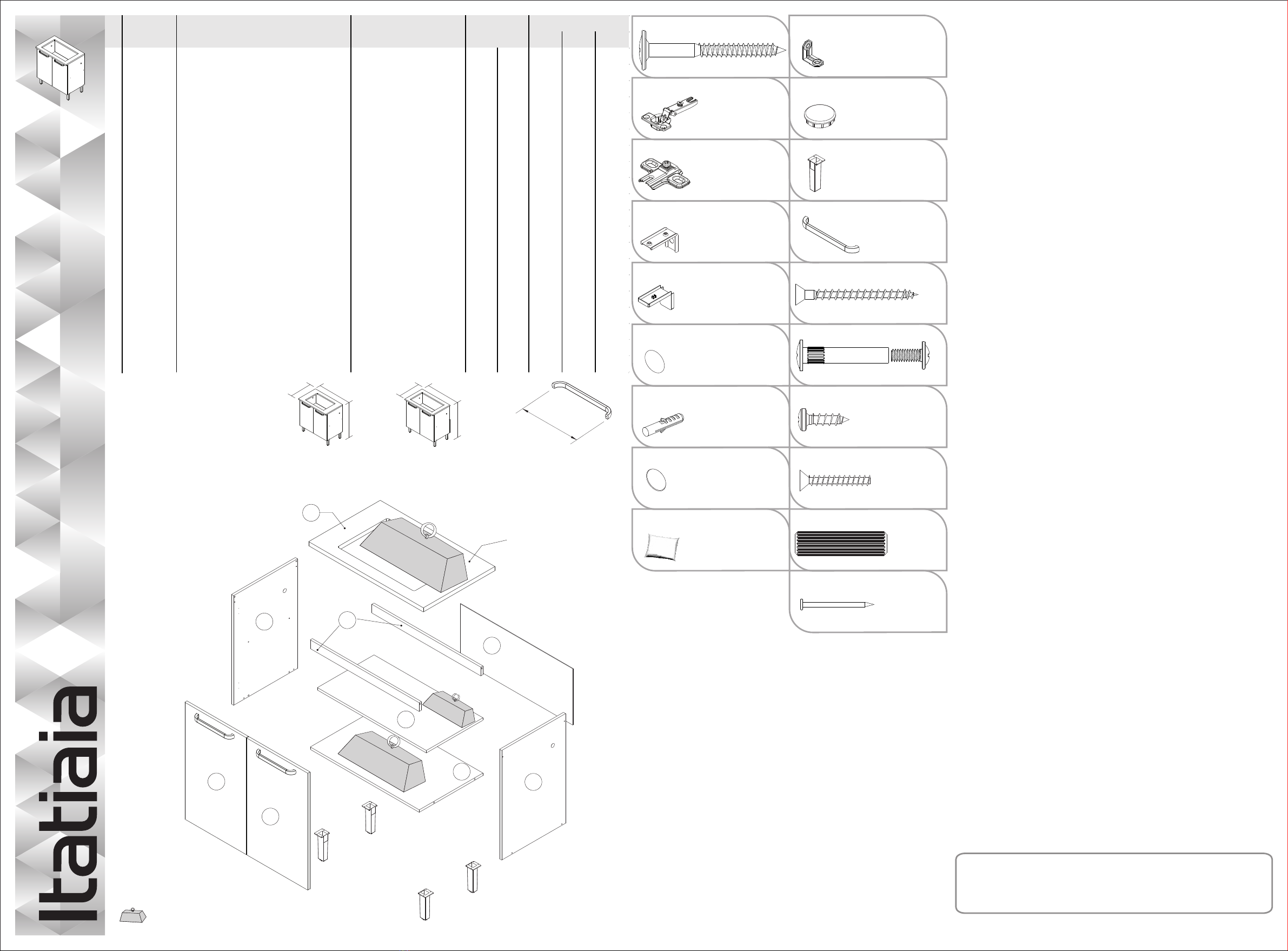

C OM P LA R G ES P
1 3100013386 LATERAL DIR IG2A CACAU COOK TOP CVH FF CA RVALHO HANOVER 1 PC 670 451 15
1 3100013743 LATERAL DIR IG2A CACAU COOK TOP BRA FF BRANCO 1 PC 670 451 15
2 3100013387 LATERAL ESQ IG2A CACA U COOK TOP CVH FF CA RVALHO HANOVER 1 PC 670 451 15
2 3100013744 LATERAL ESQ IG2A CACA U COOK TOP BRA FF BRANCO 1 PC 670 451 15
3 3100009914 BA SE IG2-80 AUDA CE CVH-FF FF CA RVALHO HANOVER 1 PC 769 450 15
3 3100004502 BA SE IG2-80 SUPREM A BRA-FF FF BRANCO 1 PC 769 450 15
4 3100013388 PRATELEIRA IG2-80 CACAU CVH-FF FF CA RVALHO HANOVER 1 PC 769 400 15
4 3100013745 PRATELEIRA IG2-80 CACAU BRA -FF FF BRANCO 1 PC 769 400 15
5 3100009920 REGUA SUP IG2-80 AUDACE CVH-FF FF CARVALHO HANOVER 2 PC 769 53 15
5 3100001290 REGUA SUP IG2-80 ELEGANCE BRA-FF FF BRANCO 2 PC 769 53 15
6 3100009922 COSTA 795X340 CVH-HDF HDF CARVALHO HANOVER 1 PC 795 340 3
6 3100006302 COSTA 795X340 BRA-HDF HDF BRANCO 1 PC 795 340 3
7 3100013181 PORTA A 656 X 397 CACA U CVH-FF FF CA RVALHO HANOVER 1 PC 656 397 15
7 3100013689 PORTA A 656X397 CA CA U BRALC-FF FF BRANCO LACA 1 PC 656 397 15
8 3100013194 PORTA B 656 X 397 CACA U CVH-FF FF CA RVA LHO HANOVER 1 PC 656 397 15
8 3100013690 PORTA B 656X397 CA CAU BRALC-FF FF BRANCO LACA 1 PC 656 397 15
9 3100012358 TAM PO RETO IG2-80 COOKTOP 4B PP-389 M DP + LAM INA GRAN. PRETO 1 PC 801 500 25
9 3100012359 TAM PO RETO IG2-80 COOKTOP 5B PP-389 M DP + LAM INA GRAN. PRETO 1 PC 801 500 25
D im ens ão
D imensio n/ D ime ns io n
N º
C ÓD IGO
C OD E
C ÓD IGO
D ES C R IÇÃ O
D ES C R IP T ION
D ES C R IP C IÓN
A C A B A M E N T O
F IN IS H
T ER M IN A C IÓ N
QUA N T ID A D E
QUA N T IT Y
C A N T ID A D

8mm / 5/16”
0°
F5 4x
M6
F8
4x 4x
F5
F6
A1
IMPORTANTE: NECESSÁRIO FIXAÇÃO NA PAREDE
IMPORTANT: CABINET MUST BE ATTACHED TO THE WALL
IMPORTANTE: ES NECESARIO FIJAR EN LA PARED
05
ATENÇÃO
09
F12
M6
4x
F7
12x
01 Mandatory to glue the dowels
Importante: Pasar cola en los tarugos
Importante: Passar cola nas cavilhas
12x
M13
M1
12x
02 03
ATENÇÃO: A ABA DO PÉ DEVE APOIAR NA LATERAL
BEWARE: LEG EDGE MUST LEAN ON SIDE PANEL
ATENCIÓN: EL BORDE DE LA PATA DEBE APOYAR EN EL COSTADO
ATENÇÃO: ENCAIXE O PINO PARA POSICIONAR OS PÉS
WATCH FOR THE PILOT HOLE BEFORE SCREWING THE LEGS
ATENCIÓN: FIJE LOS PINES PARA POSICIONAR LAS PATAS
04
30x
M15
Sugestão da quantidade de pessoas
necessárias para montagem e fixação
do produto na parede.
Tip of the number of people required for
product assembly and wall mounting.
Consejo de la cantidad de personas
necesarias para el montaje de productos
y montaje de la pared.
Montagem
Mounting
Montaje
1
Fixação
Fixation
Fijación
1
10
11 12 13
08
06
F139
4x
FURO PARA PASSAGEM DA MANGUEIRA DE GÁS
HOLE FOR GAS HOSE
HUECO PARA EL PASAJE DE LA MANGUERA DEL GAS
07
08
RECOMENDAÇÃO IMPORTANTE:
Por motivo de segurança não utilize o
botijão de gas dentro do armário.
WARNING:
For safety reasons do not place
the propane tank within the cabinet.
Recomendación importante:
Por motivo de seguridad no utilice el
botellón de gas dentro del armario.
01
02
03
05
04
F185
4x
M6
4x
F9
PORTA
DOOR
PUERTA
(656 X 397 X 15 mm)
F195
M7
2x
F185
F184
4x
2x
F184
M6
ATENÇÃO
09
F150
M6
4x
