1.0 Forhold til myndighetene
Jøtul FS 165 - I400 FL er et frittstående produkt av kleber der
innsatsen, Jøtul I 400 FL,brukes som brennkammer. Produktet
kan plasseres mot brennbar vegg med de avstander som er
beskrevet i fig. 1.
Installasjonen av et ildsted må være i henhold til det enkelte
lands lover og regler. Alle lokale forordninger, inklusive de som
henviser til nasjonale og europeiske standarder,skal overholdes
ved installasjonen av produktet.
Kontakt dine lokale bygningsmyndigheter angående
restriksjoner og installasjonskrav.
Installasjonen kan først tas i bruk etter at den er kontrollert av
kvalifisert kontrollør.
Et typeskilt for installasjonen er vedlagt omrammingens
monteringsanvisning, og plasseres på yttersiden av øverste
bakplate (fig. 2 - posisjon 15). Det inneholder informasjon om
identifikasjon og dokumentasjon av produktet.
2.0 Tekniske data
Vekt omramming: Ca. 350 kg
Vekt Jøtul I 400 FL: Ca. 110 kg
Høyde: 1835 mm
Bredde: 872 mm
Dybde: 493 mm
Høyde senter røykuttak: 1587 mm
(Tekniske data for innsats - se installasjonsmanualen for Jøtul
I 400 FL)
Ekstrautstyr
• Sidestein med hull kat.nr. 361050
• Askeløsning kat.nr. 341280
• Sett for uteluftstilkobling kat.nr. 341279
• Gulvplate for Norge kat.nr. 361062
Innhold
1.0 Forhold til myndighetene............................2
2.0 Tekniske data................................................2
3.0 Omrammingens deler..................................4
4.0 Før montering...............................................5
5.0 Montering.....................................................7
6.0 Ferdig montert ............................................11
7.0 Vedlikehold..................................................11
8.0 Ekstrautstyr .................................................11
les combustibles recommandés.
Respectez les consignes d'utilisation. Utilisez uniquement
Verwenden Sie nur empfohlenen Brennstoffen.
Montage- und Bedienungsanleitung beachten.
Follow user`s instructions. Use only recommended fuels.
standard
Certificate/
The appliance can be used in a shared flue.
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
Serial no: Y-xxxx, Year: 200x
Manufacturer:
N-1602 Fredrikstad
Norway
Jøtul AS
POB 1441
Sweden
EUR Intermittent
Nominal heat output
Norway
Country
Operational type
Fuel type
Operation range
Efficiency
Klasse II
Classification
Standard
Flue gas temperature
Room heater fired by solid fuel
Product:
Jøtul
SP Sveriges Provnings- och
221546
Forskningsinstitut AB
SP Swedish National
Testing and Research
Institute
:
Approved by
:
:
:
:
:
:
:
Minimum distance to adjacent combustible materials:
OGC SP
EN
Serial no.
OBS! På samtlige av våre produkter
finnesetskiltsomangirserienummer
og produksjonsår. Skriv av dette
nummeret på avmerket sted i
installasjonsanvisningen.
Dette serienummeret skal alltid
oppgis ved kontakt med forhandler
eller til Jøtul.

3
Fig. 1
872
Jøtul FS 165 - I 400 FL
900077-P02
Brennbar vegg
Mål i henhold til EN 13240
Produkt: Jøtul FS 165 - I 400 FL
Posisjon 6 (3 stk)
ca. 35 mm
496
1835
1587
1258
1587
606
237
237
Ø220
50
min.630
min.300
400
1000
287
Minste mål på gulvplate i henhold til nasjonale lover og regler
Min. 2300
Min. 465
NORSK

4

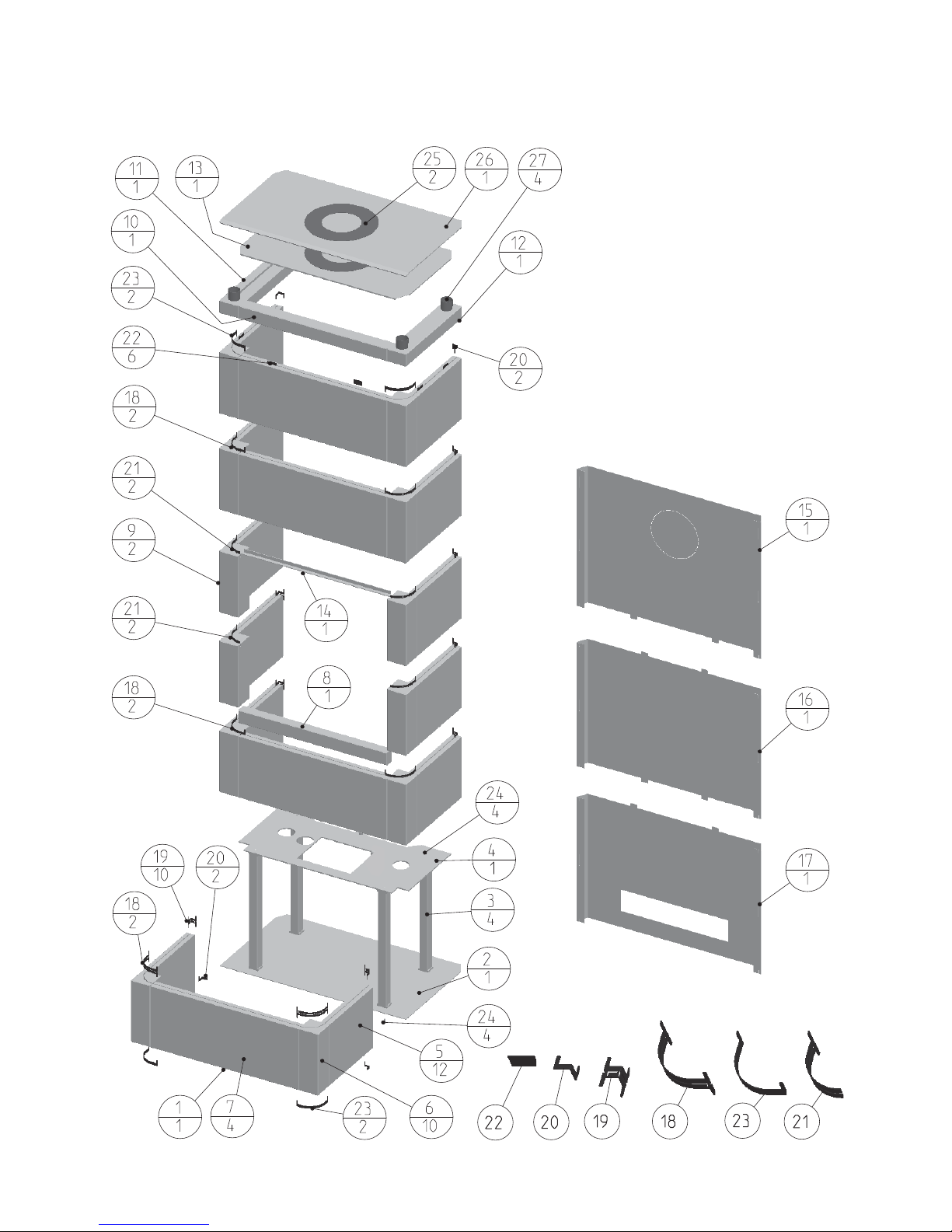

3.0 Omrammingens deler
Fig. 2
NORSK

5
NORSK
4.0 Før montering
4.1 Fundament
Man må forsikre seg om at gulvet er dimensjonert for hele
installasjonen. Se «2.0 Tekniske data» for angivelse av vekt.
Husk: Ved eventuell bruk av stålskorstein som hviler på
brennkammeret, må stålskorsteinens vekt medregnes.
NB! Det er svært viktig at produktet står stabilt, og må ikke
monteres på gulv med svikt.
Gulv som ikke er festet til fundamentet - såkalt flytende gulv-
anbefales fjernet under produktet.
4.2 Tildekking av gulv
Jøtul FS 165 - I 400 FL har tett bunnplate og trenger ingen ekstra
tildekking mot gulv under produktet.
Evt.gulvbelegg av brennbart materiale,slik som linoleum,tepper
etc. må fjernes under produktet.
4.3 Gulvplate
Foran ildstedet anbringes en plate av stål eller annet egnet,ikke
brennbart materiale (ekstrautstyr).Gulvplaten må være i henhold
til nasjonale lover og regler.
For Norge: Min. 300 mm fremfor ileggsåpning, og bredde
minimum lik ileggsåpningen (minst 640 mm).
Kontakt dine lokale bygningsmyndigheter angående restriksjoner
og installasjonskrav.
4.4 Luftsirkulasjon
Mellom brennkammeret og omrammingen skal det strømme
luft. Dette som sikkerhet for at varmeoppbyggingen inne i
omrammingen ikke skal bli for stor. NB! Det er svært viktig at
luftåpninger ikke tildekkes. Se fig. 1 for avstander.
4.5 Uteluft
En fleksibel tilførselsslange med mulighet til å ta uteluft direkte
inn i produktet, kan føres gjennom åpningen i bakplaten. Se
egen manual.
4.6 Stålskorstein
Benyttes toppmontert stålskorstein, monteres et uisolert
rør fra brennkammeret til ca. 10 mm gjennom toppsteinene.
Monter deretter stålskorsteinen etter skorsteinsleverandørenes
monteringsanvisninger.
4.7 Tak
Det må minst være 2300 mm mellom gulv og tak i rommet der
Jøtul FS 165 - I 400 FL skal monteres.
4.8 Skorstein og røykrør
• Ildstedet må tilknyttes skorstein og røykrør godkjent for
fastbrensel fyrt ildsted med røykgasstemperatur som angitt
i «2.0 Tekniske data» i innsatsens manual.
• Skorsteinstverrsnittet må minimum være lik
røykrørstverssnitt. Ved beregning av riktig
skorsteinstverrsnitt; se «2.0 Tekniske data» i innsatsens
manual.
• Flere fastbrensel fyrte produkter kan tilknyttes samme
pipeløp dersom skorsteinstverrsnittet er tilstrekkelig.Kontakt
dine lokale bygningsmyndigheter angående restriksjoner og
installasjonskrav.
• Tilslutning til skorstein må utføres i henhold til
skorsteinsleverandørenes monteringsanvisninger.
• Se til at røykrøret får stigning hele veien frem til skorsteinen.
• Vær obs på at tilslutninger må ha en viss fleksibilitet.
Anbefalt skorsteinstrekk, se «2.0 Tekniske data» i innsatsens
manual.
4.9 Forberedelser
Basis produkt leveres i 2 kolli:
1. Brennkammer og
2. Klebersteiner med monteringsdetaljer.
NB! Kontroller at produktet ikke har synlige skader ved
utpakkingen og at betjeningshåndtakene beveger seg lett.
Innsatsen er fortung. Pass på å sikre at innsatsen ikke faller
forover ved montering!
Sørg for hjelp når det skal settes opp og monteres.
Det følger 3 manualer med produktet:
1. Generell bruks- og vedlikeholdsmanual
2. Jøtul FS 165 - I 400 FL (omrammingen)
3. Jøtul I 400 FL (brennkammeret)
Omrammingen består av følgende deler (fig. 2):
Del Benevnelse Antall
2 Bunnplate 1 stk
3 Ben 4 stk
4 Innsats support plate 1 stk
5 Sidesten 12 stk
6 Hjørnesten 10 stk
7 Frontsten 4 stk
8 Frontsten, lav 1 stk
9 Hjørnesten over innsats 2 stk
10 Toppsten, front 1 stk
11 Toppsten, venstre side 1 stk
12 Toppsten, høyre side 1 stk
13 Topprist 1 stk
14 Vinkeljern over innsats 1 stk
15 Bakplate, øvre 1 stk
16 Bakplate, midtre 1 stk
17 Bakplate, nedre 1 stk
18 Festebrakett type 1 6 stk
19 Festebrakett type 3 10 stk
20 Festebrakett type 6 4 stk
21 Festebrakett type 5 4 stk
22 Festebrakett type 2 6 stk
23 Festebrakett type 4 4 stk
24 Skrue senkhode M6x16 8 stk
25 Deksel røykuttak 2 stk
26 Skjermplate, topp 1 stk
27 Distansestykke 4 stk

6
NORSK
Før installasjon må beslutning taes om:
1. Hvor røykuttaket skal være.
2. Eventuell bruk og plassering av uteluftstilkobling (se «4.5
Uteluft»).
3. Eventuell bruk av askeløsning.
Se egne manualer for montering av delene.
Fig. 3
F
E
DC
A
B

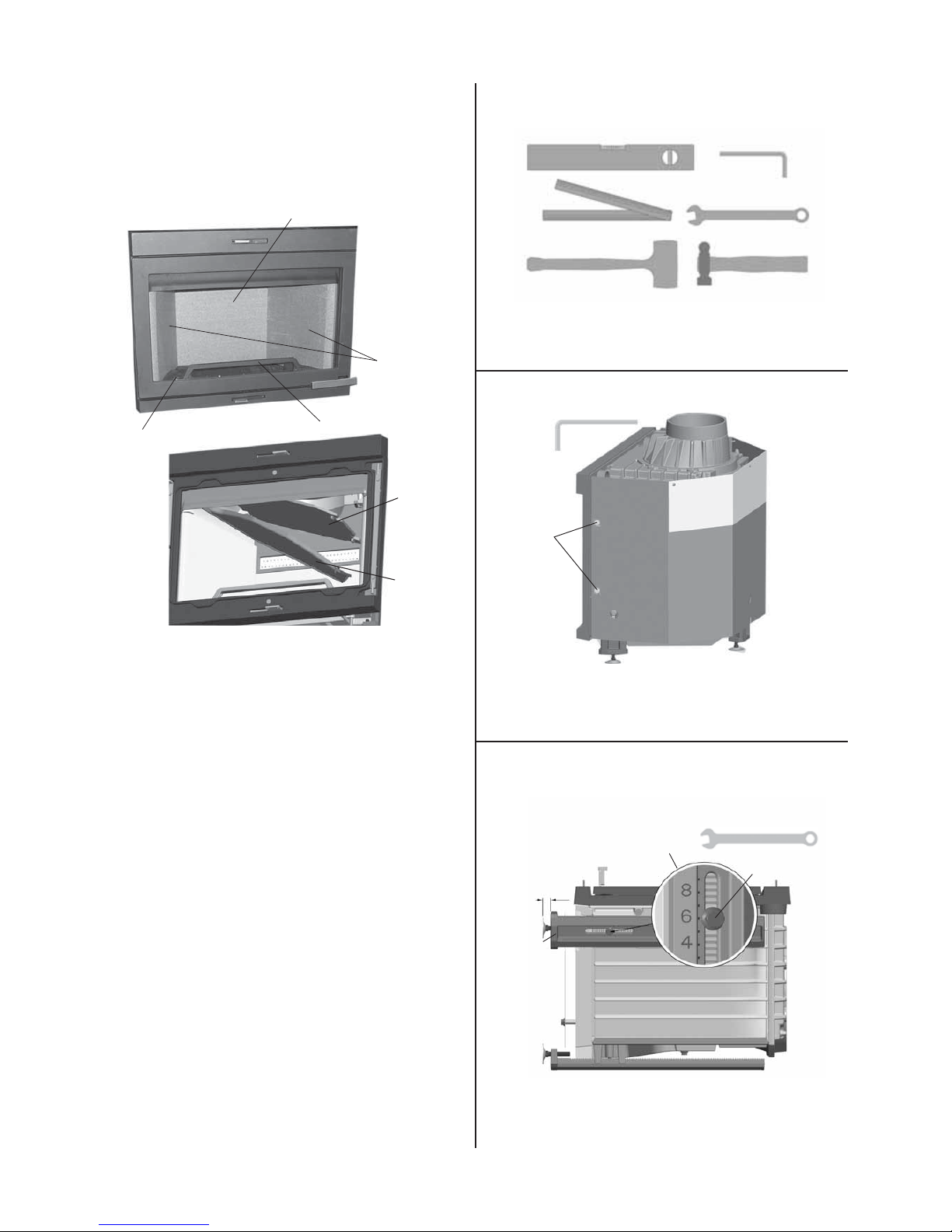

Når produktet er pakket ut, tas esken med røykklokke,
kubbestopper (fig. 4 C), pakning og skruepose ut av
brennkammeret. Fjern deretter, luftkanalen (fig. 4 D), hvelv (fig.
4 B), ledeplate (fig. 4 A), sidebrennplater (fig. 4 E) og deretter bakre
brennplate (fig.4 F).
NB! Brennplatene er i et porøst materiale (gulfarget vermiculite),
og kan ta skade ved hardhendt behandling.

7
5.0 Montering
NB.Underlaget må være i vater. Max.1 mm/m toleranse. Dette er
svært viktig for resten av monteringen.
Alle steinene skal være i vater.Dette må sjekkes for hvert nytt lag
av stein.Bruk evt.små stålbiter eller silikon for å justere høyden.
Viktig!
Vær oppmerksom på at steinene kan ta skade ved hardhendt
behandling. Ikke slå festebrakettene for hardt i. Monteringen
bør utføres av kvalifisert person.
Fig. 4
Nyttige verktøy under monteringen.
Vater, sekskantnøkkel, tommestokk, fastnøkkel, gummiklubbe
og hammer.
Fig. 5
A
1. Fjern skjermplatene ved å skru ut de to skruene,M8x20 mm
på hver side av brennkammeret (fig. 5 A).
Fig. 6
ca 35 mm
A
B
C
1. Legg produktet forsiktig ned på rygg. Bruk gjerne
pappemballasjen på gulvet for å beskytte dette mot riper etc.
2. Løsne skruene, M8x20 mm, som fester de 2 sidebeina til
brennkammeret. (fig. 6 A).
3. Juster beinlengden på sidebeina til posisjon «6» (fig. 6 B).
4. Legg produktet forsiktig over på siden og juster bakre bein
på samme måte som sidebeina.
5. Skru i fotskruene (fig. 6 C) på beina. Juster til riktig lengde.
6. Reis produktet forsiktig opp.
Fig. 7
C
A
B
1. Monter medfølgende pakning på undersiden av kanten på
røykklokka i pakningssporet (fig. 7 A).
2. Monter røykklokken ved å feste den med de fire medfølgende
M8x20 mm skruene (fig. 7 B).
3. Roter så røykklokken til riktig stilling (fig. 7 C). Stram til
skruene.
NORSK

8
Fig. 8
1.
D
A
E
B
C
50 mm
Monter stativet bestående av bunnplate (fig.8 A),4 stk bein
(fig. 8 B) og topplate (fig. 8 C)
2. Det er viktig at de fremre beinene blir montert slik som vist
i fig. 8 D.
3. Plasser stativet på riktig sted og pass på at det er minst 50
mm til vegg.
4. Underlaget og stativet må være helt i vater (fig. 8 E). Dette
er svært viktig for resten av oppsetningen.
Fig. 9
1. Dersom uteluft (kat.nr. 351279) er valgt,bør dette klargjøres
nå.
Fig. 10
brakett 3
brakett 6
brakett 1
brakett 5
brakett 4
brakett 2
Fig. 11
A
B
3mm
1. Plasser lag nr.1 av kleberstein på bunnplaten.Bruk brakett 4
og brakett 6til å holde dem sammen i underkant.
NB! Ikke bruk hjørnesteiner merket 223628 før lag 4. Se fig. 18.
2. Pass på at laget er i vater og plassert riktig på bunnplaten
(fig. 11 A). Bruk gummiklubbe for å justere steinene.
3. Plasser frontstein og hjørnesteiner på lag nr. 2 og bruk
brakett 1 (fig. 11 B) for å føye dem sammen med lag nr. 1.
NORSK

9
Fig. 12
1. Løft brennkammeret opp på stativet. Vær forsiktig da
brennkammeret er fortungt.
2. Monter uteluft (kat.nr. 351279) dersom det er valgt.
Fig. 13
A
C
B
1. Sett tilbake skjermplaten (fig. 13 A).
2. Bruk gjengestift og mutter (fig. 13 B) fra skrueposen som en
erstatning for M8x16mm som ble fjernet (se fig. 5 A).
3. Skru løs og snu øverste skjermplate (fig 13 C) og fest den
igjen.
Fig. 14
A
B
1. Fest bakplaten til brakett 6 som ligger under lag nr. 1.
2. Tre inn brakett 3 fra innsiden og gjennom bakplaten (fig. 14
A).Bruk en hammer og slå den forsiktig ned i klebersteinen.
3. Plasser sidesteinen til lag nr. 2 mellom hjørnesteinen og
bakplaten. Fest med brakett 3 (fig. 14 B).
4. Sørg for at alt er i vater og flukter med hverandre.
Fig. 15
A
B
1. Fest rammen (fig. 15 A) til brennkammeret ved hjelp av
gjengestiften og mutterene (fig.15 B). (Se også fig. 13 B)
2. Rammens posisjon kan justeres ved hjelp av mutterene på
gjengestiften.
NORSK

10
Fig. 16
1.
A
B
5mm
Sentrer brennkammeret sideveis.
2. Posisjoner brennkammeret og rammen mot fronten av
omrammingen.
3. Sørg for at det er en spalte på 5 mm mellom rammens
underkant og steinen under (fig. 16 A) ved å justere på
fotskruene (fig. 16 B).
4. Finjuster fotskruene for å få produktet i vater.
Fig. 17
A
1. Bruk brakett 5 (fig. 17 A) på lag nr. 3 og 4.
2. Juster om nødvendig brakettene for hånd slik at de klemmer
steinene best mulig sammen.
Fig. 18
A
B
223628
1. Plasser vinkeljernet slik at det hviler på hjørnesteinene
223628 (fig. 18 A). Frontsteinen (fig. 18 B) på lag nr. 5 skal
hvile på vinkeljernet.
Fig. 19
B
C
A
1. Monter røykrøret.Topputtak (fig.19 A) eller bakuttak (fig.19
B). Fjern utslagsåpningen ved bakuttak (fig. 19 C).
Fig. 20
A
B
ED
C
F
Ved toppmontert røykuttak:
1. Monter det siste laget (fig. 20 A) og topplaget (fig. 20 B).
Benytt brakett 2, brakett 4 og brakett 6 mellom siste laget
og topplaget (fig. 20 C).
2. Fjern utslagsåpningen og legg på den perforerte topplaten
(fig. 20 D).
3. Plasser ut distansestykkene (fig. 20 E) ,fjern utslagsåpningen
og legg på skjermplaten (fig. 20 F).
Ved bakmontert røykuttak:
1. Monter det siste laget (fig. 20 A) og topplaget (fig. 20 B).
Benytt brakett 2, brakett 4 og brakett 6 mellom siste laget
og topplaget (fig. 20 C).
2. Legg på den perforerte topplaten (fig. 20 D).
3. Plasser ut distansestykkene(fig.20E)og legg påskjermplaten
(fig. 20 F).
NORSK

11
6.0 Ferdig montert
Se den generelle bruks- og vedlikeholdsmanual for Jøtul I 400 FL
vedr. bruk og vedlikehold av produktet!
7.0 Vedlikehold
Skulle man være uheldig å få riper i overflaten, kan det pusses
med et fint sandpapir. Ved dypere sår kan det lages en pasta av
klebersteinpulver og vannglass, og sparkle steinen med dette.
8.0 Ekstrautstyr
Sidestein med hull - kat.nr. 361050
Askeløsning - kat. nr. 341280
Uteluftkit - kat. nr. 341279
NORSK

12
DANSK
1.0Forholdtilmyndighederne
Jøtul FS 165 - I 400 FL er et fritstående produkt af fedtsten,hvor
indsatsen,Jøtul I 400 FL, benyttes som brændkammer.Produktet
kan placeres mod brændbare vægge med de afstande, der er
beskrevet i fig. 1.
Installationen af en brændeovn skal overholde det pågældende
lands love og regler.Alle lokale forordninger, inkl.de forordninger
der henviser til nationale og europæiske standarder, skal
overholdes ved installationen af produktet.
Kontakt de lokale bygningsmyndigheder/teknisk forvaltning
vedrørende restriktioner og installationskrav.
Installationen kan først tages i brug, når den er godkendt af en
skorstensfejer.
Et typeskilt for installationen er vedlagt monteringsvejledningen
for omramningen,og placeres på ydersiden af den øvre bagplade
(fig. 2 - posisjon 15).Det indeholder oplysninger om identifikation
og dokumentation af produktet.
2.0 Tekniske data
Vægt omramning: Ca. 350 kg
Vægt Jøtul I 400 FL: Ca. 110 kg
Højde: 1835 mm
Bredde: 872 mm
Dybde: 493 mm
Højde midt røgudtag: 1587 mm
(Tekniske data for indsats – se installationsvejledningen for
Jøtul I 400 FL)
Ekstraudstyr
• Sidesten med hul kat.nr. 361050
• Askeløsning kat.nr. 341280
• Sæt til udeluftstilslutning kat.nr. 341279
Indhold
1.0 Forhold til myndighederne.........................12
2.0 Tekniske data...............................................12
3.0 Omramningens dele .................................. 14
4.0 Før montering..............................................15
5.0 Montering................................................... 16
6.0 Efter montering......................................... 20
7.0 Vedligeholdelse......................................... 20
8.0 Tilleggsutstyr............................................. 20
les combustibles recommandés.
Respectez les consignes d'utilisation. Utilisez uniquement
Verwenden Sie nur empfohlenen Brennstoffen.
Montage- und Bedienungsanleitung beachten.
Follow user`s instructions. Use only recommended fuels.
standard
Certificate/
The appliance can be used in a shared flue.
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
Serial no: Y-xxxx, Year: 200x
Manufacturer:
N-1602 Fredrikstad
Norway
Jøtul AS
POB 1441
Sweden
EUR Intermittent
Nominal heat output
Norway
Country
Operational type
Fuel type
Operation range
Efficiency
Klasse II
Classification
Standard
Flue gas temperature
Room heater fired by solid fuel
Product:
Jøtul
SP Sveriges Provnings- och
221546
Forskningsinstitut AB
SP Swedish National
Testing and Research
Institute
:
Approved by
:
:
:
:
:
:
:
Minimum distance to adjacent combustible materials:
OGC SP
EN
Serial no.
Der er på alle vores produkter et
skilt,derangiverserienummerogår.
Skriv dette nummerpå det angivne
sted i installationsanvisningen.
Dette serienummer skal altid
oplyses ved kontak t med
forhandler eller Jøtul.

13
Fig. 1
872
Jøtul FS 165 - I 400 FL
900077-P02
Brændbar væg
Mål i henhold til EN 13240
Produkt: Jøtul FS 165 - I 400 FL
Posisjon 6 (3 stk)
ca. 35 mm
496
1835
1587
1258
1587
606
237
237
Ø220
50
min.930
min.300
400
1000
287
Min. mål på gulvplade i henhold til nationale lover og regler
Min. 2300
Min. 465
DANSK

14
3.0 Omramningens dele
Fig. 2
DANSK

15
DANSK
4.0 Før montering
4.1 Fundament
Man skalsikresig,at gulvet erdimensioneret til heleinstallationen.
Se «2.0 Tekniske data» vedr. angivelse af vægt.
Husk: Ved eventuel brug af stålskorsten, der hviler på
brændkammeret, skal stålskorstenens vægt medregnes.
NB! Det er meget vigtigt,at produktet står stabilt,og at det ikke
monteres på et gulv, der giver efter.
Det anbefales at fjerne gulve, der ikke er monteret på
fundamentet - såkaldt flydende gulve - under produktet.
4.2 Tildækning af gulv
Jøtul FS 165 - I 400 FL har en tæt bundplade og kræver ingen
ekstra tildækning mod gulv under produktet.
Eventuelle gulvbelægninger af brændbart materiale, såsom
linoleum, tæpper osv., skal fjernes under produktet.
4.3 Gulvplade
Foran ildstedet anbringes en plade af stål eller andet egnet ikke-
brændbart materiale (ekstraudstyr). Gulvpladen skal overholde
nationale love og regler.
For Danmark: Min. 300 mm ud foran ildstedet og 150 mm ud fra
ildstedets sider.
Kontakt dine lokale bygningsmyndigheter angående restriksjoner
og installasjonskrav.
4.4 Luftcirkulation
Der skal strømme luft mellem indsatsen og omramningen Dette
skal sikre,at varmeopbygningen inde i omramningen ikke bliver
for stor. NB! Det er meget vigtigt ikke at tildække luftåbninger.
Se fig. 1 vedr. afstande.
4.5 Udeluft
En bøjelig tilførselsslange med mulighed for indtag af udeluft
direkte i produktet kan føres gennem åbningen i bagpladen. Se
separat manual.
4.6 Stålskorsten
Hvis der benyttes en topmonteret stålskorsten, monteres et
uisoleret rør fra brændkammeret tilca.10mmgennemtopstenene.
Montér derefter stålskorstenen iht. skorstensleverandørens
monteringsanvisninger.
4.7 Loft
Der skal mindst være 2300 mm mellem gulv og loft i det rum,
hvor Jøtul FS 165 - I 400 FL skal monteres.
4.8 Skorsten og røgrør
• Ildstedetskaltilsluttesskorstenogrøgrørgodkendttilildsteder,
der fyres med fastbrændsel med en røggastemperatur som
angivet i «2.0 Tekniske data» i indsatsens manual.
• Skorstenstværsnittet skal minimum være det samme
som røgrørstværsnittet. Ved beregning af det korrekte
skorstenstværsnit, se «2.0 Tekniske data» i indsatsens
manual.
• Flere fastbrændselfyrede produkter kan tilknyttes samme
skorsten,hvisskorstenstværsnittet er tilstrækkeligt. Kontakt
de lokale bygningsmyndigheder/teknisk forvaltning
vedrørende restriktioner og installationskrav.
• Tilslutning til skorsten skal udføres i henhold til
skorstensleverandørens monteringsanvisninger.
• Sørg for, at røgrøret stiger hele vejen frem til skorstenen.
• Vær opmærksom på, at tilslutninger skal have en vis
fleksibilitet.
Anbefalet skorstenstræk, se «2.0 Tekniske data» i indsatsens
manual.
4.9 Forberedelser
Basisprodukt leveres i 2 kolli:
1. Brændkammer og
2. Fedtsten med monteringsdele.
NB! Kontrollér, at produktet ikke har synlige skader ved
udpakningen, og at betjeningshåndtagene let kan bevæges.
Indsatsen er for-tung. Sørg for, at indsatsen ikke vælter forover
under monteringen!
Sørg for hjælp ved opsætning og montering.
Der følger 3 manualer med produktet:
1. Generel brugs- og vedligeholdelsesmanual
2. Jøtul FS 165 - I 400 FL (omramningen)
3. Jøtul I 400 FL (brændkammeret)
Omramningen består af følgende dele (fig. 2):
Del Benævnelse Antal
2 Bundplade 1 stk
3 Ben 4 stk
4 Insats support plade 1 stk
5 Sidesten 12 stk
6 Hjørnesten 10 stk
7 Frontsten 4 stk
8 Frontsten, lav 1 stk
9 Hjørnesten over brændkammer 2 stk
10 Topsten, front 1 stk
11 Topsten, venstre side 1 stk
12 Topsten, højre side 1 stk
13 Perforered topplade 1 stk
14 Vinkeljern over brændkammer 1 stk
15 Bagplade, øvre 1 stk
16 Bagplade, nr.2 1 stk
17 Bagplade, nedre 1 stk
18 Beslag, type 1 6 stk
19 Beslag, type 3 10 stk
20 Beslag, type 6 4 stk
21 Beslag, type 5 4 stk
22 Beslag, type 2 6 stk
23 Beslag, type 4 4 stk
24 Skrue undersenket, M6x16 8 stk
25 Dæksel røkudtag 2 stk
26 Skærmplade, top 1 stk
27 Afstandsstykke 4 stk

16
Før installation skal der tages beslutning om følgende:
1. Hvor røgudtaget skal være.
2. Eventuel brug og placering af udeluftstilslutning (se «4.5
Udeluft»).
3. Eventuel brug af askeløsning.
Se specifikke manualer for montering af delene.
Fig. 3
F
E
DC
A
B
Når produktet er pakket ud, tages æsken med røgklokke,
askeliste (fig. 3 C),pakning og skruepose ud af brændkammeret.
Fjern derefter luftkanalen (fig. 3 D), røgvenderplade (fig. 3 B),
ledeplade (fig. 3 A),sidebrændplader (fig. 3 E) og derefter bageste
brændplade (fig. 3 F).
NB! Brændpladerne er af et porøst materiale (gulfarvet
vermiculite) og kan tage skade ved hårdhændet behandling.
5.0 Montering
NB! Underlaget skal være i vater. Maks. tolerance 1 mm/m. Dette
er særdeles vigtigt for resten af monteringen.
Alle stenene skal være i vater. Dette skal kontrolleres for hvert
nyt lag sten.
Vigtigt!
Vær opmærksom på,at stenene kan tage skade ved hårdhændet
behandling. Monteringsbeslagene må ikke slås for hårdt i.
Montering bør udføres af en faguddannet person.
Fig.4
Nyttige værktøjer til monteringen.
Vaterpas,sekskantnøgle,tommestok,fastnøgle,gummihammer
og hammer.
Fig. 5
1.
A
Fjern skærmpladerne ved at skrue de toskruer ud,M8x20mm
på hver side av brændkammeret (fig. 5 A).
Fig. 6
ca 35 mm
A
B
C
DANSK

17
1. Læg forsigtigt produktet ned på ryggen. Læg evt.
papemballagen på gulvet for at beskytte det mod ridser osv.
2. Løsn skruerne, M8x20 mm, der holder de 2 sideben fast på
brændkammeret (fig. 6 A).
3. Justér benlængden på sidebenene til pos. «6»(fig. 6 B).
4. Læg forsigtigt produktet over på siden,og justér de bageste
ben på samme måde som sidebenene.
5. Skru fodskruerne i (fig. 6 C) på benene. Justér til korrekt
længde.
6. Rejs forsigtigt produktet op.
Fig. 7
C
A
B
1. Montér den medfølgende pakning på undersiden af kanten
på røgklokken i pakningssporet (fig. 7 A).
2. Montér røgklokken ved at montere den med de fire
medfølgende M8x20 mm skruer (fig. 7 B).
3. Drej derefter røgklokken til den korrekte position (fig. 7 C).
Spænd skruerne
Fig. 8
1.
D
A
E
B
C
50 mm
Montér stativet bestående af bundplade (fig. 8 A),4 stk.ben
(fig. 8 B) og topplade (fig. 8 C).
2. Det er vigtigt,at de forreste ben monteres som vist i fig. 8 D.
3. Placér stativet det rigtige sted, og sørg for, at der er mindst
50 mm til væggen.
4. Underlaget og stativet skal være helt i vater (fig. 8 E). Dette
er særdeles vigtigt for resten af opsætningen.
Fig. 9
1. Hvis der er valgt udeluft (kat.nr.351279),bør dette forberedes
nu.
Fig. 10
beslag 3
beslag 6
beslag 1
beslag 5
beslag 4
beslag 2
DANSK

18
Fig. 11
A
B
3mm
1. Placér lag nr. 1 af fedtsten på bundpladen. Brug beslag 4 og
beslag 6 til at holde dem sammen i underkanten.
NB!: Brug ikke hjørnesten markeret 223628 før lag nr. 4.Se fig. 18.
2. Sørg for,at laget er i vater og placeret korrekt på bundpladen
(fig. 11 A). Benyt en gummihammer til at justere stenene.
3. Placér frontsten og hjørnesten på lag nr. 2 og benyt beslag 1
(fig. 11 B) til at føje dem sammen med lag nr. 1.
Fig. 12
1. Løft brændkammeret op på stativet. Vær forsigtig da
brændkammeret er for-tungt.
2. Montér udeluft (kat.nr. 351279), hvis dette er valgt.
Fig. 13
A
C
B
1. Sæt skærmpladen tilbage (fig. 13 A).
2. Benyt gevindstift og møtrik (fig. 13 B) fra skrueposen som
erstatning for M8x16mm, som blev fjernet (se fig. 5 A).
3. Skru løs, og vend øverste skærmplade (fig. 13 C), og fastgør
den igen.
Fig. 14
A
B
1. Montér bagpladen til beslag 6, som ligger under lag nr. 1.
2. Før beslag 3 ind fra indersiden og gennem bagpladen (fig.14
A). Benyt en hammer,og slå den forsigtigt ned i fedtstenen.
3. Placér sidestenen til lag nr. 2 mellem hjørnestenen og
bagpladen. Montér med beslag 3 (fig. 14 B).
4. Sørg for, at alt er i vater og flugter med hinanden.
DANSK

19
Fig. 15
A
B
1. Fastgør rammen (fig. 15 A) til brændkammeret ved hjælp
af gevindstiften og møtrikkerne (fig.15 B). (Se også fig. 13 B)
2. Rammens position kan justeres ved hjælp af møtrikkerne
på gevindstiften.
Fig. 16
1.
A
B
5mm
Centrér brændkammeret sidelæns.
2. Placér brændkammeret og rammen mod omramningens
front.
3. Sørg for, at der er en spalte på 5 mm mellem rammens
underkant og stenen nedenunder (fig. 16 A) ved at justere
på fodskruerne (fig. 16 B).
4. Finjustér fodskruerne for at få produktet i vater.
Fig. 17
A
1. Benyt beslag 5 (fig. 17 A) på lag nr. 3 og 4.
2. Justér om nødvendigt beslagene med hænderne,således at
de klemmer stenene sammen på bedste vis.
Fig. 18
A
B
223628
1. Placér vinkeljernet således, at det hviler på hjørnestenene
223628 (fig. 18 A).Frontstenen (fig.18 B) på lag nr.5 skal hvile
på vinkeljernet.
Fig. 19
B
C
A
1. Montér røgrøret.Topudtag (fig. 19 A) eller bagudtag (fig. 19
B). Fjern udslagsdækslet ved bagudtag (fig. 19 C).
DANSK

20
Fig. 20
A
B
ED
C
F
Ved topmonteret røgudtag:
1. Montér det sidste lag (fig. 20 A) og toplaget (fig. 20 B).
Benyt beslag 2, beslag 4 og beslag 6 mellem det sidste lag
og toplaget (fig. 20 C).
2. Fjern udslagsdækslet, og læg den perforerede topplade på
(fig. 20 D).
3. Læg afstandsstykkerne ud (fig. 20 E), fjern udslagsdækslet,
og læg skærmpladen på (fig. 20 F).
Ved bagmonteret røgudtag:
1. Montér det sidste lag (fig. 20 A) og toplaget (fig. 20 B).
Benyt beslag 2, beslag 4 og beslag 6 mellem det sidste lag
og toplaget (fig. 20 C).
2. Læg den perforerede topplade på (fig. 20 D).
3. Læg afstandsstykkerne ud (fig. 20 E), og læg skærmpladen
på (fig. 20 F).
6.0 Efter montering
Se den generelle brugs- og vedligeholdelsesmanual for Jøtul I
400 FL vedr. brug og vedligeholdelse af produktet!
7.0 Vedligeholdelse
Hvis man er uheldig, og der kommer ridser i overfladen, kan
den pudses med fint sandpapir. Dybere sår kan repareres ved
at spartle stenen med en pasta af fedtstenspulver og vandglas
(natriumsilikat).
8.0 Ekstraudstyr
Sidesten med hul - kat.nr. 361050
Askeløsning - kat. nr. 341280
Udeluftssæt - kat. nr. 341279
DANSK
