Jacuzzi 67693W-6004 User manual

1
Questions, problems, missing parts? Before
returning to your retailer, call our customer service
department at 1-800-288-4002, 9 a.m. - 8 p.m.,
EST, Monday - Friday.

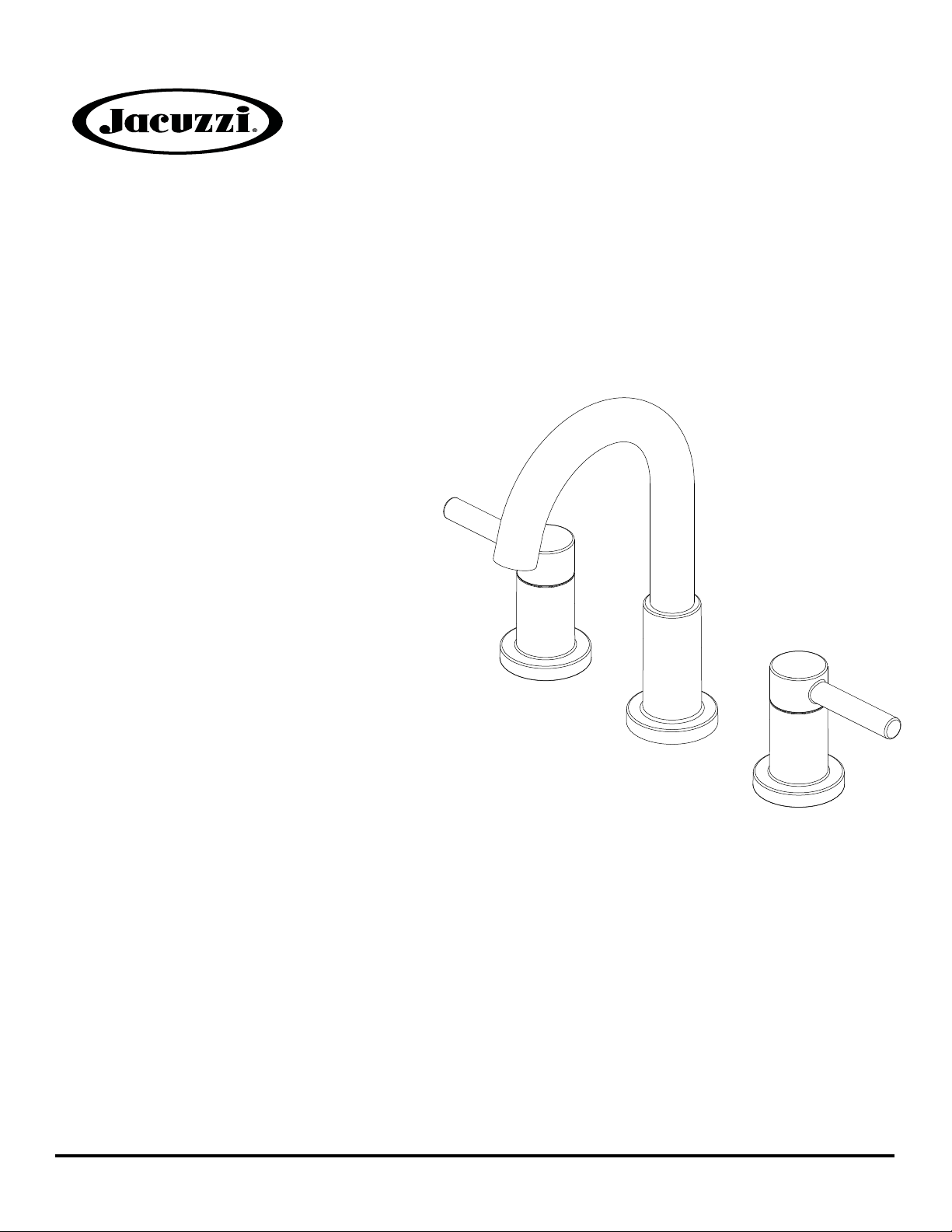

BATHROOM FAUCET
ROBINET DE SALLE DE BAINS
GRIFO PARA BAÑO
Jacuzzi Item / Produit Jacuzzi / Artículo de jacuzzi # MP45000-BN / MP45845-ORB
MODEL / MODÈLE / MODELO # 67693W-6004 / 67693W-602707
ATTACH YOUR RECEIPT HERE /
JOIGNEZ VOTRE REÇU ICI /
ADJUNTE SU RECIBO AQUÍ
Serial Number / Numéro de série /
Número de serie ___________________
Purchase Date / Date d’achat /
Fecha de compra __________________
2017/09/13 V1
Des questions, des problèmes, des pièces
manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 800 288-4002,
entre 9 h et 20 h (HNE), du lundi au vendredi.
¿Preguntas, problemas, piezas faltantes? Antes
de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-800-288-4002, de lunes a
viernes de 9 a.m. a 8 p.m., hora estándar del Este.

2
SAFETY INFORMATION / CONSIGNES DE SÉCURITÉ / INFORMACIÓN DE SEGURIDAD
Please read and understand this entire manual before attempting to assemble, operate, or install the product.
WARNING / AVERTISSEMENT / ADVERTENCIA:
• Follow the installation instructions carefully. Proper installation is the installer’s responsibility.
• Failure to follow correct installation procedures can result in the faucet being loose, which can result in serious injury.
CAUTION / MISE EN GARDE / PRECAUCIÓN:
• Check local building codes before beginning installation to ensure compliance.
PREPARATION / PRÉPARATION / PREPARACIÓN
Before beginning the assembly of this product, make sure all parts are present. Compare parts with the package
contents and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 60 minutes (including removal of old faucet)
Tools Required for Assembly (not included): Adjustable Wrench, Phillips Screwdriver, Basin Wrench, (2) Supply lines
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d'assembler, d'installer ou d’utiliser
le produit.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
• Suivez attentivement les instructions pour l’installation. Il incombe à l’installateur d'effectuer une installation adéquate.
• Si vous ne respectez pas les instructions, le robinet peut se desserrer et causer des blessures graves.
• Siga atentamente las instrucciones de instalación. El instalador tiene la responsabilidad de realizar una instalación
adecuada.
• Si no sigue los procedimientos correctos de instalación el grifo puede soltarse y provocar lesiones graves.
• Avant de commencer l’installation, consultez les codes du bâtiment en vigueur dans votre municipalité pour vous
assurer de vous y conformer.
• Verifique que cumple con los códigos de construcción locales antes de comenzar la instalación.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le contenu de
l'emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler le produit.
Antes de comenzar el ensamblaje del producto, asegúrese de tener todas las piezas. Compare las piezas con la
lista del contenido del paquete y el diagrama. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas.
Temps d’assemblage approximatif : 60 minutes (y compris le retrait du vieux robinet).
Tiempo estimado de ensamblaje: 60 minutos (incluida la extracción del grifo antiguo)
Herramientas necesarias para el ensamblaje (no incluidas): Llave inglesa ajustable, destornillador Phillips,
llave de lavabo, (2) tuberías de suministro
Outils nécessaires pour l’assemblage (non inclus) : clé à molette, tournevis cruciforme, clé pour évier, (2) conduites
d’alimentation.

3
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
13
5
2
1
2
3
6

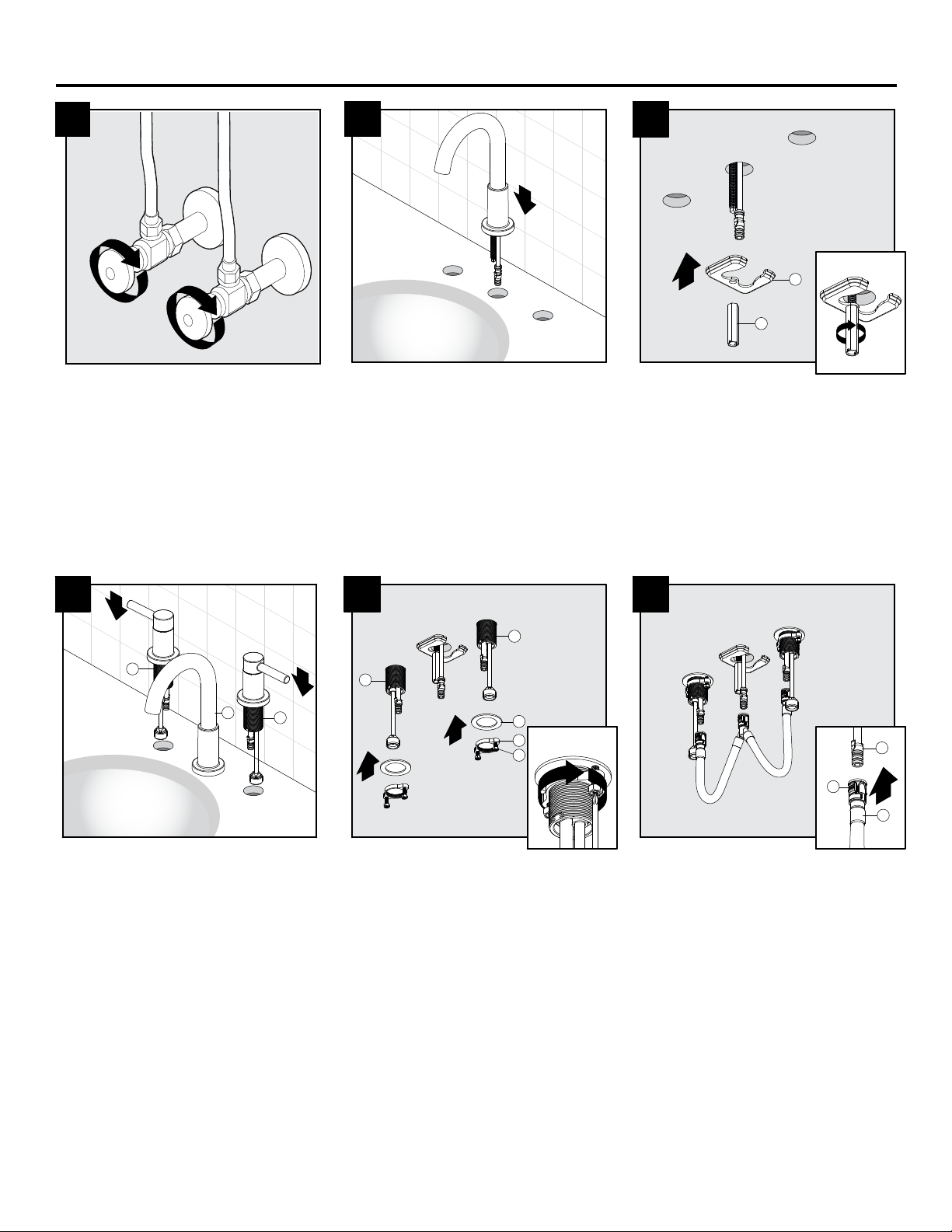

Shut off the water supply. Remove the old faucet. Place the spout assembly (1) through the mounting
hole in sink.
Secure the spout assembly with the washer (1) and
nut (2).
Slide the hot and cold end valves (1 & 2) through
the sink mounting holes. Make sure the long tubes
are installed away from the spout assembly (3).
NOTE: The hot side end valve is labeled.
Secure the end valves (1 & 2) with the washers (3) and
nuts (4). Hand tighten the nuts (4) onto the end valve
(1 & 2) shanks. Lock the nuts (4) into position by
tightening the screws (5) with a phillips screwdriver.
Align the tabs (1 & 2) on the quick connect assembly
(3). Push the quick connect assembly (3) firmly upward
and snap it onto the receiving tube tab. Pull down
moderately to ensure the connection has been made.
If it is necessary to remove the quick connect assembly
(3), squeeze the tabs on the hose, and then pull down
to disconnect.
Fermez l'alimentation en eau. Enlevez l’ancien
robinet.
Cierre el suministro de agua. Retire el grifo anterior.
Placez l’ensemble de bec (1) dans les trous de
montage du lavabo.
Inserte el ensamble de la boquilla (1) en los orificios
de montaje en el lavabo.
Fixez solidement le bec du robinet avec la rondelle (1)
et l'écrou (2).
Asegure el ensamblaje de la boquilla con la arandela (1)
y la tuerca (2).
Faites glisser les robinets d'arrêt d'eau chaude et
froide (1 et 2) dans les trous de montage du lavabo.
Assurez-vous que les longs tubes sont installés
dans la direction qui s'éloigne du bec du robinet (3).
REMARQUE : Le robinet d'arrêt de l'eau chaude
est étiqueté.
Deslice las válvulas de extremo para agua caliente
y fría (1 y 2) a través de los orificios de montaje del
lavamanos. Verifique que los tubos largos estén
lejos del ensamblaje del caño (3).
NOTA: La válvula de agua caliente está etiquetada.
Fixez les robinets d’arrêt (1 et 2) à l’aide des rondelles
(3) et des écrous (4). Serrez les écrous (4) à la main
sur les tiges du robinet d’arrêt (1 et 2). Fixez en place
les écrous (4) en serrant les vis (5) à l’aide d’un
tournevis cruciforme.
Fije las válvulas de extremo (1 y 2) con las arandelas (3)
y las tuercas (4). Apriete a mano las tuercas (4) en las
espigas (1 y 2) de las válvulas extremos. Asegure las
tuercas (4) en su posición apretando los tornillos (5)
con un destornillador Phillips.
Alinee las pestañas (1 y 2) en el ensamblaje del
conector rápido (3). Presione firmemente el
ensamblaje del conector rápido (3) hacia arriba hasta
que encaje en la pestaña del tubo receptor. Jale hacia
abajo ligeramente para asegurar que la conexión es
segura. Si es necesario, retira el conector rápido (3),
aprieta las pestañas de la manguera y jale hacia
abajo para desconectar.
Alignez les languettes (1et 2) sur le raccord à
branchement rapide (3). Poussez fermement le
raccord à branchement rapide (3) vers le haut et
enclenchez-le sur la languette du tuyau récepteur.
Tirez modérément vers le bas pour vous assurer
que le branchement est bien fait. S’il est nécessaire
de retirer le raccord à branchement rapide (3),
appuyez sur les languettes du tuyau et tirez vers le
bas pour débrancher.
2
2
11
2
32
1
4
1
2
3
4
5
1
1

4
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE

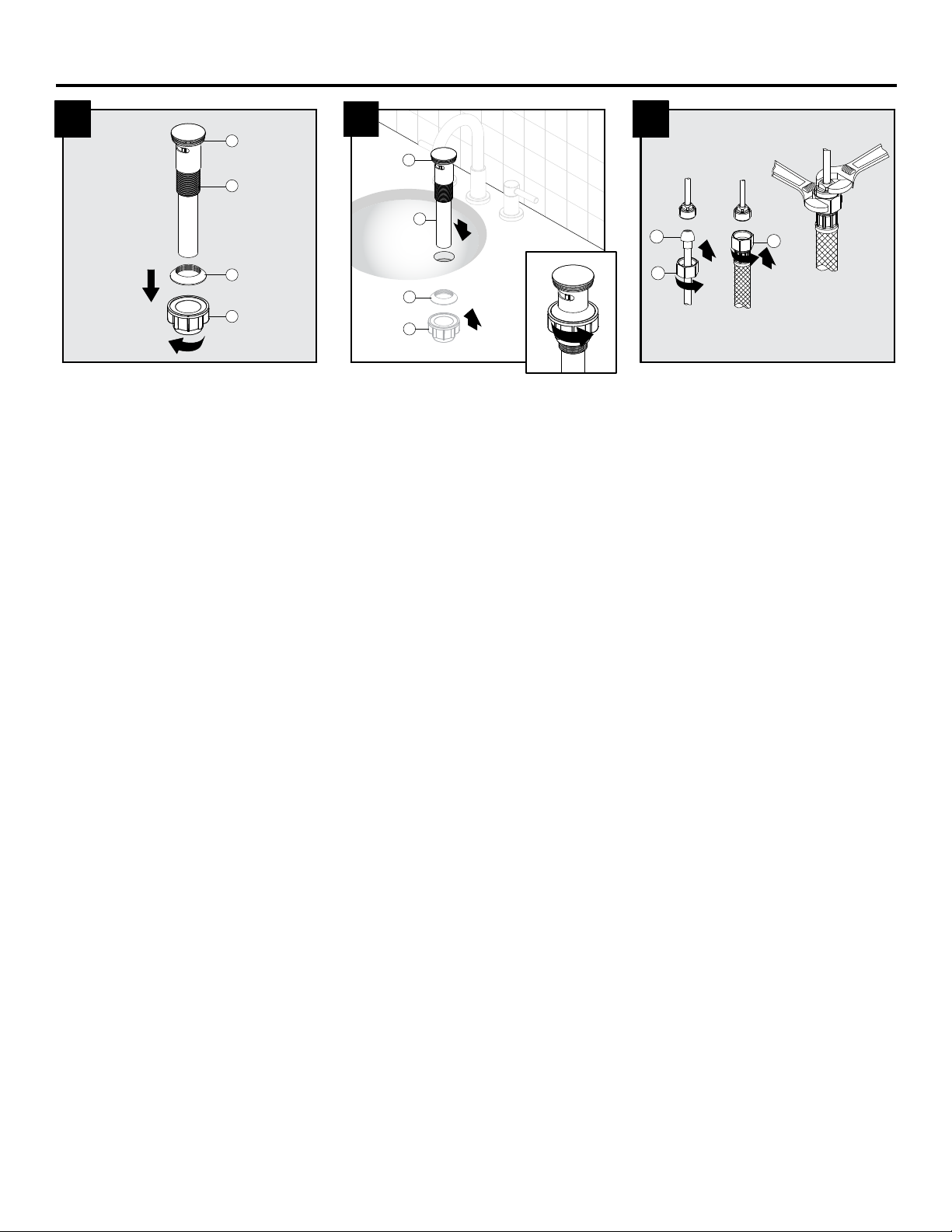

Remove the bottom gasket (1) and nut (2) from the
top gasket (3) and pop-up body (4). Attach these
pieces together by pushing the bottom gasket (1)
down into the top of the nut (2) and twisting
together.
Retirez le joint inférieur (1) et l’écrou (2) du joint
supérieur (3) et du tuyau d’évacuation (4). Fixez
ces pièces en poussant le joint inférieur (1) dans
le haut de l’écrou (2) et en les vissant ensemble.
7
1
2
4
3
Insert the pop-up body (1) into the sink. Ensure that
the top gasket (2) rests securely between the top of
the sink and the top of the pop-up body (1). From
underneath the sink, screw the bottom gasket (3)
and nut (4) assembly onto the pop-up body (1) by
twisting clockwise until secure.
Insérez le tuyau d’évacuation (1) dans le lavabo.
Assurez-vous que le joint supérieur (2) repose
fermement entre le haut du lavabo et le haut du tuyau
d’évacuation (1). En vous positionnant sous le lavabo,
vissez l’ensemble du joint inférieur (3) et de l’écrou (4)
au tuyau d’évacuation (1) en le tournant dans le sens
des aiguilles d’une montre jusqu’à ce qu’il soit serré.
Retire la empaquetadura inferior (1) y la tuerca (2)
de la empaquetadura superior (3) y el cuerpo
levadizo (4). Una estas piezas presionando la
empaquetadura inferior (1) hacia abajo en la parte
superior de la tuerca (2) y gírelas juntas.
Inserte el cuerpo levadizo (1) en el lavamanos.
Asegúrese de que la empaquetadura superior (2) se
asiente de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo levadizo (1).
Desde debajo del lavamanos, enrosque el ensamble
de la empaquetadura inferior (3) y la tuerca (4) en el
cuerpo levadizo (1) girándolo en dirección de las
manecillas del reloj hasta que esté asegurado.
1
2
3
42
1
3
89
12
3
1
2
1
2
Make Connections to water lines:
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with a 3/8
in. O.D. ball-nose riser (1). Before tightening the faucet
connector to the water supply, apply a second wrench
to the supply tube fitting. This will prevent the supply
tube from moving or twisting when tightening the faucet
connector. Do not overtighten.
Branchement des conduites d'alimentation en eau :
Utilisez des raccords de robinet IPS de 1,27 cm
(½ po) (2), ou utilisez des écrous d'accouplement
pour conduite d'alimentation (3) (non compris)
avec une colonne montante à bout sphérique de
D.E. de 9,53 mm (3/8 po) (1). Avant de serrer le raccord
du robinet à l'alimentation en eau, installez une seconde
clé sur le raccord du tuyau d'alimentation. Ainsi, le tuyau
d'alimentation ne pourra pas bouger ni se tordre lorsque
vous serrerez le raccord du robinet. Ne serrez pas trop.
Cómo hacer las conexiones de las tuberías de agua:
Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1). Antes de apretar el
conector del grifo al suministro de agua, fije el accesorio
de la tubería de suministro colocando una segunda llave.
Esto evitará que la tubería de suministro se mueva o gire
cuando apriete el conector del grifo. No apriete
demasiado.

5
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
CARE AND MAINTENANCE / ENTRETIEN / CUIDADO Y MANTENIMIENTO
•
and void your warranty.
• Nettoyez régulièrement le robinet avec un linge doux. N’utilisez pas de nettoyant abrasif, de laine d’acier ni de produit
• Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya
que pueden dañar el acabado y anular la garantía.
Flushing and checking for leaks
IMPORTANT: After installation is complete, remove
the aerator (1) with a coin (2) to flush the water lines.
Turn on the water supply and allow both hot and cold
water to run for at least one minute each. This flushes
away any debris that could cause damage to internal
parts. While the water is running, check for leaks.
Turn off the water and replace the aerator.
Purge et recherche de fuites
IMPORTANT : Une fois l’installation terminée, retirez
l’aérateur (1) à l’aide d’une pièce de monnaie (2) pour
évacuer les conduites d’alimentation en eau. Ouvrez
l'alimentation en eau et laissez couler l'eau chaude et
l'eau froide au moins une minute chacune. Ceci purge
tous les débris qui pourraient endommager les pièces
internes. Pendant que l’eau coule, vérifiez s’il y a des
fuites. Coupez l’alimentation en eau et replacez
l'aérateur.
IMPORTANTE: Cuando la instalación esté completa,
retire el aireador (1) con una moneda (2) para
descargar las líneas de suministro. Abra el suministro
de agua y deje correr agua fría y caliente durante al
menos un minuto cada una. Esto enjuagará cualquier
suciedad que podría dañar las piezas internas. Con
el chorro abierto, verifique que no haya fugas. Cierre
el suministro de agua y vuelva a colocar el aireador.
10
1
2
11
1
2
Faucet Maintenance:
NOTE: Due to open trough design, the screen filter has
been added to the supply lines. If flow becomes restricted
or pressure reduced, please proceed as follows: Shut off
water supply at angle stop and unscrew the copper tubes
from water supply lines. Remove screen filter (2) from
copper tubes (1) and clean/rinse off any debris. Reinstall
(2) into (1) in original direction, reconnect supply lines
and turn water on.
Entretien du robinet :
REMARQUE : En raison de la conception en auge demi-ronde,
l’e filtre-tamis a été ajouté aux conduites d’alimentation.
Si le débit devient limité ou la pression réduite, veuillez
continuer comme suit : Fermez l’alimentation en eau à
l’arrêt d'équerre et dévissez les tuyaux en cuivre des
conduites d’alimentation en eau. Retirez le filtre-tamis (2)
des tuyaux flexibles (1) et nettoyez/rincez tous les débris.
Réinstallez (2) dans (1) dans la direction originale, raccordez
les conduites d’alimentation et rouvrez l’eau.
Mantenimiento del grifo:
NOTA: Debido al diseño abierto se añade el filtro de malla a
las líneas de suministro. Si se obstruye el flujo o se reduce la
presión, procede como se indica a continuación: Cierra el
suministro de agua en la llave de paso angular y desenrosca
los tubos de cobre de las líneas de suministro. Quita el filtro
de malla (2) de los tubos de cobre (1) y limpia/enjuaga toda
suciedad. Vuelve a instalar (2) en (1) en el sentido original,
conecta otra vez las líneas de suministro y abre la llave del
agua.

6
There is a leak from aerator when the
faucet is on.
L’aérateur fuit lorsque le robinet est
ouvert.
Hay una filtración desde el aireador
cuando el grifo está abierto.
The aerator does not fit correctly on
the faucet.
L’aérateur ne convient pas au
robinet.
El aireador no se ajusta de manera
correcta al grifo.
1. Reinstall the aerator.
2. Call customer service for a new
aerator and replace it after you receive
the new aerator assembly.
1. Réinstallez l’aérateur.
2. Communiquez avec le service à la
clientèle pour obtenir un nouvel
aérateur afin de remplacer l’ancien.
1. Vuelva a instalar el aireador.
2. Llame a Servicio al Cliente para
solicitar un nuevo aireador y
reemplace el conjunto del aireador
antiguo una vez que reciba el nuevo.
TROUBLESHOOTING / DÉPANNAGE / SOLUCIÓN DE PROBLEMAS
There is a leak from under the handle
or there is a leak from the spout when
the faucet is off.
La poignée fuit ou le bec fuit lorsque
le robinet est fermé.
Hay una filtración debajo de la manija
o desde la boquilla cuando el grifo
está cerrado.
1. The bonnet nut is not tight enough.
2. The cartridge is damaged.
1. L’écrou de chapeau n’est pas
assez serré.
2. La cartouche est endommagée.
1. La tuerca del bonete no está lo
suficientemente apretada.
2. El cartucho está dañado.
1. Remove the handle and retighten
the bonnet nut.
2. If the problem occurs after
retightening the bonnet nut, call
customer service for a new cartridge
and replace it after you receive the
new cartridge.
1. Retirez la poignée et resserrez
l’écrou de chapeau.
2. Si le problème persiste après avoir
resserré l’écrou de chapeau,
communiquez avec le service à la
clientèle pour obtenir une nouvelle
cartouche afin de remplacer
l’ancienne.
1. Retire la manija y vuelva a apretar
la tuerca del bonete.
2. Si el problema se produce después
de volver a apretar la tuerca del
bonete, llame a Servicio al Cliente
para solicitar un nuevo cartucho y
reemplace el cartucho antiguo una
vez que reciba el nuevo.
The aerator has irregular or reduced
water flow.
L’aérateur donne un débit irrégulier
ou réduit.
El aireador tiene un flujo de agua
irregular o reducido.
The aerator is dirty.
L’aérateur est sale.
El aireador está sucio.
Remove the aerator and clear debris.
Retirez l’aérateur et enlevez les débris.
Retire el aireador y limpie la suciedad.
PROBLEM
PROBLÈME
PROBLEMA
POSSIBLE CAUSE
CAUSE POSSIBLE
CAUSA POSIBLE
CORRECTIVE ACTION
MESURE CORRECTIVE
ACCIÓN CORRECTIVA

7
The manufacturer warrants this faucet to be free from defects in workmanship and material present at time of shipment
from the factory for a limited lifetime from the date of purchase. This warranty applies only to the original purchaser. The
manufacturer agrees to correct such defects at no charge or, at our option, replace the faucet with a comparable or
superior model. To obtain warranty service, call our customer service department at 1-800-288-4002 for return
authorization and shipping instructions. You may be required to present a copy of your sales receipt as proof of purchase.
All cost of removal and reinstallation are the expressed responsibility of the purchaser. Any damage to the faucet by ac-
, are the purchaser’s
responsibility. The manufacturer assumes no responsibility whatsoever for faucet installation during the warranty period.
There is no further expressed warranty. The manufacturer disclaims any and all implied warranties. The manufacturer shall
not be liable for incidental, consequential or special damages arising at or in connection with product use or performance
rights which vary from state to state. This warranty supersedes all prior warranties.
WARRANTY / GARANTIE / GARANTÍA
Le fabricant garantit le robinet contre les défauts de matériaux ou de fabrication présents au moment de l’expédition de
l’usine pendant une période limitée à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur initial. Le fabri-
cant convient de corriger un tel défaut sans frais ou, à sa discrétion, de remplacer le robinet par un modèle comparable ou
de qualité supérieure. Pour effectuer une réclamation au titre de la garantie, communiquez avec notre service à la clientèle
au 1 800 288-4002 ous devrez peut-être présenter
une copie de votre reçu comme preuve d’achat. Tous les frais de désinstallation et de réinstallation incombent à l’acheteur.
L’acheteur est responsable de tout dommage causé au robinet à la suite d’un accident, d’un usage inapproprié ou d’une
installation inadéquate, ou par l’ajout d’accessoires qui ne sont pas produits par le fabricant. Le fabricant n’est aucunement
responsable de l’installation du robinet durant la période de garantie. Aucune autre garantie explicite n’est consentie. Le
fabricant décline toute garantie implicite. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou
spéciaux découlant de l’utilisation ou du rendement du produit, à l’exception de ce qui pourrait être prévu autrement par la
loi. Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient
d’un État ou d’une province à l’autre. Cette garantie remplace toute garantie antérieure.
El fabricante garantiza que este grifo no presenta defectos en la mano de obra ni en los materiales presentes en el momento
del transporte desde la fábrica durante un período limitado de por vida a partir de la fecha de compra. Esta garantía es
válida sólo para el comprador original. El fabricante acepta reparar dichos defectos sin cargo o, según nuestro criterio,
reemplazar el grifo por un modelo comparable o superior. Para obtener los servicios cubiertos por la garantía, llame a
nuestro Departamento de Servicio al Cliente al 1-800-288-4002 para enviarle una autorización de devolución y las
instrucciones de envío. Es posible que se le exija presentar una copia del recibo de venta como comprobante de compra.
Todos los costos de extracción y reinstalación son de responsabilidad explícita del comprador. Cualquier daño al grifo
producido por accidente, uso indebido o instalación incorrecta, o a causa del uso de elementos accesorios que no son del
fabricante, será responsabilidad del comprador. El fabricante no asume ningún tipo de responsabilidad por la instalación del
grifo durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante rechaza cualquiera y todas las
garantías implícitas. El fabricante no se hará responsable por daños accidentales, resultantes o especiales que surjan en
relación con el uso o el funcionamiento del producto, excepto que la ley indique lo contrario. Esta garantía le otorga
cualquier garantía previa.

8
For replacement parts, call our customer service department at
1-800-288-4002, 9 a.m. - 8 p.m., EST, Monday - Friday.
REPLACEMENT PARTS LIST / LISTE DES PIÈCES DE RECHANGE / LISTA DE PIEZAS DE REPUESTO
Pour obtenir des pièces de rechange, veuillez communiquer
avec notre service à la clientèle au 1 800 288-4002, entre 9 h
et 20 h (HNE), du lundi au vendredi.
Para obtener piezas de repuesto, llame a nuestro
Departamento de Servicio al Cliente al 1-800-288-4002, de
lunes a viernes de 9 a.m. a 8 p.m., hora estándar del Este.
PART
PIÈCE
PIEZA
DESCRIPTION
MP45845-ORB
MP45845-ORB
1 Handle Assembly / Ensemble de poignée / Ensamble de la manija RP134482707
2 Bonnet Nut / Écrou de chapeau / Tuerca del bonete RP70193
3 Cartridge H / Cartouche H / Cartucho H RP20035
4 Cartridge C / Cartouche C / Cartucho C RP20036
5 Washer / Rondelle / Arandela RP64147
6 Nut / Écrou / Tuerca RP56059
Printed in China / Imprimé en Chine / Impreso en China
DESCRIPTION
DESCRIPCIÓN
7 Screw / Vis / Tornillo RP50004
8 Aerator / Aérateur / Aireador RP30187
9 Washer / Rondelle / Arandela RP70228
10 Nut / Écrou / Tuerca RP56012
11 Block / Cale / Bloque RP70421
12 O-Ring / Joint torique / Junta tórica RP60002
14
15 Screen Washer / Arandela de Malla / Rondelle à grille RP70072
13 Hose / Tuyau / Manguera RP70520
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
Pop-up / Tuyau d’évacuation / Levadizo RP402692707
MP45000-BN
MP45000-BN
MP45000-BN
MP45845-ORB
RP70193
RP20035
RP20036
RP64147
RP56059
RP50004
RP30187
RP70228
RP56012
RP70421
RP60002
RP70072
RP70520
RP4026904
RP1344804
