Jacuzzi Aura Uno User manual

Rubinetteria
Manuale d’installazione
CONSERVARE CON CURA
Taps and fittings
Installation manual
KEEP CAREFULLY
Robinetterie
Notice d’installation
GARDEZ SOIGNEUSEMENT
Armaturen
Installations Anweisung
SORGFÄLTIG AUFBEWAHREN
Grifería
Manual de instalación
CONSERVAR CON CUIDADO
ä‡Ì˚
êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ
ïêÄçàíú ÅÖêÖÜçé
Aura
Uno, Uno Design, Plus
Corner 140, Corner 160
Aquasoul
Aquasoul 170x70, Lounge 180x80
Double 190x90, Offset 150x100,
Corner 140, Corner 155
JACUZZI®
DESIGNER COLLECTION

2
11
2
3
4
26
6
55
5
5a
5a
4
3
2
1
2
3
4
4
3
1
5
5
5a
5a
2
2
1
3
4
4
3
1
5a
5
5
5a

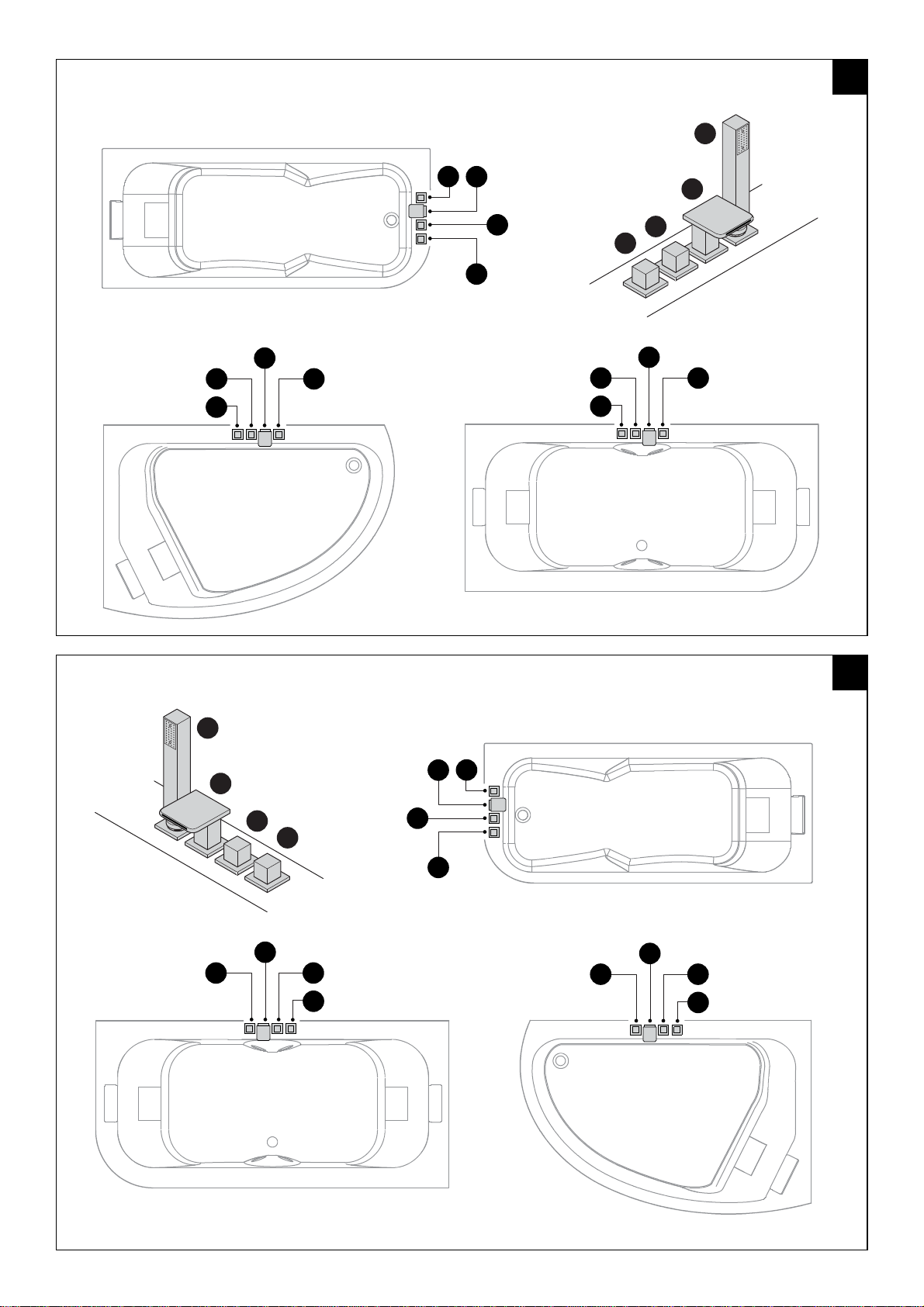

Aura Uno
Aura Uno Design (SX)
Aura Uno Design (DX)
a
b
c

3
1
2
3
4
1
43
2
5a
5a
5
5
2
2
1
3
4
6
6
4
31
5
5
5a
5a
1
4
3
2
1
2
3
4
5
5
5a
5a

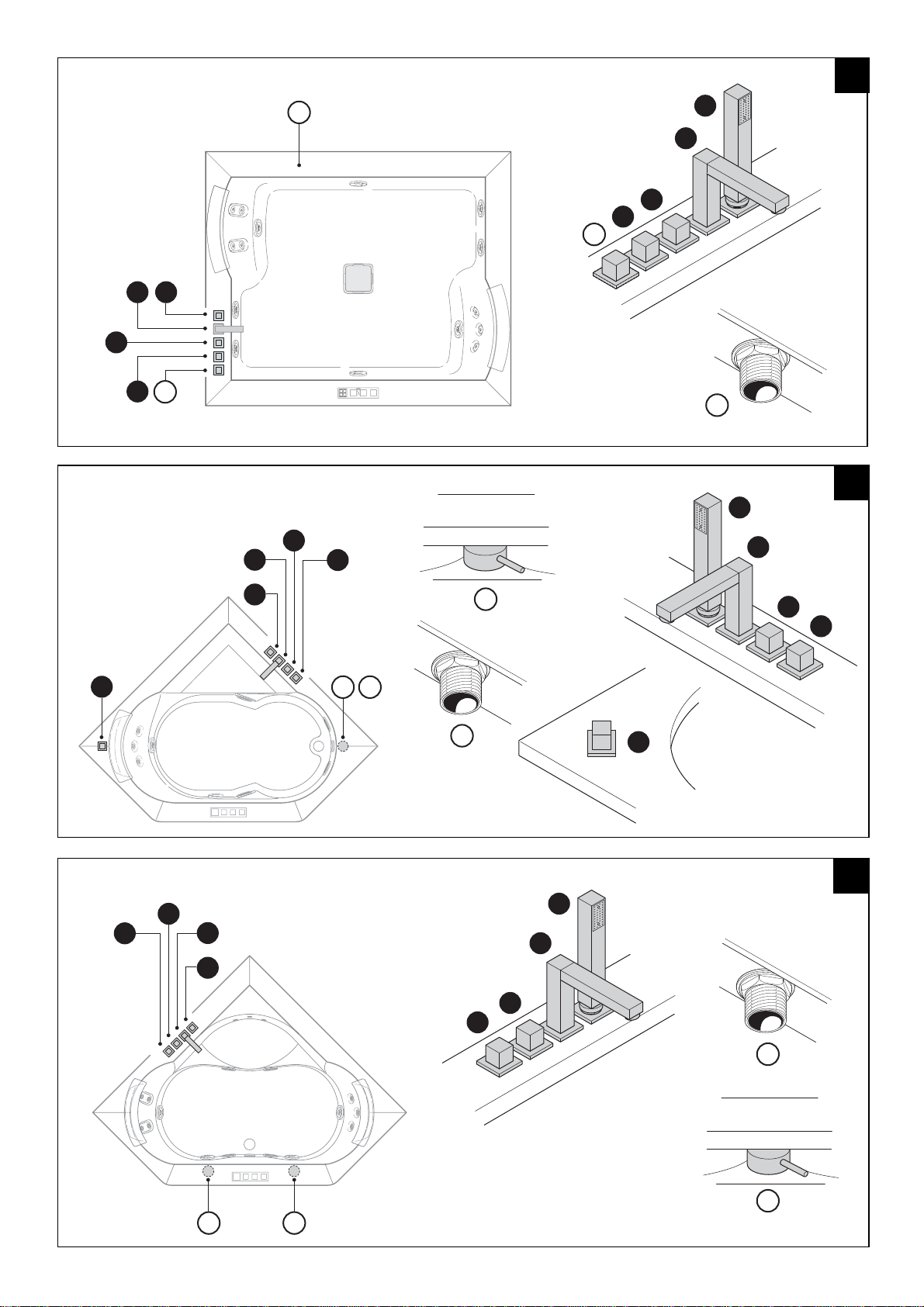

Aura Plus
Aura Corner 140
Aura Corner 160
d
e
f

4
3
1
2
3
4
1
2
4
2 4
3
1
2 4
3
1
Aquasoul 170x70
Lounge 180x80
Double 190x90
Oset 150x100
3
1
2
3
4
1
2
4
24
3
1
24
3
1
Aquasoul 170x70
Lounge 180x80
Double 190x90 Oset 150x100
Aquasoul 170x70 • Lounge 180x80 • Double190x90 • Offset 150x100 g
h
Aquasoul 170x70 • Lounge 180x80 • Double190x90 • Offset 150x100
(DX)
(SX)

5
1
2
3
4
4
3
2
1
1
2
3
4
4
3
2
1
Aquasoul Corner 140 i
l
Aquasoul Corner 155

6
ITALIANO

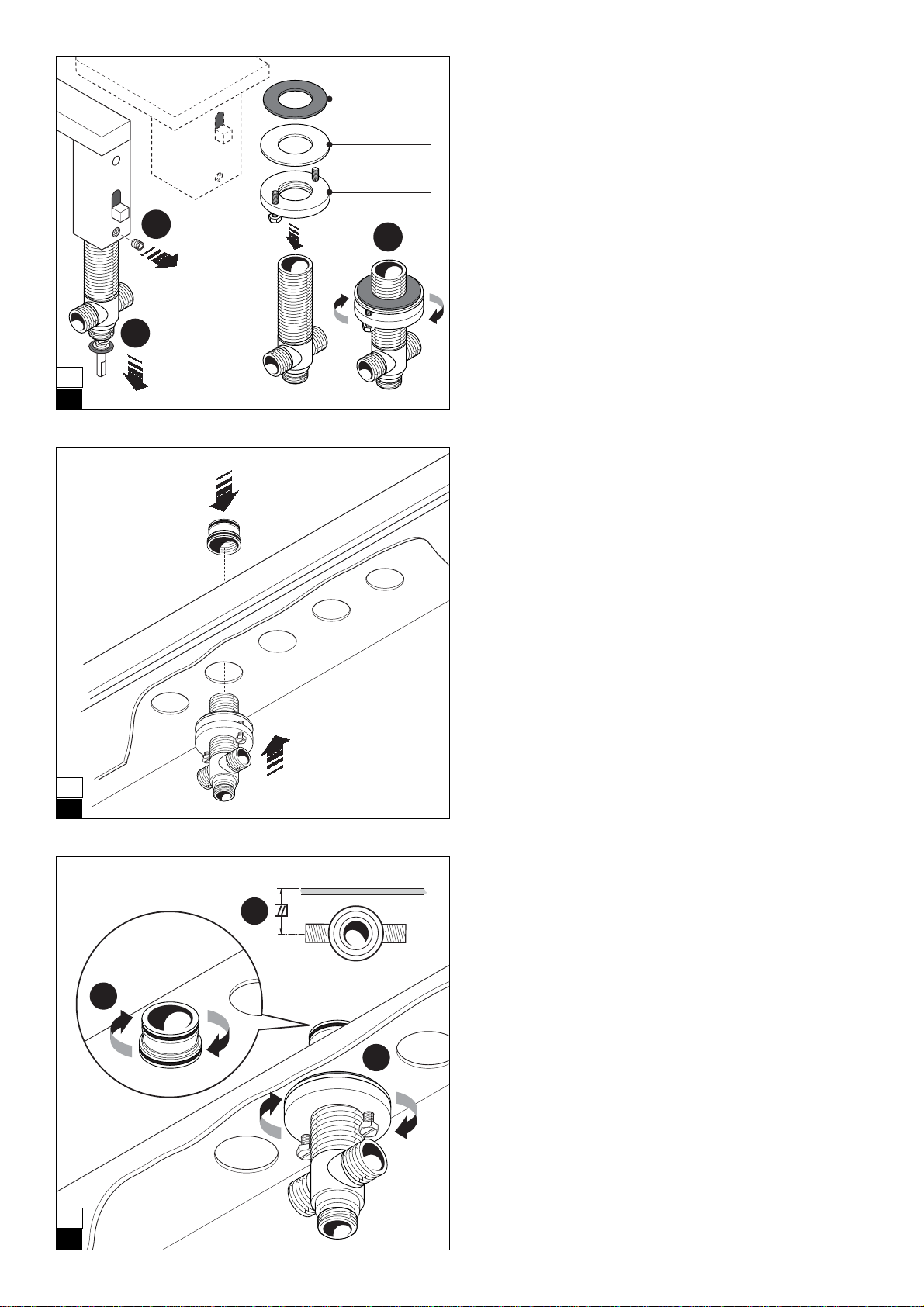

 (1) (1) Svitando la vite s/testa, sfilare il canotto dall’e-
rogatore (2); (3) avvitare quindi la ghiera “A” e la ghiera “B”,
montando quindi la guarnizione “C”.
NOTA: conservare la vite s/testa per il successivo fis-
saggio.
ENGLISH
 (1) (1) Unscrew the headless screw. Slide out the cylinder
of the tub filler(2); (3) then tighten ring nut “A” and ring nut “B”, and
afterwards install the gasket “C”.
NOTE: keep the headless screw for the subsequent
fastening.
13
2
A
B
C
ITALIANO
 (2) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-l, pos. 3) e, in base al modello di vasca
scelto, da sotto il bordo vasca, infilare il canotto nel foro indi-
cato e avvitare da sopra il manicotto con gli o-ring.
ENGLISH
 (2) Refer to the diagrams for the tap fixtures (a-l, pos.
3) and, depending on the selected model of tub, from under the tub
edge, insert the cylinder in the indicated hole and tighten the cou-
pling from above with the o-rings.
1

2

ITALIANO
 (3) (1) Agendo sul manicotto e quindi sulla ghiera (2),
fissare provvisoriamente il canotto, verificando che sia paral-
lelo al bordo vasca (3).
ENGLISH
 (3) (1) By means of the coupling and the ring nut (2), tem-
porarily fasten the cylinder, ensuring that it is parallel with the tub
edge (3).
1
3
2
3


7
FRANÇAIS
 (1) (1) En dévissant la vis sans tête, extraire le man-
chon du distributeur (2) ; (3) visser ensuite la bague “A” et la
bague “B” et monter le joint “C”.
NOTE : conserver la vis sans tête pour la fixation suc-
cessive.
DEUTSCH
(1) (1) Die Madenschraube herausdrehen, das Rohr aus dem
Wanneneinlauf (2) herausziehen; (3) die Gewinderinge “A” und “B”
anschrauben und die Dichtung “C” montieren.
ANMERKUNG: die Madenschraube für die nach-
folgende Befestigung aufbewahren.
ESPAÑOL
 (1) (1) Destornillando el tornillo sin cabeza, sacar el man-
guito del distribuidor (2); (3) enroscar después la tuerca anu-
lar “A” y la tuerca anular “B”, montando después la junta “C”.
NOTA: conservar el tornillo sin cabeza para la pos-
terior fijación.
êìëëäàâ
 (1) (1) éÚ‚ËÌÚË‚ ÛÒÚ‡ÌÓ‚Ó˜Ì˚È ‚ËÌÚ, ÒÌËÏËÚÂ
ÏÛÙÚÛ Ì‡ÔÓÎÌËÚÂÎfl (2). (3) Á‡ÚÂÏ Á‡‚ËÌÚËÚ ÍÛ„ÎÛ˛
„‡ÈÍÛ "Ä" Ë ÍÛ„ÎÛ˛ „‡ÈÍÛ "Ç", ÔÓÒΠ˜Â„Ó ÛÒÚ‡ÌÓ‚ËÚ ÛÔ-
ÎÓÚÌÂÌËÂ "ë".
èêàåÖóÄçàÖ: ÒÓı‡ÌËÚ ÛÒÚ‡ÌÓ‚Ó˜Ì˚È ‚ËÌÚ
‰Îfl ÔÓÒÎÂ‰Û˛˘Â„Ó ÍÂÔÎÂÌËfl.
FRANÇAIS
 (2) Se référer aux schémas de disposition de la robinette-
rie (a-l, pos. 3) et, en fonction du modèle choisi, de sous le bord
de la vasque, enfiler le manchon dans le trou indiqué et visser de
dessus le manchon avec les joints toriques.
DEUTSCH
 (2) Siehe Installationspläne der Armaturen (a-l, pos. 3)
und je nach gewähltem Wannenmodell, von unterhalb des
Wannenrandes, das Rohr in die betreffende Bohrung einsetzen und
von oben die Muffe mit den O-Ringen anschrauben.
ESPAÑOL
 (2) Tomar como referencia los esquemas de disposición
de la grifería (a-l, pos. 3) y, dependiendo del modelo de ba-
ñera elegido, desde la parte inferior del borde de ésta, introducir
el manguito en el orificio indicado y enroscarlo desde arriba en
la junta tórica.
êìëëäàâ
 (2) ëÏÓÚËÚ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËfl Í‡ÌÓ‚ (
a-l, ÔÓÁ. 3), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË
‚‡ÌÌÓÈ, ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌÓÈ, ‚ÒÚ‡‚ËÚ¸ ‚ÚÛÎÍÛ ‚
Û͇Á‡ÌÌÓ ÓÚ‚ÂÒÚËÂ Ë ÔË‚ËÌÚËÚ¸ Ò‚ÂıÛ ÏÛÙÚÛ Ò ÛÔ-
ÎÓÚÌËÚÂθÌ˚ÏË ÍÓθˆ‡ÏË.
FRANÇAIS
 (3) (1) En agissant sur le manchon et sur la bague (2), fixer
de manière provisoirele manchon, en vérifiant qu'il soit parallèle au
bord de la baignoire (3).
DEUTSCH
 (3) (1) Durch Drehen der Muffe und folglich des Ge-
winderinges (2), das Rohr provisorisch befestigen, prüfen, ob es
parallel zum Wannenrand (3) verläuft.
ESPAÑOL
 (3) (1) Usando el manguito y después la tuerca
anular (2), fijar provisionalmente el manguito, comprobando
que esté paralelo con el borde de la bañera (3).
êìëëäàâ
(3) (1) Ç‡˘‡fl ‚ÚÛÎÍÛ Ë ÍÛ„ÎÛ˛ „‡ÈÍÛ (2),
‚ÂÏÂÌÌÓ Á‡ÍÂÔËÚ ÏÛÙÚÛ, ÔÓ‚Âflfl ÂÂ
Ô‡‡ÎÎÂθÌÓÒÚ¸ ·ÓÚÛ ‚‡ÌÌ˚ (3).

8
ITALIANO
 (4) Montare su un rubinetto gli stessi componenti usa-
ti per il canotto a croce; ripetere l’operazione per l’altro rubi-
netto.
ENGLISH
 (4) Install on a tap the same units used for the cross cylin-
der. Repeat the operation for the other tap.
4

ITALIANO
 (5) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-l, pos. 1 e 2) e, in base al modello di
vasca scelto, da sotto il bordo vasca, infilare i rubinetti nei fo-
ri indicati e avvitare da sopra le ghiere con o-ring.
NOTA: è preferibile montare la ghiera con il faston sul rubi-
netto (A) più esterno (5).
ENGLISH
 (5) Refer to the diagrams for the tap fixtures (a-l, pos.
1 and 2) and, depending on the selected model of tub, from under
the tub edge, insert the taps in the holes indicated and screw on the
ring nuts with o-ring.
NOTE: it is preferable to install the ring nut with the faston
on the outermost tap (A) (5).
A
5

ITALIANO
 (6) Agendo sulle rispettive ghiere (da sopra e da sotto
il bordo vasca) fissare provvisoriamente i rubinetti, ruotando-
li l’uno rispetto all’altro, in modo da agevolare il successivo
montaggio dei flessibili (3).
ENGLISH
 (6)Bymeansoftherespective ring nuts(from aboveand be-
lowthe tub edge), temporarilyfasten the taps, turningone with respect
to the other, so as to make it easier to install the flexible hoses (3).
13
2
6


9
DEUTSCH
 (4) Auf einem Wasserhahn die gleichen Teile wie für das
Kreuzrohr montieren; den Vorgang mit dem anderen Wasserhahn
wiederholen.
ESPAÑOL
 (4) Montar en un grifo los mismos componentes usados
parael manguitoen cruz;repetir laoperación para el otro grifo.
FRANÇAIS
 (4) Monter sur un robinet les mêmes composants utilisés pour
le manchon cruciforme ; répéter l'opération pour l'autre robinet.
êìëëäàâ
 (4) ìÒÚ‡ÌÓ‚ËÚ ̇ Í‡Ì Ú Ê ÍÓÏÔÓÌÂÌÚ˚,
ÍÓÚÓ˚ ·˚ÎË ËÒÔÓθÁÓ‚‡Ì˚ ‰Îfl ÍÂÒÚÓÓ·‡ÁÌÓÈ
ÏÛÙÚ˚. Ç˚ÔÓÎÌËÚ ˝ÚË Ê ÓÔÂ‡ˆËË ‰Îfl ‰Û„Ó„Ó Í‡Ì‡.
DEUTSCH
 (5)SieheInstallationsplänederArmaturen (a-l, pos. 1 und
2) und je nach gewähltem Wannenmodell, von unterhalb des
Wannenrandes,dieWasserhähneindiebetreffendenBohrungenein-
setzenund von oben dieGewinderinge mit dem O-Ring anschrauben.
Anmerkung: besser ist es, den Gewindering mit der Fastonver-
bindung auf dem äußeren Wasserhahn (A) zu montieren(5).
ESPAÑOL
 (5) Tomar como referencia los esquemas de disposición
de la grifería (a-l, pos. 1 y 2) y, dependiendo del modelo
de bañera elegido, desde la parte inferior del borde de ésta, in-
troducir los grifos en los orificios indicados y enroscar desde arri-
ba los anillos con junta tórica.
NOTA: es preferible montar la tuerca anular con el faston
en el grifo (A) más exterior (5).
FRANÇAIS
 (5) Se référer aux schémas de disposition de la robinetterie
(a-l, pos. 1 et 2) et, en fonction du modèle de vasque choisi,
de sous le bord de la vasque,enfiler les robinets dans les trous in-
diqués et visser de dessus les bagues avec des joints toriques.
NOTE : il est préférable de monter la bague avec le faston
sur le robinet (A) le plus externe (5).
êìëëäàâ
 (5) ëÏÓÚËÚ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËfl Í‡ÌÓ‚ (a-
l, ÔÓÁ. 1 Ë 2), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË
‚‡ÌÌÓÈ, ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌÓÈ, ‚ÒÚ‡‚ËÚ¸ Í‡Ì˚ ‚
Û͇Á‡ÌÌ˚ ÓÚ‚ÂÒÚËfl Ë ÔË‚ËÌÚËÚ¸ Ò‚ÂıÛ ÍÛ„Î˚Â
„‡ÈÍË Ò ÛÔÎÓÚÌËÚÂθÌ˚ÏË ÍÓθˆ‡ÏË.
èêàåÖóÄçàÖ: ÂÍÓÏẨÛÂÚÒfl ÛÒÚ‡ÌÓ‚ËÚ¸ ÍÛ„ÎÛ˛ „‡ÈÍÛ
Ò ÍÎÂÏÏÓÈ Ì‡ ̇˷ÓΠۉ‡ÎÂÌÌ˚È Í‡Ì (Ä) (5).
FRANÇAIS
 (6) En agissant sur les respectives bagues (de dessus et de
dessous le bord de la baignoire) fixer de manière provisoire les ro-
binets, en les tournant l'un par rapport à l'autre, afin de faciliter le
successif montage des flexibles (3).
DEUTSCH
 (6) Durch Betätigen der entsprechenden Gewinderinge
(von oben und unten am Wannenrand) die Wasserhähne, in dem man
einen nach dem anderen dreht, provisorisch befestigen, dadurch
wird die nachfolgende Montage der Schläuche (3) erleichtert.
ESPAÑOL
 (6) Usando las respectivas tuercas anulares (por enci-
ma y por debajo del borde de la bañera) fijar provisionalmen-
te los grifos, girándolos uno respecto del otro, de manera que
se facilite el posterior montaje de los tubos flexibles (3).
êìëëäàâ
(6) Ç‡˘‡fl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë ÍÛ„Î˚ „‡ÈÍË
(Ò‚ÂıÛ Ë ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌ˚), ‚ÂÏÂÌÌÓ Á‡ÍÂÔËÚÂ
Í‡Ì˚, ÔÓ‚Ó‡˜Ë‚‡fl Ëı ‰Û„ Í ‰Û„Û, ˜ÚÓ·˚ ӷ΄˜ËÚ¸
ÔÓÒÎÂ‰Û˛˘Û˛ ÛÒÚ‡ÌÓ‚ÍÛ „Ë·ÍËı ¯Î‡Ì„Ó‚ (3).

10
ITALIANO
 (8) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-l, pos. 4) e, in base al modello di vasca
scelto, montare il supporto doccia interponendo la guarnizio-
ne indicata; applicare quindi il coperchio quadro.
ENGLISH
 (8) Refertothediagramsfor the tapfixtures(a-l, pos. 4)
and,depending on the selectedmodel of tub, installthe shower sup-
port, placing the indicated gasket. Then install the square cover.
2
1
8

ITALIANO
 (7) (1) Applicare i coperchi quadri, come indicato; (2)
dopo averne controllato l’allineamento rispetto al bordo vasca,
fissarli da sopra con le ghiere (3).
ENGLISH
 (7) (1) Apply the square covers, as shown (2). After check-
ing that they are aligned with the tub edge, fasten them from
above with the ring nuts (3).
1
2
3
7

ITALIANO
 (9) Da sotto il bordo vasca, applicare un’altra guarnizione
e fissare il tutto con il dado indicato.
ENGLISH
 (9) From beneath the tub edge, apply another gasket and at-
tach it with the indicated nut.
1
2
9


11
FRANÇAIS
 (8) Se référer aux schémas de disposition de la robinetterie
(a-l, pos. 4) et, en fonction du modèle de vasque choisi, mon-
ter le support de la douche en interposant le joint indiqué et appli-
quer le couvercle carré.
DEUTSCH
 (8) Siehe Installationspläne der Armaturen (a-l, pos. 4)
und je nach gewähltem Wannenmodell, die Duschhalterung
montieren, dabei die betreffende Dichtung einlegen; zu letzt die qua-
dratische Abdeckung anbringen.
ESPAÑOL
 (8) Tomar como referencia los esquemas de disposición
de la grifería (a-l, pos. 4) y, dependiendo del modelo de ba-
ñera elegido, montar el soporte de la ducha interponiendo la jun-
ta indicada; a continuación, aplicar la tapa cuadrada.
êìëëäàâ
 (8) ëÏÓÚËÚ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËfl Í‡ÌÓ‚ (a-
l, ÔÓÁ. 4), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË ‚‡ÌÌÓÈ,
ÏÓÌÚËÓ‚‡Ú¸ ÒÚÓÈÍÛ ‰Û¯‡, ‚ÒÚ‡‚Îflfl Û͇Á‡ÌÌÛ˛
ÔÓÍ·‰ÍÛ; Á‡ÚÂÏ ÛÒÚ‡ÌÓ‚ËÚ¸ Í‚‡‰‡ÚÌÛ˛ Í˚¯ÍÛ.
FRANÇAIS
 (7) (1) Appliquer les couvercles carrés, comme indiqué ; (2)
après en avoir contrôlé l'alignement par rapport au bord de la bai-
gnoire, les fixer de dessus avec les bagues (3).
DEUTSCH
 (7) (1) Die quadratischen Abdeckungen, wie abgebildet, auf-
legen; (2) ihre Ausrichtung auf den Wannenrand prüfen und von
oben mit den Gewinderingen (3) befestigen.
ESPAÑOL
 (7) (1) Aplicar las tapas cuadradas, como se indica; (2)
después de haber controlado la alineación respecto al borde de
la bañera, fijarlas desde arriba con las tuercas anulares (3).
êìëëäàâ
 (7) (1) ìÒÚ‡ÌÓ‚ËÚ ͂‡‰‡ÚÌ˚ Í˚¯ÍË, ͇Í
ÔÓ͇Á‡ÌÓ. (2) ÔÓ‚ÂË‚ ‚˚‡‚ÌË‚‡ÌË ÔÓ ·ÓÚÛ ‚‡ÌÌ˚,
Á‡ÍÂÔËÚ Ëı Ò‚ÂıÛ ÍÛ„Î˚ÏË „‡È͇ÏË (3).
FRANÇAIS
 (9) De sous le bord de la baignoire, appliquer un autre joint
et fixer le tout avec l'écrou indiqué.
DEUTSCH
 (9) Von unterhalb des Wannenrandes eine weitere Dichtung
anbringen und das Ganze mit der gezeigten Ringmutter befestigen.
ESPAÑOL
 (9) Desde abajo de la ducha, aplicar otra junta y fijar to-
do con la tuerca indicada.
êìëëäàâ
(9) ÑÂÈÒÚ‚Ûfl Ò ÌËÊÌÂÈ ÒÚÓÓÌ˚ ·ÓÚ‡ ‚‡ÌÌ˚,
ÛÒÚ‡ÌÓ‚ËÚ ‰Û„Ó ÛÔÎÓÚÌÂÌËÂ Ë Á‡ÍÂÔËÚ Û͇Á‡ÌÌÓÈ
„‡ÈÍÓÈ.

12
ITALIANO

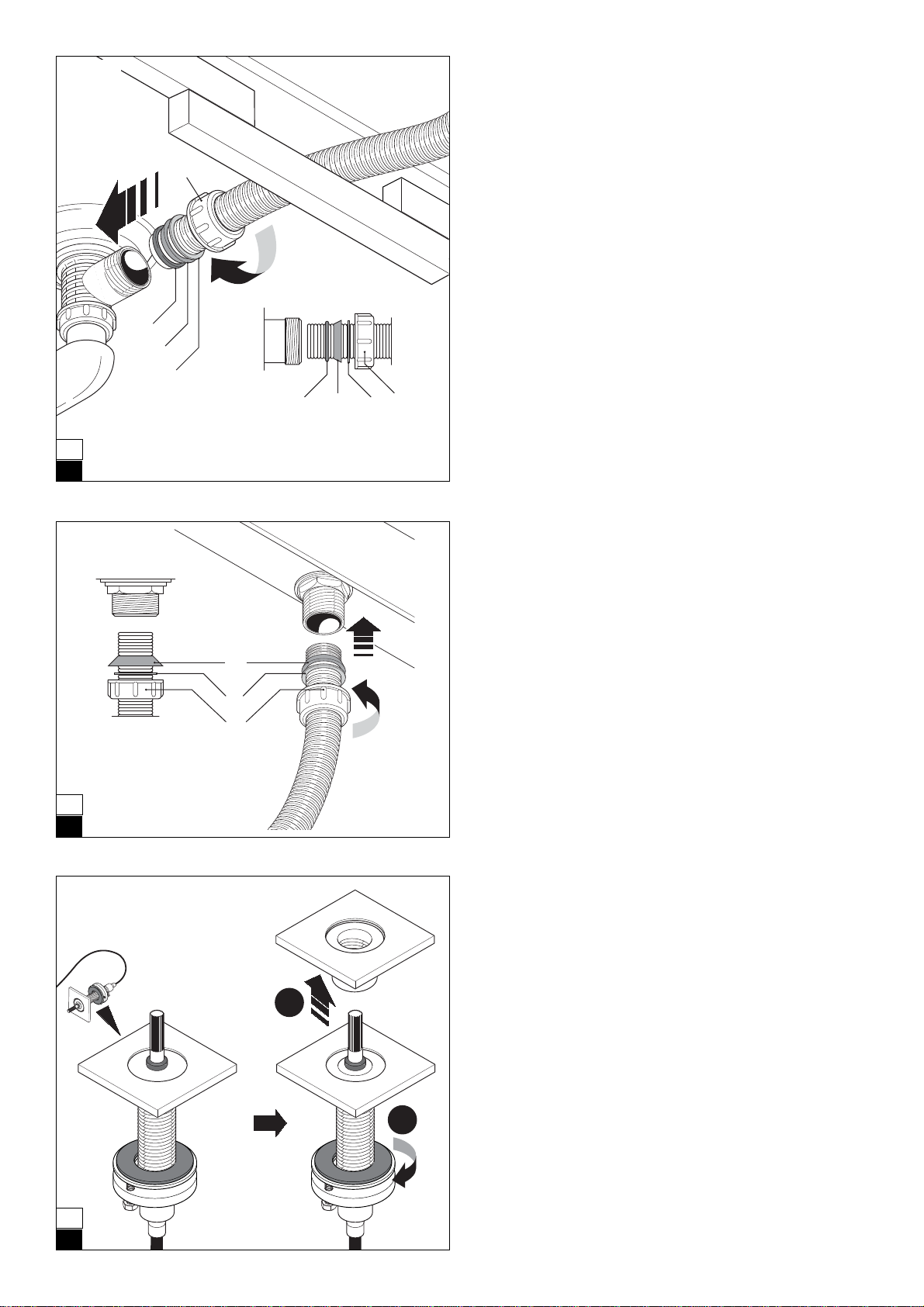

 (11) Avvitare il flessibile da 1/2” M-F (fornito) al canotto
a croce e farlo passare all’interno del supporto a doccia, por-
tandolo sopra il bordo vasca.
ENGLISH
 (11) Fasten the flexible hose of 1/2” M-F (provided) to the
cross cylinder and run it through the inside of the shower support,
placing it over the tub edge.
11

ITALIANO
 (10) Recuperare il flessibile doccia (attacchi 1/2”-3/8”)
ed infilarvi i seguenti componenti, nell’ordine indicato (dalla
parte del raccordo 3/8”):
pulsante K - ghiera L - distanziale M - coperchio quadro N - tubo
filettato P - rondella in teflon Q (ø interno 23,3 mm) - tubo filetta-
to R - molla S - rondella in teflon T (ø interno 26 mm) - guarnizio-
ne U (la parte in ottone deve essere rivolta verso il basso).
ENGLISH
 (10) Take shower hose (fittings 1/2”-3/8”) and insert them
in the following components (from the side of the 3/8” fitting):
push button K - ring nut L - spacer M - square cover N - thread-
ed tube P - Teflon washer Q (internal ø 23.3 mm) - threaded tube
R - spring S - Teflon washer T (internal ø 26 mm) - gasket U(the
brass part must face downwards).
P
QM
N
K
L
R
S
T
U
10

ITALIANO
 (12) (1) Da sopra il bordo vasca, collegare il flessibile
doccia a quello appena montato, interponendo la guarnizione;
(2) portare in battuta la rondella T e la guarnizione U all’interno
del supporto doccia.
ENGLISH
 (12) (1) From above the tub edge, connect the shower hose
to the hose you just installed, placing the gasket. (2) Line up
washer T and gasket U inside the shower support.
1
T
U
2
12


13
FRANÇAIS
 (11) Visser le flexible de 1/2” M-F (fourni) au manchon cru-
ciforme et le faire passer à l'intérieur du support à douche, en l'a-
menant sur le bord de la baignoire.
DEUTSCH
 (11) Den Schlauch 1/2” M-F (beiliegend) am Kreuzrohr an-
schrauben, durch das Innere der Duschhalterung führen und über
den Wannenrand bringen.
ESPAÑOL
 (11) Enroscar el tubo flexible de 1/2” M-F (suministra-
do) al manguito en cruz y hacerlo pasar por el interior del so-
porte de ducha, poniéndolo encima del borde de la bañera.
êìëëäàâ
 (11) èË‚ËÌÚËÚ „Ë·ÍËÈ ¯Î‡Ì„ 1/2" Ò Ì‡.-‚ÌÛÚ.
ÂÁ¸·ÓÈ (ÔÓÒÚ‡‚ÎflÂÚÒfl) Í ÍÂÒÚÓÓ·‡ÁÌÓÈ ÏÛÙÚ Ë
ÔÓÔÛÒÚËÚÂ Â„Ó ˜ÂÂÁ ‰ÂʇÚÂθ ‰Û¯‡, ‚˚‚‰fl ¯Î‡Ì„
̇ ·ÓÚ ‚‡ÌÌ˚.
FRANÇAIS
 (10) Récupérer le flexible de la douche(raccords 1/2”-
3/8”) et y enfiler les composants suivants, dans l'ordre indiqué (du
côté du raccord 3/8”):
bouton K - bague L - entretoise M - couvercle carré N - douille
filetée P - rondelle en téflon Q (ø interne 23,3 mm) - douille fi-
letée R - ressort S - rondelle en téflon T (ø interne 26 mm) - joint
U(la partie en laiton doit être tournée vers le bas).
DEUTSCH
 (10) Den Duschschlauch zur Hand nehmen (Anschlüsse 1/2”-
3/8”) und folgende Teile in der aufgeführten Reihenfolge ein-
schieben (vom Anschluss 3/8” ausgehend):
Taste K - Gewindering L - Distanzstück M - Quadratische Ab-
deckung N - Gewinderohr P - Teflon-Unterlegscheibe Q (ø
Innendm. 23,3 mm) - Gewinderohr R - Feder S - Teflon-
Unterlegscheibe T (ø Innendm. 26 mm) - Dichtung U (der
Messingteil muss nach unten zeigen).
ESPAÑOL
 (10) Recuperar el tubo flexible de la ducha, (conexiones 1/2”-
3/8”) y pasar los siguientes componentes, en el orden indicado (des-
de la parte del racor 3/8”):
botón K - tuerca anular L - espaciador M - tapa cuadrada N - tu-
bo roscado P - arandela de teflón Q (ø interior 23,3 mm) - tu-
bo roscado R - muelle S - arandela de teflón T (ø interior 26 mm)
- junta U (la parte en latón debe estar dirigida hacia abajo).
êìëëäàâ
 (10) ÇÓÁ¸ÏËÚ „Ë·ÍËÈ ¯Î‡Ì„ ‰Û¯‡ (ÒÓ‰ËÌÂÌËfl 1/2”-
3/8”) Ë Ì‡‰Â̸Ú ̇ ÌÂ„Ó ÒÎÂ‰Û˛˘Ë ÍÓÏÔÓÌÂÌÚ˚ ‚
Û͇Á‡ÌÌÓÏ ÔÓfl‰Í (ÒÓ ÒÚÓÓÌ˚ ÒÓ‰ËÌÂÌËfl 3/8”):
ÍÌÓÔÍÛ ä - ÍÛ„ÎÛ˛ „‡ÈÍÛ L - ÍÓθˆÓ å - Í‚‡‰‡ÚÌÛ˛ Í˚¯ÍÛ
N - ÂÁ¸·Ó‚ÓÈ ¯Î‡Ì„ ê - ÚÂÙÎÓÌÓ‚Û˛ ¯‡È·Û Q (‚ÌÛÚ. ‰Ë‡Ï.
23,3 ÏÏ) - ÂÁ¸·Ó‚ÓÈ ¯Î‡Ì„ R - ÔÛÊËÌÛ S - ÚÂÙÎÓÌÓ‚Û˛
¯‡È·Û í (‚ÌÛÚ. ‰Ë‡Ï. 26 ÏÏ) - ÛÔÎÓÚÌËÚÂθÌÛ˛ ÔÓÍ·‰ÍÛ
U (·ÚÛÌ̇fl ˜‡ÒÚ¸ ‰ÓÎÊ̇ ·˚Ú¸ Ó·‡˘Â̇ ‚ÌËÁ).
FRANÇAIS
 (12) (1) De sur le bord de la baignoire, raccorder le flexible
de la douche à celui à peine monté, en interposant le joint ; (2) fai-
re buter la rondelle T contre le joint U à l'intérieur du support de la
douche.
DEUTSCH
 (12) (1) Von oberhalb des Wannenrandes den Dusch-
schlauch an den eben montierten anschließen, die Dichtung muss
dabei dazwischen gelegt werden; (2) die Unterlegscheibe T und die
Dichtung U im Innern der Duschhalterung in Anschlag bringen.
ESPAÑOL
 (12) (1) Desde arriba del borde de la bañera, conectar
el tubo flexible de la ducha al que se acaba de montar, inter-
poniendo la junta; (2) poner en el tope la arandela T y la junta
U en el interior del soporte de la ducha.
êìëëäàâ
(12) (1) ÑÂÈÒÚ‚Ûfl Ò ‚ÂıÌÂÈ ˜‡ÒÚË ·ÓÚ‡ ‚‡ÌÌ˚,
ÒÓ‰ËÌËÚ „Ë·ÍËÈ ¯Î‡Ì„ ‰Û¯‡ Ò ÚÓθÍÓ ˜ÚÓ
ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚Ï, ÛÒڇ̇‚ÎË‚‡fl ÏÂÊ‰Û ÌËÏË ÔÓÍ·‰ÍÛ.
(2) ëÓ‚ÏÂÒÚËÚ ¯‡È·Û í Ë ÔÓÍ·‰ÍÛ U ‚ÌÛÚË
‰ÂʇÚÂÎfl ‰Û¯‡.

14
ITALIANO
 (14) (1) Portare la rondella Q in battuta sul tubo filet-
tato P e posizionare quest’ultimo sulla molla S, all’interno del
tubo filettato R (2).
ENGLISH
 (14) (1) Tighten washer Q onto threaded tube P and place
the latter on spring S inside the threaded tube R (2).
S
R
P
QP
Q
12
14

ITALIANO
 (13) Avvitare il tubo filettato R all’interno del supporto
doccia, fino a portarlo in battuta sul supporto stesso.
ENGLISH
 (13) Screw the threaded tube R all the way into the show-
er support.
R
13

ITALIANO
 (15) (1) Portare il distanziale M sopra il coperchio qua-
dro N; (2) avvitare quindi la ghiera L sul tubo filettato P e av-
vitare quindi il pulsante K sul tubo filettato R (3).
ENGLISH
 (15) (1) Place the spacer M over the square cover N; (2) then
screw the ring nut L onto the threaded tube P and then screw push
button L onto the threaded tube R (3).
M
M
P
R
L
K
L
2
1
3
15


15
FRANÇAIS
(14) (1) Faire buter la rondelle Q sur la douille filetée P et
amener cette dernière sur le ressort S, à l'intérieur de douille file-
tée R (2).
DEUTSCH
 (14) (1) Die Unterlegscheibe Q auf dem Gewinderohr P zum
Anschlag bringen und dieses auf der sich im Innern des Ge-
winderohrs R befindlichen Feder S positionieren (2).
ESPAÑOL
 (14) (1) Poner la arandela Q en el tope en el tubo ros-
cado P y poner este último en el muelle S, dentro del tubo ros-
cado R (2).
êìëëäàâ
(14) (1) ëÓ‚ÏÂÒÚËÚ ¯‡È·Û Q Ò ÂÁ¸·Ó‚˚Ï
Ô‡ÚÛ·ÍÓÏ P Ë ÛÒÚ‡ÌÓ‚ËÚÂ Â„Ó Ì‡ ÔÛÊËÌÛ S ‚ÌÛÚË
ÂÁ¸·Ó‚Ó„Ó Ô‡Ú۷͇ R (2).
FRANÇAIS
 (13) Visser la douille filetée R à l'intérieur du support dou-
che jusqu'à ce qu'elle aille buter contre le support même.
DEUTSCH
 (13) Das Gewinderohr R in der Duschhalterung bis zum An-
schlag einschrauben.
ESPAÑOL
 (13) Enroscar el tubo roscado R dentro del soporte de
la ducha, hasta ponerlo en el tope sobre el propio soporte.
êìëëäàâ
 (13) èË‚ËÌÚËÚ ÂÁ¸·Ó‚ÓÈ Ô‡ÚÛ·ÓÍ R Í
‚ÌÛÚÂÌÌÂÈ ˜‡ÒÚË ÓÔÓ˚ ‰Û¯‡, ˜ÚÓ·˚ ÓÌ ÛÔÂÒfl ‚
ÓÔÓÛ.
FRANÇAIS
 (15) (1) Poser l'entretoise M sur le couvercle carré N ; (2) vis-
ser la bague L sur la douille filetée P et visser le bouton K sur la
douille filetée R (3).
DEUTSCH
 (15) (1) Das Distanzstück M über die quadratische Abdeckung
N bringen; (2) den Gewindering L auf dem Gewinderohr P an-
schrauben und anschliessend den Drehknopf K auf das Ge-
winderohr R (3) schrauben.
ESPAÑOL
 (15) (1) Poner el espaciador M encima de la tapa cua-
drada N; (2) enroscar después la tuerca anular L en el tubo ros-
cado y enroscar después el botón K en el tubo roscado R (3).
êìëëäàâ
(15) (1) èÂ‚‰ËÚ ÍÓθˆÓ å ̇ Í‚‡‰‡ÚÌÛ˛
Í˚¯ÍÛ N. (2) á‡ÚÂÏ Á‡‚ËÌÚËÚ ÍÛ„ÎÛ˛ „‡ÈÍÛ L ̇
ÂÁ¸·Ó‚Û˛ ÚÛ·Û ê, ÔÓÒΠ˜Â„Ó ÔË‚ËÌÚËÚ ÍÌÓÔÍÛ ä Í
ÂÁ¸·Ó‚ÓÈ ÚÛ·Â R (3).

16
ITALIANO
 (16) Far scorrere il flessibile sotto il bordo vasca e avvitare
la doccetta, interponendo la guarnizione.
ENGLISH
 (16) Run the flexible hose under the tub edge and screw in
the shower head, placing the gasket.
16

ITALIANO
 (17) Montare a pressione la bocca di erogazione (
a-l, pos. 3), come indicato, e fissarla da dietro con la vite
s/testa rimossa precedentemente (1).
ENGLISH
 (17) Press the water supply outlet into place as shown (
a-l, pos. 3), and fasten it from behind with the headless screw that
was previously removed (1).
2
1
M5x5
mm
17

ITALIANO
 (18) (1) Dopo aver inserito la guarnizione, avvitare il fles-
sibile 1/2” F-F (fornito) al rubinetto indicato (2).
(3) Avvitare quindi l’altra estremità del flessibile al canotto a
croce, come indicato.
ENGLISH
 (18) (1) After inserting the gasket, screw the flexible
hose1/2” F-F (included) into the indicated tap (2).
(3) Then screw the other end of the flexible hose into the
cross cylinder, as shown.
2
3
1
18


17
FRANÇAIS
 (16) Faire glisser le flexible sous le bord de la baignoire et
visser la douchette, en interposant le joint.
DEUTSCH
 (16) Den Schlauch unter dem Wannenrand verlegen und die
Schlupfbrause mit der zugehörigen Dichtung einschrauben.
ESPAÑOL
 (16) Hacer pasar el tubo flexible debajo del borde de la ba-
ñera y enroscar la ducha, poniendo la junta.
êìëëäàâ
(16) èÓÔÛÒÚËÚ „Ë·ÍËÈ ¯Î‡Ì„ ÔÓ‰ ·ÓÚÓÏ ‚‡ÌÌ˚ Ë
ÔË‚ËÌÚËÚ ‰Û¯, Ô‰‚‡ËÚÂθÌÓ ÛÒÚ‡ÌÓ‚Ë‚ ÛÔ-
ÎÓÚÌËÚÂθÌÛ˛ ÔÓÍ·‰ÍÛ.
FRANÇAIS
 (17) Monter à pression le bec déverseur (a-l, pos. 3),
comme indiqué, et le fixer de derrière avec la vis sans tête précé-
demment enlevée (1).
DEUTSCH
 (17) Mit Druck den Auslaufhahn wie gezeigt montieren
(a-l, pos. 3) und von hinten mit der zuvor entfernten Maden-
schraube befestigen (1).
ESPAÑOL
 (17)Montar a presión la boca de distribución (a-l, pos. 3),
como se indica, y fijarla desde detrás con el tornillo sin cabeza que an-
tes se había quitado (1).
êìëëäàâ
 (17) ìÒÚ‡ÌÓ‚ËÚÂ Ò Ì‡ÊËÏÓÏ Ì‡ÔÓÎÌËÚÂθ (a-l, ÔÓÁ.
3), Í‡Í ÔÓ͇Á‡ÌÓ Ì‡ ËÒÛÌÍÂ, Ë Á‡ÍÂÔËÚÂ Â„Ó ÒÁ‡‰Ë ‡ÌÂÂ
Û‰‡ÎÂÌÌ˚Ï ÛÒÚ‡ÌÓ‚Ó˜Ì˚Ï ‚ËÌÚÓÏ (1).
FRANÇAIS
 (18) (1) Après avoir inséré le joint, visser le flexible 1/2” F-
F (fourni) au robinet indiqué (2).
(3) Visser maintenant l'extrémité du flexible au manchon cru-
ciforme, comme indiqué.
DEUTSCH
 (18) (1) Nach Einsetzen der Dichtung, den Schlauch 1/2” F-
F (beiliegend) am gezeigten Wasserhahnfestschrauben (2).
(3) Das andere Schlauchende, wie gezeigt, am Kreuzrohr an-
schrauben.
ESPAÑOL
 (18) (1) Después de haber introducido la junta, enroscar el
tubo flexible 1/2” F-F (suministrado) en el grifo indicado (2).
(3) Enroscar después el otro extremo del tubo flexible al man-
guito en cruz, como se indica.
êìëëäàâ
(18) (1) ìÒÚ‡ÌÓ‚Ë‚ ÛÔÎÓÚÌÂÌËÂ, ÔË‚ËÌÚËÚ „Ë·ÍËÈ
¯Î‡Ì„ 1/2" Ò ‚ÌÛÚ.-‚ÌÛÚ. ÂÁ¸·ÓÈ (ÔÓÒÚ‡‚ÎflÂÚÒfl) Í
Û͇Á‡ÌÌÓÏÛ Í‡ÌÛ (2).
(3) á‡ÚÂÏ ÔË‚ËÌÚËÚ ‰Û„ÓÈ ÍÓ̈ „Ë·ÍÓ„Ó ¯Î‡Ì„‡ Í
ÍÂÒÚÓÓ·‡ÁÌÓÈ ÏÛÙÚÂ, Í‡Í ÔÓ͇Á‡ÌÓ Ì‡ ËÒÛÌÍÂ.

18
ITALIANO
 (20) Per mezzo di una livella, curare l’allineamento dei
coperchi.
ENGLISH
 (20) Align the covers using a level.
20

ITALIANO
 (19) Eseguire quindi le stesse operazioni per il mon-
taggio dell’altro flessibile.
ENGLISH
 (19) Follow the same procedure to install the other flexible
hose.
3
2
1
19

ITALIANO
 (21) Fissare quindi in modo definitivo, da sotto il bordo
vasca, il supporto doccetta le ghiere con le viti (*).
ENGLISH
 (21) Then permanently attach, from under the tub edge, the
shower head support the ring nuts with the screws (*).
21


19
FRANÇAIS
 (20) À l'aide d'un niveau, contrôler l'alignement des couvercles.
DEUTSCH
 (20) Mit Hilfe einer Wasserwaage die Ausrichtung der Ab-
deckungen überprüfen.
ESPAÑOL
 (20) Con un nivelador, asegurarse de que las tapas están ali-
neadas.
êìëëäàâ
(20) èË ÔÓÏÓ˘Ë ÛÓ‚Ìfl ÔÓ‚Â¸Ú ‚˚‡‚ÌË‚‡ÌËÂ
Í˚¯ÂÍ.
FRANÇAIS
 (19) Effectuer les mêmes opérations pour le montage de l'au-
tre flexible.
DEUTSCH
 (19) Die gleichen Vorgänge für die Montage des anderen
Schlauches vornehmen.
ESPAÑOL
 (19) Efectuar después las mismas operaciones para el
montaje del otro tubo flexible.
êìëëäàâ
(19) á‡ÚÂÏ ‚˚ÔÓÎÌËÚ Ú Ê ÓÔÂ‡ˆËË ‰Îfl ÛÒÚ‡ÌÓ‚ÍË
‰Û„Ó„Ó ¯Î‡Ì„‡.
DEUTSCH
 (21) Anschließend die Halterung der Handbrause mit den Ge-
winderingen und den Schrauben von der Unterseite des
Wannenrandes endgültig festdrehen (*).
ESPAÑOL
 (21) A continuación, fijar de manera definitiva, desde la par-
te inferior del borde de la bañera, el soporte de la ducha con los ani-
llos y los tornillos (*).
FRANÇAIS
 (21) Fixer de manière définitive, de sous le bord de la bai-
gnoire, le support douchette aux bagues avec les vis (*).
êìëëäàâ
 (21) á‡ÚÂÏ, ‰ÂÈÒÚ‚Ûfl Ò ÌËÊÌÂÈ ÒÚÓÓÌ˚ ·ÓÚ‡ ‚‡ÌÌ˚,
ÓÍÓ̘‡ÚÂθÌÓ Á‡ÍÂÔËÚ ÓÔÓÛ ‰Û¯‡ Ë ÍÓθˆ‡ ‚ËÌÚ‡ÏË (*).

20
B
D
C
23

ITALIANO
 (22) Montare la colonna di scarico secondo le istruzio-
ni allegate. NB: ci sono 2 guarnizioni “B”: la più piccola va
montata in questa fase, mentre la più grande durante la fase
sucessiva.
Dopo aver collegato il sifone alla colonna e allo scarico del-
l’impianto, collegare il tubo flessibile come indicato, portando-
lo quindi verso il raccordo di troppo pieno sotto il bordo vasca.
NB: nel mod. Aura Plus, il tubo deve appoggiare sul telaio,
nell’apposita sede ricavata.
B
A
C
D
A B C D
22

ENGLISH
 (22) Assembly thedrain column followingthe instructions
enclosed. N.B.: there are 2 seals, “B”: the smaller one should
beinstalled inthis phase, and the largerone duringthe next phase.
After connecting the siphon to the column and to the drain of
thesystem, connectthe flexible hose as shown,runningit towards
the overflow under the edge of the tub.
NB:inthe mod.Aura Plus, the tub mustrest onthe frame in the
provided seat.
ITALIANO
 (23) Fare riferimento agli schemi della disposizione del-
la rubinetteria (a-f, pos. 5a) e, in base al modello di vasca
scelto, collegare il tubo fessibile (proveniente dalla colonna) al
raccordo di troppo pieno.
ENGLISH
 (23) Refer to the diagrams for the tap fixtures (a-
f, pos. 5a) and, depending on the selected model of tub, con-
nect the hose (from the column) to the overflow connection.
ITALIANO
 (24) Avvitare la ghiera sul canotto del comando co-
lonna, fino a circa metà; quindi, svitare il coperchio quadro.
ENGLISH
 (24) Tighten the ring nut on the column control, to
about halfway. Then loosen the square cover.
2
1
24

Aura
Aura
Aura
