Jacuzzi Aura User manual

Manuale d’installazione
CONSERVARE CON CURA
Installation manual
KEEP CAREFULLY
Notice d’installation
GARDEZ SOIGNEUSEMENT
Installations Anweisung
SORGFÄLTIG AUFBEWAHREN
Manual de instalación
CONSERVAR CON CUIDADO
êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ
ïêÄçàíú ÅÖêÖÜçé
Rubinetteria
Taps and fittings
Robinetterie
Armaturen
Grifería
aura
young
morphosis

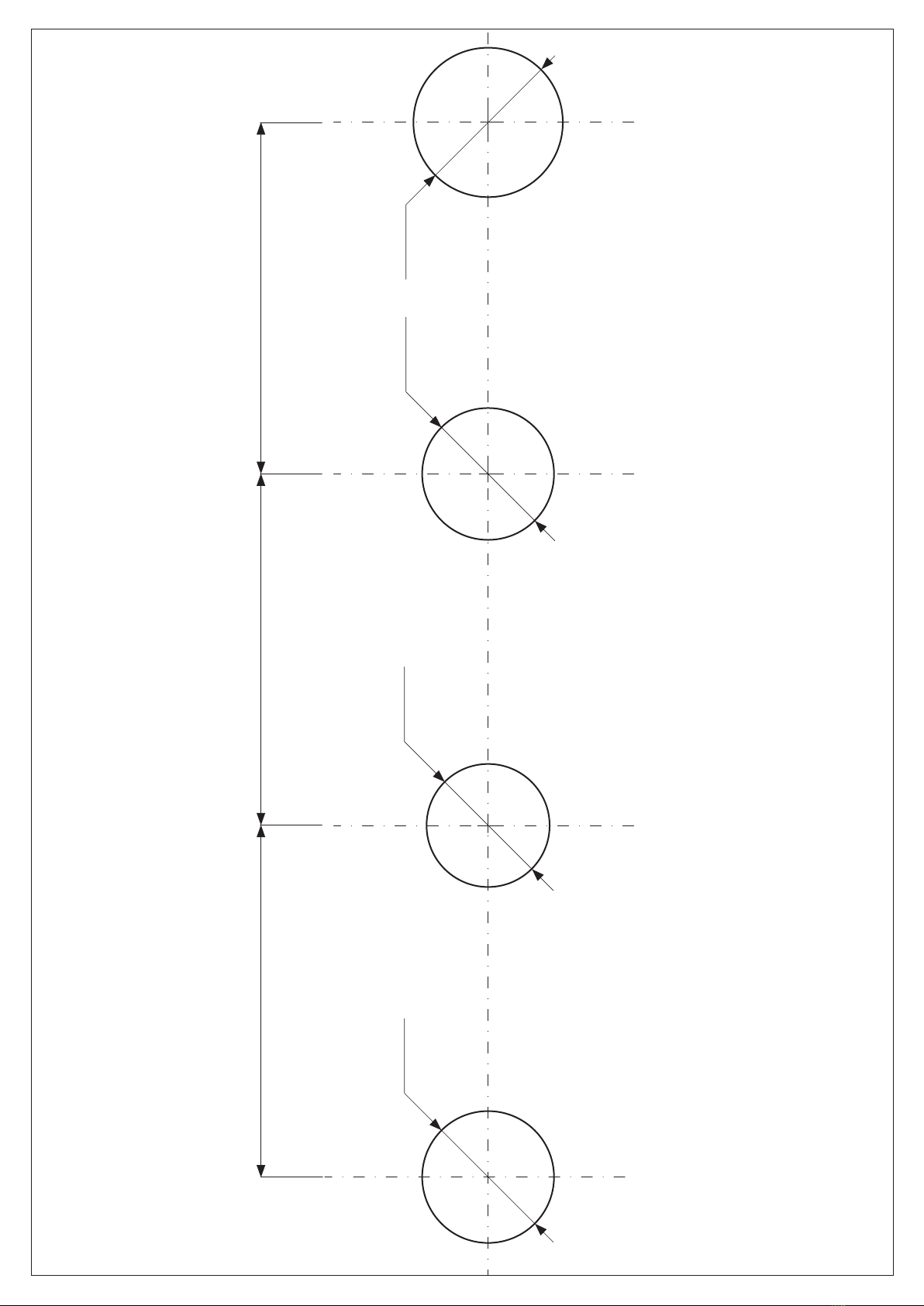

Ø30
mm
80 mm
+1
0Ø28
mm
+1
0Ø30
mm
+1
0Ø34
mm
+1
0
80 mm 80 mm
ABCD

3
AB C DADCB
A B C D
A B C D
Aura
Young
Morphosis

4
ITALIANO

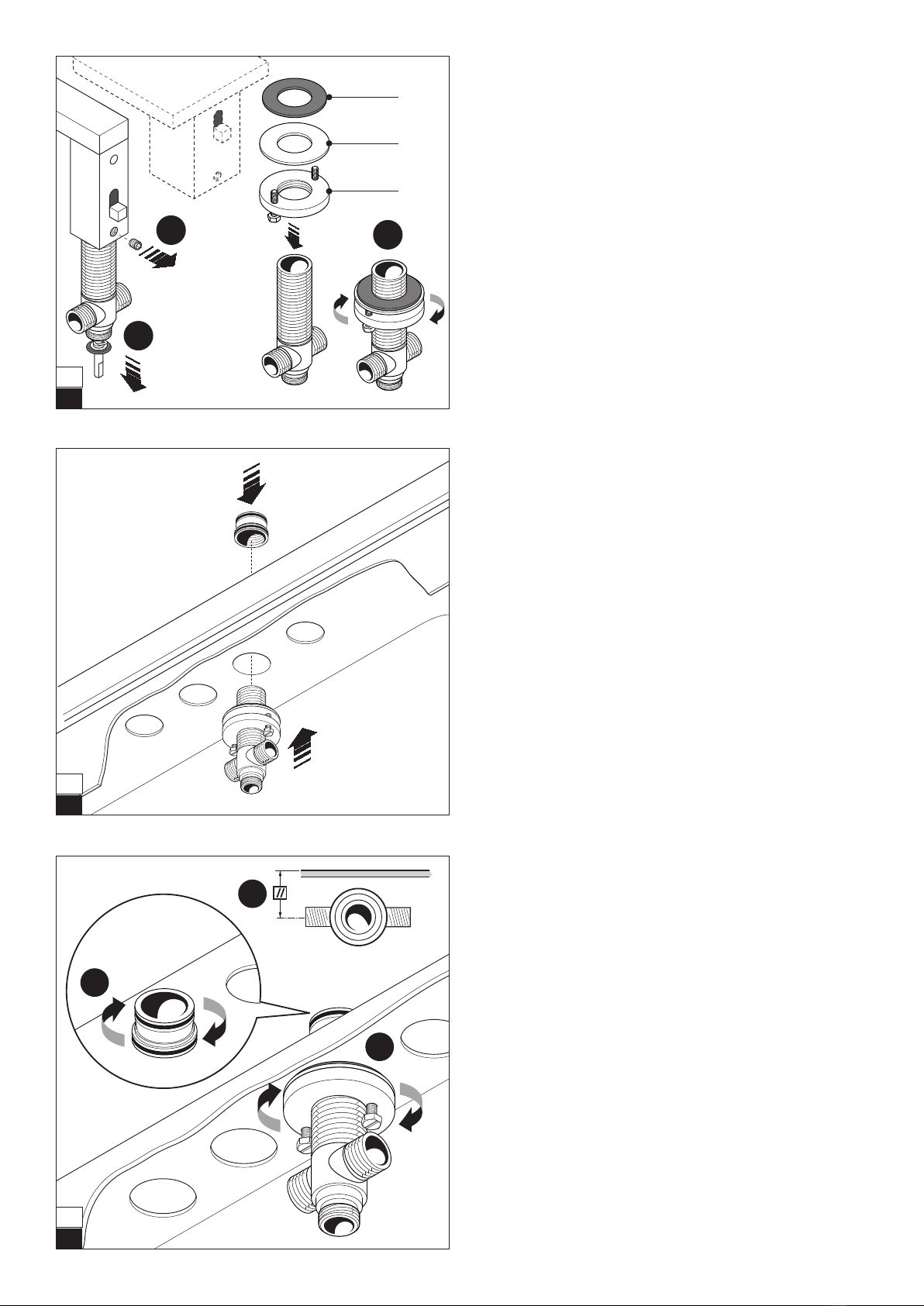

I(i1) (1) Svitando la vite s/testa, sfilare il canotto dal-
l’erogatore (2); (3) avvitare quindi la ghiera “A” e la ghiera “B”,
montando quindi la guarnizione “C”.
NOTA: conservare la vite s/testa per il successivo fis-
saggio.
ENGLISH
G(i1) (1) Unscrew the headless screw. Slide out the cylin-
der of the tub filler(2); (3) then tighten ring nut “A” and ring nut
“B”, and afterwards install the gasket “C”.
NOTE: keep the headless screw for the subsequent fas-
tening.
13
2
A
B
C
ITALIANO
I(i2)Da sotto il bordo, infilare il canotto nel foro indi-
cato e avvitare da sopra il manicotto con gli o-ring.
ENGLISH
G(i2) From under the edge, insert the cylinder in the
indicated hole and tighten the coupling from above with
the o-rings.
1
i
2
i
ITALIANO
I(i3)(1) Agendo sul manicotto e quindi sulla ghiera (2),
fissare provvisoriamente il canotto, verificando che sia paral-
lelo al bordo (3).
ENGLISH
G(i3)(1) By means of the coupling and the ring nut (2), tem-
porarily fasten the cylinder, ensuring that it is parallel with the edge
(3).
1
3
2
3
i

5
FRANÇAIS
I(i1) (1) En dévissant la vis sans tête, extraire le man-
chon du distributeur (2) ; (3) visser ensuite la bague “A” et
la bague “B” et monter le joint “C”.
NOTE : conserver la vis sans tête pour la fixation succes-
sive.
DEUTSCH
G(i1) (1) Die Madenschraube herausdrehen, das Rohr aus
dem Wanneneinlauf (2) herausziehen; (3) die Gewinderinge “A”
und “B” anschrauben und die Dichtung “C” montieren.
ANMERKUNG: die Madenschraube für die nachfolgende
Befestigung aufbewahren.
ESPAÑOL
I(i1) (1) Destornillando el tornillo sin cabeza, sacar el man-
guito del distribuidor (2); (3) enroscar después la tuerca anular
“A” y la tuerca anular “B”, montando después la junta “C”.
NOTA: conservar el tornillo sin cabeza para la posterior fi-
jación.
FRANÇAIS
I(i2) De sous le bord, enfiler le manchon dans le trou
indiqué et visser de dessus le manchon avec les joints to-
riques.
DEUTSCH
G(i2) Von unterhalb, das Rohr in die betreffende
Bohrung einsetzen und von oben die Muffe mit den O-
Ringen anschrauben.
ESPAÑOL
I(i2) Desde la parte inferior del borde, introducir el
manguito en el orificio indicado y enroscarlo desde arriba
en la junta tórica.
FRANÇAIS
I(i3)(1) En agissant sur le manchon et sur la bague (2),
fixer de manière provisoire le manchon, en vérifiant qu'il soit
parallèle au bord (3).
DEUTSCH
G(i3)(1) Durch Drehen der Muffe und folglich des Ge-
winderinges (2), das Rohr provisorisch befestigen, prüfen, ob es
parallel zum rand (3) verläuft.
ESPAÑOL
I(i3)(1) Usando el manguito y después la tuerca anu-
lar (2), fijar provisionalmente el manguito, comprobando que es-
té paralelo con el borde (3).

6
ITALIANO
I(i4)Montare su un rubinetto gli stessi componenti usa-
ti per il canotto a croce; ripetere l’operazione per l’altro rubi-
netto.
ENGLISH
G (i4)Install on a tap the same units used for the cross cylin-
der. Repeat the operation for the other tap.
4
i
ITALIANO
I(i5)Da sotto il bordo, infilare i rubinetti nei fori indica-
ti e avvitare da sopra le ghiere con o-ring.
NOTA: è preferibile montare la ghiera con il faston sul rubinetto
(A) più esterno (i5).
ENGLISH
G(i5) From under the edge, insert the taps in the holes in-
dicated and screw on the ring nuts with o-ring.
NOTE: it is preferable to install the ring nut with the faston on
the outermost tap (A) (i5).
A
5
i
ITALIANO
I(i6)Agendo sulle rispettive ghiere (da sopra e da sot-
to il bordo) fissare provvisoriamente i rubinetti, ruotandoli l’u-
no rispetto all’altro, in modo da agevolare il successivo mon-
taggio dei flessibili (3).
ENGLISH
G(i6)By means of the respective ring nuts (from above and
below the edge), temporarily fasten the taps, turning one with re-
spect to the other, so as to make it easier to install the flexible hoses
(3).
1
2
3
6
i

7
DEUTSCH
G (i4)Auf einem Wasserhahn die gleichen Teile wie für das
Kreuzrohr montieren; den Vorgang mit dem anderen Wasserhahn
wiederholen.
ESPAÑOL
I (i4)Montar en un grifo los mismos componentes usados pa-
ra el manguito en cruz; repetir la operación para el otro grifo.
FRANÇAIS
I (i4)Monter sur un robinet les mêmes composants utilisés pour
le manchon cruciforme ; répéter l'opération pour l'autre robinet.
DEUTSCH
G(i5) Von unterhalb des randes, die Wasserhähne in
die betreffenden Bohrungen einsetzen und von oben die
Gewinderinge mit dem O-Ring anschrauben.
Anmerkung: besser ist es, den Gewindering mit der Faston-
verbindung auf dem äußeren Wasserhahn (A) zu montieren(i
5).
ESPAÑOL
I(i5) Desde la parte inferior del borde, introducir los grifos
en los orificios indicados y enroscar desde arriba los anillos con
junta tórica.
NOTA: es preferible montar la tuerca anular con el faston en
el grifo (A) más exterior (i5).
FRANÇAIS
I(i5) De sous le bord, enfiler les robinets dans les trous
indiqués et visser de dessus les bagues avec des joints to-
riques.
NOTE : il est préférable de monter la bague avec le faston sur
le robinet (A) le plus externe (i5).
FRANÇAIS
I(i6)En agissant sur les respectives bagues (de dessus
et de dessous le bord) fixer de manière provisoire les robi-
nets, en les tournant l'un par rapport à l'autre, afin de facili-
ter le successif montage des flexibles (3).
DEUTSCH
G(i6)Durch Betätigen der entsprechenden Gewinderinge
(von oben und unten am rand) die Wasserhähne, in dem man
einen nach dem anderen dreht, provisorisch befestigen, dadurch
wird die nachfolgende Montage der Schläuche (3) erleichtert.
ESPAÑOL
I(i6)Usando las respectivas tuercas anulares (por en-
cima y por debajo del borde) fijar provisionalmente los gri-
fos, girándolos uno respecto del otro, de manera que se fa-
cilite el posterior montaje de los tubos flexibles (3).

8
ITALIANO
I(i8)Montare il supporto doccia interponendo la guar-
nizione in gomma espansa (G) a contatto con il bordo va-
sca, e quindi quella in plastica rigida (P); applicare quindi
il coperchio.
ENGLISH
G(i8)Assemble the shower support using the foam rubber
gasket (G) in contact with the tub edge, hence, the stiff plastic
gasket (P); then apply the cover.
G
P
8
i
ITALIANO

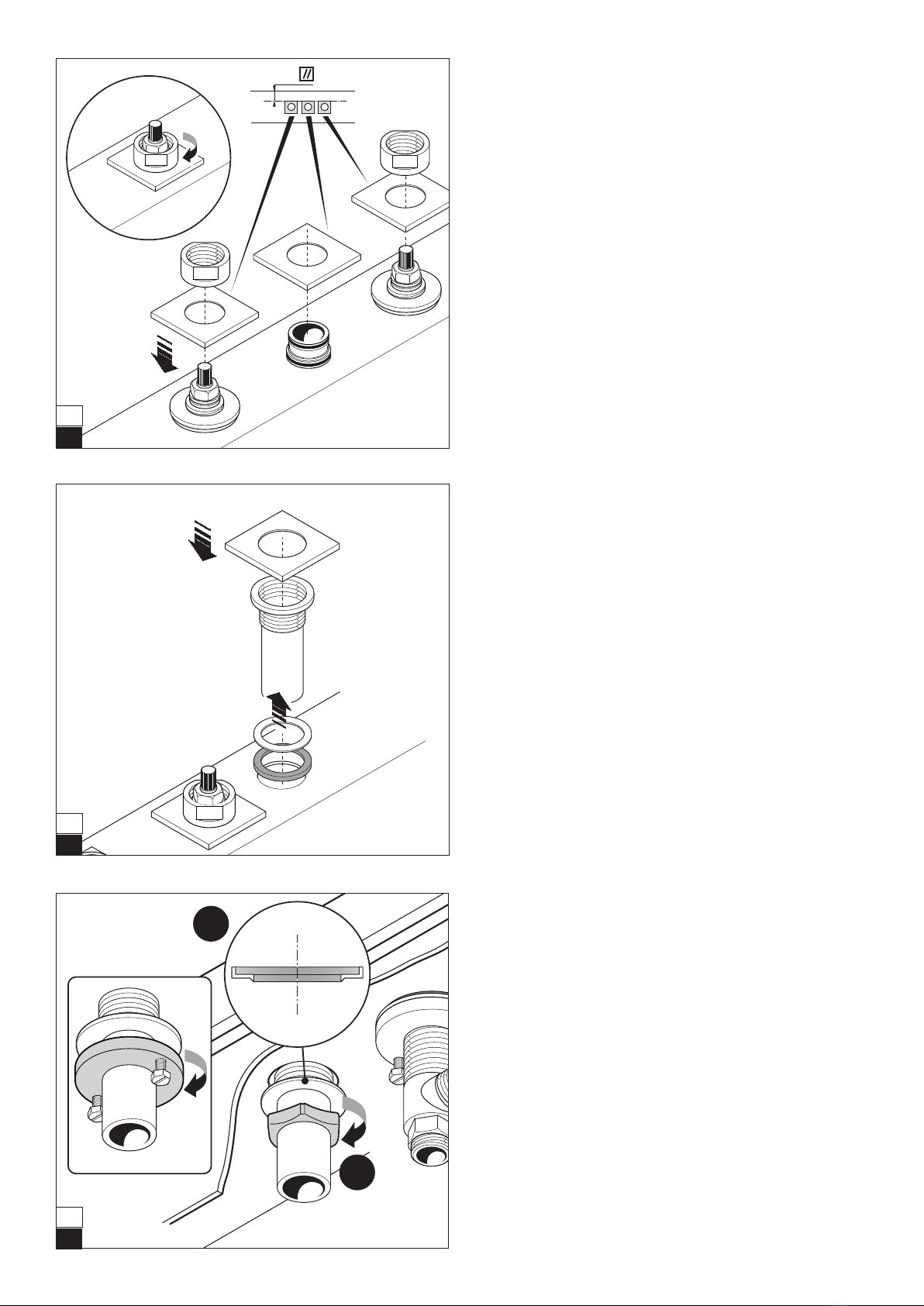

I(i7)(1) Applicare i coperchi, come indicato; (2) dopo
averne controllato l’allineamento rispetto al bordo, fissarli da
sopra con le ghiere (3).
ENGLISH
G(i7)(1) Apply the covers, as shown (2). After checking
that they are aligned with the edge, fasten them from above
with the ring nuts (3).
7
i
ITALIANO
I(i9)Applicare un’altra guarnizione e fissare il tutto con
il dado indicato.
ENGLISH
G(i9)Apply another gasket and attach it with the indicated nut.
1
2
“A”
“B”
9
i

9
FRANÇAIS
I(i8)Montez le support de la douche en interposant le joint
en caoutchouc expansé (G) en contact avec le bord de la
vasque, puis celui en plastique rigide (P) et appliquez le cou-
vercle.
DEUTSCH
G(i8)Sie zuerst die Dichtung aus Schaumgummi (G) so ein-
setzen, dass sie den Wannenrand berührt, und dann die
Dichtung aus hartem Kunststoff (P) abringen; setzen Sie dann
den Deckel auf.
ESPAÑOL
I(i8)Montar el soporte de la ducha intercalando la junta
de goma expandida (G) en contacto con el borde de la bañera,
y luego la de plástico rígido (P); a continuación, aplicar la tapa.
FRANÇAIS
I(i7)(1) Appliquer les couvercles, comme indiqué ; (2)
après en avoir contrôlé l'alignement par rapport au bord, les
fixer de dessus avec les bagues (3).
DEUTSCH
G(i7)(1) Die Abdeckungen, wie abgebildet, auflegen;
(2) ihre Ausrichtung auf den rand prüfen und von oben mit den
Gewinderingen (3) befestigen.
ESPAÑOL
I(i7)(1) Aplicar las tapas, como se indica; (2) después
de haber controlado la alineación respecto al borde, fijarlas
desde arriba con las tuercas anulares (3).
FRANÇAIS
I(i9)Appliquer un autre joint et fixer le tout avec l'écrou in-
diqué.
DEUTSCH
G(i9)Eine weitere Dichtung anbringen und das Ganze mit der
gezeigten Ringmutter befestigen.
ESPAÑOL
I(i9)Aplicar otra junta y fijar todo con la tuerca indicada.

10
ITALIANO
I(i11)Avvitareilflessibileda1/2”M-F(fornito)alca-
notto a croce e farlo passare all’interno del supporto a
doccia, portandolo sopra.
ENGLISH
G(i11) Fasten the flexible hose of 1/2” M-F (provided) to
the cross cylinder and run it through the inside of the shower
support, placing it over.
11
i
ITALIANO
I(i10)Recuperare il flessibile doccia (attacchi 1/2”-
3/8”) ed infilarvi i seguenti componenti, nell’ordine indicato
(dalla parte del raccordo 3/8”):
pulsanteK-ghieraL-distanziale M - coperchio quadro N - tu-
bo filettato P - rondella in teflon Q (ø interno 23,3 mm) - tubo
filettato R - molla S - rondella in teflon T (ø interno 26 mm) -
guarnizione U (la parte in ottone deve essere rivolta verso
il basso).
ENGLISH
G(i10)Take shower hose (fittings 1/2”-3/8”) and insert
them in the following components (from the side of the 3/8” fit-
ting):
push button K - ring nut L - spacer M - square cover N -
threadedtubeP-TeflonwasherQ(internal ø 23.3 mm) - thread-
edtubeR-springS-Teflon washer T (internal ø 26 mm) -gas-
ket U (the brass part must face downwards).
P
Q
M
N
K
L
R
S
T
U
10
i
ITALIANO
I(i12)(1) Da sopra, collegare il flessibile doccia a quel-
lo appena montato, interponendo la guarnizione; (2) portare
in battuta la rondellaTelaguarnizione U all’interno del sup-
porto doccia.
ENGLISH
G(i12)(1) From above, connect the shower hose to the hose
you just installed, placing the gasket. (2) Line up washer T and gas-
ket U inside the shower support.
1
T
U
2
12
i

11
FRANÇAIS
I(i11) Visser le flexible de 1/2” M-F (fourni) au manchon
cruciforme et le faire passer à l'intérieur du support à douche,
en l'amenant sur le bord.
DEUTSCH
G(i11) Den Schlauch 1/2” M-F (beiliegend) am Kreuzrohr
anschrauben, durch das Innere der Duschhalterung führen
und über den bringen.
ESPAÑOL
I(i11) Enroscar el tubo flexible de 1/2” M-F (suministrado)
al manguito en cruz y hacerlo pasar por el interior del soporte de
ducha, poniéndolo encima.
FRANÇAIS
I(i10)Récupérer le flexible de la douche(raccords 1/2”-3/8”)
et y enfiler les composants suivants, dans l'ordre indiqué (du cô-
té du raccord 3/8”):
bouton K - bague L - entretoise M - couvercle carré N - douille
filetéeP-rondelle en téflon Q (ø interne 23,3 mm) - douille fi-
letée R - ressort S - rondelle en téflon T (ø interne 26 mm) - joint
U(la partie en laiton doit être tournée vers le bas).
DEUTSCH
G(i10)Den Duschschlauch zur Hand nehmen (Anschlüsse
1/2”-3/8”) und folgende Teile in der aufgeführten Reihenfolge ein-
schieben (vom Anschluss 3/8” ausgehend):
Taste K - Gewindering L - Distanzstück M - Quadratische Abdeckung
N - Gewinderohr P - Teflon-Unterlegscheibe Q (ø Innendm. 23,3
mm) - Gewinderohr R - FederS-Teflon-Unterlegscheibe T (ø
Innendm. 26 mm) - Dichtung U (der Messingteil muss nach
unten zeigen).
ESPAÑOL
I(i10)Recuperar el tubo flexible de la ducha, (conexiones 1/2”-
3/8”) y pasar los siguientes componentes, en el orden indicado
(desde la parte del racor 3/8”):
botón K - tuerca anularL-espaciador M - tapa cuadrada N - tu-
bo roscado P - arandela de teflón Q (ø interior 23,3 mm) - tu-
bo roscado R - muelle S - arandela de teflón T (ø interior 26
mm) - junta U (la parte en latón debe estar dirigida hacia
abajo).
FRANÇAIS
I(i12)(1) De sur, raccorder le flexible de la douche à celui à
peine monté, en interposant le joint ; (2) faire buter la rondelle T
contre le joint U à l'intérieur du support de la douche.
DEUTSCH
G(i12)(1) Von oberhalb den Duschschlauch an den eben
montierten anschließen, die Dichtung muss dabei dazwischen gelegt
werden; (2) die Unterlegscheibe T und die Dichtung U im Innern der
Duschhalterung in Anschlag bringen.
ESPAÑOL
I(i12)(1) Desde arriba, conectar el tubo flexible de la ducha
al que se acaba de montar, interponiendo la junta; (2) poner en el
tope la arandela T y la junta U en el interior del soporte de la du-
cha.

12
ITALIANO
I(i14)(1) Portare la rondella Q in battuta sul tubo filet-
tato P e posizionare quest’ultimo sulla molla S, all’interno del
tubo filettato R (2).
ENGLISH
G(i14)(1) Tighten washer Q onto threaded tube P and place
the latter on spring S inside the threaded tube R (2).
S
R
P
Q
P
Q
12
14
i
ITALIANO
I(i13)Avvitare il tubo filettato R all’interno del suppor-
to doccia, fino a portarlo in battuta sul supporto stesso.
ENGLISH
G(i13)Screw the threaded tube R all the way into the show-
er support.
R
13
i
ITALIANO
I(i15)(1) Portare il distanziale M sopra il coperchio qua-
dro N; (2) avvitare quindi la ghiera L sul tubo filettato P e av-
vitare quindi il pulsante K sul tubo filettato R (3).
ENGLISH
G(i15)(1) Place the spacer M over the square cover N; (2) then
screw the ring nut L onto the threaded tube P and then screw push
button L onto the threaded tube R (3).
M
M
P
R
L
K
L
2
1
3
15
i

13
FRANÇAIS
I(i14)(1) Faire buter la rondelle Q sur la douille filetée P et
amener cette dernière sur le ressort S, à l'intérieur de douille file-
téeR(2).
DEUTSCH
G(i14)(1) Die Unterlegscheibe Q auf dem Gewinderohr P zum
Anschlag bringen und dieses auf der sich im Innern des Ge-
winderohrs R befindlichen Feder S positionieren (2).
ESPAÑOL
I(i14)(1) Poner la arandela Q en el tope en el tubo roscado P y
poner este último en el muelle S, dentro del tubo roscado R (2).
FRANÇAIS
I(i13)Visser la douille filetéeRàl'intérieur du support dou-
che jusqu'à ce qu'elle aille buter contre le support même.
DEUTSCH
G (i13)Das Gewinderohr R in der Duschhalterung bis zum An-
schlag einschrauben.
ESPAÑOL
I(i13)Enroscar el tubo roscado R dentro del soporte de la du-
cha, hasta ponerlo en el tope sobre el propio soporte.
FRANÇAIS
I(i15)(1) Poser l'entretoise M sur le couvercle carré N ; (2)
visser la bague L sur la douille filetée P et visser le bouton K sur
la douille filetée R (3).
DEUTSCH
G(i15)(1) Das Distanzstück M über die quadratische Ab-
deckung N bringen; (2) den Gewindering L auf dem Gewinderohr
P anschrauben und anschliessend den Drehknopf K auf das Ge-
winderohr R (3) schrauben.
ESPAÑOL
I(i15)(1) Poner el espaciador M encima de la tapa cuadra-
da N; (2) enroscar después la tuerca anular L en el tubo roscado
y enroscar después el botón K en el tubo roscado R (3).

14
ITALIANO

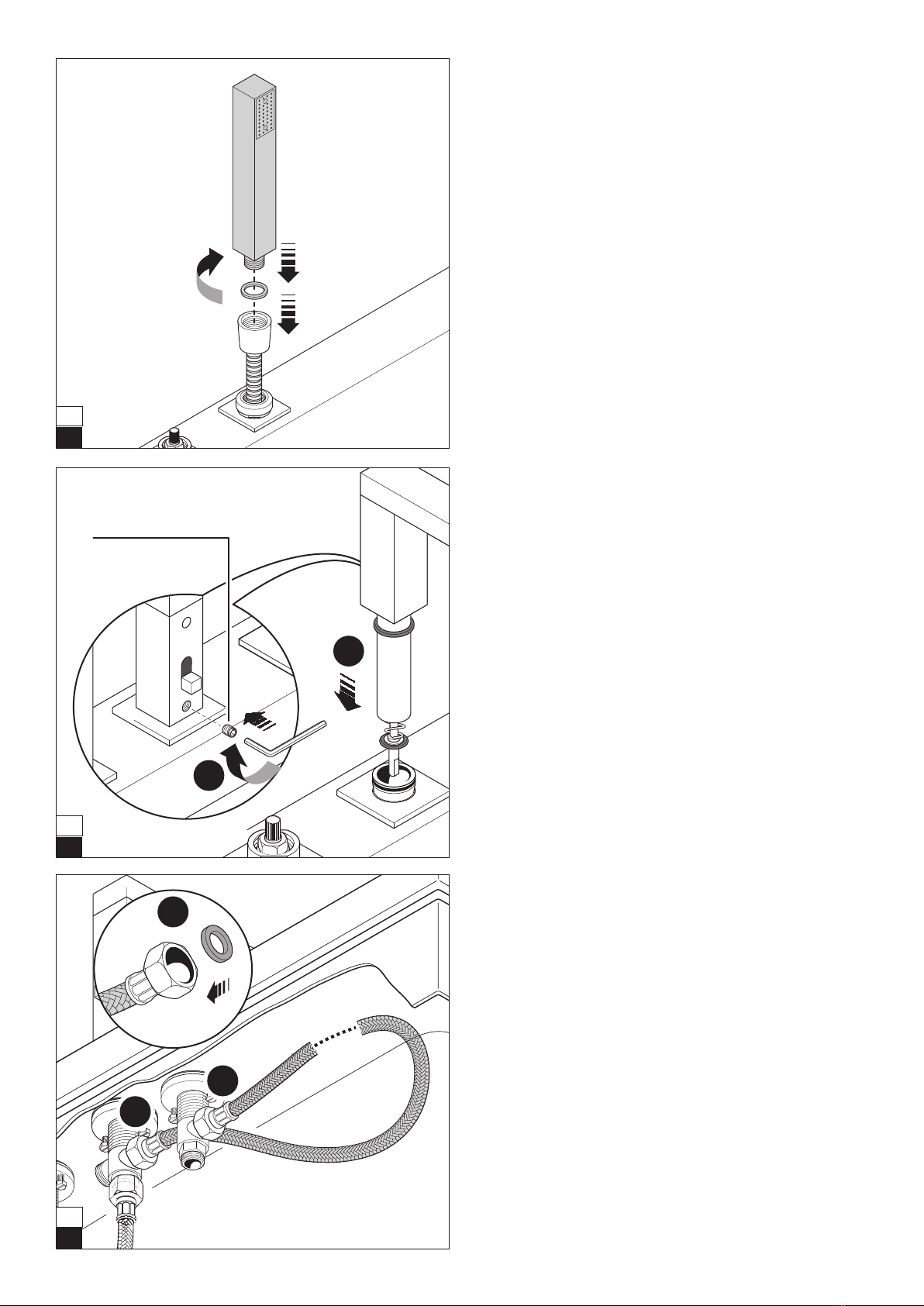

I(i16)Far scorrere il flessibile sotto e avvitare la doccetta, in-
terponendo la guarnizione.
ENGLISH
G(i16)Run the flexible hose under the edge and screw in the
shower head, placing the gasket.
16
i
ITALIANO
I(i17)Montare a pressione la bocca di erogazione (i
a-f, pos. 3), come indicato, e fissarla da dietro con la vite
s/testa rimossa precedentemente (i1).
ENGLISH
G(i17)Press the water supply outlet into place as shown (i
a-f, pos. 3), and fasten it from behind with the headless screw that
was previously removed (i1).
2
1
M5x5
mm
17
i
ITALIANO
I(i18)(1) Dopo aver inserito la guarnizione, avvitare il
flessibile 1/2” F-F (fornito) al rubinetto indicato (2).
(3) Avvitare quindi l’altra estremità del flessibile al canotto a
croce, come indicato.
Eseguire quindi le stesse operazioni per il montaggio dell’al-
tro flessibile.
ENGLISH
G(i18)(1) After inserting the gasket, screw the flexible
hose1/2” F-F (included) into the indicated tap (2).
(3) Then screw the other end of the flexible hose into the
cross cylinder, as shown.
Follow the same procedure to install the other flexible hose.
2
3
1
18
i

15
FRANÇAIS
I(i16)Faire glisser le flexible sous le bord et visser la douchette,
en interposant le joint.
DEUTSCH
G(i16)Den Schlauch unter dem rand verlegen und die
Schlupfbrause mit der zugehörigen Dichtung einschrauben.
ESPAÑOL
I(i16)Hacer pasar el tubo flexible debajo del borde y enroscar la
ducha, poniendo la junta.
FRANÇAIS
I(i17)Monter à pression le bec déverseur (ia-f, pos. 3),
comme indiqué, et le fixer de derrière avec la vis sans tête précé-
demment enlevée (i1).
DEUTSCH
G(i17)Mit Druck den Auslaufhahn wie gezeigt montieren (i
a-f, pos. 3)und von hinten mit der zuvor entfernten Maden-
schraube befestigen (i1).
ESPAÑOL
I(i17)Montar a presión la boca de distribución (ia-f, pos.
3), como se indica, y fijarla desde detrás con el tornillo sin cabe-
za que antes se había quitado (i1).
FRANÇAIS
I(i18)(1) Après avoir inséré le joint, visser le flexible 1/2” F-
F (fourni) au robinet indiqué (2).
(3) Visser maintenant l'extrémité du flexible au manchon cru-
ciforme, comme indiqué.
Effectuer les mêmes opérations pour le montage de l'autre flexi-
ble.
DEUTSCH
G(i18)(1) Nach Einsetzen der Dichtung, den Schlauch 1/2”
F-F (beiliegend) am gezeigten Wasserhahnfestschrauben (2).
(3) Das andere Schlauchende, wie gezeigt, am Kreuzrohr an-
schrauben.
Die gleichen Vorgänge für die Montage des anderen Schlauches
vornehmen.
ESPAÑOL
I(i18)(1) Después de haber introducido la junta, enroscar el tu-
bo flexible 1/2” F-F (suministrado) en el grifo indicado (2).
(3) Enroscar después el otro extremo del tubo flexible al man-
guito en cruz, como se indica.
Efectuar después las mismas operaciones para el montaje del otro
tubo flexible.

16
ITALIANO
I(i19)Per mezzo di una livella, curare l’allineamento dei
coperchi.
ENGLISH
G(i19)Align the covers using a level.
19
i
ITALIANO
I(i20)Fissare quindi in modo definitivo, da sotto il bor-
do, il supporto doccetta le ghiere con le viti (*).
ENGLISH
G(i20)Then permanently attach, from under the edge, the
shower head support the ring nuts with the screws (*).
20
i
1
2
3
21
i
ITALIANO
I(i21)(1) Montare i due perni agli alberini dei rubinetti; (2)
ruotarli fino a portare i rubinetti in posizione di “chiuso” e fissarli
con le viti esagonali (3).
ENGLISH
G(i21)(1) Install the two pins on the shafts of the taps; (2) turn
them until the taps are in the “closed” position and fasten them
with hex screws (3).
AURA - YOUNG- MORPHOSIS

17
FRANÇAIS
I(i19)À l'aide d'un niveau, contrôler l'alignement des couvercles.
DEUTSCH
G(i19)Mit Hilfe einer Wasserwaage die Ausrichtung der Ab-
deckungen überprüfen.
ESPAÑOL
I(i19)Con un nivelador, asegurarse de que las tapas están ali-
neadas.
DEUTSCH
G(i20)Anschließend die Halterung der Handbrause mit den
Gewinderingen und den Schrauben von der Unterseite endgültig
festdrehen (*).
ESPAÑOL
I(i20)A continuación, fijar de manera definitiva, desde la par-
te inferior del borde, el soporte de la ducha con los anillos y los tor-
nillos (*).
FRANÇAIS
I(i20)Fixer de manière définitive, de sous le bord, le support
douchette aux bagues avec les vis (*).
DEUTSCH
G(i21)(1) Die zwei Zapfen an den Schäften der Hähne befes-
tigen; (2) so drehen, dass sich die Hähne in der Stellung
“geschlossen” befinden und mit den Sechskantschrauben befes-
tigen (3).
ESPAÑOL
I(i21)(1) Montar los dos pernos en los ejes de los grifos; (2)
girar hasta llevar los grifos en la posición de “cerrado” y fijarlos con
los tornillos hexagonales (3).
FRANÇAIS
I(i21)(1) Monter les deux axes aux arbres des robinets ; (2)
les tourner jusqu'à les amener sur la position de “fermé” et les fi-
xer avec les vis à six pans (3).
AURA - YOUNG- MORPHOSIS AURA - YOUNG- MORPHOSIS

18
ITALIANO

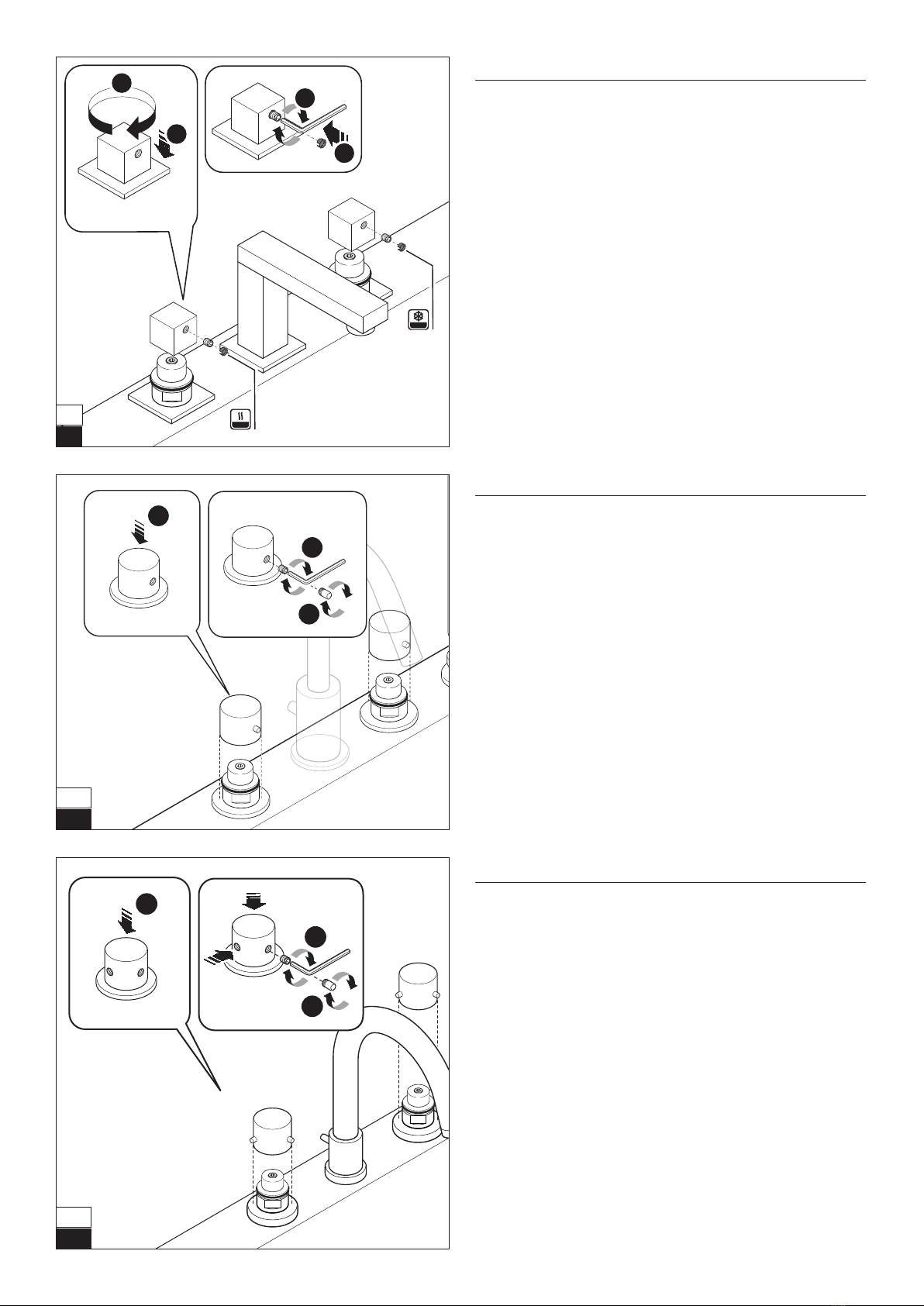

I(i22) (1-2) Montare le manopole sui perni, in modo che
il foro sia rivolto verso l’interno vasca; (3-4) verificare che le
manopole siano parallele ai lati dei coperchi quadri e fissarle. In-
fine, applicare a pressione i tappi in plastica (blu per l’acqua fred-
da e rosso per l’acqua calda).
ENGLISH
G(i22) (1-2) Install the knobs on the pins, so that the hole
faces the inside of the tub; (3-4) check that the knobs are par-
allel to the sides of the square covers and secure them. Final-
ly, press in the plastic plugs (blue for cold water and red for hot
water).
1
2
3
4
22
i
ITALIANO
I(i22a) (1) Montare le manopole sui perni e fissarle come
indicato (2). Infine, avvitare il perno cromato (3).
ENGLISH
G(i22a) (1) Place the knobs on the shafts and fasten them
as shown (2). Finally, screw on the chromed pin (3).
1
2
3
22a
i
AURA
YOUNG
ITALIANO
I(i22b) (1) Montare le manopole sui perni e fissarle co-
me indicato (2). Infine, avvitare i perni cromati (3).
ENGLISH
G(i22b) (1) Place the knobs on the shafts and fasten them
as shown (2). Finally, screw on the chromed pins (3).
1
2
3
22b
i
MORPHOSIS

19
DEUTSCH
G(i22) (1-2) Die Drehknöpfe so auf die Zapfen montieren,
dass die Bohrung auf das Innere der Wanne zeigt; (3-4)
prüfen, ob die Drehknöpfe parallel zu den Seiten der quadratis-
chen Abdeckungen sind und befestigen. Zuletzt die Kunststof-
fkappen durch Andrücken befestigen (blau für Kaltwasser und
rot für Warmwasser).
ESPAÑOL
I(i22) (1-2) Montar los mandos en los pernos, de mane-
ra que el agujero esté hacia el interior de la bañera; (3-4) com-
probar que los mandos sean paralelos a los lados de las tapas
cuadradas y fijarlos. Finalmente, aplicar a presión los tapones
de plástico (azul para el agua fría y rojo para el agua calien-
te).
FRANÇAIS
I(i22) (1-2) Monter les commandes sur les axes, de ma-
nière à ce que le trou soit tourné vers l'intérieur de la baignoire
; (3-4) vérifier que les commandes soient parallèles aux côtés
des couvercles carrés et les fixer. Enfin, appliquer par pression
les bouchons en plastique (bleu pour l’eau froide et rouge pour
l'eau chaude).
DEUTSCH
G(i22a) (1) Die Drehknöpfe, wie gezeigt, an den Zapfen an-
bringen (2). Zum Schluss den verchromten Zapfen anschrauben
(3).
ESPAÑOL
I(i22a) (1) Montar los mandos en los pernos y fijarlos co-
mo se indica (2). Para acabar, enroscar el perno cromado (3).
FRANÇAIS
I(i22a) (1) Monter les manettes sur les axes et les fixer
comme indiqué (2). Enfin, visser l'axe chromé (3).
AURA AURA
YOUNGYOUNG
DEUTSCH
G(i22b) (1) Die Drehknöpfe, wie gezeigt, an den Zapfen an-
bringen (2). Zum Schluss den verchromten Zapfen anschrauben
(3).
ESPAÑOL
I(i22b) (1) Montar los mandos en los pernos y fijarlos co-
mo se indica (2). Para acabar, enroscar los pernos cromados (3).
FRANÇAIS
I(i22b) (1) Monter les manettes sur les axes et les fixer
comme indiqué (2). Enfin, visser l'axes chromé (3).
MORPHOSIS MORPHOSIS

20
AURA - YOUNG- MORPHOSIS
AURA - YOUNG- MORPHOSIS
ITALIANO
I(i23)
Effettuare infine il collegamento equipotenziale.
ENGLISH
G(i23)
Finally, make the equipotential connection.
23
i
ITALIANO
(i24)Uso del pomello deviatore
Spostando verso l’alto il pomello posto dietro la bocca di
erogazione, l’acqua viene deviata alla doccetta.
NB: chiudendo i rubinetti, il pomello torna automaticamen-
te nella posizione di “erogazione in vasca”.
NB: la bocca d’erogazione può essere ruotata nelle due
direzioni, come indicato.
ENGLISH
(i24)Using the diverter knob
When you raise the knob behind the water outlet, the wa-
ter is deviated to the shower head.
N.B. If you turn off the taps, the knob will automatically re-
turn to the “tub filling” position.
N.B. the water outlet can be turned either way, as shown.
24
i
ITALIANO
(i25)Uso della doccetta
Per togliere la doccetta dal suo supporto, premere la ghie-
ra verso il basso (1) e ruotarla di circa 45° (2).
A fine utilizzo, riposizionare la doccetta, premere la ghiera
e ruotarla di circa 45°, fino a che scatta verso l’alto (chiu-
sura della guarnizione sul flessibile).
ENGLISH
(i25)Using the showerhead
To remove the showerhead from its support, press the gas-
ket downwards (1)and turn it about 45° (2): the gasket will
stay open, allowing the flexible hose to run freely.
After use, replace the showerhead, press the gasket and turn
it about 45°: the gasket will close over the flexible hose.
45°
1
3
2
25
i
