Jacuzzi caleidos Guide

caleidos
miscelatore termostatico da incasso
concealed thermostatic mixer
mitigeur thermostatique à encastrer
Thermostat-Mischbatterie mit Up-Körper
mezclador termostático para encajar
встраиваемый термостатический смеситель
Manuale d’installazione
& Manutenzione
COnservare COn Cura
Installation Manual
& Maintenance
Keep Carefully
Manuel d’installation
& Entretien
COnserver aveC sOin
Montageanweisung
und Wartung
sOrGfÄlTiG aufBeWaHren
Manual de instalación
& Mantenimiento
COnservar COn CuiDaDO
Руководство по установке
и обслуживанию
ХРАНИТЬ БЕРЕЖНО

3

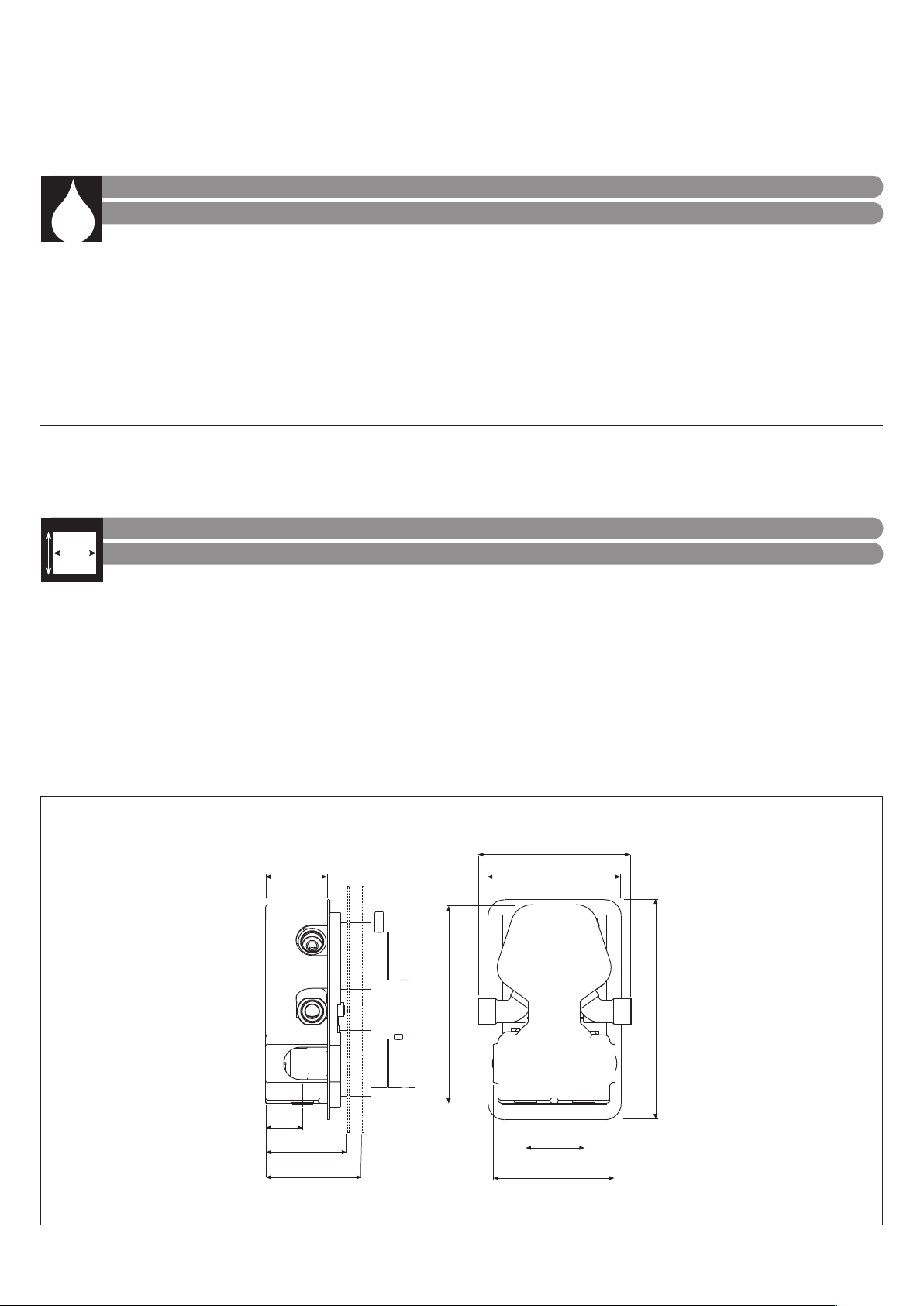

AVVERTENZE I disegni riportati non sono in scala WARNING The show drawings are not scaled
AVERTISSEMENTS Les dessins reportés ne sont pas à l’échelle. WARNUNG Die Zeichnungen sind nicht im Maßstab
ADVERTENCIAS Los dibujos representados no son en escala. ПРЕДУПРЕЖДЕНИЯ Рисунки приведены не в масштабе
$"3"55&3*45*$)&*%3"6-*$)&t):%3"6-*$41&$*'*$"5*0/4t$"3"$5&3*45*26&4):%3"6-*26&4
$"3"55&3*45*$)&%*.&/4*0/"-*t8&*()5"/%%*.&/4*0/4t%*.&/4*0/410*%4
P3&44*0/&%*&4&3$*;*0t01&3"5*/(13&4463&t13&44*0/%&4&37*$&
#&53*&#4%36$,t13&4*»/%&'6/$*0/".*&/50t p`anweed`bkemhe.........................................................................bar / a°À 1,5 min - 5 max (a)
13&44*0/&055*."-&t015*.6.13&4463&t13&44*0/015*."-
015*."-&38"44&3%36$,t13&4*»/»15*."-t norhl`k|mned`bkemhe ..............................................................bar / a°À 2,5
5&.1&3"563""$26"'3&%%"t$0-%8"5&35&.1&3"563&t5&.1²3"563&%&-&"6'30*%&
,"-58"44&35&.1&3"563t5&.1&3"563""(6"'3¶"t ТЕМПЕРАТУРА ХОЛОДНОЙ ВОДЫ..........................................................°C / °C 5-25
5&.1&3"563""$26"$"-%"t)058"5&35&.1&3"563&t5&.1²3"563&%&-&"6$)"6%&
8"3.8"44&35&.1&3"563t5&.1&3"563""(6"$"-*&/5&t ТЕМПЕРАТУРА ГОРЯЧЕЙ ВОДЫ ....................................................°C / °C 50-80
5&.1&3"563"$0/4*(-*"5"t3&$0..&/%&%5&.1&3"563&t5&.1²3"563&$0/4&*--²&
&.1'0)-&/&5&.1&3"563t5&.1&3"563"3&$0.&/%"%"t РЕКОМЕНДУЕМАЯ ТЕМПЕРАТУРА ...................................................°C / °C 60
(a) min 21 psi - max 70 psi / 150 kPa min - 500 kPa max -- Äýº²´Î¹¼¼¸½Äýº²´Î¹¼¼°ºÁ150 ºo° ¼¸½ºo°¼°ºÁ
-989)tdÅxÅb ...................................................................................................................................................................... mm 205x124x57,5
1&40/&550t/&58&*()5t10*%4/&5t/&550(&8*$)5t/&50tbeqmerrn........................................................................ ~ kg4,7
1&40%*41&%*;*0/&t4)*11*/(8&*()5t10*%4®-&91²%*5*0/
7&34"/%(&8*$)5t1&40%&&91&%*$*»/t beqophnrop`bje ............................................................................................. ~ kg  5,5
70-6.&%*41&%*;*0/&t4)*11*/(70-6.&t70-6.&®-&91²%*5*0/
7&34"/%70-6.&/t70-6.&/%&&91&%*$*»/t nazelonqr`bkelncncpsg` ............................................................ ~ m30,015
*.#"--0t1"$,"(&t&.#"--"(&t7&31"$,6/(t&.#"-t so`jnbj` ................................................................................... cm 25x25x24
):%3"6-*,"/("#&/t$"3"$5&3*45*$"4)*%3"6-*$"4tchdp`bkhweqjheu`p`jrephqrhjh
."44&6/%(&8*$)5&t$"3"$5&3*45*$"4%*.&/4*0/"-&4tp`glepm{eu`p`jrephqrhjh
57,5
34,5
77 min
90 max
124
54
143
114
185
205
mm

4
Applicare le protezioni del blocco termostatico e deviatore prima di co-
minciare l’installazione.
The packaging contains the thermostatic block and diverter protection
parts: apply them before installing.
Dans la bôite de montage il y a les protection pour les corps du ther-
mostatique et l’inverseur que on do it les appliquer sur les corps avant
l’installation.
Die Verpackung enthält die Schutzkapsel des Thermostat-Körpers und
des Umstellers zur Verwendung vor der installation.
La confección contiene las protecciones del bloqueo termostático y de-
sviador: tienen que ser aplicadas antes de comenzar la instalación.
Установить защиту термостатического узла и распределителя перед
началом монтажа.
Vericare che gli spazi ricavati nel muro corrispondano per le dimensio-
ni della scatola e riferimento dei tubi di collegamento per la soluzione
scelta.
Check that the spaces on the wall are suitable for the chosen solution,
considering the plastic box dimensions and the references of the con-
necting pipes.
Verier que l’espace dans le ur corresponds aux dimensions de la bôite
en plastique et aux tuyaux de raccordements pour la solution choisie.
Die Löcher in der Wand müssen der Größe der Kapsel und der Angabe
der Verbindungsschläuchen laut der ausgewählten Lösung entspre-
chen.
Comprobar que los espacios obtenidos en el muro corresponden por
las dimensiones de la caja y la referencia de los caños de conexión por
la solución escogida.
Проверить, что пространство в стене соответствует размерам
коробки и соединительных труб для выбранного решения.
Vericare il parallelismo rispetto alla parete sull’asse orizzontale per ot-
tenere la corretta posizione del prodotto.
Check that the product is xed parallel to the horizontal axis of the wall
in order to obtain the correct position.
Verier le parallélisme en camporaison de l’axe horizontal pour avoir
l’exacte position du produit.
Für eine korrekte installation muß das produkt parallel zu der waage-
rechten Achse sein.
Comprobar el paralelismo respeto a la pared sobre la linea horizontal
para obtener la coreuta posición del producto.
Проверитьпараллельностьотносительностенкинагоризонтальной
оси для достижения соответствующего положения устройства.
1
✐
2
✐
90°
3
✐

5
x8
90°
5
✐
4
✐
6
✐
Vericare il parallelismo rispetto alla parete sull’asse verticale.
Also check that the product is parallel to the vertical axis of the wall.
Verier aussi le parallelism en conparaison au mur sur l’axe vertical.
Es muß auch parallel zu der senkrechten Achse sein.
Comprobar también el paralelismo respeto a la pared sobre la linea ver-
tical.
Проверить параллельность относительно стенки на вертикальной
оси.
Non è necessario togliere la chiusura della scatola di contenimento, ma
nel caso riteneste opportuna questa operazione aiutarsi con un caccia-
vite in corrispondenza dei perni di ancoraggio.
It is not necessary to remove the plastic box, but if you deem it necessa-
ry you can help yourself with a screwdriver.
Il n’est pas necessaire d’enlever la böite en plastique, mais si vous le
souhaitez, vous pouvez l’enlever en utilisant un tournevis.
Der Verschluß der Schutzkapsel braucht nicht beseltigt werden: falls
notwendig, kann man einen Schraubenzieher bei den Verankerungzap-
fen benutzen.
No es necessario quitar la cierre de la caja de contenimento, pero si fue-
ra oportuna esta operación ayudarse con una destornillador en corre-
spondencia de los pernos de anclaje.
Нет необходимости в снятии механизма закрытия коробки,
но в случае необходимости осуществления данной операции
использовать отвертку в соответствии с крепежными штырями.
Collegare il corpo incasso alle tubature (acqua calda in corrispondenza
del rosso, acqua fredda in corrispondenza del blu).
Conned the built-in body to the pipes folowing the indications shown
on the piece, hot in-let connected with the red, cold water connected
with the blue.
Connecter le corps à encastrer aux tuyaux en suivant les indications sur
la piéce, l’eau chiude en correspondence du rouge et l’eau froide en cor-
respondence du bleu.
Den UP-Körper laut Angaben mit den Leitungen anschließen: Warmwa-
sser mit Rot und Kaltwasser mit Blau.
Conectar el cuerpo de empotrar a las tuberias siguiendo las indicacio-
nes que hay sobre el articulo, entrada agua caliente en correspondencia
del rojo, agua fria en correspondencia del azul.
Подсоединить встраиваемый корпус к трубам (горячая вода в
соответствии с красным цветом, холодная вода в соответствии с
синим цветом).

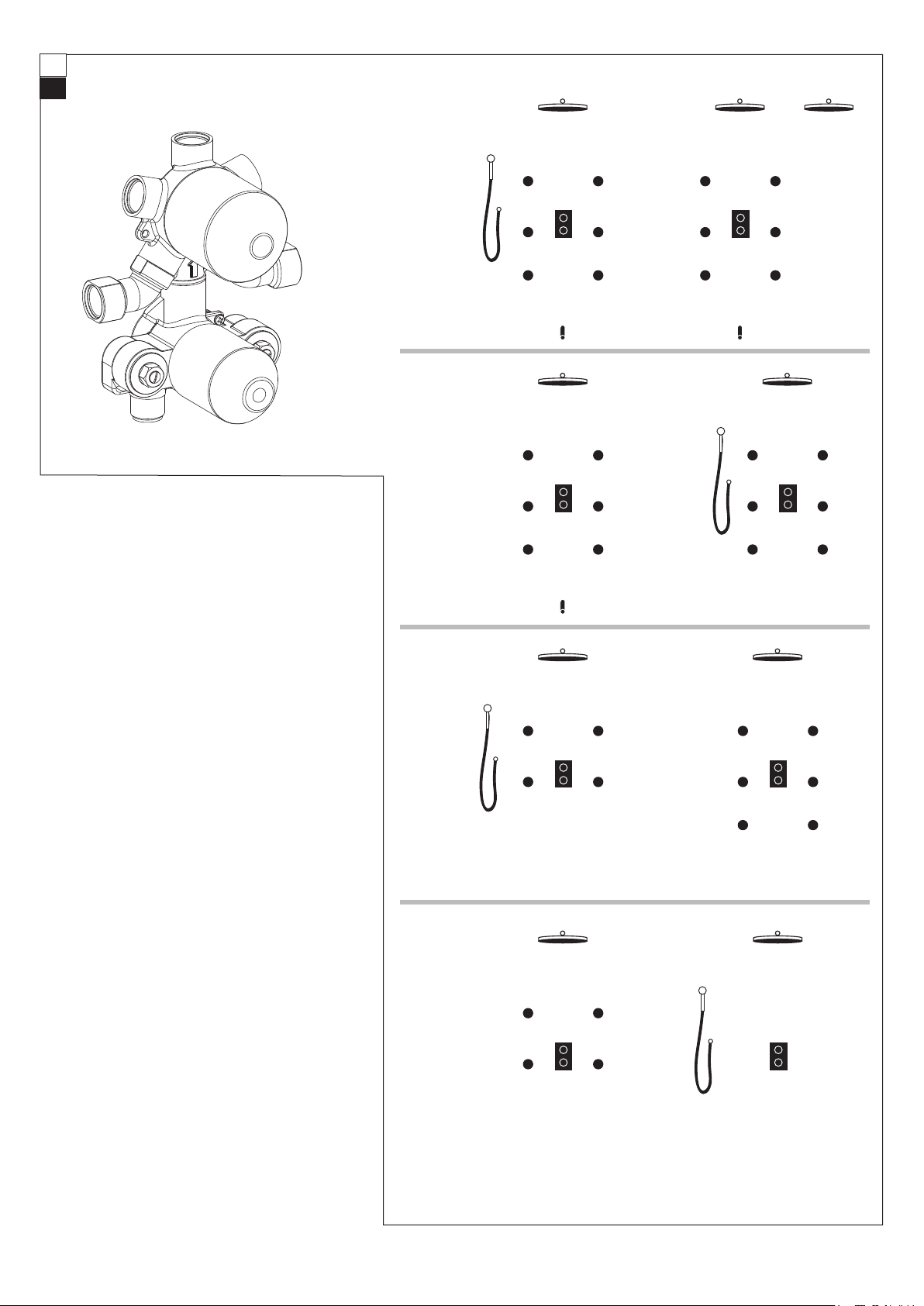

Per la scelta della soluzione a 5/4/3/2 vie vi illustriamo
alcuni esempi di installazione con le rispettive vie impie-
gate.
For the choice of 5/4/3/2 ways solution, we show you
some examples of installation and use of the respective
ways.
Pour le choix de la solution à 5/4/3/2 voies dont nous
vous illustrons quelques exemples d’installation avec
leurs voies respectives utilisées.
5/4/3/2-Weg für die Auswahl der lösung, wir zeigen eini-
ge Installationsbeispiele.
Para la elección de la solución de 5/4/3/2 vías, les mostra-
mos algunos ejemplos de instalación con las respectivas
vías.
Длявыбора5/4/3/2-ходовогорешенияпредставимвам
некоторые примеры установки с соответствующими
использованными проходами.
6
[A]
A
B
D
C
C
B
C
C
E
A
B
C
C
B
C
C
D
A
B
B
B
B
A
B
C
C
B
C
C
D
AB
D
C
C
D
C
C
E
[E]
[D]
[C]
5
4
3
2
[B]
E
A
B
B
B
B
A
B
A
E
B
E
B
BB
7
✐
vie
way
voies
Wege
vías
ходовой
vie
way
voies
Wege
vías
ходовой
vie
way
voies
Wege
vías
ходовой
vie
way
voies
Wege
vías
ходовой

3-5 mm
8
✐
9
✐
10
✐

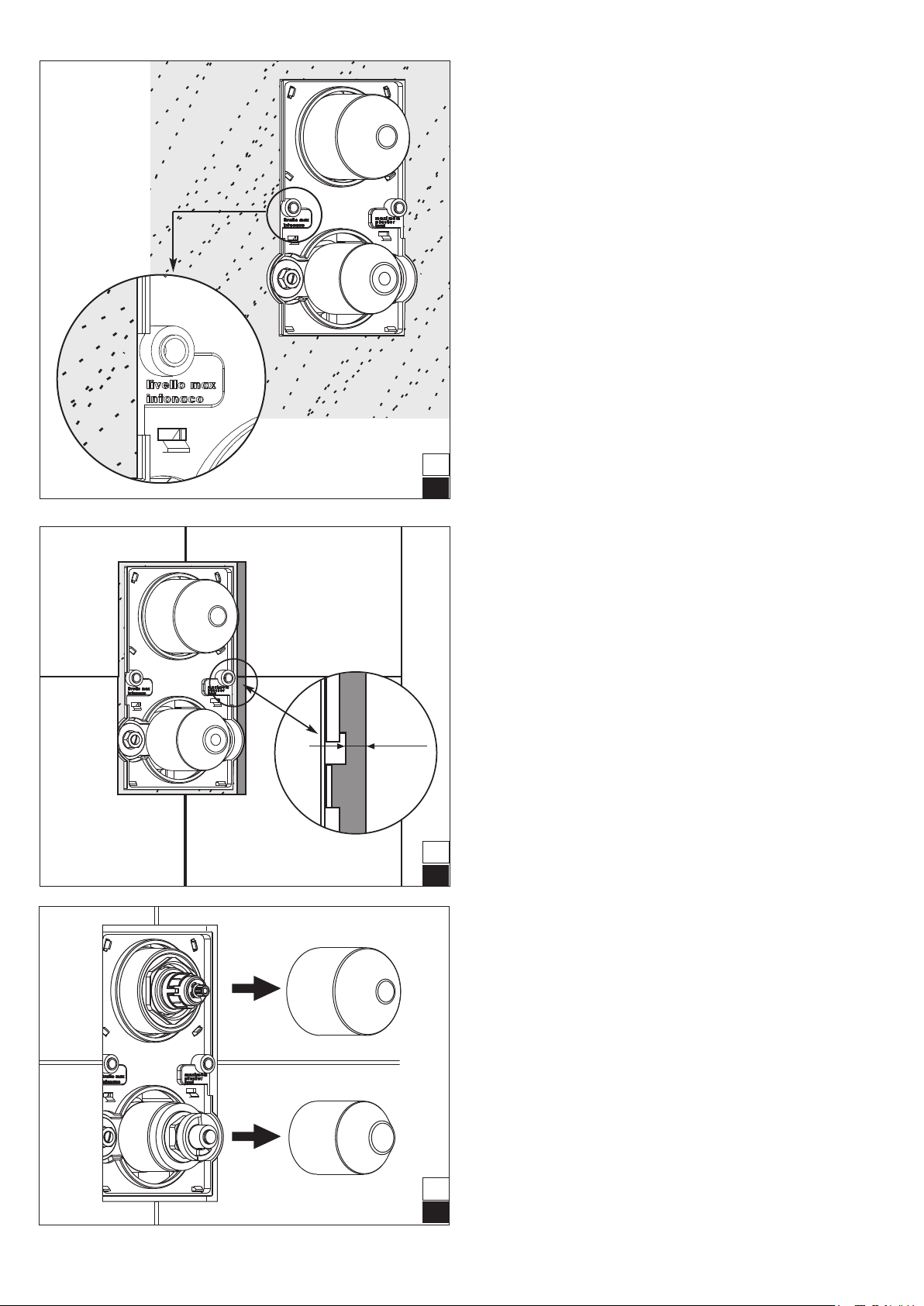

Sigillare rispettando la bolla e la posizione del muro intonacato.
Sulla scatola di contenimento è indicata la posizione massima rispetto
al muro intonacato.
Seal respecting the bubble level and the position of the plastered wall.
The correct position in relation to the plastered wall is indicated on the
plastic box.
Cimenter le mitigeur en regardant le niveau et la position du mur endu-
it. Sur la bôite en plastique blanche est indiquée la position en compa-
raison du mur enduit.
Laut Bilder mit einer Luftblase den Körper versiegeln (beachten Sie
auch die Position der bestrichenen Wand). Auf der Schutzkapsel ist die
position zu der bestrichenen Wand gezeigt.
Cerrar respetando el paralelismo con el suelo y la posición del muro
revocado. Sobre la caja de contenimento es indicada
la posición respeto al muro revocado.
Загерметизировать, соблюдая выравнивание и положение
заштукатуренной стены. На коробке указано максимальное
положение относительно заштукатуренной стены.
Posare le piastrelle. A muro nito e rivestito i perni lettati su cui verrà
agganciata la piastra dovranno risultare meno sporgenti di 3-5 mm.
Place the tiles. When the wall is nished and covered, the screw thread
pins, where the coverplate will be installed, should not project more
than 3-5 mm.
Poser les carreaux. Quand les carreaux sont bien posés verier que les
piéces letées sur le squelles on doit xer la rosáce, doivent sortir du
mur 3-5 mm.
Die Fliesen hinlegen. Als dieWand ferting und ausgelegt ist, müssen die
geschnittene Zapfen,worauf die Rosette montiert wird, weniger als 3-5
mm. Vorstrecken.
Colocar los azulejos. Cuando el muro serà acabado y revestido los per-
nos roscados donde serà enganchada la lastra tendrán que resultar mo-
nos salientes de 3-5 mm.
Выложить плитку. При готовой и облицованной стене резьбовые
штыри, на которые подвешивается плита, не должны выходить
более чем на 3-5 мм.
Rimuovere le protezioni in plastica.
Remove the plastic protections.
Enlever les protections en plastique.
Die plastikschutz wegnehmen.
Quitar las protecciones plásticas.
Снять пластиковую защиту.

8
1
2
11
✐

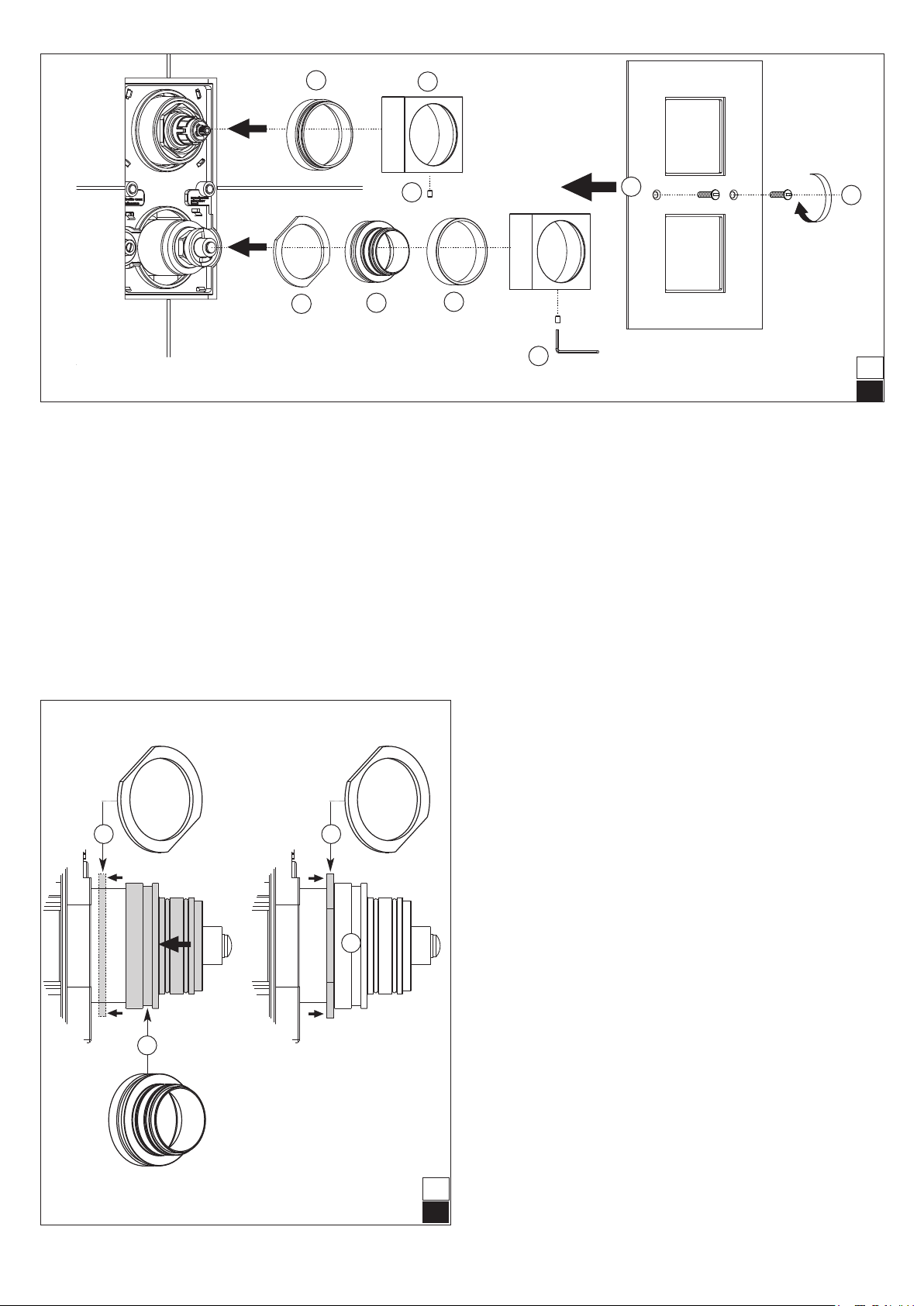

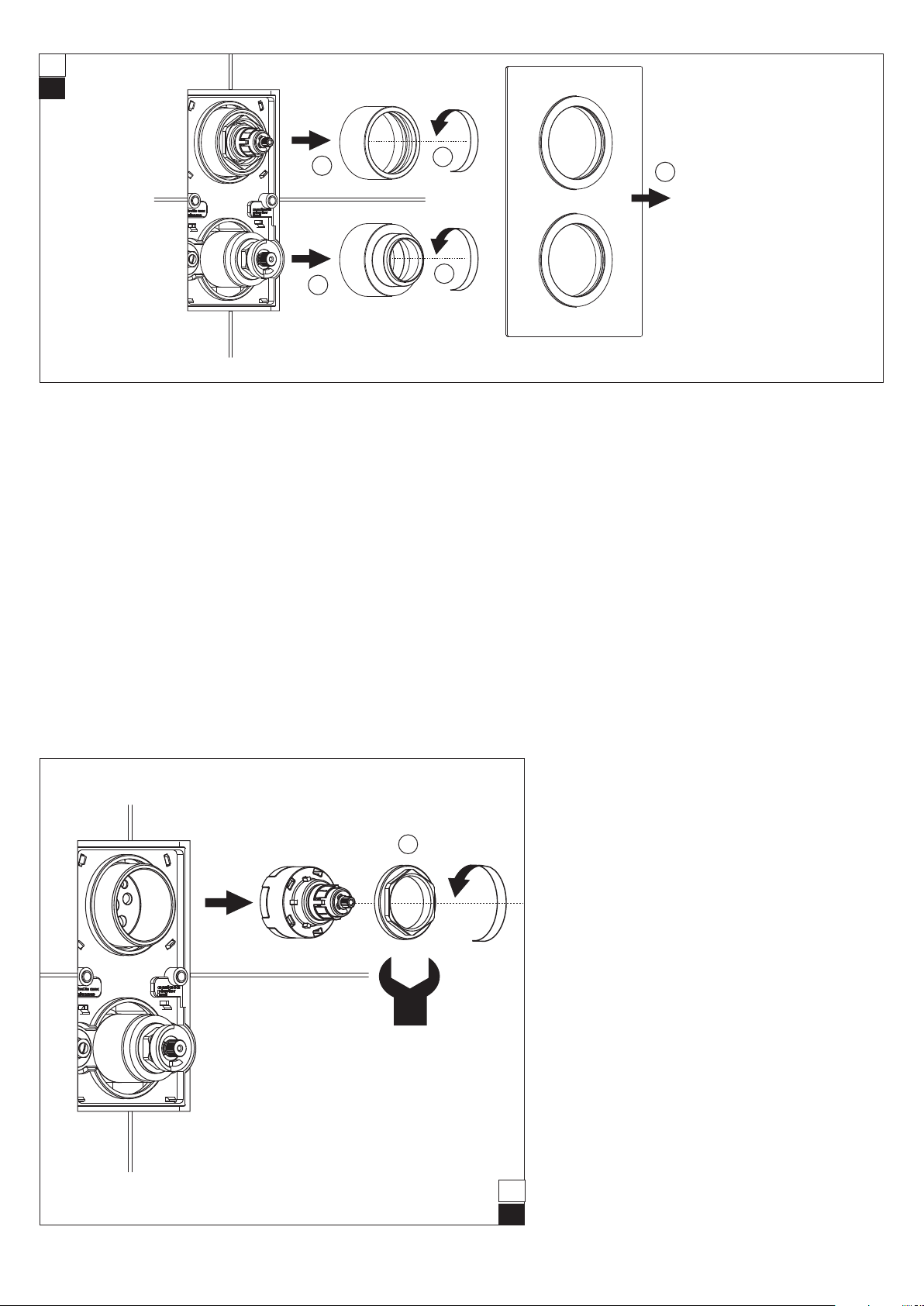

Avvitare le ghiere.
NOTA: per la versione quadra, fare riferimento alla g. 18.
Screw the dress rings.
NOTE: refer to gure 18 for the square version.
Visser les caches écrou.
REMARQUE: pour la version carrée, se référer à la g. 18.
Den Ring anschrauben.
ANMERKUNG: Für die viereckige Ausführung siehe Abb. 18.
Atomillar los casquillos.
NOTA: para la versión cuadrada, consulte la g. 18.
Завинтить круглые гайки.
ПРИМЕЧАНИЕ: для квадратного варианта см.рис. 18.
Applicare la piastra.
Apply the coverplate.
Positionner la rosace.
Die Rosette auegen.
Aplicar la lastra.
Монтировать плиту.

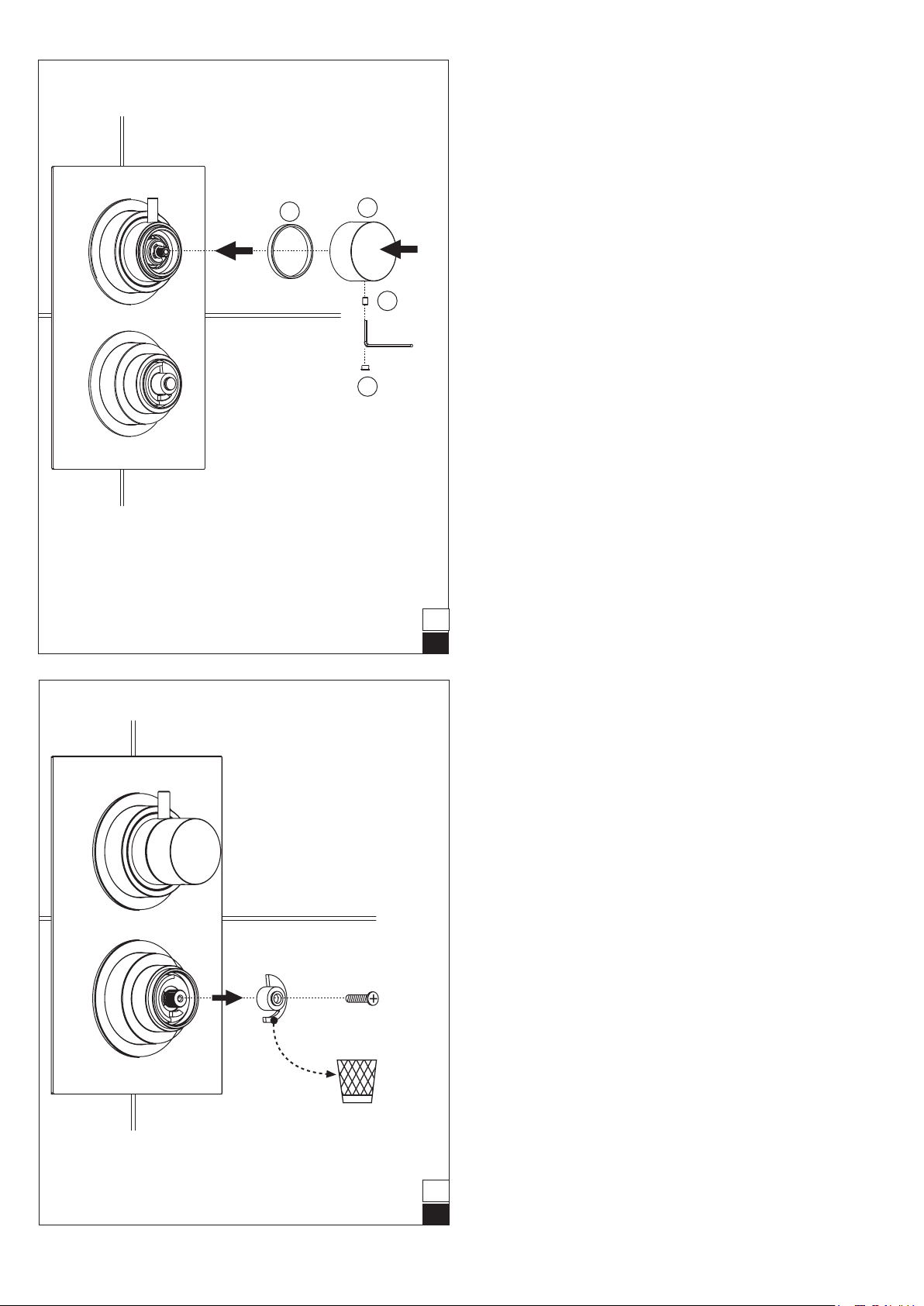

Posizionare la manopola (1) rispetto alla brocciatura cartuccia deviatore. Inserire
l’inserto brocciato (2) sull’asta del deviatore seguito dall’apposito perno (3) di
ssaggio.
Position the knob (1) with respect to the diverter cartridge broaching.
Insert the broached insert (2) onto the diverter rod followed by the proper fa-
stener stud (3).
Positionner la poignée (1) par rapport au brochage du déviateur de la cartouche.
Insérer l’insert broché (2) sur la tige du déviateur puis la cheville (3) de xation
appropriée.
Den Handgri (1) auf die Räumung der Umstellkartusche setzen. Den geräum-
ten Einsatz (2) auf den Schaft des Umstellers setzen und mit dem entsprechen-
dem Bolzen (3) befestigen.
Coloque el mango (1) en relación al brochado del cartucho de la llave de paso.
Introduzca el inserto brochado (2) en la barra de la llave de paso seguido del
correspondiente perno (3) de jación.
Позиционироватьручку(1)относительнопрофиляпатронараспределителя.
Установитьвставкуссоответствующимпрофилем(2)наштокраспределителя
с последующей установкой специального крепежного штыря (3).
12
✐
1
23
13
✐

9
M4
ch 2
12
3
4
14
✐
15
✐
Montare la maniglia vitone (2) preceduta dall’anello antifrizione (1) e s-
sarla con il grano M4 (3) adoperando la chiave ch 2. Mettere l’apposito
coprivite cromato (4).
Mount the valve handle (2) preceded by the anti-friction ring (1), and
secure it by the M4 dowel (3), using the ch. 2 key. Put the proper chro-
mium-plated screw cover into place (4).
Monter la poignée du robinet à pointeau (2) précédée de l’anneau anti-
frottement (1) et la xer avec le grain M4 (3) au moyen de la clé ch 2.
Mettre le cachevis chromé adéquat (4).
Das Oberteil (2) auf dem Anlaufring (1) montieren und mit Stift M4 (3)
mit Hilfe des Schraubschlüssels CH 2 befestigen. Die verchromte Ab-
deckkappe aufsetzen (4).
Monte la manilla del cuerpo (2) precedida por el anillo antifricción (1) y
fíjela con el grano M4 (3) utilizando la llave ch 2. Coloque el cubre tornil-
los cromado correspondiente (4).
Монтироватьручку(2),предварительноустановивантифрикционное
кольцо (1), и закрепить посредством установочного винта M4 (3)
при использовании ключа ch 2. Позиционировать специальную
хромированную накладку для винта (4).
Svitare la vite con taglio a croce che tiene in posizione il particolare in
plastica rossa (indicato dalla freccia) riferimento della temperatura a 38°.
Togliere il particolare rosso senza muovere o spostare la parte bianca.
Unscrew the cross screw which keeps the red plastic particular xed
(indicated by the arrow) temperature reference 38°. Remove the red
particular without moving the white part.
Enlever la vis coupée à croisillon qui xe la piéces en rouge (indiqué par
la éche) référence de la température a 38°. Enlever la piéce en rouge
sans enlever la partie blanche.
Die Kreuzförmige Schraube lösen, die den roten Plastikeinsats (durch
eine Pfeile gekennzeichnet) hält. Sicherheitssperre auf 38° C. Den roten
Einsatz wegnehmen, ohne den weiß Teil zu bewegen.
Destornillar el tornillo a cruz que tiene jado el particular en plàstico
rojo (indicado por la echa) referencia de la taradura a 38°. Quitar el
particular rojo sin mover la parte blanca.
Отвинтить винт с крестообразным шлицем, который удерживает
в положении красный пластиковый элемент (указанный стрелкой)
контрольной температуры 38°. Снять красный элемент, не снимая
или перемещая белую часть.

10
Inserire il perno (1) per il ssaggio maniglia. Applicare la maniglia con
perno mobile rosso (2) rivolto verso l’alto in corrispondenza dei 38° sen-
za ruotare l’asta della cartuccia. Fissare la maniglia tramite chiave ch 2 in
dotazione. Mettere l’apposito coprivite cromato (3).
Insert the pin (1) for fastening the handle. Attach the handle with the
red movable pin (2) facing up at 38°, without rotating the cartridge
rod. Fix the handle into place by the ch.2 key supplied. Put in place the
proper chromiumplated screw cover (3).
Insérer la cheville (1) pour la xation de la poignée. Appliquer la poi-
gnée avec la cheville mobile rouge (2) tournée vers le haut à 38° sans
tourner la tige de la cartouche. Fixer la poignée au moyen de la clé ch 2
fournie avec l’équipement. Mettre le cache-vis chromé adéquat (3).
Den Bolzen (1) zur Gribefestigung einsetzen. Den Gri mit dem be-
weglichen roten Bolzen (2) nach oben gerichtet und in einem Winkel
von 38° aufsetzen, ohne dabei die Spindel der Kartusche zu drehen,
und dann mit dem mitgelieferten Schlüssel CH 2 anschrauben. Die ver-
chromte Abdeckung (3) anbringen.
Introduzca el perno (1) para jar la manilla. Inserte la manilla con el per-
no móvil rojo (2) colocado hacia arriba 38º sin girar la barra del cartu-
cho. Fije la manilla utilizando la llave ch 2 que se suministra. Coloque el
cubre tornillos cromado correspondiente (3).
Вставить штырь (1) для крепления ручки. Установить ручку с
красным подвижным штырем (2), обращенным вверх в соответствии
с 38°, не поворачивая шток патрона. Закрепить ручку посредством
ключа ch 2, предоставленного в комплектации. Позиционировать
специальную хромированную накладку для винта (3).
A questo punto il montaggio può considerasi completato.
At this point the assembly can be considered as completed.
A cette étape, le montage peut être considéré comme terminé.
Damit ist die Montage abgeschlossen.
En este momento, se puede considerar que el montaje ha nalizado.
Теперь монтаж может считаться завершенным.
ch 2
2
3
1
16
✐
17
✐

11
M4
M4
ch 2
12
3
456
7
89
4 4
5
5
18
✐
19
✐
Per l’assemblaggio della versione quadra attenersi alle speciche del-
le pagine seguenti. In gura sono numerate le parti in progressione di
montaggio.
For the assembly of the square version, follow the specic instructions
on the following pages. In the gure each part is given a number accor-
ding to the assembly sequence.
Pour l’assemblage de la version cadre, se conformer aux spécications
des pages suivantes. Sur la gure sont numérotées les parties en pro-
gression du montage.
Bei der Montage der viereckigen Version die Anweisungen auf den Vor-
seiten folgenden. Die Montage-Reihenfolge wird
in der Abbildung durch die Nummerierung wiedergegeben.
Para el montaje de la versión cuadrada, consulte las especicaciones de
las páginas siguientes. En la gura, se enumeran en orden las acciones
que se deben realizar para el montaje.
Для монтажа квадратной модели придерживаться спецификаций,
приведенных на следующих страницах. На рисунке пронумерованы
детали в последовательности монтажа.
Avvitare la ghiera (4). Avvitare il cappellotto 5 no alla battuta
del corpo. Portare a riscontro la ghiera (4) con la base del particolare(5)
Screw the ring nut (4). Screw on the cap nut (5) until tight against the
mixer body. Match the ring nut (4) with the base of the part.
Visser la bague (4). Visser l’embout (5) jusqu’à rencontrer la butée du
corps mitigeur. Positionner la bague (4) à la base de ce détail (5).
Die Kopfmutter (4) anschrauben. Den Deckel (5) bis zum Anschlag des
Mischer-Körpers anschrauben. Die Kopfmutter (4) entsprechend der
Basis des Details (5) positionieren.
Apriete la tuerca (4). Apriete la tuerca de apriete (5) hasta el ajuste del
cuerpo del mezclador. Comprobar la tuerca (4) con la base del elemento
(5).
Завинтить круглую гайку (4). Завинтить колпачок 5 до упора о корпус.
Привести до упора круглую гайку (4) с основанием детали (5)

12
In gura sono numerate le parti in progressione di montaggio.
In the gure each part is given a number according to the assembly
sequence.
Sur la gure sont numérotées les parties en progression du montage.
Die Montage-Reihenfolge wird in der Abbildung durch die Nummerie-
rung wiedergegeben.
En la gura, se enumeran en orden las acciones que se deben realizar
para el montaje.
На рисунке пронумерованы элементы в последовательности
монтажа.
M4
M4
ch 2
12
3
456
7
89
6
7
Ø
10
11 12
13
14
15
10
19
18
17
16
ch 2
ch 2
M4
M4
20
✐
21
✐
Posizionare i particolari (6) e (7) man-
tenendo riferiti tra loro i Ø indicati per
permettere il serraggio con il grano
M4.
Position the parts (6) and (7) keeping
the indicated Ø concentric, to allow lo-
cking by the M4 dowel.
Positionner les détails (6) et (7) en
maintenant en relation les diamètres
Ø indiqués an de permettre le serrage
avec le grain M4.
Die Details (6) und (7) unter Einhaltung der angegebene Durchmesser
so positionieren, um die Befestigung durch den Stift M4 zu ermögli-
chen.
Coloque los elementos (6) y (7) manteniendo relacionados entre ellos
los Ø indicados para permetir el ajuste con el grano M4.
Позиционироватьэлементы(6)и(7),всоответствиисихуказанными
Ø для возможности затяжки посредством установочного винта
M4.

13
MANUTENZIONE
MAINTENANCE
ENTRETIEN
WARTUNG
MANTENIMIENTO
ОБСЛУЖИВАНИЮ

14
2
2
3
3
EN
FR
DE
1
42 mm
1
22
✐
23
✐
Dopo aver chiuso l’alimentatore generale dell’acqua è possibile esegui-
re lavori di manutenzione e sostituzione. Procedere allo smontaggio
delle parti esterne in sequenza inversa rispetto a quella descritta. Una
volta tolta la piastra sarà possibile eettuare diverse operazioni.
After closing the general water supply unit, maintenance and repla-
cement works can be carried out. For the disassembly of the external
parts, follow in reverse sense the sequence above. Once the plate has
been removed, it will be possible to carry out dierent works.
Après avoir fermé l’alimentateur général de l’eau, il est possible d’eec-
tuer les travaux d’entretien et de remplacement. Procéder au démonta-
ge des parties externes en séquence inverse par rapport à celle qui est
ici décrite. Une fois la plaque ôtée, il sera possible d’eectuer diérentes
opérations.
F ü r Wa r t u n g s a r b e i t e n d e n Wasserhaupthahn schließen.
Das Zerlegen erfolgt in umgekehrte Reihenfolge wie die oben beschrie-
benen Montage. Nach Entfernung der Abdeckplatte sind verschiedene
Eingrie möglich.
Después de haber cerrado el alimentador general del agua, es posible
realizar operaciones de mantenimiento y sustitución. Desmonte las
partes externas siguiendo las indicaciones, pero en sentido contrario
a las descritas para el montaje. Una vez quitada la placa, será posible
llevar a cabo diferentes operaciones.
После закрытия главного блока подачи воды можно выполнить
работы обслуживания и замены. Произвести демонтаж внешних
частей в обратной последовательности относительно описанной.
После снятия плиты можно выполнить различные операции.
Per togliere la cartuccia deviatore svitare la ghiera (1) con
una chiave esagonale 42 ed estrarre la parte da sostituire.
To remove the diverter cartridge, unscrew the ring nut
(1) by a hexagon key ch. 42, and remove the part to be
replaced.
Pour ôter la cartouche du déviateur, dévisser la bague (1)
avec une clé hexagonale ch 42 et extraire la partie qui doit
être remplacée.
Zum Entfernen der Umstellkartusche die Kopfmutter (1)
mit einem Sechskantschlüssel CH 42 aufschrauben und
die auszuwechselnde Kartusche herausziehen.
Para quitar el cartucho de la llave de paso, aoje la tuerca
(1) con una llave hexagonal ch 42 y extraiga la parte que
debe sustituir.
Для снятия патрона распределителя отвинтить
круглую гайку (1) посредством шестигранного ключа
42 и извлечь заменяемый элемент.

15
26 mm
13 mm
x2
24
✐
25
✐
Sostituzione della cartuccia termostatica utilizzando una chiave esago-
nale da 26 mm con rotazione antioraria. Procedere a ritroso per il ri-
montaggio.
Replacement of the thermostatic cartrige through a 26 mm hexagonal
key with counterclock wise rotation. Proceed back words to reassem-
ble.
Changement de la cartouche thermostatique en utilisant una clè exa-
gonale de 26 mm en sans antihoraire. Proceder à l’invers pour le remon-
tage.
Die Thermostat-Kartusche durch einen Sechskantschllussed von 26
mm mit Linksdrehung ersetzen. Für die Wiedermontage rückwafts vor-
gehen.
Sustitución del cartucho termostà tico utilizando una ilave hexàgonal
de 26 mm con movimento antihorario. Proceder al contrario por re-
montaje.
Произвести замену термостатического патрона при использовании
шестигранного ключа на 26 мм путем поворачивания против
часовой стрелки. Действовать в обратном порядке для повторного
монтажа.
Pulizia dei ltri e verica delle valvole antiritorno utilizzando una
chiave esagonale da 13 mm con rotazione antioraria.
La presenza di impurità nel ltro può ridurre l’erogazione d’acqua.
Procedere a ritroso per il rimontaggio.
Filters’ cleaning and check of the nonreturn valves through a 13
mm hexagonal key with counterclock wise rotation. Impurities in
the lter may reduce the water supply. Proceed backwards
to reassemble.
Nettoyer les ltres et les clapets antiretour avec une clé exagonale
de 13 mm en sens antihoraire. Des impuritées presentes dans les
ltres peuvent reduire le débit. Proceder à l’invers pour le montage.
Schmutzfänger spülen und Ruckußverhinderer durch einen Se-
chskantschlüssel von 13 mm mit Linksdrehung prüfen Die Anwe-
senheit von Unreinheiten im Schmutzfänger kann der Wasserau-
slauf vermindern. Für dei Wiedermontage rückwarts vorgehen.
llimpieza de lor ltros y comprobación de las valvulas de no re-
torno utilizando una ilave hexàgonal de 13 mm con movimiento
antihorario. La presencia de impureza en el ltro puede reducir la
erogación del agua. Proceder al contrario por el remontaje.
Очистка фильтров и проверка обратных клапанов при
использовании шестигранного ключа на 13 мм путем
поворачивания против часовой стрелки. Наличие загрязнений
в фильтре может привести к снижению подачи воды.
Выполнить действия в обратном порядке для повторного
монтажа.
