Jaeger 12500628 User manual

/Seite 1/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Anhängerkupplung / 7-polig / 12 Volt / ISO 1724
Electric wiring kit for towbars / 7-pin / 12 Volt / ISO 1724
Faisceau pour attelage / 7 broches / 12 Volt / ISO 1724
Cablaggio elettrico per ganci di traino / 7 poli / 12 Volt / ISO 1724
Kits eléctricos para enganches de remolques / 7 pins / 12 Volt / ISO 1724
Elektro-inbouwset voor aanhangerkoppeling / 7-polig / 12 Volt / ISO 1724
Montagehandleiding
D
F
E
GB
I
NL
PEUGEOT/OPEL
No. 12500628
3008 10/16 5008 06/17 Grandland X 10/17

/Seite 2/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
Vor Montagebeginn:
- Die aktuellen Herstellervorgaben beachten!
- Die Einbauanleitung komplett durchlesen und zwingend beachten!
- Dieses Produkt ist nur für linksgelenkte (LHD) Fahrzeuge geeignet!
- Bei Fremdverwendung oder Veränderung des Produktes erlischt jeglicher Anspruch auf Einbauunterstützung und Gewährleistung!
Änderungen bezüglich Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und Abbildungen sind unverbindlich.
Der in Deutsch gehaltene Text in dieser Einbau-Anleitung ist bindend!
Für technische bzw. elektronische Änderungen, sowie Softwareupdates, welche nach erstmaliger Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt
werden und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Je nach Art des im E-Satz verwendeten Anhängermoduls ist eine Interaktion mit dem Fahrzeugbordnetz nur eingeschränkt oder
gar nicht möglich. Mit den spezifischen Diagnosesystemen der Fahrzeughersteller kann nicht auf modulinterne Fehlerspeicher
zugegrien werden.
Fehlerprotokolle in Bezug auf Anhängerbetrieb, die während eines Prüfprozesses mit den Diagnosesystemen der Fahrzeughersteller
generiert werden, sind mitunter auf eine nicht ordnungsgemäße Freischaltung für Anhängerbetrieb zurückzuführen.
WICHTIG! D
Wir empfehlen
die Auswertung der fahrzeugseitigen Fehlerspeicher sowie ggf. die Instandsetzung aller gelisteten Defekte vor
Beginn aller Montagearbeiten!
das Anhängermodul ggf. vom Leitungssatz zu trennen und den Diagnoseprozess noch einmal zu starten!
die Fehlersuche bei Funktionsproblemen auf max. 0,5 Stunden zu begrenzen und sich danach an unsere Hotline zu wenden!
HOTLINE
[phone]
[email protected]
Before starting the installation:
- Pay attention to the latest manufacturer's specifications!
- Read the complete installation instructions and follow these at all costs!
- This product is only designed for left-hand drive (LHD) vehicles!
- If the product is used for a dierent purpose or modified, any entitlement to support during the installation and the warranty will be forfeited!
Subject to changes with respect to design, equipment, colour and error. All of the data and illustrations are without obligation.
The German text in these installation instructions is binding!
We can assume no warranty or guarantee for technical and electrical modifications or software updates carried out by the vehicle
manufacturer following the initial commissioning of the electric kit and which, for example, may lead to malfunctions in the trailer
socket or its peripheral equipment!
Depending on the type of trailer module used in the electric kit, interaction with the vehicle's electrical system may be limited
or even impossible. The error memory inside the module cannot be accessed with the specific diagnostic system of the vehicle
manufacturer.
Error logs relating to the trailer mode that are generated during a test process with the vehicle manufacturer's diagnostic system
are sometimes due to an incorrect activation for the trailer mode.
IMPORTANT! GB
We recommend
an analysis of the vehicle's error memory and possibly the repair of all listed faults before the start of the installation!
possibly disconnecting the trailer module from the lead set and re-starting the diagnosis process!
limiting troubleshooting in the event of malfunctions to a max. of 0.5 hours and then contacting our hotline!
HOTLINE
[phone]
[email protected]
Avant de commencer le montage:
- Respecter les consignes actuelles du constructeur!
- Lire la notice d’installation en entier et en tenir rigoureusement compte!
- Ce produit convient uniquement pour les véhicules avec conduite à gauche (LHD)!
- Tout autre usage ou modification du produit entraîne l’annulation de toute prétention à une assistance pour le montage ainsi qu’à la garantie!
Sous réserve de modifications sur le plan de la construction, de l’équipement, de la couleur ainsi que d’erreurs. Toutes les informations
et illustrations sont fournies sans engagement. Le texte en allemand dans cette notice d’installation fait foi!
Nous déclinons toute responsabilité pour les modifications techniques ou électroniques, ainsi que pour les mises à jour logicielles réalisées après la mise en service initiale
du kit électronique du constructeur du véhicule et pouvant provoquer par exemple des dysfonctionnements de la prise de courant de la remorque ou de sa périphérie!
Suivant le type de module de remorque utilisé dans le kit électronique, une interaction avec le réseau de bord du véhicule n’est pas
possible ou ne l’est que dans certaines limites. Il est impossible d’accéder aux mémoires d’erreurs internes avec les systèmes de
diagnostic spécifiques des constructeurs de véhicules.
Les procès-verbaux d’erreurs concernant le fonctionnement de la remorque qui ont été générés durant un processus de contrôle
avec les systèmes de diagnostic des constructeurs de véhicules sont parfois attribuables à une activation non conforme pour le
fonctionnement de la remorque.
IMPORTANT! F
Nous recommandons
d’analyser les mémoires d’erreurs du véhicule ainsi qu’éventuellement de réparer toutes les défaillances mentionnées
avant le commencement de tous les travaux de montage!
de séparer le module remorque le cas échéant du jeu de câbles et de remettre en marche encore une fois le processus
de diagnostic!
de limiter la recherche d’erreurs à 0,5 h maximum en cas de problèmes de fonctionnement et de s’adresser ensuite à
notre hotline!
HOTLINE
[phone]
[email protected]

/Seite 3/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
Prima dell'inizio del montaggio:
- Si prega di osservare tassativamente le indicazioni attuali del costruttore!
- Leggere integralmente e attenersi alle istruzioni di montaggio!
- Questo prodotto è adatto solo a veicoli con la guida a sinistra (LHD)!
- In caso di utilizzo scorretto o modifica del prodotto, decade ogni diritto di supporto al montaggio e di garanzia!
Con riserva di modifiche strutturali, di dotazione, colore ed errori. Tutti i dati e le figure non sono vincolanti. Il testo in tedesco in queste
istruzioni di montaggio è vincolante!
Non concediamo alcuna garanzia per modifiche tecniche o elettroniche, aggiornamenti software che dopo la prima messa in funzione del gruppo elettronico vengono
eettuate dal costruttore del veicolo e, ad esempio, possono causare malfunzionamenti della presa del rimorchio o delle sue periferiche!
A seconda del tipo di modulo rimorchio utilizzato nel gruppo elettronico, l'interazione con la rete di bordo del veicolo è possibile
solo parzialmente o non è aatto possibile. Con i sistemi di diagnosi specifici dei costruttori di veicoli, non è possibile accedere
alla memoria errori interna al modulo.
I protocolli di errore riferiti al funzionamento con rimorchio, generati durante un processo di collaudo con i sistemi di diagnosi dei
costruttori di veicoli, sono da ricondurre, tra l'altro, a un'attivazione non corretta per funzionamento con rimorchio.
IMPORTANTE! I
Consigliamo
di eettuare assolutamente l'analisi della memoria errori sul veicolo ed eventualmente la riparazione di tutti i difetti
riscontrati, prima di iniziare qualsiasi lavoro di montaggio;
di scollegare eventualmente il modulo rimorchio dalla serie di cavi e di avviare nuovamente il processo di diagnosi;
di limitare la ricerca errori in caso di problemi di funzionamento a max. 0,5 ore, quindi di rivolgersi al nostro numero verde.
HOTLINE
[phone]
[email protected]
Antes de comenzar el montaje:
- ¡Observar las especificaciones actuales del fabricante!
- ¡Leer las instrucciones de montaje por completo y seguirlas sin falta!
- ¡Este producto solo es apto para vehículos con volante a la izquierda (LHD)!
- ¡El uso fuera de este ámbito o la modificación del producto supone la extinción de cualquier derecho de asistencia técnica para el
montaje y garantía!
Queda reservado el derecho a realizar modificaciones constructivas, de equipamiento y color y de posibles errores. Todos los datos e
ilustraciones se entienden sin compromiso. ¡La versión vinculante de estas instrucciones de montaje es la original en lengua alemana!
¡No asumiremos garantía alguna por modificaciones técnicas y/o electrónicas o actualizaciones de software que se lleven a cabo después de la primera puesta en servicio
del kit eléctrico por parte del fabricante del vehículo y que puedan dar lugar, por ejemplo, a fallos de funcionamiento de la base eléctrica para el remolque o los periféricos!
En función del tipo de módulo para remolques CFC utilizado en el kit eléctrico no se podrá interactuar con el sistema eléctrico de
a bordo o solo de forma limitada. Los sistemas de diagnóstico específicos de los fabricantes de vehículos no permiten el acceso
a las memorias de fallos internas del módulo.
Los protocolos de fallos referidos al servicio con remolque, que se generen con sistemas de diagnóstico de los fabricantes de
vehículos durante un proceso de inspección, a veces son el resultado de un desbloqueo incorrecto para el servicio con remolque.
¡IMPORTANTE! E
Recomendamos:
¡evaluar las memorias de fallos del vehículo y eliminar, en caso dado, todos los defectos enumerados antes de
comenzar los trabajos de montaje!
¡separar el módulo para remolques del juego de cables en caso dado y volver a iniciar el proceso de diagnóstico!
¡limitar la búsqueda de fallos en caso de problemas de funcionamiento a un máximo de 0,5 horas y acudir entonces
a nuestra línea de atención!
HOTLINE
[phone]
[email protected]
Voordat u begint te monteren:
- Raadpleegt u eerst de actuele richtlijnen van de producent!
- Leest u de instructies voor de installatie helemaal door en volg de aanwijzingen nauwgezet op!
- Dit product is alleen geschikt voor voertuigen met een stuur aan de linkerzijde!
- Wanneer het product wordt gewijzigd of niet op correcte wijze wordt gebruikt, vervallen alle garanties en alle rechten op ondersteuning
bij de inbouw.
Aan deze informatie en afbeeldingen kunnen geen rechten worden ontleend. Wijzigingen voorbehouden ten aanzien van constructie,
uitrusting, kleur en/of eventuele misrekening/vergissing. De Duitstalige tekst van deze gebruiksaanwijzing is bindend!
Wij dragen geen enkele aansprakelijkheid voor technische en/of elektronische wijzigingen alsmede software-updates die worden verricht na de eerste inbedrijfstelling van
de elektrische set door de autofabrikant en die bijvoorbeeld leiden tot fouten in het functioneren van de aanhangerstekkerdoos en/of de randapparatuur!
Afhankelijk van de soort aanhangermodule die in de elektrische set wordt gebruikt, kan de de interactie met het voertuignetwerk
beperkt of zelfs onmogelijk zijn. Met de specifieke diagnostische systemen van de autofabrikant is geen toegang mogelijk tot
foutenlogboeken die zich in de module zelf bevinden.
Foutrapportages ten aanzien van de werking van de aanhanger, die kunnen worden gegenereerd tijdens testprocedures door
het diagnostische systeem van de autofabrikant, zijn soms te herleiden tot een incorrecte aansluiting en/of activering van het
aanhangersysteem.
BELANGRIJK! NL
Wij raden u aan
de foutrapportages van uw voertuig te inspecteren, en de nodige reparaties te verrichten, voor aanvang van elk montagewerk!
uw aanhangermodule indien nodig los te koppelen van de kabelset, waarna u de diagnoseprocedure opnieuw opstart!
in geval van functionele problemen niet langer dan een half uur te zoeken naar een fout, maar contact op te nemen
met onze hotline!
HOTLINE
[phone]
[email protected]

/Seite 4/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017

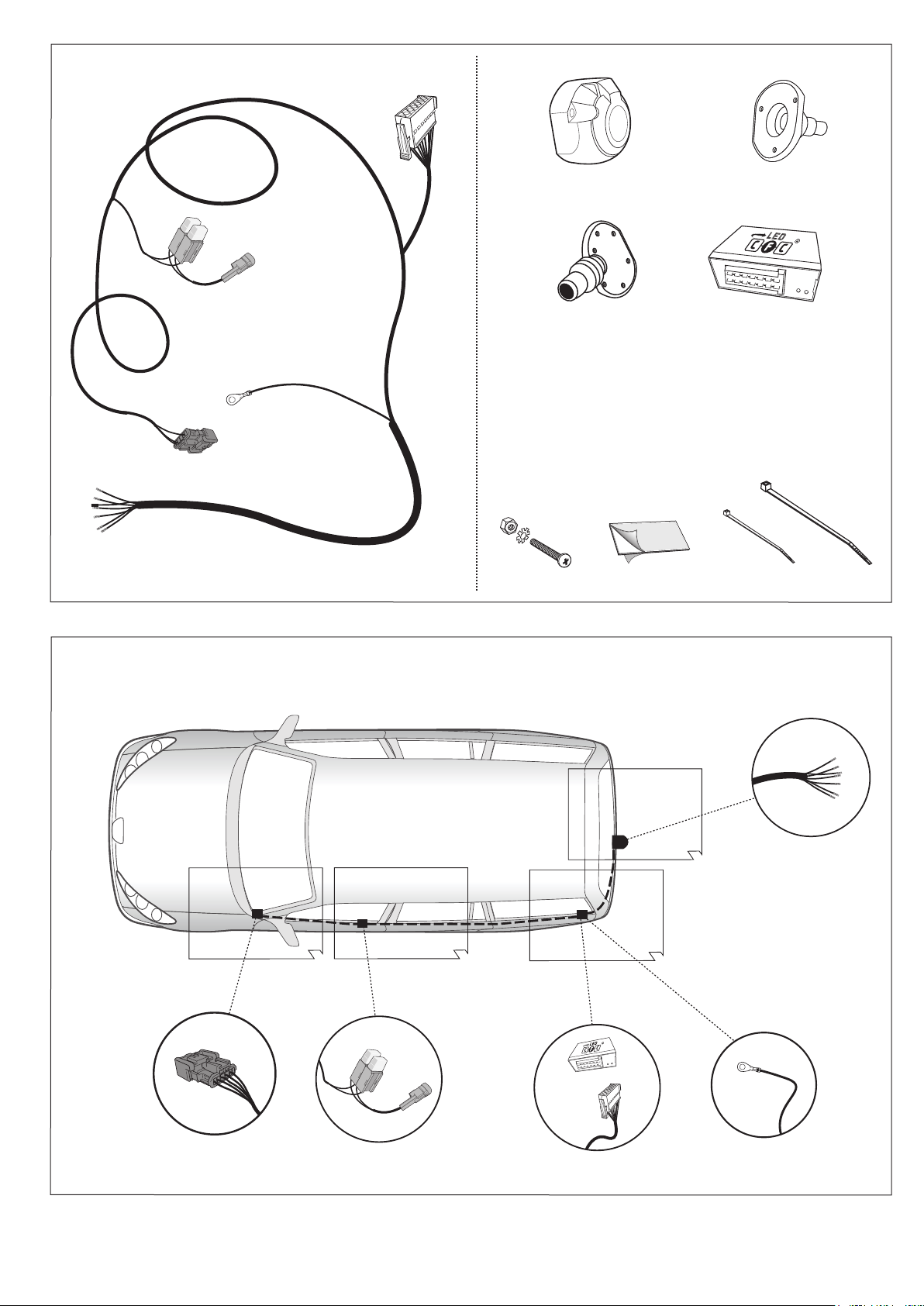

3x 10x 5x
2x
8-12
6, 13-14
16
19

/Seite 5/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
1
Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
Um Störungen und Schäden
am Bordnetz zu vermeiden,
mussdie Massepolklemme
unbedingt vor Beginn aller
Arbeitenvon der
Fahrzeugbatterie getrennt
werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-
Datenbus kann bei nicht
abgeklemmter Batterie sowohl
das Anhängermodul als auch
das fahrzeugseitige
Bordnetzsteuergerät
beschädigt werden!
Bitte Herstellervor-schriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
¡Para evitar fallos y defectos
en el sistema eléctrico de a
bordo es imprescindible
separar al terminal de puesta
a tierra de la batería del
vehículo antes de reali-zar
cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus
de datos CAN puede
estropearse tanto el módulo
para remolques como el
regulador del sistema eléctrico
de a bordo del vehículo si no
se ha desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
In order to avoid mal-functions
and damage to the vehicle’s
electrical system the earth
terminal mustbe
disconnected from the
vehicle’s battery before
starting work!
Both the trailer module and
the vehicle’s control unit for
the electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not
disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dys-
fonctionnement ou endom-
magement du circuit de bord,
il est indispensablede
débrancher la pince de masse
de la batterie du véhicule
avant le début de toute
opération!
En particulier s’il s’agit de
travaux et de branchements
eectués sur le bus de
données CAN, si la batterie
n’est pas débranchée, le
module remorque aussi bien
que le dispositif de commande
de circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les
directives du fabricant lors du
branchement et du
débranchement de la batterie
du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deveessere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori
e gli allacciamenti al bus di
dati CAN, se la batteria non è
scollegata si possono
danneggiare sia la centralina
rimorchio, sia la centralina
della rete di distribuzione
elettrica del veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del
veicolo!
Om storingen en schade aan de
elektrische bedrading te
vermijden moetde
massapoolklem absoluut vóór
aanvang van alle
werkzaamhedenworden
losge-koppeld van de
voertuigaccu!
Vooral bij werkzaamheden aan
en aansluitingen op de CAN-
databus kan zowel de
aanhangermodule als de
voertuigzijdige regeleenheid
voor de elektrische installatie
beschadigd worden, als de accu
niet ontkoppeld is!
Fabrieksvoorschriften bij het
vast- en loskoppelen van de
voertuigaccu in acht nemen
a.u.b.!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
MANUAL
Die Kühlerleistung des
Fahrzeuges muß bei Nachrüstung
einer Anhängerkupplung
möglicherweise erhöht werden!
Bitte unbedingt
Herstellerangaben beachten!!
Co
Co
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling! You must observe
the manufacturer's
instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque celui
est équipé ultérieurement d’un
attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di rareddamento
del veicolo, quando si applica un
gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare
tassativamente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar un
acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!

/Seite 6/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
a
b
2
3.
4. 5.
1.
2.
6.

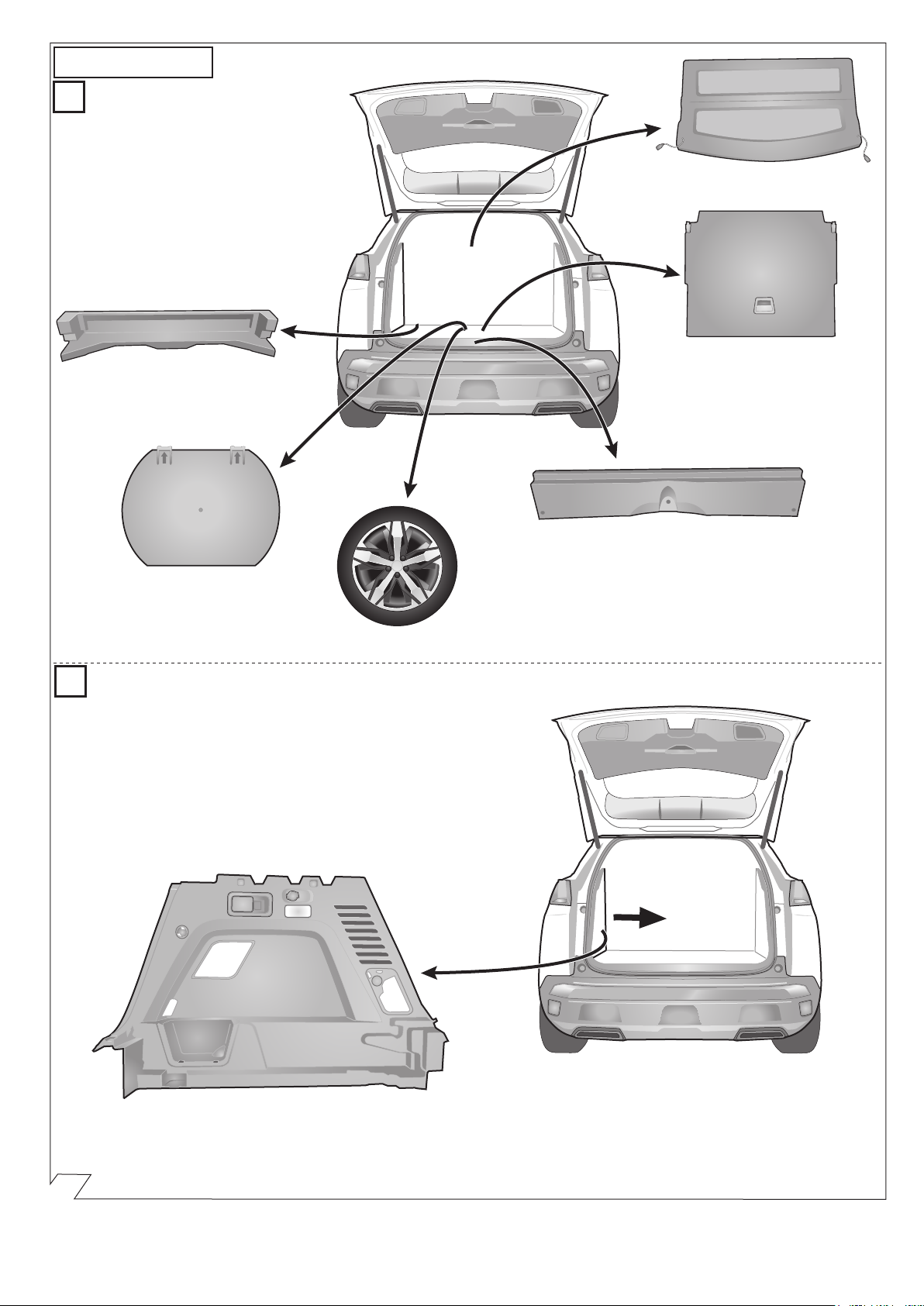

Peugeot 3008

/Seite 7/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
3.
1.
2.
a
b
3

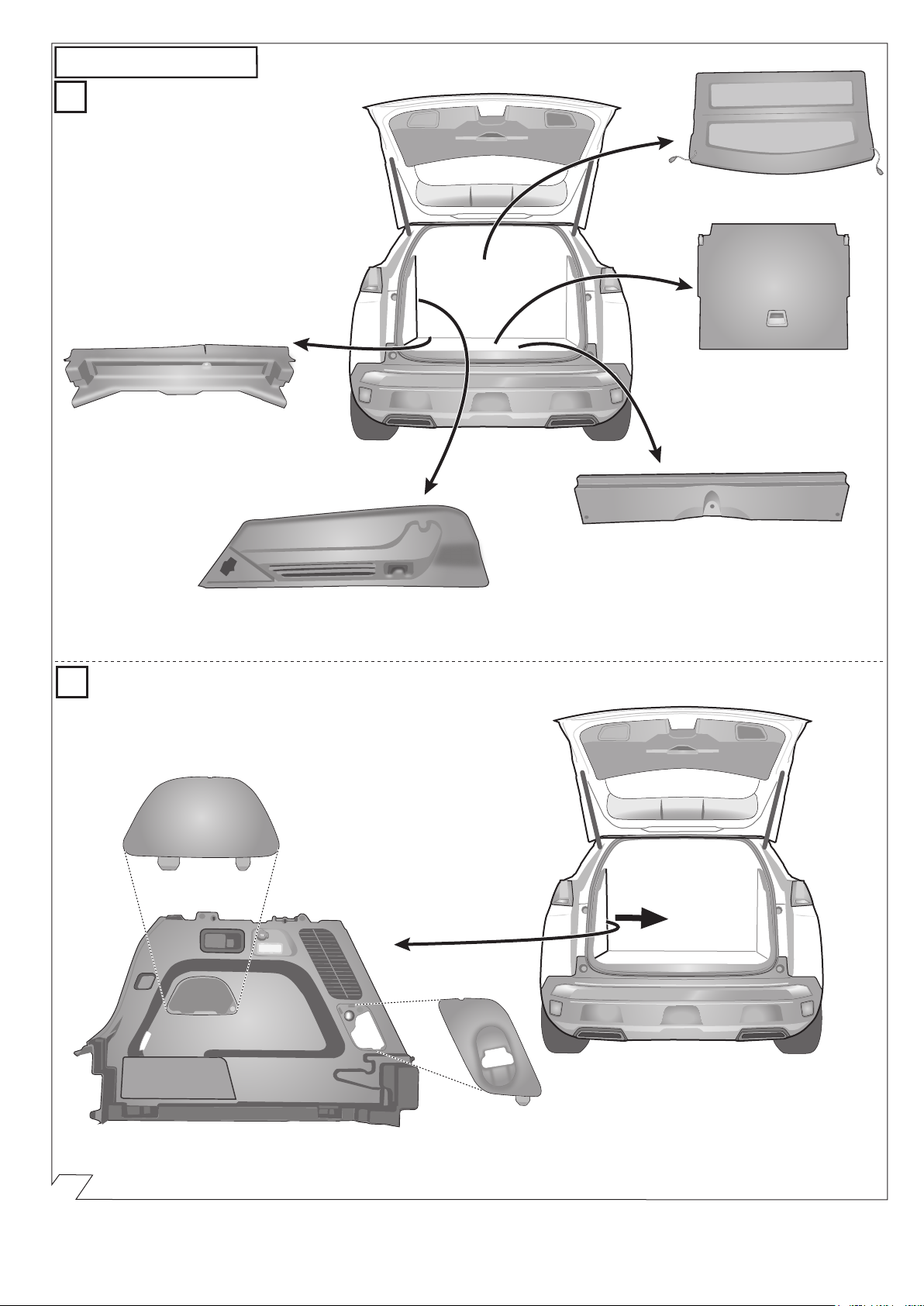

Peugeot 5008

/Seite 8/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
Opel Grandland X
a
b
4
3.
1.
2.
4.
5.

/Seite 9/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
9
8
7
5
6
D FGB I
E
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr
ó
n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R
ød
R
ød
R
öd
Verde Groen Gr
øn
Gr
ønt
Gr
ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor-de-Rosa
Paars Pink Pink Rosa
Azul Blauw Bl
å
Bl
ått
Bl
å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr
å
Gr
ått
Gr
å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre
ä
Zelená Z
öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R
ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S
árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL
Czarny
Czerwony
Zielony
Pomaran-
czowy
Fioletowy
R
ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová

/Seite 10/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
1/L
6/54
5/58-R 7/58-L
4/R
3/31
2/54g
ISO 1724
5/58-R
6/54
1/L
4/R
2
3/31
BK/WT
WT
BK/GN
BR
GY/RD
BK/RD
7/58-L
GY/BK
21W
42W
21W
52W
63W
52W
Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
11
10
12
13
X00000000
ooooooooooooooooo
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note
informations
in picture 1!
14

/Seite 11/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017

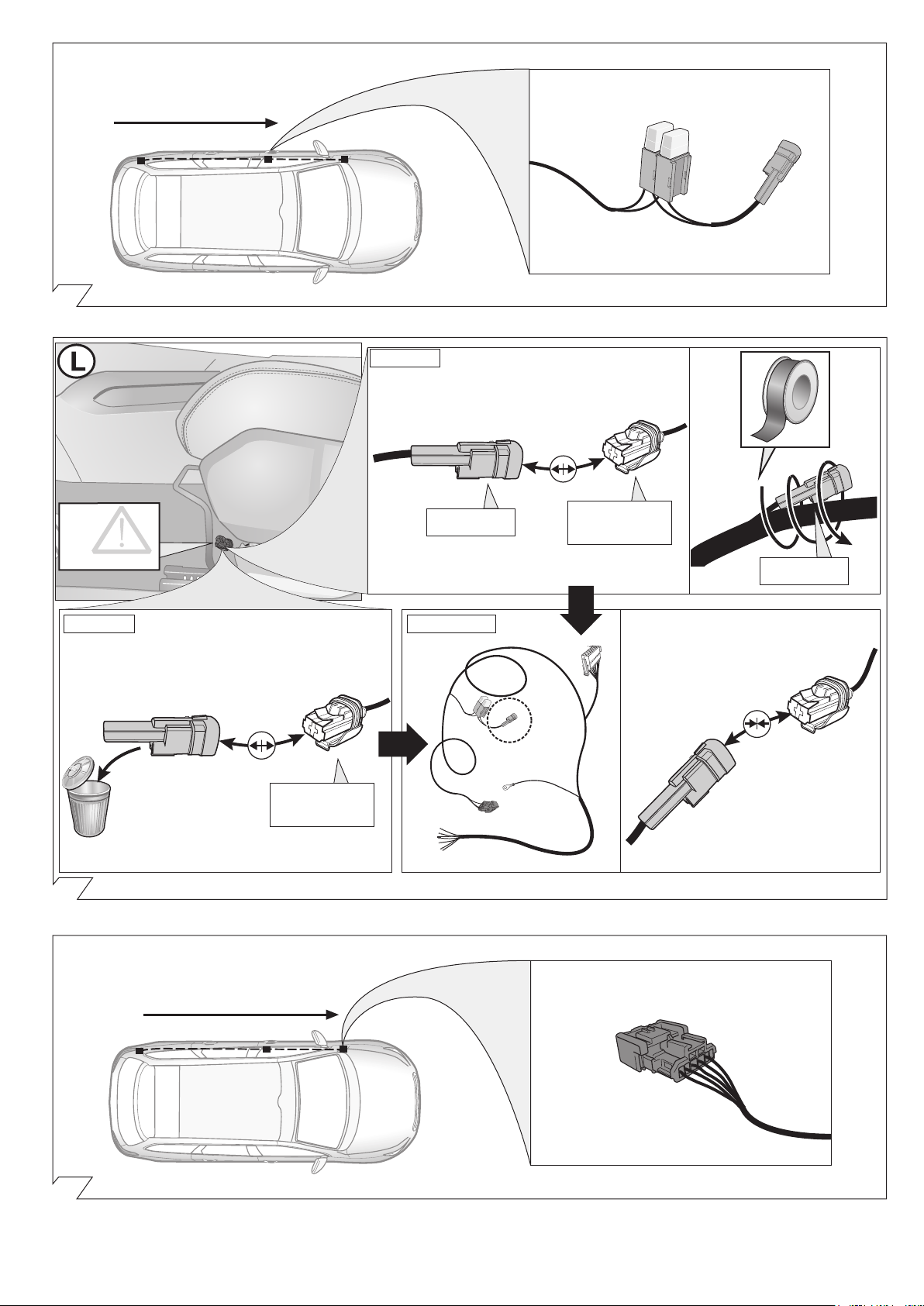

17
15
16
BK 1-polig
BK 1-pin
BK 1-polig
BK 1-pin
ORIGINAL
Option 1
Option 1+2
Option 2
Unter
dem Tepich
Under
the Carpet
ORIGINAL

/Seite 12/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
MANUAL
20
18
19
BK 6-polig
BK 6-pin
BK 6-polig
BK 6-pin
ORIGINAL
Option 1
Option 1+2
Option 2
ORIGINAL

/Seite 13/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
OPTIONAL
Part-no.
50400521
Trailer Simulator
for 7- and 13-pin
Sockets
Permanentpower supply Charging wire for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN 9 PIN10
13-pin
7-pin
Optional: Adapter socket 62400001
21 22
23 24
25
26 27
SETUP
1x
P
1. 2. 3.
4.
ON
L
O
C
K
Ignition ON
P
everse

/Seite 14/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
P
P
Anhängerbetrieb konfigurieren / Set up trailer operation
The activation of
• trailer indicator monitoring
• PDC deactivation
must be carried out using the PEUGEOT PPS Tester
and PEUGEOT Planet Oce Software
as follows:
• Select the application Peugeot Planet 2000
• Optional extras
• Tow hook
• Installation towbar
L’activation de
• la surveillance de clignotant de remorque
• la désactivation de l’aide au stationnement
doit être eectuée comme suit à l’aide du testeur
PEUGEOT PPS et du logiciel PEUGEOT Planet Oce:
• sélection du véhicule
• sélection de l’application Peugeot Planet 2000
• équipement spécial
• crochet de remorquage
• montage crochet d’attelage
L’attivazione di
• controllo frecce del rimorchio
• disattivazione ausilio parcheggio
deve essere eettuata come segue mediante il
tester PPS PEUGEOT e il software Planet Oce
PEUGEOT:
• Scelta del veicolo
• Scelta dell’applicazione Peugeot Planet 2000
• Equipaggiamento speciale
• Gancio di traino
• Montaggio gancio di traino
La activación
• del control de los intermitentes del remolque
• de la desactivación del sistema de ayuda al
aparcamiento
deberá llevarse a cabo con ayuda del comprobador
PPS PEUGEOT y del software Planet Oce de
PEUGEOT de la siguiente manera:
• Selección del vehículo
• Selección de la aplicación Peugeot Planet 2000
• Equipamiento especial
• Gancho de remolque
• Montaje enganche de remolque
De activering van
• de knipperbewaking van de aanhangwagen
• de deactivering van de inparkeerhulp
moet met behulp van de PEUGEOT PPS -tester en
de PEUGEOT Planet Office Software
als volgt worden uitgevoerd:
• Keuze op het voertuig
• Keuze op de toepassing Peugeot Planet 2000
• speciale onderdeel
• Trekhaak
• Constructiewerkzaamhede
aanhangerkoppeling
29
Die Aktivierung von
• Anhänger-Blinküberwachung
• Einparkhilfe-Deaktivierung
muss mit Hilfe des PEUGEOT PPS-Testers und der
PEUGEOT Planet Oce Software
wie folgt durchgeführt werden:
• Wahl des Fahrzeuges
• Wahl der Anwendung Peugeot Planet 2000
• Sonderausstattung
• Schalteinheit Anhänger
•Instalation Schalteinheit Anhänger
• Select the vehicle
28
MANUAL
30
Peugeot 3008
Peugeot 5008

/Seite 15/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
31
DTCs
TIS2Web
VCI-Code
Multiple
Diagnostic
Interface
OPEL-
DEALER
1. Request VCI
(TIS2Web SPS)
2. Helpdesk returns e-mail
& update guideline
REGIONAL TAC
(Technical Assistance Center)
or Helpdesk
Anhängerbetrieb konfigurieren / Set up trailer operation
Opel Grandland X

/Seite 16/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
RD
oder
or
RD
RD

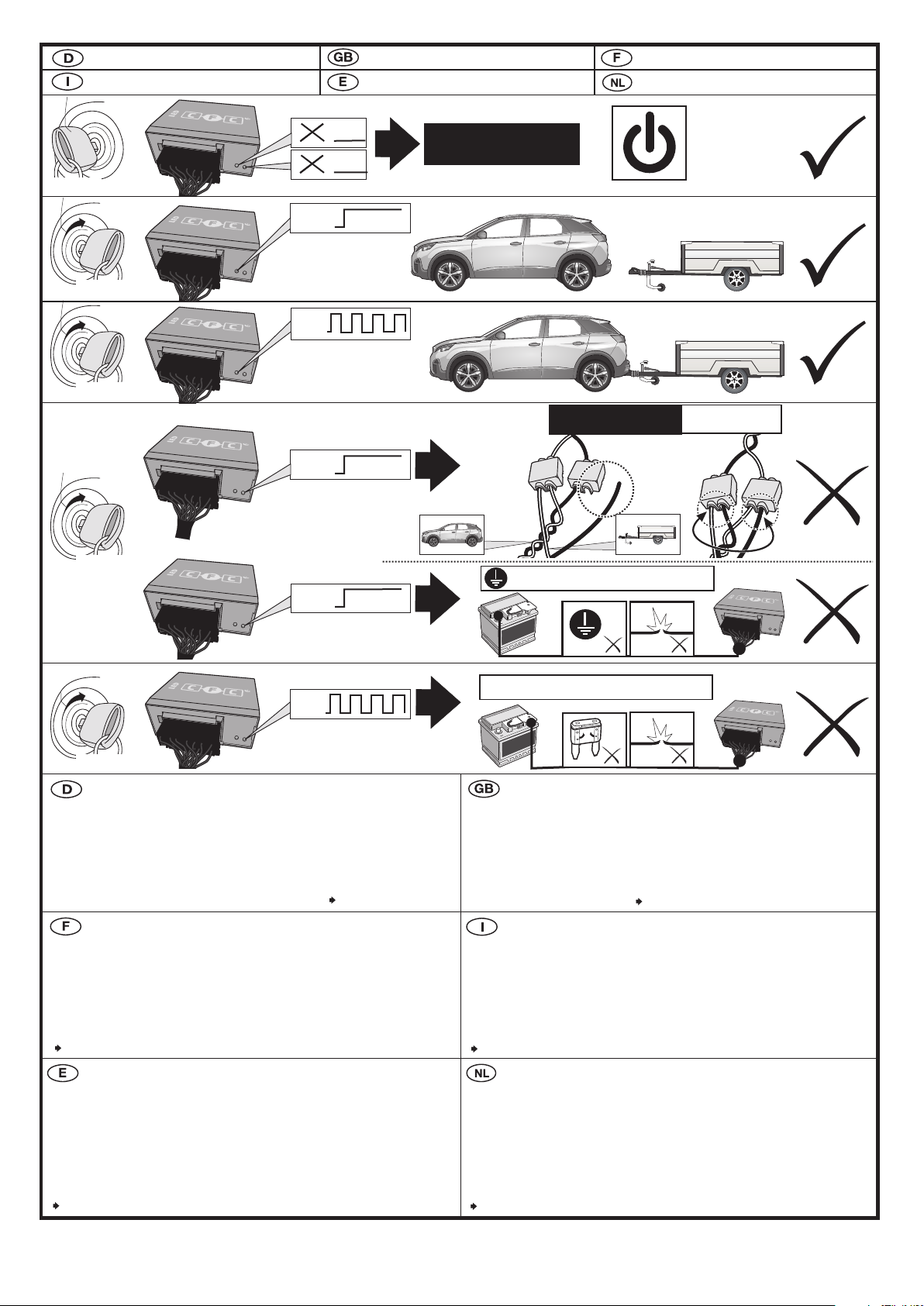

Blinküberwachung und Leuchten-Substitution bei Ausfall
der Anhänger-Blinkleuchten
Der Ausfall von einer oder von beiden Anhänger-Blinkleuchten wird je nach Fahrzeugtyp
und Ausführung des verbauten Elektro-Einbausatzes wie folgt angezeigt:
• Erhöhung / Verdoppelung der Blinkfrequenz
• Volltextmeldung im Display / Kombi-Instrument
• Aktivierung Kontrollleuchte für Lampenausfall
• Akustische Warnung via Buzzer oder Voice-Message
Bei einem Blinkleuchten-Ausfall ersetzt die gleichseitige Rückleuchte durch Aufleuchten
in der Blinkfrequenz eine defekte Anhänger-Blinkleuchte ( Leuchten-Substitution!).
Indicator failure detection and lamp substitution
if the trailer indicators fail
The failure of a single or on both trailer indicators will be shown depending on the
type of vehicle and electric kit installed as follows:
• Increase in the flashing frequency
• Text message in the Display / combi-instrument
• Activated control lamp for light failure
• Audible warning via Buzzer or Voice-Message
If an indicator fails the left or right rear light compensates the faulty indicator by
flashing at the correct frequency! ( lamp substitution).
No CAN-Data Standby /
Sleepmode
=
B+/30: PIN 2 oder/or 4
/31: PIN 1
OFF
Ignition OFF
ON
L
O
C
K
Ignition ON
Diagnosefunktion der Kontroll-LED’s Diagnosis function of control LEDs Fonction diagnostic des LED de contrôle
Funzione di diagnostica dei LED di controllo Función de diagnóstico de los LEDs de control Diagnosefunctie van de controle-LED´s
GN
RD
GN
GN
CAN-Data Wire
PIN 13+14
Surveillance des clignotants et substitution des feux en cas de panne
des clignotants de la remorque
La panne d’un ou des deux clignotants de la remorque est indiquée de la façon
suivante en fonction du type de véhicule et du modèle de module électrique monté:
• Augmentation / doublement de la fréquence de clignotement
• Message complet sur l’affichage / l’instrument combiné
• Activation du voyant de contrôle pour panne de lampe
• Avertissement sonore via buzzer ou message vocal
En cas de panne du clignotant, le feu arrière du côté de la panne remplace un clignotant
de remorque défectueux en s’allumant à la même fréquence que le clignotant!
( Substitution des feux!).
Controllo delle frecce e sostituzione delle lampade in caso di guasto
alle frecce del rimorchio
A seconda del tipo di veicolo e della versione del kit elettrico montato, il guasto di
una o di entrambe le frecce del rimorchio si manifesta come segue:
• Aumento/raddoppio della frequenza di lampeggiamento
• Full text display / strumento combinato
• Attivazione della spia di controllo per il guasto lampada
• Segnalazione acustica mediante cicalino o messaggio vocale
In caso di guasto alla luce della freccia, la luce posteriore dello stesso lato si accende
sostituendo nella frequenza del lampeggio la freccia difettosa del rimorchio.
( Sostituzione delle lampade!).
Control de intermitentes y sustitución de lámparas en caso de fallo
de los intermitentes del remolque
El fallo de uno o de ambos intermitentes del remolque se indicará de la siguiente
manera en función del tipo del vehículo y de la ejecución del juego de montaje eléctrico
montado:
• Aumento/duplicación de la frecuencia de parpadeo
• Mensaje de texto completo en el display/instrumento combinado
• Activación de la lámpara piloto para el fallo de lámparas
• Advertencia acústica mediante zumbador o mensaje de voz
Si hay un fallo de intermitente, la luz trasera del mismo lado reemplazará la lámpara
defectuosa del intermitente parpadeando en la misma frecuencia que el intermitente
( ¡Sustitución de lámparas!).
Knippercontrole en lampvervanging bij uitval van de knipperlampen
van een aanhangwagen
De uitval van één of beide knipperlampen van een aanhangwagen wordt afhankelijk
van het voertuigtype en de uitvoering van de ingebouwde elektroset als volgt
aangegeven:
• Verhoging / verdubbeling van de knipperfrequentie
• Volledige tekstweergave op het display / combi-instrument
• Activering controlelampje voor uitval van een lamp
• Akoestische waarschuwing via buzzer of Voice-Message
Bij een uitval van (een) knipperlamp(en) vervangt het gelijkzijdige achterlicht door aan
te flitsen bij de knipperfrequentie een defecte knipperlamp van een aanhangwagen
( Lampvervanging!).

/Seite 17/17 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
87502244/27.10.2017
Ladeleitung /
Steckdose 13P Kammer 10
ERKLÄRUNG SYMBOLE SPIEGAZIONE DEI SIMBOLI
EXPLICATION DES SYMBOLES
SYMBOL EXPLANATION EXPLICACIÓN DE LOS SIMBOLES
linke (58-L) bzw.
rechte (58-R) Schlussleuchte
Bremsleuchte (54) /
3. Bremsleuchte (54)
Fahrtrichtungsanzeiger
links
Fahrtrichtungsanzeiger
rechts
Nebelschlussleuchte(n)
Rückfahrleuchte(n)
Dauerstrom /
Steckdose 13P Kammer 9
Anhänger /
Anhängererkennung
Dauerstrom /
permanente Stromversorgung
Masse (31)
Batteriepolklemme
Anschluss Minus
Batteriepolklemme
Anschluss Plus
Zigarettenanzünder /
Zubehör-Steckdose
Lautsprecher /
Warnsummer
Einparkhilfe
Schalter /
Funktionsursprung
verbinden
trennen
beachten /
siehe weitere Informationen
beachte
auserwählten Bereich
vorhanden /
belegt / i.O.
nicht vorhanden /
nicht belegt / nicht i.O.
links
rechts
Akustische
Signalisierung
Achtung /
wichtiger Hinweis
Sicherung /
Sicherungsstärke 20 Ampère
left (58-L) respectively
right (58-R) tail light
stop light (54) /
high mounted, third stop light (54)
turn signal indicator
left
turn signal indicator
right
rear fog light(s)
reversing light(s)
trailer /
trailer recognition
Permanent
current power supply
Ground or Earth (31)
ground connection
battery terminal lug
positive connection
battery terminal lug
fuse /
fuse capacity 20 Ampère
cigarette lighter /
accessory socket
loudspeaker /
buzzer
park distance
control
switch /
source of function
Connect together
disconnect
Look at /
see further information
look carefully
at selected area
Present /
Occupied / OK
Not present /
Not occupied / not OK
left
right
acoustic indication
attention /
important advice attentione /
indicazione importante
segnalazione acustica
destra
sinistra
presente /
occupato / OK
non presente /
non occupato / non OK
considerare area
selezionata
considerare / vedere
ulteriori informazioni
connessione
sconnessione
interruttore /
origine funzione
sensori di parcheggio
accendisigari /
presa accessori
massa (31)
fusibile / fusibile con
capacity 20 Ampère
corrente /
alimentazione continua
rimorchio /
riconoscimento rimorchio
alimentazione continua /
presa 13 poli, camera 9
luce (i) retromarcia
fendinebbia
indicatore
di direzione sinistra
indicatore
di direzione destra
autoparlante /
cicalino
luce posteriore sinistra (58-L)
rispettivamente destra (58-R)
luce d’arresto (54) /
3. luce d’arresto (54)
feu arrière gauche (58-L)
respectivement droite (58-R)
feu de stop (54) /
3ième feu de stop (54)
feu indicateur
de direction gauche
feu indicateur
de direction droite
feu (x) arrière (s)
de brouillard
feu (x) de marche arrière
courant continue / prise de courant
à 13 pôles, compartiment 9
cable de charge / prise de courant
à 13 pôles, compartiment 10
remorque /
détection de la fonction “remorque”
courant continue /
alimentation
électrique permanente
masse (31)
borne “moins”
de la batterie
borne “plus”
de la batterie
fusible /
ampérage 20 ampères
allume-cigare /
prise d’accessoires
haut-parleur /
vibreur
assistance au parkage
interrupteur /
origine de fonction
raccorder
séparer
considérer / voir informations
ultérieures
faire attention
à la zone sélectionnée
disponible /
occupé / OK
pas disponible /
pas occupé / pas OK
gauche
droite
signalisation
acoustique
attention /
indication importante
pilato trasero izquirdo (58-L)
respectivamente derecho (58-R)
luz de freno (54) /
tercera luz de freno (54)
luz indicadora de dirección
de marcha izquierda
luz indicadora de dirección
de marcha derecha
luz (-ces) trasera (s) antinebla (s)
luz (-ces) de marcha atrás
positivo continuo /
caja de anchufe a 13 polos, cámara 9
cable de carga /
caja de anchufe a 13 polos, cámara 10
remolque / detección del remolque
positivo continuo /
alimentación de corriente permanente
masa (31)
conexión negativa de bateria
conexión positiva de bateria
fusible / amperaje 20 amperes
encendedo de cigarillos /
caja de accessorios
altavoz / señal acustica
de avertencia
ayuda para aparcar
interruptor / origen de función
conectar
separar
considerar / véase
las informaciones
considerar el área seleccionada
presente / ocupado / OK
non presente / non ocupado / non OK
izquierdo
derecho
señalación acústica
atención / indicación importante
cavo di carica /
presa 13 poli, camera 10
connessione negativa
della batteria
connessione positiva
della batteria
VERKLARING SYMBOLEN
Laaddraad /
stekkerdoos 13P kamer 10
Linker (58-L) c.q.
rechter (58-R) achterlicht
Remlicht (54) /
3e remlicht (54)
Richtingaanwijzer
links
Richtingaanwijzer
rechts
Mistachterlicht(en)
Achteruitrijlicht
(
e
n)
Continustroom /
stekkerdoos 13P kamer 9
Aanhanger /
aanhangeridentificatie
Continustroom /
permanente sttroomvoorziening
Massa (31)
Accupoolklem
aansluiting min
Accupoolklem
aansluiting plus
Sigarettenaansteker /
accessoires stekkerdoos
Luidspreker /
waarschuwingszoemer
Inparkeerhulp
Schakelaar /
functieoorsprong
Koppelen
Ontkoppelen
Let op /
bekijk verdere informatie
Let op gekozen bereik
Aanwezig /
bezet / i.o.
Niet aanwezig /
niet bezet / niet i.o.
Links
R
echts
Akoestische
signalering
Attentie /
belangrijke instructie
Zekering /
zekeringsterkte 20 Ampère
12
V
Reverse
B+/30
P
20A
everse
Permanent power supply /
13pin socket, chamber 9
charging wire for trailer battery /
13pin socket, chamber 10
B+/30
