Jaeger 12180537J User manual

87180880/03.04.2014 / Seite 1/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
RENAULT
No. 12180537J
Grand Scenic 04/09 03/13
Scenic 06/09 03/13
Grand Scenic 04/13
Scenic / XMOD 04/13
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Anhängerkupplung / 7-polig / 12 Volt / ISO 1724
Faisceau pour attelage / 7 broches / 12 Volt / ISO 1724
Electric wiring kit for towbars / 7-pin / 12 Volt / ISO 1724
Cablaggio elettrico per ganci di traino / 7 poli / 12 Volt / ISO 1724
Kits eléctricos para enganches de remolques / 7 pins / 12 Volt / ISO 1724
Montagehandleiding
Elektro-inbouwset voor aanhangerkoppeling / 7-polig / 12 Volt / ISO 1724

87180880/03.04.2014 / Seite 2/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Installation of the towing electrics kit must be undertaken by a specialist
workshop or an appropriately qualified person. Before starting work,
you must read the installation in-structions through completely. After
installing the towing electrics kit, the installation instructions should
be kept with the vehicle service documentation.
All claims under the guarantee will lapse in case of improper use or modification
of the towing electrics kit or any of its component parts. When driving without
a trailer or load carrier, any adapter installed must be removed from the
electrical socket. We reserve the right to alter the design, content or colour.
We accept no liability for any errors in these instructions. All details and
illustrations are non-binding.
De inbouw van deze elektroset moet door een vakwerkplaats of door
een overeenkomstig gekwalificeerde persoon gebeuren. Vóór aanvang
van alle montagewerkzaamheden absoluut de montagehandleiding
volledig doorlezen. Na inbouw van de elektroset dient de
montagehandleiding bij de servicedocumenten van het voertuig te
worden gelegd!
Bij ondeskundige toepassing of wijziging van de elektroset c.q. van de daarin
zittende componenten vervalt elke aanspraak op fabrieksgarantie. Tijdens het
rijden zonder aanhanger of ladingdrager moeten evtl. gebruikte adapters altijd
uit de stekkerdoos worden verwijderd. Wijzigingen met betrekking tot
constructie, uitvoering, kleur alsmede vergissing voorbehouden. Alle opgaven
en afbeeldingen niet-bindend.
Bij aanhangers zonder mistachterlicht dient dit achteraf te worden gemonteerd.
Wij verlenen generlei fabrieksgarantie voor technische c.q. elektronische
wijzigingen die na de eerste inbedrijfstelling van de elektroset door de
voertuigfabrikant worden uitgevoerd en bijvoorbeeld leiden tot foutieve functies
van de stekkerdoos van de aanhanger of diens periferie!
De aanhangermodule kan niet worden gediagnosticeerd! Mochten
diagnoseprocessen van de kant van de fabrikant c.q. op software steunende
testmechanismen foutprotocollen genereren die direct of indirect in verband
staan met het gebruik van de aanhanger, dan dient de aanhangermodule te
worden losgekoppeld van de kabelset voor de aanhangerstekkerdoos en dient
het diagnoseproces nogmaals te worden gestart!
WICHTIG!
IMPORTANT!
Le montage du faisceau doit être effectué par un atelier spécialisé ou
par une personne qualifiée en la matière. Avant le début des travaux,
lire impérativement les instructions de montage dans leur intégralité.
Après le montage du faisceau, joindre les instructions de montage aux
documents du véhicule.
Un usage inapproprié ou des modifications du faisceau, ou des pièces qui le
composent, entraînent l’expiration de tout droit à la garantie. Lors d’une conduite
sans remorque ou porteur de charge, les adaptateurs utilisés doivent, le cas
échéant, toujours être enlevés de la prise de courant. Sous réserve de modifications
de constructions, équipement, couleurs ou erreur. Données et illustrations sous
toute réserve.
Pour les remorques qui ne sont pas équipés avec feux anti-brouillard arrière, il
devrait être installé.
Nous n’assumons aucune responsabilité ni garantie pour les modifications
techniques et électroniques ayant été effectuées après la première mise en service
du kit de connexion électrique par le constructeur automobile et ayant mené par
exemple à des mauvais fonctionnements de la prise de remorque ou de sa
périphérie.
Le module remorque ne contient pas de fonction diagnostic! Au cas où des
processus de diagnostic définis par le fabricant ou des mécanismes de contrôle
assistés par ordinateur devaient générer des messages d’erreur directement ou
indirectement en rapport avec le fonctionnement de la remorque, il est impératif
pour la prise de remorque de détacher le module remorque du groupe électrique
et d’initier une nouvelle procédure de diagnostic.
IMPORTANT!
IMPORTANTE!¡IMPORTANTE!BELANGRIJK!
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt oder
einer entsprechend qualifizierten Person durchgeführt werden. Vor
Beginn aller Montagearbeiten unbedingt die Einbauanleitung komplett
durchlesen. Nach Einbau des Elektrosatzes ist die Einbauanleitung
den Serviceunterlagen des Fahrzeuges beizulegen!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw.
der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewährleistung.
Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf. verwendete
Adapter immer aus der Steckdose entfernt werden. Änderungen bezüglich
Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und
Abbildungen unverbindlich.
Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet werden.
Für technische bzw. elektronische Änderungen, welche nach erstmaliger
Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt werden
und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren
Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Das Anhängermodul ist nicht diagnosefähig! Sollten herstellerseitige
Diagnoseprozesse bzw. softwaregestützte Prüfmechanismen Fehlerprotokolle
generieren, welche direkt oder indirekt mit Anhängerbetrieb in Zusammenhang
stehen, ist das Anhängermodul vom Leitungssatz für die Anhängersteckdose
zu trennen und ein nochmaliger Diagnosevorgang zu starten!
In case of missing a rear fog lamp on the trailer, it should be retrofitted.
We accept no responsibility and give no guarantee for technical and electrical
modifications made after the initial operation of the towing electrics kit by the
vehicle manufacturer and which may lead, for example to malfunction of the
trailer socket or its peripheries.
The trailer module is not diagnostics-capable. If the manufacturer’s diagnostics
processes or software-supported test mechanisms generate error reports
directly or indirectly linked with trailer operation, the trailer module must be
disconnected from the leads to the trailer socket and a new diagnostic process
initiated.
L’installazione del kit elettrico deve essere effettuata da un’officina o
da personale specializzato. Prima di iniziare tutti i lavori di montaggio,
leggere da cima a fondo le istruzioni. Dopo aver installato il kit elettrico
si prega di allegare le istruzioni di montaggio ai documenti di
manutenzione del veicolo!
In caso di uso improprio o di modifiche del kit elettrico e delle componenti del
medesimo, ogni diritto di garanzia decade. Durante la guida senza rimorchio
o portacarichi, togliere sempre gli adattatori dalla presa di corrente. Con
riserva di modifiche relative a costruzione, equipaggiamento, colore e salvo
errori. Tutte le indicazioni e illustrazioni non sono vincolanti.
In caso di rimorchi non corredati di luce retronebbia, questa dovrebbe essere
istallata.
Per le modiche tecniche ed elettroniche eseguite dopo la prima messa in
funzione del kit elettrico da parte del costruttore del veicolo, e che portano,
per esempio, a un malfun-zionamento della presa del rimorchio o della sua
periferia, non ci assumiamo alcuna responsabilità!
Il modulo del rimorchio non è idoneo alla diagnosi! Nel caso in cui processi
diagnostici o apparecchiature di prova controllate da software dovessero
generare dei protocolli d’errore in rapporto diretto o indiretto con l’uso del
rimorchio, si deve staccare il modulo del rimorchio dal conduttore per la presa
del rimorchio, e avviare nuovamente la diagnosi!
El montaje del equipo eléctrico deberá llevarse a cabo en un taller
especializado o por parte de una persona correspondientemente
calificada. Antes de comenzar cualquier trabajo de montaje es
imprescindible haberse leído las instrucciones de montaje por completo.
¡Después de haber realizado el montaje del equipo eléctrico deben
adjuntarse las instrucciones de montaje a los documentos de servicio
del vehículo!
En caso de una utilización inadecuada o de una modificación del equipo
eléctrico o de los componentes incluidos respectivamente se extinguirá
cualquier derecho de garantía. En caso de conducir sin remolque o sin
portacargas deberán sacarse siempre del enchufe los adaptadores que hayan
podido ser utilizados. Queda reservado el derecho de modificaciones con
respecto a la construcción, el equipamiento, el color y de errores. Todas las
informaciones y reproducciones se entienden sin compromiso.
Al tratarse de remolques sin luz antiniebla trasera, esta debería ser reequipada.
¡No asumiremos ninguna clase de garantía por modificaciones técnicas o
electrónicas respectivamente que se lleven a cabo después de la primera
puesta en funcionamiento del equipo eléctrico por parte del fabricante del
vehículo y que puedan provocar por ejemplo un mal funcionamiento del enchufe
del remolque o de los correspondientes componentes periféricos!
¡El módulo para el remolque no puede someterse a un diagnóstico! En caso
de que los procesos de diagnóstico por parte del fabricante o que los
mecanismos de comprobación asistidos por software generen informes de
errores que estén directa o indirectamente relacionados con el servicio con
remolque, deberá separarse el módulo para el remolque de los cables de
conexión para el enchufe del remolque e iniciarse un nuevo proceso de
diagnóstico!

87180880/03.04.2014 / Seite 3/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

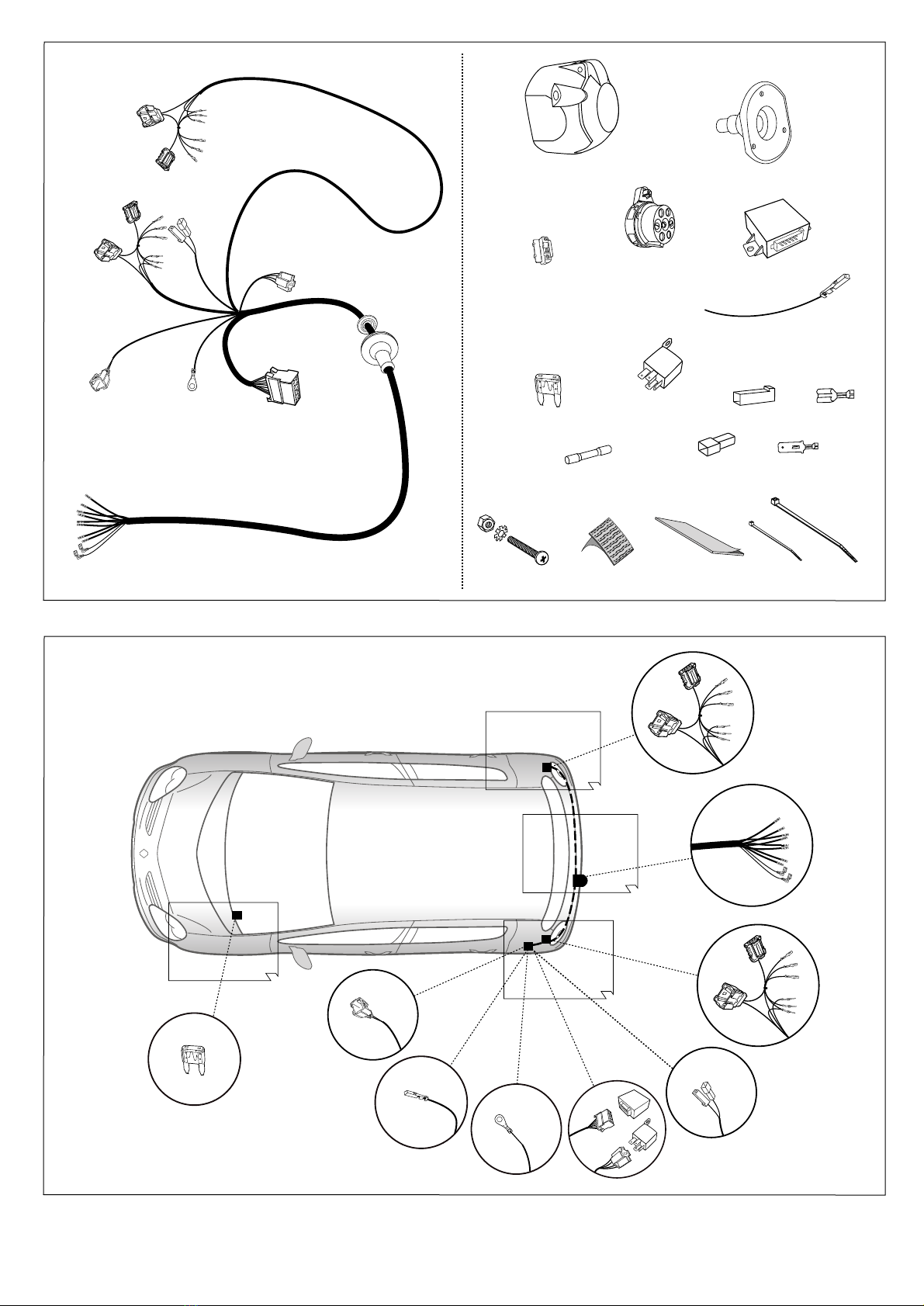

3x 10x 5x
2x
20A
14-17
9-13
4-5, 18-36
38
3x
2x 2x
20A

87180880/03.04.2014 / Seite 4/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
+
-
Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
1
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling! You must observe
the manufacturer's
instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque celui
est équipé ultérieurement d’un
attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica un
gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare
tassativamente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar un
acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
Die Kühlerleistung des
Fahrzeuges muß bei Nachrüstung
einer Anhängerkupplung
möglicherweise erhöht werden!
Bitte unbedingt
Herstellerangaben beachten!!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
Um Störungen und Schäden
am Bordnetz zu vermeiden,
muss die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der
Fahrzeugbatterie getrennt
werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-
Datenbus kann bei nicht
abgeklemmter Batterie sowohl
das Anhängermodul als auch
das fahrzeugseitige
Bordnetzsteuergerät beschädigt
werden!
Bitte Herstellervor-schriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
¡Para evitar fallos y defectos en
el sistema eléctrico de a bordo
es imprescindible separar al
terminal de puesta a tierra de
la batería del vehículo antes de
reali-zar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus
de datos CAN puede
estropearse tanto el módulo
para remolques como el
regulador del sistema eléctrico
de a bordo del vehículo si no
se ha desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
In order to avoid mal-functions
and damage to the vehicle’s
electrical system the earth
terminal must be disconnected
from the vehicle’s battery
before starting work!
Both the trailer module and the
vehicle’s control unit for the
electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dys-
fonctionnement ou endom-
magement du circuit de bord, il
est indispensable de
débrancher la pince de masse
de la batterie du véhicule avant
le début de toute opération!
En particulier s’il s’agit de travaux
et de branchements effectués
sur le bus de données CAN, si
la batterie n’est pas débranchée,
le module remorque aussi bien
que le dispositif de commande
de circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les directives
du fabricant lors du branchement
et du débranchement de la
batterie du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deve essere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori e
gli allacciamenti al bus di dati
CAN, se la batteria non è
scollegata si possono
danneggiare sia la centralina
rimorchio, sia la centralina della
rete di distribuzione elettrica del
veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del veicolo!
Om storingen en schade aan de
elektrische bedrading te vermijden
moet de massapoolklem absoluut
vóór aanvang van alle
werkzaamheden worden losge-
koppeld van de voertuigaccu!
Vooral bij werkzaamheden aan en
aansluitingen op de CAN-databus
kan zowel de aanhangermodule
als de voertuigzijdige regeleenheid
voor de elektrische installatie
beschadigd worden, als de accu
niet ontkoppeld is!
Fabrieksvoorschriften bij het vast-
en loskoppelen van de
voertuigaccu in acht nemen a.u.b.!
CoCo
MANUAL

87180880/03.04.2014 / Seite 5/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
1.
2.
3.
4. 5.
6.
7.
8. 9.
10. 11.
Scenic
a
2
12V
12V

87180880/03.04.2014 / Seite 6/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Grand Scenic
a
b
1.
2.
1.
2.
3. 3.
4.
5.
3
6. 7.
8.

87180880/03.04.2014 / Seite 7/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
D FGB I
E
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr ó n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R ød R ød R öd
Verde Groen Gr øn Gr ønt Gr ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor-de-Rosa Paars Pink Pink Rosa
Azul Blauw Bl å Bl ått Bl å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr å Gr ått Gr å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre ä Zelená Z öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL
Czarny
Czerwony
Zielony
Pomaranczowy
Fioletowy
R ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová
90500580
9
4
67
8
10
Grand Scenic
Scenic 20mm
30mm
Scenic
5
Grand Scenic
90500380
1.
2.
1 = BR
2 = BR/WT
90500750

87180880/03.04.2014 / Seite 8/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
12
13
14
15
11
4 = BR
3 = GY/RD
2 = BK/YL
1 = BL/GN
4 = BR
3 = GY/RD
2 = BK/YL
1 = YL/GN
Sekundärverriegelung
schliessen!
Close secondary lock!
4
3
2
1
4
3
2
1
Scenic
Grand Scenic
Sekundärverriegelung
schliessen!
Close secondary lock!
4
3
2
1
4
3
2
1
4 = BR
3 = BL/GN
2 = GY/RD
1 = BK/YL
4 = BR
3 = YL/GN
2 = GY/RD
1 = BK/YL
8/58b
90500549
Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
ISO 1724
5/58-R
6/54
1/L
4/R
2
3/31
BK/WT
WT
BK
BK/GN
BR
GY/RD
BK/RD
7/58-L
8
GY/BK
21W
42W
21W
52W
63W
52W

87180880/03.04.2014 / Seite 9/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Scenic
16 17
18
19
2120
Grand Scenic
Scenic Grand Scenic
Sekundärverriegelung
schliessen!
Close secondary lock!
Scenic
Grand Scenic
Sekundärverriegelung
schliessen!
Close secondary lock!
4
3
2
1
4
3
2
1
4 = BR
3 = GY/BK
2 = BK/YL
1 = BL/WT
4 = BR
3 = GY/BK, BK/BL
2 = BK/YL
1 = YL/WT
4
3
2
1
4
3
2
1
4 = BR
3 = BL/WT
2 = GY/BK
1 = BK/YL
4 = BR
3 = YL/WT
2 = GY/BK, BK/BL
1 = BK/YL

87180880/03.04.2014 / Seite 10/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Grand Scenic
Scenic
22
23
24
25
Grand Scenic
Scenic
WT
PK or GY
+
-
BK
PK or GY
PK or GY
Grand Scenic
Scenic
Scenic/Grand Scenic 04/13

87180880/03.04.2014 / Seite 11/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
1. 2. 3.
37 - 46
P
P
Scenic / Grand Scenic 01/12 03/13
31 - 36 38 - 46
P
P
Scenic / Grand Scenic 12/2011
30 38 - 46
30 38 - 46
28 29
26
30 31
27
BR/WT
P
B+30
B+30
B+30
RD/YL
BR/WT
RD/YL
BR/WT
BR/WT
BR/WT
RD/YL
RD/YL
Scenic/Grand Scenic 03/13
Scenic / Grand Scenic 12/2011
Grand Scenic 03/13
Scenic 03/13
Scenic/Grand Scenic 03/13

87180880/03.04.2014 / Seite 12/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
16-pin / BR
P
Grand Scenic
Scenic
BR/WT
Kammer 11
P
Grand Scenic
Scenic
chamber 11
BR
P
Grand Scenic
Scenic
PDC control unit
16-pin / BR
P
Grand Scenic
Scenic
PDC Steuergerät
12/2011
37
33 34
35 36
32
16-pin / BR
P
PDC control unit
PDC Steuergerät
Scenic
Grand
Scenic
12/2011
12/2011
12/2011 12/2011
EINSTELLUNGEN
Intelligentes Fernlicht
Einparkhilfe vorne aktivieren
Einparkhilfe hinten aktivieren
Deaktivierung Einparkhilfe bei Anhängerbetrieb
Deactivation of park distance control for trailer usage
Deactivate Rear Park Assist
Mode “Settings”
Einparkhilfe hinten deaktivieren
Modus “Einstellungen”
Scenic / Grand Scenic 01/2012

87180880/03.04.2014 / Seite 13/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
MANUAL
90500004
OPTIONAL
Part-no.
50400107J
everse
Trailer Simulator
for 7- and 13-pin
Sockets
everse
Permanentpower supply Chargingwire for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN 9 PIN 10
everse
40
41 42
39
38
43
Grand Scenic
Scenic
10 A
Kammer 11
chamber 11
20A
21W 21W
RD
OPTIONAL YL/BR
Part-no.
22400001
Part-no.
22400509
YL
B+/30
+
+

87180880/03.04.2014 / Seite 14/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
44 45
46
13-pin
7-pin
Optional: Adapter socket 62400001
P
P

87180880/03.04.2014 / Seite 15/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Ladeleitung /
Steckdose 13P Kammer 10
ERKLÄRUNG SYMBOLE SPIEGAZIONE DEI SIMBOLI
EXPLICATION DES SYMBOLES
SYMBOL EXPLANATION EXPLICACIÓN DE LOS SIMBOLES
linke (58-L) bzw.
rechte (58-R) Schlussleuchte
Bremsleuchte (54) /
3. Bremsleuchte (54)
Fahrtrichtungsanzeiger
links
Fahrtrichtungsanzeiger
rechts
Nebelschlussleuchte(n)
Rückfahrleuchte(n)
Dauerstrom /
Steckdose 13P Kammer 9
Anhänger /
Anhängererkennung
Dauerstrom /
permanente Stromversorgung
Masse (31)
Batteriepolklemme
Anschluss Minus
Batteriepolklemme
Anschluss Plus
Zigarettenanzünder /
Zubehör-Steckdose
Lautsprecher /
Warnsummer
Einparkhilfe
Schalter /
Funktionsursprung
verbinden
trennen
beachten /
siehe weitere Informationen
beachte
auserwählten Bereich
vorhanden /
belegt / i.O.
nicht vorhanden /
nicht belegt / nicht i.O.
links
rechts
Akustische
Signalisierung
Achtung /
wichtiger Hinweis
Sicherung /
Sicherungsstärke 20 Ampère
left (58-L) respectively
right (58-R) tail light
stop light (54) /
high mounted, third stop light (54)
turn signal indicator
left
turn signal indicator
right
rear fog light(s)
reversing light(s)
trailer /
trailer recognition
Permanent
current power supply
Ground or Earth (31)
ground connection
battery terminal lug
positive connection
battery terminal lug
fuse /
fuse capacity 20 Ampère
cigarette lighter /
accessory socket
loudspeaker /
buzzer
park distance
control
switch /
source of function
Connect together
disconnect
Look at /
see further information
look carefully
at selected area
Present /
Occupied / OK
Not present /
Not occupied / not OK
left
right
acoustic indication
attention /
important advice attentione /
indicazione importante
segnalazione acustica
destra
sinistra
presente /
occupato / OK
non presente /
non occupato / non OK
considerare area
selezionata
considerare / vedere
ulteriori informazioni
connessione
sconnessione
interruttore /
origine funzione
sensori di parcheggio
accendisigari /
presa accessori
massa (31)
fusibile / fusibile con
capacità 20 Ampère
corrente /
alimentazione continua
rimorchio /
riconoscimento rimorchio
alimentazione continua /
presa 13 poli, camera 9
luce (i) retromarcia
fendinebbia
indicatore
di direzione sinistra
indicatore
di direzione destra
autoparlante /
cicalino
luce posteriore sinistra (58-L)
rispettivamente destra (58-R)
luce d’arresto (54) /
3. luce d’arresto (54)
feu arrière gauche (58-L)
respectivement droite (58-R)
feu de stop (54) /
3ème feu de stop (54)
feu indicateur
de direction gauche
feu indicateur
de direction droite
feu (x) arrière (s)
de brouillard
feu (x) de marche arrière
courant continue / prise de courant
à 13 pôles, compartiment 9
cable de charge / prise de courant
à 13 pôles, compartiment 10
remorque /
détection de la fonction “remorque”
courant continue /
alimentation
électrique permanente
masse (31)
borne “moins”
de la batterie
borne “plus”
de la batterie
fusible /
ampérage 20 ampères
allume-cigare /
prise d’accessoires
haut-parleur /
vibreur
assistance au parkage
interrupteur /
origine de fonction
raccorder
séparer
considérer / voir informations
ultérieures
faire attention
à la zone sélectionnée
disponible /
occupé / OK
pas disponible /
pas occupé / pas OK
gauche
droite
signalisation
acoustique
attention /
indication importante
pilato trasero izquirdo (58-L)
respectivamente derecho (58-R)
luz de freno (54) /
tercera luz de freno (54)
luz indicadora de dirección
de marcha izquierda
luz indicadora de dirección
de marcha derecha
luz (-ces) trasera (s) antinebla (s)
luz (-ces) de marcha atrás
positivo continuo /
caja de anchufe a 13 polos, cámara 9
cable de carga /
caja de anchufe a 13 polos, cámara 10
remolque / detección del remolque
positivo continuo /
alimentación de corriente permanente
masa (31)
conexión negativa de bateria
conexión positiva de bateria
fusible / amperaje 20 amperes
encendedo de cigarillos /
caja de accessorios
altavoz / señal acustica
de avertencia
ayuda para aparcar
interruptor / origen de función
conectar
separar
considerar / véase
las informaciones
considerar el área seleccionada
presente / ocupado / OK
non presente / non ocupado / non OK
izquierdo
derecho
señalación acústica
atención / indicación importante
cavo di carica /
presa 13 poli, camera 10
connessione negativa
della batteria
connessione positiva
della batteria
VERKLARING SYMBOLEN
Laaddraad /
stekkerdoos 13P kamer 10
Linker (58-L) c.q.
rechter (58-R) achterlicht
Remlicht (54) /
3e remlicht (54)
Richtingaanwijzer
links
Richtingaanwijzer
rechts
Mistachterlicht(en)
Achteruitrijlicht
(
e
n)
Continustroom /
stekkerdoos 13P kamer 9
Aanhanger /
aanhangeridentificatie
Continustroom /
permanente sttroomvoorziening
Massa (31)
Accupoolklem
aansluiting min
Accupoolklem
aansluiting plus
Sigarettenaansteker /
accessoires stekkerdoos
Luidspreker /
waarschuwingszoemer
Inparkeerhulp
Schakelaar /
functieoorsprong
Koppelen
Ontkoppelen
Let op /
bekijk verdere informatie
Let op gekozen bereik
Aanwezig /
bezet / i.o.
Niet aanwezig /
niet bezet / niet i.o.
Links
R
echts
Akoestische
signalering
Attentie /
belangrijke instructie
Zekering /
zekeringsterkte 20 Ampère
12
V
Reverse
B+/30
P
20A
everse
90500760
Permanent power supply /
13pin socket, chamber 9
charging wire for trailer battery /
13pin socket, chamber 10
B+/30
