Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Heckträger / 13-polig / 12 Volt / ISO 11446
Electric wiring kit for rear carriers / 13-pin / 12 Volt / ISO 11446
Faisceau pour support arrière / 13 broches / 12 Volt / ISO 11446
Cablaggio elettrico per portapacchi / 13 poli / 12 Volt / ISO 11446
Kits eléctricos para transportín trasero / 13 pins / 12 Volt / ISO 11446
Elektro-inbouwset voor achterste carrier / 13-polig / 12 Volt / ISO 11446
Montagehandleiding
D
F
E
GB
I
NL
SEAT / SKODA / VW
No. 21500576
Mii 12/11
Mii electric 01/20
Nicht für Basis Fahrzeuge ohne
Komfort Daten-Bus!

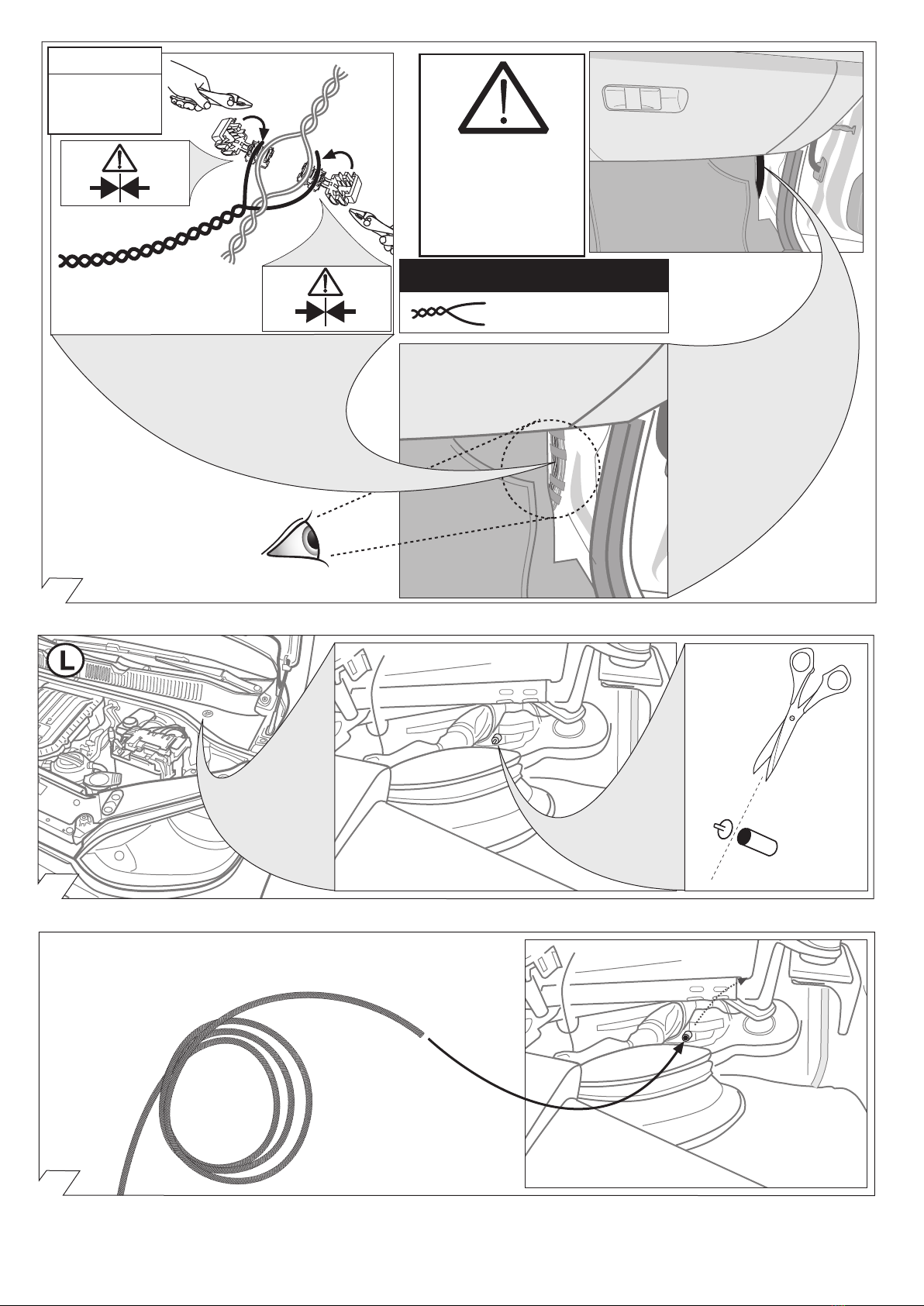

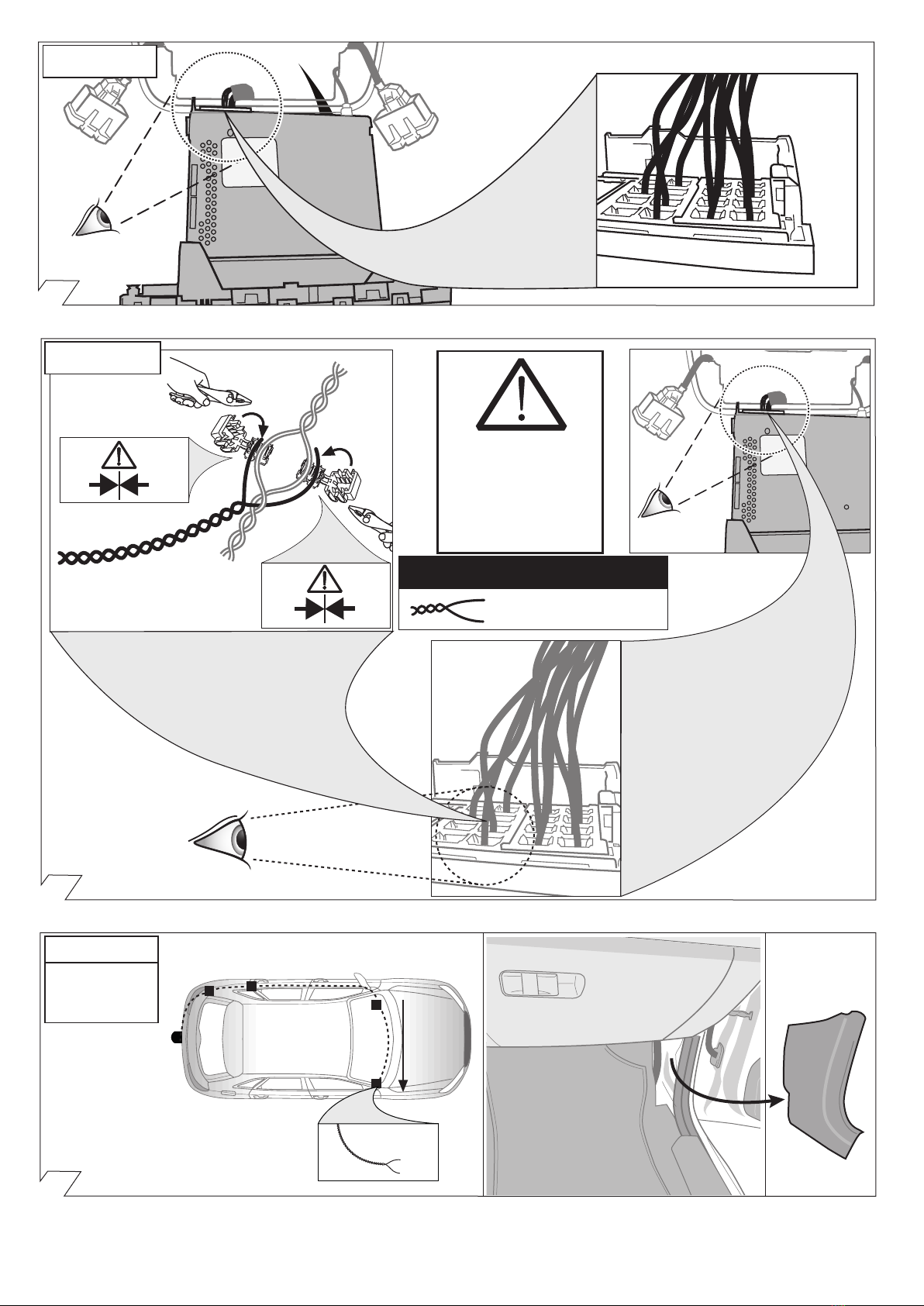

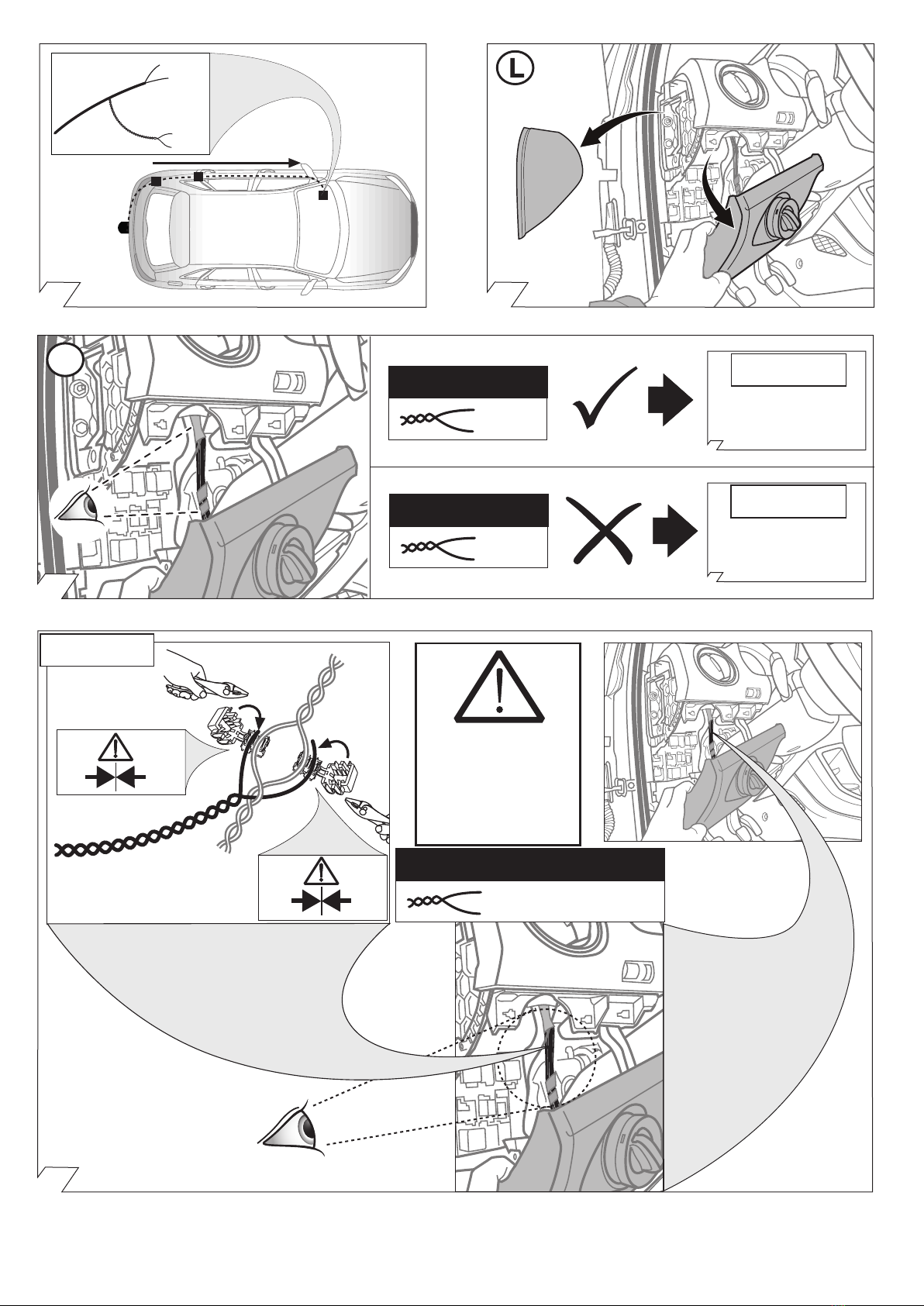

CAN-Data Wire
OR/BR
OR/GN
Citigo 12/11
Citigoe iV 01/20 Up! 12/11 e-Up! 01/20

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Vor Montagebeginn:
- Die aktuellen Herstellervorgaben beachten!
- Die Einbauanleitung komplett durchlesen und zwingend beachten!
- Dieses Produkt ist nur für linksgelenkte (LHD) Fahrzeuge geeignet!
- Bei Fremdverwendung oder Veränderung des Produktes erlischt jeglicher Anspruch auf Einbauunterstützung und Gewährleistung!
Änderungen bezüglich Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und Abbildungen sind unverbindlich. Der in
Deutsch gehaltene Text in dieser Einbau-Anleitung ist bindend!
Für technische bzw. elektronische Änderungen, sowie Softwareupdates, welche nach erstmaliger Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt
werden und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Je nach Art des im E-Satz verwendeten Anhängermoduls ist eine Interaktion mit dem Fahrzeugbordnetz nur eingeschränkt oder
gar nicht möglich. Mit den spezifischen Diagnosesystemen der Fahrzeughersteller kann nicht auf modulinterne Fehlerspeicher
zugegriffen werden.

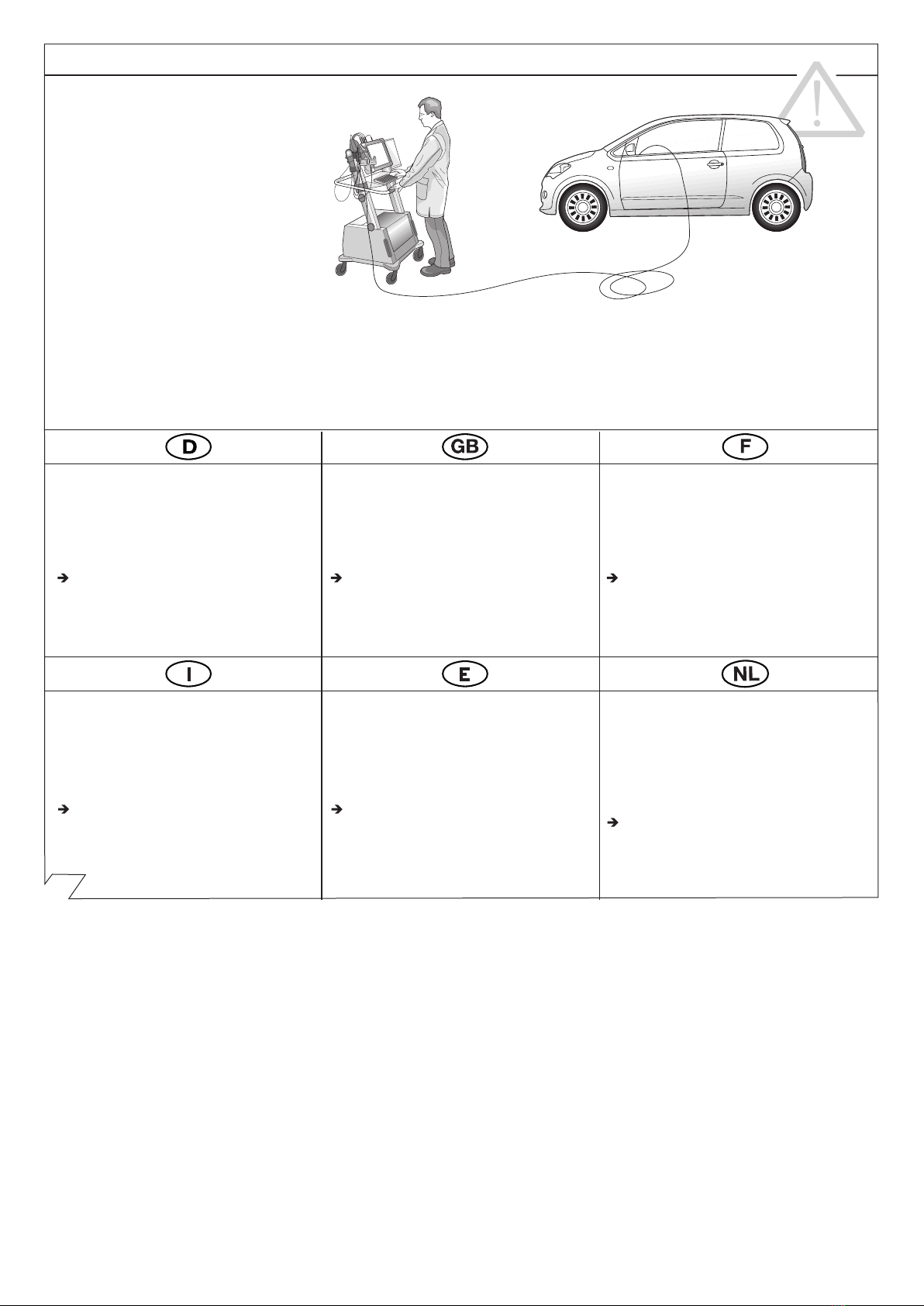

Fehlerprotokolle in Bezug auf Anhängerbetrieb, die während eines Prüfprozesses mit den Diagnosesystemen der Fahrzeughersteller
generiert werden, sind mitunter auf eine nicht ordnungsgemäße Freischaltung für Anhängerbetrieb zurückzuführen.
WICHTIG! D
Wir empfehlen
die Auswertung der fahrzeugseitigen Fehlerspeicher sowie ggf. die Instandsetzung aller gelisteten Defekte vor
Beginn aller Montagearbeiten!
das Anhängermodul ggf. vom Leitungssatz zu trennen und den Diagnoseprozess noch einmal zu starten!
die Fehlersuche bei Funktionsproblemen auf max. 0,5 Stunden zu begrenzen und sich danach an unsere Hotline zu wenden!
HOTLINE
[phone]
[email protected]
Before starting the installation:
- Pay attention to the latest manufacturer's specifications!
- Read the complete installation instructions and follow these at all costs!
- This product is only designed for left-hand drive (LHD) vehicles!
- If the product is used for a different purpose or modified, any entitlement to support during the installation and the warranty will be forfeited!
Subject to changes with respect to design, equipment, colour and error. All of the data and illustrations are without obligation.
The German text in these installation instructions is binding!
We can assume no warranty or guarantee for technical and electrical modifications or software updates carried out by the vehicle
manufacturer following the initial commissioning of the electric kit and which, for example, may lead to malfunctions in the trailer
socket or its peripheral equipment!
Depending on the type of trailer module used in the electric kit, interaction with the vehicle's electrical system may be limited or
even impossible. The error memory inside the module cannot be accessed with the specific diagnostic system of the vehicle
manufacturer.
Error logs relating to the trailer mode that are generated during a test process with the vehicle manufacturer's diagnostic system
are sometimes due to an incorrect activation for the trailer mode.
IMPORTANT! GB
We recommend
an analysis of the vehicle's error memory and possibly the repair of all listed faults before the start of the installation!
possibly disconnecting the trailer module from the lead set and re-starting the diagnosis process!
limiting troubleshooting in the event of malfunctions to a max. of 0.5 hours and then contacting our hotline!
HOTLINE
[phone]
[email protected]
Avant de commencer le montage:
- Respecter les consignes actuelles du constructeur!
- Lire la notice d’installation en entier et en tenir rigoureusement compte!
- Ce produit convient uniquement pour les véhicules avec conduite à gauche (LHD)!
- Tout autre usage ou modification du produit entraîne l’annulation de toute prétention à une assistance pour le montage ainsi qu’à la garantie!
Sous réserve de modifications sur le plan de la construction, de l’équipement, de la couleur ainsi que d’erreurs. Toutes les informations et
illustrations sont fournies sans engagement. Le texte en allemand dans cette notice d’installation fait foi!
Nous déclinons toute responsabilité pour les modifications techniques ou électroniques, ainsi que pour les mises à jour logicielles réalisées après la mise en service initiale
du kit électronique du constructeur du véhicule et pouvant provoquer par exemple des dysfonctionnements de la prise de courant de la remorque ou de sa périphérie!
Suivant le type de module de remorque utilisé dans le kit électronique, une interaction avec le réseau de bord du véhicule n’est pas
possible ou ne l’est que dans certaines limites. Il est impossible d’accéder aux mémoires d’erreurs internes avec les systèmes de
diagnostic spécifiques des constructeurs de véhicules.
Les procès-verbaux d’erreurs concernant le fonctionnement de la remorque qui ont été générés durant un processus de contrôle
avec les systèmes de diagnostic des constructeurs de véhicules sont parfois attribuables à une activation non conforme pour le
fonctionnement de la remorque.
IMPORTANT! F
Nous recommandons
d’analyser les mémoires d’erreurs du véhicule ainsi qu’éventuellement de réparer toutes les défaillances mentionnées
avant le commencement de tous les travaux de montage!
de séparer le module remorque le cas échéant du jeu de câbles et de remettre en marche encore une fois le processus
de diagnostic!
de limiter la recherche d’erreurs à 0,5 h maximum en cas de problèmes de fonctionnement et de s’adresser ensuite à
notre hotline!
HOTLINE
[phone]
[email protected]

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Prima dell'inizio del montaggio:
- Si prega di osservare tassativamente le indicazioni attuali del costruttore!
- Leggere integralmente e attenersi alle istruzioni di montaggio!
- Questo prodotto è adatto solo a veicoli con la guida a sinistra (LHD)!
- In caso di utilizzo scorretto o modifica del prodotto, decade ogni diritto di supporto al montaggio e di garanzia!
Con riserva di modifiche strutturali, di dotazione, colore ed errori. Tutti i dati e le figure non sono vincolanti. Il testo in tedesco in queste istruzioni
di montaggio è vincolante!
Non concediamo alcuna garanzia per modifiche tecniche o elettroniche, aggiornamenti software che dopo la prima messa in funzione del gruppo elettronico vengono
effettuate dal costruttore del veicolo e, ad esempio, possono causare malfunzionamenti della presa del rimorchio o delle sue periferiche!
A seconda del tipo di modulo rimorchio utilizzato nel gruppo elettronico, l'interazione con la rete di bordo del veicolo è possibile
solo parzialmente o non è affatto possibile. Con i sistemi di diagnosi specifici dei costruttori di veicoli, non è possibile accedere
alla memoria errori interna al modulo.
I protocolli di errore riferiti al funzionamento con rimorchio, generati durante un processo di collaudo con i sistemi di diagnosi dei
costruttori di veicoli, sono da ricondurre, tra l'altro, a un'attivazione non corretta per funzionamento con rimorchio.
IMPORTANTE! I
Consigliamo
di effettuare assolutamente l'analisi della memoria errori sul veicolo ed eventualmente la riparazione di tutti i difetti
riscontrati, prima di iniziare qualsiasi lavoro di montaggio;
di scollegare eventualmente il modulo rimorchio dalla serie di cavi e di avviare nuovamente il processo di diagnosi;
di limitare la ricerca errori in caso di problemi di funzionamento a max. 0,5 ore, quindi di rivolgersi al nostro numero verde.
HOTLINE
[phone]
[email protected]
Antes de comenzar el montaje:
- ¡Observar las especificaciones actuales del fabricante!
- ¡Leer las instrucciones de montaje por completo y seguirlas sin falta!
- ¡Este producto solo es apto para vehículos con volante a la izquierda (LHD)!
- ¡El uso fuera de este ámbito o la modificación del producto supone la extinción de cualquier derecho de asistencia técnica para el
montaje y garantía!
Queda reservado el derecho a realizar modificaciones constructivas, de equipamiento y color y de posibles errores. Todos los datos e ilustraciones
se entienden sin compromiso. ¡La versión vinculante de estas instrucciones de montaje es la original en lengua alemana!
¡No asumiremos garantía alguna por modificaciones técnicas y/o electrónicas o actualizaciones de software que se lleven a cabo después de la primera puesta en servicio
del kit eléctrico por parte del fabricante del vehículo y que puedan dar lugar, por ejemplo, a fallos de funcionamiento de la base eléctrica para el remolque o los periféricos!
En función del tipo de módulo para remolques CFC utilizado en el kit eléctrico no se podrá interactuar con el sistema eléctrico de
a bordo o solo de forma limitada. Los sistemas de diagnóstico específicos de los fabricantes de vehículos no permiten el acceso
a las memorias de fallos internas del módulo.
Los protocolos de fallos referidos al servicio con remolque, que se generen con sistemas de diagnóstico de los fabricantes de
vehículos durante un proceso de inspección, a veces son el resultado de un desbloqueo incorrecto para el servicio con remolque.
¡IMPORTANTE! E
Recomendamos:
¡evaluar las memorias de fallos del vehículo y eliminar, en caso dado, todos los defectos enumerados antes de
comenzar los trabajos de montaje!
¡separar el módulo para remolques del juego de cables en caso dado y volver a iniciar el proceso de diagnóstico!
¡limitar la búsqueda de fallos en caso de problemas de funcionamiento a un máximo de 0,5 horas y acudir entonces
a nuestra línea de atención!
HOTLINE
[phone]
[email protected]
Voordat u begint te monteren:
- Raadpleegt u eerst de actuele richtlijnen van de producent!
- Leest u de instructies voor de installatie helemaal door en volg de aanwijzingen nauwgezet op!
- Dit product is alleen geschikt voor voertuigen met een stuur aan de linkerzijde!
- Wanneer het product wordt gewijzigd of niet op correcte wijze wordt gebruikt, vervallen alle garanties en alle rechten op ondersteuning
bij de inbouw.
Aan deze informatie en afbeeldingen kunnen geen rechten worden ontleend. Wijzigingen voorbehouden ten aanzien van constructie, uitrusting,
kleur en/of eventuele misrekening/vergissing. De Duitstalige tekst van deze gebruiksaanwijzing is bindend!
Wij dragen geen enkele aansprakelijkheid voor technische en/of elektronische wijzigingen alsmede software-updates die worden verricht na de eerste inbedrijfstelling van de
elektrische set door de autofabrikant en die bijvoorbeeld leiden tot fouten in het functioneren van de aanhangerstekkerdoos en/of de randapparatuur!
Afhankelijk van de soort aanhangermodule die in de elektrische set wordt gebruikt, kan de de interactie met het voertuignetwerk
beperkt of zelfs onmogelijk zijn. Met de specifieke diagnostische systemen van de autofabrikant is geen toegang mogelijk tot
foutenlogboeken die zich in de module zelf bevinden.
Foutrapportages ten aanzien van de werking van de aanhanger, die kunnen worden gegenereerd tijdens testprocedures door
het diagnostische systeem van de autofabrikant, zijn soms te herleiden tot een incorrecte aansluiting en/of activering van het
aanhangersysteem.
BELANGRIJK! NL
Wij raden u aan
de foutrapportages van uw voertuig te inspecteren, en de nodige reparaties te verrichten, voor aanvang van elk montagewerk!
uw aanhangermodule indien nodig los te koppelen van de kabelset, waarna u de diagnoseprocedure opnieuw opstart!
in geval van functionele problemen niet langer dan een half uur te zoeken naar een fout, maar contact op te nemen
met onze hotline!
HOTLINE
[phone]
[email protected]

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
3x 10x 5x
2x
3x
15A
2x
2x
2x
2x
3-6, 13-25,
47-50
9-12
28-42
OPTION 2
OPTION 3
OPTION 1

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
1

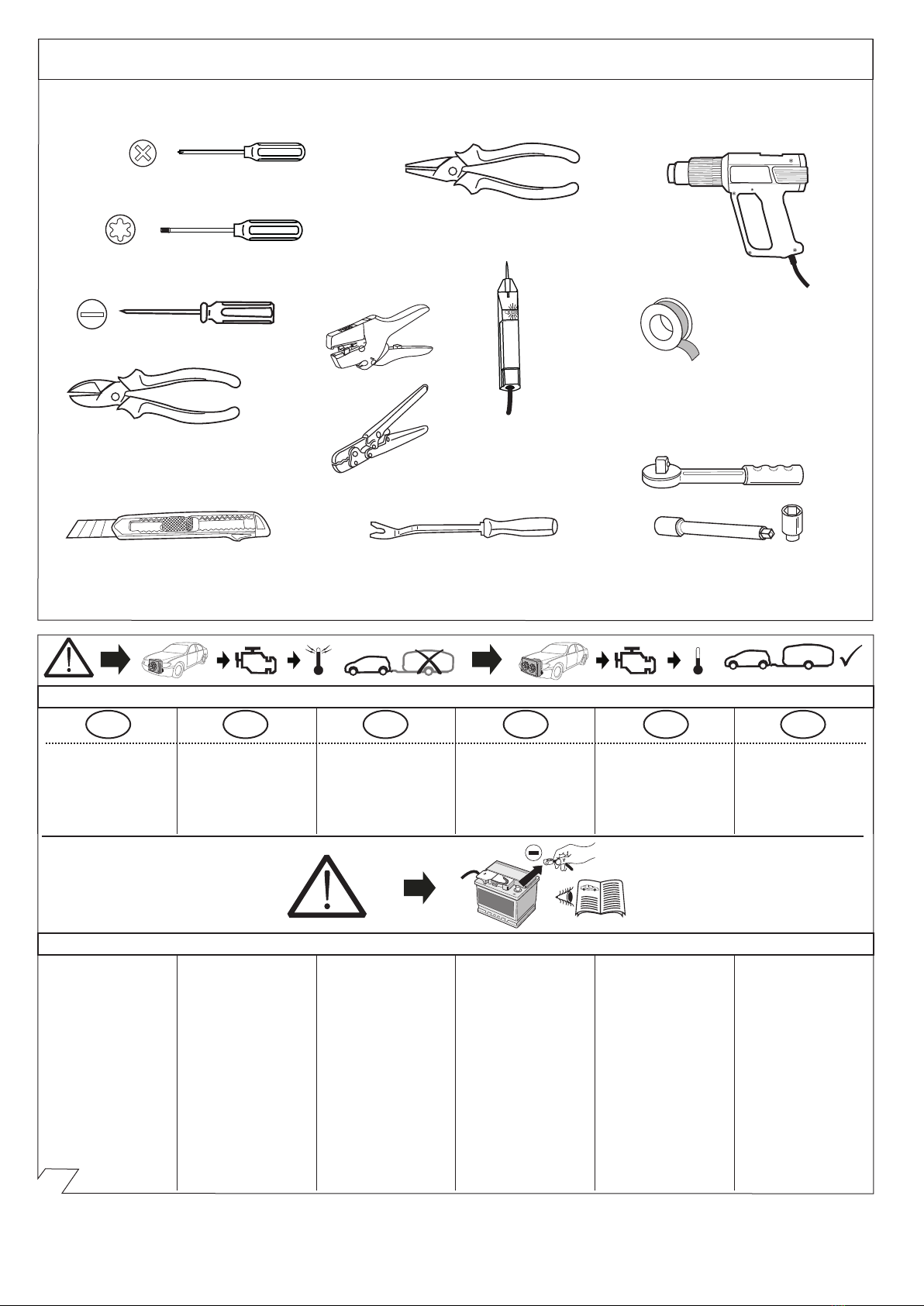

ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
MANUAL
CoCo
GBD
Die Kühlerleistung des Fahr-
zeuges muß bei Nachrüstung
einer Anhängerkupplung mög-
licherweise erhöht werden!
Bitte unbedingt Herstelleranga-
ben beachten!!
Um Störungen und Schäden am
Bordnetz zu vermeiden, muss
die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der Fahrzeugbat-
terie getrennt werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-Daten-
bus kann bei nicht abgeklemm-
ter Batterie sowohl das
Anhängermodul als auch das
fahrzeugseitige Bordnetzsteu-
ergerät beschädigt werden!
Bitte Herstellervorschriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
In order to avoid malfunctions
and damage to the vehicle’s
electrical system the earth
terminal must be disconnected
from the vehicle’s battery
before starting work!
Both the trailer module and the
vehicle’s control unit for the
electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dysfonctionne-
ment ou endommagement du
circuit de bord, il est indispensa-
ble de débrancher la pince de
masse de la batterie du véhicule
avant le début de toute opération!
En particulier s’il s’agit de travaux
et de branchements effectués sur
le bus de données CAN, si la
batterie n’est pas débranchée, le
module remorque aussi bien que
le dispositif de commande de
circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les directives
du fabricant lors du branchement
et du débranchement de la
batterie du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deve essere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori e gli
allacciamenti al bus di dati CAN,
se la batteria non è scollegata si
possono danneggiare sia la
centralina rimorchio, sia la cen-
tralina della rete di distribuzione
elettrica del veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del veicolo!
¡Para evitar fallos y defectos en
el sistema eléctrico de a bordo
es imprescindible separar al
terminal de puesta a tierra de la
batería del vehículo antes de
realizar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus de
datos CAN puede estropearse
tanto el módulo para
remolques como el regulador
del sistema eléctrico de a
bordo del vehículo si no se ha
desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
Om storingen en schade aan de
elektrische bedrading te vermij-
den moet de massapoolklem
absoluut vóór aanvang van alle
werkzaamheden worden losge-
koppeld van de voertuigaccu!
Vooral bij werkzaamheden aan en
aansluitingen op de CAN-databus
kan zowel de aanhangermodule
als de voertuigzijdige
regeleenheid voor de elektrische
installatie beschadigd worden, als
de accu niet ontkoppeld is!
Fabrieksvoorschriften bij het vast-
en loskoppelen van de
voertuigaccu in acht nemen
a.u.b.!
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling!
You must observe
the manufacturer's instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque
celui est équipé ultérieurement
d’un attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica un
gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare tassativa-
mente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar
un acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
F I E NL
Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
+
-

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

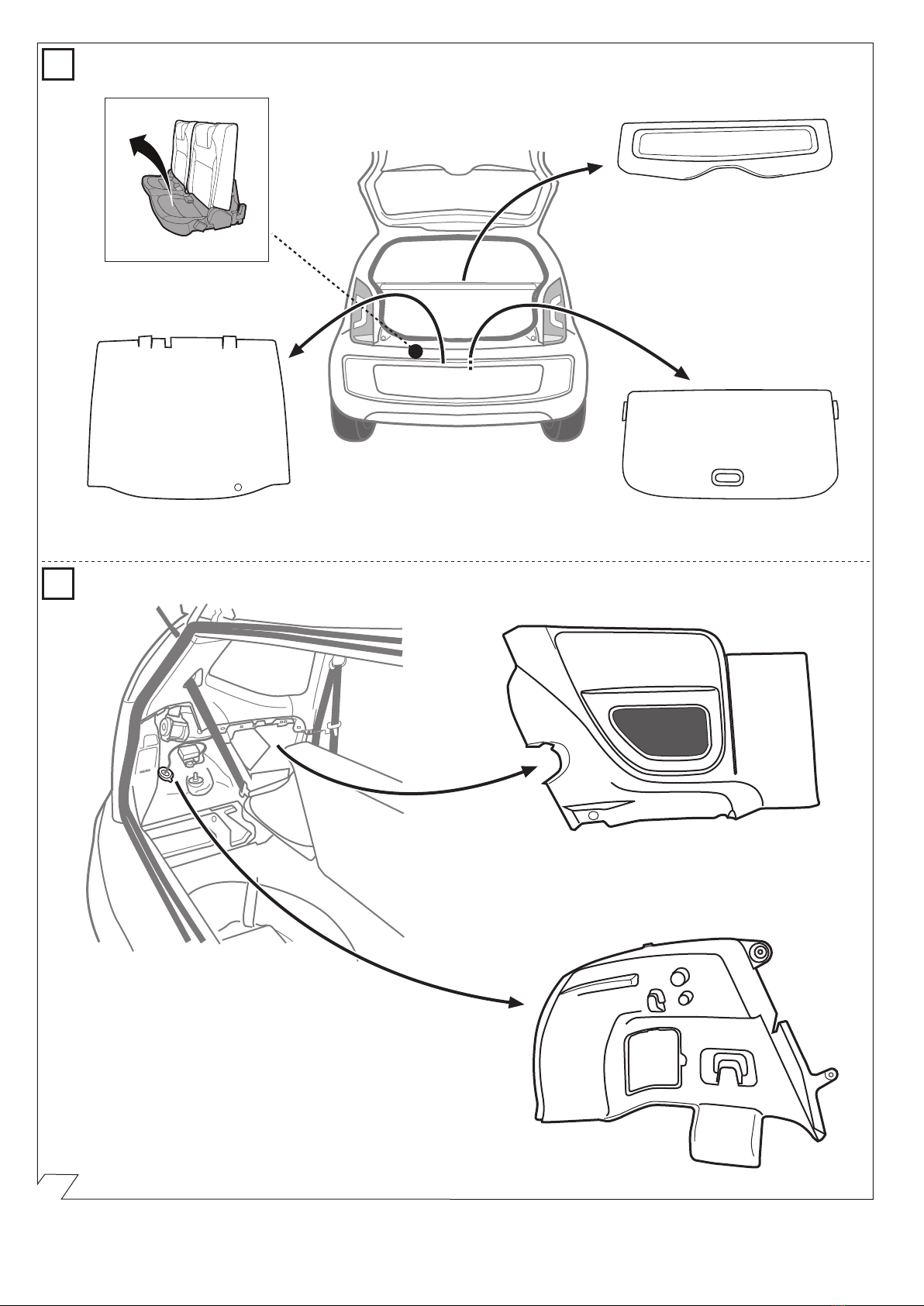

2
1.
2.
a
b

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
D FGB I
E
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr
ó
n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R
ød
R
ød
R
öd
Verde Groen Gr
øn
Gr
ønt
Gr
ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor -de-Rosa
Paars Pink Pink Rosa
Azul Blauw Bl
å
Bl
ått
Bl
å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr
å
Gr
ått
Gr
å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre
ä
Zelená Z
öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R
ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S
árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL GR RUS
Czarny μαύρος
κόκκινος
πράσινος
πορτοκαλί
βιολέτα
Μωβ
μπλε
κίτρινος
λευκός
καφέ
Γκρι
черный
красный
зеленый
оранжевый
фиолетовый
розовый
синий
желтый
белый
коричневый
серый
Czerwony
Zielony
Pomaran-
czowy
Fioletowy
R
ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
3
5
67
8
4
OPTION 2
4.
5.
1.
2.
3.
OPTION 1
OPTION 2
OPTION 2
2.
3.
1.

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

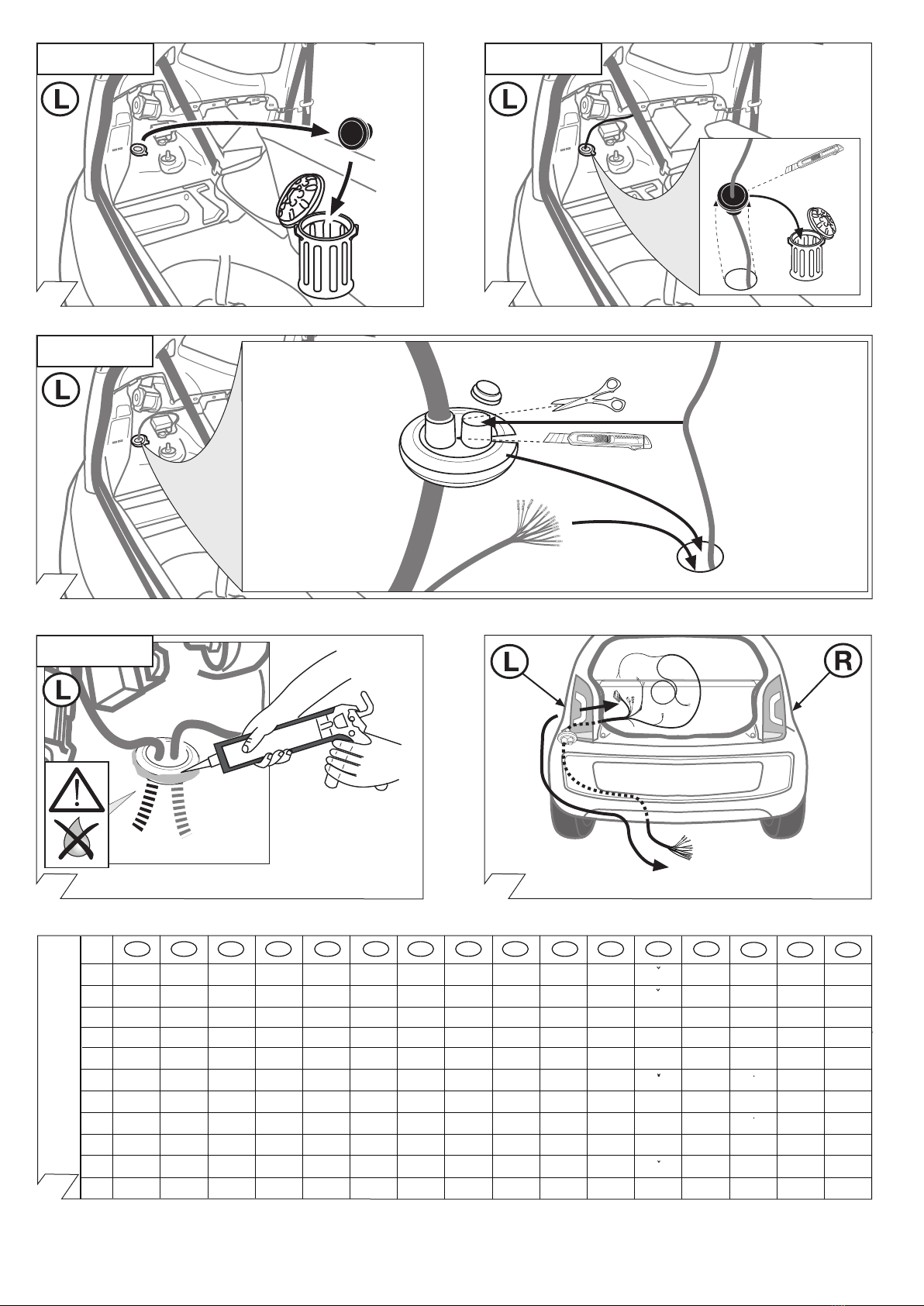

1-8
everse
5/58-R
6/54
1/L
4/R
2
ISO 11446
3/31
2a
BK/WT
WT
BK
BK/GN
BR
GY/RD
BK/RD
7/58-L
8
12
11
13
9
10
GY/BK
BL/RD
Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
21W
42W
21W
52W
63W
52W
42W
10
9
B+30
9
10
11
12
13
1
2
3
4
5
6
7
8
9
10
11
12 13
2a
1
2
3
1 = GN/BK
2 = GN
3 = GN/WT
WT
RD/BK
WT RD/BK
+
-
Kammer 3 / chamber 3
OPTION 1

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

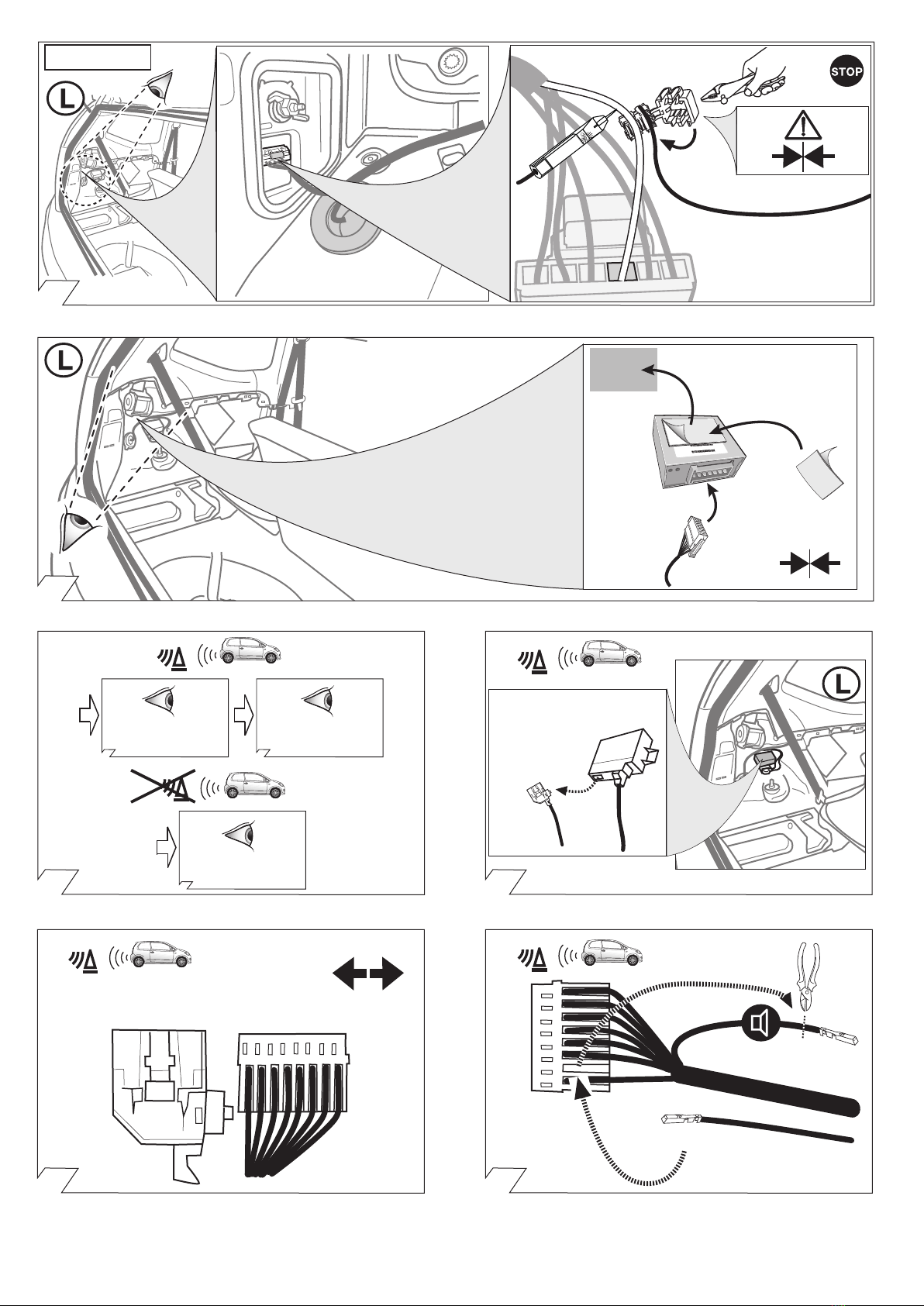

14
15
18 19
P
P
17-23
16
P
Steckverbindung
Connector
16-pin BR WT/BR
GN/BK
P
Pin 2
P
PDC-Steuergerät
Steckverbindung
Connector
16-pin BR
PDC control unit
17
25-57
24-57
WT
RD/BK
WT RD/BK
+
-
Kammer 4 / chamber 4
OPTION 2
X00000000
ooooooooooooooooo

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
20
P
WT/BR GN/WT
1234
22 23
P
GN
Pin 10
WT/RD
WT/RD
12
34
21
Pin 10
WT/RD
P
Steckverbindung
Connector
16-pin BR
GN/WT
GN/BK
P
GN
24
P
PDC-Steuergerät
Steckverbindung
Connector
16-pin BR
PDC control unit
25

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
OR/BR
OR/GN
CAN-Data Wire
OR/BR
OR/GN
CAN-Data Wire
OPTION 1
L
29
30-37
OPTION 2
RD/YL
RD/BL
OR/BR
OR/GN
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important! Please
note informations
in picture 1!
OR/BR
OR/GN
CAN-Data Wire
OR/BR
OR/GN
OR/BR
OR/GN
OPTION 1
OR/GN
OR/BR
OR/GN
OR/BR
OR/GN
26 27
28
29

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

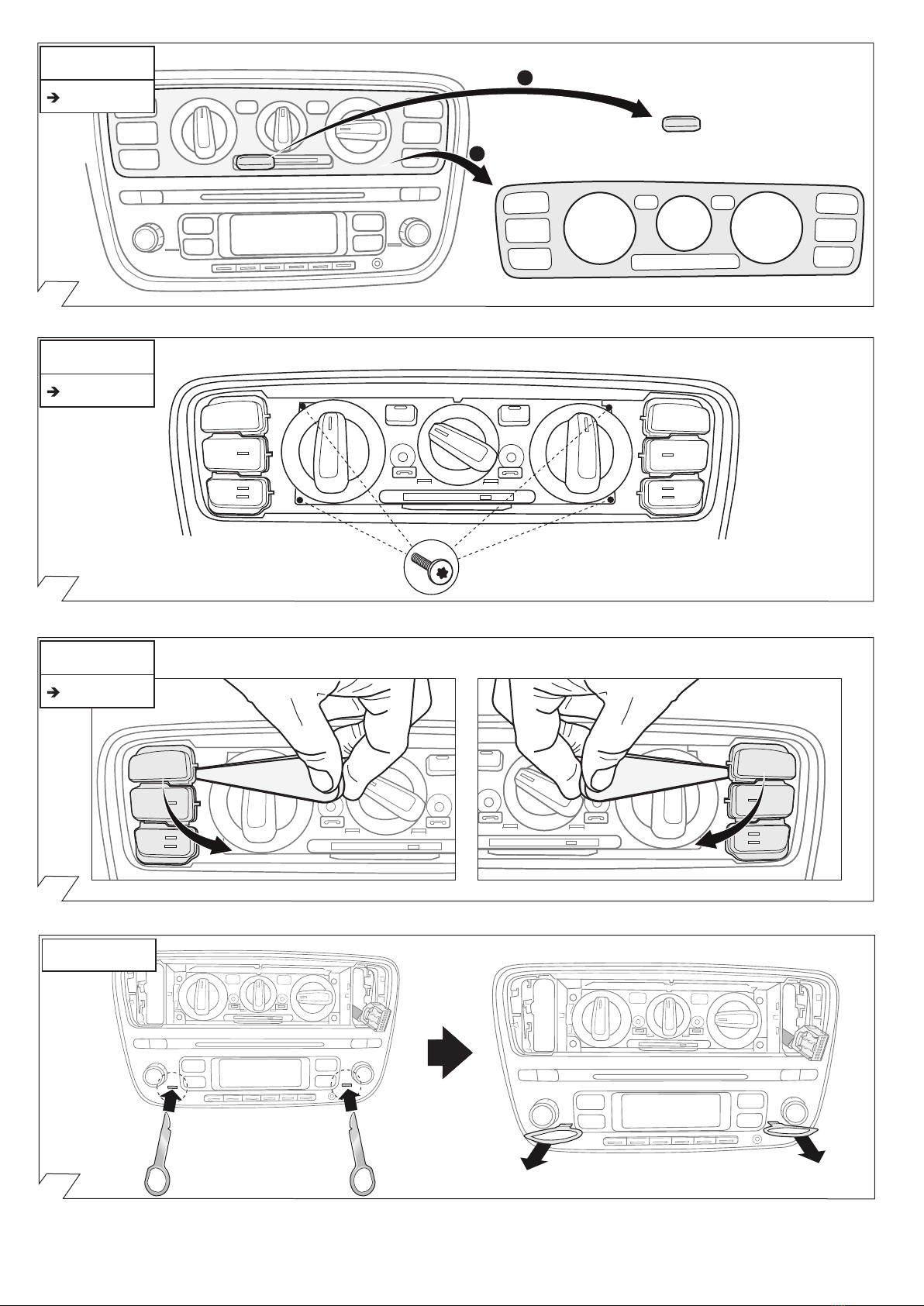

31
32
30
33
OPTION 2
OPTION 2
MY 2017
OPTION 2
MY 2017
1.
2.
OPTION 2
MY 2017

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
OR/BR
OR/GN
OPTION 2
OPTION 3
Mii electric
Citigoe iV
e-Up!
CAN-Data Wire
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important! Please
note informations
in picture 1!
OR/BR
OR/GN
OR/BR
OR/GN
OR/BR
OR/GN
OPTION 2
OR/GN
OR/BR
OR/GN
OR/BR
OR/GN
34
35
36

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Zugfeder
drawing spring
38
39
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important! Please
note informations
in picture 1!
OR/BR
OR/GN
CAN-Data Wire
OR/BR
OR/GN
OR/BR
OR/GN
OR/GN
OR/BR
OR/GN
OR/BR
OR/GN
37
OPTION 3
Mii electric
Citigoe iV
e-Up!

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
RD/YL RD/BL
+
RD/YL (15A)
RD/BL (15A)
5.
5.
MANUAL
42
Zugfeder
drawing spring
RD/YL
RD/BL
40
41
44
43
everse
15A
15A
2.
3.
1.
CLICK

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
48
47
46
45
53 - 59
49
50 - 59
A
B
LED
Folgende Beleuchtungsfunktionen
des Anhängers werden nicht bei allen
Zugfahrzeugen mit Tagesfahrlichtschaltung
unterstützt:
• Schlussleuchten
• Begrenzungsleuchten
• Kennzeichenbeleuchtung
Zur Aktivierung dieser Funktionen muss Stand-
oder Abblendlicht eingeschaltet werden!
The following light functions for the trailer
are not supported by all towing vehicles
with DRL circuit:
• Rear lights
• Side lights
• Numberplate lights
The taillights or dimmed headlights
must be switched on to activate this function!
De volgende verlichtingsfuncties
van de aanhanger worden niet bij
alle trekkende voertuigen met
daglichtschakeling ondersteund:
• Achterlichten
• Spatbordlampen
• Kentekenverlichting
Ter activering van deze functies moet
parkeer- of dimlicht worden ingeschakeld!
No todos los vehículos tractores con
conmutación de luz de marcha diurna
ofrecen un soporte para las siguientes
funciones de iluminaición del remolque:
• Luces traseras
• Luces de gálibo
• Iluminación de la matrícula
¡Para activar estas funciones deberán encenderse
las luces de posición o las luces de cruce!
Le seguenti funzioni per l’illuminazione
del rimorchio non sono supportate da tutte
le motrici con circuito di luci diurne:
• luci posteriori
• luci d’ingombro
• illuminazione targa
Per attivare queste funzioni devono essere
accese le luci di posizione o gli anabbaglianti!
Les fonctions d’éclairage suivantes
de la remorque ne sont pas activables s
ur tous les véhicules de traction équipés
de feux de circulation de jour:
• Feux arrières
• Feux d’encombrement
• Éclairage de la plaque minéralogique
Pour activer ces fonctions, les feux de position
ou de croisement doivent être allumés!
Codierung Steuergerät
Code Control unit
Codage dispositif de commande
Codifica dispositivo di controllo
Bedieningsapparaat coderen
Contralor de codificacion
59

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Kammer 1 / chamber 1
GY/WT
GY/WT
GY/WT
+
-
BK
WT
GY/WT
GY/WT
GY/WT
GY/WT
Wird nicht benötigt!
Not required!
B
51
A
B
50
49
52
MY 2017
MY 2017
BMY 2017
+
-
GY/WT
BK
WT
GY/WT
GY/WT
GY/WT
GY/WT

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]

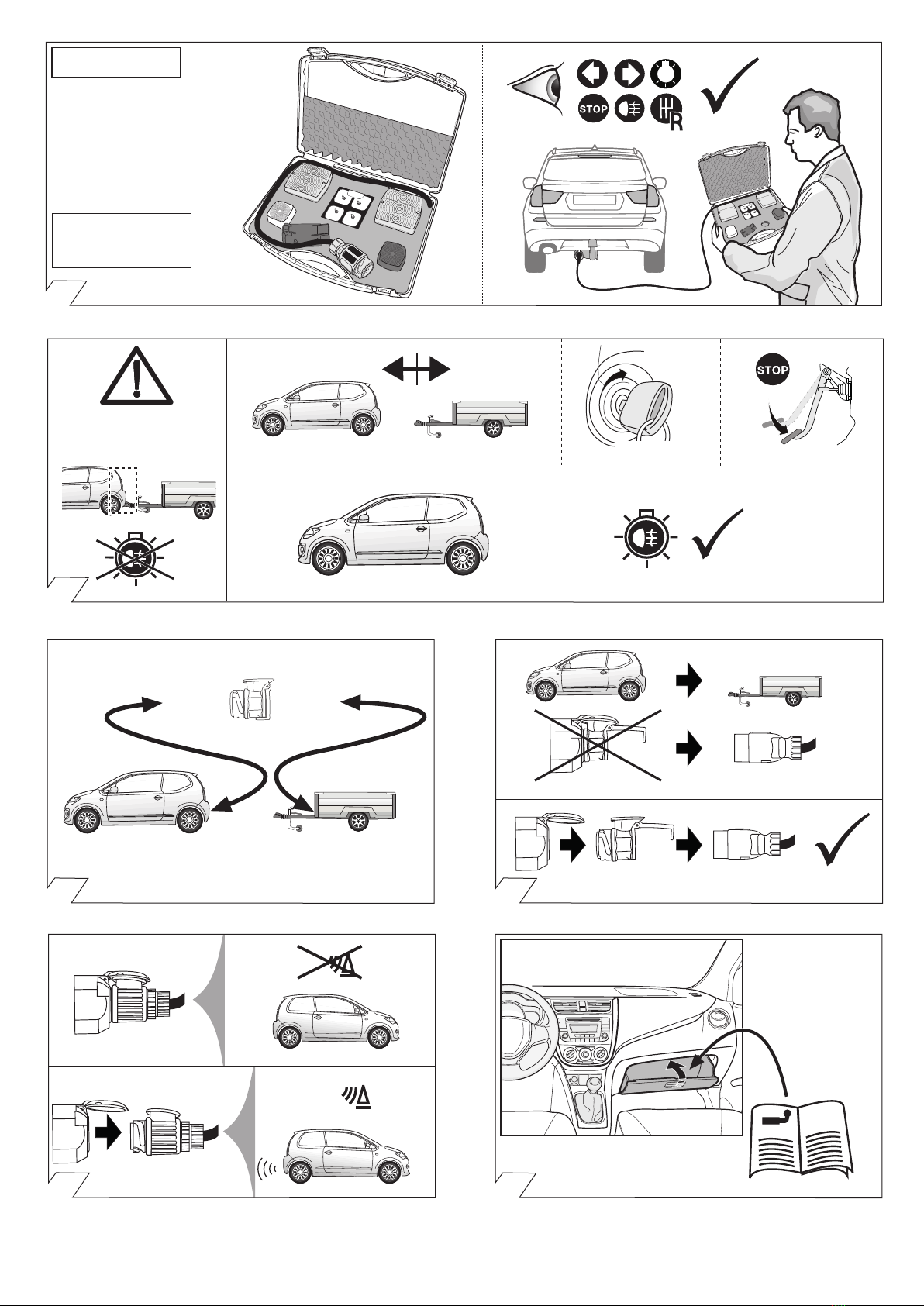

58
Optional: Adapter socket 62930000
13-pin 7-pin
P
P
57
SETUP
1x
1. 2. 3.
4.
ON
L
O
C
K
Ignition ON
55 56
54
53
OPTIONAL
everse
Trailer Simulator
for 7- and 13-pin
Sockets
everse
Permanentpower supply Chargingwir e for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN9 PIN10
Part-no.
50400522
MANUAL

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
59
Anhängerbetrieb konfigurieren / Set up trailer operation
Die Aktivierung der
• Anhänger-Blinküberwachung
muss mit Hilfe des ODIS-Testers wie folgt
durchgeführt werden:
Nach dem Verbinden mit ODIS muss in
der Sollverbauliste das Steuergerät „69
Anhängerfunktion“ auf codiert gesetzt
werden.
The activation of
• trailer indicator monitoring
has to be carried out using the ODIS tester as
follows:
After connecting to ODIS, the "69 trailer
function" controller has to be set to
encoded in the target installation list.
L’activation de
• la surveillance de clignotant de remorque
doit être effectuée comme suit à l’aide du
testeur ODIS:
Une fois la connexion avec ODIS établie,
mettre l’appareil de commande «69
fonctionnement avec remorque» sur
«codé» dans la liste d’assemblage
théorique.
L’attivazione di
• controllo frecce del rimorchio
si deve eseguire con l’aiuto del tester
ODIS come segue:
Dopo la connessione con ODIS, nella lista
d'installazione nominale la centralina "69
Funzione rimorchio" deve essere
codificata.
La activación
• del control de los intermitentes del remolque
deberá llevarse a cabo con ayuda del compro-
bador ODIS de la siguiente manera:
Después de haber establecido la conexión
con ODIS se deberá ajustar el controlador
"69 función de remolque" en la lista de
dispositivos a codificado.
De activering van
• de knipperbewaking van de aanhangwagen
moet met behulp van de
ODIS-tester
als volgt worden uitgevoerd:
Na aansluiting met het on board
diagnostisch systeem ODIS moet in de lijst
voor de te plannen inbouw, de regeleenheid
’69-aanhangwagenfunctie’ worden
ingesteld als zijnde ‘gecodeerd’.

87501637/17.02.2020 /© JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]
Blinküberwachung und Leuchten-Substitution bei Ausfall der Anhänger-Blinkleuchten
Der Ausfall von einer oder von beiden Anhänger-Blinkleuchten wird je nach Fahrzeugtyp und Ausführung
des verbauten Elektro-Einbausatzes wie folgt angezeigt:
• Erhöhung / Verdoppelung der Blinkfrequenz
• Volltextmeldung im Display / Kombi-Instrument
• Aktivierung Kontrollleuchte für Lampenausfall
• Akustische Warnung via Buzzer oder Voice-Message
Bei einem Blinkleuchten-Ausfall ersetzt die gleichseitige Rückleuchte durch Aufleuchten in der
Blinkfrequenz eine defekte Anhänger-Blinkleuchte ( Leuchten-Substitution!).
ON
L
O
C
K
Ignition ON oder
or /31: PIN 1
RD
RD B+/30: PIN 2 oder/or 4
ON
L
O
C
K
Ignition ON
CAN-Data Wire PIN 13+14
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
No CAN-Data Standby /
Sleepmode
=
OFF
Ignition OFF
GN
RD
GN
GN

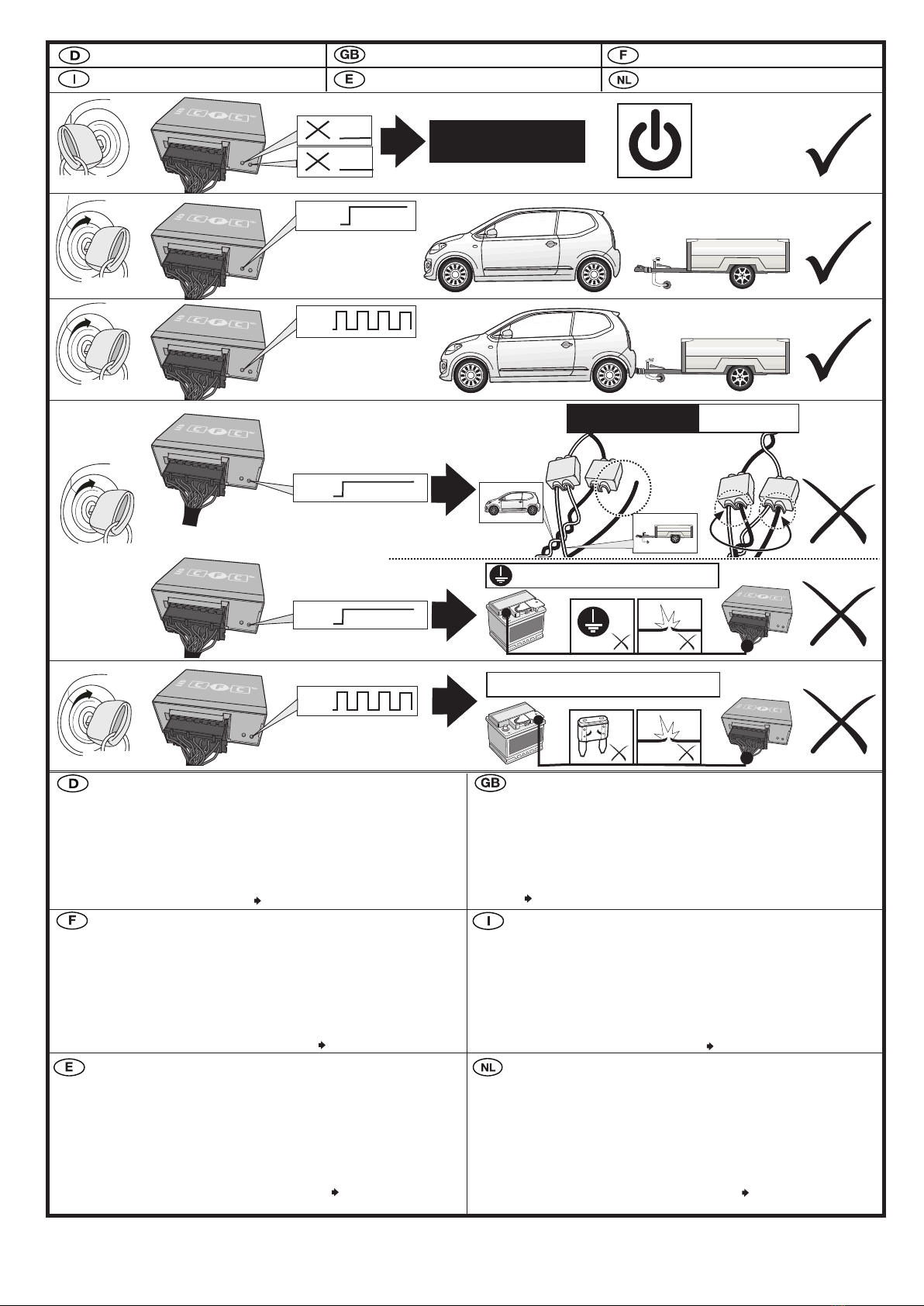

Diagnosefunktion der Kontroll-LED’s Diagnosis function of control LEDs Fonction diagnostic des LED de contrôle
Diagnosefunctie van de controle-LED´sFunción de diagnóstico de los LEDs de controlFunzione di diagnostica dei LED di controllo
Indicator failure detection and lamp substitution if the trailer indicators fail
The failure of a single or on both trailer indicators will be shown depending on the type of vehicle and
electric kit installed as follows:
• Increase in the flashing frequency
• Text message in the Display / combi-instrument
• Activated control lamp for light failure
• Audible warning via Buzzer or Voice-Message
If an indicator fails the left or right rear light compensates the faulty indicator by flashing at the correct
frequency! ( lamp substitution).
Controllo delle frecce e sostituzione delle lampade in caso di guasto
alle frecce del rimorchio
A seconda del tipo di veicolo e della versione del kit elettrico montato, il guasto di una o di entrambe le
frecce del rimorchio si manifesta come segue:
• Aumento/raddoppio della frequenza di lampeggiamento
• Full text display / strumento combinato
• Attivazione della spia di controllo per il guasto lampada
• Segnalazione acustica mediante cicalino o messaggio vocale
In caso di guasto alla luce della freccia, la luce posteriore dello stesso lato si accende sostituendo nella
frequenza del lampeggio la freccia difettosa del rimorchio. ( Sostituzione delle lampade!).
Surveillance des clignotants et substitution des feux en cas de panne des clignotants
de la remorque
La panne d’un ou des deux clignotants de la remorque est indiquée de la façon suivante en fonction du
type de véhicule et du modèle de module électrique monté:
• Augmentation / doublement de la fréquence de clignotement
• Message complet sur l’affichage / l’instrument combiné
• Activation du voyant de contrôle pour panne de lampe
• Avertissement sonore via buzzer ou message vocal
En cas de panne du clignotant, le feu arrière du côté de la panne remplace un clignotant de remorque
défectueux en s’allumant à la même fréquence que le clignotant! ( Substitution des feux!).
Control de intermitentes y sustitución de lámparas en caso de fallo
de los intermitentes del remolque
El fallo de uno o de ambos intermitentes del remolque se indicará de la siguiente manera en función del
tipo del vehículo y de la ejecución del juego de montaje eléctrico montado:
• Aumento/duplicación de la frecuencia de parpadeo
• Mensaje de texto completo en el display/instrumento combinado
• Activación de la lámpara piloto para el fallo de lámparas
• Advertencia acústica mediante zumbador o mensaje de voz
Si hay un fallo de intermitente, la luz trasera del mismo lado reemplazará la lámpara defectuosa del
intermitente parpadeando en la misma frecuencia que el intermitente ( ¡Sustitución de lámparas!).
Knippercontrole en lampvervanging bij uitval van de knipperlampen
van een aanhangwagen
De uitval van één of beide knipperlampen van een aanhangwagen wordt afhankelijk van het voertuigtype
en de uitvoering van de ingebouwde elektroset als volgt aangegeven:
• Verhoging / verdubbeling van de knipperfrequentie
• Volledige tekstweergave op het display / combi-instrument
• Activering controlelampje voor uitval van een lamp
• Akoestische waarschuwing via buzzer of Voice-Message
Bij een uitval van (een) knipperlamp(en) vervangt het gelijkzijdige achterlicht door aan te flitsen bij de
knipperfrequentie een defecte knipperlamp van een aanhangwagen ( Lampvervanging!).
RD
