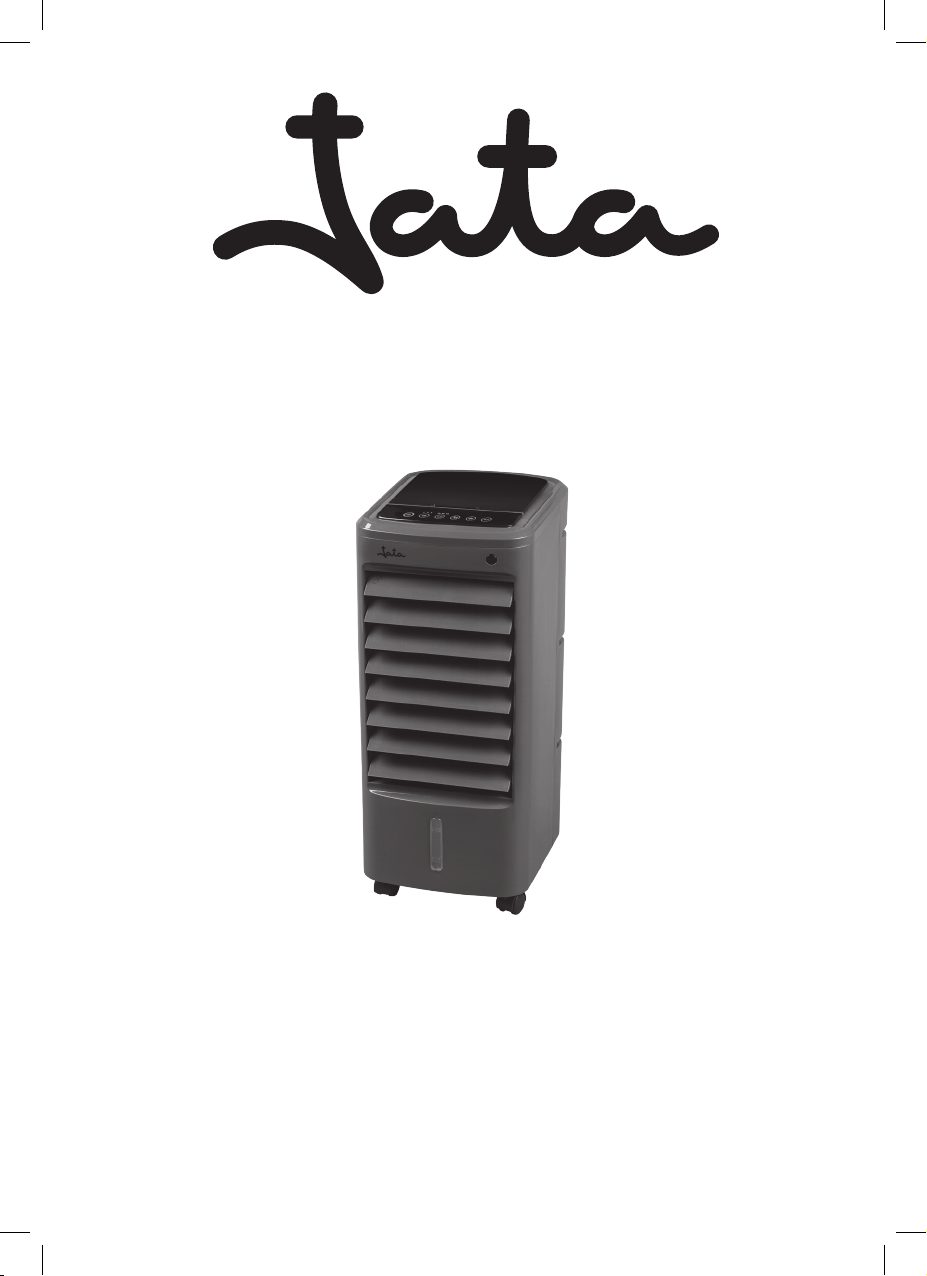

Jata JVAC2002 Instruction Manual

JVAC2002
AIRE ACONDICIONADO PORTÁTIL
AR CONDICIONADO PORTÁTIL
PORTABLE AIR CONDITIONER
CLIMATISEUR PORTABLE
ARIA CONDIZIONATA PORTATILE
TRAGBARES KLIMAGERÄT
INSTRUCCIONES DE USO
INSTRUÇÕES DE UTILIZAÇÃO • INSTRUCTIONS OF USE
INSTRUCTIONS D’USAGE • ISTRUZIONI PER L’USO
BEDIENUNGSANLEITUNG

2
3
4
1
8
9
6
7
FEDCBA
2
5
10 3

2
3
COMPONENTES PRINCIPALES
1. Cuerpo
2. Ruedas
3. Depósito de agua
4. Panel de control
5. Mando a distancia
6. Filtro entrada de aire
7. Salida de aire
8. Indicador de nivel de agua
9. Cámara de paso de agua
10. Acumulador de frio
MAIN COMPONENTS
1. Structure.
2. Wheels.
3. Water tank.
4. Control panel.
5. Remote control.
6. Air inlet lter.
7. Air outlet.
8. Water level indicator.
9. Water passage container.
10. Cold accumulator
COMPONENTI PRINCIPALI
1. Corpo.
2. Ruote
3. Serbatoio acqua
4. Pannello di controllo.
5. Comando a distanza.
6. Filtro entrata aria.
7. Uscita d’aria.
8. Indicatore del livello dell’acqua.
9. Camera di passaggio dell’acqua.
10. Accumulatore di freddo
PRINCIPAIS COMPONENTES
1. Estrutura.
2. Rodas.
3. Depósito de água.
4. Painel de controlo.
5. Comando à distância.
6. Filtro entrada de ar.
7. Saída de ar.
8. Indicador de nível de agua.
9. Depósito de passagem da agua.
10. Acumulador de frio
PRINCIPAUX COMPOSANTS
1. Corps.
2. Roues.
3. Réservoir d’eau.
4. Panneau de contrôle.
5. Télécommande.
6. Filtre entrée d’air.
7. Sortie d’air.
8. Indicateur de niveau d’eau.
9. Réservoir de passage de l’eau.
10. Accumulateur de froid
HAUPTBESTANDTEILE
1. Gerädekörper
2. Rädern
3. Wassertank
4. Bedienfeld
5. Fernsteuerung
6. Filter Lufteintritt
7. Luftaustritt
8. Wasserstandsanzeige
9. Wassertank
10. Kältespeicher.
DATOS TÉCNICOS • DADOS TECNICOS • TECHNICAL DATA 202301
Mod. JVAC2002 220-240 V~ 50/60 Hz 65 W
Los textos, fotos, colores, guras y datos corresponden al nivel técnico del momento en que se han impreso. Nos reservamos el derecho a
modicaciones, motivadas por el desarrollo permanente de la técnica en nuestros productos.

4
5
ESPAÑOL
ATENCION
• Lea atentamente estas instrucciones antes de poner el
ventilador en funcionamiento y guárdelas para futuras
consultas.
• Este aparato pueden utilizarlo niños con edad de 8 o más años
y personas con capacidades físicas, sensoriales o mentales
reducidas o falta de experiencia y conocimiento, si se les ha
dado la supervisión o instrucción apropiadas respecto al uso
del aparato de una manera segura y comprenden los peligros
que implica.
• No deje al alcance de los niños bolsas de plástico o elementos
del embalaje. Pueden ser fuentes potenciales de peligro.
• No la conecte sin asegurarse que el voltaje indicado en la
placa de características del aparato y el de su casa coinciden.
• MUY IMPORTANTE: Nunca debe sumergir el aparato en
agua u otros líquidos.
• Este aparato ha sido diseñado para uso exclusivamente
doméstico. Debe vigilarse que los niños no jueguen con el
aparato. Mantenga el ventilador fuera de su alcance.
• Asegúrese de que ni el aparato ni el cable están en contacto
con supercies u objetos calientes.
•Sitúelo siempre sobre una supercie plana y estable.
• No debe ser utilizado en el exterior.
• No introduzca los dedos ni ningún objeto entre las rendijas
para evitar bloquear el motor.
• La manipulación o sustitución de cualquier componente
deberá ser realizada por un Servicio Técnico Autorizado.
• Si el cable de alimentación o cualquier componente está
dañado, debe ser sustituido por el fabricante o por su servicio
postventa o personal similar cualicado con el n de evitar un
peligro.

4
5
INSTRUCCIONES DE MONTAJE
• Inserte las 4 ruedas (2) en la base del cuerpo (1).
INSTRUCCIONES DE USO
•Recuerde que el ventilador siempre debe de colocarse sobre una superficie plana y estable.
• Presione sobre las rejillas de la salida de aire (7), como se indica, para regular la dirección vertical del
caudal de aire.
•Si desea humidificar el ambiente, introduzca agua fría en el depósito (3). Si lo desea puede verter agua por
la cámara de paso de agua (9) también. Se incluyen dos acumuladores de frio (10). En su interior, hay un
polvo, el cual se convertirá en gel al añadir agua. Utilícelas si desea enfriar, introduciéndolas
previamente en el congelador. Preste atención a las indicaciones MIN y MAX del depósito y mantenga el
nivel entre ellas.
• Conecte el aparato a la red.
PANEL DE CONTROL
• (a) Botón encendido/apagado.
Encienda el ventilador pulsando el botón
• (b) Regulador de velocidad.
Seleccionamos la velocidad deseada (mínima-media-máxima)
• (c) Temporizador.
Para programarlo presione el temporizador consecutivamente hasta seleccionar las horas deseadas
(máximo 12 horas)
• (d) Modo.
Presione este botón para activar un programa con cambios de velocidad.
• (e) Enfriador.
Pulse este botón para que la bomba de agua tome el agua del depósito, vertiéndola sobre el ltro (6).
El aire expulsado será más fresco y húmedo.
• (f) Oscilación automática.
Para que la torre oscile pulse el botón de oscilación.
• Al presionar los botones, una luz indicará en que programa se encuentra.
• Tiene opción de controlar el ventilador desde el mando a distancia (5) desde una distancia máxima de 10
metros. El mando utiliza dos pilas LR03 (2 x AAA).
MANTENIMIENTO Y LIMPIEZA
• Antes de proceder a su limpieza asegúrese que el aparato está desconectado de la red.
• Límpielo con un paño ligeramente humedecido.
• Es importante mantener la rejilla delantera y el ltro de entrada de aire (6) limpios de polvo y pelusas que
se le puedan adherir. Es recomendable limpiarlo una vez al mes.
• No emplee productos químicos o abrasivos, estropajos metálicos, etc. que puedan deteriorar las
supercies.
PROTECCION DEL MEDIO AMBIENTE
• En su calidad de consumidor, cuando desee desprenderse del aparato deposítelo para su posterior
tratamiento en un centro de recogida de residuos o contenedor destinado a tal n.
• Nunca lo tire a la basura. De esta manera estará contribuyendo al cuidado y mejora del medio
ambiente.
PORTUGUÊS
ATENÇÃO
• Leia atentamente estas instruções antes de colocar a
ventoinha em funcionamento e guarde-as para futuras
consultas.

6
7
• Este aparelho pode ser usado por crianças maiores de 8 anos
e por pessoas com capacidades físicas, sensoriais ou mentais
reduzidas ou com falta de experiência e conhecimento, sempre
que lhes seja dada a supervisão apropriada ou instruções para
a utilização do aparelho de forma segura e de modo a que
compreendam os perigos inerentes.
• Não deixe sacos de plástico ou partes da embalagem ao
alcance das crianças. Podem ser potenciais fontes de perigo.
•Não o ligue sem se certicar que a voltagem indicada na placa
de características e a da rede coincidem.
• MUITO IMPORTANTE: Nunca mergulhe o aparelho em água
ou outros líquidos.
• Este aparelho foi concebido para utilização exclusivamente
doméstica. Deve assegurar que as crianças não brincam com o
aparelho. Mantenha a ventoinha fora do seu alcance.
•Certique-se que nem o aparelho nem o cabo estejam em
contacto com superfícies ou objetos quentes.
• Coloque-a sempre sobre uma superfície plana e estável.
• Não deve ser usada ao ar livre.
• Não introduza os dedos ou quaisquer objectos entre as grelhas
para evitar o bloqueio do motor.
• O manuseamento ou a substituição de qualquer componente
deverá ser realizado por um Serviço de Assitência Técnica
Autorizado.
•Se o cabo de alimentação estiver danicado, deve ser
substituído pelo fabricante, pelo seu serviço pós-venda ou por
pessoal devidamente qualicado, a m de evitar situações de
perigo.
INSTRUÇÕES DE MONTAGEM
• Insira as 4 rodas (2) na base do corpo (1).
INSTRUÇÕES DE UTILIZAÇÃO
•Lembre-se que o aparelho deve ser sempre colocada sobre uma superfície plana e estável.
•Pressione as grelhas de saída de ar (7), conforme indicado, para regular o sentido vertical do fluxo de ar.
•Se desejar umidificar o ambiente, introduza água fria no tanque (3). Se desejar, pode despejar água
também pela câmara de passagem de água (9). Dois acumuladores de frio (10) estão incluídos. Dentro, há
um pó, que se transforma em gel quando você adiciona água. Use-os se quiser resfriar, colocando-os
previamente no freezer. Preste atenção às indicações MIN e MAX no tanque e mantenha o nível entre eles.
•Ligue o aparelho à rede.

6
7
PAINEL DE CONTROLO
• A. Botão acender/apagar. Ligue o ventilador pressionando o botão
• B. Regulador de velocidade. Selecionamos a velocidade desejada (mínima-média-máxima)
• C. Temporizador. Para o programar, pressione o temporizador, consecutivamente, até selecionar o tempo
desejado (máximo de 12 horas)
• D. Modo. Pressione este botão para ativar um programa com mudanças de velocidade.
• E. Refrigerador.
Pressione este botão para que a bomba de água retire a água do depósito, despejando-a sobre o ltro
(6). O ar expelido cará mais frio e húmido.
• F. Oscilação automática. Para que a torre oscile pressione o botão de oscilação.
• Ao pressionar os botões, uma luz indica em que programa se encontra.
• Tem a opção de controlar o ventilador a partir do comando à distância (5) numa distância máxima de 10
metros. Il telecomando funziona com due batterie LR03 (2 x AAA).
LIMPEZA E MANUTENÇÃO
• Antes de iniciar a sua limpeza certique-se que o aparelho está desligado da rede.
• A ventoinha deverá ser limpo com um pano levemente humedecido.
• É importante manter a grelha dianteira e o ltro de entrada de ar (6) limpos de pó e cotão que se lhes
possam aderir. É recomendável a sua limpeza uma vez por mês.
• Não utilize produtos químicos ou abrasivos, esfregões metálicos, etc. que possam deteriorar a superfície.
PROTECÇÃO DO MEIO AMBIENTE
• Na sua qualidade de consumidor, quando desejar desfazer-se do aparelho deposite-o, para o seu
posterior tratamento, num centro de recolha de resíduos ou contentor destinado para tal m.
• Nunca o deite para o lixo. Assim, estará a contribuir para o cuidado e o melhoramento do meio
ambiente.
ENGLISH
ATTENTION
• Carefully read these instructions before using the fan for the
rst time and keep them for future enquiries.
• This appliance can be used by children at the age of 8 or more
and people with physical, sensory or mental capabilities or
lack of experience and knowledge if they have been given an
appropriate supervision or instruction concerning the safety
use of the appliances and understand the dangers involved.
•Keep all plastic bags and packaging components out of the
reach of children. They are potentially dangerous.
•Do not connect the appliance to the mains without checking
that the voltage on the rating plate and that of your household
are the same.
• VERY IMPORTANT: Do not immerse the appliance in water
or any other liquid.

8
9
• This appliance has been designed for domestic only. Don’t
allow children play with the appliance. Keep the fan out of the
reach of children.
•Make sure neither the appliance nor the cable are in direct
contact with hot surfaces or objects.
•Always place it on a at and stable surface.
• Do not use outdoors.
•Do not put the ngers or other objects into the slits to prevent
the engine block.
• Manipulation or replacement of any component must be
performed by an authorized service centre.
• If the power cord is damaged, it must be replaced by the
manufacturer or by its after-sales service or similar qualied
personnel in order to avoid a danger.
ASSEMBLING INSTRUCTIONS
• Insert the 4 wheels (2) in the base of main body (1).
INSTRUCTIONS OF USE
•Remember the appliance always must be placed on a flat and stable surface.
•Press on the air outlet grills (7), as indicated, to regulate the vertical direction of the air flow.
•If you want to humidify the environment, introduce cold water into the tank (3). If you wish, you can pour
water through the water passage chamber (9) as well. Two cold accumulators (10) are included.
Inside, there is a powder, which will turn into a gel when you add water. Use them if you want to chill,
previously introducing them in the freezer. Pay attention to the MIN and MAX indications on the tank and
keep the level between them.
• Plug the appliance into the mains.
CONTROL PANEL
• A. On / o button.
Switch on the fan by pushing the knob.
• B. Speed regulator.
Choose the desired speed (min-med-max).
• C. Timer.
To program push the timer knob consecutively till selecting the desired period of time (max. 12
hours).
• D. Mode:
Press this knob to activate a program with speed changes.
• E. Cooler:
Press this button, the water pump takes the water from the tank, pouring it over the lter (6). The
expelled air will be cooler and more humid.
• F. Automatic oscillation.
To oscillate push the oscillation button.
• When pressing the knobs, a light will show the selected program.
• You can control the fan with the remote control (5), maximum functioning distance 10 m. The remote
control works with two LR03 batteries (2 x AAA).

8
9
MAINTENANCE AND CLEANING
• Before you proceed to cleaning, make sure the appliance is unplugged from the mains.
• Clean with a slightly damp cloth.
• It is important to keep the frontal grid and the air inlet lter (6) clean of dust that it can be adhered. It is
advisable to clean the lter once a month.
• Do not use abrasive or chemical products, such as metallic scourers, which may deteriorate the surfaces of
the appliance.
ENVIRONMENT PROTECTION
• Dispose the appliance according to the local garbage regulations.
• Never throw it away to the rubbish. So you will help to the improvement of the environment.
FRANÇAIS
ATTENTION
• Avant de mettre en marche le ventilateur, veuillez lire
attentivement cette notice et conservez-la pour vous y reporter
au besoin.
• Cet appareil peut être utilisé par les enfants de plus de 8
ans et les personnes handicapées physiques, sensorielles ou
mentales réduites ou sans expérience ni connaissance, si elles
ont reçu l’instruction ou la surveillance pertinentes concernant
l’utilisation de l’appareil d’une façon sûre et comprennent les
dangers qu’il implique.
• Ne laissez pas les sacs plastique ou les éléments de
l’emballage à la portée des enfants. Ceux-ci peuvent constituer
un danger.
•Avant de connecter le four, vériez que la tension indiquée sur
la plaque signalétique et celle de votre domicile coïncident.
• MISE EN GARDE TRÈS IMPORTANTE: Ne pas immerger
l’appareil dans de l’eau ni dans aucun autre liquide.
• Cet appareil est destiné à un usage exclusivement domestique.
Veillez à ce que les enfants ne jouent pas avec cet appareil.
Tenir le ventilateur hors de leur portée.
• S’assurer que ni l’appareil ni le câble ne sont en contact avec
des surfaces ou des objets chauds.
• Placez-le sur une surface plane et stable.
• Ne pas utiliser le ventilateur à l’extérieur.

10
11
• Ne pas introduire les doigts ni aucun objet dans les fentes pour
éviter de bloquer le moteur.
• La manipulation ou le remplacement de tout composant doit
être eectué par un service après-vente.
• Si le câble d’alimentation est abîmé, il doit être remplacé par
le fabricant, par son service après-vente ou par du personnel
équivalent qualié an d’éviter tout danger.
INSTRUCTIONS DE MONTAGE
• Insérer les 4roues (2) sur le socle de l’appareil (1).
CONSEILS D’UTILISATION
•Il est rappelé que l’appareil est à placer obligatoirement sur une surface plane et stable.
•Appuyer sur les grilles de sortie d’air (7), comme indiqué, pour régler la direction verticale du flux d’air.
•Si vous souhaitez humidifier l’environnement, introduisez de l’eau froide dans le réservoir (3). Si
vous le souhaitez, vous pouvez également verser de l’eau à travers la chambre de passage d’eau (9).
Deux accumulateurs de froid (10) sont inclus. A l’intérieur, il y a une poudre, qui se transformera en gel
lorsque vous ajouterez de l’eau. Utilisez-les si vous souhaitez refroidir, en les introduisant au préalable
au congélateur. Faites attention aux indications MIN et MAX sur le réservoir et maintenez le niveau entre
elles.
•Branchez l’appareil.
PANNEAU DE CONTRÔLE
• A. Bouton ON/OFF.
Appuyez sur le bouton pour mettre le ventilateur en marche.
• B. Régulateur de vitesse.
Sélectionnez la vitesse souhaitée (minimum-moyenne-maximum)
• C. Minuterie.
Pour le programmer, appuyez sur la minuterie jusqu’à sélectionner le nombre d’heures souhaité
(maximum 12h)
• D. Mode.
Appuyer sur ce bouton pour lancer un programme avec des changements de vitesse.
• E. Refroidisseur.
Appuyer sur ce bouton pour que la pompe aspire l’eau du réservoir et la verse sur le ltre (6). L’air
expulsé sera plus frais et humide.
• F. Oscillation automatique.
Pour que la colonne oscille, appuyez sur le bouton d’oscillation.
• Lorsque vous appuierez sur les boutons, un voyant indiquera le programme sélectionné.
• Vous pouvez contrôler le ventilateur avec la télécommande (5) depuis une distance maximale de 10mètres.
La télécommande fonctionne avec deux piles LR03 (2xAAA).
ENTRETIEN ET NETTOYAGE
• Avant de procéder au nettoyage de l’appareil, assurez-vous que celui-ci est débranché.
• Nettoyer avec un chion légèrement humide.
• Il est important de conserver la grille avant et le ltre d’entrée d’air (6) propres, sans poussière qui puisse y
adhérer. Il est recommandé de le laver une fois par mois.
• N’utilisez pas de produits chimiques ou abrasifs, d’éponges métalliques, etc., qui pourraient détériorer les
surfaces.
PROTECTION DE L’ENVIRONNEMENT
• En votre qualité de consommateur, si vous souhaitez vous défaire de l’appareil, déposez-le pour
son ultérieur traitement, dans un centre de recueil de déchets ou un container destiné à cet eet.
• Ne le jetez jamais à la poubelle. Vous contribuerez ainsi à la protection et l’amélioration de
l’environnement.
