JB Systems CD 100 User manual

User’s Guide
Mode d’emploi
Gebruiksaanwijzing
Manual de instrucciones
Manual do utilizador
Bedienungsanleitung
CD 100

CD 100 2
ENGLISH
Note on use
•Allow for sufficient heat dispersion when installed on a rack.
•Handle the power cord carefully. Hold the plug when
unplugging the cord.
•Keep the set free from moisture, water and dust.
•Unplug the power cord when not using the set for a long
period of time.
•Do not let foreign objects in the set.
•Do not let insecticides, benzene and thinner come in contact
with the set.
•Never dissassemble or modify the set in any way.
Specifications
Power source.............................. AC 230V, 50 Hz, 15W
Dimensions................................. 274 (D) x 216 (W) x 87 (H) mm

CD 1003
FUNCTIONS

CD 100 4
1. STOP - Stops the CD.
2. OPEN/CLOSE – Press it to open and close the disc holder.
3. LCD DISPLAY - Shows time (minutes, seconds, frame) and
pitch information.
4. SGL/CTN - Switches between Single or Continuous play
modes.
5. CUE INDICATOR
6. CUE - Used to recall and preview the cue point.
7. PLAY/PAUSE INDICATOR
8. PLAY/PAUSE - Plays or pauses the CD.
9. LOOP IN INDICATOR
10. LOOP IN - This allows you to set the cue point without stop-
ping the play back. This button sets the beginning of a loop.
11. LOOP OUT - Used to set the ending when looping music.
The player will start to loop continuously until you press this
button again to exit.
12/13. - Press the button to forward and backward frame.
When you press the start button in pause mode a new cue
point is set automatically. Scans forward or back through
the current track. This unit features 3 scan speeds. Hold the
or button for a few seconds to change the scan speed.
14. B. SKIP - Use this button to go back to the beginning of
the current track or to select a previous track for playing.
15. F. SKIP - Use this button to go to the next CD track.
16. LOOP OUT INDICATOR
17. TIME - LCD display shows the remaining or elapsed time or
the total remaining time.
18. PITCH BEND - When this button is pressed the pitch is
temporarily changed. Note: maximum pitch on this unit is
16%. If the pitch fader is already set to 16%, this function
will not work.
19. PITCH FADER - Used to speed up or slow down the current
track.

CD 1005
20. PITCH SELECT - Changes the pitch fader range between ±
8, 12 and 16%.
21. PITCH - Turns pitch fader ON and OFF.
22. PITCH INDICATOR
23. PITCH SELECT INDICATOR

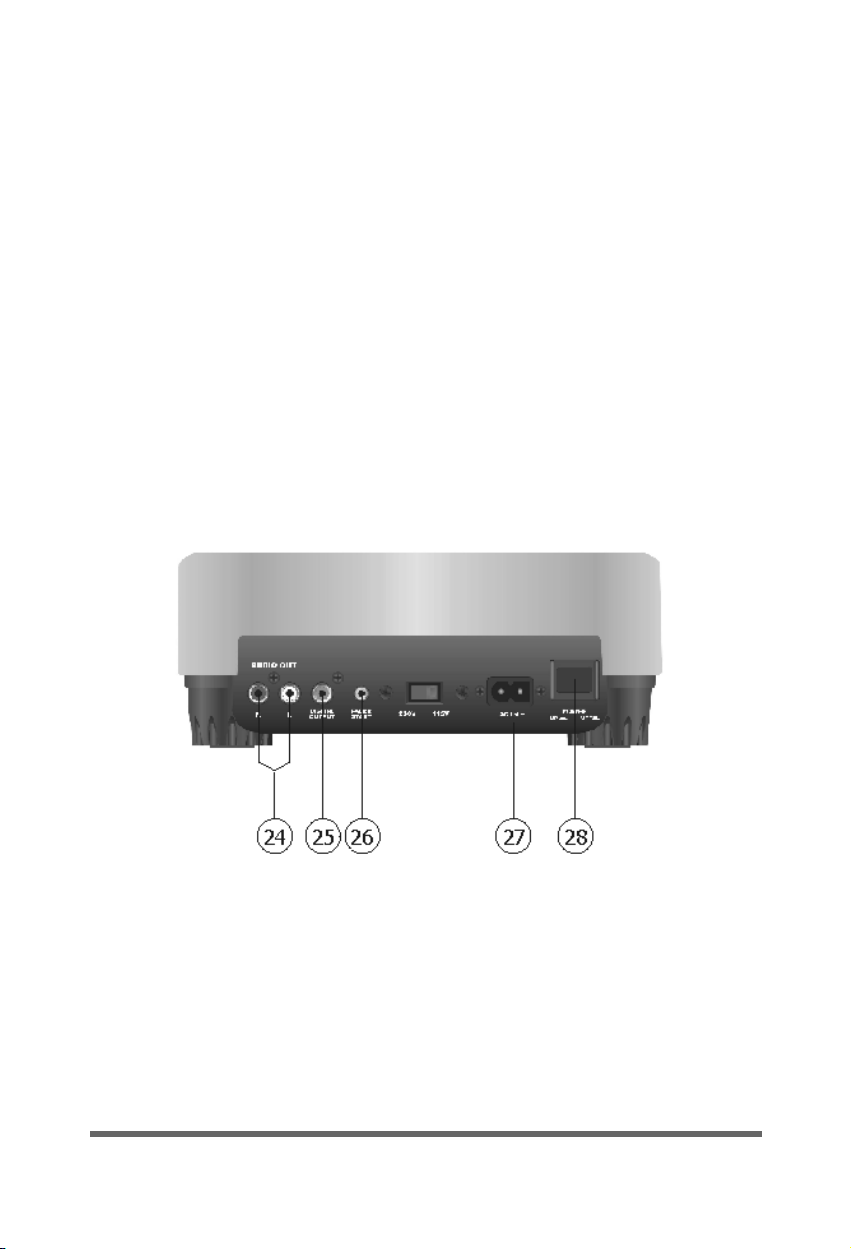

24. AUDIO OUT - This stereo line output connects to the line
input on any DJ mixer.
25. DIGITAL OUTPUT - This coaxial (S/P DIF) digital output
connects to any RCA S/P DIF input, as found on most
standard computer sound cards or CD burners.
26. FADER START - Connects to any DJ mixer equipped with a
fader start input. This enables the user to start the CD from
the cue point, using the mixer’s cross or line fader, depending
on the mixer.
27. AC IN - This is the connection for the supplied power cable.
28. POWER - This button is used to power the unit ON and OFF.

CD 100 6
FRANCAIS
Avant l’usage
• L’endroit de placement de l’installation doit être choisi avec
extrême prudence. Evitez les sources de chaleur. Evitez les
vibrations et les endroits humides. Evitez aussi la fumée
(cigarettes et autres).
• Soyez extrêmement prudent dans le traitement de vos disques.
Ne touchez jamais les disques avec des mains sales ou
humides.
• Nettoyez vos disques prudemment avec des tissus et des
produits spécialement conçus à cet effet.
• Remettez vos disques immédiatement dans leur étui après
usage.
• N’exposez jamais vos disques au soleil ou à une source de
chaleur. Ceci peut les rendre inutilisables.
• Des disques trop abîmés (griffés/déformés) ne peuvent pas être
mis dans l’appareil.
• Quand l’appareil passe d’un espace froid à un espace chaud, il
peut y avoir de la condensation sur la lentille laser. Dans ce cas
votre lecteur CD ne fonctionnera pas. Il faut brancher l’appareil
sans le faire jouer. La condensation partira au bout de quelque
temps (+/- 1 heure)
• Evitez le contact de l’appareil avec des produits tel que le
thinner, les insecticides, etc.…
• Ne démontez ou modifiez jamais l’appareil vous-même.
Spécifications
Alimentation .............................. AC 230V, 50 Hz, 15W
Dimensions................................. 274 (P) x 216 (L) x 87 (H) mm

CD 1007
FONCTIONS

1. STOP - Arrête la lecture du CD.
2. OPEN - Appuyez ici pour ouvrir la trappe du lecteur CD afin
d’installer ou de retirer un CD.
3. LCD DISPLAY - Affiche le temps (minutes, secondes, frames)
et les informations concernant le pitch control.
4. SGL/CTN - Cette touche vous permet de sélectionner le mode
single (lecture d’une seule plage) ou le mode continu (lecture
continue du disque).
5. Témoin CUE - Ce témoin est allumé si le lecteur est en mode
pause sur le point de départ CUE .
6. CUE - Utilisez cette touche pour rappeler et pré-écouter le point
CUE. Il y a 2 façons pour régler la position CUE. Pour ceci,
référez-vous au points 10 et 13.
7. Témoin PLAY/PAUSE - Ce témoin clignote en mode pause et
reste allumé en mode lecture.
8. PLAY/PAUSE - Touche de démarrage ou de pause.
9. Témoin LOOP
10.LOOP IN - Vous permet de sélectionner votre point CUE sans
arrêter la lecture. Ceci détermine aussi le point de départ de la
boucle (LOOP)
11.LOOP OUT - Vous permet de sélectionner le point d’arrêt de la
boucle. Le lecteur continuera à exécuter la boucle en continu
jusqu'à ce que vous appuyiez à nouveau sur cette touche pour
sortir de la boucle. Il se remettra en boucle si vous appuyez à
nouveau sur cette touche.
12/13. SEARCH/SCAN - Appuyez un bref instant en mode pause
sur une de ces touches pour avancer ou reculer d’un frame.
Si après avoir fait cela vous appuyez sur la touche Start, un
nouveau point CUE sera défini à cet endroit précis.
Ceci s’appelle la fonction auto-cue. Si vous appuyez de façon
continue sur l’une des touches 12 ou 13 vous progresserez plus
rapidement dans la recherche. Ce lecteur possède 3 vitesses de
recherche.
14. B.SKIP - Utilisez cette touche pour revenir au début du track
ou pour sélectionner un des tracks précédents.
15. F.SKIP - Utilisez cette touche pour sélectionner le track
suivant.
CD 100 8

CD 1009
16. Indicateur LOOP OUT
17.TIME - Cette touche vous permet d’afficher sur l’écran LCD, soit
le temps restant du track, soit le temps écoulé du track, soit le
temps restant du disque complet.
18. PITCH BEND - Accélère ou ralentit temporairement la vitesse
de lecture du disque, tant que vous appuyez sur l’une des
touches.
19. PITCH FADER - Utilisez ce curseur pour accélérer ou ralentir la
vitesse de lecture du disque.
20. PITCH SELECT - Vous permet de régler la portée du pitch
fader à +/- 8, 12, ou 16 %.
21. PITCH - Utilisez cette touche pour activer ou désactiver le Pitch
Fader.
22. Témoin PITCH - S’allume quand la fonction Pitch est engagée.
23. Témoin PITCH SELECT
24. AUDIO OUT - sortie ligne stéréo.
25. DIGITAL OUT - Sortie digitale coaxiale.
26. FADER START - En connectant cette entrée à la sortie Control
Out de votre table de mixage, le lecteur peut être commandé à
distance à l’aide des curseurs de votre table de mixage.
Attention ! Cette fonction marche uniquement si votre table de
mixage est équipée de la fonction Fader Start.
27.AC IN - Connecteur du câble d’alimentation.
28.POWER - Touche pour éteindre ou allumer l’appareil.

CD 100 10
NEDERLANDS
Voor gebruik
•De plaats waar U het toestel gaat installeren moet zeer zorg-
vuldig gekozen worden. Vermijd warmtebronnen (versterkers,
direct zonlicht, enz.) en trillingen alsook vochtige, stoffige,
hete of koude plaatsen en rook (vb. nicotineneerslag).
•Draag uiterste zorg voor uw CD’s. Behandel ze nooit met
vochtige of vuile handen.
•Reinig uw CD’s enkel met speciaal hiervoor ontwikkelde
doekjes en producten.
•Plaats uw CD’s na gebruik onmiddellijk terug in hun etui.
•Houd uw CD’s uit direct zonlicht en uit de nabijheid van
warmtebronnen.
•Te ernstig beschadigde of vervormde CD’s mogen niet af-
gespeeld worden, zij kunnen uw toestel ernstig beschadigen.
•Wanneer de CD speler van een koude naar een warme ruimte
wordt gebracht, kan er condensatie optreden op de lasers.
In dat geval moet de CD-speler gedurende ongeveer 1 uur
aangeschakeld staan zonder de CD af te spelen.
•Vermijd contact van het apparaat met producten zoals
thinner en andere bijtende producten.
•Open of wijzig nooit zelf het toestel.
Eigenschappen
Voeding...................................... AC 230V, 50 Hz, 15W
Afmetingen................................. 274 (D) x 216 (W) x 87 (H) mm

CD 10011
FUNCTIES

CD 100 12
1. STOP : Stopt het lezen van de CD.
2. OPEN : Druk op deze toets om CD laadklep te openen.
3. LCD DISPLAY : Geeft de tijd (minuten, seconden, frames) en
de Pitch Control informatie weer.
4. SGL/CTN : keuze tussen Single Play (weergave van 1 enkel
nummer) en Continuous Play (continue weergave van de
volledige CD).
5. CUE INDICATOR : Deze LED is aan als de CD-speler op het
Cue startpunt in pauze staat.
6. CUE : Gebruik deze toets om het Cue punt terug op te roepen
of voor te beluisteren. Er zijn 2 manieren om een Cue punt in te
stellen. Zie hiervoor punt 10 en 13.
7. PLAY/PAUSE INDICATOR : Deze LED knippert aan en uit in
pauze stand en blijft aan bij het afspelen
8. PLAY/PAUSE : Start en pauze toets
9. LOOP Indicator
10.LOOP IN : Laat U toe uw cue punt te kiezen zonder het af-
spelen van de CD te onderbreken. Dit is dan ook het startpunt
van de LOOP.
11.LOOP OUT : Laat U toe het eindpunt van de LOOP te kiezen.
De CD-speler zal de LOOP blijven uitvoeren tot U opnieuw op
deze toets drukt om uit de LOOP te stappen. Als U opnieuw op
de toets drukt zal de CD-speler opnieuw zijn LOOP uitvoeren.
12/13. SEARCH/SCAN : Druk in pauzestand op een van deze
toetsen om en frame op te sporen. Even drukken = 1 frame
verder of terug. Als U daarna op de start knop drukt wordt er
automatisch een nieuw cue punt ingesteld (autocue functie).
Bij continu drukken op toets 12 of 13 gaat men op vaste snel-
heid door de frames.
14.B.SKIP : Druk op deze toets om terug naar het begin van het
nummer of naar een vorig nummer over te gaan.
15.F.SKIP : Druk op deze toets om naar het volgende nummer
over te gaan.
16.LOOP OUT INDICATOR

CD 10013
17.TIME : Hiermee selecteert u de gewenste tijdsaanduiding: elap-
sed time (verstreken tijd), remain time (resterende tijd) en total
remain time (totaal resterende tijd van heel de CD)
18.PITCH BEND : Verhoogt of verlaagt tijdelijk de weergavesnel-
heid van de CD (zolang u een van deze toetsen ingedrukt houdt)
19.PITCH FADER : Gebruik deze fader om de snelheid van de
weergave van de CD te wijzigen.
20.PITCH SELECT : Afstellen van de Pitch Fader op +/- 8, 12 of
16%
21.PITCH : = Pitch Fader functie aan of uit.
22.PITCH INDICATOR : Is aan als de Pitch functie is
ingeschakeld.
23. PITCH SELECT INDICATOR
24. AUDIO OUT : Stereo Line uitgang.
25. DIGITAL OUT : Digitale coaxiale uitgang.
26. FADER START : Via de control connentor kan de respectieve-
lijke CD-speler van op afstand bediend worden door een meng-
tafel met fader-start functie.
27. AC IN : aansluiting voor de voedingskabel.
28. POWER : Toets om het toestel aan en uit te schakelen.

CD 100 14
ESPAGNOL
PRELIMINAR
•El sitio e instalación adecuados garantizán el buen
funcionamiento. Evitar las zonas de alta temperatura, la
humedad, las vibraciones y el humo (cigaros,…).
•Ser muy cuidadosos con los discos. Evitar huellas, arañazos,
polvo, etc,…
•Discos sucios deven ser limpiados con productos adecuados.
•Recojer siempre los discos en sus fundas respectivas.
•Nunca colocar los discos en zonas de alta temperatura.
•Discos demasiado deteriorados pueden estropear la unidad.
No utilizarlos.
•Al pasar la unidad de un sitio frio a un sitio caliente, puede
ocurrir condensación sobre la lente del laser. Para evitar este
problema, encender la unidad (+/-1 hora) sin utilizarla.
•Evitar el contacto del aparato con productos abrasivos,…
•Nunca desmontar o modificar el aparato.
ESPECIFICACIONES
Alimentación............................... AC 230V, 50 Hz, 15W
Dimensiones ............................... 274 (P) x 216 (L) x 87 (H) mm

CD 10015
FUNCIONES

CD 100 16
1. STOP : interrupción de lectura del CD.
2. OPEN : abertura de la tapa del CD.
3. LCD DISPLAY : visulalización del tiempo (minutos, segundos,
frames) y de las informaciones sobre el ‘pitch’.
4. SGL/ CTN : para escoger la reproducción de una canción
(Single) o del disco completo (Continu).
5. Testigo CUE : encendido en modo ‘pause’ sobre el punto de
arranque CUE.
6. CUE : volver al punto CUE.
7. Testigo PLAY/ PAUSE : encendido durante la lectura y
intermitente en pausa.
8. PLAY/ PAUSE : arranque o pausa.
9. Testigo LOOP
10. LOOP IN : permite seleccionar el punto CUE sin parar la
lectura. También determina el punto inicial de bucle (LOOP).
11. LOOP OUT : Permite fijar el punto final del bucla. Este bucle
sera repetido de manera continua. Para interrumpir este buccle,
volver a pulsar esta tecla.
12/13. SEARCH/SCAN : En modo pause, pulsar una de estas
teclas para adelantar o retrasar de un ‘frame’. Pulsar estas
teclas de manera continua para busqueda rapida. Existen 3
velocidades de busqueda.
14. B.SKIP : Volver al comienzo de la canción o seleccionar una
canción anterior.
15. F.SKIP : Seleccionar la canción siguiente.
16. Indicador LOOP OUT
17. TIME : visualización del tiempo de 3 maneras : tiempo
restante o transcurrido por canción, tiempo restante por el CD
completo.
18. PITCH BEND : Manteniendo una de las teclas, la velocidad
accelera o retrocede.
19. PITCH FADER : utilizar este deslizante para aumentar o
disminuír la velocidad.

CD 10017
20. PITCH SELECT : Elejir la regulación del deslizante de pitch
entre +/- 8, 12 o 16 %.
21. PITCH : Activa o desactiva el deslizante de pitch.
22. Testigo PITCH : encendido cuando la función pitch está
activada.
23. Testigo PITCH SELECT
24. AUDIO OUT : salida linea estéreo.
25. DIGITAL OUT : Salida digital coaxial.
26. FADER START : conectando esta entrada con la salida
‘Control Out’ de su mezcladora, el CD 100 puede ser controlado
a distancia con los deslizantes de la mesa. Atención ! Estó es
unicamente posible con las mesas equipadas de la función
‘Fader Start’.
27. AC IN : Conectador del cable da alimentación.
28. POWER : Encender o apagar el aparato.

CD 100 18
PORTUGUÊS
NOTE AO USAR
•Permita dispersão de calor suficiente quando instalar numa
rack.
•Use o cabo de alimentação com cuidado.
•Segure a tomada quando desconectar o cabo.
•Mantenha o aparelho num local livre de humidade, água e pó.
•Desconectar o cabo de alimentação quando não usar o aparel-
ho durante longos períodos de tempo.
•Não deixe objectos estranhos em cima do aparelho.
•Evite o contacto do aparelho com insecticidas e benzina.
•Nunca desmontar ou modificar o aparelho.
ESPECIFICAÇÕES
ORIGEM DE POTÊNCIA................ AC 230V, 50 Hz, 15W
DIMENSÔES................................ 274 (P) x 216 (L) x 87 (H) mm

CD 10019
FUNÇÕES

CD 100 20
1. STOP - Pára o CD.
2. OPEN / CLOSE - Pressione para abrir e fechar a gaveta do
CD.
3. LCD DISPLAY - Mostra o tempo (minutos, segundos,
frame), e informação do pitch.
4. SGL/CTN - Alterna entre o modo de leitura Single ou
Continuous.
5. INDICADOR CUE
6. CUE - Usado para regressar e rever o ponto CUE.
7. INDICADOR DE PLAY/PAUSE.
8. PLAY/PAUSE - Reproduz ou pausa o CD.
9. INDICADOR LOOP IN.
10. LOOP IN - Isto permite ao utilizador definir o ponto Cue sem
parar a reprodução do CD. Este botão define o inicio de um
loop.
11. LOOP OUT - Usado para definir o fim de um loop. O leitor irá
iniciar o loop continuamente até que este botão seja
pressionado.
12/13. Pressione o botão para avançar ou recuar frames.
Quando pressiona o botão Start depois de pressionar estes
botões em modo pausa, um novo ponto Cue é automatica
mente definido. Pesquisa as faixas para a frente e para trás.
Esta unidade apresenta 3 velocidades. Mantenha os botões
< ou > premidos alguns segundos para mudar a velocidade
de pesquisa.
14. B. SKIP - Use este botão para voltar ao início da faixa
corrente ou para seleccionar a faixa anterior.
15. F. SKIP - Use este botão para seleccionar a faixa seguinte do
CD.
16. INDICADOR LOOP OUT
17. TIME - O Display de LCD indica o tempo restante da faixa ou
o tempo decorrido ou o tempo restante do CD, dependendo
deste botão.
