30" (76.2 CM) AND 36" (91.4 CM) ELECTRICINDUCTION
COOKTOP INSTALLATIONINSTRUCTIONS
INSTRUCTIONS.D'INSTALLAI_IONDE
LATABLEDE CUISSON ELECTRIQUEAINDUCTION
30" (76,2 CM) ETDE36" (91,4 CM) DE
Table of Contents/Table des mati_res
COOKTOP SAFETY ........................................................................ 1
INSTALLATION REQUIREMENTS ................................................ 2
Tools and Parts ............................................................................ 2
Location Requirements ................................................................ 2
Electrical Requirements ............................................................... 4
INSTALLATION INSTRUCTIONS .................................................. 4
Prepare Location .......................................................................... 4
Install Brackets ............................................................................. 4
Install Cooktop ............................................................................. 5
Make Electrical Connection ......................................................... 6
Complete Installation .................................................................... 7
SleCURITle DE LA TABLE DE CUISSON ................................... 9
EXIGENCES D'INSTALLATION ................................................ 10
Outillage et pieces ................................................................... 10
Exigences d'emplacement ...................................................... 10
Specifications electriques ...................................................... 12
INSTRUCTIONS D'INSTALLATION ......................................... 13
Preparation de I'emplacement ................................................ 13
Installation des supports ......................................................... 13
Installation de latable de cuisson ........................................... 14
Raccordement electrique ........................................................ 15
Achever I'installation ............................................................... 16
COOKTOP SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RI_SIDENTIELLE UNIQUEMENT.
501961902036B

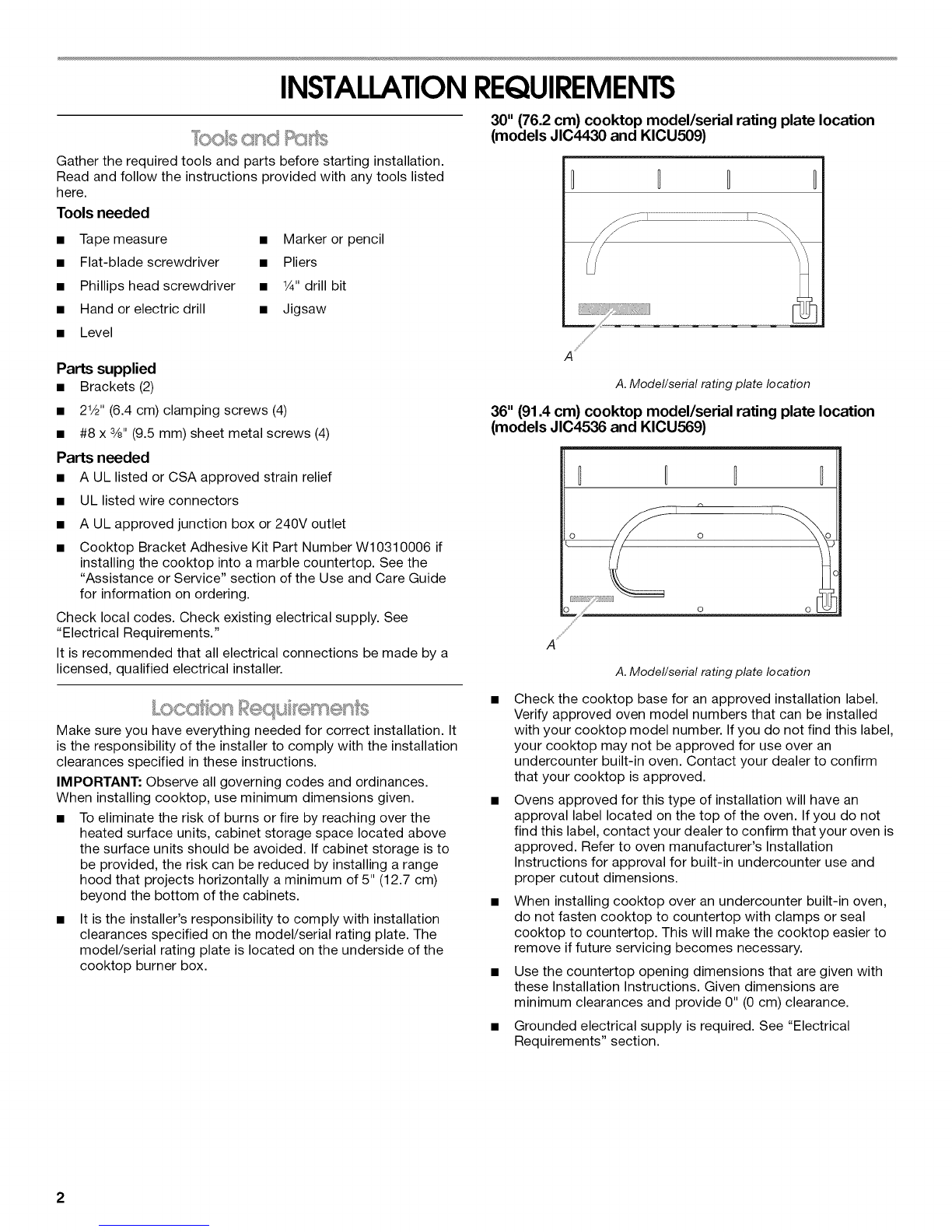

INSTALLATIONREQUIREMENTS
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
• Tape measure • Marker or pencil
• Flat-blade screwdriver • Pliers
• Phillips head screwdriver • 1¼.drill bit
• Hand or electric drill • Jigsaw
• Level
30" (76.2 cm) cooktop model/serial rating plate location
(models JIC4430 and KICU509)
1 1 1 1
Parts supplied
• Brackets (2)
• 2W' (6.4 cm) clamping screws (4)
• #8 x 3/8"(9.5 mm) sheet metal screws (4)
Parts needed
• A UL listed or CSA approved strain relief
• UL listed wire connectors
• A UL approved junction box or 240V outlet
• Cooktop Bracket Adhesive Kit Part Number W10310006 if
installing the cooktop into a marble countertop. See the
"Assistance or Service" section of the Use and Care Guide
for information on ordering.
Check local codes. Check existing electrical supply. See
"Electrical Requirements."
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
_Mj_,_,,_,,_I_/Y _,,__ ..............
Make sure you have everything needed for correct installation. It
is the responsibility of the installer to comply with the installation
clearances specified in these instructions.
IMPORTANT: Observe all governing codes and ordinances.
When installing cooktop, use minimum dimensions given.
• To eliminate the risk of burns or fire by reaching over the
heated surface units, cabinet storage space located above
the surface units should be avoided. If cabinet storage is to
be provided, the risk can be reduced by installing a range
hood that projects horizontally a minimum of 5" (12.7 cm)
beyond the bottom of the cabinets.
• It is the installer's responsibility to comply with installation
clearances specified on the model/serial rating plate. The
model/serial rating plate is located on the underside of the
cooktop burner box.
A.Model/serial rating plate location
36" (91.4 cm) cooktop model/serial rating plate location
(models JIC4536 and KICU569)
1 0 1 1
A. Model/serial rating plate location
• Check the cooktop base for an approved installation label.
Verify approved oven model numbers that can be installed
with your cooktop model number. Ifyou do not find this label,
your cooktop may not be approved for use over an
undercounter built-in oven. Contact your dealer to confirm
that your cooktop is approved.
• Ovens approved for this type of installation will have an
approval label located on the top of the oven. If you do not
find this label, contact your dealer to confirm that your oven is
approved. Refer to oven manufacturer's Installation
Instructions for approval for built-in undercounter use and
proper cutout dimensions.
• When installing cooktop over an undercounter built-in oven,
do not fasten cooktop to countertop with clamps or seal
cooktop to countertop. This will make the cooktop easier to
remove if future servicing becomes necessary.
• Use the countertop opening dimensions that are given with
these Installation Instructions. Given dimensions are
minimum clearances and provide 0" (0 cm) clearance.
• Grounded electrical supply is required. See "Electrical
Requirements" section.
2

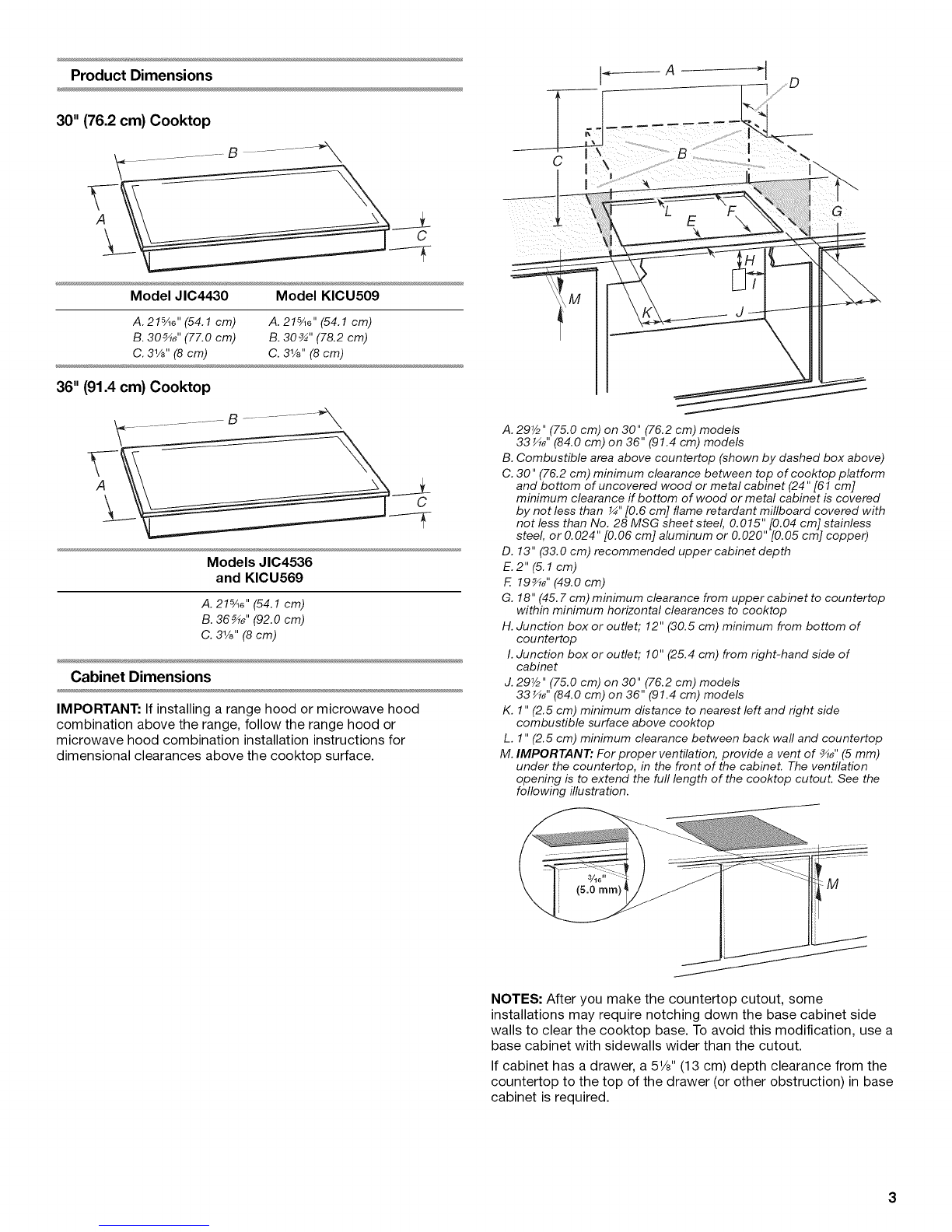

Product Dimensions
30" (76.2 cm) Cooktop
AC
Model JIC4430 Model KICU509
A. 215/16 '' (54.1 cm)
B. 305_ '' (77.0 cm)
C. 31/8'' (8 cm)
A. 21%6" (54.1 cm)
B.30¾" (78.2 cm)
C. 31/8"(8 cm)
C
Models JI04536
and KICU569
A. 21%6" (54.1 cm)
B. 36 _" (92.0 cm)
C. 31/8"(8 cm)
Cabinet Dimensions
IMPORTANT: If installing a range hood or microwave hood
combination above the range, follow the range hood or
microwave hood combination installation instructions for
dimensional clearances above the cooktop surface.
C
A. 297/2" (75.0 cm) on 30" (76.2 cm) models
33_" (84.0 cm) on 36" (91.4 cm) models
B. Combustible area above countertop (shown by dashed box above)
C. 30" (76.2 cm) minimum clearance between top of cooktop platform
and bottom of uncovered wood or metal cabinet (24" [61 cm]
minimum clearance if bottom of wood or metal cabinet is covered
by not less than ¼" [0.6 cm] flame retardant millboard covered with
not less than No. 28 MSG sheet steel, 0.015" [0.04 cm] stainless
steel, or 0.024" [0.06 cm] aluminum or 0.020" [0.05 cm] copper)
D. 13" (33.0 cm) recommended upper cabinet depth
E.2" (5.1cm)
F. 19_" (49.0 cm)
G. 18" (45.7 cm) minimum clearance from upper cabinet to countertop
within minimum horizontal clearances to cooktop
H. Junction box or outlet; 12" (30.5 cm) minimum from bottom of
countertop
I. Junction box or outlet; 10" (25.4 cm) from right-hand side of
cabinet
J. 29V2" (75.0 cm) on 30" (76.2 cm) models
33_" (84.0 cm) on 36" (91.4 cm) models
K. 1" (2.5 cm) minimum distance to nearest left and right side
combustible surface above cooktop
L. 1" (2.5 cm) minimum clearance between back wall and countertop
M. IMPORTANT: For proper ventilation, provide a vent of _" (5 mm)
under the countertop, in the front of the cabinet. The ventilation
opening is to extend the full length of the cooktop cutout. See the
following illustration.
:M
NOTES: After you make the countertop cutout, some
installations may require notching down the base cabinet side
walls to clear the cooktop base. To avoid this modification, use a
base cabinet with sidewalls wider than the cutout.
If cabinet has a drawer, a 51/8'' (13 cm) depth clearance from the
countertop to the top of the drawer (or other obstruction) in base
cabinet is required.

• Ifthehousehasaluminumwiring,followtheprocedure
below:

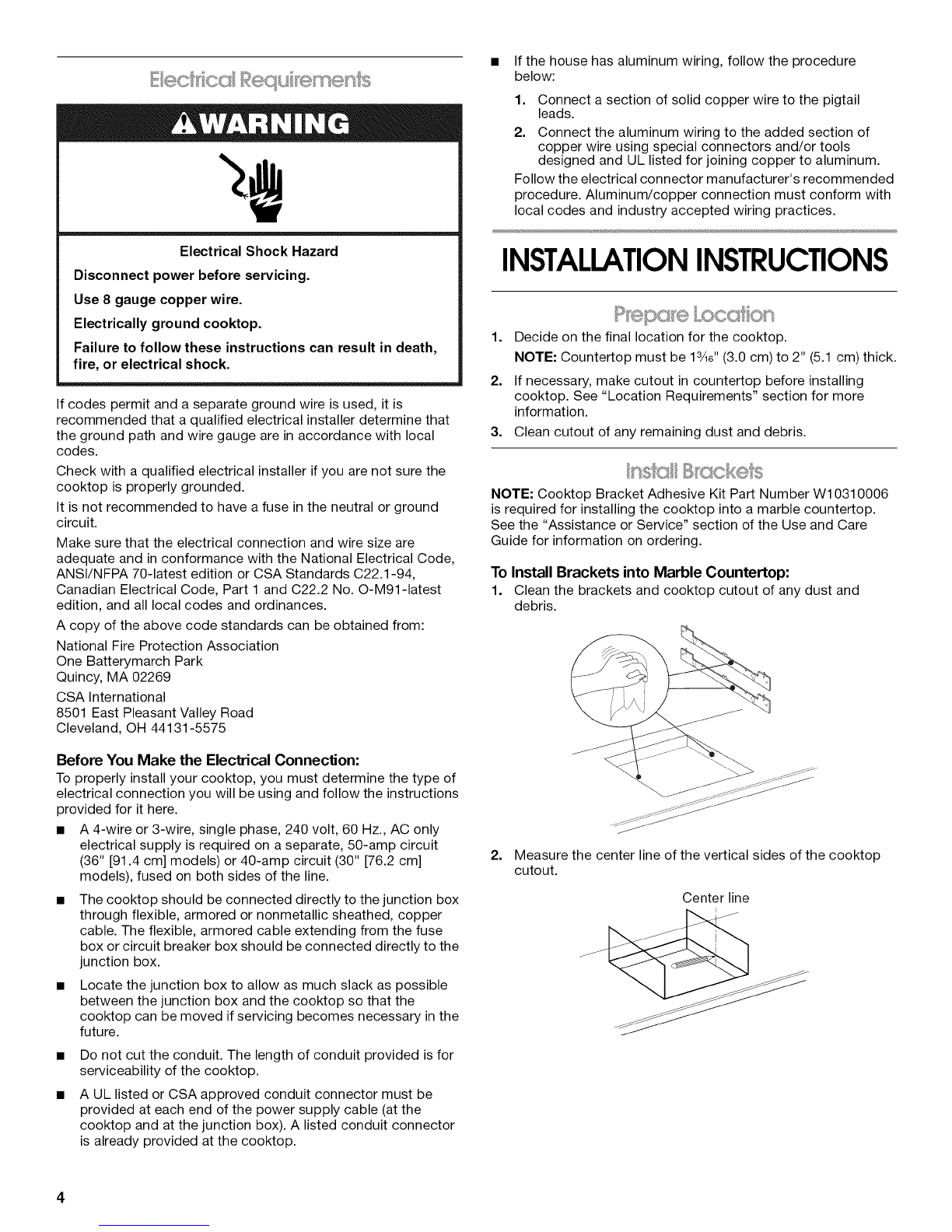

Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
Check with a qualified electrical installer if you are not sure the
cooktop is properly grounded.
It is not recommended to have a fuse in the neutral or ground
circuit.
Make sure that the electrical connection and wire size are
adequate and in conformance with the National Electrical Code,
ANSl/NFPA 70-latest edition or CSA Standards C22.1-94,
Canadian Electrical Code, Part 1 and C22.2 No. O-M91-1atest
edition, and all local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Before You Make the Electrical Connection:
To properly install your cooktop, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
• A 4-wire or 3-wire, single phase, 240 volt, 60 Hz., AC only
electrical supply is required on a separate, 50-amp circuit
(36" [91.4 cm] models) or 40-amp circuit (30" [76.2 cm]
models), fused on both sides of the line.
• The cooktop should be connected directly to the junction box
through flexible, armored or nonmetallic sheathed, copper
cable. The flexible, armored cable extending from the fuse
box or circuit breaker box should be connected directly to the
junction box.
• Locate the junction box to allow as much slack as possible
between the junction box and the cooktop so that the
cooktop can be moved if servicing becomes necessary in the
future.
Do not cut the conduit. The length of conduit provided is for
serviceability of the cooktop.
A UL listed or CSA approved conduit connector must be
provided at each end of the power supply cable (at the
cooktop and at the junction box). A listed conduit connector
is already provided at the cooktop.
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
INSTALLATIONINSTRUCTIONS
1. Decide on the final location for the cooktop.
NOTE: Countertop must be lS/le'' (3.0 cm) to 2" (5.1 cm) thick.
2. If necessary, make cutout in countertop before installing
cooktop. See "Location Requirements" section for more
information.
3. Clean cutout of any remaining dust and debris.
ns x <®ts
NOTE: Cooktop Bracket Adhesive Kit Part Number W10310006
is required for installing the cooktop into a marble countertop.
See the "Assistance or Service" section of the Use and Care
Guide for information on ordering.
To Install Brackets into Marble Countertop:
1. Clean the brackets and cooktop cutout of any dust and
debris.
2= Measure the center line of the vertical sides of the cooktop
cutout.
Center line

3. Applytheadhesiveprovidedinthekittothebacksideofthe
brackets. 3. Attachthebracketsinthecutoutwiththescrewsprovided.
A
B
4=
5=
Position brackets in the center of the vertical centerline and
align the upper edge of the brackets so that they are flush
with the countertop.
Push the brackets firmly onto each side of the cooktop cutout
and wait 1 hour for adhesive to dry.
A. Bracket
B. Screw
Excessive Weight Hazard
Use two or more people to move and install cooktop.
Failure to do so can result in back or other injury.
1=
2=
Using 2 or more people, place the cooktop upside down on a
covered surface using the foam end posts from the
packaging.
Remove the foam roll from the package containing literature.
Apply foam adhesive-side down around the bottom of the
cooktop glass.
NOTE: The foam helps avoid damage to the underside of the
cooktop glass from debris and helps the cooktop sit flat on
uneven counters.
To Install Brackets into Wood Countertop:
1. Measure the center line of the vertical sides of the cooktop
cutout.
Center line
2. Position brackets in the center of the vertical centerline and
align the upper edge of the brackets so that they are flush
with the countertop.
3=
A. Cooktop base
B. Foam
C.Assembly glass
Lower the cooktop into the cutout with the front end of the
cooktop angled down.

4=
5=

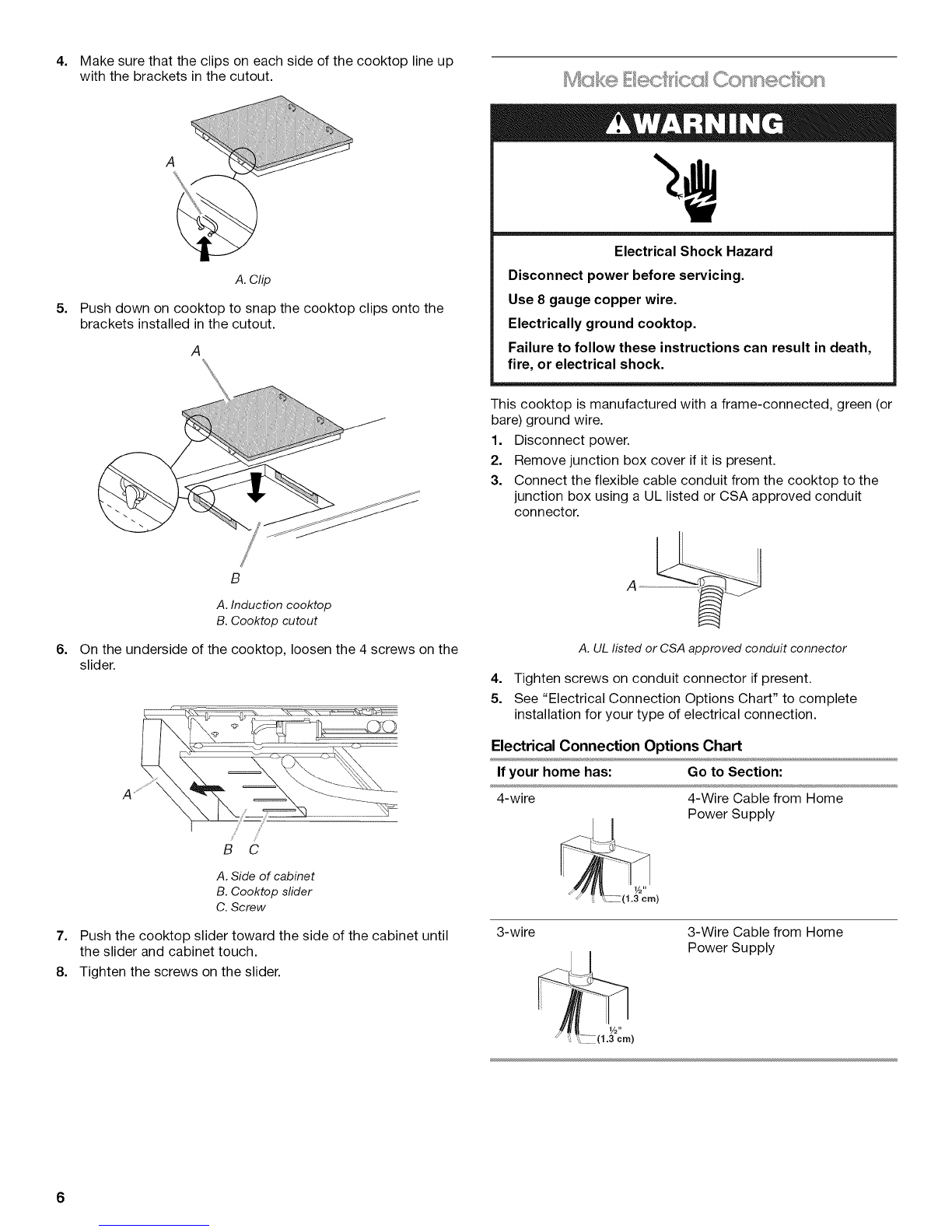

Make sure that the clips on each side of the cooktop line up
with the brackets in the cutout.
A
A. Clip
Push down on cooktop to snap the cooktop clips onto the
brackets installed in the cutout.
A
Mc <® E ccl Connect on
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.
6=
B
A. Induction cooktop
B.Cooktop cutout
On the underside of the cooktop, loosen the 4 screws on the
slider.
j j
B C
A. Side of cabinet
B.Cooktop slider
C. Screw
7. Push the cooktop slider toward the side of the cabinet until
the slider and cabinet touch.
8. Tighten the screws on the slider.
This cooktop is manufactured with a frame-connected, green (or
bare) ground wire.
1. Disconnect power.
2. Remove junction box cover if it is present.
3. Connect the flexible cable conduit from the cooktop to the
junction box using a UL listed or CSA approved conduit
connector.
A. UL listed or CSA approved conduit connector
4. Tighten screws on conduit connector if present.
5. See "Electrical Connection Options Chart" to complete
installation for your type of electrical connection.
Electrical Connection Options Chart
If your home has:
4-wire
Go to Section:
4-Wire Cable from Home
Power Supply
3-wire 3-Wire Cable from Home
Power Supply
6

4-Wire Cable from Home Power Supply
IMPORTANT: Use the 4-wire cable from home power supply in
the U.S.A. where local codes do not allow grounding through
neutral, New Branch circuit installations (1996 NEC), mobile
homes and recreational vehicles, new construction, and in
Canada.
E
B F
G
4.
5.
A. Cable from home power supply
B. Red wires
C. Green (or bare) ground wires
D. 3-Wire cable from cooktop
E.Junction box
F. White wire (from home power
supply)
G. UL fisted wire connector
H. Black wires
I. UL fisted or CSA approved
conduit connector with wire
bushing
1. Connect the 2 red wires (B) together using a UL listed wire
connector.
2. Connect the green (or bare) ground wire (C) from the cooktop
cable to the green (or bare) ground wire (in the junction box)
using a UL listed wire connector.
3. Put a UL listed wire connector on the end of the white
wire (F).
NOTE: Do not connect the green (or bare) ground wire to the
neutral (white) wire in the junction box.
Connect the 2 black wires (H) together using a UL listed wire
connector.
Install junction box cover.
3-Wire Cable from Home Power Supply -U.S.A. Only
IMPORTANT: Use the 3-wire cable from home power supply
where local codes permit a 3-wire connection.
L;
D
E
F
G
H
J/
1.
2.
3.
4.
A. Cable from home power supply
B. Red wires
C. Green (or bare) ground wire
from cooktop
D. 3-wire cable (from cooktop)
E.Junction box
F. White wire (from home power
supply)
G. UL fisted wire connector
H. Black wires
I. UL fisted or CSA approved
conduit connector with wire
bushing
Connect the 2 red wires (B) together using a UL listed wire
connector.
Connect the green (or bare) cooktop cable wire (C) to the
white (neutral) wire (F) in the junction box using a UL listed
wire connector.
Connect the 2 black wires (H) together using a UL listed wire
connector.
Install junction box cover.
_o_l_©/_ IDc_ ¸ /_._/_o
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all your tools.
3. Dispose of/recycle all packaging materials.
4. Use a mild solution of liquid household cleaner and warm
water to clean cooktop before use. Dry thoroughly with asoft
cloth. For more information, see the "Cooktop Care" section
of the Use and Care Guide.
5. Read "Cooktop Use" in the cooktop Use and Care Guide.
6. Reconnect power.
NOTE: If the cooktop does not work after turning on the power,
check that a circuit breaker has not tripped or a household fuse
has not blown. See "Troubleshooting" section in the Use and
Care Guide for further information.
If you need Assistance or Service:
Please reference the "Assistance or Service" section of the Use
and Care Guide or contact the dealer from whom you purchased
your cooktop.

8

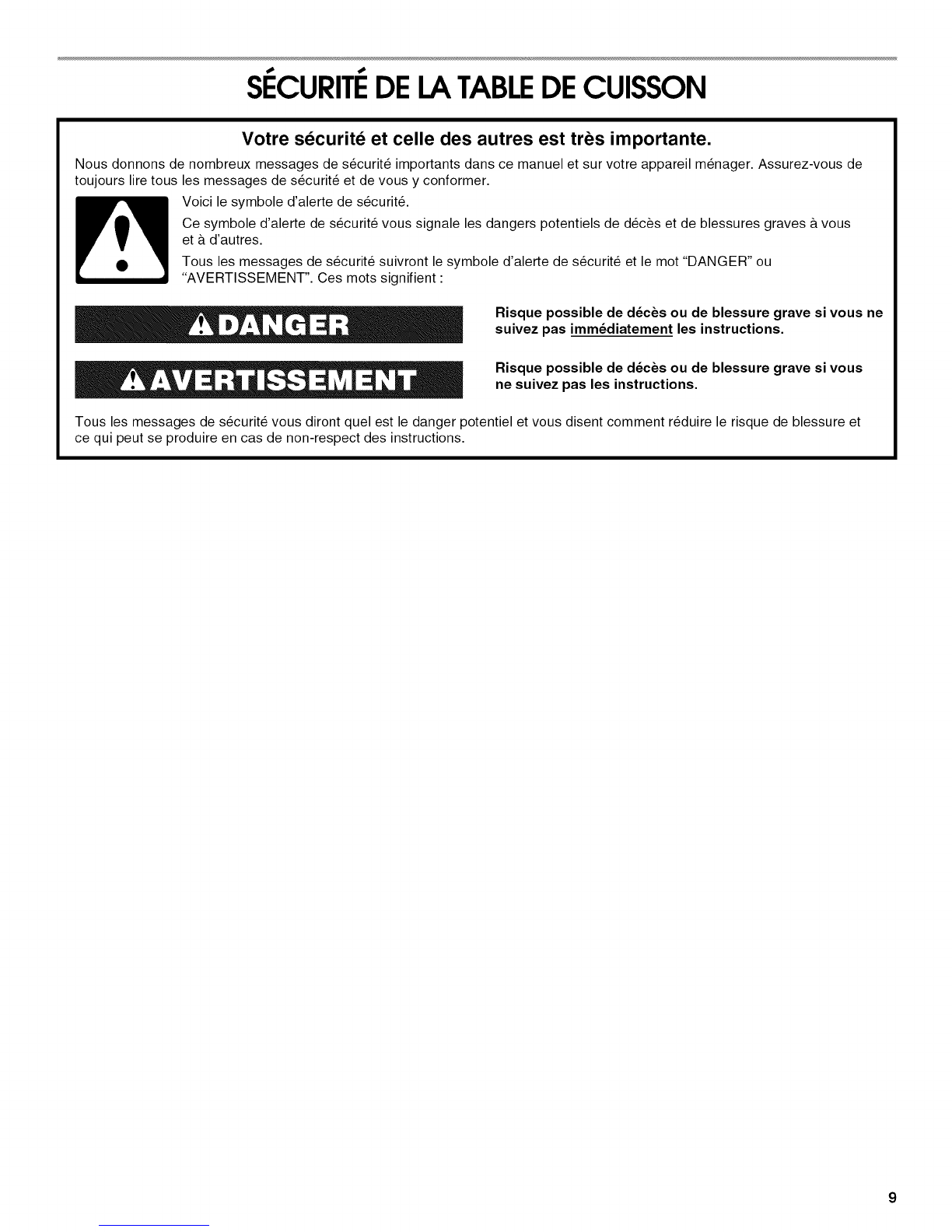

SECURITEDELATABLEDECUlSSON
Votre securite et celle des autres est tres importante.
Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de
toujours lire tousles messages de s_curit_ et de vous y conformer.
Voici le symbole d'alerte de s_curit&
Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous
et &d'autres.
Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient •
Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.
Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

EXIGENCESD'INSTALLATION
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiques ici.
Outils n_cessaires
• Metre ruban • Marqueur ou crayon
• Tournevis a lame plate • Pince
• Tournevis Phillips • Foret de 1¼,,
• Perceuse manuelle ou • Scie sauteuse
electrique
Emplacement de la plaque signal_tique de la table de
cuisson de 30" (76,2 cm)
(modUles JIC4430 et KICU509)
I 1 I I
• Niveau
Pi_ces fournies
• Brides (2)
• Vis de fixation de 2W' (6,4 cm) (4)
• Vis de t61erie n° 8 x 3/8"(9,5 mm) (4)
Pi_ces n_cessaires
• Serre-cAble (homologation UL ou CSA)
• Connecteurs de ills (homologation UL)
• Boitier de connexion ou prise de 240 V homologue(e) UL
• Ensemble adhesif du support de table de cuisson, piece
numero W10310006 pour installation de la table de cuisson
dans un plan de travail en marbre. Voir la section "Assistance
ou service" dans le Guide d'utilisation et d'entretien pour des
renseignements sur le processus de commande.
Consulter les codes Iocaux. Verifier I'alimentation electrique
existante. Voir "Specifications electriques".
On recommande que toutes les connexions electriques soient
effectuees par un electricien qualifie et certifi&
S'assurer d'avoir tout le necessaire pour une installation
convenable. C'est & I'installateur qu'incombe la responsabilite de
se conformer aux degagements de separation specifies dans ces
instructions.
IMPORTANT • Observer les dispositions de tous les codes et
reglements en vigueur. Lors de I'installation de la table de
cuisson, utiliser les dimensions minimales indiquees.
• Afin de supprimer le risque de brQlures ou d'incendie en se
penchant au-dessus des unites de surface chauffees, le
rangement en armoire au-dessus des unites de surface doit
_tre evite. Si des placards de rangement sont envisages, le
risque peut _tre reduit par I'installation d'une hotte de cuisine
depassant le bas des placards d'au moins 5" (12,7 cm)
horizontalement.
C'est & I'installateur qu'incombe la responsabilite de
respecter les distances de separation exigees, specifiees sur
la plaque signaletique de I'appareil. La plaque signaletique
des numeros de modele et de serie est situee sur la face
inferieure de la boite de brQleur de la table de cuisson.
A.Emplacement de la plaque signal_tique
Emplacement de la plaque signal_tique de la table de
cuisson de 36" (91,4 cm) (modUles JIC4536 et KICU569)
1 1 1 1
A_
A. Emplacement de la plaque signal_tique
• Verifier que la base de la table de cuisson comporte une
etiquette d'installation approuvee. Verifier le numero de
modele de four approuve pouvant _tre installe avec votre
numero de modele de table de cuisson. Si vous ne trouvez
pas cette etiquette, il se peut que votre table de cuisson ne
soit pas approuvee pour une utilisation au-dessus d'un four
encastr& Contacter votre revendeur pour confirmer que votre
table de cuisson est approuvee.
• Les fours approuves pour ce type d'installation comportent
une etiquette d'approbation situee sur le dessus du four. Si
vous ne trouvez pas cette etiquette, contactez votre
marchand pour confirmer que le four est bien approuv&
Consulter les Instructions d'installation du fabricant du four
pour determiner si I'utilisation en encastrement sous un
comptoir est approuvee et pour obtenir les dimensions
correctes de I'ouverture.
• Lors de I'installation de la table de cuisson sur un four
encastre, ne pas fixer la table de cuisson au comptoir avec
des brides, ni sceller la table de cuisson au plan de travail.
Ceci facilitera la depose de la table de cuisson plus tard en
cas de necessite de reparation.
• Utiliser les dimensions d'ouverture du plan de travail qui sont
indiquees dans ces Instructions d'installation. Les
dimensions donnees sont les espacements minimaux et
fournissent un degagement de 0" (0 cm).
• Une source d'electricite avec liaison & la terre est necessaire.
Voir la section "Specifications electriques".
10

Dimensions du produit
Tables de cuisson de 30" (76,2 cm)
AC
ModUle JIC4430 ModUle KICU509
A. 21 _" (54,1 cm)
B. 30_" (77 cm)
C. 31/s'' (8 cm)
A. 21 _" (54,1 cm)
B.30¾" (78,2 cm)
C. 31/8"(8 cm)
C
ModUles JIC4536
et KICU569
A. 21 _" (54,1 cm)
B. 36 _" (92,0 cm)
C. 31/8"(8 cm)
Dimensions du placard
IMPORTANT : En cas d'installation d'une hotte ou d'un ensemble
hotte/micro-ondes au-dessus de la cuisiniere, suivre les
instructions d'installation fournies avec la hotte ou I'ensemble
hotte/micro-ondes concernant les dimensions de degagement &
respecter au-dessus de la surface de la table de cuisson.
C
A. 29Y2" (75 cm) sur les modeles de 30" (76,2 cm)
33 _" (84 cm) sur les modeles de 36" (91,4 cm)
B. Zone de matiere combustible au-dessus du plan de travail (espace
d_limit_ par des lignes pointill_es ei-dessus)
C. Distance minimale de s_paration de 30" (76,2 em) entre le dessus de
la table de cuisson et le fond d'un placard m_tallique ou de bois non
couvert (distance de s_paration de 24" [61 em] ou plus si le fond du
placard de m_tal ou de bois est recouvert d'une plaque d'au moins
_" (0,6 cm) de mat#riau r_sistant aux flammes, lui-m_me recouvert
d'une feuille m_tallique d'une _paisseur eorrespondant _un cafibre
de 28 au moins pour I'aeier, 0,015" [0,04 cm] pour I'acier inoxydable,
0,024" [0,06 em] pour I'aluminium ou 0,020" [0,05 em] pour le euivre)
D. Profondeur recommand_e pour les placards sup_rieurs : 13" (33 cm)
E. 2"(5,1 cm)
F. 195_ '' (49 cm)
G. Distance de s_paration minimale de 18" (45,7 cm) entre le placard
sup_rieur et le plan de travail avec distance minimale de s_paration
horizontale pour la table de cuisson
H. BoTtier de connexion ou prise _lectrique; 12" (30,5 cm) ou plus
depuis le bas du plan de travail
I. BoTtier de connexion ou prise _lectrique; 10" (25,4 cm) depuis le c6t_
droit du placard
J. 29Y2" (75 cm) sur les modeles de 30" (76,2 cm)
33 _" (84 cm) sur les modeles de 36" (91,4 cm)
K. Distance de s_paration minimale de 1" (2,5 cm) par rapport _la
surface de mat_riau combustible la plus proche, _gauche ou _droite
au-dessus de la table de cuisson
L. Distance de s_paration minimale de 1" (2,5 cm) ou plus entre la paroi
arriere et le plan de travail
M. IMPORTANT: Laisser une ouverture d'a_ration de _" (5 mm) sous
le plan de travail, _I'avant du placard pour une ventilation adequate.
L'ouverture d'a_ration dolt _tre _quivalente _ la Iongueur de
I'ouverture d'installation de la table de cuisson. Voir I'illustration ci-
dessous.
M
11

REMARQUES : Apres le decoupage de I'ouverture dans le plan
de travail, il est possible que pour certaines configurations
d'installation, il soit necessaire d'entailler les parois laterales du
placard inferieur pour permettre le passage de la base de la table
de cuisson. Pour eviter cette modification, utiliser un placard
inferieur dont la largeur des parois laterales est superieure & celle
de I'ouverture decoupee.
Si le placard comporte un tiroir, on devra menager une distance
de separation de 51/8'' (13 cm) entre le plan de travail et lesommet
du tiroir (ou autre obstruction) dans le placard inferieur.
Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
rentretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson ala terre.
Le non-respect de ces instructions peut causer un
d_ces, un incendie ou un choc _lectrique.
Si on utilise un conducteur distinct de liaison & la terre Iorsque les
codes le permettent, il est recommande qu'un electricien qualifie
verifie que la liaison & la terre et le calibre pour fils sont
conformes aux codes Iocaux.
Verifier avec un electricien qualifie si vous avez des doutes quant
& la qualite de la liaison &la terre de la table de cuisson.
IIn'est pas recommande d'installer un fusible dans le conducteur
neutre ou le conducteur de liaison & la terre.
S'assurer que la connexion electrique et le calibre des ills sont
appropries et conformes & la norme National Electrical Code, aux
normes ANSI/NFPA 70 - derniere edition, ou aux normes CSA
C22.1-94, au Code canadien de I'electricite, Partie 1 et C22.2
N° O-M91 - derniere edition, et &tous les codes et reglements
Iocaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Avant d'_tablir la connexion _lectrique :
Pour installer la table de cuisson correctement, il faut etablir le
type de raccords electriques que I'on utilisera et suivre les
instructions indiquees ici.
• L'appareil doit _tre alimente par un circuit monophase de
240 V CA seulement, 60 Hz & 4 ills ou 3 ills, sur un circuit
separe de 50 amperes [modeles de 36" (91,4 cm)] ou de
40 amperes [modeles de 30" (76,2 cm)], fusionne aux deux
extremites de la ligne.
• La table de cuisson doit _tre raccordee directement au boitier
de connexion par I'intermediaire d'un c&ble flexible &
conducteur de cuivre (avec blindage ou gaine non
metallique). Le c&ble blinde flexible sortant du boitier de
distribution (fusible ou disjoncteur) doit _tre raccorde
directement au boitier de connexion.
Reperer le boitier de connexion pour laisser le plus d'espace
possible entre celui-ci et la table de cuisson pour pouvoir
deplacer la table de cuisson en cas de besoin de reparation &
I'avenir.
• Ne pas couper le conduit. La Iongueur du conduit fournie est
destinee &faciliter le fonctionnement de la table de cuisson.
Un connecteur de conduit homologue UL ou CSA doit _tre
fourni & chaque extremite du c&ble d'alimentation electrique
(& la table de cuisson et au boitier de connexion). Un
connecteur de conduit homologue est dej& fourni & la table
de cuisson.
• Si le domicile est equipe d'un c&blage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de c&ble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le c&blage en aluminium & la section ajoutee
de c&blage en cuivre en utilisant des connecteurs et/ou
des outils specialement congus et homologues UL pour
fixer le cuivre a I'aluminium.
Appliquer la procedure recommandee par le fabricant des
connecteurs. La connexion aluminium/cuivre doit _tre
conforme aux codes Iocaux et aux pratiques de c&blage
acceptees par I'industrie.
12

INSTRUCTIONSD'INSTALLATION
1. D@terminer remplacement final de la table de cuisson.
REMARQUE : L'@paisseur du plan de travail doit 8tre
comprise entre 13/16'. (3 cm) et 2" (5,1 cm).
2. Si n@cessaire, d@couper rouverture dans le plan de travail
avant d'installer la table de cuisson. Voir la section
"Exigences d'installation" pour plus de renseignements.
3. Nettoyer I'ouverture pour la d@gager de tout r@sidu ou
poussi@re.
4. Positionner les supports au centre de I'axe central vertical et
aligner la rive superieure des supports de fagon fl ce qu'ils
soient en affleurement avec le plan de travail.
REMARQUE : L'ensemble adhesif du support de table de
cuisson, piece numero W10310006 est necessaire pour
I'installation de la table de cuisson dans un plan de travail en
marbre. Voir la section "Assistance ou service" dans le Guide
d'utilisation et d'entretien pour des renseignements sur le
processus de commande.
Installation des supports dans le plan de travail en marbre :
1. Nettoyer les supports et I'ouverture de la table de cuisson
pour eliminer residus et poussiere.
2. Mesurer I'axe central des parois verticales de I'ouverture de
la table de cuisson.
Axe central
3. Appliquer I'adhesif fourni avec la trousse sur I'arriere des
supports.
5. Enfoncer fermement les supports sur chaque c6te de
I'ouverture de la table de cuisson et attendre 1 heure pour
que I'adhesif puisse secher.
Installation des supports dans le plan de travail en bois :
1. Mesurer I'axe central des parois verticales de I'ouverture de
la table de cuisson.
Axe central
2. Positionner les supports au centre de I'axe central vertical et
aligner la rive superieure des supports de fagon &ce qu'ils
soient en affleurement avec le plan de travail.
3. Fixer les supports dans I'ouverture avec les vis fournies.
A
B
A. Support
B. Vis
13

1=
2=

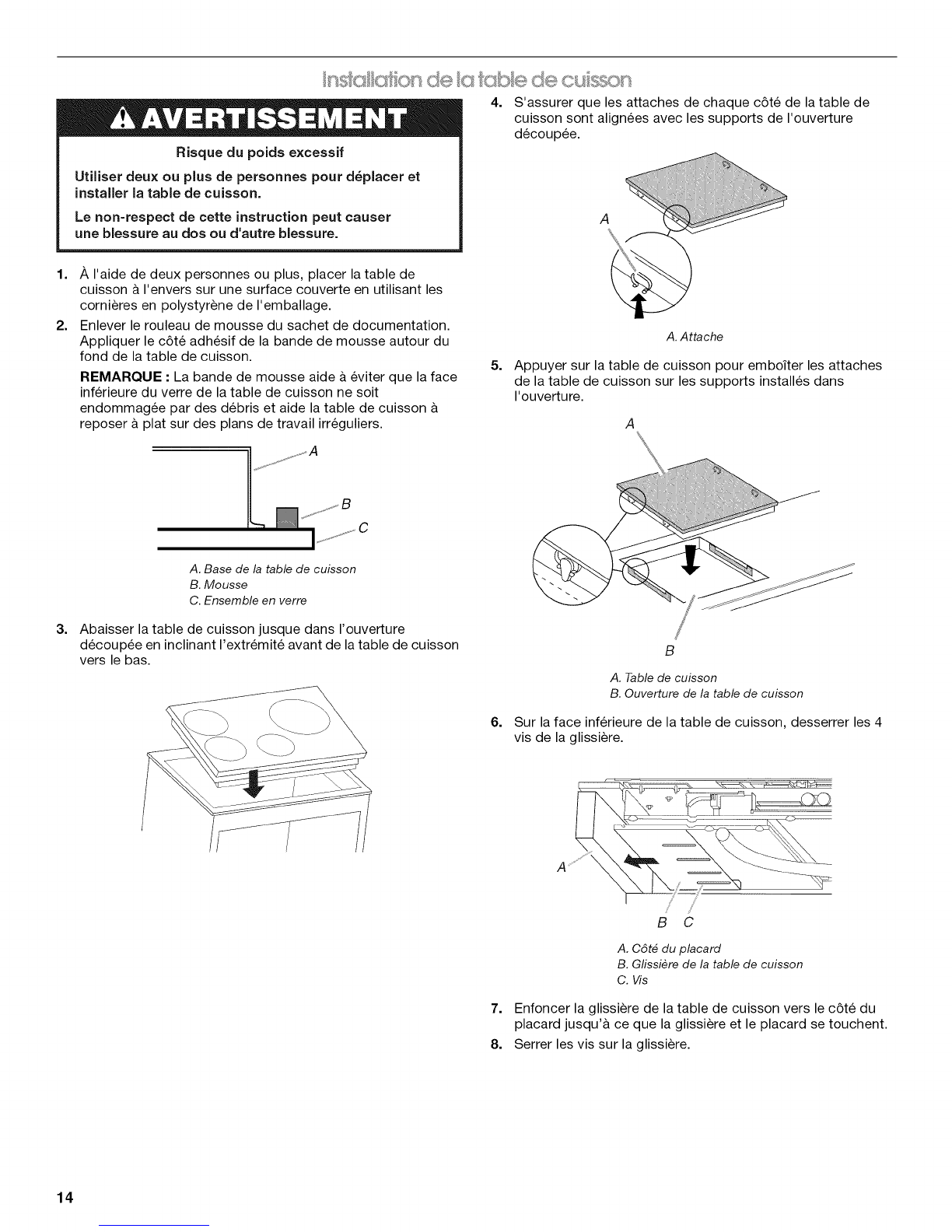

Risque du poids excessif
Utiiiser deux ou plus de personnes pour d_placer et
installer la table de cuisson.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A I'aide de deux personnes ou plus, placer la table de
cuisson & I'envers sur une surface couverte en utilisant les
cornieres en polystyrene de I'emballage.
Enlever le rouleau de mousse du sachet de documentation.
Appliquer le c6te adhesif de la bande de mousse autour du
fond de la table de cuisson.
REMARQUE • La bande de mousse aide & eviter que la face
inferieure du verre de la table de cuisson ne soit
endommagee par des debris et aide la table de cuisson &
reposer a plat sur des plans de travail irreguliers.
4= S'assurer que les attaches de chaque c6te de la table de
cuisson sont alignees avec les supports de I'ouverture
decoup6e.
A
5=
A. Attache
Appuyer sur la table de cuisson pour emboiter les attaches
de la table de cuisson sur les supports installes dans
I'ouverture.
3=
i j,s,_,,f_J ¸¸C
A. Base de la table de cuisson
B.Mousse
C. Ensembleen verre
Abaisser la table de cuisson jusque dans I'ouverture
decoup6e en inclinant I'extremit6 avant de la table de cuisson
vers le bas.
6=
B
A. Tablede cuisson
B.Ouverturede la tablede cuisson
Sur la face inferieure de la table de cuisson, desserrer les 4
vis de la glissiere.
B C
A. C6t_ du placard
B. Gfissiere de la table de cuisson
C. Vis
7. Enfoncer la glissiere de la table de cuisson vers le c6te du
placard jusqu'& ce que la glissiere et le placard se touchent.
8. Serrer les vis sur la glissiere.
14

Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
rentretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson ala terre.
Le non-respect de ces instructions peut causer un
d_cbs, un incendie ou un choc _lectrique.
C&ble _4 conducteurs depuis le point de distribution du
domicile
IMPORTANT : Utiliser le c&ble & 4 conducteurs provenant du
point de distribution du domicile aux 12tats-Unis Iorsque les
codes ne permettent pas la raise &la terre par I'intermediaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), clans les
residences mobiles et les vehicules recr6atifs, clans les nouvelles
constructions, et au Canada.
A
E
F
Un conducteur vert (ou nu) de liaison a la terre est connecte au
chassis de la table de cuisson Iors de la fabrication.
1. Deconnecter la source de courant electrique.
2. Le cas ech6ant, enlever le couvercle du boitier de connexion.
3. Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de c&ble flexible de la table de cuisson
au boitier de connexion.
4,
5.
A. Connecteur de conduit
(homologation UL ou CSA)
Serrer les vis du connecteur de conduit, le cas ech6ant.
Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
Tableau des options de raccordement _lectrique
C&blage de la maison : Voir la section suivante :
4 conducteurs C&ble a 4 conducteurs depuis le
point de distribution du domicile
C H
D I
A. C_ble depuis le point de
distribution du domicile
B. Conducteurs rouges
C. Conducteurs verts (ou nus) de
fiaison _la terre
D. C_ble _3 conducteurs depuis
la table de cuisson
E. Bo_tier de connexion
F. Conducteur blanc (depuis le
point de distribution du
domicile)
G. Connecteur de ills
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
avec passe-ills
1. Connecter ensemble les 2 conducteurs rouges (B) avec un
connecteur de fils (homologation UL).
2. Connecter le conducteur vert (ou nu) de liaison & la terre (C)
du c&ble de la table de cuisson au conducteur vert (ou nu) de
liaison & la terre dans le bo_tier de connexion - utiliser un
connecteur de fils (homologation UL).
3. Placer un connecteur de ills (homologation UL) & I'extremite
du conducteur blanc (F).
REMARQUE : Ne pas connecter le conducteur vert (ou nu)
de liaison & la terre au conducteur neutre (blanc) dans le
boitier de connexion.
4. Connecter ensemble les 2 conducteurs noirs (H) avec un
connecteur de fils (homologation UL).
5. Installer le couvercle du boitier de connexion.
3 conducteurs C&ble &3 conducteurs depuis le
point de distribution du domicile
15

C&ble _3 conducteurs depuis le point de distribution du
domicile - I_.-U. seulement
IMPORTANT : Utiliser le c&ble &3 conducteurs depuis le point
de distribution du domicile Iorsque les codes Iocaux autorisent
un tel raccordement.
E
F
G
H
JI
A. C#ble depuis le point de
distribution du domicile
B. Conducteurs rouges
C. C#ble vert ou nu depuis la
table de cuisson
D. C#ble _3 conducteurs
(depuis la table de cuisson)
E. Boftier de connexion
F. Conducteur blanc (depuis le
point de distribution du
domicile)
G. Connecteur de ills
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
avec passe-ills
1. Connecter ensemble les 2 conducteurs rouges (B) avec un
connecteur de ills (homologation UL).
2. Connecter le conducteur vert ou nu de la table de cuisson (C)
au conducteur blanc (neutre) (F) dans le boitier de connexion
avec un connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs noirs (H) avec un
connecteur de ills (homologation UL).
4. Installer le couvercle du boitier de connexion.
Acheve/ cs on
1. Verifier que toutes les pieces sont maintenant installees. 8'il
reste une piece, passer en revue les differentes etapes pour
decouvrir laquelle aurait et6 oubliee.
2. Verifier la presence de tous les outils.
3. Jeter/recycler tousles materiaux d'emballage.
4. Utiliser une solution d'eau tiede et de nettoyant menager
liquide doux pour nettoyer la table de cuisson avant
utilisation. Secher parfaitement avec un linge doux. Pour plus
de renseignements, voir la section "Entretien de la table de
cuisson" du Guide d'utilisation et d'entretien.
5. Lire "Utilisation de la table de cuisson" dans le Guide
d'utilisation et d'entretien de la table de cuisson.
6. Reconnecter la source de courant electrique.
REMARQUE : Si la table de cuisson ne fonctionne pas une fois
que I'appareil a et6 mis sous tension, verifier que le disjoncteur
n'est pas declench6 ou que les fusibles ne sont pas grilles. Voir la
section "Depannage" dans le Guide d'utilisation et d'entretien
pour plus de renseignements.
Si vous avez besoin d'assistance ou de service :
Consulter la section "Assistance ou service" du Guide
d'utilisation et d'entretien ou contacter le marchand chez qui
vous avez achete votre table de cuisson.
501961902036B
@2011.
All rights reserved.
Tous droits reserves.
2/11
Printed in U.S.A.
Imprime aux E.-U.
