Jet OES-80CS User manual

3
GB - ENGLISH
Operating Instructions
Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been
prepared for the owner and operators of a JET OES-80CS oscillating edge sander to promote safety during installation,
operation and maintenance procedures. Please read and understand the information contained in these operating instructions
and the accompanying documents. To obtain maximum life and efficiency from your sander, and to use the machine safely,
read this manual thoroughly and follow instructions carefully.
…Table of Contents
1. Declaration of conformity
2. Warranty
3. Safety
Authorized use
General safety notes
Remaining hazards
4. Machine specifications
Technical data
Work piece dimensions
Noise emission
Contents of delivery
5. Transport and start up
Transport and installation
Assembly
Mains connection
Dust connection
Starting operation
6. Machine operation
Horizontal sanding
Vertical sanding
Curved work
7. Setup and adjustments
Changing the sanding belt
Belt tracking adjustment
Tilting angle adjustment
Tilting lock adjustment
Table adjustment
Motor Mount adjustment
8. Maintenance and inspection
9. Trouble shooting
10. Available accessories
1. Declaration of conformity
On our own responsibility we hereby
declare that this product complies with
the regulations* listed on page 2.
Designed in consideration with the
standards**.
2. Warranty
The Seller guarantees that the
supplied product is free from material
defects and manufacturing faults. This
warranty does not cover any defects
which are caused, either directly or
indirectly, by incorrect use,
carelessness, accidental damage,
repair, inadequate maintenance or
cleaning and normal wear and tear.
Guarantee and/or warranty claims
must be made within twelve months
from the date of purchase (date of
invoice). Any further claims shall be
excluded.
This warranty includes all guarantee
obligations of the Seller and replaces
all previous declarations and
agreements concerning warranties.
The warranty period is valid for eight
hours of daily use. If this is exceeded,
the warranty period shall be reduced
in proportion to the excess use, but to
no less than three months.
Returning rejected goods requires the
prior express consent of the Seller and
is at the Buyer’s risk and expense.
Further warranty details can be found
in the General Terms and Conditions
(GTC). The GTC can be viewed at
www.jettools.com or can be sent by
post upon request.
The Seller reserves the right to make
changes to the product and
accessories at any time.
3. Safety
3.1 Authorized use
This sander is designed for sanding
wood and similar materials only.
Sanding of other materials is not
permitted and may be carried out in
specific cases only after consulting
with the manufacturer.
The machine is not suitable for wet
sanding.
The proper use also includes
compliance with the operating and
maintenance instructions given in this
manual.
The machine must be operated only
by persons familiar with its operation
and maintenance and who are familiar
with its hazards.
The required minimum age must be
observed.
The machine must only be used in a
technically perfect condition.
When working on the machine, all
safety mechanisms and covers must
be mounted.
In addition to the safety requirements
contained in these operating
instructions and your country’s
applicable regulations, you should
observe the generally recognized
technical rules concerning the
operation of woodworking machines.
Any other use exceeds authorization.
In the event of unauthorized use of the
machine, the manufacturer renounces
all liability and the responsibility is
transferred exclusively to the operator.
3.2 General safety notes
Woodworking machines can be
dangerous if not used properly.
Therefore the appropriate general
technical rules as well as the following
notes must be observed.
Read and understand the entire
instruction manual before attempting
assembly or operation.
Keep this operating instruction close
by the machine, protected from dirt
and humidity, and pass it over to the
new owner if you part with the tool.
No changes to the machine may be
made.

4
Daily inspect the function and
existence of the safety appliances
before you start the machine.
Do not attempt operation in this case,
protect the machine by unplugging the
mains cord.
Remove all loose clothing and confine
long hair.
Before operating the machine, remove
tie, rings, watches, other jewellery,
and roll up sleeves above the elbows.
Wear safety shoes; never wear leisure
shoes or sandals.
Always wear the approved working
outfit.
Do not wear gloves.
Install the machine so that there is
sufficient space for safe operation and
work piece handling.
Keep work area well lighted.
The machine is designed to operate in
closed rooms and must be placed
stable on firm and levelled ground.
Make sure that the power cord does
not impede work and cause people to
trip.
Keep the floor around the machine
clean and free of scrap material, oil
and grease.
Stay alert!
Give your work undivided attention.
Use common sense. Do not operate
the machine when you are tired.
Do not operate the machine under the
influence of drugs, alcohol or any
medication. Be aware that medication
can change your behaviour.
Never reach into the machine while it
is operating or running down.
Never leave a running machine
unattended. Before you leave the
workplace switch off the machine.
Keep children and visitors a safe
distance from the work area.
Do not operate the electric tool near
inflammable liquids or gases.
Observe the fire fighting and fire alert
options, for example the fire
extinguisher operation and place.
Do not use the machine in a dump
environment and do not expose it to
rain.
Wood dust is explosive and can also
represent a risk to health.
Dust form some tropical woods in
particular, and from hardwoods like
beach and oak, is classified as a
carcinogenic substance.
Always use a suitable dust extraction
device
Before machining, remove any nails
and other foreign bodies from the
work piece.
Never operate with the guards not in
place – serious risk of injury!
Make sure to guide and hold the work
piece thigh during machining.
Machine only stock which rests
securely on the table.
Specifications regarding the maximum
or minimum size of the work piece
must be observed.
Do not remove chips and work piece
parts until the machine is at a
standstill.
Do not stand on the machine.
Connection and repair work on the
electrical installation may be carried
out by a qualified electrician only.
Have a damaged or worn power cord
replaced immediately.
Replace any torn or worn sanding belt
immediately.
Make all machine adjustments or
maintenance with the machine
unplugged from the power source.
3.3 Remaining hazards
When using the machine according to
regulations some remaining hazards
may still exist.
The moving sanding belt in the work
area can cause injury.
Risk of kickback. The work piece is
caught by the moving sanding belt
and thrown back to the operator.
Thrown work piece parts can lead to
injury.
Sanding dust and noise can be health
hazards. Be sure to wear personal
protection gear such as safety goggles
and dust mask. Use a suitable dust
exhaust system.
Defective sanding belts can cause
injuries.
The use of incorrect mains supply or a
damaged power cord can lead to
injuries caused by electricity.
4. Machine specifications
4.1 Technical data
Belt size (WxL) 150x2260mm
Table size (LxW) 810x180mm
Sanding unit tilt 90°
Belt speed 17m/sec
Dust port diameter 100mm
suction at 20 m/sec 560m3/h
Overall (LxWxH) 1150x460x960mm
Net weight 120 kg
Mains 230V ~1/N/PE 50Hz
Output power 1,1kW (1.5HP) S1
Reference current 9 A
Extension cord (H07RN-F): 3x1,5mm²
Installation fuse protection 16A
Mains 400V ~3/PE 50Hz
Output power 1,5 kW (2HP) S1
Reference current 2,5 A
Extension cord (H07RN-F) 5x1,5mm²
Installation fuse protection 16A
4.2 Work piece dimensions
Horizontal sanding on backstop:
Length x width max. 830x140mm
Vertical sanding on machine table:
Length x width max. 830x 125mm
Concave sanding:
Sanding radius min. 55mm
4.3 Noise emission
Acoustic pressure level (EN 11202):
Idling 72,7 dB (A)
In operation 86,5 dB (A)
The specified values are emission
levels and are not necessarily to be
seen as safe operating levels.
As workplace conditions vary, this
information is intended to allow the
user to make a better estimation of the
hazards and risks involved only.
4.4 Content of delivery
Machine stand
Extension table assembly
Belt guard
Drum guard
Horizontal fence
Back stop
Mitre gauge assembly
1 sanding belt
Operating tools
Assembly kit
Operating manual
Spare parts list.

5
5. Transport and start up
5.1 Transport and installation
For transport use a forklift or hand
trolley. Make sure the machine does
not tip or fall off during transport.
The machine is designed to operate in
closed rooms and must be placed
stable on firm and levelled ground.
The machine can be bolted down if
required.
For packing reasons the machine is
not completely assembled.
5.2 Assembly
If you notice transport damage while
unpacking, notify your supplier
immediately. Do not operate the
machine!
Dispose of the packing in an
environmentally friendly manner.
Clean all rust protected surfaces with
a mild solvent.

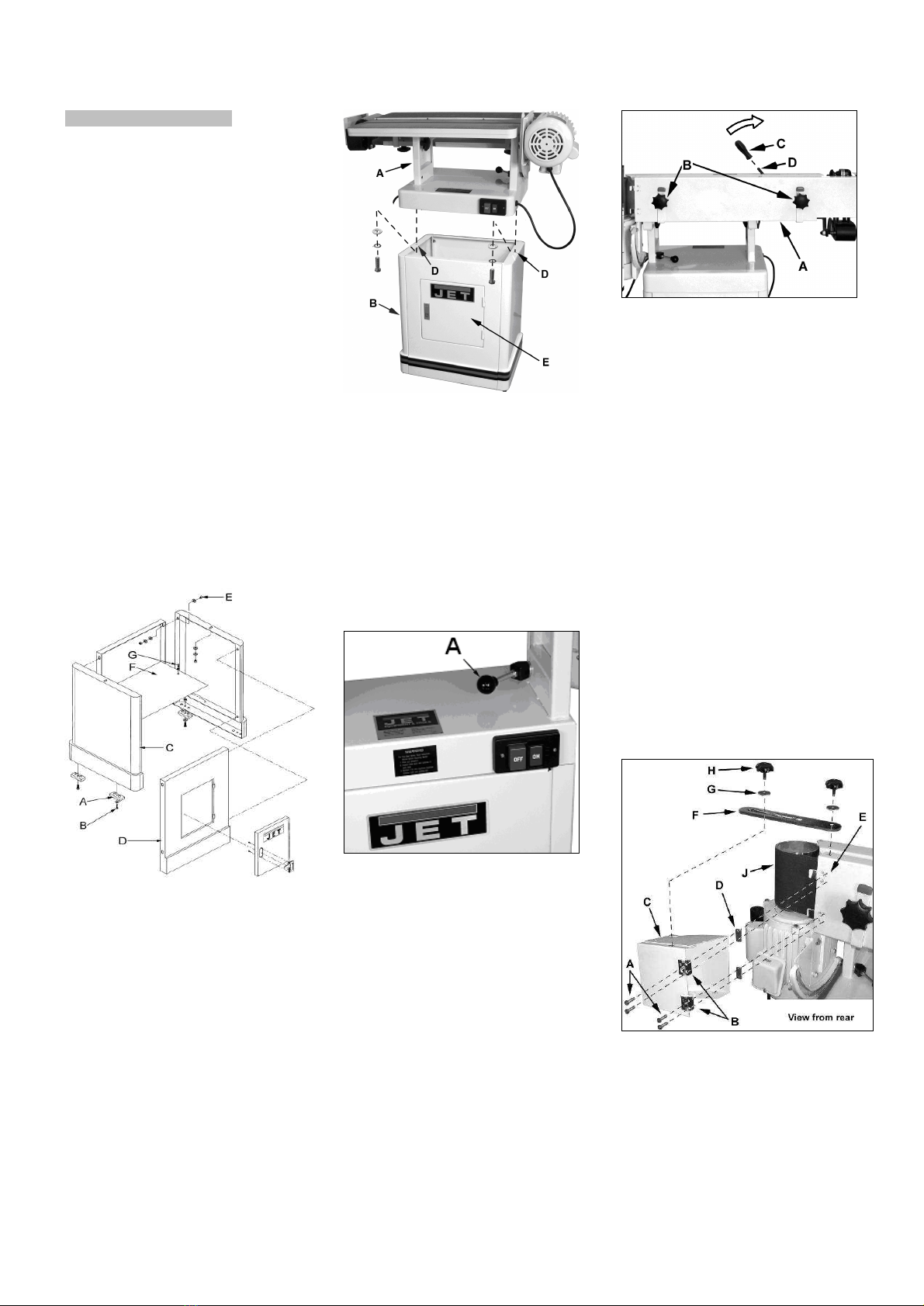

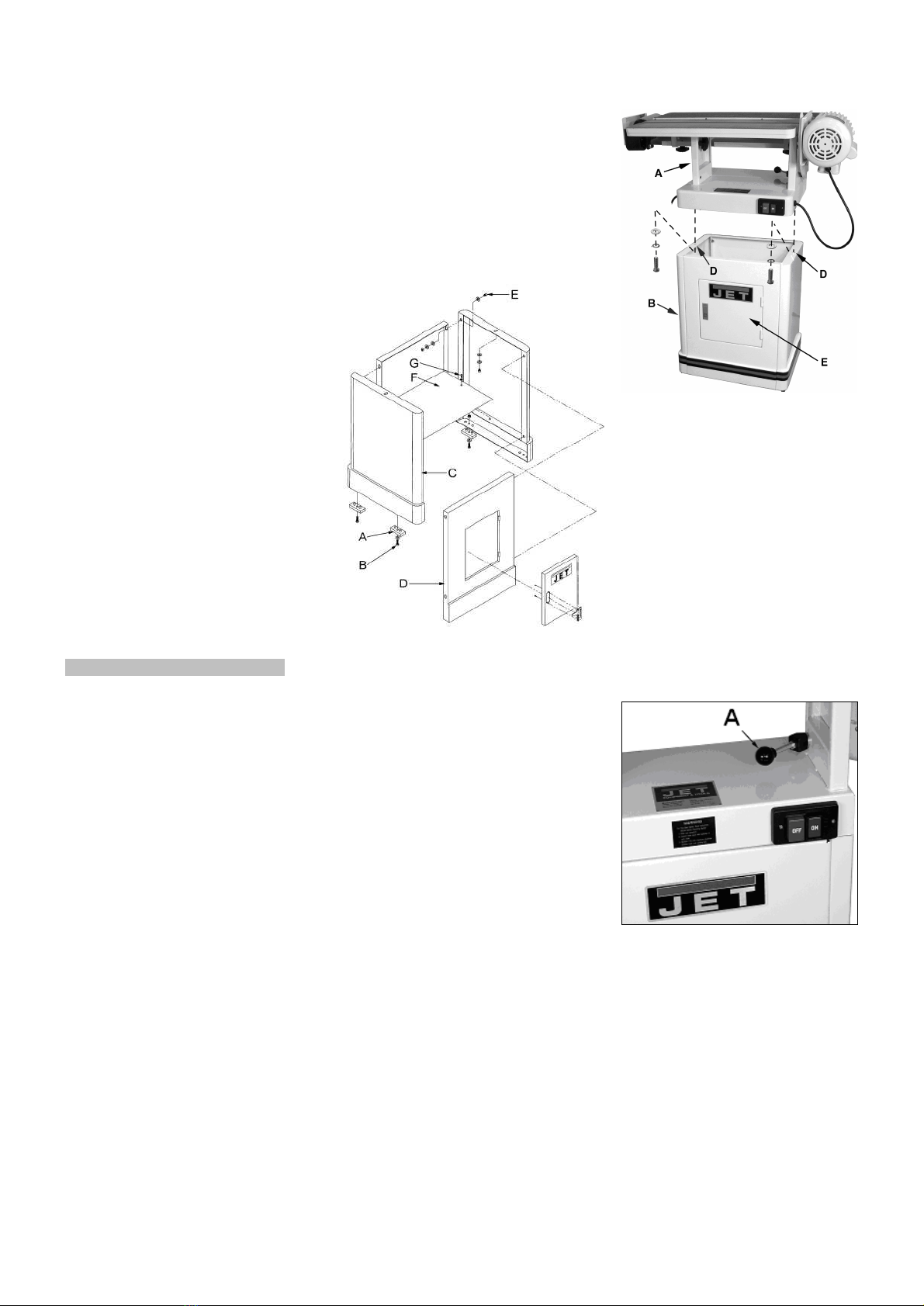

Cabinet stand assembly
Attach the four rubber pads (A, Fig. 1)
to the bottoms of the side panels with
4 screws, 4 flat washers and 4 hex
nuts.
Fig 1
Attach the side panels (C) to the front
panel (D) with 4 hex cap bolts, 8 flat
washers, 4 lock washer, and 4 hex
nuts (E).
Mount the shelf (F) to the inside of the
stand with 2 pan head screws M5 (G)
and 2 lock washers.
Finish stand assembly by attaching
rear panel to side panels. Make sure
stand is sitting evenly on a level
surface before tightening hardware.
Fig 2
WARNING:
Main unit (A) is 95kg heavy!
Use great care and adequate
resources when lifting the unit up onto
the stand (B).
Through the door in the cabinet (E)
attach main unit to stand with two hex
cap bolts and two flat washers (D).
Sanding belt installation
Unlock the platen assembly
(A, Fig. 3).
Fig 3
Tilt sanding unit to the vertical
position, and lock handle.
Remove the belt guards by
unscrewing two lock knobs (B Fig. 4).
Take out sanding belt and fence
packed behind the belt guard.
Fig 4
Move the handle (C) to the no-belt-
tension position.
Place belt on both rollers so that the
edge of the belt is even with the edge
of the rollers.
Observe direction arrow on inside of
sanding belt. Make sure that direction
arrow on belt matches direction
indicator on the belt cover.
Tension the belt if in place.
Rotate the belt by hand in the
direction indicated by the arrow on the
belt guard (If belt tracking needs
adjustment see “Belt Tracking
Adjustment” chapter 8.1)

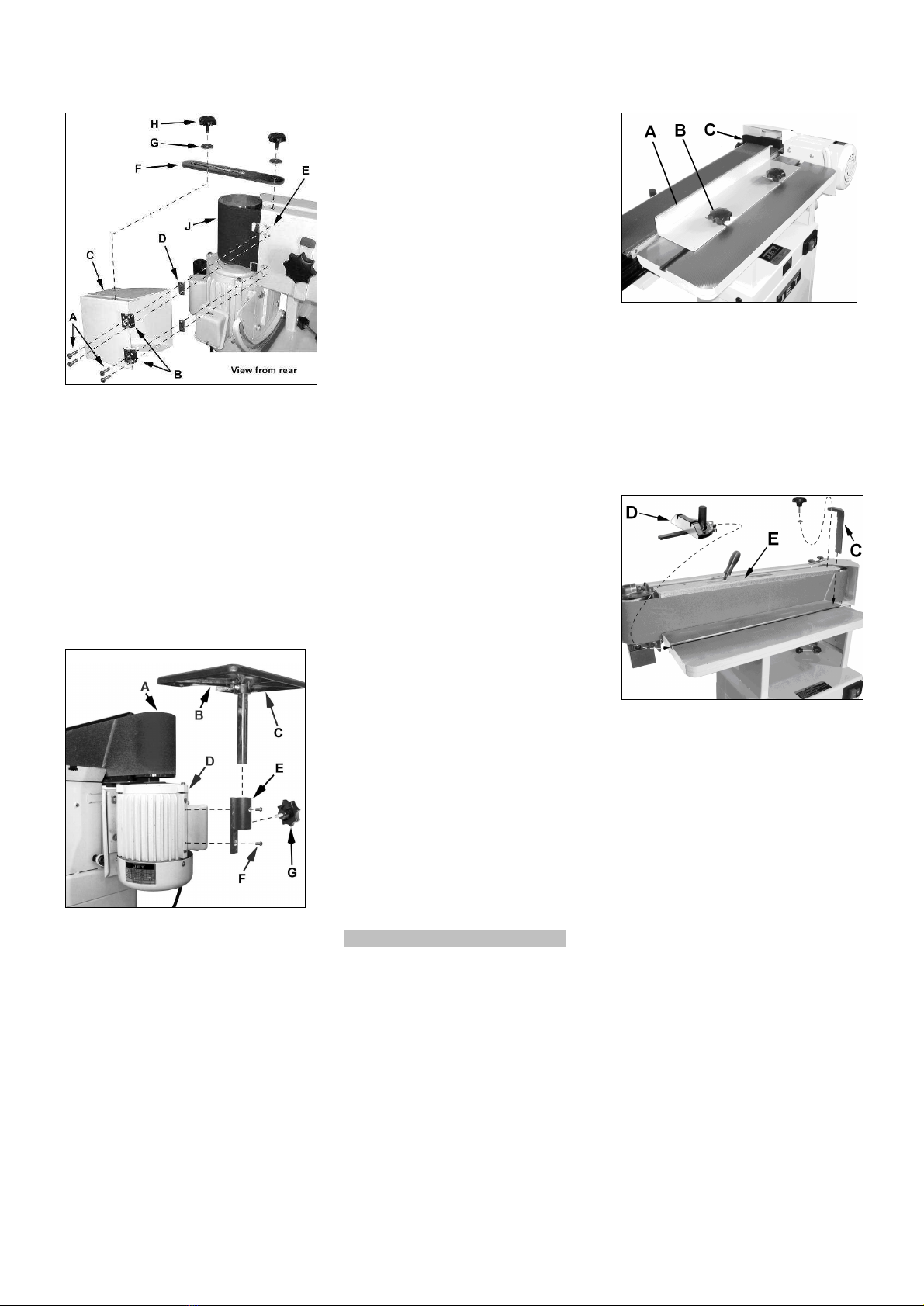

Drum guard assembly
Attach the drum guard (C, Fig 5) with
four M4x20 screws (A).
Two rectangular spacers (D) need to
be placed between hinges (B) and belt
cover (E).
Note: Orient the rectangular spacers
so the slightly rounded side sits
against the hinge.
Fig 5
Attach the connection plate (F) with 2
washers (G) and 2 lock knobs (H).
The slotted side of the connection
plate attaches to the drum guard (C).
When opening or closing the drum
guard, slightly loosen both lock knobs.

6

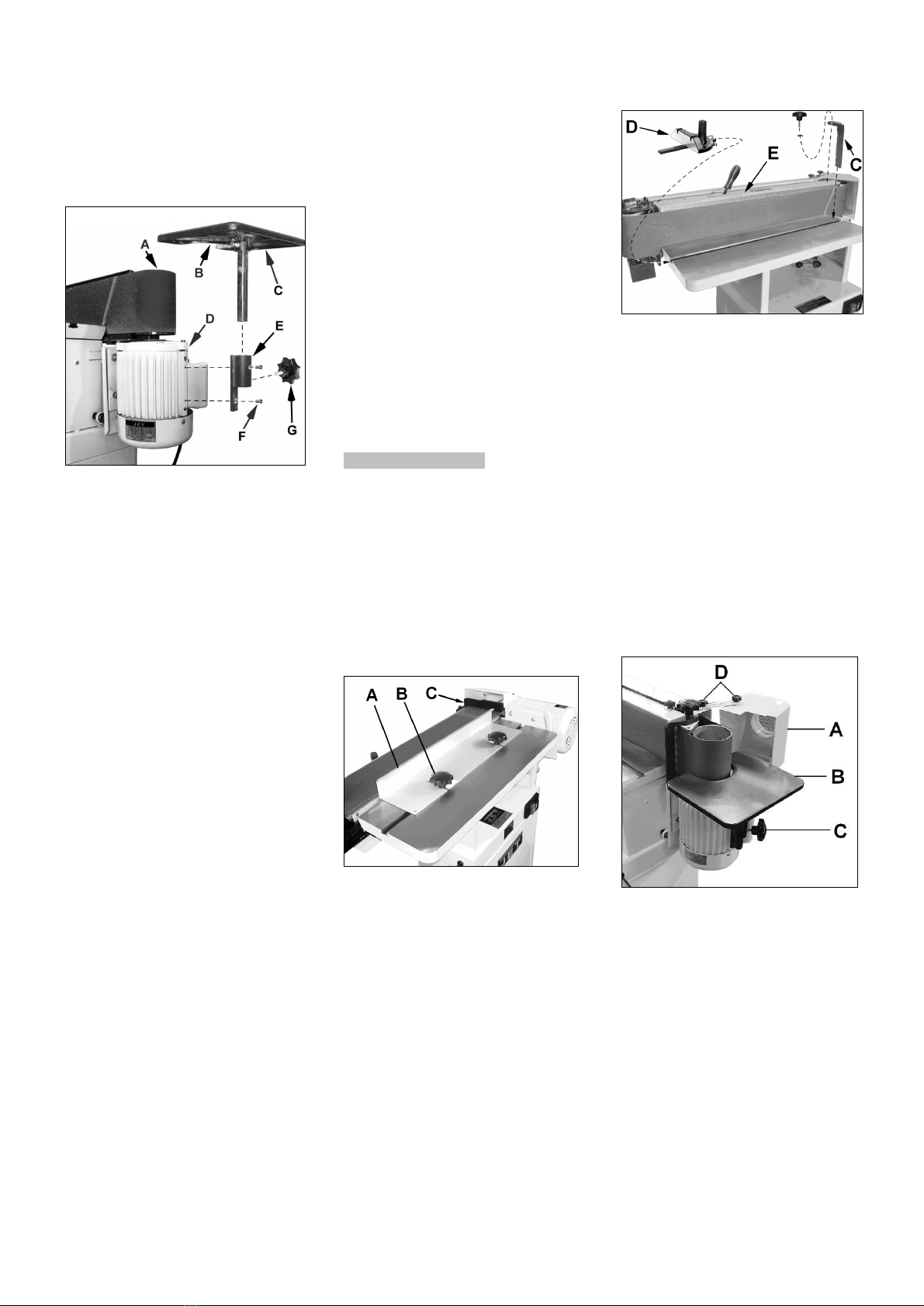

Extension table assembly
Attach the extension bracket (E, Fig.
6) to the side of the motor (D) with 2
socket head cap screws (F).
Fig 6
Slide the shaft of the extension table
(C) into the extension bracket and
tighten with lock knob (G).
5.3 Mains connection
Mains connection and any extension
cords used must comply with
applicable regulations.
The mains voltage must comply with
the information on the machine
licence plate.
The mains connection must have a 16
A surge-proof fuse.
Only use power cords marked
H07RN-F
Connections and repairs to the
electrical equipment may only be
carried out by qualified electricians.
In case of machine overload the motor
overload cut-off will react.
After appr.5 min of cooling the
overload cut off can be reset.
Attention: The machine will start
when you reset the overload push
button!
(Only 230V version)
5.4 Dust connection
Before initial operation, the machine
must be connected to a dust extractor.
The suction should switch on
automatically when the belt sander is
switched on.
The flow rate on the suction port must
be 20m/sec.
Flexible hoses must be of non-
flammable quality, and must be
connected to the machine ground
system.
5.5 Starting operation
You can start the machine with the
green on button. The red button on the
main switch stops the machine.
After connecting to the power source,
turn on the power to the machine just
enough to start the belt rotating and
then turn off. Do this several times
and observe belt tracking.
If adjustment is necessary refer to
“Belt tracking adjustment” (chapter
7.2)
6. Machine operation
6.1 Horizontal sanding
With the sanding platen locked in the
horizontal position, the removable
fence (A, Fig. 7) may be used.
The fence can be secured in place by
screwing two lock knobs (B) into the
guide blocks found in the mitre slot.
Remove the extension table if
applicable.
The backstop (C) must be mounted
and the drum guard must be closed.
Fig 7

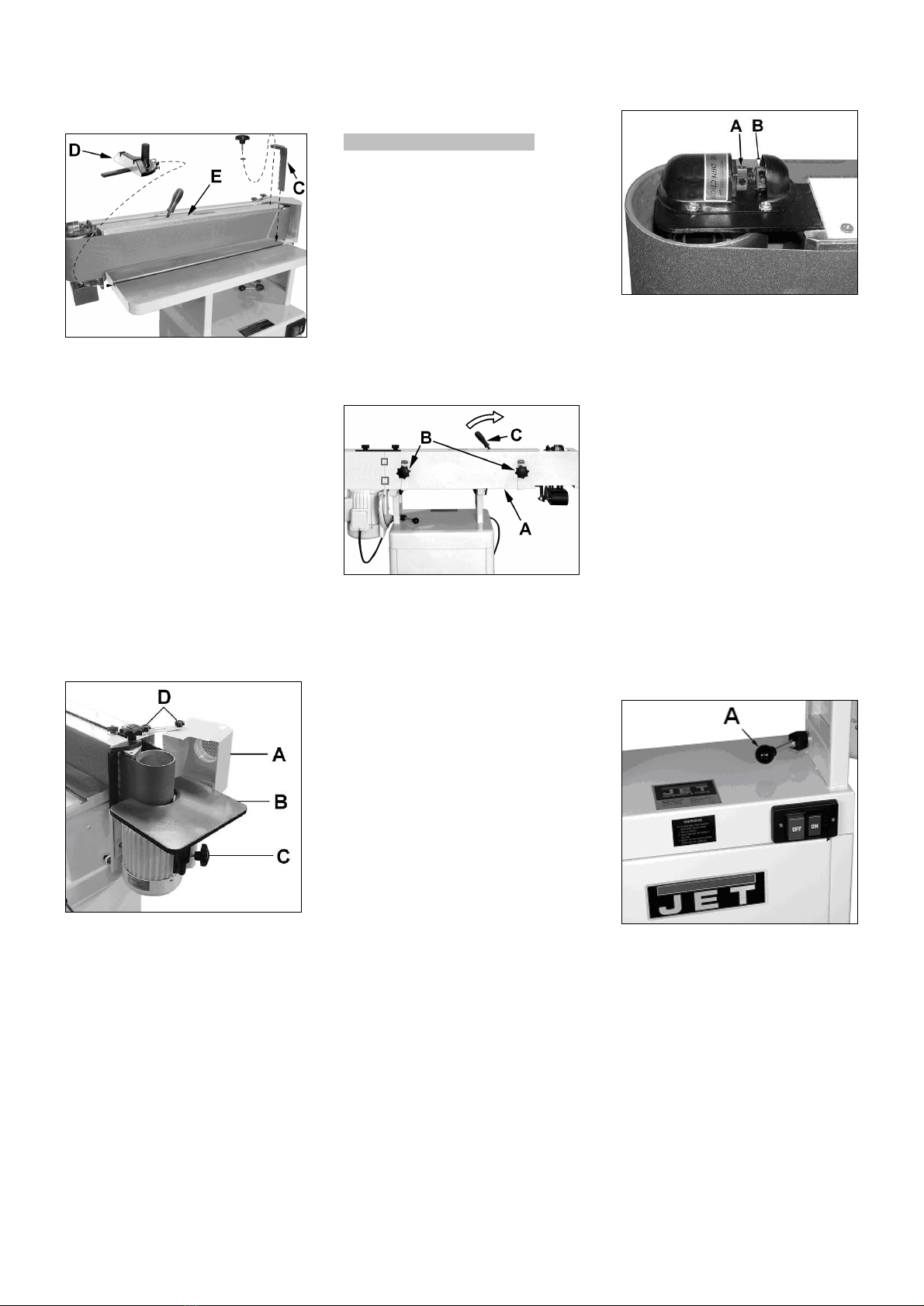

6.2 Vertical sanding
With the sanding platen (E, Fig 8)
locked in the vertical position, the
backstop (C) must be installed.
Remove the extension table if
applicable.
The drum guard must be closed.
Fig 8
Any sanding angle can be chosen.
The adjustable 90°stop is located on
the back of the machine.
The mitre gauge (D) may be used.
The machine table is adjustable in
height (see chapter 7.5).
Note:
With the machine table slightly tilted
and the workpiece moving
longitudinally you can achieve an
aditional oscillation and an improved
sanding surface.
6.3 Contour sanding
Open the drum guard (A, Fig 9) and
tighten the 2 lock knobs (D).
Fig 9
Mount the extension table (B) and
clamp it on the desired working height
with lock knob (C).
The drum guard must always be
closed if the extension table is not in
use.

7
7. Setup and adjustments
General note:
Setup and adjustment work may
only be carried out after the
machine is protected against
accidental starting by pulling the
mains plug.
Make sure that the sanding belt is
running clear after every setup or
adjustment done.
7.1 Changing the sanding belt
Disconnect the machine from the
power source (pull mains plug).
Lock sanding platen in the vertical
position.
Fig 10
Loosen lock knobs (B, Fig 10).
Remove belt guard (A).
Release belt tension by handle (C).
Carefully remove old belt.
Observe direction arrow on inside of
new sanding belt. Make sure that
direction arrow on belt matches
direction indicator on the belt cover.
Install new belt over both rollers and
line up edge of belt with edge of
rollers.
Tension belt by releasing handle (C).
Reinstall the belt guard.
Note: Belts stretch with wear. You
may have to adjust tracking with a
new belt.
7.2 Belt tracking adjustment
Disconnect the machine from the
power source.
Push the belt by hand in the direction
indicated on the belt cover. Observe
the belt position on the rollers. Edge of
belt should remain even with the edge
of the rollers.
Fig 11
Loosen the micro adjusting nut (A,
Fig. 11).
The blade tracking is adjustable by the
micro adjusting screw (B).
Retighten the micro adjusting nut (A).
Turn on the power to the machine just
enough to start the belt rotating and
then turn off. Do this several times
and observe belt tracking. Readjust if
necessary.
7.3 Tilting angle adjustment
Disconnect the machine from the
power source.
Pull handle (A, Fig. 12) forward to
release tension.
Move sanding platen to the vertical
position.
Use a combination square between
the table and sanding platen to
inspect the 90° angle.
Readjust the two 90° positive stops on
the back of the machine if necessary.
Fig 12
7.4 Tilting lock adjustment
Disconnect the machine from the
power source.
The clamping function of the tilting
lock (A, Fig. 13) is adjustable.
Tension eccentric block by tightening
the nylon stop nut (B)
Fig 13
The platen and motor assembly must
stay in a locked position without
sliding once the handle has been
moved to the locked position.
7.5 Table adjustment
The machine table can be adjusted to
various heights for a better use of the
sanding belt.
Disconnect the machine from the
power source.
Fig 14
Loosen two lock knobs (A, Fig. 14).
Raise or lower work table to desired
level.
Tighten lock knobs.
Warning:
Do not position table below
sanding belt! Keep an overlap of at
least 2mm between table and
sanding belt to avoid material
and/or fingers getting caught!
Failure to comply may cause
serious injury!
7.6 Motor mount adjustment
The motor mounting is set at the
factory and should not require any
further adjustment. If, however, you
are not able to track the belt using the
belt tracking adjustment assembly on
the sanding platen, the motor mount
bolts will have to be adjusted:
Disconnect the machine from the
power source.

8
Fig 15
Slightly loosen the four motor mount
nuts (A, Fig. 15) just enough so the
tracking bolts (B) can make an
adjustment.
8. Maintenance and inspection
General notes:
Maintenance, cleaning and repair
work may only be carried out after
the machine is protected against
accidental starting by pulling the
mains plug.
Check sanding belts regularly for
faults. Replace a defective sanding
belt immediately.
Inspect the blade tracking regularly.
Take away the belt tension if the
machine is not in use for a longer
period.
Clean the machine regularly.
Inspect the proper function of the dust
extraction daily.
Defective safety devices must be
replaced immediately.
All protective and safety devices must
be re-attached immediately after
completed cleaning, repair and
maintenance work.
Repair and maintenance work on the
electrical system may only be carried
out by a qualified electrician.
9. Trouble shooting
Motor doesn’t start
*No electricity-
check mains and fuse.
*Defective switch, motor or cord-
consult an electrician.
*Overload has reacted-
Wait and reset overload cut-off.
Sanding belt slips
*Sanding belt is stretched-
install new sanding belt.
*Too much applied pressure
move work piece while sanding.
Machine vibrates excessively
*Stand on uneven floor-
adjust stand for even support.
*motor mounts are loose-
tighten motor mount bolts.
Abrasive belt keeps tearing
*Belt is running the wrong direction-
observe arrow on the sanding belt
Sanded edge not square
*Table not square to sanding platen-
Adjust positive stop for 90°.
Sanding marks on the wood
*Work piece was held still-
keep work piece moving.
*Wrong grit sanding belt-
use coarser grit for stock removal
and fine grit for finish sanding.
*Feed pressure too high-
never force the wood.
10. Available accessories
Stock number 60-0505
Abrasive strip cleaning stick
Stock number 708118
Mobile base up to 250kg
Refer to the JET-Pricelist
for various grit sanding belts.

9
DE - DEUTSCH
Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung
ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der oszillierenden
Kantenschleifmaschine OES-80CS erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der
beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine
zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer
Schleifmaschine zu erreichen befolgen Sie bitte sorgfältig die Anweisungen.
Inhaltsverzeichnis
1. Konformitätserklärung
2. Garantieleistungen
3. Sicherheit
Bestimmungsgemäße Verwendung
Allgemeine Sicherheitshinweise
Restrisiken
4. Maschinenspezifikation
Technische Daten
Werkstückabmessungen
Schallemission
Lieferumfang
5. Transport und Inbetriebnahme
Transport und Aufstellung
Montage
Elektrischer Anschluss
Absaug Anschluss
Inbetriebnahme
6. Betrieb der Maschine
Horizontalschleifen
Vertikalschleifen
Hohlschleifen
7. Rüst- und Einstellarbeiten
Schleifbandwechsel
Bandlauf Einstellung
Schwenkwinkel Einstellung
Schwenkklemmung
Auflagetisch Einstellung
Motormontage Einstellung
8. Wartung und Inspektion
9. Störungsabhilfe
10. Lieferbares Zubehör
1. Konformitätserklärung
Wir erklären in alleiniger
Verantwortlichkeit, dass dieses
Produkt mit den auf Seite 2
angegebenen Richtlinien*
übereinstimmt.
Bei der Konstruktion wurden folgende
Normen** berücksichtigt.
2. Garantieleistungen
Der Verkäufer garantiert, dass das
gelieferte Produkt frei von Material-
und Fertigungsfehlern ist. Diese
Garantie trifft nicht auf jene Defekte
zu, welche auf direkten oder
indirekten, nicht fachgerechten
Gebrauch, Unachtsamkeit,
Unfallschaden, Reparatur,
mangelhafte Wartung bzw. Reinigung
sowie normalen Verschleiß
zurückzuführen sind.
Garantie- bzw. Gewährleistungs-
ansprüche müssen innerhalb von 12
Monaten ab dem Verkaufsdatum
(Rechnungsdatum) geltend gemacht
werden. Weitergehende Ansprüche
sind ausgeschlossen.
Die vorliegende Garantie umfasst
sämtliche Garantieverpflichtungen
seitens des Verkäufers und ersetzt alle
früheren Erklärungen und
Vereinbarungen betreffend Garantien.
Die Garantiefrist gilt für eine tägliche
Betriebszeit von 8 Stunden. Wird
diese überschritten, so verkürzt sich
die Garantiefrist proportional zur
Überschreitung, jedoch höchstens auf
3 Monate.
Die Rücksendung beanstandeter
Ware bedarf der ausdrücklichen
vorherigen Zustimmung vom
Verkäufer und geht auf Kosten und
Gefahr des Käufers.
Die ausführlichen Garantieleistungen
sind den Allgemeinen
Geschäftsbedingungen (AGB) zu
entnehmen. Die AGB sind unter
www.jettools.com einzusehen oder
werden auf Anfrage per Post
zugestellt.
Der Verkäufer behält sich das Recht
vor, jederzeit Änderungen am Produkt
und Zubehör vorzunehmen.
3. Sicherheit
3.1 Bestimmungsgemäße
Verwendung
Die Kantenschleifmaschine ist
geeignet zum Schleifen von Holz und
Holzersatzstoffen.
Die Bearbeitung anderer Werkstoffe
ist nicht zulässig bzw. darf in
Sonderfällen nur nach Rücksprache
mit dem Maschinenhersteller erfolgen.
Die Maschine ist nicht für Nass-Schliff
geeignet.
Die bestimmungsgemäße
Verwendung beinhaltet auch die
Einhaltung der vom Hersteller
angegebenen Betriebs- und
Wartungsanweisungen.
Die Maschine darf ausschließlich von
Personen bedient werden, die mit
Betrieb und Wartung vertraut und
über die Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist
einzuhalten.
Neben den in der Gebrauchsanleitung
enthaltenen Sicherheitshinweisen und
den besonderen Vorschriften Ihres
Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen
allgemein anerkannten
fachtechnischen Regeln zu beachten.
Jeder darüber hinaus gehende
Gebrauch gilt als nicht
bestimmungsgemäß und für daraus
resultierende Schäden haftet der
Hersteller nicht. Das Risiko trägt allein
der Benutzer.
3.2 Allgemeine Sicherheitshinweise
Holzbearbeitungsmaschinen können
bei unsachgemäßem Gebrauch
gefährlich sein. Deshalb ist zum
sicheren Betreiben die Beachtung der
zutreffenden Unfallverhütungs-
Vorschriften und der nachfolgenden
Hinweise erforderlich.
Lesen und verstehen Sie die
komplette Gebrauchsanleitung bevor
Sie mit Montage oder Betrieb der
Maschine beginnen.

10
Bewahren Sie die
Bedienungsanleitung, geschützt vor
Schmutz und Feuchtigkeit, bei der
Maschine auf, und geben Sie sie an
einen neuen Eigentümer weiter.
An der Maschine dürfen keine
Veränderungen, An- und Umbauten
vorgenommen werden.
Überprüfen Sie täglich vor dem
Einschalten der Maschine die
einwandfreie Funktion und das
Vorhandensein der erforderlichen
Schutzeinrichtungen.
Festgestellte Mängel an der Maschine
oder den Sicherheitseinrichtungen
sind zu melden und von den
beauftragten Personen zu beheben.
Nehmen Sie die Maschine in solchen
Fällen nicht in Betrieb, sichern Sie die
Maschine gegen Einschalten durch
Ziehen des Netzsteckers.
Zum Schutz von langem Kopfhaar
Mütze oder Haarnetz aufsetzen.
Enganliegende Kleidung tragen,
Schmuck, Ringe und Armbanduhren
ablegen.
Tragen Sie Schutzschuhe, keinesfalls
Freizeitschuhe oder Sandalen.
Verwenden Sie die durch Vorschriften
geforderte persönliche
Schutzausrüstung.
Beim Arbeiten an der Maschine keine
Handschuhe tragen.
Die Maschine so aufstellen, dass
genügend Platz zum Bedienen und
zum Führen der Werkstücke gegeben
ist.
Sorgen Sie für gute Beleuchtung.
Achten Sie darauf, dass die Maschine
standsicher auf festem und ebenem
Grund steht.
Beachten Sie dass die elektrische
Zuleitung nicht den Arbeitsablauf
behindert und nicht zur Stolperstelle
wird.
Den Arbeitsplatz frei von
behindernden Werkstücken, etc.
halten.
Niemals in die laufende Maschine
greifen.
Seien Sie aufmerksam und
konzentriert. Gehen Sie mit Vernunft
an die Arbeit.
Arbeiten Sie niemals unter dem
Einfluss von Rauschmitteln wie
Alkohol und Drogen an der Maschine.
Beachten Sie, dass auch
Medikamente Einfluss auf Ihr
Verhalten nehmen können.
Halten Sie Unbeteiligte, insbesondere
Kinder vom Gefahrenbereich fern.
Die laufende Maschine nie
unbeaufsichtigt lassen.
Vor dem Verlassen des Arbeitsplatzes
die Maschine ausschalten.
Benützen Sie die Maschine nicht in
der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Beachten Sie die Brandmelde- und
Brandbekämpfungsmöglichkeiten z.B.
Standort und Bedienung von
Feuerlöschern.
Benützen Sie die Maschine nicht in
feuchter Umgebung und setzen Sie sie
nicht dem Regen aus.
Achten Sie stets darauf, dass keine zu
große Staubkonzentration entsteht –
verwenden Sie stets eine geeignete
Absauganlage
Holzstaub ist explosiv und kann
gesundheitsschädigend sein.
Insbesondere tropische Hölzer und
harte Hölzer wie Buche und Eiche sind
als krebserregend eingestuft.
Vor der Bearbeitung Nägel und andere
Fremdkörper aus dem Werkstück
entfernen.
Die Maschine nie bei entfernten
Schutzeinrichtungen in Betrieb
nehmen – große Verletzungsgefahr!
Es ist darauf zu achten dass alle
Werkstücke beim Bearbeiten sicher
gehalten und sicher geführt werden.
Bearbeiten Sie nur ein Werkstück, das
sicher auf dem Tisch aufliegt.
Angaben über die min. und max.
Werkstückabmessungen müssen
eingehalten werden (Kapitel 4.3).
Späne und Werkstückteile nur bei
stehender Maschine entfernen.
Nicht auf der Maschine stehen.
Arbeiten an der elektrischen
Ausrüstung der Maschine dürfen nur
durch eine Elektrofachkraft
vorgenommen werden.
Tauschen Sie ein beschädigtes
Netzkabel sofort aus.
Umrüst-, Einstell- und
Reinigungsarbeiten nur im
Maschinenstillstand und bei
gezogenem Netzstecker vornehmen.
Schadhafte Schleifbänder sofort
ersetzen.
3.3 Restrisiken
Auch bei vorschriftsmäßiger
Benutzung der Maschine bestehen die
nachfolgend aufgeführten Restrisiken.
Verletzungsgefahr durch das frei
laufende Schleifband im
Arbeitsbereich.
Rückschlaggefahr. Das Werkstück
wird vom sich bewegenden
Schleifband erfasst und gegen den
Bediener geschleudert.
Gefährdung durch wegfliegende
Werkstücke.
Gefährdung durch Lärm und Staub.
Unbedingt persönliche
Schutzausrüstungen wie Augen-,
Gehör- und Staubschutz tragen.
Eine geeignete Absauganlage
einsetzen!
Gefährdung durch schadhaftes
Schleifband.
Gefährdung durch Strom, bei nicht
ordnungsgemäßer Verkabelung.
4. Maschinenspezifikation
4.1 Technische Daten
Schleifband (BxL) 150x2260mm
Auflagetisch (LxB) 810x180mm
Schwenkbereich 90°
Bandgeschwindigkeit 17m/sec
Absauganschluss Durchm. 100mm
Absaugvolumenstrom
bei 20 m/sec 560m3/h
Maschinenabmessungen
(LxBxH) 1150x460x960mm
Maschinengewicht 120 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,1 kW (1,5 PS) S1
Betriebsstrom 9A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
Netzanschluss 400V ~3/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom 2,5 A
Anschlussleitung (H07RN-F)5x1,5mm²
Bauseitige Absicherung 16A
4.2 Werkstückabmessungen
Horizontalschleifen mit Schleifstop:
Länge x Breite max. 830x140mm
90° Schleifen am Auflagetisch:
Länge x Breite max. 830x 125mm

11
Hohlschleifen am Auslegertisch:
Schleifradius min. 55mm
4.3 Schallemission
Schalldruckpegel (nach EN 11202):
Leerlauf 72,7 dB (A)
Bearbeitung 86,5 dB (A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.4 Lieferumfang
Geschlossener Untersatz
Auslegertisch
Horizontal Anschlag
Schleifstop
Gehrungsanschlag
1 Schleifband
Schleifband Schutzhaube
Rollenabdeckung
Bedienwerkzeug
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Zum Transport verwenden Sie einen
handelsüblichen Stapler oder
Hubwagen.
Sichern Sie die Maschine beim
Transport gegen Umfallen.
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
montiert.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.
Untersatz Montage
Montieren Sie die vier Gummifüße (A,
Fig.1) auf die Untersatzseitenteile
mittels der gemeinsam verpackten 4
Schrauben, 4 Scheiben und 4
Sechskantmuttern.
Fig 1
Verbinden Sie die Seitenteile (C, Fig
1) mit dem Frontblech (D) mittels 4
Sechskantschrauben, 8 Scheiben, 4
Federscheiben und 4
Sechskantmuttern(E).
Montieren Sie das Ablageblech (F) mit
2 Schrauben M5 (G) und 2
Federringen.
Montieren Sie das hintere Blech und
sorgen Sie für eine gleichmäßige
Bodenauflage, bevor Sie alle
Schrauben festziehen.
Fig 2
ACHTUNG:
Die Schleifeinheit (A) ist 95kg schwer!
Seien Sie vorsichtig und verwenden
Sie geeignete Hubmittel zum
Aufsetzen (Fig 2).
Verschaffen Sie sich Zugang durch
die Schranktür (E) und befestigen Sie
die Schleifeinheit mittels 2
Sechskantschrauben und Scheiben
(D).
Schleifband Montage
Lösen Sie die Schwenkklemmung (A,
Fig 3) und stellen Sie die
Schleifeinheit senkrecht.
Fig 3
Entfernen Sie die Schleifband
Schutzhaube durch Lösen der
Sterngriffe (B, Fig. 4).
Entnehmen Sie das Schleifband und
den Anschlag.

12
Fig 4
Stellen Sie den Bandspannhebel (C)
in die entspannte Position.
Montieren Sie das Schleifband auf die
Führungsrollen, dabei die am
Schleifband angegebene
Bandlaufrichtung beachten.
Spannen Sie das sauber aufgelegte
Schleifband und prüfen Sie den
Bandlauf durch Durchdrehen in
Laufrichtung von Hand (bei
erforderlicher Nachjustierung siehe
Kapitel 8.1)
Rollenabdeckung Montage
Montieren Sie die Rollenabdeckung
(C, Fig 5) mit vier M4x20 Schrauben
(A).
Zwei rechteckige Beilagen (D) müssen
zwischen den Scharnieren (B) und der
Schleifbandabdeckung (E) mitmontiert
werden.
Dabei die Beilagen mit den
gerundenten Kanten am Scharnier
anliegend.
Fig 5
Befestigen Sie das Klemmblech (F)
mit 2 Scheiben (G) und 2
Sterngriffschrauben (H).
Mit dem Schlitz auf der Seite der
Rollenabdeckung (C).
Zum Öffnen und Schließen der
Rollenabdeckung die beiden
Griffschrauben leicht lösen.
Auslegertisch Montage
Montieren Sie den Auslegertischträger
(E, Fig 6) mit 2 Innensechskant-
Schrauben (F) seitlich am Motor.
Fig 6
Klemmen Sie den Auslegertisch (C)
mit der Sterngriffschraube (G) in
Arbeitsposition fest.
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen. Die
Netzspannung und Frequenz müssen
mit den Leistungsschilddaten an der
Maschine übereinstimmen.
Die bauliche Absicherung muss dabei
16A betragen.
Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einen Elektrofachkraft
durchgeführt werden.
Bei Überlastung des Motors schaltet
dieser selbsttätig ab.
Nach einer Abkühlzeit von ca. 5
Minuten lässt sich der
Thermoschutzschalter am Motor
Klemmenkasten wieder eindrücken.
Achtung: Die Maschine startet
wenn Sie den Überlastschutztaster
eindrücken!
(nur 230V Variante)
5.4 Absaug Anschluss
Die Maschine muss vor der
Inbetriebnahme an eine Absaugung
angeschlossen werden und zwar
derart, dass sich beim Einschalten der
Schleifmaschine die Absaugung
selbsttätig mit einschaltet.
Die Mindestluftgeschwindigkeit am
Absaugstutzen muss 20 m/s betragen.
Absaugschläuche müssen der
Qualität „schwer entflammbar“
entsprechen und in die Erdung der
Maschine mit einbezogen werden.
5.5 Inbetriebnahme
Mit dem grünen Eintaster am
Hauptschalter kann die Maschine
gestartet werden: Mit dem roten Aus-
Taster kann die Maschine stillgesetzt
werden.
Starten Sie mehrmals kurzzeitig den
Motor und beobachten Sie den
Bandlauf (bei erforderlicher
Nachjustierung siehe Kapitel 7.2)
6. Betrieb der Maschine
6.1 Horizontalschleifen
Stellen Sie dazu die Schleifeinheit
horizontal.
Entfernen Sie gegebenenfalls den
Auslegertisch und schließen Sie die
Rollenabdeckung.
Montieren Sie den Schleifstopp (C,
Fig. 7) und den Horizontal-Anschlag
(A) mit den Sterngriffschrauben (B)
Fig 7
6.2 Vertikalschleifen
Stellen Sie dazu die Schleifeinheit (E,
Fig 8) vertikal.
Entfernen Sie gegebenenfalls den
Auslegertisch und schließen Sie die
Rollenabdeckung.

13
Montieren Sie den Schleifstopp(C).
Fig 8
Der Schleifwinkel ist frei wählbar, für
90° ist ein einstellbarer Endanschlag
vorhanden.
Der Gehrungsanschlag (D) kann
eingesetzt werden.
Der Auflagetisch ist in der Höhe
verstellbar (siehe Kapitel 7.5).
Fachtipp: Mit leicht schräggestelltem
Auflagetisch ergibt sich bei
oszillierend in Schleifrichtung
bewegtem Werkstück ein verbessertes
Schleifbild.
6.3 Hohlschleifen
Öffnen Sie dazu die Rollenabdeckung
(A, Fig 9) und klemmen Sie die beiden
Sterngriffschrauben (D).
Fig 9
Montieren Sie den Auslegertisch( B)
mit der Sterngriffschraube (C) in
Arbeitsposition.
Nach Beendigung des Hohlschleifens
muss der Auslegertisch entfernt und
die Rollenabdeckung wieder
geschlossen werden.
7. Rüst- und Einstellarbeiten
Allgemeine Hinweise
Vor Rüst- und Einstellarbeiten muss
die Maschine gegen Inbetriebnahme
gesichert werden.
Netzstecker ziehen!
Prüfen Sie die freie Bewegung des
Schleifbandes nach jedem Rüst- und
Einstellvorgang.
7.1 Schleifband Wechsel
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Schleifeinheit in vertikale Stellung
bringen.
Fig 10
Die Sterngriffschrauben (B, Fig 10)
lösen und die Schleifbandabdeckung
(A) entfernen.
Die Bandspannung mittels Hebel (C)
lösen. Das Schleifband vorsichtig
entnehmen.
Neues Schleifband auflegen, dabei auf
angegebene Bandlaufrichtung achten.
Schleifband spannen.
Schutzabdeckungen wieder
anbringen.
Hinweis: Schleifbänder dehnen sich
im Betrieb, eine Nachjustierung des
Bandlaufes kann erforderlich sein.
7.2 Bandlauf Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Schleifband von Hand in Laufrichtung
bewegen.
Das Schleifband soll mittig auf den
Rollen laufen.
Fig 11
Die Kontermutter (A, Fig 11) lösen.
Der Bandlauf lässt sich mit der
Feineinstellschraube (B) korrigieren.
Die Kontermutter wieder festziehen.
Den Motor mehrfach kurzzeitig starten
und den Bandlauf kontrollieren.
7.3 Schwenkwinkel Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Klemmgriff (A, Fig. 12) lösen.
Schleifeinheit in vertikale Position
schwenken.
90° Winkel zwischen Tisch und
Schleifband kontrollieren und
gegebenenfalls die 2
Anschlagschrauben auf der
Maschinenrückseite nachjustieren und
kontern.
Fig 12
7.4 Schwenkklemmung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Klemmfunktion des Klemmhebels
(A, Fig. 13) ist justierbar. Dazu die
Selbstsichernde Mutter (B) verstellen.

14
Fig 13
Die Schleifeinheit muss sicher in der
festgeklemmten Position verbleiben.
7.5 Auflagetisch Einstellung
Der Auflagetisch ist in der Höhe
verstellbar, um eine bessere
Ausnutzung des Schleifbandes zu
ermöglichen.
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Fig 14
Sterngriffe (A, Fig. 14) lösen und
Auflagetisch auf gewünschte Höhe
anheben.
Achtung:
Der Maschinentisch darf nicht
unterhalb des Schleifbandes
positioniert sein!
Es muss eine minimale
Überlappung von 2mm zum
Schleifband gegeben sein um ein
Einklemmen von Werkstücken und
Fingern zu vermeiden.
Hohes Verletzungsrisiko!
Sterngriffe festziehen.
7.6 Motormontage Einstellung
Die richtige Motormontage ist
werkseitig eingestellt. Bei
Fehljustierung kann es zur
Bandlaufabweichung kommen, welche
sich über die normale
Bandlaufjustierung nicht korrigieren
lässt.
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Fig 15
Bei leicht gelöster Motorklemmung (A,
Fig 13) kann mit den Stellschrauben
(B) der Bandlauf verändert werden.
8. Wartung und Inspektion
Allgemeine Hinweise
Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die Maschine
gegen Inbetriebnahme gesichert
werden.
Netzstecker ziehen!
Kontrollieren Sie das Schleifband
regelmäßig auf Fehler. Tauschen Sie
ein schadhaftes Schleifband sofort
aus
Kontrollieren Sie in regelmäßigen
Abständen die korrekte Einstellung der
Bandführung.
Entspannen Sie das Schleifband bei
längeren Arbeitspausen.
Reinigen Sie die Maschine in
regelmäßigen Zeitabständen.
Prüfen Sie täglich die ausreichende
Funktion der Absaugung.
Beschädigte Sicherheitseinrichtungen
sofort ersetzen.
Sämtliche Schutzeinrichtungen sofort
wieder anbringen.
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
9. Störungsabhilfe
Motor startet nicht
*Kein Strom-
Netzsicherung prüfen.
*Motor, Schalter oder Kabel defekt-
Elektrofachkraft kontaktieren.
*Überlastschutz hat reagiert-
Motor abkühlen lassen und
Thermoschutzschalter wieder
eindrücken.
Schleifband rutscht durch
*Schleifband ist gedehnt-
neues Schleifband auflegen.
*Anpressdruck zu kräftig-
Werkstück beim Arbeiten bewegen.
Starke Maschinenvibrationen
*Maschine steht uneben-
Ausgleich schaffen.
*Motormontage ist lose-
Motormontage nachziehen.
Schleifband reißt wiederholt
*Band falsch aufgelegt-
Bandlaufrichtung beachten.
Schleifwinkel nicht 90°
*Anschlag falsch eingestellt-
Anschlag nachjustieren.
Schleifbild ist schlecht
*Werkstück wurde nicht bewegt-
Werkstück bewegen.
*Falsche Schleifband Körnung-
grobe Körnung zum Schruppen, feine
Körnung zum Schlichten.
*Anpressdruck zu hoch-
Bearbeitung nie erzwingen.
10. Lieferbares Zubehör
Artikel Nummer 60-0505
Schleifbandreinigungsstift
Artikel Nummer 708118
Fahreinrichtung bis 250kg
Für Schleifbänder in unterschiedlichen
Körnungen siehe die Jet-Preisliste.

FR - FRANCAIS
Mode d‘emploi
Cher client,
Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine JET. Ce manuel a été
préparé pour l’opérateur de la ponceuse de bords JET OES-80CS. Son but, mis à part le fonctionnement de la machine, est de
contribuer à la sécurité par l’application des procédés corrects d’utilisation et de maintenance. Avant de mettre l’appareil en
marche, lire les consignes de sécurité et de maintenance dans leur intégralité. Pour obtenir une longévité et fiabilité maximales
de votre ponceuse, et pour contribuer à l’usage sûr de la machine, veuillez lire attentivement ce mode d’emploi et suivre les
instructions. .
Table des Matières
1. Déclaration de conformité
2. Prestations de garantie
3. Sécurité
Utilisation conforme
Consignes de sécurité
Risques
4. Spécifications
Indications techniques
Dimensions des pièces à usiner
Emission de bruit
Contenu de la livraison
5. Transport et montage
Transport
Montage
Raccordement au réseau électr.
Racc. collecteur de poussières
Mise en exploitation
6. Fonctionnement de la
machine
Ponçage horizontal
Ponçage vertical
Ponçage des profils
7. Réglages
Changement de bande abrasive
Réglage du circuit de bande
Réglage d’inclinaison d‘angle
Blocage d‘angle
Réglage de la table
Réglage circuit du moteur
8. Entretien et inspection
9. Détecteur de pannes
10. Accessoires
1. Déclaration de conformité
Par le présent et sous notre
responsabilité exclusive, nous
déclarons que ce produit satisfait aux
normes* conformément aux lignes
directrices indiquées page 2.
Le constructeur a tenu compte des
normes** suivantes.
2. Prestations de garantie
Le vendeur garantit que le produit livré
est exempt de défauts de matériel et
de fabrication. La présente garantie ne
s’applique pas aux défauts résultant
d’une utilisation directe ou indirecte
incorrecte, de l’inattention, d’un
accident, d’une réparation, d’une
maintenance ou d’un nettoyage
insuffisant, ou encore de l’usure
normale.
Il est possible de faire valoir des
prétentions en garantie dans les 12
mois suivant la date de la vente (date
de la facture). Toute autre prétention
est exclue.
La présente garantie comprend toutes
les obligations de garantie incombant
au vendeur et remplace toutes les
déclarations et conventions
antérieures en termes de garanties.
Le délai de garantie s’applique pour
une durée d’exploitation de huit
heures par jour. Au-delà, le délai de
garantie diminue proportionnellement
au dépassement, mais pas en deçà
de trois mois.
Le renvoi d’une marchandise faisant
l’objet d’une réclamation requiert
l’accord préalable exprès du vendeur
et s’effectue aux frais et aux risques
de l’acheteur.
Les prestations de garantie détaillées
figurent dans les Conditions générales
(CG). Ces dernières sont disponibles
sur www.jettools.com ou peuvent être
envoyées par la poste sur demande.
Le vendeur se réserve le droit de
modifier à tout moment le produit et
les accessoires.
3. Sécurité
3.1 Utilisation conforme
Cette ponceuse convient au ponçage
du bois et des dérivés du bois.
Le ponçage d’autres matériaux est
interdit et ne peut être effectué que
dans des cas spéciaux et après
accord du fabricant de la machine.
La machine n’est pas conçue pour un
ponçage à l’eau.
L’utilisation conforme implique le strict
respect des instructions de service et
de maintenance indiquées dans ce
manuel.
La machine doit être exclusivement
utilisée par des personnes
familiarisées avec le fonctionnement,
la maintenance et la remise en état, et
qui sont informées des dangers
correspondants.
L’âge requis par la loi est à respecter.
Toutes les directives relatives à la
prévention des accidents ainsi que les
consignes de sécurité doivent être
respectées scrupuleusement.
En cas d’utilisation non-conforme de
la machine, le fabricant décline toute
responsabilité qui est en tel cas
rejetée exclusivement sur l’utilisateur.
3.2 Consignes de sécurité
L’utilisation non-conforme d‘une
ponceuse peut être très dangereux.
C’est pourquoi il est absolument
nécessaire de respecter les consignes
de lutte contre les accidents ainsi que
les remarques suivantes, ceci afin
d’utiliser la machine en toute sécurité.
Lire attentivement et comprendre ce
mode d’emploi avant de monter ou
d’utiliser votre appareil.

16
Conserver à proximité de la machine
tous les documents fournis avec
l’outillage (dans une pochette en
plastique, à l’abri de la poussière, de
l’huile et de l’humidité) et veiller à
joindre cette documentation si vous
cédez l‘appareil.
Ne pas effectuer de modification à la
machine. Utiliser les accessoires
recommandés, des accessoires
incorrects peuvent être dangereux.
Chaque jour avant d’utiliser la
machine, contrôler les dispositifs de
protection et le fonctionnement
impeccable.
En cas de défauts à la machine ou
aux dispositifs de protection avertir les
personnes compétentes et ne pas
utiliser la machine. Déconnecter la
machine du réseau.
Avant de mettre la machine en
marche, retirer cravate, bagues,
montre ou autres bijoux et retrousser
les manches jusqu’aux coudes.
Enlever tous vêtements flottants et
nouer les cheveux longs.
Porter des chaussures de sécurité,
surtout pas de tenue de loisirs ou de
sandales.
Porter équipement de sécurité
personnel pour travailler à la machine.
Ne pas porter de gants.
Placer la machine de sorte à laisser
un espace suffisant pour la
manoeuvre et le guidage des pièces à
usiner.
Veiller à un éclairage suffisant.
Placer la machine sur un sol stable et
plat.
S’assurer que le câble d’alimentation
ne gêne pas le travail ni ne risque de
faire trébucher l‘opérateur.
Conserver le sol autour de la machine
propre, sans déchets, huile ou
graisse.
Ne jamais mettre la main dans la
machine pendant le travail.
Prêter grande attention à votre travail
et rester concentré.
Ne pas travailler sous l’influence de
drogues, d’alcool ou de médicaments.
Eloigner de la machine toutes
personnes incompétentes surtout les
enfants.
Ne jamais laisser la machine en
marche sans surveillance.
Arrêter la machine avant de quitter la
zone de travail.
Ne pas mettre la machine à proximité
de liquides ou de gaz inflammables.
Tenir compte des dispositifs de
protection et de lutte contre les
incendis, par ex. le lieu et l’emploi des
extincteurs.
Préserver la machine de l’humidité et
ne jamais l’exposer à la pluie.
Utiliser un collecteur de poussières
afin d’éviter une production de
poussières trop élevée.
La poussière de bois est explosive et
peut être nocive pour la santé.
Les poussières de certains bois
exotiques et de bois durs, tels que le
hêtre et le chêne sont classées
comme étant cancérigènes.
Retirer les clous et autres corps
étrangers de la pièce avant de débuter
l‘usinage.
Ne jamais mettre la machine en
service sans les dispositifs de
protection – risque de blessures
graves!
Bien tenir et guider toutes les pièces à
usiner.
N’usiner que des pièces qui peuvent
bien être posées sur la table.
Se tenir aux spécifications concernant
la dimension maximale ou minimale
de la pièce à usiner (voir 4.3).
Ne pas enlever les copeaux et les
pièces usinées avant que la machine
ne soit à l‘arrêt.
Ne pas se mettre sur la machine.
Tous travaux de branchement et de
réparation sur l’installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
Remplacer immédiatement tout câble
endommagé ou usé.
Faire tous les travaux de réglage ou
de maintenance seulement après
avoir débranché la machine du
réseau.
Remplacer immédiatement toute
bande abrasive déchirée ou usée.
3.3 Risques
Même en respectant les directives et
les consignes de sécurité les risques
suivants existent :
Risques de blessures par bande
abrasive en travaillant sans
protecteurs.
La pièce est accrochée par la bande
abrasive et éjectée contre l‘utilisateur.
Danger de pièces éjectées.
Risque de nuisances par poussières
de bois, copeaux et bruit.
Porter équipements de sécurité
personnels tels que lunettes, cache-
visage pour travailler à la machine.
Utiliser un collecteur de poussières!
Danger de bande abrasive déchirée
ou usée.
Danger par câble électrique
endommagé, usé ou mal branché.
4. Spécifications OES-80CS
4.1 Indications techniques
Dim bande abrasive 150x2260mm
Dimensions de table 810x180mm
Inclinaison de table 90°
Vitesse de bande 17m/sec
Diam. buse d’aspiration 100mm
Volume d’air à 20 m/sec 560m3/h
Dimensions de la machine
(Lx l xH) 1150x460x960mm
Poids net (env.) 120 kg
Voltage 230V ~1/N/PE 50Hz
Puissance 1,1 kW ( 1,5 CV) S1
Courant électrique 9A
Raccordement (H07RN-F)3x1,5mm²
Fusible du secteur électr. 16A
Courant électrique 400V ~3/PE 50Hz
Puissance 1,5 kW (2 CV) S1
Courant électrique 2,5 A
Raccordement (H07RN-F) 5x1,5mm²
Fusible du secteur électr. 16A
4.2 Dimensions des pièces à usiner
Ponçage horizontal avec plot de repos:
longueur x largeur max. 830x140mm
Ponçage 90° à la table de rallonge:
longueur x largeur max. 830x 125mm
Ponçage de profils:
Rayon de ponçage min. 55mm
4.3 Emission de bruit
Niveau de pression sonore (selon EN
11202):
Marche à vide 72,7 dB (A)
Usinage 86,5 dB (A)

17
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Ainsi l’utilisateur peut estimer les
dangers et les risques possibles.
4.4 Contenu de la livraison
Support de la machine
Table de rallonge
Butée horizontale
Plot de repos
Guide d‘onglet
1 bande abrasive
Protecteur de la bande abrasive
Carter du rouleau
Outils de travail
Accessoires pour le montage
Mode d‘emploi
Liste pièces de rechange
5. Transport et mise en
exploitation
5.1.Transport
Pour le transport utiliser un chariot
élévateur.
Transporter la machine de manière
qu’elle ne puisse pas tomber.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut aussi
être fixée à la surface.
Pour des raisons techniques
d’emballage la machine n’est pas
complètement montée à la livraison.
5.2 Montage
Avertir JET immédiatement si vous
constatez des pièces endommagées
par le transport et ne monter pas la
machine.
Eliminer l’emballage en respectant
l’environnement.
Enlever la protection antirouille avec
un dissolvant.
Assemblage du bâti
Fixer les quatre tampons en
caoutchouc (A, Fig.1) en bas des
panneaux latéraux avec les 4 vis, 4
rondelles plates et 4 écrous hex qui se
trouvent dans le sachet avec les
tampons.
Fig 1
Fixer les panneaux latéraux (C, Fig.1)
au panneau frontal (D, Fig.1) avec 4
vis borgnes, 8 rondelles plates, 4
rondelles d’arrêt et 4 écrous hex (E,
Fig. 1).
Fixer la plaque de métal (F, Fig 1)
avec 2 vis M5 (G, Fig 1) et 2 rondelles
plates.
Monter le support en fixant le panneau
arrière aux panneaux latéraux.
S’assurer que le support est stable et
sur une surface plane avant de fixer
les vis.
Fig 2
ATTENTION
Le corps de la machine (A) est lourd –
95kg.
Etre très prudent et utiliser un
dispositif de levage adéquat pour
poser la machine sur le support
(Fig.2).
Accéder par la porte du support (E) et
fixer l’unité de ponçage avec 2 vis
borgnes et 2 rondelles (D).
Montage de la bande abrasive
Tirer la vis moletée pour débloquer le
support (A, Fig.3), incliner le support
de ponçage en position verticale.
Fig 3
Retirer le carter de la bande en
dévissant les deux boutons (B, Fig. 4).
Enlever la bande abrasive et le guide
parallèle.
Fig 4
Placer la manette (C) en position
relachée
Monter la bande abrasive sur le
rouleau de guidage, tout en tenant
compte du sens de rotation indiqué de
la bande.
Bien poser la bande à plat, la tendre
et en contrôler le circuit en tournant à
la main dans le sens de rotation (pour
un éventuel ajustage, voir chapitre
8.1)
Montage du carter du rouleau
Monter le carter du rouleau (C, Fig 5)
avec quatre vis M4x20 (A).
Deux plaquettes carrées (D) doivent
être interposées entre les charnières
(B) et le carter (E).
Remarque: le côté arrondi des
plaquettes doit se trouver contre la
charnière.

18
Fig 5
Fixer la tôle à griffes (F) avec 2
rondelles (G) et 2 vis moletées (H).
Positionner la fente du côté du carter
du rouleau (C).
Pour ouvrir et fermer le carter,
desserrer légèrement les 2 vis
moletées.
Montage de la table latérale
auxiliaire
Monter les 2 supports de la table
latérale auxiliaire (E, Fig 6) avec 2 vis
à 6 pans creux sur le côté du moteur.
Fig 6
Bloquer la table (C) en position de
travail avec la poignée étoile (G).
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux instructions. Le
voltage et la fréquence doivent être
conformes aux données inscrites sur
la machine.
Le fusible de secteur électrique doit
avoir 16A.
Utiliser pour le raccordement des
câbles H07RN-F.
Tous travaux de branchement et de
réparation sur l’installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
En cas de surcharge du moteur celui-
ci s’arrête automatiquement.
Après un refroidissement d’env. 5
minutes presser l’interrupteur de
garde thermique du moteur.
Attention: La machine se met en
route quand vous pressez le
protecteur de surcharge!
(seulement 230V Variante)
5.4 Racc. collecteur de poussières
Avant la mise en exploitation
connecter la machine à un collecteur
de poussières de manière que le
collecteur se mette en marche
automatiquement avec votre
ponceuse.
Vitesse minimale de l’aspiration 20
m/s.
N’utiliser que des tuyaux d’aspiration
de la qualité „difficilement
inflammable“ et intégrer les tuyaux
dans la mise à la terre de la machine.
5.5 Mise en exploitation
Mettre la machine en route avec le
bouton vert sur l’interrupteur principal.
Arrêter la machine avec le bouton
rouge.
Après le raccordement au réseau,
mettre la machine en route juste pour
démarrer la rotation de la bande
ensuite arrêter. Répéter plusieurs fois
cette opération et observer le circuit
de la bande (si un réglage est
nécessaire voir 7.2)
6. Fonctionnement de la machine
6.1 Ponçage horizontal
Monter le support de ponçage en
position horizontale.
Au besoin, retirer la table latérale et
refermer le carter du rouleau.
Monter le stopper de ponçage (C, Fig.
7) et la butée horizontale (A) avec les
poignées étoile (B)
Fig 7
6.2 Ponçage vertical
Monter le support de ponçage (E, Fig
8) en position verticale.
Au besoin, retirer la table latérale et
refermer le carter du rouleau.
Monter le plot de repos (C).
Fig 8
L’angle de ponçage peut être choisi
librement. La butée de fin de course
réglable est prévue pour la position à
90°.
Il est possible d’utiliser le guide
d’onglet (D).
La table auxiliaire est réglable en
hauteur (voir chapitre 7.5).
Conseil professionnel : En
positionnant la table auxiliaire
légèrement en biais, on obtient une
meilleure finition de travail par
oscillations si la pièce est menée dans
le sens du ponçage.
6.3 Ponçage des surfaces concaves
Retirer le carter (A, Fig 9) et fixer avec
les 2 vis moletées (D).

19
Fig 9
Monter la table auxiliaire ( B) en
position de travail avec la vis moletée
(C).
Après l’usage retirer la table latérale
auxiliaire et replacer le carter.
7. Réglages
Attention
Faire tous les travaux de maintenance
ou de réglage après avoir débranché
la machine du réseau.
Contrôler le circuit et le mouvement
intact de la bande abrasive après
chaque travail de maintenance ou de
réglage.
7.1 Changer la bande abrasive
Déconnecter la machine du réseau.
Monter le support de ponçage dans la
position verticale.
Fig 10
Desserrer les vis moletées (B, Fig 10)
et retirer le carter de la bande (A).
Relâcher la tension de la bande en
poussant la manette (C).
Retirer avec précaution la bande
usée.
Placer la nouvelle bande, s’assurer
que le sens de la flèche sur la bande
corresponde à l’indicateur de direction
sur le carter.
Tendre la bande.
Remonter le carter de la bande.
Remarque:
Les bandes abrasives se détendent en
fonctionnant, un ajustage peut être
nécessaire.
7.2 Réglage du circuit de la bande
Déconnecter la machine du réseau.
Tirer la bande à la main dans le sens
indiqué sur le carter de la bande.
La bande doit circuler au centre du
rouleau.
Fig 11
Desserrer le contre-écrou (A, Fig 11).
Maintenant il est possible de corriger
le circuit à l’aide de la vis de micro-
réglage (B, Fig 11).
Resserrer le contre-écrou.
Mettre plusieurs fois le moteur en
marche par à-coups afin de contrôler
le circuit de la bande.
7.3 Réglage d‘angle
Déconnecter la machine du réseau.
Desserrer la manette (A, Fig.10).
Monter le support de ponçage en
position verticale.
Contrôler que l’angle entre la table et
la bande soit à 90° et au besoin,
réajuster avec les deux vis de butée
se trouvant sur l’arrière de la machine
et cloquer par contre-écrou.
Fig 12
7.4 Blocage d‘angle
Déconnecter la machine du réseau.
La fonction de la manette de blocage
(A, Fig. 13) est réglable. Pour cela
régler l‘écrou autobloquant (B).
Fig 13
L’unité de ponçage doit rester dans la
position fixée.
7.5 Réglage de la table
La table est réglable en hauteur pour
atteindre une meilleure efficience de la
bande abrasive.
Déconnecter la machine du réseau.
Fig 14
Desserrer le bouton de verrouillage (A,
Fig. 14) et élever la table de travail au
niveau désiré.

20
Attention:
Ne pas positionner la table en-
dessous de la bande abrasive!
Afin d’éviter que les doigts ou la pièce
ne passe dans l’interstice, il faut que
la bande et la table se superposent
sur 2 mm.
Risque de blessures graves!
Resserrer le bouton de verrouillage.
7.6 Réglage du circuit du moteur
Le montage exact du moteur est réglé
au départ usine, Un déréglage peut
conduire à une déviation du circuit de
la bande qui ne peut être corrigée par
le réajustement normal du circuit.
Déconnecter la machine du réseau.
Fig 15
Desserrer légèrement le blocage du
moteur (A, Fig. 15) et changer
l’alignement de la bande avec les
boulons de réglage (B).
8. Entretien et inspection
Attention
Faire tous les travaux de
maintenance, réglage ou nettoyage
après avoir débranché la machine du
réseau!
Contrôler régulièrement la bande
abrasive. Remplacer immédiatement
toute bande déchirée ou usée.
Contrôler régulièrement le circuit de la
bande abrasive.
Relâcher la tension de la bande
abrasive si la machine n’est pas
utilisée pendant un certain temps.
Nettoyer la machine régulièrement.
Vérifier chaque jour le fonctionnement
impeccable du collecteur de
poussières.
Remplacer immédiatement toutes
pièces endommagées ou usées.
Réinstaller les dispositifs de protection
immédiatement.
Tous travaux de branchement et de
réparation sur l’installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
9. Détecteur de pannes
Moteur ne se met pas en route
*Pas de courant-
Vérifier le voltage.
*Défaut au moteur, bouton ou câble-
Contacter un électricien qualifié.
*Réaction de surcharge-
Après un refroidissement presser
l’interrupteur de garde thermique du
moteur.
Bande abrasive glisse
*Bande abrasive trop tendue-
Changer de bande.
*Trop de pression sur la pièce-
Bouger la pièce à usiner en travaillant.
Vibration violente de la
machine
*La machine n’est pas sur un sol plat-
Repositionner la machine.
*Montage du moteur trop lâche-
Resserrer le montage du moteur.
Bande se déchire plusieurs fois
*Mauvais montage de la bande-
Vérifier le circuit et le sens de la
bande.
Equerre de ponçage pas 90°
*Mauvais réglage du guide-
Ajuster le guide.
Résultat de ponçage
insuffisant
*Pièce à usiner n’est pas bougée-
Mener la pièce en travaillant.
*Grain de bande pas adapté-
Grain gros pour brosser, grain fin pour
aiguiser.
*Trop de pression sur la pièce-
Ne jamais forcer sur le travail.
10. Accessoires
Article Numero: 60-0505
Baton de nettoyage
Article Numero 708118
Dispositif roulant, jusqu’à 250kg
Pour bandes abrasives de divers
grains voir liste de prix JET.
