Jet JWBS-16X User manual

JWBS-16X
JWBS-18Q
JWBS-20Q
WOODWORKING BANDSAW
Original:
GB
Operating Instructions
Translations:
D
Gebrauchsanleitung
F
Mode d´emploi
JPW (Tool) AG
Tämperlistrasse 5
CH-8117 Fällanden
Switzerland
Phone [phone]
Fax [phone]
www.jettools.com
M-10000150XM/XT, 708750BM/BT, 708752BT 2015-08

CE-Conformity Declaration
Product: Woodworking Band Saw
JWBS-16X
Stock Number: 10000150XM, 10000150XT
JWBS-18Q
Stock Number: 708750BM, 708750BT
JWBS-20Q
Stock Number: 708752BT
Steries Number: 15020001 ….
Brand: JET
Manufacturer:
JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland
On our own responsibility we hereby declare that this product complies
with the regulations
*2006/42/EC Machinery Directive
*2004/108/EC EMC Directive (Electro Magnetic Compatibility)
*2006/95/EC Low Voltage Directive
*2011/65/EC RoHS Directive (Reduction of Hazardous Substances)
designed in consideration of the standard
**EN 1807-1
CE type examination performed by
***Prüf- und Zertifizierungsstelle im DGUV Test, Fachbereich Holz und Metall
Vollmoellerstraße 11, D-70563 Stuttgart
certified body No: 0392
certificate number: HO 151053
Technical file compiled by: Hansjörg Meier, JPW (Tool) AG, Product Management
2015-07-10 Alain Schmid, General Manager
JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland
2

GB - ENGLISH
Operating Instructions
Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been
prepared for the owner and operators of a JET JWBS-16X/18Q/20Q band saw to promote safety during installation, operation and
maintenance procedures. Please read and understand the information contained in these operating instructions and the
accompanying documents. To obtain maximum life and efficiency from your machine, and to use the machine safely, read this
manual thoroughly and follow instructions carefully.
…Table of Contents
1. Declaration of conformity
2. Warranty
3. Safety
Authorized use
General safety notes
Remaining hazards
4. Machine specifications
Machine description
Technical data
Noise emission
Dust emission
Contents of delivery
5. Transport and start up
Transport and installation
Assembly
Mains connection
Dust connection
Starting operation
6. Machine operation
7. Setup and adjustments
Saw blade selection
Changing the saw blade
Blade tracking adjustment
Blade tension adjustment
Blade guide adjustment
Blade speed adjustment
Folding the bandsaw blade
8. Maintenance and inspection
9. Troubleshooting
10. Environmental protection
11. Available accessories
12. „Safe operation” ........ appendix A
1. Declaration of conformity
On our own responsibility we hereby declare that this product
complies with the regulations* listed on page 2. Designed in
consideration with the standards**. CE type examination***
performed by****.
2. Warranty
The Seller guarantees that the supplied product is free from
material defects and manufacturing faults. This warranty does
not cover any defects which are caused, either directly or
indirectly, by incorrect use, carelessness, accidental damage,
repair, inadequate maintenance or cleaning and normal wear
and tear.
Guarantee and/or warranty claims must be made within
twelve months from the date of purchase (date of invoice).
Any further claims shall be excluded.
This warranty includes all guarantee obligations of the Seller
and replaces all previous declarations and agreements
concerning warranties.
The warranty period is valid for eight hours of daily use. If this
is exceeded, the warranty period shall be reduced in
proportion to the excess use, but to no less than three
months.
Returning rejected goods requires the prior express consent
of the Seller and is at the Buyer’s risk and expense.
Further warranty details can be found in the General Terms
and Conditions (GTC). The GTC can be viewed at
www.jettools.com or can be sent by post upon request.
The Seller reserves the right to make changes to the product
and accessories at any time.
3. Safety
3.1 Authorized use
This machine is designed for sawing wood, wood derived
materials as well as similar to be machined hard plastics only.
Machining of other materials is not permitted and may be
carried out in specific cases only after consulting with the
manufacturer.
No metal workpieces may be machined.
The workpiece must allow to safely be loaded, supported and
guided.
The proper use also includes compliance with the operating
and maintenance instructions given in this manual.
The machine must be operated only by persons familiar with
its operation, maintenance and repair and who are familiar
with its hazards.
The required minimum age must be observed
The machine must only be used in a technically perfect
condition.

When working on the machine, all safety mechanisms and
covers must be mounted.
In addition to the safety requirements contained in this
operating instructions and your country’s applicable
regulations, you should observe the generally recognized
technical rules concerning the operation of woodworking
machines.
Any other use exceeds authorization.
In the event of unauthorized use of the machine, the
manufacturer renounces all liability and the responsibility is
transferred exclusively to the operator.
3.2 General safety notes
Woodworking machines can be dangerous if not used
properly. Therefore the appropriate general technical rules as
well as the following notes must be observed.
Read and understand the entire instruction manual before
attempting assembly or operation.
Keep this operating instruction close by the machine,
protected from dirt and humidity, and pass it over to the new
owner if you part with the tool.
No changes to the machine may be made.
Daily inspect the function and existence of the safety
appliances before you start the machine.
Do not attempt operation in this case, protect the machine by
unplugging the mains cord.
Remove all loose clothing and confine long hair.
Before operating the machine, remove tie, rings, watches,
other jewellery, and roll up sleeves above the elbows.
Wear safety shoes; never wear leisure shoes or sandals.
Always wear the approved working outfit
- safety goggles
- ear protection
- dust protection
Do not wear gloves while operating this machine.
For the safe handling of sawblades wear work gloves.
Observe the chapter “save operation” in this manual.
Control the stopping time of the machine, it may not be longer
than 10 seconds.
Work only with a sharp and flawless sawblade.
Work only with fence well tightened.
Insure that the workpiece does not roll when cutting round
pieces.
Use suitable table extensions and supporting aids for difficult
to handle workpieces.
Always lower the blade guide close to the workpiece.
With the machine table is inclined use the fence and position
it on the bottom side only.
Always hold and guide the workpieces safely during
machining.
Remove cut and jammed workpieces only when motor is
turned off and the machine is at a complete standstill.
Install the machine so that there is sufficient space for safe
operation and workpiece handling.
Keep work area well lighted.
The machine is designed to operate in closed rooms and
must be placed stable on firm and levelled ground.
Make sure that the power cord does not impede work and
cause people to trip.
Keep the floor around the machine clean and free of scrap
material, oil and grease.
Stay alert!
Give your work undivided attention. Use common sense.
Keep an ergonomic body position.
Maintain a balanced stance at all times.
Do not operate the machine when you are tired.
Do not operate the machine under the influence of drugs,
alcohol or any medication. Be aware that medication can
change your behaviour.
Keep children and visitors a safe distance from the work area.
Never reach into the machine while it is operating or running
down.
Never leave a running machine unattended. Before you leave
the workplace switch off the machine.
Do not operate the electric tool near inflammable liquids or
gases.
Observe the fire fighting and fire alert options, for example
the fire extinguisher operation and place.
Do not use the machine in a dump environment and do not
expose it to rain.
Wood dust is explosive and can also represent a risk to
health.
Dust form some tropical woods in particular, and from
hardwoods like beach and oak, is classified as a carcinogenic
substance.
Always use a suitable dust extraction device
Before machining, remove any nails and other foreign bodies
from the workpiece.
Use a push block when working the ends of narrow stock.
Always store the push stick or the push wood handle with the
machine, also when not in use.
Specifications regarding the maximum or minimum size of the
workpiece must be observed.
Do not remove chips and workpiece parts until the machine is
at a complete standstill.
Never operate with the guards not in place – serious risk of
injury!
Do not stand on the machine.
Connection and repair work on the electrical installation may
be carried out by a qualified electrician only.
Have a damaged or worn cord replaced immediately.
Make all machine adjustments or maintenance with the
machine unplugged from the power source.
Remove defective sawblades immediately.

3.3 Remaining hazards
When using the machine according to regulations some
remaining hazards may still exist
The moving sawblade in the work area can cause injury.
Broken saw blades can cause injuries.
Thrown workpieces can lead to injury
Wood chips and sawdust can be health hazards. Be sure to
wear personal protection gear such as safety goggles ear-
and dust protection.
Use a suitable dust exhaust system.
The use of incorrect mains supply or a damaged power cord
can lead to injuries caused by electricity.
4. Machine specifications
4.1 Machine Description

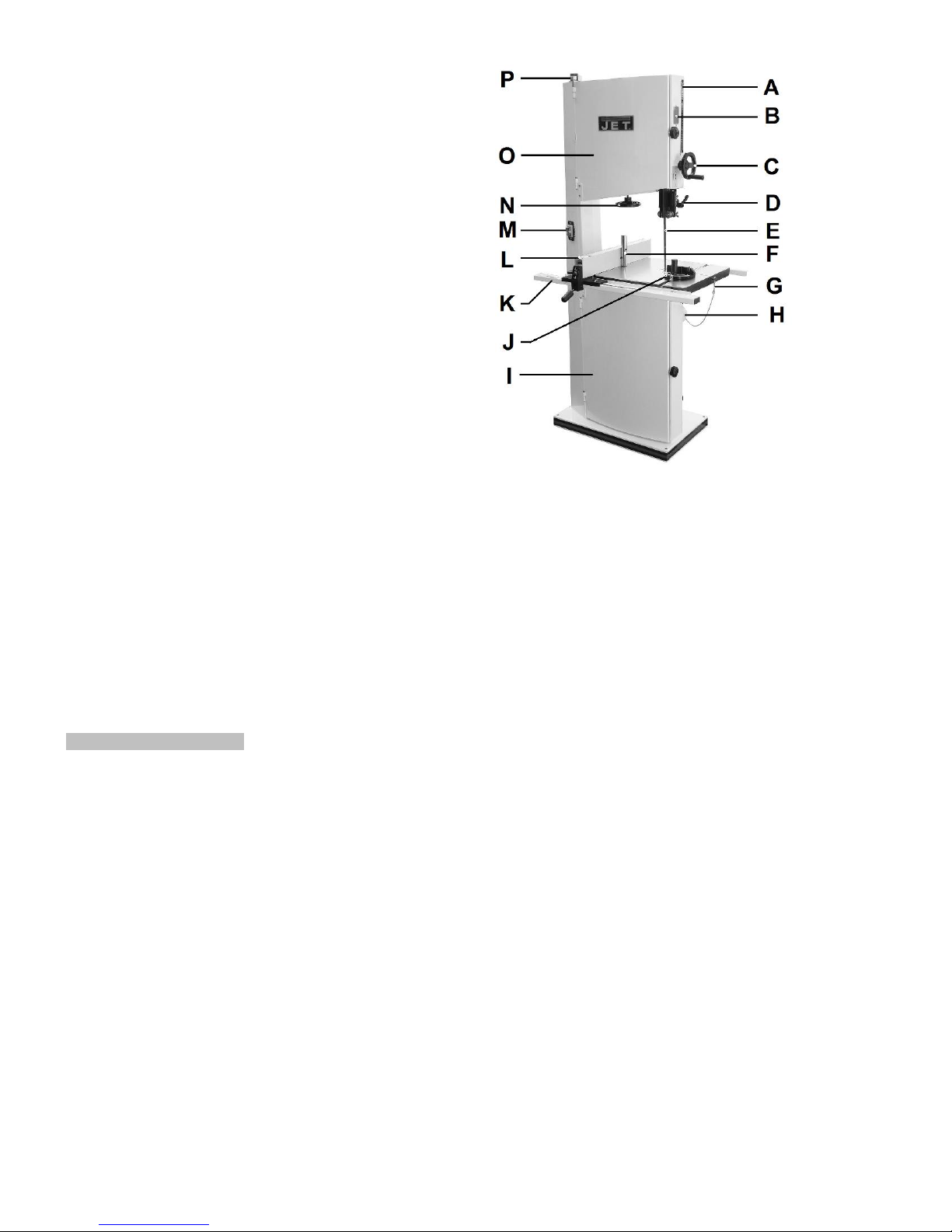

Fig 1
A Height scale
B Blade tracking window
C Height adjust hand wheel
D Upper blade guides
E Saw blade
F Parallel cutting device
G Table pin
H Dust port
I Wheel cover
J Mitre gauge
K Fence carrier
L Fence
M On/Off magnetic switch
N Blade tension handwheel
O Wheel cover
P Wheel cover micro switch
4.2 Technical data
JWBS-16X:
Wheel diameter 420 mm
Cutting width max 405 mm
Cutting height max 250 mm
Sawblade length 3125 mm
Blade width 3 - 25 mm
Blade thickness 0,5 – 0,7 mm
Cutting speed 900 m/min
Machine Table(Lx W) 430x430 mm
Table tilting range -10° to 45°
Working height 890mm
Dust port diameter 100mm
Overall (LxWxH) 800x950x1850mm
Weight 155 kg
Mains 230V ~1/N/PE 50Hz
Motor output power 1,1 kW (1,5HP) S1
Reference current 7 A
Extension cord (H07RN-F): 3x1,5mm²
Installation fuse protection 16A
Mains 400V ~3L/PE 50Hz
Motor output power 1.5 kW (2 HP) S1
Reference current 3,5 A
Extension cord (H07RN-F): 5x1,5mm²
Installation fuse protection 16A
JWBS-18Q:
Wheel diameter 470 mm
Cutting width max 460 mm
Cutting height max 300 mm
Sawblade length 3480 mm
Blade width 3 - 30 mm
Blade thickness 0,5 – 0,7 mm
Cutting speed 550 / 970 m/min
Machine Table(Lx W) 485x485 mm
Table tilting range -10° to 45°
Working height 950mm
Dust port diameter 100mm
Overall (LxWxH) 850x1000x1900mm
Weight 180 kg
Mains 230V ~1/N/PE 50Hz
Motor output power 1,5 kW (2HP) S1
Reference current 9,5 A
Extension cord (H07RN-F): 3x1,5mm²
Installation fuse protection 16A
Mains 400V ~3/PE 50Hz
Motor output power 2,2 kW (3 HP) S1
Reference current 5 A
Extension cord (H07RN-F): 5x1,5mm²
Installation fuse protection 16A
JWBS-20Q:
Wheel diameter 520 mm
Cutting width max 508 mm
Cutting height max 300 mm
Sawblade length 3820 mm
Blade width 3 - 30 mm
Blade thickness 0,6 – 0,8 mm
Cutting speed 550 / 970 m/min

Machine Table(Lx W) 530x530 mm
Table tilting range -10° to 45°
Working height 930mm
Dust port diameter 100mm
Overall (LxWxH) 900x1100x1970mm
Weight 256 kg
Mains 230V ~1/N/PE 50Hz
Motor output power 1,5 kW (2HP) S1
Reference current 9,5 A
Extension cord (H07RN-F): 3x1,5mm²
Installation fuse protection 16A
Mains 400V ~3/PE 50Hz
Motor output power 2,2 kW (3 HP) S1
Reference current 5 A
Extension cord (H07RN-F): 5x1,5mm²
Installation fuse protection 16A
4.3 Noise emission
Determined according to EN 1807
(Inspection tolerance 4 dB)
Workpiece beech:
T=30mm, L=1500mm, moisture 8,5%
Acoustic power level
(according to EN ISO 3746):
Idling LwA 82 dB(A)
Operating LwA 93 dB(A)
Acoustic pressure level
(according to EN ISO 11202):
Idling LpA 74 dB(A)
Operating LpA 87 dB(A)
The specified values are emission levels and are not
necessarily to be seen as safe operating levels. Although
there is a correlation between emission and imission levels,
these do not constitute a basis for determining the necessity
of additional safety measures. Workplace conditions which
could influence the noise imission level include the duration
of resonance, spatial particulars, other noise sources etc. For
example, the number of machines and other work being
performed. The permissible workplace levels can vary from
country to country.
This information is intended to allow the user to make a better
estimation of the hazards and risks involved.
4.4 Dust emission
The band saw series JWBS-16X/18Q/20Q has been dust
emission inspected.
At an air velocity of 20 m/s on the dust port dia 100mm:
Vacuum pressure 1250 Pa
Volume flow 565 m³/h
The machine meets a workplace dust emission of 2 mg/m³.
4.5 Content of delivery
Machine table
Fence
Fence support rails
Resaw guide
Mitre gauge
Assembly bag
Saw blade 20mm
Operating manual
Spare parts list
5. Transport and start up
5.1 Transport and installation
The machine will be delivered on an open crate.
For transport use a forklift or hand trolley. Make sure the
machine does not tip or fall off during transport.
The machine is designed to operate in closed rooms and
must be placed stable on firm and levelled ground.
The machine can be bolted down if required.
For packing reasons the machine is not completely
assembled.
5.2 Assembly
If you notice any transport damage while unpacking, notify
your supplier immediately. Do not operate the machine!
Dispose of the packing in an environmentally friendly manner.
Clean all rust protected surfaces with a mild solvent.

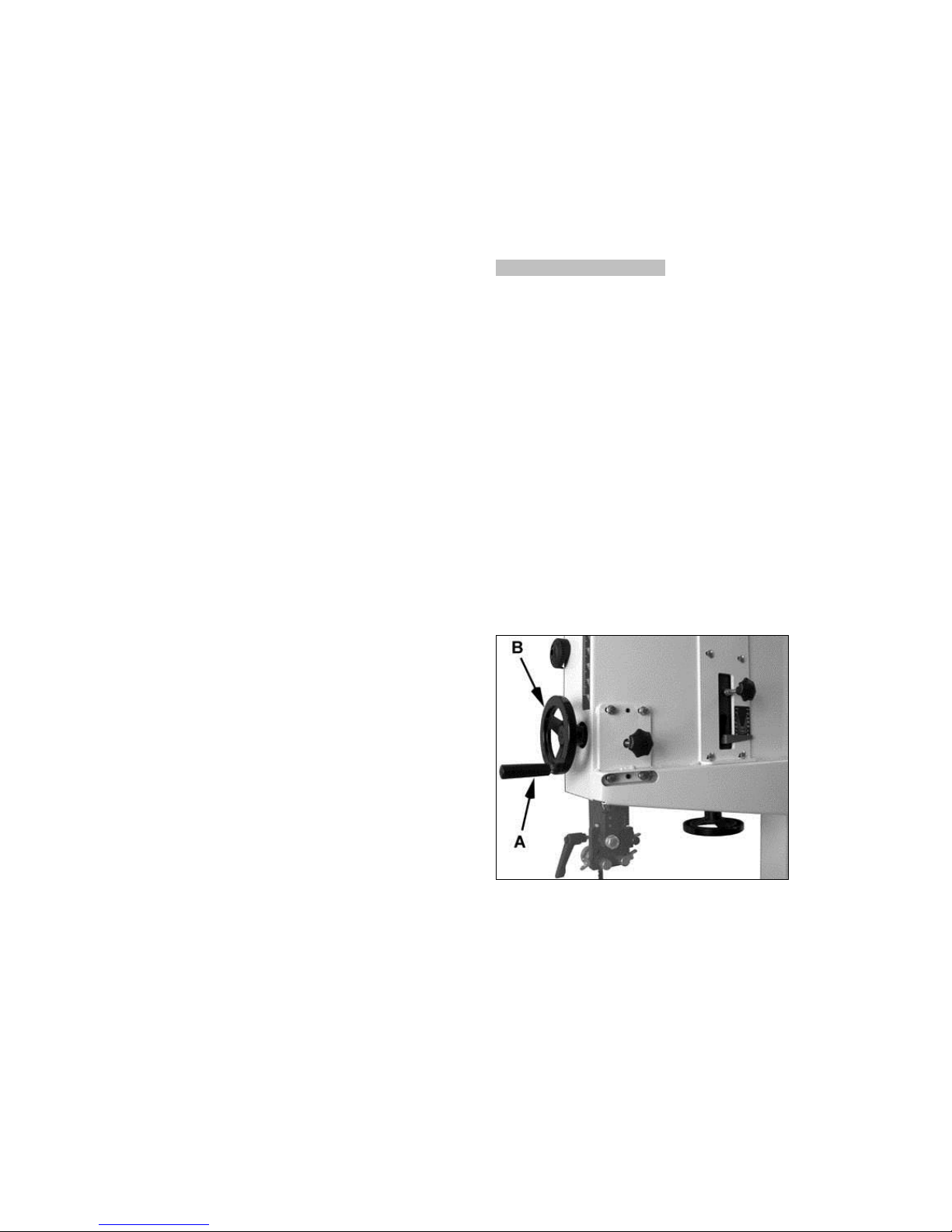

Attach the handle (A, Fig 2) to the hand wheel (B)
Fig 2

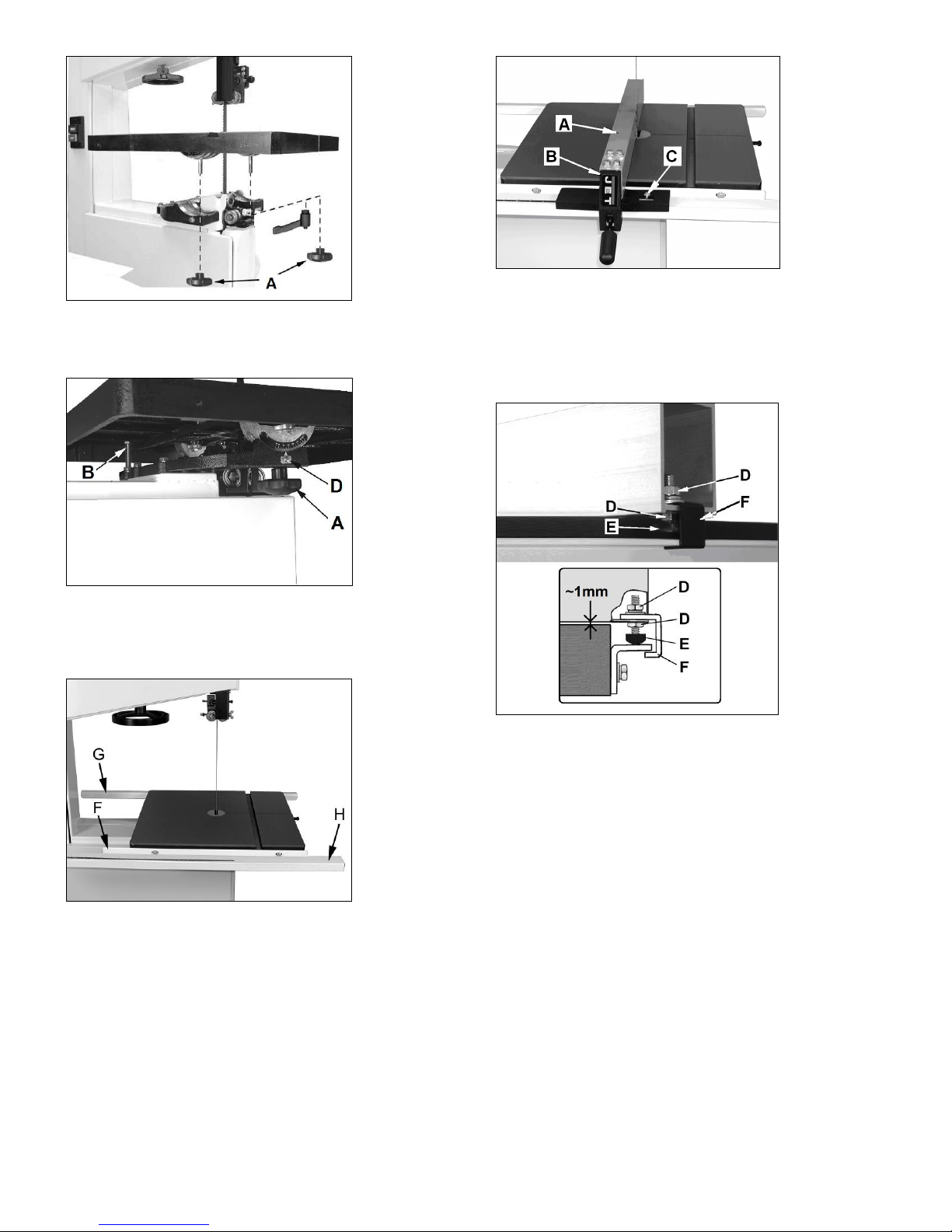

Mount the machine table to the trunions and attach the lock
knobs (A, Fig 3).

Fig 3
Set the table to be square to the sawblade and reference the
table stop (B, Fig 4) and the tilting scale (D).
Fig 4
Attach the support rails (G, Fig 5) to the machine table with 4
hex cap screws, 4 spring washers and 4 washers and align
them parallel to the table surface.
Fig 5
Attach the guide rail (H) with 5 hex cap screws, 5 spring
washers and 5washers.
Place the fence assembly (B, Fig 6) on the guide rail and
align the fence profile (A) to be parallel to the mitre groove in
the table.
Fig 6
Move the fence assembly flush to the sawblade and set the
pointer (C) to zero.
Check the clearance between the table and the fence. The
gap should be appr. 1mm. Use the support rails and the rear
glide piece (E, Fig 7) to adjust.
Fig 7
5.3 Mains connection
Mains connection and any extension cords and plugs used
must comply with the information on the machine licence
plate.
The mains connection must have a 16A surge-proof fuse.
Only use extension cords marked H07RN-F, with wires
1,5mm2 or more.
Power cords and plugs must be free from defects.
Connections and repairs to the electrical equipment may only
be carried out by qualified electricians.
ATTENTION:
-Check first if the saw blade is tensioned and runs freely and
if all safety devices are fitted before starting the machine.
- If the direction of rotation is not correct, the phase converter
inside the CEE Euro plug must be pushed in and turned 180°.
(The saw blade must run down to the table)

5.4 Dust connection
Before initial operation, the machine must be connected to a
dust extractor. The suction should switch on automatically
when the bandsaw is switched on.
The flow rate on the suction port must be 20m/sec.
Flexible hoses must be of non-flammable quality, and must
be connected to the machine ground system.
5.5 Starting operation
You can start the machine with the green on button. The red
button on the main switch stops the machine.
In case of machine overload the motor overload cut-off will
react.
After appr.10 min of cooling the machine can be started again.
6. Machine operation
Correct working position:
In front of the machine standing in the direction of cutting.
Workpiece handling:
Hands placed flat on the workpiece outside the cutting area.
Feed the workpiece towards the saw blade in the direction of
the saw line, and cut as required by turning to follow the line
drawn. Push the workpiece steadily forward; complete the cut
as a single movement. Do not draw the workpiece back, as
this could cause the sawblade to run off its wheels.
Support long and wide workpieces with helping roller stands.
Operating hints:
Work only with a sharp and flawless sawblade.
Near the cutting area use a push stick to feed.
Use a feeding template to safely guide small and narrow
workpieces.
Use a suitable wedge to prevent round timber from turning
under the pressure of the cut.

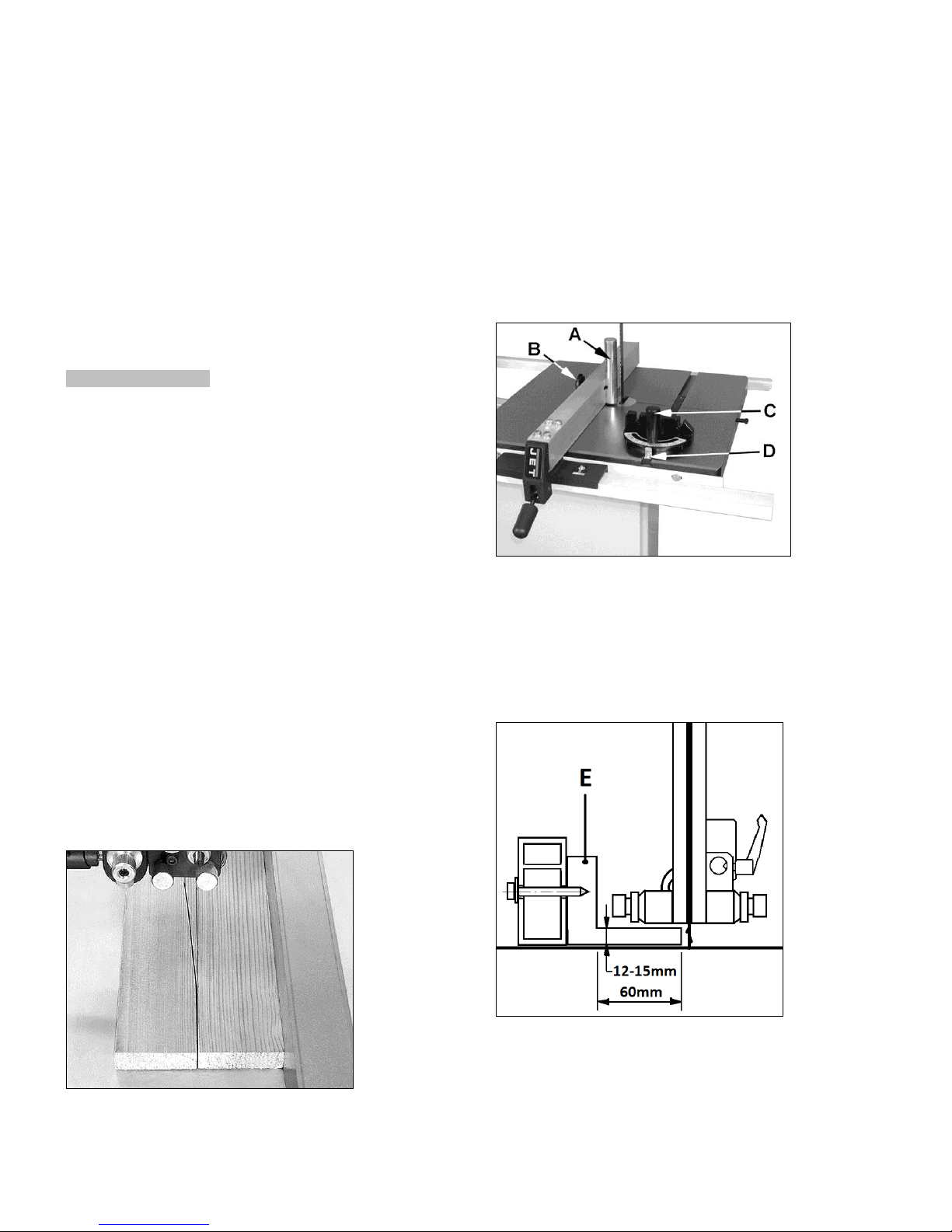

Blade Drift:
Blade drift is a frequent problem on rip cuts and during
resawing.
Blade drift may occur when the fence is being used, the blade
begins to wander off the cutting line (Fig 8).
.
Fig 8
Blade drift can be caused by a number of factors.
- The saw blade follows the grain
- The saw blade is dull.
- Blade guides not adjusted correctly.
- Blade tension unsufficient.
- Blade-teeth have asymmetric“set”
Resaw guide:
The resaw guide allows you to compensate blade drift.
The feed direction can be lined up to follow the cut.
For resawing attach the post (A, Fig 9) to the fence with the
lock knob (B). Position the post so that it is centered with the
blade teeth.
Fig 9
Auxiliary fence for rip fence:
For your own safety always set the upper saw guide as close
to the workpiece as possible.
For narrow shallow cuts on the rip fence a self-made auxiliary
fence (E, Fig. 8) made of cutable material ( e.g. wood, plastic,
aluminium) must be used.
Length same as rip fence.
Fig 10

Mitre gauge:
Place the mitre gauge in the table
T-slot.
If the mitre gauge is not square loosen the lock knob (C, Fig 9)
and adjust the pointer (D).
For the authorized use of the machine observe the
appendix A
“safe operation“
(on the last pages of this operating manual)
A.1: Performing high cuts
A.2.: Performing diagonal cuts
A.3.: Tenon cutting
A.4.: Cutting of wedges
A.5.: Curved cuts
A.6.: Arc cuts
A.7.: Cutting with template
A.8.: Circular cutting
A8.1 Set up without workpiece
A8.2 Placing the workpiece
A8.3 Machining
7. Setup and adjustments
General note:
Setup and adjustment work may only be carried out after
the machine is protected against accidental starting by
pulling the mains plug.
7.1 Saw blade selection
The sawblade has to meet the technical specification.
Choose a suitable sawblade, according to the cutting
operation and according to the material to be cut.
For a high rip cut:
- use a wide sawblade, coarse teethed
(e.g. 20mm, 3 T/”)
For a narrow curved cut:
- use a narrow sawblade
(e.g. 3mm, 14 T/”).
Pitch:
The pitch should not be smaller than necessary, as the feed
speed is reduced if there are too many teeth working on the
workpiece simultaneously, which causes the saw blade to
wear more quickly.
Ideally, 3 to 12 teeth should be in action at the same time (Fig
11).
Fig 11
The following table shows recommended saw blade pitch in
relation to workpiece thickness (Fig 12).
Fig 12
Tooth Shape:
The tooth shape effects the chip capacity and the feed rate.
The following table shows common tooth shapes (Fig 13):
Fig 13
A- Regular tooth:
The most common used tooth shape. 0° rake angle.
Suited for cut-off and contour sawing of most materials. For
cutting materials where a fine cut is required.
B- Skip tooth:
Widely spaced teeth, to prevent clogging. 0°rake angle.
For resawing and ripping thick stock, especially soft woods.

C- Hooked tooth:
Large teeth and a positive rake angle, for aggressive, faster
cutting.
For resawing and ripping thick stock, especially hard woods.
D- Variable tooth:
Variable tooth shape and spacing produces smooth cuts and
dampens vibrations.
Set:
Saw teeth are bent out of the plane of the saw body, resulting
in a wide cut in the workpiece.
This helps reduce friction and allows curve cuts).
The alternate set (Y, Fig 14) is the most used for
woodworking blades.
Fig 14
X- Raker set
Y- Alternate set
Z- Wavy set
Blade width:
Use a possibly wide blade, except for contour cutting.
The following table shows relation between saw blade width
and smallest cutting radius (Fig 15).
Fig 15
Blade material:
- carbon steel
- alloy steel
- bimetal (HSS teeth welded onto alloy steel blade body)
-carbide tipped.
7.2 Changing the sawblade
Check sawblade for flaws (cracks, broken teeth, bending)
before installation. Do not use faulty sawblades.
The sawblade teeth must point in cutting direction (down)
Always wear suitable gloves when handling sawblades.
To remove the blade:
Open the wheel covers.
Remove the table insert (R, Fig 20) and the table pin (G).
Fig 16
Release the blade tension by operating the quick blade
tension lever (Q, Fig 19) and by turning the blade tension
handwheel (N).
After the new saw blade is installed, tighten the sawblade
sufficiently. Follow the scale (R).
7.3 Blade tracking adjustment
Blade tracking shall never be performed when the machine is
running.
The sawblade must run on the centre of the rubber tyres (Fig
17).
Fig 17

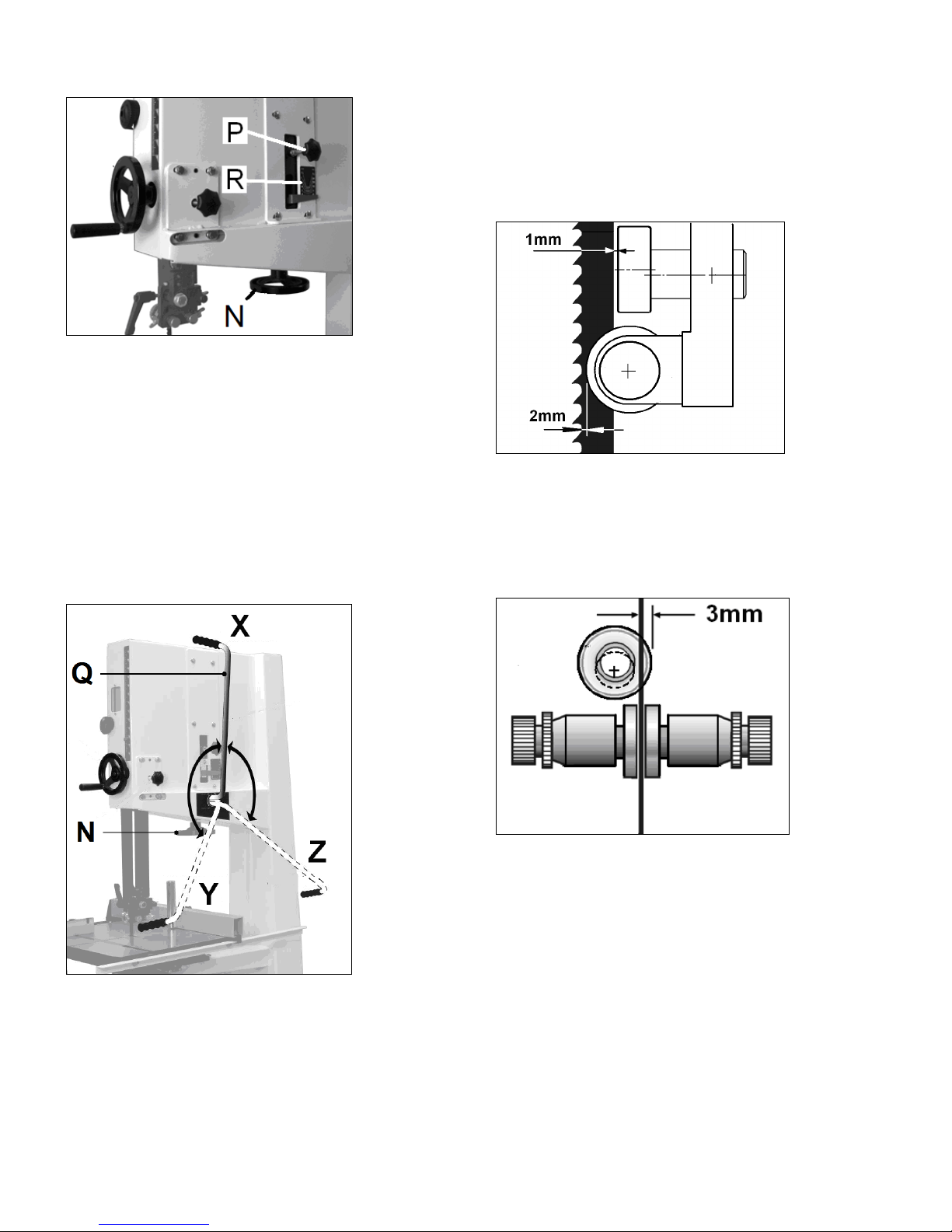

With the knob (P, Fig 18) on the back of the machine the
blade tracking can be adjusted.
Fig 18
7.4 Blade tension adjustment
Blade tension is set with the blade tension handwheel (N, Fig
18).
Tighten the placed sawblade sufficiently.
Follow the scale (R) on the back of the machine .
Quick blade tension lever
(JWBS-18Q, JWBS-20Q):
Place the quick blade tension lever (Q, Fig 19) in the Full-
Tension position (X).
Set the blade tension by rotating the handwheel (N).
Fig 19
Note:
When the band saw is not in use, place the quick blade
tension lever to the Partial-Tension position (Y),
this will prolong the blade’s life.
For blade changing, place the lever to the Fully-Released
position (Z).
7.5 Blade guide adjustment
Blade guide adjustment shall never be performed when the
machine is running.
Position the guide assembly forward/ backward so that the
teeth keep a distance of appr. 2mm to the guide rollers.
Secure the back guide roller so that the distance to the saw
blade is 1mm (Fig 20)
Fig 20
Set the lateral guide rollers so that they contact the sawblade
lightly.
The sawblade may not be pushed out of place.
Upper blade guide (Fig 21):
Fig 21

Lower blade guide (Fig 22):
Fig 22
Test run:
Turn the wheels by hand and inspect the adjustments made.
Start the machine with care.

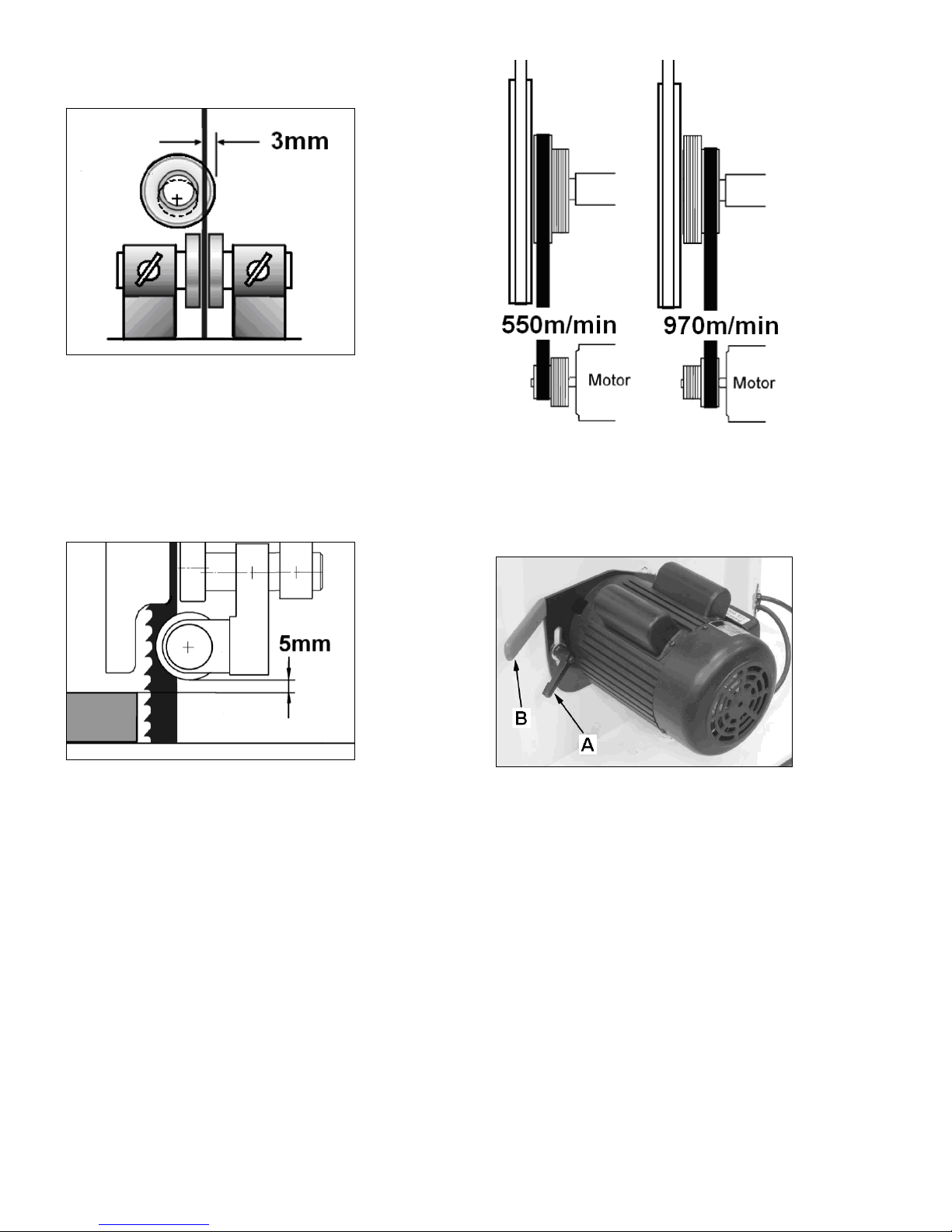

Workpiece setup:
Bring the upper blade guide to a distance of approx 0,5cm to
the workpiece (Fig 23).
Fig 23
For your own safety, always set the saw guide as close to the
workpiece as possible.
7.6Blade speed adjustment (JWBS-18Q and JWBS-20Q)
The JWBS-18Q and JWBS-20Q bandsaws will operate at two
different blade speeds (Fig 24).
970 m/min
For standard cutting operations.
550m/min
Gives higher blade force, for high rip cuts and cutting hard
wood.
Fig 24
To change the speed:
Disconnect machine from power source.
Loosen the locking handle (A, Fig 25).
Fig 25
Lift the motor with handle (B).
Open the wheel covers.
Slide the belt onto the appropriate set of pulleys.
Re-tension the belt by pushing down the handle (B) with
moderate pressure.
Lock the locking handle (A).
Close the wheel covers.

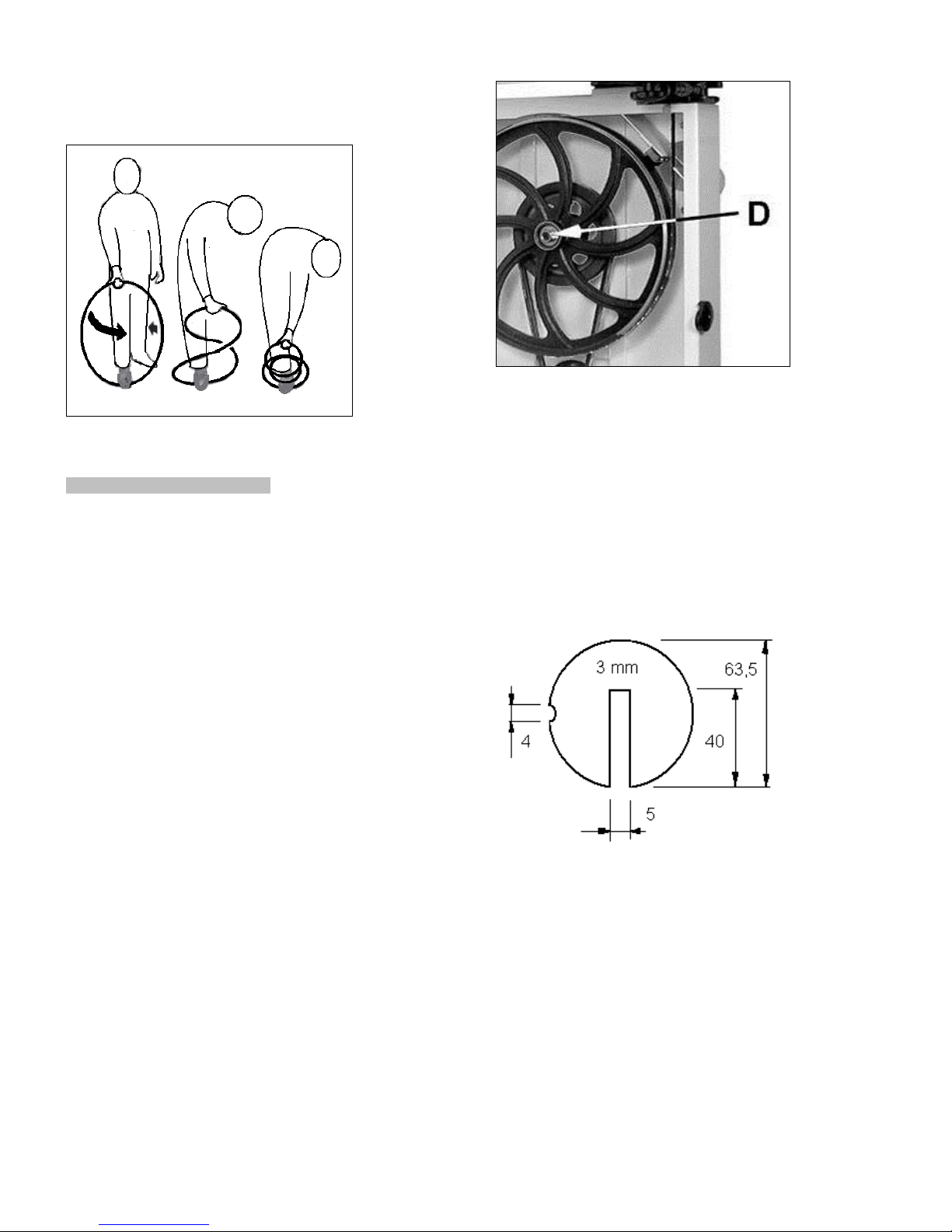

7.7 Folding the bandsaw blade
A folded saw blade needs less space.
Always wear suitable gloves when handling sawblades.

Hold the bandsaw blade in one hand. Let it hang down
vertically and hold it to the floor with a foot. Turn your hand
through 360°, a complete circle, as you move it down towards
the floor
(Fig 26).
Fig 26
8. Maintenance and inspection
General notes:
Maintenance, cleaning and repair work may only be
carried out after the machine is protected against
accidental starting by pulling the mains plug.
Repair and maintenance work on the electrical system may
only be carried out by a qualified electrician.
Clean the machine regularly.
Inspect the proper function of the dust extraction daily.
All protective and safety devices must be re-attached
immediately after completed cleaning, repair and
maintenance work.
Defective safety devices must be replaced immediately.
Inspect the correct blade tension regularly. Take away the
blade tension if the machine is not in use for a longer time
period.
Inspect the blade guide adjustment regularly.
Check bandsaw blades regularly for faults. Replace a
defective sawblades immediately.
Wheels:
The rubber tyre of the wheels must be cleaned regularly.
The upper wheel support must be lubricated regularly.
Drive:
The belt tension must be inspected regularly.
The motor break works electro-mechanically (break motor).
If breaking time should exceed 10 seconds, the motor break
assembly needs to be replaced. Contact your Jet service
station immediately.
Belt replacement:
Disconnect machine from power source.
Remove the hex nut and washer (D, Fig. 27).
Fig 27
Remove the bandsaw wheel.
(you may need to use a pulley puller to remove it).
Install the new belt.
Reassemble.
Table insert:
Replace a worn table insert.
The table insert (Fig 28) must be made out of cutable
material ( e.g. wood, plastic, aluminum )
Fig 28
Jet part number: JWBS20-144E
The table insert may not project above table surface.
Saw blades:
The servicing of sawblades should only be performed by a
trained person.
Only use sharp and properly set sawblades.

9. Trouble shooting
Motor doesn’t start
*No electricity-
check mains and fuse.
*Defective switch, motor or cord-
consult an electrician.
*Overload has reacted-
Wait and start again.
Machine vibrates excessively
*Stand on uneven floor-
adjust stand for even support.
*dust on wheel-
clean tires.
*sawblade has cracks-
replace sawblade immediately
Cut is not square
*Table stop setting wrong.
*Blade guide setting is bad
Cutting surfaces is bad
*Wrong sawblade used
*resin collection on sawblade
*sawblade is dull
*Blade guide setting is bad
*Blade tension too low
*workpiece inhomogeneous
*Feed pressure too high-
Do not force the workpiece.
10. Environmental protection
Protect the environment.
Your appliance contains valuable materials which can be
recovered or recycled. Please leave it at a specialized
institution.
11. Available accessories
Refer to the JET-Pricelist
for various saw blades.
Stock number 709209
Foldable roller stand.
12. Safe operation
See appendix A (on the last pages of this operating manual)
A.1: Performing high cuts
A.2.: Performing diagonal cuts
A.3.: Tenon cutting
A.4.: Cutting of wedges
A.5.: Curved cuts
A.6.: Arc cuts
A.7.: Cutting with template
A.8.: Circular cutting
A8.1 Set up without workpiece
A8.2 Placing the workpiece
A8.3 Machining

DE - DEUTSCH
Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung
ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der
Bandsäge JWBS-16X/18Q/20Q erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der
beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine
zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer Maschinen zu
erreichen befolgen Sie bitte sorgfältig die Anweisungen.
Inhaltsverzeichnis
1. Konformitätserklärung
2. Garantieleistungen
3. Sicherheit
Bestimmungsgemäße Verwendung
Allgemeine Sicherheitshinweise
Restrisiken
4. Maschinenspezifikation
Maschinen Überblick
Technische Daten
Schallemission
Staubemmission
Lieferumfang
5. Transport und Inbetriebnahme
Transport und Aufstellung
Montage
Elektrischer Anschluss
Absaug Anschluss
Inbetriebnahme
6. Betrieb der Maschine
7. Rüst- und Einstellarbeiten
Sägebandwahl
Montage des Sägebandes
Einstellung des Bandlaufes
Einstellung der Bandspannung
Einstellung der Bandführung
Wahl der Schnittgeschwindigkeit
Zusammenlegen des Bandes
8. Wartung und Inspektion
9. Störungsabhilfe
10. Umweltschutz
11. Lieferbares Zubehör
12. „sicheres Arbeiten“ ...... Anhang A
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit, dass dieses
Produkt mit den auf Seite 2 angegebenen Richtlinien*
übereinstimmt. Bei der Konstruktion wurden folgende
Normen** berücksichtigt und eine EG-Baumusterprüfung ***
von **** durchgeführt.
2. Garantieleistungen
Der Verkäufer garantiert, dass das gelieferte Produkt frei von
Material- und Fertigungsfehlern ist. Diese Garantie trifft nicht
auf jene Defekte zu, welche auf direkten oder indirekten, nicht
fachgerechten Gebrauch, Unachtsamkeit, Unfallschaden,
Reparatur, mangelhafte Wartung bzw. Reinigung sowie
normalen Verschleiß zurückzuführen sind.
Garantie- bzw. Gewährleistungs-ansprüche müssen innerhalb
von 12 Monaten ab dem Verkaufsdatum (Rechnungsdatum)
geltend gemacht werden. Weitergehende Ansprüche sind
ausgeschlossen.
Die vorliegende Garantie umfasst sämtliche
Garantieverpflichtungen seitens des Verkäufers und ersetzt
alle früheren Erklärungen und Vereinbarungen betreffend
Garantien.
Die Garantiefrist gilt für eine tägliche Betriebszeit von 8
Stunden. Wird diese überschritten, so verkürzt sich die
Garantiefrist proportional zur Überschreitung, jedoch
höchstens auf 3 Monate.
Die Rücksendung beanstandeter Ware bedarf der
ausdrücklichen vorherigen Zustimmung vom Verkäufer und
geht auf Kosten und Gefahr des Käufers.
Die ausführlichen Garantieleistungen sind den Allgemeinen
Geschäftsbedingungen (AGB) zu entnehmen. Die AGB sind
unter www.jettools.com einzusehen oder werden auf Anfrage
per Post zugestellt.
Der Verkäufer behält sich das Recht vor, jederzeit
Änderungen am Produkt und Zubehör vorzunehmen.
3. Sicherheit
3.1 Bestimmungsgemäße Verwendung
Die Maschine ist geeignet zum Sägen von Holz und
Holzersatzstoffen, sowie diesen ähnlich zu bearbeitende
harte Kunststoffe.
Die Bearbeitung anderer Werkstoffe ist nicht zulässig bzw.
darf in Sonderfällen nur nach Rücksprache mit dem
Maschinenhersteller erfolgen.
Es dürfen keine metallischen Werkstoffe bearbeitet werden.
Es dürfen nur Werkstücke bearbeitet werden welche sicher
aufgelegt und geführt werden können.
Die bestimmungsgemäße Verwendung beinhaltet auch die
Einhaltung der vom Hersteller angegebenen Betriebs- und
Wartungsanweisungen.

Die Maschine darf ausschließlich von Personen bedient
werden, die mit Betrieb und Wartung vertraut und über die
Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist einzuhalten.
Die Maschine nur in technisch einwandfreiem Zustand
benutzen.
Beim Arbeiten an der Maschine müssen sämtliche
Schutzeinrichtungen und Abdeckungen montiert sein.
Neben den in der Gebrauchsanleitung enthaltenen
Sicherheitshinweisen und den besonderen Vorschriften Ihres
Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen allgemein anerkannten
fachtechnischen Regeln zu beachten.
Jeder darüber hinaus gehende Gebrauch gilt als nicht
bestimmungsgemäß und für daraus resultierende Schäden
haftet der Hersteller nicht. Das Risiko trägt allein der
Benutzer.
3.2 Allgemeine Sicherheitshinweise
Holzbearbeitungsmaschinen können bei unsachgemäßem
Gebrauch gefährlich sein. Deshalb ist zum sicheren
Betreiben die Beachtung der zutreffenden Unfallverhütungs-
vorschritten und der nachfolgenden Hinweise erforderlich.
Lesen und verstehen Sie die komplette Gebrauchsanleitung
bevor Sie mit Montage oder Betrieb der Maschine beginnen.
Bewahren Sie die Bedienungsanleitung, geschützt vor
Schmutz und Feuchtigkeit, bei der Maschine auf, und geben
Sie sie an einen neuen Eigentümer weiter.
An der Maschine dürfen keine Veränderungen, An- und
Umbauten vorgenommen werden.
Überprüfen Sie täglich vor dem Einschalten der Maschine die
einwandfreie Funktion und das Vorhandensein der
erforderlichen Schutzeinrichtungen.
Festgestellte Mängel an der Maschine oder den
Sicherheitseinrichtungen sind zu melden und von den
beauftragten Personen zu beheben.
Nehmen Sie die Maschine in solchen Fällen nicht in Betrieb,
sichern Sie die Maschine gegen Einschalten durch Ziehen
des Netzsteckers.
Zum Schutz von langem Kopfhaar Mütze oder Haarnetz
aufsetzen.
Enganliegende Kleidung tragen, Schmuck, Ringe und
Armbanduhren ablegen.
Tragen Sie Schutzschuhe, keinesfalls Freizeitschuhe oder
Sandalen.
Verwenden Sie die durch Vorschriften geforderte persönliche
Schutzausrüstung
-Augenschutz
-Gehörschutz
-Staubschutz
Beim Arbeiten an der Maschine keine Handschuhe tragen.
Zum Handhaben des Sägebandes geeignete
Arbeitshandschuhe tragen.
Beachten Sie das in dieser Betriebsanleitung enthaltene
Kapitel zu den Sicheren Arbeitsweisen.
Achten Sie auf die Auslaufzeit der Maschine, sie darf in
keinem Fall 10 s übersteigen.
Nur mit scharfem und ausreichend geschränktem Sägeband
arbeiten!
Nur mit sicher festgeklemmtem Anschlag arbeiten.
Verwenden Sie bei den Arbeiten mit längeren Werkstücken
geeignete Tischverlängerungen, Rollbahnen, etc.
Beim Sägen von Rundholz das Werkstück gegen Verdrehen
sichern. Beim Sägen von unhandlichen Werkstücken
geeignete Hilfsmittel zum Abstützen verwenden.
Die obere Bandführung möglichst nahe an das Werkstück
absenken.
Bei schräggestelltem Tisch den Längsanschlag an der
unteren Tischhälfte ansetzen.
Es ist darauf zu achten dass alle Werkstücke beim
Bearbeiten sicher gehalten und sicher geführt werden.
Abgesägte, eingeklemmte Werkstücke nur bei
ausgeschaltetem Motor und Stillstand des Sägebandes
entfernen.
Die Maschine so aufstellen, dass genügend Platz zum
Bedienen und zum Führen der Werkstücke gegeben ist.
Sorgen Sie für gute Beleuchtung.
Achten Sie darauf, dass die Maschine standsicher auf festem
und ebenem Grund steht.
Beachten Sie dass die elektrische Zuleitung nicht den
Arbeitsablauf behindert und nicht zur Stolperstelle wird
Den Arbeitsplatz frei von behindernden Werkstücken, etc.
halten.
Seien Sie aufmerksam und konzentriert. Gehen Sie mit
Vernunft an die Arbeit.
Achten Sie auf ergonomische Körperhaltung.
Sorgen Sie für sicheren Stand und halten Sie jederzeit das
Gleichgewicht.
Arbeiten Sie niemals unter dem Einfluss von Rauschmitteln
wie Alkohol und Drogen an der Maschine. Beachten Sie, dass
auch Medikamente Einfluss auf Ihr Verhalten nehmen können.
Halten Sie Unbeteiligte, insbesondere Kinder vom
Gefahrenbereich fern.
Die laufende Maschine nie unbeaufsichtigt lassen.
Vor dem Verlassen des Arbeitsplatzes die Maschine
ausschalten.
Benützen Sie die Maschine nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Beachten Sie die Brandmelde- und
Brandbekämpfungsmöglichkeiten z.B. Standort und
Bedienung von Feuerlöschern.
Benützen Sie die Maschine nicht in feuchter Umgebung und
setzen Sie sie nicht dem Regen aus.
Achten Sie stets darauf, dass keine zu große
Staubkonzentration entsteht – verwenden Sie stets eine
geeignete Absauganlage
Holzstaub ist explosiv und kann gesundheitsschädigend sein.
Insbesondere tropische Hölzer und harte Hölzer wie Buche
und Eiche sind als krebserregend eingestuft.
Vor der Bearbeitung Nägel und andere Fremdkörper aus dem
Werkstück entfernen.

Bei schmalen Werkstücken am Ende der Bearbeitung mit
dem Schiebeholz vorschieben.
Der Schiebestock oder der Handgriff für eine Schiebeholz
sollte bei Nichtbenützung immer an der Maschine aufbewahrt
werden.
Angaben über die min. und max. Werkstückabmessungen
müssen eingehalten werden.
Späne und Werkstückteile nur bei stehender Maschine
entfernen.
Nicht auf der Maschine stehen.
Arbeiten an der elektrischen Ausrüstung der Maschine dürfen
nur durch eine Elektrofachkraft vorgenommen werden.
Tauschen Sie ein beschädigtes Netzkabel sofort aus.
Umrüst-, Einstell- und Reinigungsarbeiten nur im
Maschinenstillstand und bei gezogenem Netzstecker
vornehmen.
Schadhafte Sägeblätter sofort ersetzen.
3.3 Restrisiken
Auch bei vorschriftsmäßiger Benutzung der Maschine
bestehen die nachfolgend aufgeführten Restrisiken:
Verletzungsgefahr durch das frei laufende Sägeband im
Arbeitsbereich.
Gefährdung durch Bruch des Sägebandes.
Gefährdung durch wegfliegende Werkstückteile.
Gefährdung durch Lärm und Staub.
Unbedingt persönliche Schutzausrüstung wie Augen- Gehör-
und Staubschutz tragen.
Eine geeignete Absauganlage einsetzen!
Gefährdung durch Strom, bei nicht ordnungsgemäßer
Verkabelung.
4. Maschinenspezifikation
4.1 Maschinen Ü berblick
Fig 1
A Höhenskala
B Bandlauf Kontrollfenster
C Höhen Handrad
D Obere Bandführung
E Sägeband
F Parallelschnitteinrichtung
G Tischschlitz Indexbolzen
H Absaugstutzen
I Radabdeckung
J Gehrungsanschlag
K Anschlagbasis
L Längsanschlag
M Ein/Aus Schalter
N Bandspannungs Handrad
O Radabdeckung
P Endschalter für Radabdeckungen
4.2 Technische Daten
JWBS-16X:
Rollendurchmesser 420 mm
Schnittbreite max 405 mm
Schnitthöhe max 250 mm
Sägebandlänge 3125 mm
Sägebandbreite: 3 - 25 mm
Sägebandstärke 0,5 – 0,7 mm
Schnittgeschwindigkeit: 900 m/min
Arbeitstisch(Lx B) 430x430 mm
Arbeitstischneigung -10° bis 45°
Arbeitstischhöhe 890mm
Absaugstutzen 100mm
Maschinenabmessung (LxBxH)800x950x1850mm
Maschinengewicht 155 kg

Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,1 kW (1,5 PS) S1
Betriebsstrom 7 A
Anschlussleitung (H07RN-F) 3x1,5mm²
Bauseitige Absicherung 16A
Netzanschluss 400V ~3/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom 3,5 A
Anschlussleitung (H07RN-F) 5x1,5mm²
Bauseitige Absicherung 16A
JWBS-18Q:
Rollendurchmesser 470 mm
Schnittbreite max 460 mm
Schnitthöhe max 300 mm
Sägebandlänge 3480 mm
Sägebandbreite: 3 - 30 mm
Sägebandstärke 0,5 – 0,7 mm
Schnittgeschwindigkeit: 550/970m/min
Arbeitstisch(Lx B) 485x485 mm
Arbeitstischneigung -10° bis 45°
Arbeitstischhöhe 950mm
Absaugstutzen 100mm
Maschinenabmessung (LxBxH)850x1000x1900mm
Maschinengewicht 180 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom 9,5 A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
Netzanschluss 400V ~3/PE 50Hz
Abgabeleistung 2.2 kW (3 PS) S1
Betriebsstrom 5 A
Anschlussleitung (H07RN-F) 5x1,5mm²
Bauseitige Absicherung 16A
JWBS-20Q:
Rollendurchmesser 520 mm
Schnittbreite max 508 mm
Schnitthöhe max 300 mm
Sägebandlänge 3820 mm
Sägebandbreite: 3 - 30 mm
Sägebandstärke 0,6 – 0,8 mm
Schnittgeschwindigkeit: 550/970m/min
Arbeitstisch(Lx B) 530x530 mm
Arbeitstischneigung -10° bis 45°
Arbeitstischhöhe 930mm
Absaugstutzen 100mm
Maschinenabmessung (LxBxH)900x1100x1970mm
Maschinengewicht 256 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 1,5 kW (2 PS) S1
Betriebsstrom 9,5 A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
Netzanschluss 400V ~3/PE 50Hz
Abgabeleistung 2.2 kW (3 PS) S1
Betriebsstrom 5 A
Anschlussleitung (H07RN-F) 5x1,5mm²
Bauseitige Absicherung 16A
4.3 Schallemission
Werte ermittelt nach EN 1807 (Messunsicherheitsfaktor 4 dB)
Werkstück Buche:
T=30mm, L=1500mm, Feuchte 8,5%
Schalleistungspegel
(nach EN ISO 3746):
Leerlauf LwA 82 dB(A)
Bearbeitung LwA 93 dB(A)
Schalldruckpegel
(nach EN ISO 11202):
Leerlauf LpA 74 dB(A)
Bearbeitung LpA 87 dB(A)
Die angegebenen Werte sind Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres Arbeiten.
Obwohl es einen Zusammenhang zwischen Emissions- und
Immissionspegel gibt, kann daraus nicht zuverlässig
abgeleitet werden, ob zusätzliche Maßnahmen erforderlich
sind.
Die den aktuellen am Arbeitsplatz vorhandenen
Immissionspegel beeinflussenden Faktoren umfassen die
Dauer der Exposition, die Raumcharakteristik, andere
Lärmquellen usw. wie z.B. die Anzahl der Maschinen und
andere benachbarte Bearbeitungsvorgänge. Außerdem kann
der zulässige Immissionspegel von Land zu Land
unterschiedlich sein.
Trotzdem ist diese Information geeignet, dem Anwender der
Maschine eine bessere Abschätzung der Gefährdung und
des Risikos zu ermöglichen.
4.4 Staubemission
Die Baureihe JWBS-16X/ 18Q/ 20Q wurde
staubemissionsbewertet.
Bei 20 m/s Luftgeschwindigkeit am
Absaugstutzen Durchmesser 100mm:
Unterdruck 1250 Pa
Volumenstrom 565 m³/h
Ein Staubgehalt von 2 mg/m³ am Arbeitsplatz ist dauerhaft
eingehalten.
4.5 Lieferumfang
Maschinentisch
Längsanschlag
Anschlagschienen
Parallelschnitteinrichtung
Gehrungsanschlag
Montagezubehör
Sägeband 20mm
Gebrauchsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung

Die Maschine wird auf Holzpalette ausgeliefert.
Zum Transport verwenden Sie einen handelsüblichen Stapler
oder Hubwagen. Sichern Sie die Maschine beim Transport
gegen Umfallen.
Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen, tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend eben und
belastungsfähig sein. Die Maschinen kann bei Bedarf auf der
Aufstellfläche befestigt werden.
Aus verpackungstechnischen Gründen ist die Maschine nicht
komplett montiert.
5.2 Montage
Wenn Sie beim Auspacken einen Transportschaden
feststellen benachrichtigen Sie umgehend Ihren Händler,
nehmen Sie das Gerät nicht in Betrieb!
Entsorgen Sie die Verpackung bitte umweltgerecht.
Montieren Sie den Griff (A, Fig 2) auf das Handrad (B)
Fig 2
Entfernen Sie das Rostschutzfett vom Maschinentisch mit
einem milden Lösungsmittel.
Montieren Sie den Tisch auf die Tischwippen und klemmen
Sie ihn mit den beiden Sterngriffschrauben (A, Fig 3) fest.
Fig 3
Bringen Sie den Maschinentisch rechtwinkelig zum Sägeband
und stellen Sie den Tischanschlag (B, Fig 4) und den
Gradzeiger (D) gegebenenfalls nach.
Fig 4
Montieren Sie die Anschlagschienen (G, Fig 5) am
Maschinentisch mittels 4Sechskantschrauben,
4Federscheiben und 4Scheiben, und richten Sie sie parallel
zur Tischoberfläche aus.
Fig 5
Montieren Sie das Führungsprofil (H) mit 5
Sechskantschrauben, 5 Federscheiben und 5 Scheiben.
Montieren Sie den Anschlag (B, Fig 6) und richten Sie das
Anschlagprofil (A) parallel zur Tischnut aus.
Fig 6
Bringen Sie den Anschlag an das Sägeband und stellen Sie
den Skalenzeiger (C) auf Null.
Stellen Sie den Parallelanschlag mittels der
Anschlagschienen und der Rückwärtigen Abstützung (E, Fig
7) so ein dass er einen Abstand von ca. 1mm zum Tisch hat.

Fig 7
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss sowie die verwendeten
Verlängerungsleitungen und Stecker müssen den
Leistungsschilddaten der Maschine entsprechen.
Die bauseitige Absicherung muss 16A betragen.
Verwenden Sie nur Verlängerungsleitungen mit
Kennzeichnung H07RN-F, mit einem Mindest-
Leiterquerschnitt von 1,5mm2
Kabel und Stecker müssen frei von Beschädigung sein.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektrofachkraft durchgeführt werden.
ACHTUNG:
-Vor dem Start der Maschine, prüfen Sie die Bandspannung,
den freien Bandlauf, sowie das Vorhandensein aller
Sicherheitseinrichtungen.
- Bei falscher Drehrichtung ist der Phasenwender des CEE-
Steckers am Netzkabel gedrückt um 180° zu drehen.
(das Sägeband muss nach unten zum Tisch laufen).
5.4 Absaug Anschluss
Die Maschine muss vor der Inbetriebnahme an eine
Absaugung angeschlossen werden und zwar derart, dass
sich beim Einschalten der Bandsägemaschine die
Absaugung selbsttätig mit einschaltet.
Die Mindestluftgeschwindigkeit am Absaugstutzen muss 20
m/s betragen.
Absaugschläuche müssen der Qualität „schwer
entflammbar“ entsprechen und in die Erdung der Maschine
mit einbezogen werden.
5.5 Inbetriebnahme
Mit dem grünen Eintaster am Hauptschalter kann die
Maschine gestartet werden: Mit dem roten Aus-Taster kann
die Maschine stillgesetzt werden.
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
Nach einer Abkühlzeit von ca. 10 Minuten lässt sich die
Maschine wieder einschalten.
6. Betrieb der Maschine
Richtige Arbeitsstellung:
Vor der Maschinen in Schnittrichtung stehend.
Werkstückhandhabung:
Hände außerhalb des Schnittbereichs flach auf dem
Werkstück aufliegend.
Werkstück in Richtung des angezeichneten Risses dem
Sägeband zuführen und durch Drehen den Schnittverlauf
nach Riss bestimmen. Gleichmäßig vorschieben, nicht
verkanten, den Schnitt durchgehend ausführen.
Das Werkstück nicht zurückziehen, es besteht die Gefahr
dass das Sägeband von den Laufrollen abläuft.
Breite und lange Werkstücke durch Rollenböcke abstützen.
Arbeitshinweise:
Nur mit scharfem und ausreichend geschränktem Sägeband
arbeiten!
Nur mit sicher festgeklemmtem Anschlag arbeiten.
Die obere Bandführung ca. 0,5 cm über dem Werkstück
feststellen.
Im Schneidbereich nur mit dem Schiebestock vorschieben.
Zur sicheren Führung von kleinen und schmalen
Werkstücken eine Zuführlade verwenden.
Rundholz mit geeigneter Vorrichtung gegen Drehen durch
den Schnittdruck sichern.
Bandverlauf:
Bei Parallelschnitten und bei hohen Auftrennschnitten kommt
es häufig zu Bandverlauf.
Das Sägeband verläuft dabei von der gewünschten
Schnittlinie (Fig 8).
Fig 8
Es gibt mehrere Ursachen für Bandverlauf.
- Das Sägeband folgt der Faserung
- Das Sägeband ist stumpf.
- Die Bandführung ist nicht richtig eingestellt.
- Die Bandspannung ist zu gering.
- Die Band Zahnung ist asymetrisch
