Jetstream Uwe miro 1 User manual

MIRO/1/2

ORIGINAL MONTAGE - UND

BEDIENUNGSANLEITUNG

TRANSLATION OF INSTALLATION AND

OPERATING INSTRUCTIONS

TRADUZIONE DELLE ISTRUZIONI DI

MONTAGGIO E PER L’USO

TRADUCTION DES INSTRUCTIONS

D’INSTALLATION ET D’UTILISATION

Anweisungen lesen!

Read instructions!

Lisez les instructions!

Leggi le istruzioni!

Vorwort

Ihr Gerät ist nach dem neuesten Stand

der Technik gebaut und ist betriebs-

sicher. Es wurde mit größter Sorgfalt

gefertigt und unterliegt einer ständigen

Qualitätskontrolle.

Es ist vom TÜV geprüft und mit dem

TÜV-GS Zeichen versehen.

Diese Montage- und Bedienungsan-

leitung enthält wichtige Hinweise, um

das Gerät sicher und sachgerecht zu

betreiben. Um Gefahren zu vermeiden

und eine lange Lebensdauer sicher-

zustellen, ist ihre strikte Beachtung

erforderlich.

Diese Montage- und Bedienungsan-

leitung berücksichtigt nicht die ortsge-

bundenen Bestimmungen, für deren

Einhaltung der Betreiber und Monta-

gepersonal verantwortlich sind.

Jede Person, die mit der Aufstellung,

Inbetriebnahme, Bedienung, Wartung

und Reparatur des Gerätes beauftragt

ist, muss die Montage- und Bedie-

nungsanleitung und besonders die

Sicherheitshinweise gelesen und ver-

standen haben. Es können Gefahren

vom Gerät ausgehen, wenn es nicht

von geschulten oder eingewiesenen

Personen oder zu nicht bestimmungs-

gerechtem Gebrauch eingesetzt wird.

Lassen Sie sich bzw. Ihr Personal vor

dem ersten Einsatz des Gerätes vom

Fachberater unterweisen.

Sollten wider Erwarten an Ihrem Ge-

rät technische Defekte auftreten, wen-

den Sie sich bitte an den Kunden-

dienst oder an Ihren Händler.

Preface

This unit complies with the technical

state of the art and is safe to operate.

It was manufactured with great care

and is subjected to regular quality

checks.

It has been inspected by the German

Technical Inspectorate and awarded

the TUV-GS safety standard certifica-

te.

The installation and operating instruc-

tions contain important information for

safe and correct operation of the unit.

Strict compliance is necessary to pre-

vent hazards and to ensure a long

service life.

Compliance with local regulations is

the responsibility of the operator and

of the installation personnel and is not

taken into account in this manual.

Each person entrusted with installati-

on, operation, maintenance and after-

sales-service must read and under-

stand the installation and operating

instructions and expressly the safety

instructions.

The equipment can present a hazard

if not used appropriately or by trained

or instructed persons.

Before first time operation you and/or

your personnel should receive instruc-

tions from your dealer.

If technical problems should occur,

please contact the nearest customer

service centre or your dealer.

Prefazione

Il vostro apparecchio è costruito in

conformità al livello più aggiornato

della tecnica ed per la massima sicu-

rezza di funzionamento.

E 'stato testato dal TÜV e recano il

marchio TÜV GS.

Tuttavia da questo apparecchio pos-

sono derivare dei pericoli, se esso non

viene impiegato da persone che han-

no ricevuto l‘addestramento oppure le

istruzioni oppure se viene impiegato

per un uso non conforme allo scopo.

Per questo motivo le istruzioni per

l‘uso e soprattutto le avvertenze riguar-

danti la sicurezza devono venire lette

e comprese da ogni persona incarica-

ta dell‘ installazione, della messa in

funzione, dell‘uso della manutenzione

e della riparazione dell‘apparecchio.

Prima di utilizzare l‘apparecchio per la

prima volta è assolutamente necessa-

rio che voi ed il vostro personale vi

facciate istruire dal consulente speci-

alizzato nel settore.

Se, contrariamente alle aspettative si

dovessero verificare dei guasti al

vostro apparecchio, rivolgetevi per fa-

vore alla sede del Servizio Assisten-

za Clienti oppure al vostro venditore

autorizzato.

Préface

Cet appareil a été conçu selon l’état

actuel de la technique et son foncti-

onnement est fiable. Il a été fabriqué

avec le plus grand soin, soumis à des

contrôles de qualité constants. Il a été

approuvé par le TÜV (association de

surveillance technique allemande) et

porte le label TÜV-GS.

Ces instructions d’installation et

d’utilisation contiennent des informa-

tions importantes permettant une uti-

lisation sure et correcte. Il est impéra-

tif de respecter ces consignes pour

éviter tous dangers et assurer ainsi

une grande durabilité de l’appareil.

Les dispositions locales ne sont pas

prises en compte par les instructions

d’installation et d’utilisation. Le re-

spect de ces règles est à la charge de

l’exploitant et du personnel de monta-

ge. Cet équipement peut présenter un

danger s’il n’est pas utilisé conformé-

ment ou par des personnes formées

et qualifiées.

Toute personne chargée de la pose,

de la mise en service, de la manipula-

tion, de l’entretien et de la réparation

de l’appareil doit lire et comprendre le

mode d’emploi et tout particulièrement

les consignes de sécurité et suivre les

instructions du revendeur spécialisé.

Si l’appareil devait toutefois manifes-

ter un dysfonctionnement, nous vous

prions de contacter le service après-

vente ou le revendeur.

ORIGINAL MONTAGE - UND

BEDIENUNGSANLEITUNG

TRANSLATION OF INSTALLA-

TION AND OPERATING IN-

STRUCTIONS

TRADUZIONE DELLE ISTRUZI-

ONI DI MONTAGGIO E PER

L’USO

TRADUCTION DES INSTRUC-

TIONS D’INSTALLATION ET

D’UTILISATION

INHALTSVERZEICHNIS SEITE

1 Sicherheitshinweise .......... 3-6

2 Rohteile .............................. 7-9

2.1 Einsetzen der Roh- ................. 7

teile in die Schalung

2.2 Fliesenplan ............................. 8

2.3 Stahl-, Alu- und Polyester- ...... 8

becken

2.4 Pneumatikschalter einbauen... 9

in Stahl-Alu-und Polyester-

becken

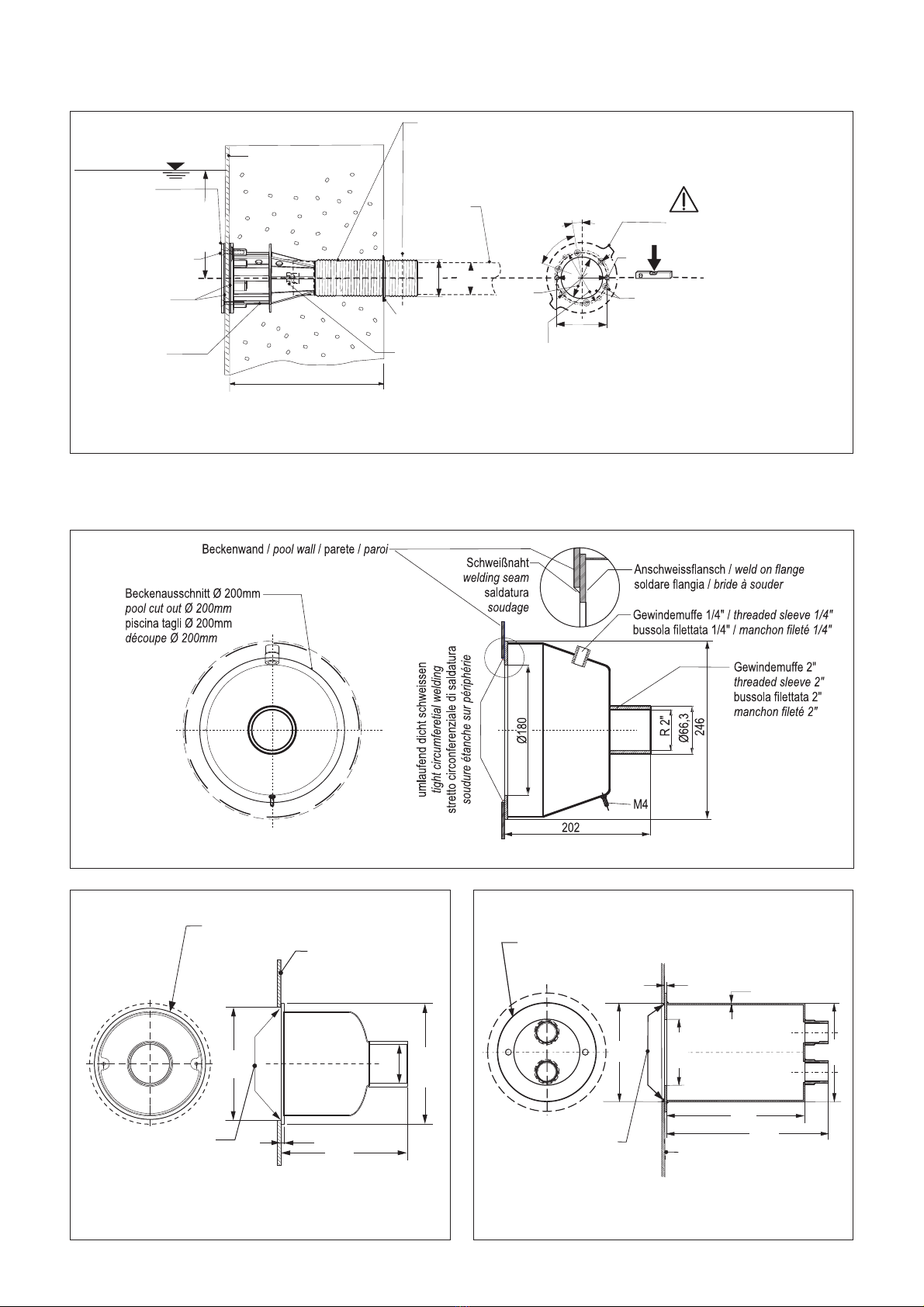

2.5 Anschweißen der Rohbau- ..... 9

teile in das Edelstahlbecken

3 Fertigmontage ................ 10-14

3.1 Endmontage MIRO1 ............. 10

Montage der Düse

3.2 Montage ................................ 10

Einlaufseiher

3.3 Pneumatikschalter in ....... 10-11

der Beckenwand

3.4 Piezo-Taster in der ............... 11

Beckenwand

3.5 Anschluss Steuerkasten ....... 12

3.6 Montage Pumpe,- Saug- ....... 12

und Druckschlauch mit

PVC Fittings

3.7 Montage Luftansaug- ....... 12-13

schlauch

3.8 Einbauvorschläge ............ 13-14

4 Montage der ........................ 15

Haltegriffe

5 Inbetriebnahme .............. 15-18

5.1 Vor der Inbetriebnahme ........ 15

5.2 Erstinbetriebnahme ............... 15

der Anlage

5.3 Start ...................................... 16

5.4 Strahlstärke .......................... 16

5.5 Massage .......................... 16-17

5.6 Gegenstromschwimmen ....... 17

5.7 Überwintern ..................... 16-17

5.8 Wiederinbetriebnahme .......... 18

6 Wartung ............................... 18

7 An den Elektro- .............. 19-23

installateur

7.1 Schaltpläne ...................... 21-23

1 SICHERHEITSHINWEISE

1.1 Vor der Inbetriebnahme

Anweisungen lesen!

Die Sicherheitshinweise und die Be-

dienungsanleitung müssen vor der

Aufstellung und Inbetriebnahme auf-

merksam gelesen und beachtet wer-

den. Beachten Sie auch die Bedie-

nungsanleitung der Pumpe. Halten Sie

unbedingt die Anforderungen der

Firma uwe bzw. der Normgeber ein.

1.2 Erstinbetriebnahme des

Gerätes

Vor jeder Inbetriebnahme sind die ört-

lichen Sicherheitsbestimmungen so-

wie die Sicherheitshinweise einzuhal-

ten.

LIST OF CONTENTS PAGE

1 Safety instructions............. 3-6

2 wall fitting ........................... 7-9

2.1 Installing the wall fitting ........... 7

in concrete shuttered pools

2.2 Tile plan .................................. 8

2.3 Steel, aluminum and ............... 8

polyester pools

2.4 Installing pneumatic switch ..... 9

in steel, aluminum

and polyester pools

2.5 Welding the installation kit to ....

stainless steel pools

3 Final assembly ............... 10-14

3.1 Final assembly MIRO1......... 10

assembly of the nozzle

3.2 Mounting the suction ............. 10

screen

3.3 Pneumatic switch ............. 10-11

operable from pool

3.4 Piezo-push button ................. 11

3.5 Mounting the ......................... 12

control panel

3.6 Assembly of pump, suction ... 12

and pressure tube

with PVC-fittings

3.7 Installing the air inlet ........ 12-13

fittings

3.8 Installation suggestion ..... 13-14

4 Fitting instructions ............. 15

for handgrips

5 Operation ....................... 15-18

5.1 Before starting ...................... 15

5.2 First time operation ............... 15

5.3 Starting the unit ..................... 16

5.4 Strength of the jet ................. 16

5.5 Massage .......................... 16-17

5.6 Swimming against ................. 17

the current

5.7 Frost protection ................ 16-17

5.8 Re-starting operation ............ 18

6 Maintenance ........................ 18

7 Information for the ......... 19-23

electrician

7.1 Wiring diagrams ............... 21-23

1 SAFETY INSTRUCTIONS

1.1 1 Before starting

Read instructions!

Prior to installation and start-up, read

carefully these installation instructions,

ensuring that the content has been

fully understood. Also observe the

operating instructions of the pump.

You must comply with the require-

ments of uwe GmbH and of the pre-

vailing and local standards.

1.2 Before first time operation

Prior to starting operation, the local

safety regulations and the safety in-

structions must be complied with.

INDICE PAGINA

1 Istruzioni per la Sicurezza . 3-6

2 pezzi grezzi ......................... 7-9

2.1 Installazione di pezzi ............... 7

grezzi nell’armatura

2.2 Schema per la piastrellatura ... 8

2.3 Piscinas con rivestimento in.... 8

materiale plastico o vasca finita

2.4 Interruttore pneumatico ........... 9

Piscinas con rivestimento in

materiale plastico o vasca finita

2.5 Saldatura di componenti ......... 9

nel bacino acciaio inox

3 Istruzioni per l’utente..... 10-14

3.1 Montaggio final MIRO 1 ........ 10

Montaggio del ugello

3.2 Montaggio del filtro d’ ............ 10

immissione

3.3 Interruttore pneumatico .... 10-11

dalla piscina

3.4 Interruttore Piezo- ................. 11

compasso dalla piscina

3.5 Connessione custodia .......... 12

di comando

3.6 Montaggio Pompa, tubo ........ 12

flessibili di asperazione e tubo

pressione Esecuzione PVC

3.7 Montaggio dei tubo .......... 12-13

flessibili di asperazione aria

3.8 Proposta d’installatione .... 13-14

4 Montaggio delle................... 15

maniglie

5 Istruzioni per il ............... 15-18

montaggio e l’uso

5.1 Prima della messa ................ 15

in funzione

5.2 Prima messa in ..................... 15

funzione dell’apparecchio

5.3 Avviamento ........................... 16

5.4 Potenza del getto .................. 16

5.5 Massaggio ....................... 16-17

5.6 Nuotare contro corrente ........ 17

5.7 Superare l’inverno........... 16-17

5.8 Montaggio delle maniglie ...... 18

6 Manutenzione ...................... 18

7 Per il Elettricista............. 19-23

7.1 Piano elettrico .................. 21-23

1 ISTRUZIONI PER LA

SICUREZZA

1.1 Prima della messa in funzione

Leggi le istruzioni!

Prima dell’installazione e della messa

in funzione è obbligatorio leggere ed

osservare le istruzioni per la sicurez-

za ed il manuale di istruzioni. Anche

osservare le istruzioni per l'uso della

pompa. Rispettare sempre le norme

della società uwe o dell’Istituto com-

petente.

1.2 Prima messa in funzione

dell’apparecchio

Prima di ogni messa in funzione, veri-

ficare la conformità con tutte le norme

per la sicurezza e le istruzioni per la

sicurezza.

SOMMAIRE .......................... PAGE

1 Instructions de sécurité .... 3-6

2 pièces à sceller .................. 7-9

2.1 Montage des pièces à ............. 7

sceller dans le coffrage

2.2 Plan de carrelage.................... 8

2.3 Piscines en acier, d’alumi- ...... 8

nium et avec revêtement...........

Polyester

2.4 Montage de la commande ...... 9

pneumatique, voir piscines

acier, aluminium et avec

re-vêtement polyester

2.5 Soudure des pièces à sceller .. 9

dans le bassin inox

3 Montage final .................. 10-14

3.1 Montage final MIRO1 ............ 10

Montage de la buse

3.2 Montage de la crépine et ...... 10

de la pompe avec le tuyau

d’aspiration

3.3 Montage de la commande 10-11

pneumatique

3.4 Touche sensitive PIEZO, ...... 11

installation murale

3.5 Montage du ........................... 12

coffret électrque

3.6 Montage de la pompe, des ... 12

tuyox d’aspiración et refoule-

ment avec raccords PVC

3.7 Montage du tuyau ............ 12-13

d’aspiration d’air

3.8 Suggestion d’installation .. 13-14

4 Conseils pour Montage ...... 15

des poignees de soutien

5 Mise en Service .............. 15-18

5.1 Avant la mise en service ....... 15

5.2 Première mise en.................. 15

service de l’appareil

5.3 Mise en marche .................... 16

5.4 Puissance du jet ................... 16

5.5 Massage .......................... 16-17

5.6 Nage à contre-courant .......... 17

5.7 Hivernage ........................ 16-17

5.8 Remise en service ................ 18

6 Entretien .............................. 18

7 A l’Attention ................... 19-23

de l’Electricien!

7.1 Plan électrique ................. 21-23

1 INSTRUCTIONS DE

SECURITE

1.1 Avant la mise en service

Lisez les instructions!

Les instructions de sécurité et le mode

d’emploi doivent être lus attentivement

avant l’installation et la mise en ser-

vice et respectés impérativement. Re-

spectez également les instructions de

fonctionnement de la pompe.

Conformez-vous exactement aux in-

structions de la société uwe et aux dif-

férentes normes en vigueur.

1.2 Première mise en service

de l’appareil

Il est impératif d’observer, avant toute

mise en service, les prescriptions lo-

cales de sécurité ainsi que les instruc-

tions de sécurité.

1.3 Gefahrenquellen

Warnung!

Die JetStream Anlage spritzt durch die

Strahldüsen bis zu 780 Liter Wasser

pro Minute in das Becken ein. Wird

diese enorme Kraft voll zur Massage

eingesetzt, kann dies zu Verletzungen

der Muskulatur, des Bindegewebes

und zu inneren Verletzungen führen.

Aufgrund des verringerten elektri-

schen Widerstandes des menschli-

chen Körpers in Schwimmbädern und

der daraus resultierenden erhöhten

Wahrscheinlichkeit des Auftretens ge-

fährlicher Körperströme, werden er-

höhte sicherheitstechnische Anforde-

rungen an die Elektoinstallation ge-

stellt.

Deshalb halten Sie un-

bedingt folgende

Sicherheitshinweise

ein.

Der Düsenstrahl besitzt eine erheb-

liche Energie. Drosseln Sie vor dem

Massieren unbedingt den Strahl-

druck.

Nicht den vollen Massagestrahl ge-

gen die Weichteile des Körpers

richten.

Zum Schwenken der Strahldüse

Pumpe abschalten.

Zur grossflächigen Massage Strahl-

stärke auf halbe Stärke drosseln.

Zum Massageschlauch aufsetzen

und abnehmen, Pumpe abschalten.

Halten Sie zur Punktmassage die

Düse des Massageschlauches un-

ter Wasser fest in der Hand.

Führen Sie die Düse des Massage-

schlauches mit Abstand über die

gewünschten Stellen.

Nicht mit offenen langen Haaren

zum Einlaufseiher (falls vorhanden)

tauchen.

Anforderungen an die entsprechende

elektrische Installation entnehmen Sie

bitte dem im Heft aufgeführten Ab-

schnitt 7 „An den Elektroinstallateur“.

Teile der Einrichtung, die unter Span-

nung stehende Teile enthalten, müs-

sen für Personen, die das Bad benut-

zen, unzugänglich sein.

Geräte und Geräteteile, welche elek-

trische Bauteile enthalten, müssen so

aufgestellt bzw. befestigt werden, dass

sie nicht ins Wasser fallen können.

Geräte der Schutzklasse I müssen

dauerhaft an festverlegte Leitungen

angeschlossen sein.

1.4 Bestimmungsgemässe

Verwendung

Das Gerät ist ausschliesslich bestimmt

zum Betreiben in überdachten

Schwimmbädern und Schwimmbä-

dern im Freien bei einer Wassertem-

peratur bis zu 35° C.

1.3 Sources of Danger

Warning!

The JETSTREAM system forces up

to 780 litres of water per minute

through the nozzle into the pool .

If all of this enormous force is used,

for massage, it can cause injuries to

muscles and to connective tissue, as

well as internal injuries.

Because of the reduced electrical re-

sistance of the human body in swim-

ming pools and the resulting increa-

sed probability of the occurrence of

dangerous leakage currents, increa-

sed safety requirements are imposed

on the electrical installation.

Therefore, you must

definitely observe the

following Safety in-

structions.

The JETSTREAM has substantial

power.

Before massage, you must defini-

tely reduce the jet pressure.

Do not use with full pressure

against soft parts of the body.

Switch off pump before adjusting

angle of nozzle.

For large-area massage, reduce the

strength to half thrust.

In order to attach and detach the

massage fitting switch off the

pump.

To massage a single part of the

body, grip the massage hose firm-

ly.

When using the hose keep a dis-

tance to those parts of the body that

require massaging.

Do not approach the suction filter

with long hair unless tied back.

For requirements regarding the appro-

priate electrical installation, please see

“Information for the Electrician”, as per

part 7.

Parts of the equipment that contain

electrically live parts must be inacces-

sible to persons using the pool.

Units and unit parts containing electri-

cal components must be installed or

fixed in such a way that they cannot

fail into the water.

Units of enclosure class I must be per-

manently connected to permanently

laid cables.

1.4 Proper use

All units are intended solely for opera-

tion in covered swimming pools and

in open-air swimming pools with a

water temperature up to 35°C.

1.3 Fonti di pericolo

Attenzione!

L’impianto JETSTREAM, a seconda

del modello di apparecchio, riversa

nella vasca attraverso l’ugello di spruz-

zaggio fino a 780 litri di acqua al mi-

nuto. Se per il massaggio venisse uti-

lizzata questa massima potenza, la

muscolatura ed i tessuti verrebbero

feriti e si potrebbe arrivare addirittura

a lesioni interne:

A causa della ridotta resistenza elett-

rica del corpo umano immerso in ac-

qua e della conseguente elevata pos-

sibilità di pericolose correnti corporee,

l’installazione elettrica deve soddisfa-

re precise normative tecniche di sicu-

rezza.

Osservare assoluta-

mente le indicazioni di

sicurezza.

Il getto possiede un’energia rilevan-

te. strozzare assolutamente la pres-

sione del getto per fare dei massag-

gi.

Non diriga il getto di massaggio a

pieno contro le parti morbide del

corpo.

Per spostare il diffusore spegnere

il getto della pompa.

Col massaggio esteso forza del get-

to su mezza forza strozzato.

Vicino al tubo del getto si puo au-

mentare e diminuire lo stesso e spe-

nere la pompa.

Si attenga l’ugello del tubo di mas-

saggio al massaggio di punto sotto

le acque nella mano.

Conduca l’ugello del tubo di mas-

saggio con distanza sui posti desi-

derati.

Le condizioni da rispettare relativa-

mente all’impianto elettrico sono ripor-

tate nelle istruzioni “Per l’installatore

elettrico”, allegate ad ognuno dei nos-

tri apparecchi. I componenti dell’equi-

paggiamento che contengono parti

sotto tensione devono rimanere inac-

cessibili per le persone che utilizzano

la vasca.

Gli apparecchi ed i componenti di ap-

parecchi che contengono componen-

ti elettrici devono venire installati o fis-

sati in modo che non possano cadere

in acqua. Gli apparecchi di categoria

di sicurezza I devono essere perma-

nentemente collegati a cavi fissi.

1.4 Impiego conforme

Tutti gli apparecchi sono stati conce-

piti per venire utilizzati in piscine co-

perte ed in piscine all’aperto con una

temperatura dell’acqua fino a 35°C.

1.3 Sources de danger

Attention !

L’installation JETSTREAM peut, selon

le type d’appareil, émettre par sa buse

de sortie d’eau jusqu’à 780 litres d’eau

à la minute dans le bassin. L’utilisation

de cette pleine puissance pour un

massage peut conduire à des blessu-

res au niveau de la musculature, du

tissu conjonctif ainsi qu’à des lésions

internes.

En raison de la faible résistance élec-

trique du corps humain dans les pisci-

nes et de la probabilité ainsi accrue

de l’apparition de courants dangereux,

l’installation électrique est soumise à

des exigences de sécurité élevées.

Il est donc impératif de

respecter les instructi-

ons de sécurité ci-

après.

Le jet de la buse produit une éner-

gie considérable. Réduisez ainsi im-

pérativement la pression du jet

avant tout massage.

Ne pas diriger le jet de massage

dans toute sa puissance sur les par-

ties sensibles du corps.

Arrêter la pompe avant de faire pi-

voter la buse de sortie d’eau.

Réduire de moitié la puissance du

jet pour tout massage grande

surface.

Arrêter la pompe avant de fixer ou

de retirer le tuyau de massage.

Pour un massage localisé, veiller à

maintenir la buse du tuyau de mas-

sage bien en main sous l’eau.

Positionner la buse du tuyau de

massage à une certaine distance de

l’endroit souhaité.

Ne pas rester avec des cheveux

longs et dénoués près de l’aspira-

tion d’eau.

Reportez-vous aux pages

„ A l’attention de l’électricien“, pour

consulter les exigences soumises à

l’installation électrique.

Les composantes de l’installation qui

comprennent des pièces sous tensi-

on doivent se situer hors de portée des

personnes utilisant le bassin.

Les appareils et pièces d’appareils qui

renferment des composants élec-

triques doivent être installés et fixés

de telle manière à ce qu’ils ne puis-

sent pas tomber dans l’eau.

Les appareils de la classe de protec-

tion 1 doivent être branchés en per-

manence sur des conduites fixées.

1.4 Utilisation correcte de

l’appareil

Tous les appareils sont destinés à être

uniquement utilisés dans des piscines

couvertes et des piscines non couver-

tes dont la température de l’eau ne dé-

passe pas 35° C.

Das Gerät ist zur Aufstellung und Be-

trieb in Anlagen und Räumen in den

Bereichen 1 und 2 nach DIN VDE

0100 T 702 geeignet. Gegenstroman-

lagen, Massageanlagen und weitere

Wasserattraktionen der Firma uwe

JetStream dürfen nur zusammen mit

Pumpen der Firma uwe JetStream

(und umgekehrt) verwendet werden.

Die Pumpe wird in den Beckenum-

gang aufgestellt, es muss jedoch ge-

währleistet sein, dass der Raum

trocken und der Motor gegen Überflu-

tung durch einen ausreichend dimen-

sionierten Bodenablauf geschützt ist.

Der Steuerkasten sollte in einem tro-

ckenen Umgang oder in einem an-

grenzenden Raum, höher als der

Wasserspiegel untergebracht sein.

Die Anlagen dürfen nur bestim-

mungsgemäss verwendet werden.

Jeder darüber hinausgehende Ge-

brauch gilt als nicht bestimmungsge-

mäss.

Für hieraus resultierende Schäden

haftet der Hersteller nicht; das Risiko

hierfür trägt allein der Benutzer.

Zur bestimmungsgemässen Verwen-

dung gehört auch die Einhaltung der

vom Hersteller vorgeschriebenen

Betriebs-, Wartungs- und Instand-

haltungsbedingungen.

Wartungs-, Reparaturarbeiten und

dergleichen dürfen nur von autorisier-

ten Personen durchgeführt werden.

Das Gerät darf nur von Personen ge-

nutzt werden, die hiermit vertraut und

über die Gefahren unterrichtet sind.

Die einschlägigen Unfallverhütungs-

Vorschriften sowie die sonstigen all-

gemein anerkannten sicherheitstech-

nischen, arbeitsmedizinischen Regeln

sind einzuhalten.

Eigenmächtige Veränderungen am

Gerät schliessen eine Haftung des

Herstellers für daraus resultierende

Schäden aus.

1.5 Produkthaftung

Der Benutzer wird ausdrücklich dar-

auf hingewiesen, dass das Gerät aus-

schliesslich bestimmungsgemäss ein-

gesetzt werden darf. Für den Fall, dass

das Gerät nicht bestimmungsgemäss

eingesetzt wird, geschieht dies in der

alleinigen Verantwortung des Anwen-

ders. Jegliche Haftung des Herstellers

entfällt somit.

1.6 Verhalten im Notfall

Wasser sofort

verlassen und Geräte

durch Hauptschalter

oder Sicherungen

spannungsfrei

schalten und gegen

unbefugtes Wieder-

einschalten sichern.

Questi apparecchi possono venire in-

stallati ed utilizzati in impianti e locali

compresi nelle zone 1 e 2, come da

norma VDE 0100 T 702. Attrezzature

controcorrente, apparecchi per mas-

saggi e altre attrazioni acquatiche la

JetStream società uwe Solo con pom-

pe della società Uwe JetStream (e

viceversa) può essere utilizzato. La

pompa viene installata sul perimetro

della vasca, comunque solo se

l’alloggiamento risulta essere assolu-

tamente asciutto e se il motore è pro-

tetto da un’inondamento attraverso dei

canali di scarico di troppopieno suffi-

cientemente dimensionati.

La cassetta di comando dovrebbe ve-

nire installata o in un ambiente asci-

utto, o in un locale contiguo e, in ogni

caso, ad un’altezza superiore al livel-

lo dell’acqua.

Qualsiasi utilizzo diverso o derivante

da quello prescritto viene considerato

come non conforme e il costruttore

declina qualsiasi responsabilità e/o ga-

ranzia per gli eventuali danni derivan-

ti da un uso non conforme. La respon-

sabilità sarà invece totalmente a cari-

co dell’utente. L’impiego conforme in-

clude anche l’osservanza delle condi-

zioni di esercizio, di manutenzione e

di assistenza pres-critte dal costrutto-

re. I lavori di manutenzione e di ripa-

razione potranno essere eseguiti es-

clusivamente da personale autorizza-

to. Gli apparecchi potranno essere uti-

lizzati esclusivamente da persone che

ne conoscono la modalità di impiego

e che sono a conoscenza dei pericoli

intrinseci. É obbligatoria l’osservanza

delle norme antinfortunistiche perti-

nenti, così come di tutte le norme tec-

niche di sicurezza e mediche univer-

salmente riconosciute.

Eventuali modifiche agli apparecchi,

apportate dall’utente, escludono qual-

siasi genere di garanzia e responsa-

bilità del costruttore per gli eventuali

conseguenti danni.

1.5 Garanzia del prodotto

L’utente viene espressamente infor-

mato che l’apparecchio può essere uti-

lizzato per il solo impiego conforme.

In caso contrario, gli eventuali utilizzi

non conformi avverranno esclusiva-

mente sotto la sola responsabilità

dell’utente ed il costruttore declinerà

qualsiasi responsabilità in merito.

1.6 Comportamento in caso di

emergenza

Scaricare immediata-

mente l’acqua e scolle-

gare gli apparecchi dal-

la tensione agendo o

sugli interruttori gene-

rali, o sulle sicurezze e

bloccarli contro

un’eventuale riattivazi-

one non autorizzata.

The units are suitable for installing and

operating in installations and rooms in

areas 1 and 2 as per EN-60335-2-41.

Countercurrent systems, massage

systems and other attractions from

uwe JetStream may only be used to-

gether with the corresponding uwe

JetStream pump (and vice versa). The

pump is installed in the gallery behind

the pool wall, but it must be ensured

that the environment is dry and that

the motor is protected by a suitably

sized floor drain to prevent flooding.

The control panel should be installed

either in a dry walkway or in an adja-

cent room, higher than the water

level.

Any use other than the intended use

is improper.

The manufacturer will not accept lia-

bility for any damage or injury resul-

ting from improper use; the user alo-

ne bears this risk.

Proper use also includes compliance

with the operating, maintenance and

repair conditions specified by the ma-

nufacturer.

Maintenance work, repair work and

suchlike may only be performed by

authorised persons.

The units may only be used by per-

sons who are familiar with them and

who have been informed about the

dangers.

The relevant regulations for the pre-

vention of accidents and the other ge-

nerally recognised rules relating to

safety and to occupational medicine

must be complied with.

If unauthorised modifications are

made on the units, the manufacturer

will not accept liability for any resul-

ting damage or injury.

1.5 Product Liability

The user‘s attention is expressly

drawn to the fact that the unit may only

be operated in the proper manner.

If it is operated in an improper man-

ner, the user bears sole responsibili-

ty.

In such cases, therefore, the manuf-

acturer cannot accept any liability.

1.6 Procedure in an emergency

Leave the water imme-

diately, switch off the

electrical supply to the

unit by operating the

main power switch or

circuit-breaker, and

secure the unit to pre-

vent it from being swit-

ched on again without

authorisation.

Les appareils conviennent pour être

montés et utilisés dans des installati-

ons et des locaux faisant partie des

zones 1 et 2 selon la norme DIN VDE

0100 T 7 02 et UTE 15.100. Les sys-

tèmes de nage à contrecourant, les

systèmes de massage et d’autres at-

tractions d’eau de la société JetStream

uwe peuvent être utilisés seulement

avec des pompes de la société uwe

JetStream (et vice versa).

La pompe est à monter dans le pour-

tour du bassin. Le local de pompe doit

être situé sous les plages. Son cou-

vercle ne doit pouvoir être ouvert qu’à

l’aide d’une clé spéciale ou un outil.

Le lieu d’implantation doit être sec et

le moteur protégé contre les inondati-

ons par un écoulement de dimension

suffisante dans le sol. Le coffret élec-

trique est à placer soit dans un endro-

it sec soit dans une pièce avoisinante

à une hauteur plus élevée que la sur-

face de l’eau. Le constructeur n’en-

gage aucune responsabilité pour tout

dommage résultant d’utilisation incor-

recte ou non conforme. Seul l’utilisa-

teur en est tenu responsable. La con-

formité d’utilisation de l’appareil com-

porte également le respect des condi-

tions d’utilisation, d’entretien et de

maintenance prescrites par le con-

structeur. Les travaux d’entretien, de

réparation et autres doivent être ex-

clusivement effectués par des person-

nes autorisées. Les appareils doivent

être utilisés uniquement par les per-

sonnes qui sont familiarisées avec ces

appareils et ont été instruites des

éventuels dangers pouvant résulter de

leur manipulation et utilisation. Les

instructions de prévention applicables

contre les accidents, de même que les

diverses prescriptions de sécurité et

de médecine du travail en vigueur do-

ivent être respectées. Toute modifica-

tion apportée arbitrairement sur l’appa-

reil exclue la responsabilité du con-

structeur pour des dommages en ré-

sultant.

1.5 Responsabilité produit

L’utilisateur est expressément averti

que l’appareil doit être utilisé exclusi-

vement de manière correcte, c’est-à-

dire selon le paragraphe «1.4 - Utili-

sation correcte de l’appareil». En cas

de mauvaise utilisation, l’utilisateur est

seul tenu responsable.

Le constructeur est alors dégagé de

toute responsabilité.

1.6 Comportement en cas

d’urgence

Sortir de l’eau et désac-

tiver l’appareil à l’aide

du commutateur cen-

tral ou des fusibles.

S’assurer que

l’appareil ne soit pas

réactivé sans autorisa-

tion.

1.7 Erklärung der Gefahren-

symbole

Warnung!

In dieser Bedienungs-

anleitung haben wir

alle Stellen, die Ihre Si-

cherheit betreffen, mit

diesem Zeichen verse-

hen. Geben Sie alle Si-

cherheitsanweisungen

auch an andere Benut-

zer weiter.

In dieser Bedienungs-

anleitung haben wir

alle Stellen, die funkti-

onsnotwendige Hin-

weise enthalten, mit

diesem Zeichen verse-

hen. Bitte beachten Sie

unbedingt diese Hin-

weise, um Schäden am

Gerät zu vermeiden.

WARNUNG!

Gefahr durch elektri-

schen Strom! Elektri-

sche Energien können

schwerste Verletzun-

gen verursachen.

ACHTUNG!

Die Anlage darf nicht

von Kindern oder Ju-

gendlichen betrieben

werden.

Dieses Gerät darf nicht von Perso-

nen (einschließlich Kindern) mit

körperlichen, sensuellen oder geis-

tigen Behinderungen oder ohne Er-

fahrung oder Kenntnis benutzt wer-

den, es sei denn, sie haben Anlei-

tungen über den Gebrauch des Ge-

räts erhalten und werden von einer

Person beaufsichtigt, die für ihre

Sicherheit verantwortlich ist.

R = 5 m MINI

Information importante!

1. L’installation électrique des appa-

reils JetStream doit être protégée

individuellement par un interrup-

teur différentiel caiibré à 30 mA.

2. Le local technique de l’appareil Jet

Stream doit être hors du volume

de protection du bassin (soit à plus

de 2,50 m, soit sous Ia plage).

Le couver cle doit s’ouvrir à l’aide

d’une clé ou d’un outil être équipé

d’un système de coupure élec-

trique des éléments actifs à

l’ouverture du couver cle

(norme NF C 15.100 section 702).

3. La distance maximum entre Ia

pompe et Ia piscine ne doit pas

excé der 12 mètres. Si Ia pompe

n’est pas derrière Ia piscine, re-

specter les sections de tuyaute

ries suivantes:

a. Jusqu’à 5 m: diamètre intérieur

50 mm (2")

b. De 5 à 10 m: diamètre intérieur

63 mm (2 ½“)

c. De 10 à 12 m: diamètre intéri-

eur 75 mm (3") Utiliser des cour-

bes à grand ray on pour les

changements de direction de

tubes.

Utiliser des tubes supportant au

moins 10 bar de pression.

4. La pompe doit toujours être en

charge (axe de la pompe sous le

niveau de l’eau).

5. La longueur maximum de tube de

commande pneumatique est de

10 m.

„Pour ne pas risquer de détérioration,

la pompe doit être positionnée sous

le niveau d’eau du bassin Si elle doit

être placée au dessus, utiliser la pom-

pe uwe spéciale triphasée auto-amor-

çante.“

FATTENTION!

Nos appareils sont à utiliser sur des

parois de piscines dont les arrondis

(en cas de forme libre) ne sont pas

inférieurs à un rayon de 5 mètres!

1.7 Explanation of the danger

symbols

Warning!

In these Operating In-

structions, this symbol

is used to mark all texts

relating to safety.

Please pass all safety

instructions on to other

users.

In these Operating In-

structions this symbol

is used to mark all texts

relating to function.

These instructions

must be observed in

order to avoid damage

to the unit.

WARNING!

Danger of electric

shock!

Electricity can cause

serious injuries.

ATTENTION!

The installation must

not be operated by

children or juveniles.

This apparatus is not to be used by

people (children included) with re-

duced physical, sensorial or men-

tal capacities or without any expe-

rience and knowledge, unless they

did not receive instructions relati-

ve to the use of the apparatus and

are controlled by a person espon-

sible for their safety.

1.7 Spiegazione dei simboli di

pericolo

Avvertenza!

In queste istruzioni

d’uso abbiamo appos-

to questo segno a tutti

i punti relativi alla vos-

tra sicurezza.

Trasmettere anche agli

altri utenti tutte le istru-

zioni di sicurezza.

In queste istruzioni

d’uso abbiamo appos-

to questo segno a tutti

i punti che contengono

avvertenze necessarie

per il funzionamento.

Osservare assoluta-

mente queste avver-

tenze per evitare danni

all’apparecchio.

PERICOLO!

Presenza di corrente

elettrica!

Le energie elettriche

possono causare gra-

vi lesioni.

ATTENZIONE!

L’uso dell’apparecchio

è vietato a bambini o

ragazzi.

Questo apparecchio non è inteso

per uso di persone (inclusi bambi-

ni) con ridotte capacità fi siche, sen-

soriali o mentali, o senza esperien-

za e conoscenza, a meno che abbi-

ano ricevute istruzioni relativamen-

te all’uso dell’apparecchio e siano

controllati da una persona respon-

sabile per la loro sicurezza.

1.7 Explication des pictogram

mes de sécurite

Attention!

Tous les passages de

ce mode d’emploi qui

se réfèrent à votre sé-

curité sont marqués de

ce pictogramme.

Transmettez toutes les

instructions de sécuri-

té aux autres utilisa-

teurs.

Dans ce manuel, nous

avons tous les endro-

its contenant fonction-

nellement instructions

nécessaires indiqués

par ce signe.

S'il vous plaît respecter

ces instructions pour

éviter d'endommager

l'appareil.

AVERTISSEMENT!

Risque d’électrocution

Les énergies élec-

triques peuvent provo-

quer des blessures

graves.

ATTENTION!

L’appareil est interdit

d’utilisation par les

enfants et les adoles-

cents.

Cet appareil n’est pas conçu pour

être utilisé par des personnes

(y compris des enfants) ayant des

capacités physiques, sensorielles

ou mentales réduites ou n’en ayant

pas l’expérience et la connais-

sance, à moins qu’elles aient reçu

les instructions relatives

à l’utilisation de l’appareil et

qu’elles soient contrôlées par une

personne responsable de leur

sécurité.

Ø 200

1000

240

600

240

optimal 250

200-350

240

Ø 170

Schalbrett /

tavola de armanento

shuttering

planche de coffrage

Beton /

cemento /

concrete

béton

livello dell’ acqua

Wasserspiegel / waterlevel

Schild “oben"

etichetta „sopra“

label “oben”

étiquette “oben”

Zylinderkopfschraube

viti a testa cilindrica

cylinder screw

vis à tête cylindrique

Für Betonwandstärken unter 300 mm

Rohbauteil je nach Bedarf kürzen

Per una parete di cemento di spessore

sotto i 300 mm

≤

For concrete walls below 300 mm thickness,

the wall fitting can be shortened as needed.

Raccourcir la pièce à sceller pour

adapter aux parois 300 mm d'épaisseur

Rohbauteil für Saugseite

pezzo grezzo per Aspirazione

suction housing

piece à sceller de Aspiration

Rohbauteil Düse /

pezzo grezzo ugello /

nozzle housing

pièce à sceller buse

Rohbauteil für Pneumatikschalter

pezzo grezzo per interruttore

pneumatico

pneumatics switch housing

pièce à sceller du commutateur

pneumatique

Stopfen 2”

tappo 2“

stopper 2"

bouchon 2”

niveau de l'eau

PVC Rohr /

/ PVC tuyau

PVC tube

PVC tubo

Einbaulage /

posizione di montaggio

fitting position

position de montage

2 WALL FITTING

2.1 Installing the wall fitting in

concrete shuttered pools

(Fig. 1)

Position the wall fitting

ensuring that the red

label ,,Oben” (TOP) is

on top and the cast lug

uppermost.

For assembly of the unit MIRO 2, in-

stall the second MIRO wall fitting by

keeping a lateral distance of 30 cm.

For assembly of MIRO 2, you need 2

suction screens. Please install them as

shown in picture 4.

WARNING!

Please use only glue

that is made also for the

usage together with

ABS.

Abmessungen in mm / dimensions in mm

dimensioni in mm / dimensions en mm

2 ROHBAUTEILE

2.1 Einsetzen des Rohbauteile in

die Schalung (Bild 1)

Schrauben Sie das Dü-

senmantelgehäuse so

in die Schalung, daß

das rote Schild mit Text

„oben“ nach oben zeigt.

Bauen Sie bei dem Gerätetyp MIRO2

das zweite Düsen-Rohbauteil in einem

seitlichen Abstand von 30 cm ein.

Bei MIRO2 benötigen Sie 2 Einlauf-

seiher, siehe Bild 4.

WARNUNG!

Zum Verkleben der

Kunststoffteile bitte nur

Kleber verwenden, der

auch zum Kleben von

ABS geeignet ist.

2 PIÈCES À SCELLER

2.1 Montage des pièces à sceller

dans le coffrage (image 1)

Positionner la pièce à

sceller dans le coffrage

de telle manière que

l’étiquette rouge „haut“

(Oben) se trouve en

haut à la verticale.

Montez la pièce à sceller de la secon-

de buse MIRO2 à une distance latéra-

le de 30 cm.

Pour le montage de MIRO2, vous avez

besoin de 2 crépines. Veuillez les in-

staller comme montré dans l’image 4.

ATTENTION!

S'il vous plaît utiliser

Pour le collage des

pièces en plastique ne

colle qui convient éga-

lement pour le collage

ABS.

2 PEZZI GREZZI

2.1 Installazione di pezzi grezzi

nell’armatura (Fig. 1)

Avviti così il pezzo grez-

zo nella cassaforma

con l’insegna rossa con

testo“oben“ verso alto.

Il montaggio pezzo grezzo (MIRO2)

della parte ugello laterale con una dis-

tanza di 30 cm.

Il montaggio MIRO2 bisognare qc. due

filtri d’immissione, vedi figura 4.

ATTENZIONE!

Si prega di utilizzare Per

l'incollaggio delle parti

in plastica unico collan-

te che è anche adatto

per l'incollaggio ABS.

200-350

(opt. 250)

600

240 max

300

45°

1000 1000

22,5°

260

600

200-350

(opt. 250)

MIRO 1 MIRO 2

Wasserspiegel /

livello dell’aqua /

water level

niveau d’eau

Wasserspiegel /

livello dell’aqua /

water level

niveau d’eau

Beckenwand / / parete /pool wall paroi

Senkschraube M 6x30

/ viti /srew vis

Klemmrahmen

anello di bloccaggio

clamping frame

bride de serrage

Dichtung /

guamizione in gomma

gasket

joint

Betonwandstärke

cemento /

concrete

béton

Saugrohr

tubo di aspirazione

suction tube

tube aspiration

Stopfen 2” /

tappo 2” /

stopper 2

bouchon 2”

Düsenmantelgehäuse /

pezzo grezzo /

suction housing

pièce à sceller

Düsenmantelgehäuse

/ pezzo grezzosuction housing

pièce à sceller

Einlaufseiher

filtro d‘ immissione

suction cover

grille aspiration

Flachkopfschraube M5

viti testa bombata

countersunk screw M5

vis à tête conique M5

Kernbohrung /

anima alesagio /

drilling

percage

Abmessungen in mm / dimensions in mm

dimensioni in mm / dimensions en mm

2.2 Fliesenplan (Bild 2)

Fliesen Sie die Rohbauteile bis zu ih-

rer Innenkante.

Putz- und Fliesenausgleich 60 mm.

2.2 Tile plan (Fig. 2)

Render and tile to inner edge.

Render & tile 60 mm max.

2.2 Schema per la piastrellatura

(Fig. 2)

Eseguire la posa della piastrelle fino al

contorno interno, livellamento dell’into-

naco e delle piastrelle fino 60 mm.

2.2 Plan de carrelage (image 2)

Carreler jusqu’au contour intérieur de

la pièce à sceller. Compensation

d’enduit et de carrelage jusqu’à 60 mm.

2.3 Stahl-, Alu- und Polyester-

becken (Bild 3)

Ordnen Sie Klemmrahmen und die

Dichtungen nach Bild 3 an.

2.3 Steel, aluminum and polyester

pools (Fig. 3)

Install the seal, screws and clamping

frame. Proceed as shown in fig. 3.

2.3 Piscinas con rivestimento in

materiale plastico o vasca

finita (Fig. 3)

Montare l´anello di bloccaggio con le

relative guarnizioni sia davanti e dietro

come da fig. 3.

2.3 Piscines en acier, d’aluminium

et avec revêtement Polyester

(image 3)

Monter le joint, les vis et la bride

d’étanchéité, image 3.

Wasserspiegel / water level

livello dell’aqua

niveau d’eau

Senkschraube M 6x30

/ viti /srew vis

Dichtung /

guamizione in gomma

gasket

joint

240

100 - 350

60°

360°

ø6x

Kontermutter/

controdado/

counternut

contre-écrou

Beckenwand /

parete /

pool wall

paroi

Ausschnitt und Bohrungen in der Becken-

wand am besten mit Hilfe des Klemm-

rahmens anreißen bzw. Abbohren.

realizzare leperforazioni nel muro del bacino

utilizzando il morsetto.

use clamping frame for cutting and drilling

Découpage et trous dans la paroi piscine

sont facile à faire avec l’ aide du cadre

de serrage.

Betonwandstärke

/ cemento /concrete béton

PVC Rohr

PVC tubo

PVC tube

PVC tuyau

Ø7

Ø65

10°

78.0±0.05

Einbaulage /

posizione di montaggio

fitting position

position de montage

84 unbenutzt

non usato

unused

inutilisé

Klemmrahmen

anello di bloccaggio

clamping frame

bride de serrage

Schaltergehäuse

Interruttore cassa

plaque de la touche (sensitive)

Switch housing

Stopfbuchsverschraubung

gland nut

bussola collegamento a vite

presse-étoupe

Für Betonwandstärken unter 300 mm Rohbauteil je nach Bedarf kürzen

Per una parete di cemento di spessore sotto i 300 mm

≤

For concrete walls below 300 mm thickness, the wall fitting can be shortened as needed

Raccourcir la pièce à sceller pour adapter aux parois 300 mm d'épaisseur

2.4 Pneumatikschalter einbauen

in Stahl-Alu-und Polyester-

becken (Bild 5)

2.4 Installing pneumatic switch in

steel, aluminum and polyester

pools (fig. 5)

2.4 Interruttore pneumatico

Piscinas con rivestimento in

materiale plastico o vasca

finita (fig. 5)

2.4 Montage de la commande

pneumatique, voir piscines

acier, aluminium et avec re-

vêtement polyester (image 5)

Abmessungen in mm / dimensions in mm / dimensione in mm / dimensions en mm

Beckenwand aus Edelstahl

Parete acciaio inossidabile

Stainless steel p

Paroi inox

ool wall

umlaufend dichtschweissen

stretto circonferenziale di saldatura

tight circumferential welding

soudure étanche sur périphérie

Beckenausschnitt

Piscina taglio

ø 162

pool cut-out

Découpe

ø 176

184

162

2.5 Anschweißen der Rohbauteile

in das Edelstahlbecken

(Bild 6, 7 und 8)

2.5 Welding the installation kit to

stainless steel pools

(fig. 6, 7 and 8)

2.5 Saldatura di componenti

nel bacino acciaio inox

(fig. 6, 7 e 8)

2.5 Soudure des pièces à sceller

dans le bassin inox

(image 6, 7 et 8)

Abmessungen in mm / dimensions in mm / dimensioni in mm / dimensions en mm

Abmessungen in mm / dimensions in mm

dimensioni in mm / dimensions en mm

Ansaugung / aspiration / aspirazione / aspiration Piezo-Taster / Piezo-push button / Piezo-compaso

Piezo-touche sensetive

Beckenwand aus Edelstahl

Parete acciaio inossidabile

Stainless steel pool wall

Paroi inox

Beckenausschnitt Ø 100

/ Piscina tagliPool cut-out

Découpe 2

100

67±5

100

140

166

Schnitt A-A / section A-A

sezione A/A / section A-A

umlaufend dichtschweissen

tight weldingcircumferential

stretto circonferenziale di saldatura

soudure étanchesur périphérie

Abmessungen in mm / dimensions in mm

dimensioni in mm / dimensions en mm

3 FERTIGMONTAGE

(BILD. 9)

Angaben nur für autorisierte

Personen

Vor der Montage

Die Sicherheitshinweise müssen vor

der Aufstellung aufmerksam gelesen

werden. Halten Sie unbedingt die An-

forderungen der Fa. uwe bzw. der

Normgeber ein. Für den Fall, dass die

Hinweise nicht berücksichtigt werden,

geschieht dies in der alleinigen Verant-

wortung des Monteurs. Jegliche Haf-

tung des Herstellers entfällt somit.

3.1 Endmontage MIRO1

Montage der Düse (Bild 9)

Bevor Sie die Düse montieren können,

müssen Sie den Klemmring (15) der

im Düsengehäuse (18) montiert ist, de-

montieren. Lösen Sie dazu die 4

Schrauben (14), entfernen Sie den

Klemmring (15). Setzen Sie jetzt die se-

parat gelieferte Düse (16) in das Roh-

bauteil (18) ein. Befestigen Sie den de-

montierten Klemmring (15) mit den 4

Schrauben (14). Achten Sie darauf daß

die Düse manuell in die gewünschten

Richtungen gelenkt werden kann. Soll-

te dies nicht der Fall sein müssen Sie

eine der weißen Scheiben, die sich

unter Teil (17) im Rohbauteil (18) be-

finden, entfernen. Befestigen Sie die

Edelstahl-Frontplatte (13) mit den 4

Senkschrauben (12) und ziehen die-

se leicht an. MIRO 2.

3.2 Montage Einlaufseiher

(Bild 9)

Legen Sie den Einlaufseiher (22) zen-

trisch so über das Rohbauteil (23), daß

sich die Gewindebohrungen des Roh-

bauteils und die Senkbohrungen des

Einlaufseihers decken. Drehen Sie die

Senkschrauben (21) ein.

3.3 Pneumatikschalter in der

Beckenwand (Bild 9)

Drehen Sie die Druckschraube (9) aus

dem Rohbauteil (5) heraus. Entfernen

Sie die Dichtscheibe. Belassen Sie

aber unbedingt die Dichtung (7) in der

Verschraubung. Nehmen Sie den kur-

zen Schaltschlauch (4) des Pneuma-

tik-Schalters (3), ziehen Sie diesen

durch die Druckschaube (9), und ste-

cken Sie diesen auf den Schlauchnip-

pel des Schlauch-Verbindungstückes

(6). Stecken Sie auf den anderen

Schlauchnippel des Schlauch-Verbin-

dungstückes (6) den langen Pneuma-

tikschlauch (8), und schieben Sie die-

sen durch die zentrische Verschrau-

bung im Rohbauteil nach hinten in den

Beckenumgang. Stecken Sie das

Schlauch-Verbindungstück (6) in die

Verschraubung am Rohbauteil, und

drehen Sie die Druckschraube (9)

wieder ein. Bitte anziehen. Schieben

Sie das Schaltergehäuse (2) so in das

Rohbauteil, dass sich die Gewindeboh-

rungen des Rohbauteils mit des Senk-

bohrungen im Schaltergehäuse de-

cken.

3 FINAL ASSEMBLY

(FIG. 9)

Instructions for authorized

persons only

Before installation

Prior to installation these installation

instructions must be read carefully,

All requirements stated by uwe GmbH

and the standards authorities must be

fulfilled.

The installation engineer bears sole

responsibility should instructions not be

observed. The manufacturer thus re-

pudiates all liability.

3.1 final assembly MIRO1

Assembly of the nozzle (Fig. 9)

Before assembling the nozzle, the

clamping frame (15) assembled in the

nozzle housing (18) must first be re-

moved. . Loosen the 4 screws (14) and

remove the clamping frame (15). Then

insert the separately delivered nozzle

(16) in the wall fitting (18). Fix the de-

mounted clamping frame (15) with the

4 screws (14).

Please note that the nozzle can be di-

rected manually to the required ang-

les. If this is not the case, remove one

of the white plates which are located

below part ( (17) in the wall fitting (18).

Fix the stainless steel front panel (13)

with the 4 enclosed countersunk

screws (12) and tighten slightly.

Please see picture 11 for assembly of

MIRO 2.

3.2 Mounting the suction screen

(fig. 9)

Centre the suction screen (22) on the

wall fitting (23) in such a way that the

threaded holes in the wall fitting are in

line with the countersunk holes of the

suction screen. Insert countersunk

screws (21) without over tightening.

3.3 Pneumatic switch operable

from pool (Fig. 9)

Turn gland nut (9) anticlockwise in or-

der to remove it together with blank

sealing disc from wall fitting whilst

ensuring that the rubber sealing was-

her (7) remains inside the gland aper-

ture in wall fitting (5).

Thread free end of the 10 m length of

pneumatic tube (8) through the gland

aperture from within the pool.

On the pneumatic switch is a short

length of pneumatic tube (4).

Thread this through the gland nut (9),

soften end of tube and fix to the free

end of the tube connector (6).

Replace and tighten the gland nut (9),

having ensured that tube connector (6)

is flush against the rubber sealing was-

her in the housing.

Coil surplus pneumatic tube (4) around

the end of the switch assembly (3).

Push the switch assembly (2) into the

wall fitting so that the outer faceplate

(2) is in contact with the pool wall ensu-

ring that the pneumatic tube does not

get crushed.

3 MONTAGGIO DEFINITIVO

(FIG. 9)

Informatzioni solo per le persone

autorizzate

Primo del Montaggio

Prima di procedere con l’installazione,

leggere attentamente le istruzioni per

la sicurezza. Attenersi scrupolosamen-

te alle prescrizione della ditta uwe o alle

norme dell’ente competente.

In case di non osservanza delle indi-

cazioni, l’intera responsabilità sarà del

montare e decadrà qualsiasi garanzia

del costruttore.

3.1 Montaggio finale MIRO1

Montaggio dell’ ugello (Fig. 9)

Prima di montare l’ ugello, montare

l’anello morsetto (15).

Nell’ ugello cassetta (18).

Snodare le 4 viti e toglierle dall’ anello

morsetto (14).

E montare l’ anello mosetto (15).

Adesso prendere l pezzi mandati se-

paratamente (16).

E montarli al tubo cassetta (18).

Fissare le 4 viti (14) all’ anello morset-

to (14). Adesso montare il pezzo se-

parato dell’ ugello nel tubo (18).

Fissare l’ anello morsetto (15) con le

viti (14).

Fare attenzione al preciso montaggio

e la giusta diezione dell’ ugello.

Dopo tutta la procedura di montaggio,

fissure la piastra d’ acciaoi (13) con le

viti (12). MIRO 2.

3.2 Montaggio del filtro d’

immissione (Fig. 9)

Porre il filtro d’immissione (22) centra-

to sopra l’elemento incassato (23) in

modo da fare collimare i fori filettati nell’

elemento incassato con i fori svasati

nel filtro d’immissione. Avvitare le viti

a testa svasata (21) stringendole ap-

pena.

3.3 Interruttore pneumatico dalla

piscina (Fig. 9)

Girandola a sinistra, togliere la vite pre-

mente (9) dall’elemento incassato (5)

ed eliminare la rondella di tenuta, la-

sciando però assolutamente la guarni-

zione (7) nell’avvitamento.Come indi-

cato in figura, far passare attraverso la

vite premente (9) il tubetto corto di com-

mutazione (4) che si trova sull’interrut-

tore pneumatico (3) ed attaccarlo ad

uno dei nippli per tubo sul pezzo di rac-

cordo (6). Attaccare all’altro nipplo il

tubo flessibile di commutazione lungo

allegato (8) e farlo passare nella galle-

ria attraverso l’avvitamento centrico

nell’elemento incassato. Inserire ora il

pezzo di raccordo (6) nell’avvitamento

nell’ele-mento incassato (5), riavvitare

la vite premente (9) e stringerla. Sprin-

gere il corpo dell’interruttore (2) nell’ele-

mento incassato fino al punto in cui la

flangia esterna tocca la parete della

piscina. Verificare che i fori filettati

nell’elemento incassato collimino con i

fori svasati del corpo dell’interruttore.

Avvitare le viti a testa svasata (1) strin-

gendole solo lievemente.

3 INSTRUCTIONS POUR LE

MONTAGE FINAL (IMAGE 9)

Informations destinees exclusive-

ment aux personnes autotisees

Avant le montage

Les instructions de sécurité doivent

être lues attentivement avant l’instal-

lation. Conformez-vous exactement

aux instructions données par la socié-

té uwe et aux différentes normes en

vigueur. En cas de non-respect de ces

instructions, l’utilisateur est seul tenu

responsable. Le constructeur est alors

dégagé de toute responsabilité.

3.1 Montage final MIRO 1

Montage de la buse (image 9)

Avant de pouvoir monter la buse, vous

devez démonter la bride (15) installé

dans la tuyère (18).

Pour ce but, dévissez les 4 vis (14) et

éliminez le la bride (15).

Ensuite insérez la buse (16) livrée sé-

parément dans la pièce à sceller (18).

La bride (15) démonté avec les 4 vis

(14). Veuillez faire attention que la buse

puisse être dirigée manuellement dans

les directions souhaitées.

Si cela n’est pas le cas, il faut éliminer

une des plaques blanches qui se trou-

ve au-dessous de la pièce (17) dans la

pièce à sceller (18). Vissez légèrement

la façade en acier inoxydable (13) avec

les 4 vis (12) jointes.

Pour le montage de MIRO 2.

3.2 Montage de la crépine

(image 9)

Poser la crépine (22) centralement au-

dessus de la pièce à sceller (23) de

telle manière que les trous dans la

pièce à sceller coincident avec les trous

de la crépine. Introduire les vis à tête

conique (21) et ne serrer que légère-

ment.

3.3 Commande pneumatique à

partir du bassin (image 9)

Retirer la vis de presse-étoupe (9) de

la pièce à sceller (5) en la tournant

vers la gauche et enlever la rondelle

plastique d’étanchéité, mais laisser ob-

ligatoirement la pièce d’étanchéité (7)

dans le raccord. Faire passer le petit

tuyau de commande (4), qui se trouve

au commutateur pneumatique (3), par

la vis de presse-étoupe (9) comme cela

est indiqué plus haut, puis le fixer sur

l’un des embouts se trouvant sur le rac-

cord du tuyau (6). Fixer le grand tuyau

de commande (8) sur l’autre embout,

puis le faire passer dans le pourtour

du bassin par l’arrière du raccord cen-

tral de la pièce à sceller. Placer à pré-

sent le raccord de tuyau (6) dans le

raccord dans la pièce à sceller (5), re-

mettre la vis de pression (9) et serrer

fortement. Introduire le boîtier (2) dans

la pièce à sceller jusqu’à ce que la col-

lerette extérieure touche la paroi du

bassin. Veiller à ce que les perforati-

ons dans la pièce à sceller coincident

avec celles du boîtier.

Steuerkasten

und Ventile ca.

50-100 mm

über dem

Wasserspiegel

50-100 mm

sopra il livello

d’acqua

approx

50-100 mm

above waterlevel

approx.

50-100 mm

au-dessus de

niveau d’ eau

14 15 16

23467

26 27 28 29 30

max. Leitungslänge des Piezo-Tasters darf 25 m nicht übersteigen

la massima Lunghezza della linea del pulsante

Piezo non deve superare i 25 m

max. Line length of the Piezo-push button must not exceed 25 m

max. Longueur de la touche sensetive-

Piezo ne doit pas dépasser 25 m

27 28

Drehen Sie die Senkschrauben (1) ein.

Ziehen Sie diese leicht an. Stecken Sie

den im Beckenumgang befindlichen

Schaltschlauch auf den freien Nippel

des Pewandlers (10) am Steuerkasten

(11)

3.4 Piezo-Taster in der Becken-

wand (Bild 9)

Drehen Sie die Druckschraube (28)

aus dem Rohbauteil (31) heraus. Ent-

fernen Sie die Dichtscheibe (29) und

die Dichtung (30). Nehmen Sie das Ka-

bel (27) des Piezo-Tasters (26). Füh-

ren Sie die Druckschraube (28), die

Scheibe (29) und die Dichtung (30) auf

das Kabel (27). Ziehen Sie das Kabel

(27) durch das Rohbauteil (31). Ziehen

Sie die Druckschraube (28) mit dem

Spezialschlüssel wieder an. Das Ka-

bel (27) im Umgang durch ein Leerrohr

schützen um es bei Bedarf austau-

schen oder verlängern zu können. Das

Kabel kann um max. 10 m verlängert

werden. Hierfür wird ein Netzwerkka-

bel Cat. 6 empfohlen. Schieben Sie die

Tasterfrontplatte (26) zusammen mit

dem Kabel so in das Rohbauteil, dass

sich die Gewindebohrungen des Roh-

bauteils (31) mit den Senkbohrungen

im Schaltergehäuse (26) decken. Dre-

hen Sie die Senkschrauben (25) ein.

Ziehen Sie diese leicht an. Schließen

Sie das Kabel entsprechend den

Schaltplänen am Steuerkasten (11) an.

Introduire et ne serrer que légèrment

les vis à tête conique (1).

Raccourcir si nécessaire, le tuyau

pneumatique et le raccorder sur le con-

vertisseur électropneumatique (10) fixé

sur le coffret électrique (11)

3.4 Touche sensitive PIEZO,

installation murale (image 9)

Retirer la vis (28) de la pièce à sceller

(31) en la tournant vers la gauche et

enlever la rondelle plastique (29) et la

pièce d’étanchéité (30). Faire passer

le câble (27) de la touche sensetive PI-

EZO (26) comme mettre la vis (28), la

rondelle (29) et le joint (30)

sur le câble (27). Tirer le câble (27) au

travers de la pièce à sceller (31) et se-

rer la vis (28) avec une clé appropriée.

Pour protéger le câble (27) dans la ga-

lerie technique et pour faciliter échange

ou rallonge, utiliser un fourreau rigide

ou flexible. Le câble (27) peut être ral-

longé de 10m max., un câble de réseau

Cat. 6 est préconisé. Mettre la plaque

de la touche sensitive (26) et le câble

(27) dans la pièce à sceller de telle ma-

nière que le filetage de la pièce à scel-

ler (31) et les trous de vis de la plaque

(26) soient alignés. Fixer sans forcer

les vis (25).

Connecter le câble (27) dans le coffret

de commande (11) en suivant les sché-

mas.

Plug the PVC tube, coming from the

wall niche, onto the PE converter (10)

outside the control box (11).

3.4 Piezo-push button operable

from pool (Fig. 9)

Turn the gland nut (28) anticlockwise

in order to remove it together with the

sealing washer (29) and the gasket (30)

from the wall installation kit (31).

Insert the pressure screw (28), the

sealing washer (29) and gasket (30)

onto the cable (27).

Pull the cable (27) through the wall in-

stallation kit (31) and tighten the pres-

sure screw (28) with the special tool.

Use a ductwork to protect the cable and

to ensure maintenance and extention.

The cable can be extended by max.

10. A network cable Cat.6 is recom-

mended.

Put the front cover (26) together with

the cable onto the wall installation kit

so that the threaded holes of the wall

installation kit (31) fit the holes of the

front cover.

Tighten the screws (25) slightly.

Connect the cable according to the wi-

ring diagramm (11).

Inserire il tubo flessibile in PVC il

quale viene della custodia involucro

d’ugello, sul raccordo libero (10)

all’esterno della custodia di comando

(11).

3.4 Interruttore Piezo-compasso

dalla piscina (Fig. 9)

Girare la vite di pressione (28) dall pez-

zo grezzo. Togliere il disco ditenuta

(29) e la guarnizione (30). Prendere il

cavo (2) dal Piezo-compasso.

Introdurre come la vite di pressione (28)

il disco ditenuta (29) e la guarnizione

(30) sopra il cavo (27).

Tirare il cavo (27) nell interno del pez-

zo grezzo (31), tirare vite di pressione

(28) con la chiave speziale di nuovo.

Prego il cavo (27) si prega di passare

il cava (27) in un tubo voto da proteg-

gere secondo il bisogno da cambiare

o allungare. Il cavo puo esser allunga-

to all max. di 10 m. Vienne raccoman-

dato un cavo della linea Cat. 6.

Springere il Piezo-compasso panello

piastre frontale (26) insieme al cavo

dentroil pezzo grezzo (31) con fori fi-

lettati nel corpo dell’interruttore.

Avvitare le viti a testa svasata (25) strin-

gendole solo lievemente.

Chiudere il cavo conforme piono elett-

rico alla connessione custodia di co-

mando (11).

Dimensionierung der

Rohrleitungen an Länge

und Gegebenheiten vor

Ort berechnen und

anpassen.

Nicht ordnungsgemäße

Ausführung kann zu

erheblichen Druckverlusten führen.

Dimensioning of pipes must be calculated

and adjusted according to the local circumstances.

Incorrect dimensioning can lead to significant loss of pressure.

Dimensione della tubatura alla lungezza e alla situazione locale calcolare

ed adattare. Il lavoro non esequito a regola d’arte puo portare a una perdita di pressione.

Les dimensions de tuyaux sont à calculer et à adapter en prenant compte de la situation

sur site. Le dimensionnement incorrect peut être la cause de pertes de charge significatives.

10 19

Steuerkasten und Ventile

ca. 50-100 mm über dem

Wasserspiegel

approx. 50-100 mm au-dessus

du niveau d’ eau

a circa 50-100 mm aldi sopra

del livello d’acqua

approx 50-100 mm

above waterlevel

3.5 Anschluss Steuerkasten

(Bild 10)

Der Steuerkasten (11) sollte entweder

in einem trockenen Umgang oder in ei-

nem angrenzenden Raum unterge-

bracht werden. Der Anschluss ist nach

DIN VDE 0100 Teil 702 auszuführen.

In die Netzzuleitung ist sowohl ein

Hauptschalter, mit dem das Gerät all-

polig vom Netz getrennt werden kann,

als auch ein FI-Schalter vorzusehen.

(siehe Hinweis: “An den Elektroinstal-

lateur”).

3.6 Montage Pumpe, Saug- und

Druckschlauch mit PVC-

Fittings (Bild 11)

Die Pumpe sollte tiefer als der Was-

serspiegel angebracht werden.

Setzen Sie die Pumpe entweder mit

einem Schwingmetall (Stossdämpfer)

auf die Konsole oder, wenn Sie einen

Sockel betonieren möchten, unterbau-

en Sie diesen entsprechend.

Kleben Sie mit „TANGIT“ den Saug-

und Druckschlauch in die Übergangs-

muffe des Rohbauteils. Nach dem Kle-

ben sollten sich die Kugelhähne öffnen

und schliessen lassen.

Vergessen Sie dabei

nicht die Dichtung (24)

zwischen Schlauch-

nippel und Pumpen-

stutzen einzulegen.

Schrauben Sie die Pumpe fest.

Wichtiger Hinweis!

Die Pumpe wird in dem Beckenum-

gang aufgestellt.

Der Aufstellungsraum muss tro-

cken, belüftet und durch einen aus-

reichend dimensionierten Bodenab-

lauf gegen Überflutung geschützt

sein.

3.7 Montage Luftansaugschlauch

(Bild 10)

Bringen Sie auf das Ende des Luftan-

saugschlauches auf das beiliegende

Rückschlagventil auf. Dübeln Sie dazu

den Halter (20) so in die Wand, dass

die Oberkante des Ventils (19) mindes-

tens 5 cm über dem max. Wasserspie-

gel des Schwimmbeckens liegt.

3.5 Mounting the control panel

(Fig. 10)

The control panel (11) should be in-

stalled either in a dry gallery behindthe

pool wall or in an adjacent room.

The connection must be effected in ac-

cordance with EN 60335-2-41.

Both a power switch, with which the unit

can be isolated from the power

supply on all poles, and an earth lea-

kage circuit breaker (R.C.C.B.) should

be provided in this cable (see: „Infor-

mation for the Electrician“).

3.6 Assembly of pump, suction

tube and pressure hose with

PVC-fittings (Fig. 11)

The pump should be installed below

water level. If the pump is to be installed

on a console/mounting bracket, antivi-

bration buffers or similar should be pro-

vided. Glue the suction - and pressure

hose with „TANGIT „ into the sleeve of

the wall installation kit.

After glueing, check that the ball-val-

ves open and close.

Do not forget to insert

the gasket (24)

between hose nipple

and pump nipple.

Screw the pump tight.

Important note!

The pump is installed in the gallery

behind the pool wall.

The installation environment must

be dry and protected by a suitably

sized floor drain to prevent

flooding.

3.7 Installing the air inlet fittings

(Fig. 10)

Insert the non return valve into the end

of the air inlet tube. Fix the clip (20) to

the pool wall in such a way that the ope-

ning of the air inlet fitting (19) is at least

5 cm above the maximum water level

of the pool.

3.5 Connessione custodia di

comando (Fig. 10)

La custodia di comando (11) deve es-

sere installata in luogo asciutto oppu-

re in una stanza in vicinanza. L’attacco

deve essere effettuato accuratamente

secondo DIN VDE 0100, parte 702.

L’attacco alla rete sara effettuato tra-

mite condotto 5 G 2,5 mm² (3N ~ PE

400V) oppure 4 G 2,5 mm² (3 ~ PE

230V). Bisogna prevedere in questo

condotto sia un interruttore principale

con il quale si può separare la macchi-

na con tutti i poli della rete sia un inter-

ruttore FI (vedi foglio d’avvertenza „Per

il elettricista“).

3.6 Montaggio della pompa, del

tubo flessibile d’aspirazione e

di pressione con armature in

PVC (Fig. 11)

La pompa deve essere mondata sotto

il livello del’aqua. Posare la pompa o

con uno smorzatore (ammortizzatore)

sul appoggio, o se volete cementare

un appoggio, bisogna sostenerlo ade-

guato.

Attaccate con „TANGIT“ il tubo flessi-

bile d’aspirazi-one e di pressione nel

manicotto di passaggio del pezzo greg-

gio. Dopo la giunzione, le valvole a pal-

lottola possono essere aperte e chiu-

se.

Tra il flessibile di

aspirazione e la

pompa inserire la

guarnizione (24)

Avvitare la pompa.

Attenzione Importante!

Di solito la pompa viene installata

nella galleria che circonda la pisci-

na.

Occorre però garantire che il vano

sia asciutto e che il motore sia pro-

tetto dall’inondazione per mezzo di

uno scarico nel fondo sufficiente-

mente dimensionato.

3.7 Montaggio dei tubo flessibili di

asperazione aria (Fig. 10)

Applicare la valvola ad contraccolpo

sulla fine del tubo flessibile d’aspira-

zione d’aria. Fissare con la caviglia il

sostegno (20) nel muro, in modo che il

bordo superiore della valvola (19) si tro-

va minimum 5 cm sopra il livello

d’acqua max. della piscina.

3.5 Montage du coffret électrque

(image 10)

Le coffret électrique (11) ne doit pas

être implanté dans un lieu humide. Il

est à placer soit dans un endroit sec

soit dans une pièce avoisinante. Effec-

tuez le raccordement en respectant les

normes en viguer,

notamment les normes DIN VDE 0100

partie 702 et les normes C 15.100. A

cette conduite d’alimentation sera pre-

vu un interrupteur central, avec lequel

l’appareil peut être coupé du secteur,

ainsi qu’un interrupteur différentiel de

30 mA. (voir page „A l’attention de

l’électricien).

3.6 Montage de la pompe et des

tuyaux aspiration et refoulement

avec raccords PVC (image 11)

La pompe doit être montée en-dessous

du niveau d’eau.

Montage de la pompe soit avec amor-

tisseurs sur un support soit sur un so-

cle en béton.

Coller avec TANGIT les tuyaux d’aspi-

ration et de refoulement sur les rac-

cords de la pièce à sceller.

Vérifier après collage le bon fonction-

nement des vannes.

Ne pas oublier de placer

le joint (24) plat entre le

carter de pompe et le

raccord du tuyau.

Vissez la pompe.

Recommandation

importante!

La pompe est à monter dans le pour-

tour du bassin, sous les plages.

Le lieu d’implantation doit être sec

et protégé contre les inondations par

un écoulement de dimension suffi-

sante dans le sol. Le couvercle du

local doit seulement s’ouvrir à l’aide

d’une clé spéciale ou d’un outil.

3.7 Montage du tuyau

d’aspiration d’air (image 10)

Equiper l’extrêmité du tuyau d’aspira-

tion d’air de la soupape de retenue.

Cheviller le support (20) à la paroi de

telle manière que le bord supérieure de

la soupape (19) se trouve au moins à

5 cm au-dessus du niveau max. de

l’eau de bassin.

10 11

340

255

Ø220

240

200 - 350

(optimal 250)

580

500

1800

800

Pneumatik

Pneumatica/

PIEZO

Pneumatic

altri Montaggio (Fig. 12)

Spingere il tubo flessibile sopra il rac-

cordo del tubo flessibile della valvola.

Fissare il tubo flessibile con la connes-

sione per tubo flessibile. La valvola (19)

intercetta un possibile ingorgo, il quale

può formarsi per esempio usando il

tubo flessibile di massaggio, l’ugello per

il massaggio della schiena oppure in

caso di sfrenata chiusura d’ugello. La

valvola impedisce, che l’acqua esce dal

tubo flessibile d’aspirazione d’aria.

La valvola è solamente stagna, finche

non ci sono depositi oppure capelli.

Per questa ragione

installare la valvola

necessariamente

sopra il livello d’acqua.

Accorciare i tubi flessibili d’aspirazione

d’aria in caso che questi sono più lun-

ghi del necessario. Il più corto il tubo

flessibile è, il meno alto è la sua resis-

tenza ed il più alto è la portata d’aria.

3.8 Proposta d’installazione

Montaggio nella vasca di calce-struz-

zo con rivestimento di intonaco oppu-

re piastrelle (Fig. 12).

Montaggio in una vasca di acciaio, al-

luminio oppure poliestere con e senza

essere murato o cementato (Fig. 13).

Proposta installazione sulla scala Jet-

Stream MIRO (Fig. 14).

weitere Montage (Bild 12)

Schieben Sie den Schlauch über den

Schlauchnippel des Ventils.

Klemmen Sie den Schlauch mit der

Schlauchschelle fest. Das Ventil (19)

fängt einen eventuell vorkommenden

Rückstau ab. Der z.B. bei Verwen-

dung des Massageschlauches, der

Düse für Rückenmassage oder bei

mutwilligem Verschliessen der Düse

entstehen kann. Das Ventil verhindert,

dass Wasser aus dem Luftansaug-

schlauch spritzt.

Das Ventil ist nur solange dicht, so-

lange sich keine Ablagerungen oder

Haare darin festsetzen.

Deshalb das Ventil un-

bedingt über dem Was-

serspiegel anbringen.

Kürzen Sie die Luftansaugschläuche,

wenn diese länger sind, als Sie diese

benötigen.

Je kürzer der Luftansaugschlauch,

desto geringer ist sein Widerstand und

desto höher ist der Luftdurchsatz.

3.8 Einbauvorschläge

JetStream MIRO Einbauvorschlag in

Betonbecken ohne Überflutungsrinne

(Bild 12).

Einbauvorschlag MIRO 2 und

2 Einlaufseiher (Bild 13).

JetStream MIRO Einbauvorschlag in

Treppe (Bild 14).

Further assembly (Fig. 12)

Push the tube over the straight connec-

tor of the valve.Secure the tube with the

pipe clamp.

The purpose of the air inlet fitting (19)

is to absorb back pressure generated

by use of the massage attachments,

and to prevent water spraying out of the

air inlet fitting.

The valve will only function properly as

long as no hair/debris or lime deposit

accumulates within it.

Therefore the valve has

to be fixed above water

level.

Shorten the air inlet tube if it is longer

than necessary.

The shorter the tube, the lesser the re-

sistance and the higher the volume of

air flow.

3.8 Installation suggestion

Suggestion for the assembly of Jet-

Stream MIRO into concrete pools wit-

hout overflow (see picture 12).

Suggestion for the assembly of Jet-

Stream MIRO 2 and 2 suction screens

(see picture 13).

Suggestion for the assembly of Jet-

Stream MIRO in steps (see picture 14).

Installation Suite (image 12)

Introduire le raccord de la soupape

dans le tuyau.

Fixer le tuyau avec le collier de serra-

ge.

La soupape doit retenir le reflux qui

apparaît lors de l’utilisation du tuyau de

massage et de la buse pour le massa-

ge du dos, ou lors de la fermeture in-

tentionnelle de la buse, et doit

empêcher que de l’eau ne jaillisse du

tuyau d’aspiration d’air.

Une soupape est hermétiquement

étanche tant que des cheveux ou aut-

re dépôts ne s’y déposent pas.

Monter la soupape

impérativement au-

dessus du niveau de

l’eau.

Si le tuyau d’aspiration d’air est trop

long, il faut le couper jusqu’à ce qu’il

ait la longueur nécessaire. Plus le tu-

yau d’aspiration d’air est court, plus la

résistance à l’aspiration est faible, vous

gagnez ainsi un plus grand débit d’air.

3.9 Suggestion d’installation

Proposition de montage de Jet-Stream

MIRO dans une piscine en béton sans

goulotte à débordement voir image 12.

Proposition de montage de JetStream

MIRO 2 et MIRO 3 et de 2 crépines

voir (image 13).

Proposition de montage de Jet-Stream

MIRO dans les escaliers voir image 14.

150

600

1000

300

Einlaufseiher

filtro d’ immissione

suction screen

Crépine

Einlaufseiher

filtro d’ immissione

suction screen

Crépine

12 13

Abmessungen in mm /dimensions in mm

dimensioni in mm / dimensions en mm

Abmessungen in mm

dimensions in mm

dimensioni in mm

dimensions en mm

ca. 50-100 mm über

dem Wasserspiegel

170

700

200

400

370

200

300

Wasserspiegel

livello dell’ acqua

water level

niveau de l'eau

Wasserspiegel

livello dell’ acqua

water level

niveau de l'eau

Saugseite

Suction side

Aspiration

Aspirazione

Druckseite

Pressure side

Mandata

Refoulement

= 75 mm

= 63 mm

Einbautiefe gemäß

Merkblatt 60.03:

Mitte Wanddurchführung 750 mm

unter Wasseroberfläche

Approx 50-100 mm

above water level

a circa 50 - 100 mm al di

sopra del livello dell’ acqua

approx. 50-100 mm au-dessus

du niveau d’eau

Pneumatik 2 Taster

Pneumatica 2 bottoni

Pneumatics 2 push buttons

Pneumatique bouton 2

PIEZO 1 Taster

PIEZO 1 bottone

PIEZO 1 button

PIEZO 1 bouton

DimensionierungderRohrleitungenanLänge

undGegebenheiten vorOrt berechnenund anpassen.

NichtordnungsgemäßeAusführungkannzu

erheblichenDruckverlustenführen.

Dimensioningofpipes must be calculatedandadjusted according to the

localcircumstances.Incorrect dimensioning canleadtosignificant loss ofpressure.

Dimensionedellatubatura allalungezzae alla situazionelocalecalcolare edadattare.

Illavoronon esequito a regolad’artepuo portare a unaperditadipressione.

Lesdimensionsdetuyauxsont à calculer et à adapter en prenant compte dela situationsursite.

Ledimensionnementincorrect peut êtrelacause de pertesdechargesignificatives.

Einbauvorschlag Trainingsanlage

MIRO (Bild 15)

Installation suggestion for MIRO

training equipment (Fig. 15)

Proposta d´istallazione impianto

allenamento MIRO (Fig. 15)

Suggestion d'installation pour

équipement d' entraînement MIRO

(image 15)

Abmessungen in mm / dimensions in m/ dimensioni in mm / dimensions en mm

Griff /

manico /

grip

poignée

Schraube

/ viti /screw vis

Kappe /

cappuccio /

cap

capot

Beton

cemento

concrete

béton

Dübel

caviglia

wall plug

chevilles

5 INBETRIEBNAHME

5.1 Vor der Inbetriebnahme

Die Sicherheitshinweise und Bedie-

nungsanleitung müssen vor dem Auf-

stellen und der Inbetriebnahme auf-

merksam gelesen werden.

5.2 Erstinbetriebnahme der

Anlage

Vor jeder Inbetriebnahme sind die ört-

lichen Sicherheitsbestimmungen sowie

die Sicherheitshinweise einzuhalten.

Ist das Gerät komplett montiert und

elektrisch angeschlossen, kann das

Gerät in Betrieb genommen werden.

Hinweis

Bevor Sie die uwe

JETSTREAM Anlage in

Betrieb nehmen

drehen Sie den Motor

am Lüfterrad von Hand

mehrmals durch

Keine mangelhafte Anlage in Betrieb

nehmen.

Sicherheitshinweise deutlich sicht-

bar anbringen. Gebrauchsanwei-

sung bereithalten.

Wassertemperatur bis max. 35°C.

5 OPERATION

5.1 Before starting

Safety precautions and operating in-

structions must be carefully read and

observed before setting up and opera-

ting.

5.2. First time operation

Before operating, local safety require-

ments must be met and safety precau-

tions must be observed.

Important note

Before operating the

unit for the first time,

rotate the pump

several times by hand

and in the direction

indicated, using the

ventilating fan.

Do not operate a defective unit. Dis-

play the safety instructions in a

clearly visible manner. The opera-

ting instructions should always be

available.

The water temperature must not ex-

ceed 35°C.

5 INSTRUZIONE PER IL

MONTAGGIO E L’USO

5.1 Prima della messa in funzione

Prima dell’installazione e della messa

in funzione è obbligatorio leggere ed

osservare le istruzioni per la sicurezza

ed il manuale di istruzioni.

5.2 Prima messa in funzione

dell’apparecchio

Prima di ogni messa in funzione, veri-

ficare la conformità con tutte le norme

per la sicurezza e le istruzioni per la

sicurezza.

Se l´apparecchiatura e´ montata e col-

legata correttamente alla rete elettrica

e´possibile mettere in funzione.

Attenzione Importante

Prima di dare corrente

per la prima volta alla

JETSTREAM provare a

far girare a mano il

motore dal lato ventola

per verificare che non

sia bloccato

Indicazioni per il gestore: non avvi-

are impianti difettosi o manomessi.

Esporre i maniera virilmente chiara

le indicazioni di sicurezza. Non gett-

are le istruzioni di uso e manutenzi-

one. Temperatura massima ammes-

sa del acqua 35°C.

5 MISE EN SERVICE

5.1 Avant la mise en service

Les instructions de sécurité et le mode

d’emploi doivent être lus attentivement

avant l’installation et la mise en service

de l’appareil.

5.2 Première mise en service

de l’appareil

Il est impératif d’observer les prescrip-

tions locales de sécurité ainsi que les

instructions de sécurtié avant chaque

mise en service de l’appareil. Une fois

l’appareil monté complètement, le

corps de la pompe remplie d’eau pour

l’amorçage et branchements au circuit

électrique réalisés, l’appareil peut être

mis en service.

Recommandation importante

Avant de mettre en

marche la première

fois ou après un arrêt

de longue durée,

dégommer le moteur

en tournant l’hélice qui

se trouve dans le

capot ventilateur

Ne pas mettre en service une instal-

lation défectueuse. Placer les in-

structions de sécurité bien en vue.

Tenir le mode d’emploi à dispositi-

on. La température de l’eau ne doit

pas dépasser 35°C.

4 MONTAGE DER HALTE-

GRIFFE

Montage Beton (Bild 16)

Griff wie vermaßt verschrauben.

Montage in Betonbecken mit Putz

oder Fliesenauskleidung (Bild 17)

Montage in Stahl- Alu- oder Poly-

esterbecken mit und ohne Hinter-

mauerung bzw. Hinterbeton.

(Bild 18)

4 FITTING INSTRUCTIONS

FOR HANDGRIPS

Mounting Concrete (Fig. 16)

Fix upper end cap to pool wall as

shown.

Fitting in concrete shuttered pools

(Fig. 17)

Fitting in steel, aluminium or

polyester pools (Fig. 18)

4 MONTAGGIO DELLE

MANIGLIE

Montaggio cemento (Fig. 16)

Avvitare i coperchi superiori di brac

cio come misurato.

Montaggio nella vasca di calce-

struzzo con rivestimento di intona-

co oppure piastrelle (Fig. 17)

Montaggio in una vasca di acciaio,

alluminio oppure poliestere con e

senza essere murato o cementato

(Fig. 18)

4 CONSEILS POUR MONTA-

GE DES POIGNÉES DE

SOUTIEN

Montage Béton (image 16)

Montée le poignées comm L‘image

Piscines béton avec carrelage ou

peinture (image 17)

Piscines d’ acier aluminium ou

polyester, sans ou avec un

support de maçonnerie (image 18)

200

305

Düse

nozzle

ugello

buse

16 17 18

Abmessungen in mm

dimensions in mm

dimensioni in mm

dimensions en mm

Platte /

piastre

panel

plaque

Dichtung

guarnizione

in gomma

gasket

joint

Griff /

manico /

grip

poignée

Beckenwand

parete /

pool wall

paroi

Schraube

viti /screw / vis

Kappe /

cappuccio /

cap

capot

Abmessungen in mm

dimensions in mm

dimensioni in mm

dimensions en mm

Abmessungen in mm

dimensions in mm

dimensioni in mm

dimensions en mm

5.3 Start

Zum Schwenken der

Strahldüse Pumpe

abschalten.

Wenn Sie den Pneumatik-Schalter (1)

drücken, wird die Anlage EIN bzw. AUS

geschaltet. Die Strahldüse (2) ist in ei-

nem Winkelbereich von ca. 30° allsei-

tig schwenkbar (Bild 19).

5.4 Strahlstärke

Achtung:

Der Düsenstrahl hat

eine erhebliche

Energie. Strahlstärke

unbedingt regeln!

Wenn Sie den vorderen Düsenkopf (3)

drehen, können Sie die Strahlstärke bis

auf ein Drittel der Maximalstärke redu-

zieren (Bild 19).

5.5 Massage

Achtung!

Drosseln Sie vor dem Massieren un-

bedingt den Strahldruck.

Nicht den vollen Massagestrahl ge-

gen die Weichteile des Körpers rich-

ten.

Zur grossflächigen Massage Strahl-

stärke auf halbe Stärke drosseln.

Zum Aufsetzen und Abnehmen des

Massageschlauches Pumpe ab-

schalten.

Halten Sie zur Punktmassage die

Düse des Massageschlauches unter

Wasser fest in der Hand.

Führen Sie die Düse des Massage-

schlauches mit Abstand über die ge-

wünschte Stelle.

Massageschlauch

Wenn Sie den Massage-

schlauch aufsetzen

oder abnehmen möch-

ten, schalten Sie vorher

die JETSTREAM Anla-

ge aus.

5.3 Starting the unit

Before swivelling the

nozzle, switch off the

pump.

When you press the pneumatic button

(1), this switches the unit ON or OFF.

The nozzle (2) can be swivelled in any

direction within an angle of about 30°

(Fig. 19).

5.4 Strength of the jet

Warning:

The JETSTREAM has

considerable energy,

therefore must be

regulated!

The strength of the jet is reduced by

turning the nozzle head (3) clockwise

(Fig. 19).

5.5 Massage

Warning!

Before massage, you must definite-

ly reduce the jet pressure.

Do not use with full pressure against

soft parts of the body.

For large-area massage, reduce the

strength to half pressure.

In order to attach and detach the

massage fitting switch off the pump.

For local massage, hold the nozzle

of the massage hose firmly in your

hand under water.

Guide the nozzle of the massage

hose over the required places but at

some distance from them.

Massage hose

When you wish to put

the massage hose on

or take it off, you must

first switch off the

JETSTREAM unit.

5.3. Avviamento

Per ruotare l’ugello del

getto, fermare la

pompa.

Quando premete l’interruttore pneu-

matico (1), l’impianto viene MESSO IN

FUNZIONE o, rispettivamente FER-

MATO. L’ugello del getto (2) si può ruo-

tare in tutte le direzioni in un campo

angolare di circa 30 gradi (Fig. 19).

5.4 Potenza del getto

Attenzione! Il getto

prodotto dall’ugello ha

un’ energia considere-

vole. E’ assolutamente

necessario regolare la

potenza del getto!

Ruotando verso destra il regolatore di

getto (3), si diminuisce la forza del get-

to (Fig. 19).

5.5 Massaggio

Attentione!

Prima di massaggiare è assoluta-

mente necessario ridurre la pressi-

one del getto.

Non dirigere il getto del massaggio

a tutta forza contro le parti molli del

corpo.

Per il massaggio su grandi superfi-

ci, ridurre la potenza del getto a

metà.

Per mettere e rimuovere il tubo fles-

sibile del massaggio, fermare la

pompa.

Per il massaggio su punti, tenete

saldamente sott’acqua l’ugello del

tubo flessibile di massaggio Guida-

te l’ugello del tubo di massaggio

sulla zona desiderata ad una certa

distanza.

Tubo flessibile di massaggio

Se volete mettere

oppure togliere il tubo

di massaggio, fermate

in precedenza

l’impianto JET-

STREAM.

5.3 Mise en marche

Arrêter la pompe avant

de faire pivoter la buse

de sorti d’eau.

Pressez le commutateur pneumatique

(1) pour mettre en marche ou arrêter

l’installation.

La buse (2) peut être pivotée dans un

angle d’environ 30 degrés dans toutes

les directions (image 19).

5.4 Puissance du jet

Attention ! Le jet de la

buse produit une

énergie considérable.

Régler impérativement

la puissance du jet!

Vous pouvez réduire la puissance du

jet à un tiers de la puissance maxima-

le en tournant la tête de la buse (3)

(image 19).

5.5 Massage

Attention!

Réduire impérativement la pression

du jet avant tout massage.

Ne pas diriger le jet de massage

dans toute sa puissance sur les par-

ties sensibles du corps.

Réduire de moitié la puissance du

jet pour tout massage grande sur-

face.

Arrêter la pompe avant de fixer ou

de retirer le tuyau de massage.

Pour un massage localisé, veiller à

maintenir la buse du tuyau de mas-

sage bien en main sous l’eau.

Positionner la buse du tuyau de

massage à une certaine distance de

l’endroit souhaité.

Tuyau de massage

Si vous désirez fixer

ou retirer le tuyau de

massage, arrêtez la

pompe JETSTREAM

auparavant.

Stecken Sie den Massageschlauch auf

die Strahldüse (2), und verriegeln Sie

diesen mit Hilfe des verschiebbaren

Rings. Zum Abnehmen des Massage-

schlauches halten Sie den Schlauch

mit einer Hand fest und mit der ande-

ren Hand entriegeln Sie den verschieb-

baren Ring in Richtung Schlauch. Jetzt

können Sie den Schlauch von der

Strahldüse abziehen (Bild 19).

Punktmassage

Für die gezielte Massage von bestimm-

ten Körper- und Muskelpartien verwen-

den Sie den Massageschlauch mit der

kleinen Düse. Dabei halten Sie die

Schlauchdüse unter Wasser fest in der

Hand und führen die Düse mit Abstand

zur gewünschten Stelle.

Rückenmassage

Zur Rückenmassage benutzen Sie die

spezielle Düse in Option, wie der Mas-

sageschlauch ist sie auf der einstell-

baren Düse angebracht.

Stellen Sie sich mit dem Rücken vor

die Düse, und halten Sie sich während

der Massage fest.

Je kürzer der Abstand zwischen Strahl

und Körper ist, desto stärker ist der

Strahl.

Warnung!

Der Düsenstrahl hat

eine erhebliche

Energie. Nicht den

vollen Massagestrahl

gegen die Weichteile

des Körpers richten.

Grossflächige Massage

Stellen Sie sich einfach direkt vor die

Strahldüse, nachdem Sie den Strahl

auf halbe Stärke gedrosselt haben.

Durch den breiten Druckstrahl werden

die Haut, das Gewebe darunter und die

Muskulatur kräftig durchmassiert.

Das fördert die Durchblutung, lockert

und entspannt.

5.6 Gegenstromschwimmen

Stellen Sie die JetStream auf volle

Strahlstärke ein. Die Lage der einstell-

baren Düse muss so sein, dass eine

starke Strömung direkt unterhalb des

Wasserpegels erzeugt wird, ohne gros-

se Oberflächenwirbel zu verursachen.

5.7 Überwintern

Ist die Anlage in ein frostgefährdetes

Becken eingebaut, muss der Wasser-

spiegel bis zur Unterkante der Front-

platte abgesenkt werden. Schliessen

Sie den saugseitigen Schieber und

danach drehen Sie die an der Unter-

seite der Pumpe befindliche Ablass-

schraube aus.

Nach vollständigen

Entleeren die

Ablassschraube nicht

wieder einsetzen

Fit the massage hose onto the nozzle

(2) and lock it in place with the sliding

ring.

To remove the massage hose, hold the

hose tight in one hand and use the

other hand to move the sliding ring to-

wards the hose.

You can now pull the hose off the

nozzle (Fig. 19).

Local massage

For specific massage of particular parts

of the body and muscles, use the mas-

sage hose with the little nozzle.

When doing so, hold the nozzle of the

hose firmly in your hand under water,

and guide the nozzle over the required

place but at some distance from it.

Back massage

Massaging the back by means of the

massage hose without the assistance

of another person is very difficult.

Therefore, use the special nozzle for

back massage; you attach this to the

jet nozzle in the same way as you at-

tach the massage hose. Position

yourself with your back to the nozzle.

The shorter the distance between the

nozzle and your back, the stronger the

massage.

Warning!

The JETSTREAM has

considerable energy.

Do not use with full

pressure against soft

parts of the body.

Surface massage

Reduce the jet to half strength. Simply

position yourself directly in front of the

nozzle. The broad pressure-jet power-

fully massages your skin, the tissue

beneath it, and your muscles.

This promotes the circulation of the

blood, loosens you up and reldxes you.

5.6 Counter current swimming

Select maximum flow and adjust the

nozzle angle so that the water current

flows strongly just below the water sur-

face, with no major turbulence on the

water surface.

5.7 Frost protection

If the unit is installed in a pool where

there is a danger of frost, the water le-

vel has to be reduced to the lowest

point of the front plate.

Close the valve on the suction side,

then unscrew the discharging screw at

the lower side of the pump.

Do not screw the

discharging screw in

again after having

emptied the pump

Inserite il tubo flessibile di massaggio

sull’ugello del getto (2) e bloccate

quest’ultimo, servendovi dell’anello

scorrevole. Per rimuovere il tubo fles-

sibile di massaggio, tenete fermo il tubo

flessibile con una mano e, con l’altra

mano, sbloccate l’anello scorrevole nel-

la direzione del tubo flessibile. A ques-

to punto potete tirare via il tubo flessi-

bile dall’ugello del getto (Fig. 19).

Massaggio su punti

Per il massaggio mirato su determina-

te regioni corporali e muscolari, utiliz-

zate il tubo flessibile di massaggio.

Nel farlo, tenete saldamente in mano

sott’acqua l’ugello del tubo flessibile e

guidate l’ugello, mantenendo una dis-

tanza dalla zona desiderata.

Massaggio del dorso

Massaggiare il dorso mediante il tubo

flessibile di massaggio senza l’aiuto di

un altro è molto complicato. Utilizzate

quindi l’ugello speciale per il massag-

gio del dorso (accessorio speciale non

compreso nella fornitura), che inserite

allo stesso modo come il tubo flessibi-

le di massaggio sull’ugello di massag-

gio. Posizionatevi con il dorso verso

l’ugello. Il massaggio sarà tanto più

forte, quanto minore è la distanza tra

l’ugello ed il dorso.

Attenzione!

Il getto prodotto dall’

ugello ha un’ energia

considerevole.

Non dirigere il getto del

massaggio a tutta forza

contro le parti molli del

corpo.

Massaggio su ampie superfici

Riducete a metà la potenza del getto.

Mettetevi semplicemente davanti

all’ugello del getto. Mediante il largo

getto in pressione, la pelle, i tessuti

sotto la pelle stessa e la muscolatura

vengono massaggiati profondamente

con forza. Ciò favorisce la circolazio-

ne, distende e rilassa.

5.6 Nuotare controcorrente

Scegliete la direzione del getto in modo

da provocare una violenta corrente

nello strato di acqua immediatamente

sotto la superficie, senza che sulla su-

perficie dell’ acqua si manifesti un zam-

pillare eccessivo.

5.7 Istruzioni per l’inverno

Se l’impianto é installato in una vasca

con possibilitá di gelo, il livello

dell’acqua deve essere portato fino al

bordo inferiore della piastra frontale.

Chiudere la valvola dell’aspirazione

dopo aprire al lato inferiore della pom-

pa la vite di scarico.

Avvitare nuovamente

la vite di scarico dopo

lo svuotamento

completo

Introduire le tuyau de massage sur la

buse de jet (2), et la verrouiller au mo-

yen de la bague coulissante. Pour reti-

rer le tuyau de massage, maintenir le

tuyau fermement dans une main et le

déverrouiller en faisant coulisser la

bague dans la direction du tuyau.

Le tuyau peut être maintenant retiré de

la buse d’éjection (image 19).

Massage localisé

Pour un massage localisé de certaines

parties du corps ou certains muscles,

utilisez le tuyau de massage.

Maintenez à cet effet la buse du tuyau

bien en main sous l’eau et positionnez

la buse à une certaine distance de

l’endroit souhaité.

Massage dorsal

Vouloir se masser le dos avec le tuyau

de massage peut être très compliqué

sans l’aide d’une tierce personne.

C’est pourquoi nous vous conseillons

d’utiliser à cet effet la buse spéciale-

ment conçue pour les massages dor-

saux.

Elle se fixe comme le tuyau de massa-

ge sur la buse du jet.

Placez-vous le dos face à la buse. Plus

la distance entre la buse et le dos sera

réduite, plus le massage sera intensif.

Attention!

Le jet de la buse

produit une énergie

considérable.

Ne pas diriger le jet de

massage dans toute sa

puissance sur les par-

ties sensibles du corps.

Massage grande surface

Réduisez la puissance du jet de moi-

tié.

Positionnez-vous directement devant

la buse de sortie d’eau. L’étendue du

jet permet de masser la peau, le tissu

et la musculature avec vigueur.

Cela favorise la circulation du sang,

assouplit et décontracte.

5.6 Nage à contre-courant

Réglez la direction du jet de telle ma-

nière à ce que la couche d’eau située

directement sous la surface soit prise

dans un courant fort, sans que la sur-

face de l’eau montre un bouillonnement

trop intense.

5.7 Hivernage

Si le JETSTREAM risque les effets du

gel, il est conseillé de descendre le ni-

veau d’ eau de la piscine juste en des-

sous l’aspiration.

Ouvrez les deux vannes et enlevez

l’ecrou de vidange à la partie basse de

la pompe.

Ne pas remettre

l’écrou après la

vidange

5.8 Wiederinbetriebnahme

Zur Wiederinbetriebnahme Ablass-

schraube wieder eindrehen, Schieber

öffnen und das Becken füllen.

Pumpe vor dem Einschalten von Hand

am Lüfterflügel des Motors in der an-

gezeigten Drehrichtung einige Male

durchdrehen.

6 WARTUNG

Gerät vom Netz

trennen!

Das Gerät immer nur in einwandfrei-

em Zustand betreiben.

Auf regelmässige Wartung und

Überprüfung der technischen

Einrichtungen achten.

Bei Reparatur- bzw. Wiederinbe-

triebnahmetätigkeiten sind zusätzli-

che Massnahmen, wie Abschran-

kung gegen den Zutritt Unbefugter

unbedingt notwendig.

Es dürfen nur autorisierte Personen

an dem Gerät arbeiten.

Es ist jede Arbeitsweise zu unterlas-

sen, die die Sicherheit an dem Ge-

rät beeinträchtigt.

Beziehen Sie immer nur Original-Er-

satzteile über Ihren Händler oder die

Fa. uwe.

6.1 Beschädigte Netzleitung

Achtung Gefährliche

Spannung!

Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie

durch den Hersteller oder seinen Kun-

dendienst oder eine ähnlich qualifizier-

te Person ersetzt werden, um Gefähr-

dungen zu vermeiden.

6.2 Reinigung

Reinigen Sie die Edelstahlblenden in

regelmäßigen Abständen mit einem

weichen Tuch um Ablagerungen vor-

zubeugen.

6.3 Ersatzteile

Es dürfen nur Original Ersatzteile ver-

wendet werden, oder Teile die den

Spezifikationen der Firma

uwe JetStream GmbH entsprechen.

Eine detaillierte Ersatzteilliste ist bei

uwe JetStream GmbH auf Anfrage er-

hältlich.

6.4 Lebensdauer

Bei Betrieb der Anlage entsprechend

den Anweisungen dieser Anleitung

werden Sie viele Jahre Freude an die-

ser Anlage haben.

5.8 Re-starting operation

Before putting into operation again,

screw in the discharging screw, open

valves and fill the pool.

Before switching on, rotate the pump

by hand several times at the ventilla-

ting fan in the direction shown.

6 MANTENANCE

Disconnect unit from

the mains!

Operate the unit only if it is in

perfect condition.

Have it regularly checked and se-

viced.

When repairing or re-starting ope-

ration , ensure that no tampering by

unauthorized persons has occured.

The unit is only to be serviced by

authorized persons.

Do not conduct any work which

might impair the safety of the unit.

Use original spares from your dea-

ler or uwe GmbH.

6.1 Damaged power line

Attention hazardous

voltage!

If the mains cord is damaged, it must

be replaced by the manufacturer or its

service agent or a similarly qualified

person in order to avoid hazards.

6.2 Cleaning

Use a soft cloth to clean the stainless

steel blinds on a regular basis to pre-

vent debirs.

6.3 Replacement parts

It may be used only original spare parts

or parts which meet the specifications

of the company uwe JetStream GmbH.

A detailed list of spare parts is availab-

le from uwe JetStream GmbH upon

request.

6.4 Lifetime

When operating the system in accor-

dance with the instructions in this gui-

de, you would have many years of ple-

asure from this facility.

5.8 Rimessa

Per la rimessa in funzione avvitare la

vite di scarico, aprire la valvola e riem-

pire la vasca.

Girare a mano la pompa alla ventola

del motore alcune volte in direzione

indicata.

6 MANUTENZIONE

Separare

l’apparecchio della

rete!

Operare l’apparecchio solamente in

condizione perfetta.

Fare attentzione ad una manutenzi-

one e ad un controllo regolare

dell’attrezzatura tecnica.

In caso di lavori di riparazione risp.

rimessa in servizio bisogna neces-

sariamente prendere dei provvedi-

menti supplementare,come per

esempio l’installazione di uno sbar-

ramento per evitare un accesso di

non addetti.

Solamente le persone autorizzate

hanno il diritto di lavorare alla mac-

china.

Qualsiasi modo di lavorazione influ-

enzando la sicurezza della macchi-

na deve essere omesso.

Fornirsi solamente dei pezzi di ri-

cambio originale tramite il Vostro

commerciante o della ditta uwe.

6.1 Linea elettrica danneggiata

Attenzione tensione

pericolosa!

Se il cavo di alimentazione fosse

danneggiato, dovrà essere sostituito,

al fine di evitare rischi causati dal pro-

duttore o dal suo rappresentante o da

una persona qualificata.

6.2 Pulizia

Pulire con un panno morbido per evi-

tare che l'acciaio inossidabile copre

periodicamente per rimuovere i depo-

siti.

6.3 Pezzi di ricambio

Può essere usato pezzi di ricambio o

solo parti originali che soddisfano le

specifiche della società

uwe JetStream GmbH.

Un elenco dettagliato dei pezzi di ri-

cambio è disponibile presso Uwe Jet-

Stream GmbH.

6.4 La vita

Quando si utilizza il sistema secondo

le istruzioni contenute in questa guida,

si avrebbe molti anni di piacere da

questa struttura.

5.8 Remise en service

Remise en service: Révisser l’écrou en

partie basse de la pompe. Laisser les

vannes ouvertes et remonter le niveau

du bassin. Faites tourner la pompe à

la main par un tournevis dans les ailet-

tes du ventilateur afin de la „dégom-

mer“ éventuellement. Mettre en route

électriquement ensuite.

6 ENTRIEN

Déconnecter l’appareil

du secteur!

L’appareil ne doit être utilisé que

lorsqu’il se trouve en parfait état.

Veiller à ce que la maintenance et la

vérification des installations techni-

ques soient effectuées régulière-

ment.

En cas de réparation ou de remise

en service, il est impératif de prend-

re certaines mesures supplémentai-

res, comme par exemple l’interdic-

tion d’accès aux personnes non au-

torisées.

Seuls les personnes autorisées à cet

effet ont le droit d’ef-fectuer des tra-

vaux sur l’appareil.

Toute opération préjudiciable à la

sécurité de l’appareil doit être évi-

tée.

Utiliser uniquement les pièces de re-

change d’origine distribuées par

votre revendeur ou la société uwe.

6.1 Ligne électrique endommagé

Attention Tension

dangereuse!

Si le câble est endommagé, il doit être

remplacé par le fabricant ou son agent

de service ou une personne qualifiée

afin d’éviter les risques.

6.2 Nettoyage

Nettoyer les plaques en inox régulière-

ment avec un chiffon doux pour préve-

nir la formation de dépôts.

6.3 pièces de rechange

Il peut être utilisé que des pièces de

rechange d’origine ou des pièces qui

répondent aux spécifications de

l’entreprise Uwe JetStream GmbH.

Une liste détaillée des pièces de re-

change est disponible à partir de uwe

JetStream GmbH.

6.4 La vie

Lors du fonctionnement du système

conformément aux instructions de ce

guide, vous auriez de nombreuses an-

nées de plaisir de cette installation.

7 AN DEN ELEKTRO-

INSTALLATEUR

Hinweise zum Anschluss der stati-

onären Schwimmbeckenpumpe Jet-

Stream MIRO und JetStream MIRO

für Drehstrom 3N ~ 400 V 50 Hz.

Es geht um Ihre Sicherheit!

Führen Sie deshalb die

Anschlussarbeiten

sorgsam nach den

Bestimmungen DIN

VDE 0100 Teil 702 aus.

Halten Sie unbedingt

die Sicherheitshinwei-

se und die Anforde-

rungen der Normgeber

ein.

Alle Arbeiten an den stationären

Schwimmbeckenpumpen dürfen nur

durch von der Fa. uwe autorisierten

Firmen oder durch geschulte Elektro-

fachkräfte durchgeführt werden.

Die DIN VDE und zutreffenden Unfall-

verhütungsvorschriften sind bei Arbei-

ten mit Spannung zu beachten.

Wichtige Hinweise!

1 Anschluss an die Haus-

installation

Für den Netzanschluss zum Steuer-

kasten und Motor sind bei 3N ~ 400 V

50 Hz (Drehstrom) ein Leitungsquer-

schnitt von mindestens 5 G 2,5 qmm

Cu erforderlich (Leitungslänge beach-

ten).

Zur Netztrennung muss ein bauseitiger

Hauptschalter mit 3 mm Kontaktöff-

nung vorgesehen werden.

2 Schutzmassnahmen

Das Aggregat ist gegen zu hohe Be-

rührungsspannung durch Schutzer-

dung DIN VDE 0100 Teil 702, sowie

durch Vorschaltung eines Fehlerstrom-

Schutzschalters FI ≤30 mA zu si-

chern.

3 Absicherung

Bei 400 V: Schmelzsicherungen 16 A

(träge) oder 16 A K- Sicherungsauto-

maten. Leitungslänge bzw. Span-

nungsabfall beachten.

Bei 230 V: (Einphasig) Schmelzsiche-

rungen 20 A (träge) oder 16 A K- Si-

cherungsautomaten. Leitungslänge

bzw. Spannungsabfall beachten.

4 Leistungsaufnahme

Die Leistungsaufnahme des Pumpen-

aggregats beträgt maximal bei einer

Nennspannung von 400 V 3N AC

50 Hz bei der Anlage:

MIRO2 3,5 kW.

MIRO 1,7 kW bzw. 3,2 kW

(1N PE~230 V 50 Hz)

7 INFORMATION FOR THE

ELECTRICIAN

Notes about connection of the pool

pumps JETSTREAM MIRO and Jet-

Stream MIRO for three-phase

3 N ~ 400 V 50 Hz.

This concerns your safety!

Perform all work

carefully in accordance

with the regulations

EN-60335-2-41.

All safety instructions

and requirements

stated by the

standards authorities

must be observed.

All work on the pool pump may be per-

formed only by firms authorized by uwe

GmbH, or by trained electrical experts.

The EN regulations and the relevant

accident prevention regulations must

be observed in all work where volta-

ge is concerned.

Important notes!

1 Connection to the

indoor/domestic wiring

For the connection of the 3N ~ 400 V

50 Hz (three-phase) electrical supply

to the control panel and motor, a con-

ductor cross-section of at least

5 x 2.5 mm² CU is necessary (pay at-

tention to the length of the cable).

An all-pole isolating switch with 3 mm

contact must be provided in the mains

cable.

2 Safety precautions

To prevent shock-hazard voltage, the

unit must be made safe by protective

grounding as per EN-60335-2-41 and

by installing a 30 mA earth leakage

circuit breaker (R.C.C.B.). Furthermo-

re, the motor must be connected as

per EN-60335-2-41 to the potential

equalisation system.

3 Fusing

For 400 V: 16 A slow-blow fuses, or

16 A automatic circuit-breakers. Pay

attention to cable length and voltage

drop.

For 230 V: (Monophase) 20 A slow-

blow fuses, or 16 A automatic circuit-

breakers. Pay attention to cable length

and voltage drop.

4 Power consumption

The maximum power consumption of

the pump units at a nominal voltage of

400 V 3N AC 50 Hz is as follows:

MIRO2 3,5 kW.

MIRO 1,7 kW or 3,2 kW

(1N PE~230 V 50 Hz)

7 A L’ATTENTION DE

L’ELECTRICIEN

Remarques concernant le branche-

ment des pompes uwe Jetstream

MIRO et JetStream MIRO pour

courant triphasé 3N ~ 400 V 50 Hz.

Il en va de votre sécurité!

Effectuez tous les tra-

vaux en respectant at-

tentivement le prescrip-

tions DIN VDE 0100 par-

tie 702 et les normes

C 15.100.

Respectez impérative-

ment les instructions de

sécurité et les prescrip-

tions des différentes

normes en vigueur.

Seuls des électriciens spécialisés sont

autorisés à effectuer des travaux sur

les pompes uwe Jetstream.

Les normes en vigueur, les normes

DIN VDE et UTE ainsi que les instruc-

tions de prévention applicables contre

les accidents sont à respecter lors de

travaux sous tension.

Remarques importan-

tes!

1 Branchement sur

l’installation intérieure

Le branchement sur secteur du boîtier

de commande et du moteur nécessi-

tent, pour 3N ~ 400 V 50 Hz (courant

alternatif), un câble d’un diamètre mi-

nimal de 5 G 2,5 mm2CU (respecter

la longueur du conducteur).

Un interrupteur-sectionneur omnipolai-

re doit être prévu sur le réseau.

2 Mesures de précaution

Le groupe moto-pompe doit être pro-

tégé contre une tension de contact trop

importante au moyen d’une mise à terre

de protection conforme à la norme

DIN VDE 0100 partie 702 et UTE, ain-

si que par le montage en amont d’un

interrupteur différentiel FI ≤ 30 mA.

3 Fusibles

400 V : fusibles 16 A (à action retar-

dée) ou 16 AK - coupe-circuits auto-

matiques.

230 V : (Monophasé) fusibles 20 A

(à action retardée) ou 16 AK - coupe-

circuits automatiques.

4 Puissance absorbée

Le groupe moto-pompe Pour une ten-

sion nominale de 400 V 3N AC 50 Hz

de une puissance:

MIRO2 3,5 kW

MIRO 1,7 kW ou 3,2 kW

(1N PE~230 V 50 Hz)

7 PER IL ELETTRICISTA

Avvertenze per la connessione del-

la pompa piscina stazionaria Jet-

Stream MIRO e JetStream MIRO per

corrente trifase 3N ~ 400 V 50 Hz.

Si tratta di Vostra sicurezza!

Eseguite le operazioni

di allacciamento con

cura in conformità alle

norme DIN VDE 0100

parte 702. E’ assoluta-

mente necessario

attenersi alle istruzioni

per la sicurezza ed ai

requisiti posti dell’ente

che emette le norme.

Tutti i lavori sulle pompe fisse delle pis-

cine possono essere eseguiti solo da

ditte autorizzate dalla ditta uwe e da

parte di elettricisti specializzati, che

hanno ricevuto l’addestramento. Quan-

do si lavora con della tensione occorre

osservare le norme DIN VDE e le nor-

me antinfortunistiche pertinenti.

Indicazioni importanti!

1 Connessione al impianto

domestico

Per la connessione alla rete della cus-

todia di comando ed il motore ci serve

per 3N ~ 400 V 50 Hz (corrente trifa-

se) una sezione trasversale del con-

dotto di min. 5 G 2,5 mm² (osservare

la lunghezza del condotto). Per la se-

parazione della rete bisogna installare

in cantiere un interruttore principale con

3 mm d’apertura di contatto.

2 Misure preventive

Il aggregato va protetto contro una ten-

sione di contatto troppo elevata medi-

ante un collegamento a terra di prote-

zione DIN VDE 0100 pezzo 702, come

pure mettendo a monte un interruttore

di sicurezza per correnti di guasto

FI≤30 mA.

3 Protezione

Per 400 V: Fusibile 16 A (inerte) o 16A

valvola-K. Osservare la lunghezza del

condotto risp. l’abbassamento di cor-

rente.

Per 230 V: (Monofase) Fusibile 20 A

(inerte) o 16A valvola-K.

Osservare la lunghezza del condotto

risp. l’abbassamento di corrente.

4 Assorbimento di prestazione

L’assorbimento di prestazione del ag-

gregato della pompa è max. 3,5 kW per

la MIRO con una tensione nominale di

400 V 3N AC 50 Hz:

MIRO2 3,5 kW.

MIRO 1,7 kW cioè 3,2 kW

(1N PE~230 V 50 Hz)

5 Motorschutz

Achtung

Im Steuerkasten sind die erforderlichen

Schalt- und Sicherheitselemente unter-

gebracht, so dass sich ein weiterer Mo-

torschutz erübrigt.

Kontrollieren Sie bitte, ob das Über-

stromrelais auf den entsprechenden

Motor-Nennstrom eingestellt ist.

6 Drehrichtung

Prüfen Sie die Drehrichtung.

Beachten Sie hierzu den Drehrich-

tungspfeil an der Pumpe.

Zur Drehrichtungsprüfung im Trocken-

lauf Pumpe nur kurz einschalten, um

die Gleitringdichtung vor Schaden zu

bewahren.

Bei falscher Drehrichtung ist die Strö-

mungsgeschwindigkeit wesentlich ge-

ringer, ausserdem nimmt der Antriebs-

motor einen höheren Strom auf, so

dass das Überstromrelais ansprechen

kann.

Ist die Drehrichtung falsch, sind zwei

Aussenleiter der Netzzuleitung durch

einen Elektrofachmann zu tauschen.

7 Montage des Steuerkastens

Steuerkasten in einem trockenen

Raum an einer Innenwand und höher

als der Wasserspiegel anbringen.

Führen Sie die Leitungen durch die

Stopfbuchse in den Steuerkasten.

Ziehen Sie die Stopfbuchse gut an, und

füllen Sie den verbleibenden Raum

zwischen Stopfbuchse und Leitung mit

einem dauerelastischen Kitt.

Schrauben gut

anziehen

Muss der Steuerkasten aus baulichen

Gegebenheiten an einer Aussenwand,

einem Schwimmbad-Umgang oder in

einem Schacht montiert werden, müs-

sen zwischen Wand und Steuerkasten

die beiliegenden Abstandsstücke an-

gebracht werden.

So wird eine Kältebrücke vermieden.

Schaltpläne siehe Seite 21 bis 23.

5 Motor protection

Important!

The necessary switching and safety

elements are accommodated in the

control panel, and so there is no need

for any additional motor protection.

Please check whether the overcurrent

relay is adjusted to suit the rated cur-

rent of the motor.

6 Direction of rotation

Please check the direction of rotati-

on.

To do this, observe the direction-of-

rotation arrow on the pump.

To check the direction of rotation in the

dry-running state, switch the pump on

for 2 - 3 seconds only, in order to pre-

vent damage to the rotating mechani-

cal seal.

If the direction of rotation is wrong is

much lower and the drive motor takes

a higher current, which may trip the

overcurrent relay. If the direction of ro-

tation is wrong, two phase-wires of the

mains cable should be interchanged by

an electrical expert.

7 Installing the control panel

Install the control panel in a dry envi-

ronment, if on an internal wall and abo-

ve waterlevel.

Lead the cable into the control panel

through the gland. Adapt the cut-out

type sealing ring to suit the diameter of

the cable. Tighten the gland securely,

and fill the remaining space between

the gland and the cable with perma-

nently elastic filling compound. Secure

the cover of the control panel with the

screws.

Tighten the screws

securely

If, because of the structural features of

the building, the control panel has to

be installed on an external wall, in a

gallery behind the wall of the pool, or

in a manhole, the spacers supplied

must be installed between the wall and

the control panel.

In this way, a cold-conducting path is

avoided.

Wiring diagrams see page

21 to 23

5 Protection du moteur

Attention!

Les éléments de circuit et de sécurité

nécessaires se trouvent dans le boî-

tier de commande, une protection sup-

plémentaire du moteur est ainsi inuti-

le. Vérifiez si le relais de surcharge

thermique est réglé sur le courant no-

minal du moteur correspondant.

6 Sens de rotation

Vérifiez le sens de rotation. Observez

à cet effet la flèche indiquant le sens

de rotation qui se trouve sur la pompe.

En cas de vérification à sec du sens

de rotation, faites tourner la pompe 2 à

3 secondes seulement pour ne pas

endommager la garniture mécanique.

Si le sens de rotation est incorrect, la

vitesse d’écoulement est sensiblement

inférieure et le moteur de commande

capte un courant plus important, ce qui

permet au relais de surcharge ther-

mique de se déclencher. Si le sens de

rotation est incorrect, il convient de fai-

re permuter par un électricien deux

conducteurs de phase sur le réseau

d’alimentation de la pompe.

7 Montage du coffret électrique

Apposer le coffret électrique dans un

endroit sec, sur un mur intérieur, et

supérieurement comme la surface de

l’eau. Introduisez les câbles dans le

coffret électrique à travers les presse-

étoupe. Ajustez la bague d’étanchéité

au diamètre du câble. Serrez bien les

presse-étoupe et remplissez l’espace

restant entre les presse-étoupe et le

câble avec du mastic à élasticité per-

manente. Fixez le couvercle du coffret

électrique avec les vis.

Bien serrer les vis

Si, pour des raisons de construction,

le coffret électrique doit être monté sur

une paroi extérieure, dans le pourtour

d’un bassin ou dans une cuve, les en-

tretoises livrées avec l’appareil doivent

être apposées entre le mur et le coffret

électrique.

Ceci permet d’éviter un pont thermique.

Attention! Le coffret ne doit pas être

posé directement contre le mur!

Plan électrique voir page 21 à 23

5 Protezione di motore

Attenzione!

Gli elementi di comando et di sicurez-

za sono installati nella custodia di co-

mando, per rendere inutile un altra pro-

tezione del motore.

Verificare se il relé di corrente elevato

è regolato sul corrente nominale del

motore.

6 Direzione di rotazione

Esaminare la direzione di rotazione.

Osservare la freccia della direzione di

rotazione sulla pompa.

Per verificare la direzione di rotazione

in corsa asciutta, accendere la pompa

solamente brevemente, per protegge-

re la guarnizione di eventuali danni.

In caso di direzione di rotazione sbag-

liata, la velocità di corrente è molto più

bassa, inoltre il motore d’azionamento

assorbe più di corrente, per poter di

conseguenza fare reagire il relé di cor-

rente elevato.

Se la direzione di rotazione è sbaglia-

ta, bisogna far cambiare da un elettri-

cista I due condotti esterni

d’alimentazione di rete.

7 Montaggio della custodia di

comando

Installare la custodia di comando in un

locale asciutto ad un muro interno e più

alto che il livello d’acqua.

Guidare i condotti attraverso la scato-

la a stoppa nella custodia di comando.

Serrare la scatola a stoppa per bene e

riempire lo spazio rimanente tra scato-

la a stoppa e condotto con un mastice

continuativo elastico.

Avvitare per bene le

vite

Se la custodia di comando deve esse-

re installata per ragioni costruttive ad

un muro esterno, in un andito della pis-

cina oppure in un pozzo, bisogna in-

stallare i pezzi di distanza qui uniti, tra

muro e custodia di comando.

Cosi, si può evitare un ponte di fred-

dezza.

Piano elettrico, vedere pagina

21 al 23
