Johnson 3X User manual

I
GB
Ventilatore multifunzione, a piantana, da tavolo e
da parete
ISTRUZIONI D’USO
3X
Multifunction standing fan, wall fan, table fan and
stand fan.
INSTRUCTIONS FOR USE

2
AVVERTENZE GENERALI
Conservate con cura il presente manuale
e leggetene attentamente le avvertenze;
esse forniscono importanti indicazioni riguar-
danti la sicurezza, l’uso immediato e futuro
dell’apparecchio.
ATTENZIONE: L’apparecchio può essere utiliz-
zato da bambini di 8 anni in su e da persone le
cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o
di conoscenza, se esse hanno potuto benefi-
ciare, attraverso l’intermediazione di una per-
sona responsabile della loro sicurezza, di una
sorveglianza o di istruzioni riguardanti l’uso
dell’apparecchio in modo sicuro e se ne hanno
compreso i pericoli. I bambini non devono gio-
care con l’apparecchio.
La pulizia e la manutenzione non deve essere
fatta dai bambini senza la supervisione di un
adulto.
Mantenere l’apparecchio e il suo cavo fuori
dalla portata dei bambini con meno di 8 anni
Questo apparecchio, adatto solo per uso do-
mestico e non professionale, dovrà essere de-
stinato solo all’uso per il quale è stato espres-
samente concepito.
Ogni altro uso è da considerarsi improprio e
I

3
pericoloso. Il costruttore non può essere con-
siderato responsabile per eventuali danni de-
rivanti da usi impropri, errati ed irragionevoli.
L’installazione dovrà essere effettuata secon-
do le prescrizioni del costruttore. Una errata
installazione può causare danni a persone,
animali, cose, il costruttore non può esserne
ritenuto responsabile. La sicurezza delle ap-
parecchiature elettriche è garantita solo se
queste sono collegate ad un impianto elettri-
co provvisto di idonea messa a terra secondo
quanto stabilito dagli attuali standard vigenti
in materia di sicurezza elettrica.
Gli elementi dell’imballaggio (sacchetti in pla-
stica, chiodi, polistirolo espanso, ecc.) non de-
vono essere lasciati alla portata di bambini o
incapaci in quanto rappresentano potenziali
fonti di pericolo.
Prima di collegare l’apparecchio accertarsi che
i dati di targa siano rispondenti a quelli della
rete di distribuzione elettrica.
In caso di incompatibilità tra la presa e la spina
rivolgersi a personale qualificato per le neces-
sarie operazioni di adeguamento. Non utiliz-
zare adattatori, prese multiple e/o prolunghe.
Qualora il loro uso si rendesse indispensabile
utilizzare esclusivamente materiale conforme
alle vigenti norme di sicurezza ed avente i re-
quisiti di compatibilità con apparecchio e rete

4
di distribuzione elettrica.
Utilizzando l’apparecchio per la prima volta,
assicurarsi di aver tolto ogni etichetta o foglio
di protezione, tranne quelle relative ai dati tec-
nici dell’apparecchio o quelle recanti informa-
zioni del prodotto.
Non usare l’apparecchio se non funziona cor-
rettamente o se sembra danneggiato, control-
lare che il cavo di alimentazione elettrica sia in
buono stato; in caso di dubbio rivolgersi ad un
centro di assistenza tecnica autorizzato.
Se l’apparecchio è dotato di prese d’aria, as-
sicurarsi che non vengano mai occluse nem-
meno parzialmente, e che non venga inserito
alcun tipo di oggetto.
L’uso di qualsiasi apparecchio elettrico com-
porta l’osservanza di alcune regole fondamen-
tali ed in particolare:
ATTENZIONE: Non immergere o bagnare l’ap-
parecchio; non usarlo vicino ad acqua, in va-
sca, nel lavello o in prossimità di altro reci-
piente con liquidi.
Nel caso l’apparecchio dovesse cadere acciden-
talmente in acqua NON cercare di recuperarlo
ma innanzitutto togliere immediatamente la
spina dalla presa di corrente. Successivamen-
te portarlo in un centro assistenza qualificato
per i necessari controlli.
Non toccare l’apparecchio con mani bagnate o

5
umide. Non usare l’apparecchio a piedi nudi.
Non tirare l’apparecchio o il cavo per staccare
la spina dalla presa.
Non infilare alcun utensile o le dita fra le ma-
glie della griglia di protezione della ventola.
Durante l’uso, l’apparecchio deve essere lon-
tano da qualsiasi oggetto o sostanza infiam-
mabile od esplosiva.
Non lasciare l’apparecchio esposto ad agenti
atmosferici (pioggia, gelo, sole, ecc.).
Scollegare la spina dalla presa di corren-
te quando l’apparecchio non viene utilizzato
e prima di effettuare qualsiasi operazione di
pulizia o manutenzione.
Il cavo di alimentazione deve essere srotolato
per tutta la sua lunghezza al fine di evitarne il
surriscaldamento.
Il cavo di alimentazione non deve essere avvi-
cinato a fonti di calore e/o superfici taglienti.
In caso di cavo di alimentazione danneggiato,
provvedere alla sostituzione che deve essere
effettuata da un centro assistenza tecnica au-
torizzato.
In caso di guasto e/o cattivo funzionamento
spegnere l’apparecchio e rivolgersi ad un cen-
tro di assistenza tecnica autorizzato.
Eventuali manomissioni o interventi effettuati
da personale non qualificato fanno decadere i
diritti di garanzia.

6
Per pulire l’apparecchio usare solo un panno
morbido e non abrasivo.
Quando l’apparecchio, risulta inutilizzabile e
si desidera eliminarlo, asportarne i cavi e smal-
tirlo presso un ente qualificato al fine di non
contaminare l’ambiente.
Verificare periodicamente il buono stato
dell’apparecchio e dei componenti; in caso di
dubbio rivolgersi ad un centro assistenza au-
torizzato.
Non tirare il cavo di alimentazione per sposta-
re l’apparecchio.
L’utilizzatore non deve lasciare l’apparecchio
senza sorveglianza quando è collegato alla ali-
mentazione.
Non utilizzare l’apparecchio se non funziona
regolarmente o se appare danneggiato; in caso
di dubbio rivolgersi a personale qualificato.
E’ assolutamente vietato smontare o riparare
l’apparecchio per pericolo di shock elettrico;
se necessario rivolgersi al rivenditore o ad un
centro di assistenza autorizzato.
L’apparecchio non deve essere fatto funziona-
re con dei temporizzatori esterni o altri dispo-
sitivi separati di controllo remoto.
La spina del cavo di alimentazione, in quanto
utilizzata come dispositivo di disconnessione,
deve essere sempre facilmente raggiungibile.
L’apparecchio deve essere utilizzato e posizio-

7
nato su di una superficie liscia, piana e stabile.
L’apparecchio non deve essere usato dopo una
caduta se danneggiato.
Utilizzare l’apparecchio solo con gli accessori
forniti in dotazione, per non compromettere la
sicurezza di impiego.
Non coprire in alcun modo il dispositivo quan-
do in funzione.
Utilizzare l’apparecchio solo in posizione ver-
ticale.
Avviare sempre l’apparecchio con il regolatore
di velocità nella posizione di minimo e poi sce-
gliere quella desiderata.
Non posizionare il ventilatore in ambienti mol-
to umidi.
Non alimentare il dispositivo senza averlo pri-
ma correttamente assemblato, seguendo le
istruzioni del presente manuale.
Posizionare il ventilatore ad una adeguata di-
stanza da oggetti o pareti circostanti in modo
tale che il suo funzionamento non possa esse-
re causa di danni accidentali.
Non lasciare l’apparecchio incustodito per lun-
ghi periodi durante il funzionamento.
Non rimanere esposti per lunghi periodi al
flusso d’aria generato dall’apparecchio in fun-
zione, può provocare danni alla salute.
Se il ventilatore deve essere immagazzinato
per lungo tempo e non usato regolarmente,

8
riporlo nel suo imballo originale e metterlo in
un luogo secco ed asciutto. Quando lo si usa
per la prima volta dopo un lungo periodo di
inutilizzo, controllare che il ventilatore sia pu-
lito e che la ventola giri liberamente (a disposi-
tivo non alimentato) senza alcun freno.
• Se nel prodotto vi sono parti in vetro, queste non sono coperte da garanzia.
ATTENZIONE:
Le parti in plastica del prodotto non sono coperte da garanzia.
ATTENZIONE:
I danni del cavo di alimentazione, derivanti dall’usura non sono coperti da garanzia;
l’eventuale riparazione sarà pertanto a carico del proprietario.
ATTENZIONE:
Se si rendesse necessario portare o spedire l’apparecchio al centro assistenza autoriz-
zato, si raccomanda di pulirlo accuratamente in tutte le sue parti.
Se l’apparecchio risultasse anche minimamente sporco o incrostato o presentasse
depositi calcarei, depositi di polvere o altro; esternamente o internamente: per motivi
igenico-sanitari, il centro assistenza respingerà l’apparecchio stesso senza
visionarlo.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma deve essere portato nel punto
di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.
Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare
potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare
da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul rici-
claggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimen-
to rifiuti o il negozio in cui è stato acquistato il prodotto.

9

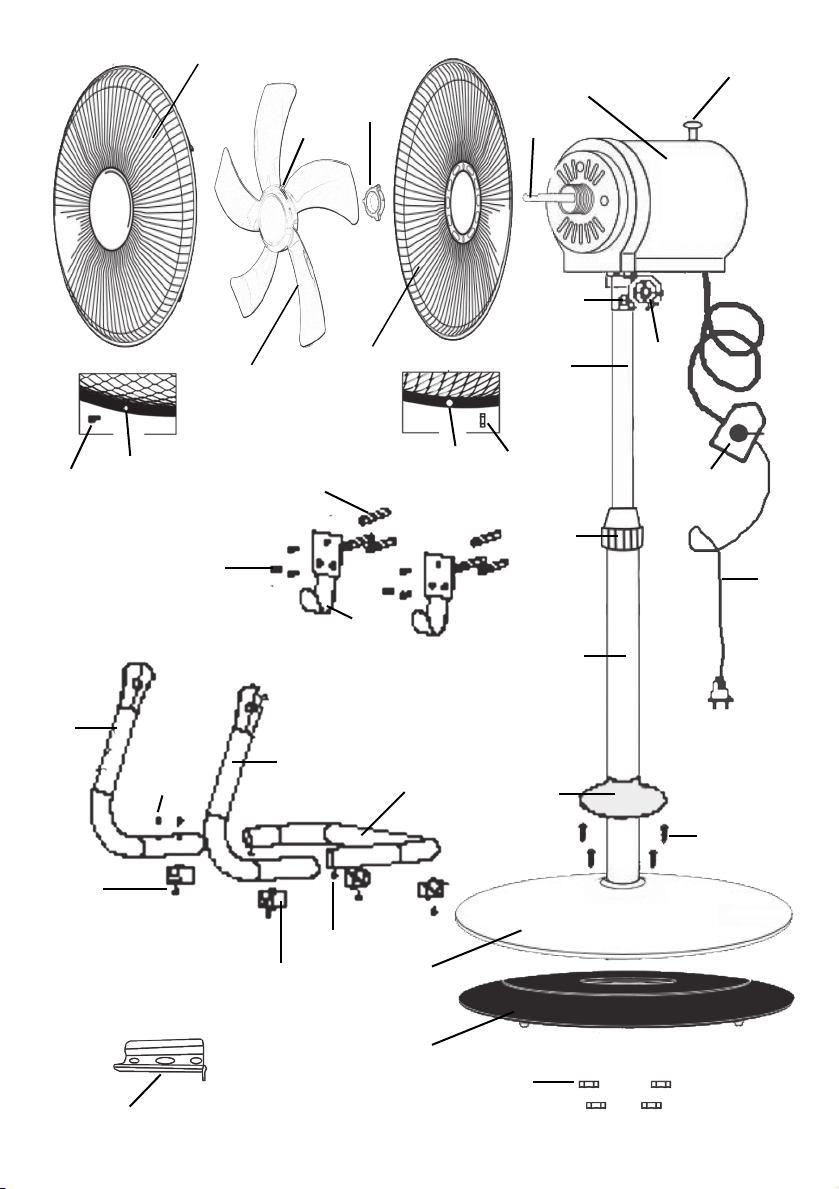

Componenti
A Griglia anteriore
B Ventola
C Ghiera blocca griglia posteriore
D Griglia posteriore
E Corpo motore
F Selettore oscillazione
G Selettore velocità
H Cavo con spina
I Tubo allungabile
J Ghiera regola altezza
K Tubo base
L Copertura viti base
M Vite e dado per bloccaggio motore
in modalità da tavolo a da parete
N Base
O Viti e dadi per fissaggio base
P Viti per tasselli
Q Tasselli
R Ganci per fissaggio a muro
S Base per uso da tavolo e da muro
S1 Tubo centrale base
S2 Tubo destro base
S3 Tubo sinistro base
T Viti fissaggio piedini in plastica
U Piedini in plastica
V Vite con dado per fissaggio griglie
W Vite blocca motore (fig.2)
X Vite blocca ventola (fig.4)
Y Peso stabilizztore
Z Supporto aggancio interruttore (fig.6-
10)
AA Viti autofilettanti fissaggio supporto
interruttore su corpo motore (fig.6)
BB Fori per fissaggio griglie
CC Albero motore
Bullone
acciaio
6 MA X 25
Qty. 4
6 MA
Qty. 4
Dado
Vite
4 X 8
Qty. 2
Bullone
acciaio
4 MA X 10
Qty. 8
Bullone
acciaio
2 MA X 10
Qty. 1
2 MA
Qty. 1
Dado
Qty. 2
Ganci
Qty.2
Supporti
Qty.4
Piedini in plastica
O. viti e dadi per
fissaggio base
T. viti per montaggio base,
piedini e supporto ag-
gancio interruttore (Z)
V. vite e dado per fissaggio
griglie
AA . viti autofilettanti
per fissaggio
griglie
P. viti per tasselli
Q. tasselli
Vite
Qty. 6
Tassello
Qty. 6
U. piedini in plastica Z. supporti aggancio
interruttore
R. ganci per fissaggio
a muro
autofilettante
220-240V 50Hz 85W
Climate class T
Video dimostrativo

10
A
B
C
D
EF
G
H
I
J
K
L
M
N
O
P
Q
R
S1
T
U
V
Z
X
Y
W
BB
O
S2
S3
V
BB
T
T
CC

11

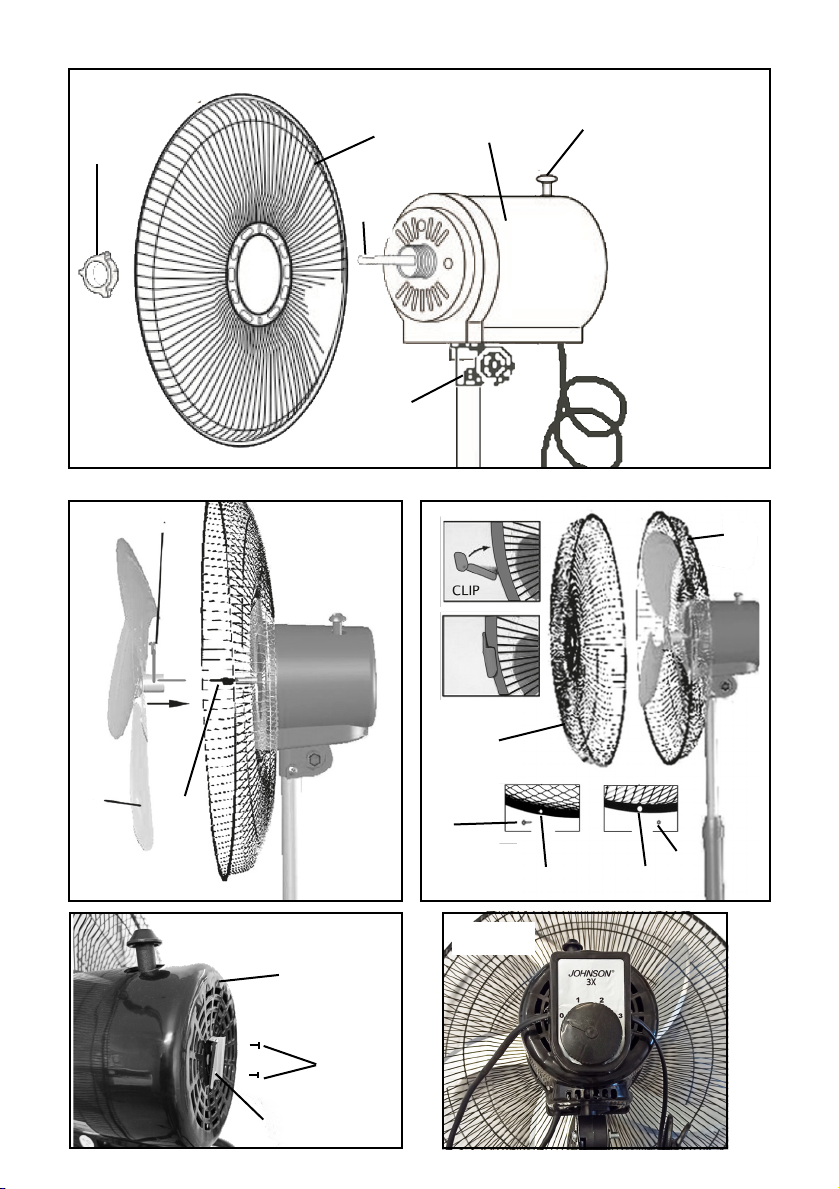

MONTAGGIO VENTILATORE A PIANTANA
1- Inserire il tubo base (K) nel foro della base (N) e nel peso stabilizzatore (Y). Fare
coincidere i fori di riferimento, inserire le 4 viti (O), posizionare i dadi (O) ed avvitare
saldamente. Svitare la ghiera (J) del tubo base (K) ed infilare la copertura viti base (L),
posizionarla correttamente e riavvitare la ghiera (J) sul tubo base (K). dopo averla posi-
zionata all’altezza desiderata. Figura 1- 2
2- Alla sommità del tubo allungabile (I) posizionare il corpo motore (E) fissandolo con la
vite di riferimento (W) Figura 2
3- Svitare la ghiera (C).Posizionare la griglia posteriore (D) sul corpo motore (E) assicu-
randosi che la maniglia sia rivolta verso l’alto.
Rispettare il corretto inserimento, e bloccare riavvitando la ghiera (C). Figura 3
4- Fissare la ventola (B) sull’albero motore (CC) con la vite (X).
Attenzione: la vite (X) deve essere avvitata in corrispondenza della sede piatta ricavata
sull’albero motore (CC) e rivolta verso l’interno dell’apparecchio. Figura 4
5- Posizionare la griglia anteriore (A) sulla griglia posteriore (D), allineando i piccoli fori
(BB) situati nella parte inferiore delle griglie.
Inserire nei fori (BB) la vite (V) avvitandola al suo dado (V) e chiudere con le clips blocca
griglie. Figura 5
6- E’ possibile fissare sul retro del corpo motore (E) il supporto aggancio interruttore (Z)
Posizionarlo allineando i fori del supporto (Z) con quelli posti sul retro del corpo motore
(E) ed avvitare con le 2 viti (AA).
Attenzione: la linguetta del supporto deve essere rivolta verso l’alto dell’apparecchio.
Figura 6-7.
L
O
N
K
O
Fig. 1
Fig. 2

12
Fig. 3
Fig. 4
Fig. 5
C
W
ED F
A
B
CC
X
CC
D
V
BB BB
V
Fig. 6 Fig. 7
E
Z
AA

13
MONTAGGIO VENTILATORE DA TAVOLO
7- Assemblare i tubi della base (S) innestandoli l’uno nell’altro, posizionare il tubo cen-
trale (S1) con i fori rivolti verso il basso ed inserire nel suo lato destro il tubo (S2) S2 è
il tubo con i fori per fissare il supporto aggancio interruttore (Z), ed avvitare con la vite
(T).
Inserire nel lato sinistro il tubo (S3) ed avvitare con la vite (T). Fig.8
8- Utilizzando la vite e il dado (M) fissare il corpo motore al basamento (S) Fig.9.
Per l’assemblaggio del corpo motore (E), della griglia posteriore (D), della ventola (B) e
della griglia anteriore (A) vedere i punti 3-4-5. Fig.3-4-5
E’ possibile fissare sulla base del ventilatore (S) il supporto aggancio interruttore (Z).
Allineare i fori del supporto (Z) con quelli della base (S) con la sua linguetta rivolta verso
la parte posteriore dell’apparecchio e avvitare con le 2 viti (T). Fig.10-11 Per una corretta
inclinazione del gruppo motore (E) sulla base (S), assicurarsi che la linguetta (DD) del
corpo motore (E) sia alloggiata nella sede (1) della base (S). Fig.11.
S1 S3
S2
T
M
M
S
T
Fig. 8 Fig. 9
S
S
Z
T
G
Fig. 10
Fig. 11
DD
1 2

14
MONTAGGIO VENTILATORE A PARETE
10- Assemblare il corpo motore (E), la griglia posteriore (D), la ventola (B), la griglia an-
teriore (A), la base (S) come descritto nel paragrafo precedente (montaggio ventilatore
da tavolo).

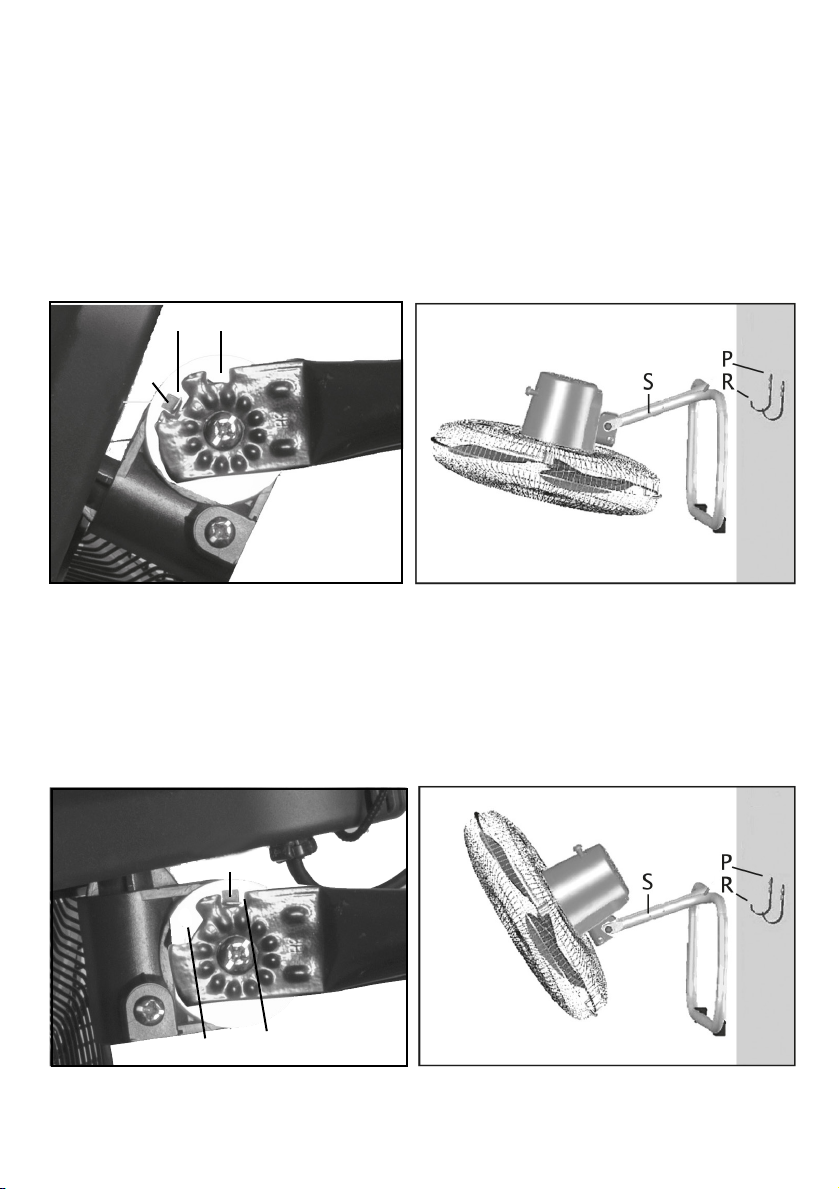

11- Scegliere l’inclinazione desiderata del gruppo motore (E) sulla base (S):
Posizione 1: assicurarsi che la linguetta (DD) del corpo motore (E) sia alloggiata nella
sede (1) della base (S) come da figura 12, per un flusso d’aria diretto verso il basso.
Fig. 13
Posizione 2:
Assicurarsi che la linguetta (DD) del corpo motore (E) sia alloggiata nella sede (2) della
base (S) come da fig.14, per un flusso d’aria meno diretto verso il basso. Fig.15.
Fig. 12
DD
1 2
Fig. 13
Fig. 14 Fig. 15
1 2
DD

15
ISTRUZIONI PER L’USO
Una volta che il ventilatore è stato completamente assemblato in una delle tre configu-
razioni, inserire la spina in una presa di corrente idonea a riceverla.
Per avviare la ventilazione ruotare il selettore (G) su 1 – 2 o 3 corrispondenti alle 3 velo-
cità di rotazione della ventola.
1: flusso aria debole
2: flusso aria medio
3: flusso aria forte
Per interrompere la ventilazione posizionare su 0 il selettore (G).
Per fare oscillare la ventilazione (rotazione da un lato all’altro), spingere verso il basso il
selettore oscillazione (F) posto sulla parte superiore del corpo motore (E). Pe interrom-
pere l’oscillazione estrarre il selettore oscillazione (F) verso l’alto.
Nell’uso a piantana per regolare l’altezza della ventilazione, allentare la ghiera (J),
estrarre il tubo allungabile (I) fino al raggiungimento dell’altezza desiderata e bloccare
nuovamente la ghiera (J).
PULIZIA
Spegnere e scollegare l’alimentazione elettrica prima di montare, smontare o pulire
l’apparecchio.
Mantenere le prese dell’aria sul retro del corpo libere da polvere o lanuggine. Utiliz-
zando un aspirapolvere, se necessario, per rimuovere lo sporco. Non entrare mai con
nessun oggetto od attrezzo nelle griglie per rimuovere la lanuggine.
Il corpo del ventilatore può essere pulito con un panno umido o una spugna. Evitare che
acqua o altri liquidi penetrino nell’apparecchio.
ATTENZIONE: non utilizzare detergenti aggressivi, detergenti chimici o solventi. potreb-
bero danneggiare la finitura dell’apparecchio.
60,72
79,81
0,76
0,42
63,93
3,46
26,01

16
GENERAL SAFETY REQUIREMENTS
Carefully read the requirements in this
manual an keep in a safe piace. lt contains im-
portant instructions an the safety, use and fu-
ture of your appliance.
ATTENTION: The appliance can be used by
children aged 8 and over and by people whose
physical, sensory or mental capacities are redu-
ced, or with a lack of experience or knowledge,
if they have been able to benefit, through the
intermediation of a responsible person. their
safety, supervision or instructions regarding
the safe use of the appliance and if they un-
derstand the dangers. Children must not play
with the appliance.
Cleaning and maintenance should not be done
by children without adult supervision.
Keep the appliance and its cable out of the
reach of children under the age of 8
This appliance, suitable only for domestic and
non-professional use, must only be used for
the use for which it was expressly designed.
Any other use is to be considered improper and
dangerous. The manufacturer cannot be held
responsible for any damage resulting from im-
proper, incorrect and unreasonable use.
The installation must be carried out according
GB

17
to the manufacturer’s requirements. Incorrect
installation can cause damage to people, ani-
mals, things, the manufacturer cannot be held
responsible. The safety of electrical equipment
is guaranteed only if they are connected to an
electrical system equipped with suitable groun-
ding in accordance with the current standards
in force on electrical safety.
The packaging elements (plastic bags, nails,
expanded polystyrene, etc.) must not be left
within reach of children or incapable ones as
they represent potential sources of danger.
Before connecting the appliance, make sure
that the data on the plate correspond to those
of the electrical distribution network.
In case of incompatibility between the socket
and the plug, contact qualified personnel for
the necessary adjustments. Do not use adap-
ters, multiple sockets and / or extensions. If
their use is essential, use only material com-
pliant with current safety standards and having
the requirements for compatibility with the ap-
pliance and the electrical distribution network.
Using the appliance for the first time, make
sure that you have removed all labels or pro-
tective sheets, except those relating to the
technical data of the appliance or those bea-
ring product information.
Do not use the appliance if it does not work

18
properly or if it appears damaged, check that
the power supply cable is in good condition; in
case of doubt, contact an authorized technical
assistance center.
If the appliance is equipped with air vents,
make sure that they are never blocked, even
partially, and that no type of object is inserted.
The use of any electrical appliance implies the
observance of some fundamental rules and in
particular:
ATTENTION: Do not immerse or wet the devi-
ce; do not use it near water, in tubs, sinks or
near other containers with liquids.
Should the appliance accidentally fall into wa-
ter, DO NOT try to recover it but first remove
the plug from the socket immediately.
Then take it to a qualified service center for
the necessary checks.
Do not touch the appliance with wet or damp
hands. Do not use the appliance with bare feet.
Do not pull the appliance or the cable to remo-
ve the plug from the socket.
Do not insert any tools or fingers between the
meshes of the fan protection grille.
During use, the appliance must be away from
any flammable or explosive object or substan-
ce.
Do not leave the appliance exposed to atmo-
spheric agents (rain, frost, sun, etc.).

19
Disconnect the plug from the socket when the
appliance is not in use and before carrying out
any cleaning or maintenance.
The power cable must be unrolled along its
entire length in order to avoid overheating.
The power cable must not be placed near heat
sources and / or sharp surfaces. If the power
cable is damaged, replace it, which must be
carried out by an authorized technical assi-
stance center.
In case of breakdown and / or malfunction,
turn off the appliance and contact an authori-
zed technical assistance center.
Any tampering or interventions carried out by
unqualified personnel will invalidate the war-
ranty rights.
To clean the device, use only a soft, non-abra-
sive cloth.
When the device is unusable and you want to
eliminate it, remove the cables and dispose of
it at a qualified entity in order not to contami-
nate the environment.
Periodically check the good condition of the
device and components; if in doubt, contact
an authorized service center.
Do not pull the power cable to move the ap-
pliance.
The user must not leave the appliance unsu-
pervised when it is connected to the power

20
supply.
Do not use the appliance if it does not work
properly or if it appears damaged; if in doubt,
contact qualified personnel.
It is absolutely forbidden to disassemble or re-
pair the appliance due to the danger of electric
shock; if necessary, contact the retailer or an
authorized service center.
The appliance must not be operated with
external timers or other separate remote con-
trol devices.
The plug of the power supply cable, as it is
used as a disconnecting device, must always
be easily accessible.
The device must be used and placed on a smo-
oth, flat and stable surface.
The appliance must not be used after a fall if
damaged.
Use the appliance only with the accessories
supplied, so as not to compromise the safety
of use.
Do not cover the device in any way when it is
in use.
Use the appliance only in a vertical position.
Always start the appliance with the speed re-
gulator in the minimum position and then cho-
ose the desired one.
Do not place the fan in very humid envi-
ronments.
