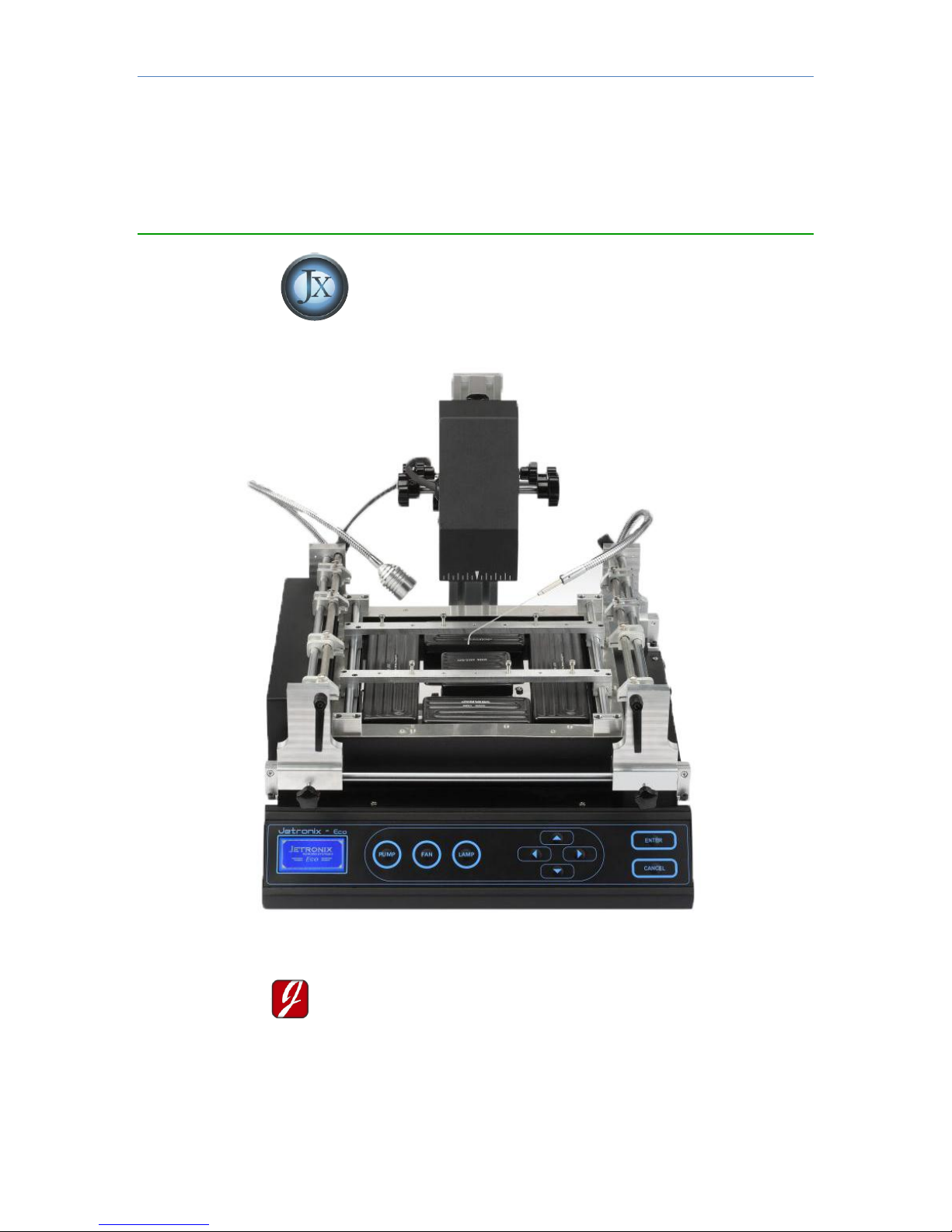

JOVY Systems Jetronix-Eco Troubleshooting guide

Quick Start Up Guide
Jetronix-Eco
Jovy Systems® Limited

Quick Start Up Guide Jetronix-Eco
2
Jovy Systems® Limited
Table of contents:
English version………………….…………………………………..……………….. 3
French version …………………..……………………………………………………10
Spanish version ………………………………………………………………..…….17
German version …………………………..………………………………………….24
Chinese version………………………………………………………………….……32
Russian Version …………………………..…………………………………….……39
Arabic version …………………………..………………………………………….…47
Contact us……………………………………………………………………………….54

Quick Start Up Guide Jetronix-Eco
3
Jovy Systems® Limited
Jetronix-Eco Machine operating
quick start up guide
Introduction:
This Quick start up helps you to work the machine in short steps and
does not replace the operational Manual.
Contents:
1) Settings
2) Process Profile Parameters
a) Create process Profile
b) Save process profile
c) Run a Process Profile.
d) Delete a specific Process Profile
e) Erase all profiles in machine memory
3) Software Installation Steps
4) Connecting the Machine to Software
5) Process Profile stages Setting and Parameters
6) Process Profile Sample
------------------------------------------------------------------------------------------------------
1-Settings

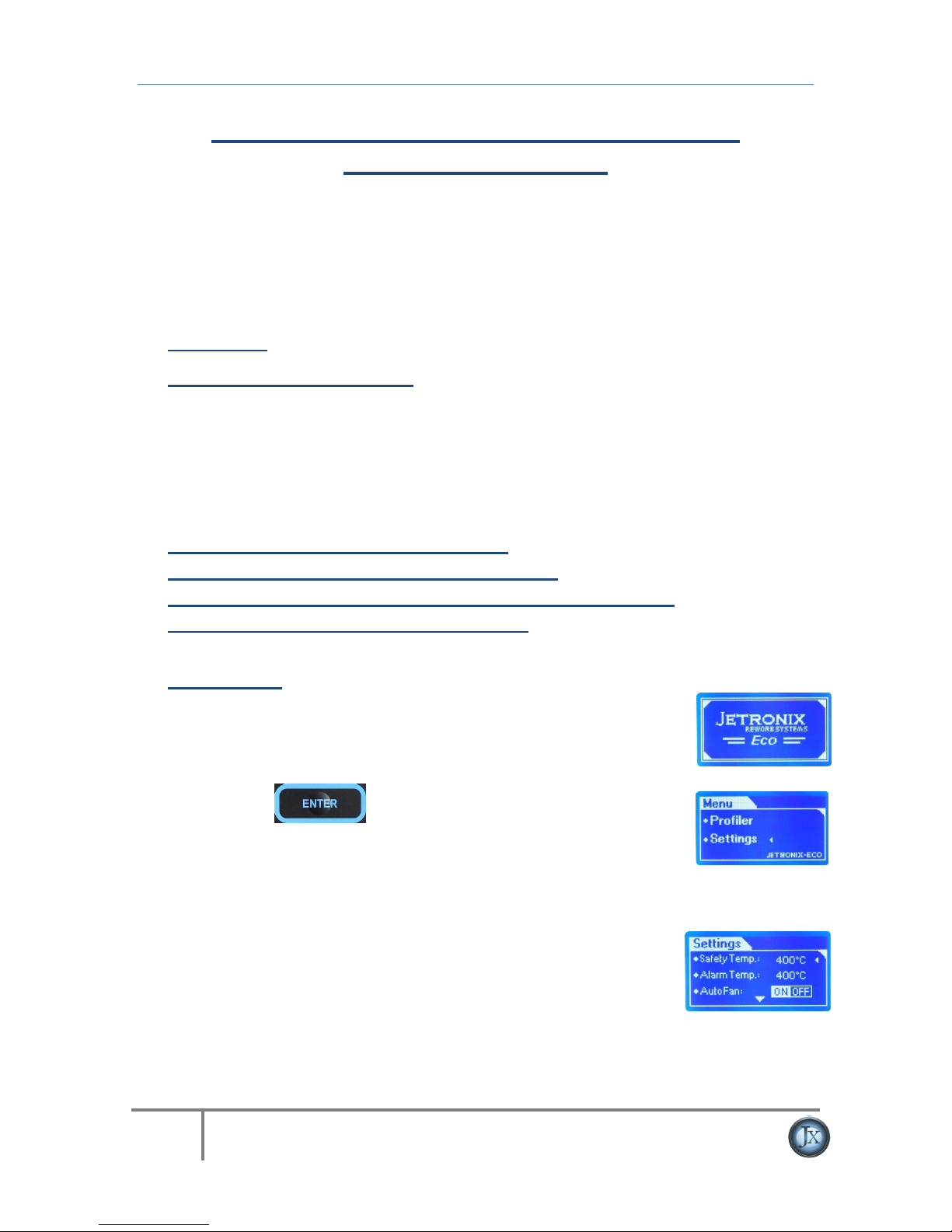

Connect the machine to power source and switch on
the machine, the welcome screen will be displayed.
Settings Menu press.
Safety set point, at this temperature value all heaters
will turn off and the cooling fan will turn on.
Auto Fan, ON to run the fan after process Profile
ends. OFF to run the fan
Alarm set point, at this temperature value the
machine buzzer will start working, as audible
warning.

Quick Start Up Guide Jetronix-Eco
4
Jovy Systems® Limited

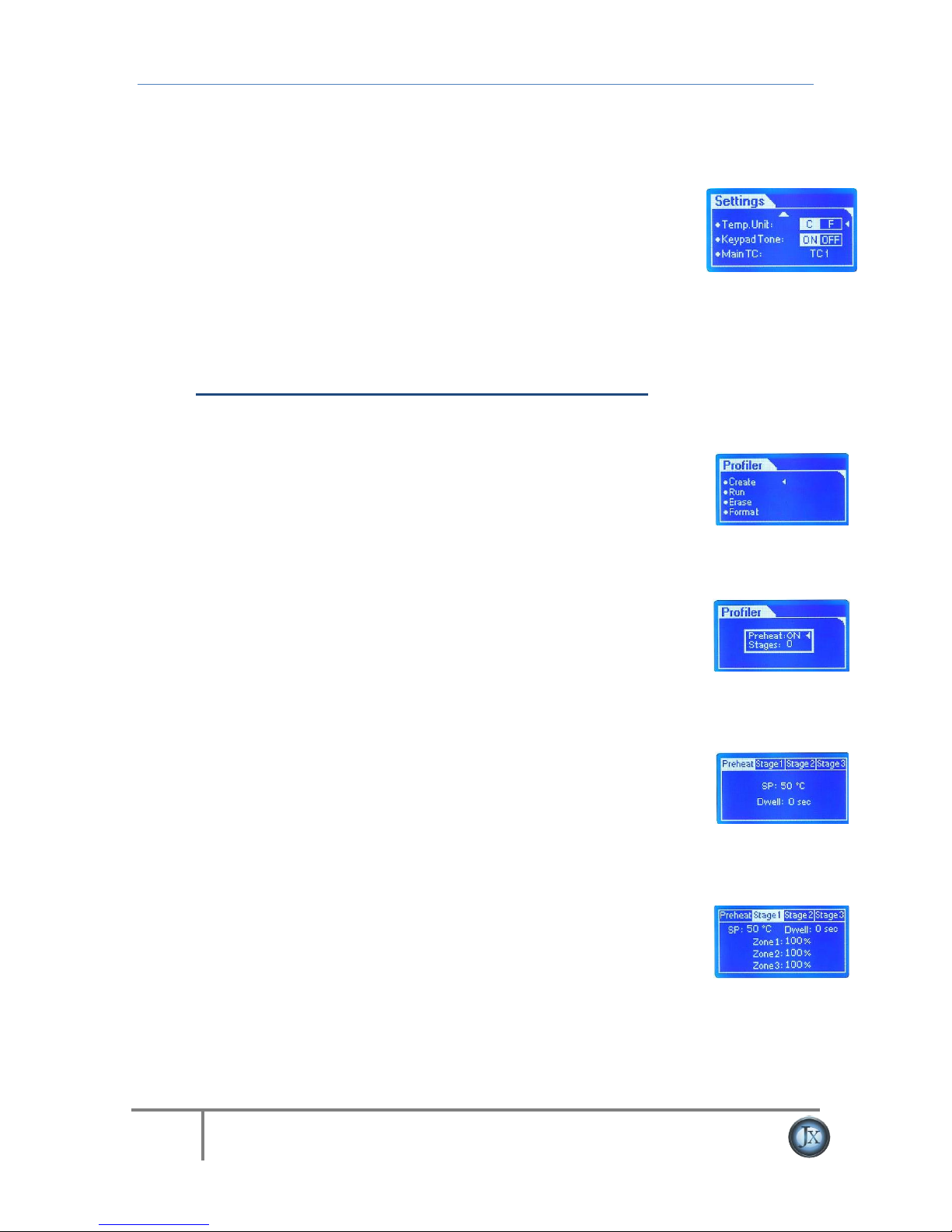

Temperature Unit, to set temperature reading display
in °C or °F.
Keypad Tone, On to activate audible sound with each
press at any key pad button. OFF to deactivate the
audible sound.
TC1 is the default Main Thermocouple reading –Built
in machine thermocouple, to choose the optional
thermocouple as main TC, choose TC2
2-Process Profile Parameters
a. Create process Profile
From Main Menu choose Profiler and press Enter.
Then, create a profile
Jetronix-Eco Process Profile divided into optional 1 to
4 stages; user can create a process profile of at least
1 stage. Preheat stage is preprogramed and heaters
power predefined, while the other user define the
hearts power for each zone.
The required inputs for pre heat stage is the stage
ends temperature and dwell time needed at this
temperature
The rest of stages the process profile parameter
includes more inputs for each heating zone power
setting. In the main tab use the Right and Left
buttons for stages parameter inputs or to review the
stage parameters.
To set a stage’s parameter press Up or Down button to the
parameter location change the input value (increase) by press Right
button (decrease) by press Left button.

Quick Start Up Guide Jetronix-Eco
5
Jovy Systems® Limited
-Stage ends temperature value .
-Time in ends temperature (Dwell time) .
-Upper heater power Level from (0% to 100%) .
-Middle heater power Level from (0% to 100%) .
-Side heaters power Level from (0% to 100%) .
b. Save process profile
After input the process profile parameters save the
profile in the machine memory (Memory can save up
to 50 profiles). Press enter and choose Save profile.
The Process Profile will be numbered according to the
available empty profile number in the machine
memory.
Write a Name for each Process Profile, choose from
letters (A to Z) or Numbers (0 to 9) , the Name is 5
digits length.
c. Run a Process Profile
Run a Process Profile just after create new one (the
Process Profile could not be saved after running) by
chose Run instead of Save or
Run a Saved Process Profile saved in machine Memory
The Process Profile parameters will be displayed to
ensure the settings before running the chosen profile.
The Running Process window displays the temperature
and stage status (the stage running will be in
converted color). The Thermocouple readings display
the attached thermocouples (TC1, TC2 or both).The
Process profile time is displayed in seconds.

Quick Start Up Guide Jetronix-Eco
6
Jovy Systems® Limited

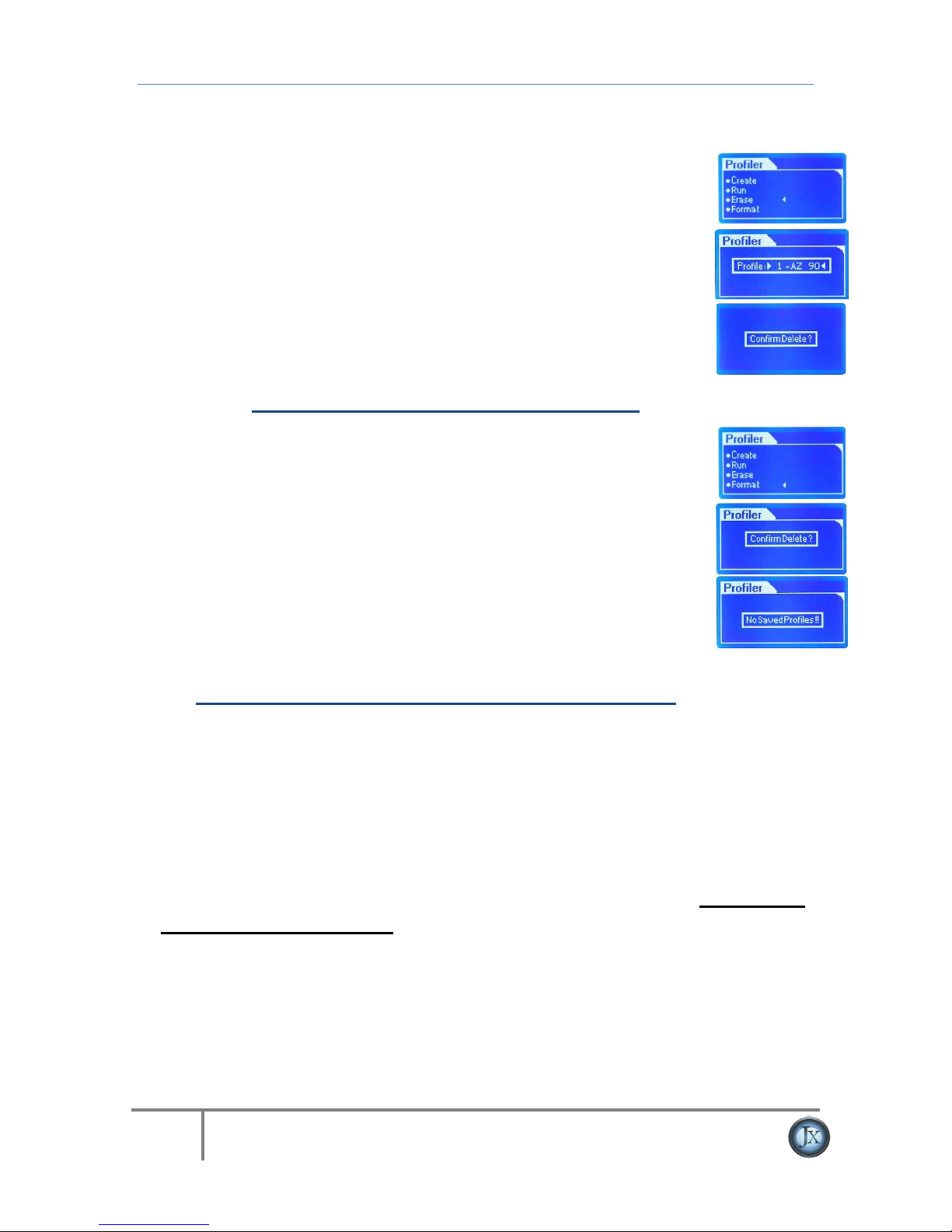

d. Delete a specific Process Profile
Delete specified one Process Profile from the
machine memory by chose Erase
chose the profile number
confirm Delete
e. Delete a specific Process Profile
Delete all Process Profiles saved in machine
memory in one step by chose Format
confirm Delete
A message will be displayed that no profiles saved
after this step done.
3-Software Installation Steps
1. Run the CD with the machine package. Open folder additional OS
components and Run two files. Restart your computer after
successful installation.
oMicrosoft .NET Framework 3.5 Redistributable Package
oMicrosoft Visual C++ Runtime 2008 Redistributable
2. Install the Software package, the file in Software Suite (un-
compressed) folder. Right click choose Run as Administrator
Windows vista or later versions.
3. Open Jetronix file location, C:\Program Files (x86)\Jetronix Rework
Systems\Jetronix Suite, Right click on Jetronix application file,

Quick Start Up Guide Jetronix-Eco
7
Jovy Systems® Limited
right click properties then compatibility and chose run this
program as administrator , then Apply.
4. Run the USB driver executable file and connect switched on
Jetronix USB cable to a PC, the drivers should be detected
automatically. Jetronix LCD shows USB connected. If the USB not
detected automatically, choose to install the driver files manually.
The driver source files in the CD folder named –USB driver source
file.
4-Connecting the Machine to Software

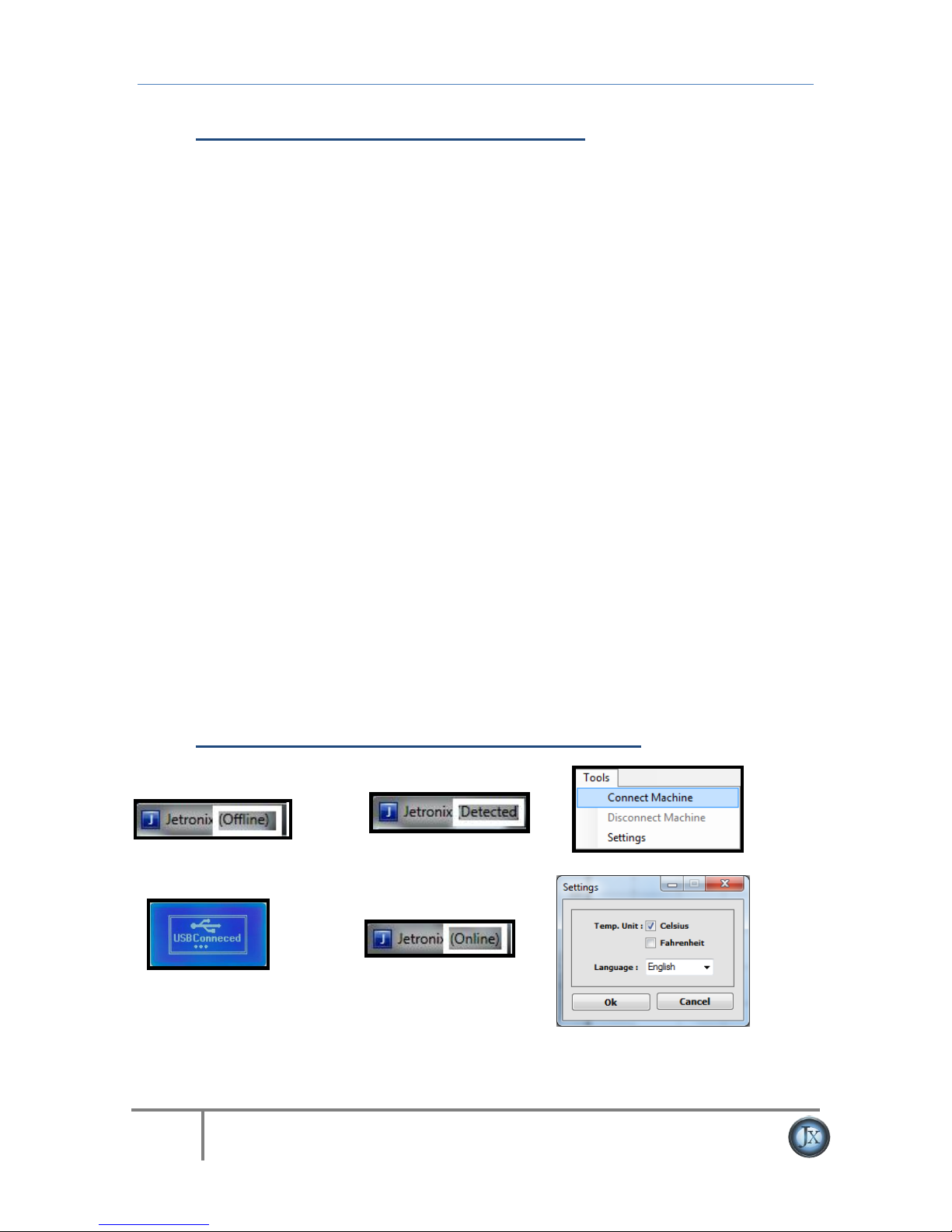

1. Run Jetronix Suite, the machine status on software will be
2. Connect switched on Jetronix to PC and when connection
established the status on Software shows, USB connected.
3. Click Tools to connect the machine.
4. If the connection successful, the machine LCD shows and
Machine status over the Software shows.
5. Choose the Software settings, from Tools then settings.
Define the temperature scale unit °C/°F and Software
language (only English available in the first release).

Quick Start Up Guide Jetronix-Eco
8
Jovy Systems® Limited
5-Process Profile stages Setting and Parameters
- Process profile stages settings
- Parameters
- Option after finish settings
1. Choose a Name to the process profile
2. Choose how many stages (Controlled Preheating, 1, 2 or 3) are
required according to the application. You must fill in stages in
sequence otherwise; stage window will not be active.
3. Set the stage’s end temperature value.
4. If Dwell time is required according to application type in each
stage, set a number of seconds from 0 to 99.
5. Set the Heaters power level (from 0% to 100%) for each
heating zone in each stage, or .
6. After complete all the process profile parameters you have
three options:
a. Run the profile by pressing Start process
b. Save the profile to the PC
c. Save the profile to the Machine memory

Quick Start Up Guide Jetronix-Eco
9
Jovy Systems® Limited
6-Process Profile
- Profile from machine memory, from PC or just
parameters for one time use.
- Process stages options

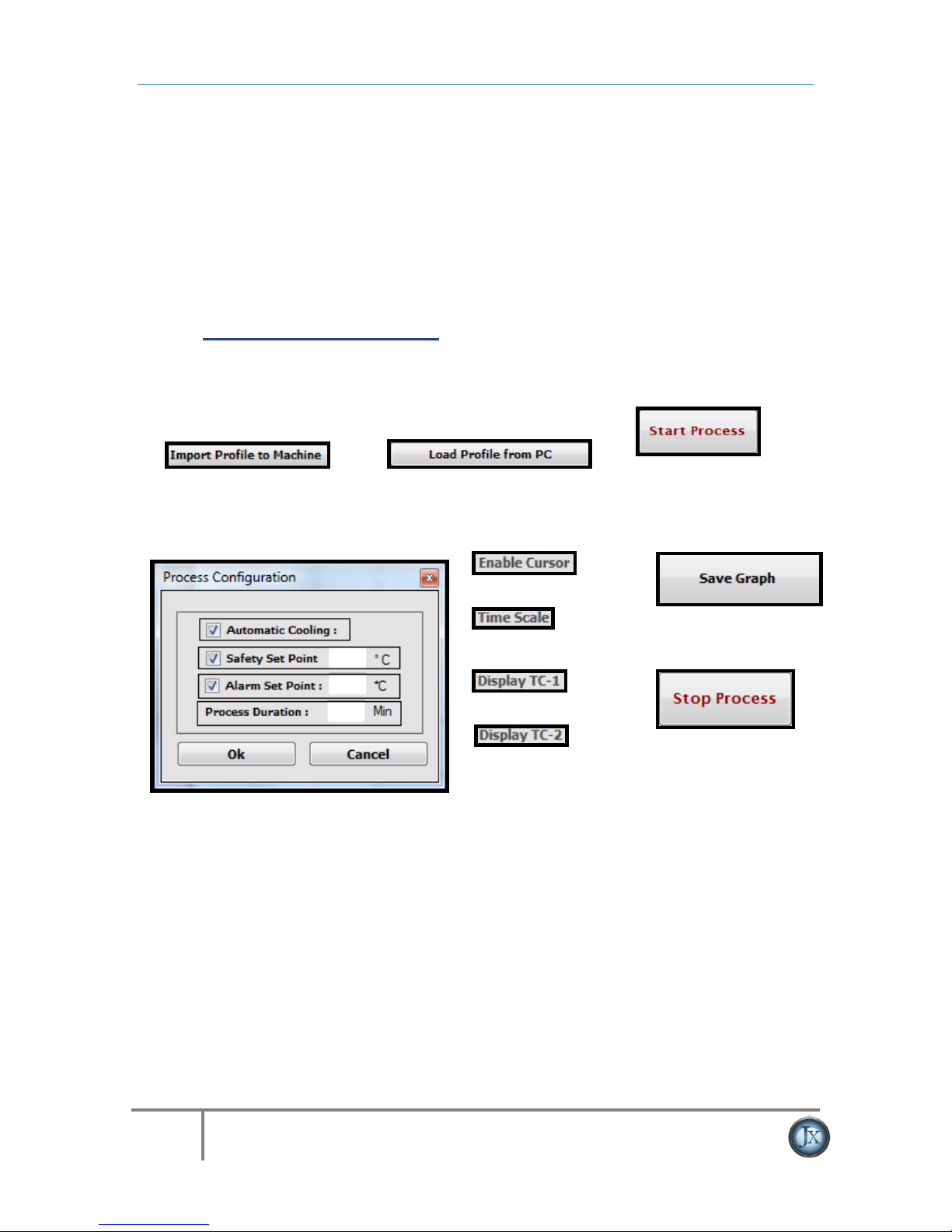

1. Press Start process and set up the process configuration then
press OK.
2. Set the Process Graph Parameters. Enable Time to
Temperature indicator, Time Scale in minutes or seconds and
number of thermocouples to be displayed .
3. The Process Profile ends when the last stage complete
(Thermocouple reading value is equal to the last stage set
temperature and its dwell time passed), or by pressing Stop.
4. The Process Profile Graph could be saved during the process
running or after the process ends by pressing.

Quick Start Up Guide Jetronix-Eco
10
Jovy Systems® Limited
Guide de démarrage de fonctionnement
de la "Jetronix-Eco"
Introduction:
Ce guide de démarrage vous aidera à utiliser la machine dans des
étapes courtes et simples. Il ne remplace pas le manuel essentiel
opérationnel.
Contents:
1) Réglages
2) Paramètres des profils
a. Créer un profil
b. Sauvegarde de profil
c. Exécuter un profil
d. Supprimer un profil spécifique
e. Supprimer tout profiles en 1 seule fois
3) Etapes d'installation du logiciel
4) Connexion de la Machine au logiciel
5) Réglages et paramètres des phases des Profils
6) Exemple du processus d'un profil
-----------------------------------------------
1) Réglages

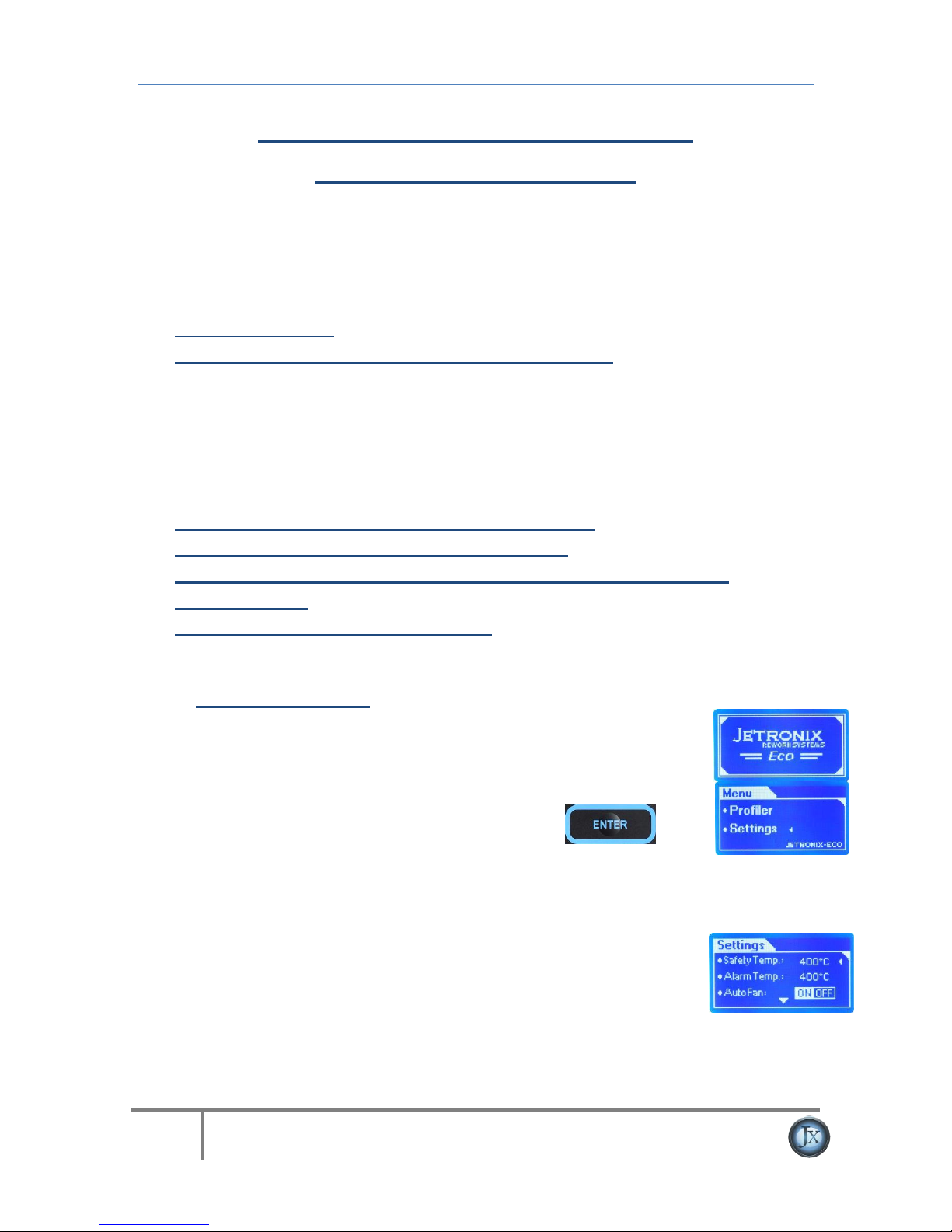

- Connecter la machine à une source d'alimentation et
allumer la machine, l'écran d'accueil s'allume.
- Appuyer sur pour valider les
"Settings"
Consigne de sécurité, à cette valeur de température
tous les éléments chauffants s'éteignent et le
ventilateur se met en marche.
A cette valeur de température la sonnerie d'alarme de
la machine se mettra en marche.

Quick Start Up Guide Jetronix-Eco
11
Jovy Systems® Limited
- Auto Fan : Choisir ON pour activer la mise en
route du ventilateur a la fin du profil. OFF pour
désactiver le ventilateur.
- Unité de température : Permet de choisir °C
ou °F
- Tonalité des touches : ON pour activer le son
des touches. OFF pour désactiver le son.
- Main TC : Permet de choisir le thermocouple qui
se trouve par défaut dans la machine (TC1). Si
vous désirez utiliser un autre thermocouple,
Choisissez alors TC2 dans le menu.
2)Paramètres des profils
a. Créer un Profile
Dans le menu, choisis PROFILER, et appuis sur
ENTER . Ensuite, choisis CREATE.
La Jetronix-Eco permet de créer des profils avec 4
paliers. 1 palier minimum est nécessaire pour créer
un profil. L'étape de préchauffage est
préprogrammée et la puissance de chauffe
prédéfinie. Vous pouvez modifier ou ajuster ces
valeurs.
Les entrées nécessaires à l'étape de préchauffage
sont:
Température souhaitée a la fin du profil et le temps
nécessaire pour achever cette température.
Dans les autres étapes, le paramètre de profil
comprend plusieurs entrées pour régler les
différentes zones de chauffe

Quick Start Up Guide Jetronix-Eco
12
Jovy Systems® Limited
Sur l'onglet principal, utiliser les boutons gauche et
droit pour entrer dans les paramètres des étapes ou
revoir les données entrées
Pour définir les valeurs d'une étape, appuyez sur les flèches Haut ou
Bas pour changer la valeur d'entrée (Bouton Droit pour augmenter
et bouton gauche pour diminuer) .
- Température souhaitée a la fin du profil
- Température de fin souhaitée (Dwell time)
- Tête de chauffe supérieure (0% to 100%)
- Pré-chauffage BGA inférieur (chauffes du milieu)(0% to 100%)
- Pré-chauffage PCB (0% to 100%)
b. Sauvegarde de profile
Après la saisie du profil, procéder à son
enregistrement dans la mémoire de la machine
(capacité de la mémoire prend jusqu'à 50 profils).
Appuyer sur ENTER et choisir SAVE
Le profil sera numéroté selon le nombre de profil
disponible dans la mémoire de la machine.
Vous pouvez donner un nom au profil créer. Il peut
contenir des caractères (A-Z) et des chiffres (0-9). Le
nom du profil ne doit pas excéder 5 caractères alpha-
numérique.
c. Exécuter un profil
Après la création d'un nouveau profil, (le profile peut
ne pas être enregistré quand il est en cours)
exécutez-le en choisissant Run à la Place de Save

Quick Start Up Guide Jetronix-Eco
13
Jovy Systems® Limited
Choisi un des profils enregistrés dans la mémoire de
la machine pour l'éxécuter
Les paramètres du profil seront affichés pour
s'assurer que vous avez choisi le bon profil.
Une fenêtre s'ouvre pour afficher l'étape en cours,
ainsi que la température. (l'étape en cours est alors
en surbrillance). L'écran affiche les thermocouples
utilisés (TC1, TC2 ou les deux).Le temps du profil
s'affiche en quelques secondes.
d. Supprimer un profil
Pour supprimer un profil spécifique de la mémoire
de la machine, choisi Erase
Choisi le numéro du profil
Confirme la suppression pas Confirm Delete
e. Supprimer tous les profils en 1 seule fois
. Supprime tous les profils enregistrés dans la
mémoire de la machines en une seule étape en
choisissant Format
Confirm Delete
Après cette étape, un message s'affiche : "aucun
profil enregistré"..

Quick Start Up Guide Jetronix-Eco
14
Jovy Systems® Limited
3)Etapes d'installation du logiciel
1. Exécutez le CD qui se trouve dans le colis de la machine. Ouvrez le
dossier " additional OS components" et exécuter deux fichiers.
Redémarrez votre ordinateur après l'installation.
a)Microsoft .NET Framework 3.5 Redistributable Package
b)Microsoft Visual C++ Runtime 2008 Redistributable
2. Installez le package du logiciel et le fichier dans le "Software Suite"
dossier (non-compressé). Faites un clic droit choisissez RUN en
tant qu'Administrateur avec Windows Vista ou versions ultérieures.
3. Ouvrez le fichier de Jetronix, C: \ Program Files (x86) \ Jetronix
Rework Systems \ Jetronix Suite, cliquez droit sur le fichier de
l'application Jetronix, clic droit sur Properties ensuite Compatibility
et choisi "Run this program as administrator", ensuite Apply.
4. Exécutez le fichier exécutable du pilote USB et connectez le cable
en marche de Jetronix à l'ordinateur, les pilotes doivent être
détectés automatiquement. Sur l'ecran LCD de la Jetronix
s'affichera: USB Connected. Si le périphérique USB n'est pas
détecté automatiquement, choisissez d'installer les fichiers de pilote
manuellement. Le nom des fichiers source du pilote se trouvent
dans le CD sous le nom de: USB driver source file.
4)Connexion de la Machine au logiciel
1. Exécutez Jetronix Suite, Run Jetronix Suite, l'état du logiciel
de la machine sera: Detecté.

Quick Start Up Guide Jetronix-Eco
15
Jovy Systems® Limited
2. Connectez la Jetronix allumée au PC et lorsque la connexion
sera établie, l'état du logiciel affichera: USB Connected.
3. Cliquez sur: Tools pour connecter la machine.
4. Si la connexion est faite avec succès, l'écran LCD de la
machine affichera l'état de la machine et du logiciel.
5. Choisissez les réglages du logiciel, à partir de "Tools" ensuite
"Settings" puis sur Paramètres. Définissez l'unité d'échelle de
température ° C / ° F et la langue du logiciel (uniquement
disponible en anglais dans la première version).
5)Réglages et paramètres des phases des Profils
- Réglages des phases des profils
- Paramètres
- Options après l'étape de réglages
1. Choisissez un nom pour le profil
2. Choisissez le nombre de phases (préchauffage contrôlé, 1, 2 ou 3)
sont nécessaires selon l'application. Vous devez remplir les étapes
dans l'ordre écrit sinon, la fenêtre de la phase ne sera pas active.
3. Réglez la température de fin de la phase.
4. Si une temporisation est nécessaire suivant le type d'application
vous pouvez définir une durée de 0 à 99 secondes.

Quick Start Up Guide Jetronix-Eco
16
Jovy Systems® Limited
5. Régler le niveau de puissance de chauffage (de 0% à 100%) pour
chaque zone de chauffage dans chaque étape.
6. Après avoir terminé tous les paramètres du profil, vous avez trois
options:
a. Excutez le profil en appuiyant sur "Start process"
b. Sauvegardez le profil sur le PC
c. Sauvegardez le profil sur la mémoire de la machine
6-Processus de profil
-N'importe quel Profil sur la mémoire de la machine ou bien le PC,
ou juste les paramètres, sont pour usage unique.
- Options des phases du processus.
1) Press Start process and set up the process configuration then
press OK.
2) Set the Process Graph Parameters. Enable Time to
Temperature indicator, Time Scale in minutes or seconds and
number of thermocouples to be displayed .
3) The Process Profile ends when the last stage complete
(Thermocouple reading value is equal to the last stage set
temperature and its dwell time passed), or by pressing Stop.
4) The Process Profile Graph could be saved during the process
running or after the process ends by pressing.

Quick Start Up Guide Jetronix-Eco
17
Jovy Systems® Limited
Guía de inicio rápido para operar
la máquina Jetronix-Eco
Introducción:
Esta guía de inicio rápido le ayudará a operar la máquina en breves
pasos pero no reemplaza el Manual de operación.
Contenidos:
1- Configuración.
2- Parámetros para el perfil de un proceso.
a. Crear perfil de proceso.
b. Guardar perfil de proceso.
c. Abrir un perfil de proceso.
d. Borrar un perfil de proceso específico.
e. Borrar todos los perfiles en la memoria de la máquina.
3- Pasos para la instalación del software.
4- Conectando la maquina al software.
5- Configuración las etapas del perfil de proceso y los
parámetros.
6- Ejemplo de perfil de proceso.
---------------------------------------------------------------
1-Configuración
Conecte la máquina a la fuente de energía y enciende
la maquina, aparecerá la pantalla de bienvenida.
Presione el menú de configuración.
El punto de ajuste de seguridad, en este valor de
temperatura todos los calentadores se apagarán y se
prenderá el ventilador.
El ventilador se encenderá automáticamente cuando el
proceso haya finalizado y se apagará automáticamente.
Punto de Ajuste de alarma, en este valor de temperatura
la alarma empezará a funcionar con un sonido audible.

Quick Start Up Guide Jetronix-Eco
18
Jovy Systems® Limited
Puede elegir la unidad de temperatura en el display en
°C o °F.
Presione On en el Keypad Tone para activar el sonido al
presionar cualquier letra del pad. Presione off para
desactivar el sonido.
La maquina equipada con TC1 que es la termocupla
principal por defecto .
Puede hacer el cambio de termocupla opcional
seleccionando TC2 como TC principal.
2-Parámetros del perfil de un proceso.
a. Crear el perfil de un proceso
En el Menú Principal, seleccione “Profiler” y presiones
Enter. Allí puede crear un perfil.
Los perfiles de proceso de Jetronix-Eco están divididos
en etapas opcionales 1 a 4. Los usuarios podrán crear
un perfil de un proceso de al menos una etapa. La
etapa de precalentamiento está pre programada y la
potencia del los calentadores está predefinido, mientras
que el otro usuario define la potencia del los
calentadores para cada zona.
los ingresos requeridos para la etapa de
precalentamiento son la temperatura final de esta fase
y el tiempo de permanencia (dwell time) a esa
temperatura.
El resto de las etapas, el parámetro de perfil de
proceso incluye más registros para cada configuración
de la zona de calentamiento. En la pestaña principal,
use los botones izquierda y derecha para los registros
de parámetros o para revisar los parámetros de las
etapas.
Para configurar el parámetro de una etapa presione
Down/Abajo(Up/Arriba) y Derecha(right) para subir o Izquierda (left)
para bajar el valor registrado,

Quick Start Up Guide Jetronix-Eco
19
Jovy Systems® Limited
- El valor de la temperatura final de la etapa.
- Tiempo de la temperatura final (Dwell time). .
- Nivel de potencia del Calentador superior de 0 a 100% .
- Nivel de potencia del Calentador medio de 0 a 100% .
- Nivel de los calentadores laterales de 0 a 100%
b. Guardar el perfil de un proceso
Después de ingresar los parámetros del perfil del
proceso, guarde el perfil en la memoria de la máquina.
La memoria puede guardar hasta 50 perfiles. Presione
Enter y elija Guardar perfil.
El perfil del proceso se numerará de acuerdo al número
de perfil disponible en la memoria de la máquina.
Escriba un nombre para cada perfil de proceso, elija de
las letras A a Z o números 0 a 9, el nombre puede
ocupar hasta cinco dígitos de longitud.
c. Ejecute un perfil de proceso
Ejecute un perfil de proceso inmediatamente luego de
crear uno nuevo (el perfil de proceso puede no haberse
guardado luego de iniciado). Elija Run en lugar de Save
Ejecute un perfil de proceso guardado en la memoria de
la máquina.
Los parámetros del perfil de proceso se mostrarán en la
pantalla para confirmar la configuración antes de
ejecutar el perfil elegido.
La ventana del proceso en ejecución muestra la
temperatura y el status de la etapa (la etapa en curso se
mostrará en color convertido). El display de la lectura de
termocupla mostrará las termocuplas adjuntadas. (TC1,
TC2 o ambas). El tiempo de perfil de proceso se
mostrará en segundos

Quick Start Up Guide Jetronix-Eco
20
Jovy Systems® Limited
d. Borrar un perfil del proceso específico
Presione Erase para borrar un perfil de proceso
específico de la memoria de la máquina.
Elija el número de perfil.
Confirme el borrado.
e. Borrar todos los perfiles de proceso
Borre todos los perfiles de proceso guardados en la
memoria de la máquina en un sólo paso seleccionando
Format.
Confirme el borrado.
Un mensaje indicando que no hay perfiles guardados
aparecerá una vez finalizado este paso.
3-Pasos para la instalación del software:
1. Inserte el CD con el paquete de la maquina. Abra los componentes
de la carpeta adicional OS y ejecute dos archivos. Reinicie su
computadora luego de que la instalación haya sido exitosa..
a) Microsoft .NET Framework 3.5 Redistributable Package
b) Microsoft Visual C++ Runtime 2008 Redistributable
2. Instale el paquete del software, el archivo en la carpeta Software
Suite (sin comprimir), Click con el botón derecho y elija “Arrancar
como Administrador” en Windows vista o versiones superiores.
3. Abra el archivo Jetronix en C :\Program Files (x86)\Jetronix Rework
Systems\Jetronix Suite, click con el botón derecho en el archivo de
aplicación, click botón derecho para las propiedades y luego la
compatibilidad y elija ejecutar el programa como administrador,
luego presiones Aplicar.
