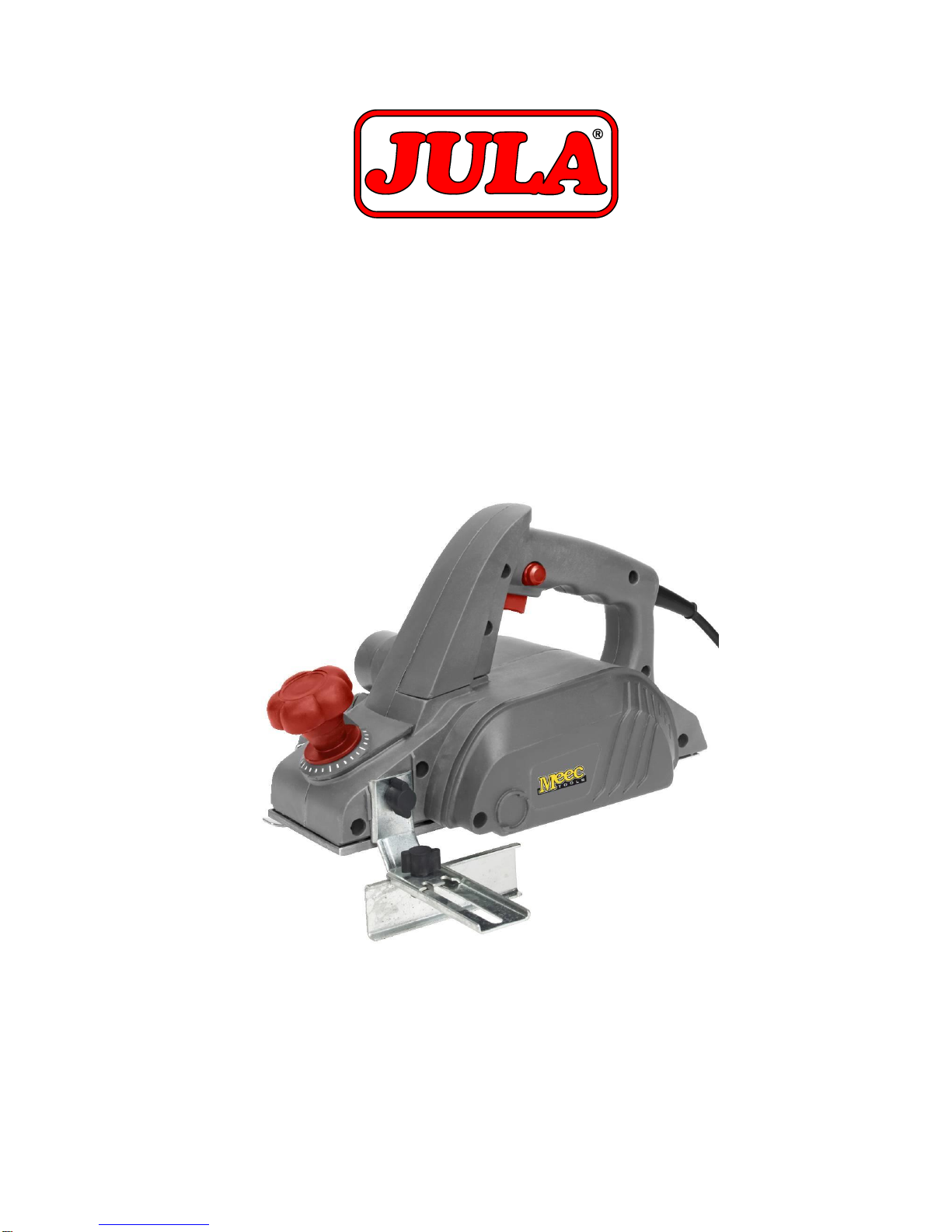

Jula 030-002 User manual

Bruksanvisning för elhyvel
Bruksanvisning for elektrisk høvel
Instrukcja obsługi strugarki elektrycznej
Operating instructions for Electric Planer
030-002
10.08.2016

SE -Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
NO -Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
www.jula.no
PL -Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN -Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

SVENSKA
3
SVENSKA
SÄKERHETSFÖRESKRIFTER
Studera bruksanvisningen noggrant före användning!
Läs denna bruksanvisning noga innan apparaten används.
Håll apparaten under uppsikt under användning då barn finns i närheten.
Kontrollera att nätspänningen överensstämmer med apparatens märkspänning.
Använd aldrig apparaten om den uppvisar skador.
Slå ej knut på elkabeln.
Kontrollera att elkabeln alltid är i god kondition. Risk för elektriska stötar som kan orsaka dödsfall.
Använd aldrig apparaten om dess elkabel eller stickkontakt är skadade, om apparaten har tappats i
golvet eller är skadad.
Apparaten är endast avsedd för tillfällig användning.
Använd handskar och skyddsglasögon.
Utsätt aldrig apparaten för regn eller fukt. Förvara apparaten på en torr plats.
Låt aldrig apparaten ligga obevakad.
Håll apparaten borta från barn.
Apparaten får inte användas i närheten av lättantändliga eller explosiva ämnen eller gaser.
Använd endast original tillbehör och reservdelar från tillverkaren.
Bär inga lösa kläder eller smycken. Ta på Er halkfria skor och använd hårnät om Ni har långt hår.
Se till att Ni står stadigt vid arbetet.
Använd aldrig apparaten i våt omgivning eller i utrymmen med hög luftfuktighet ( badrum, bastu,
etc.). Ingen del av apparaten får sänkas ned i vätska. Risk för elektriska stötar.
Anslutningskabeln får endast bytas av leverantören.
Reparationer får endast utföras av leverantören.
Spänn fast arbetsstycket innan det bearbetas.
Bearbeta aldrig för små arbetsstycken som inte kan hållas fast.
Använd andningsskydd och hörselskydd då hyveln används.
TEKNISKA DATA
Nominell spänning
230 V ~ 50 Hz
Effekt
600 Watt
Varvtal
16000 rpm
Skyddsklass
II
Skärdjup
0-2 mm
Skärbredd
82 mm
Kabellängd
1,8 m
Vikt
2,5 kg
Ljudtrycksnivå, LpA
88,7 dB(A)
Ljudeffektsnivå, LwA
Max vibrationsnivå
(Huvudhandtag)
Max vibrationsnivå
(Extrahandtaget)
99,7 dBA
2,692m/s2, K= 1,5m/s2
4,565m/s2, K= 1,5m/s2
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.
VARNING!
Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet
beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla
delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

SVENSKA
4
BESKRIVNING
Elhyveln är avsedd för hobbyarbeten och inte för yrkesmässigt bruk.
Elhyveln får endast användas på stora arbetsstycken som lätt kan spännas fast. Den är inte avsedd för
stationärt bruk.
ANVÄNDNING
VARNING!
Ingen kroppsdel får komma i närheten av den livsfarliga roterande kniven. Risk för allvarlig
kroppsskada och dödsfall.
FÖRE ANVÄNDNING
Kontrollera att spänningen på hyvelns märkskylt överensstämmer med den aktuella nätspänningen.
Kontrollera att arbetsstycket är fastspänt så att det inte kan flyttas under hyvlingen.
START OCH STOPP
För att starta apparaten, tryck in båda startknapparna på handtaget och för att stoppa, släpp knapparna.
INSTÄLLNING AV SKÄRDJUP
Skärdjupet kan ställas in med ratten på ovansidan. Ratten har en graderad skala och kan ställas in
mellan 0 och 2 mm. Ändra aldrig inställningen under hyvling.
HYVLING
Börja med att ansluta en utsugningsanordning till hyveln. Det kan vara en dammsugare eller annan
avsedd utrustning. Se JULA:s katalog.
VARNING!
Avänd hörselskydd och andningsskydd under hyvlingen.
1. Starta först apparaten.
2. Låt den gå upp i fullt varvtal och ställ främre delen på arbetsstycket.
3. För sakta hyveln framåt och tryck ned bakdelen något så att den kan gå stadigt över arbetsstycket.
4. Hyvla alltid rakt uppifrån. Hyvla aldrig från sidan eller underifrån.
5. Då hyvlingen är klar, vänta tills rotationen har avstannat helt innan du lägger ifrån dig hyveln.
Annars finns risk för att eggarna skadas eller att underlaget skadas.

SVENSKA
5
SKÖTSEL
Varning: Innan något underhåll utförs på apparaten skall anslutningkabeln kopplas loss från
eluttaget. Risk för stötar och dödsfall.
RENGÖRING
Använd aldrig vatten eller skarpa lösningsmedel vid rengöringen.
Rengör med en lätt fuktad trasa och torka torrt med en torr trasa.

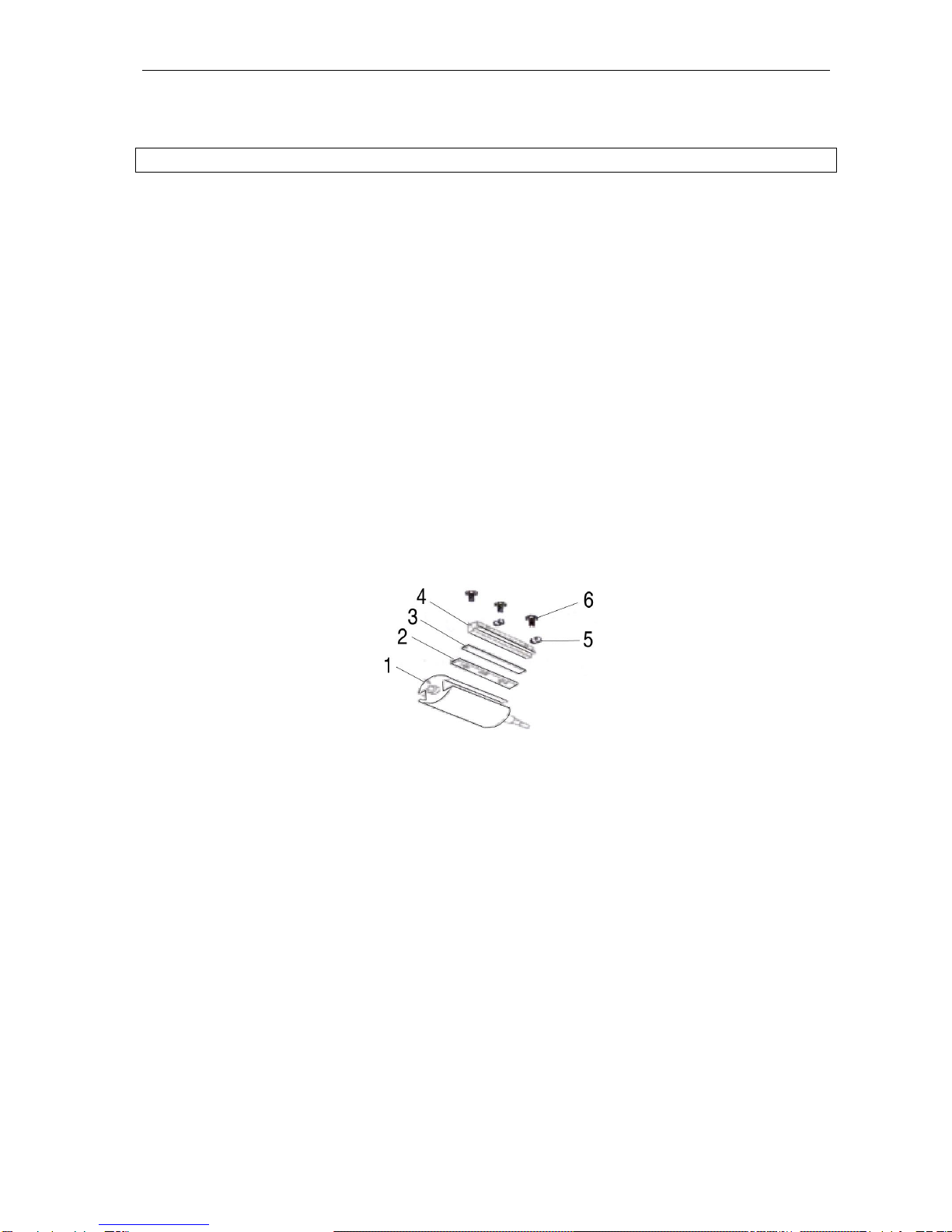

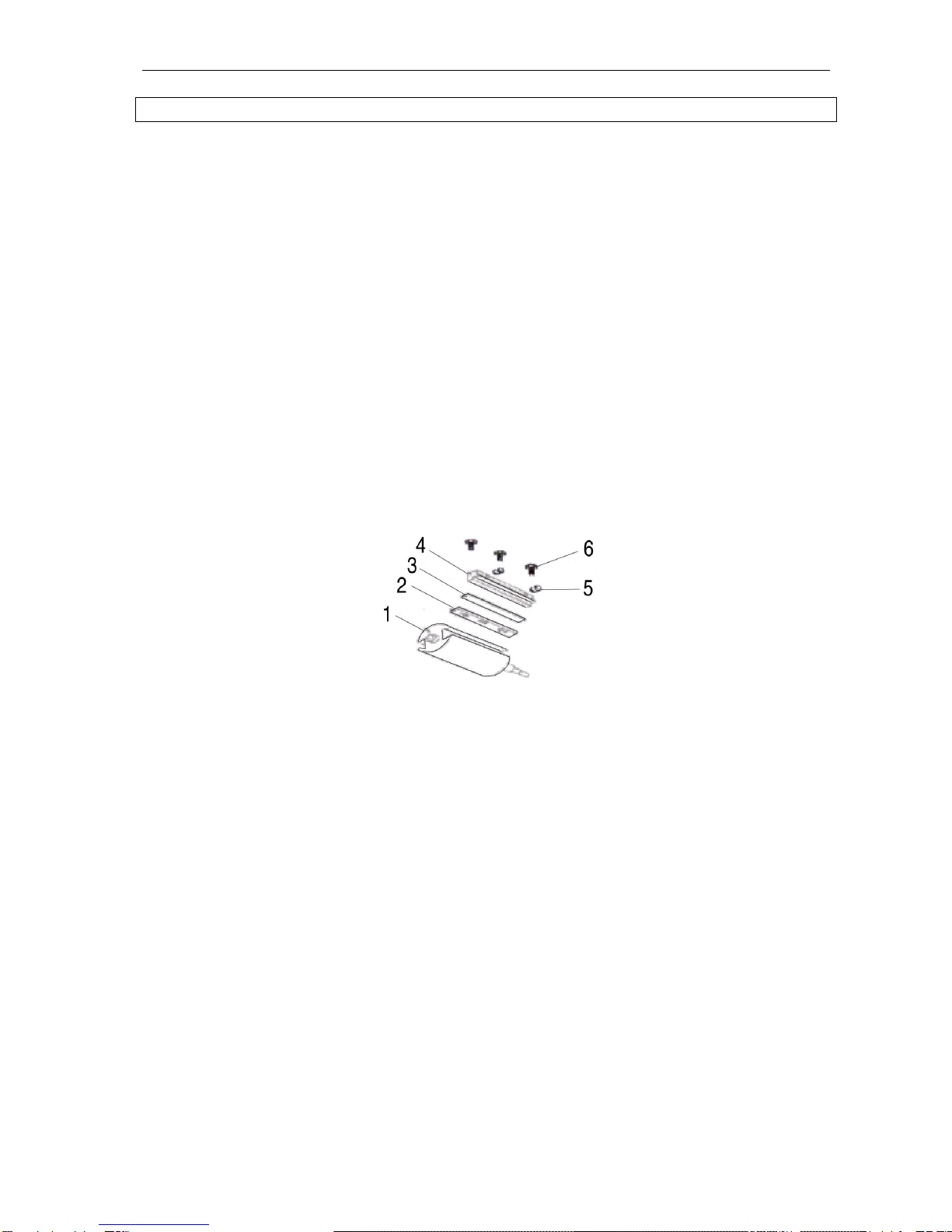

BYTE AV SKÄRSTÅL
Demontering:
1. Använd medlevererat verktyg och skruva loss skruvarna 6.
2. Tag bort skärstålen 2 och 3 samt stödet 4.
Montering:
1. Placera det nya skärstålet 3 mellan bladstödet 4 och bladhållaren 2.
2. Kontrollera att alla monterade delar är centrerade på kutter och inte sticker ut åt någon sida.
3. Drag fast skruvarna 6.
VARNING!
Drag inte fast så hårt så att delarna lossnar igen.
Se figuren nedan.

NORSK
6
NORSK
SIKKERHETSFORSKRIFTER
Les bruksanvisningen grundig før bruk!
Les denne bruksanvisningen nøye før du tar maskinen i bruk.
Hold maskinen under oppsikt når det er barn i nærheten.
Kontroller at nettspenningen stemmer overens med maskinens merkespenning.
Bruk aldri maskinen hvis den er skadet.
Slå ikke knute på strømkabelen.
Kontroller at strømkabelen alltid er i god stand. Fare for elektrisk støt som kan sette liv og helse på
spill.
Bruk aldri maskinen hvis kabelen eller støpselet er skadet, eller hvis maskinen har gått i gulvet eller
er skadet.
Maskinen er kun ment for tilfeldig bruk.
Bruk hansker og vernebriller.
Maskinen må aldri utsettes for regn eller fukt. Oppbevar maskinen på et tørt sted.
La aldri maskinen ligge utilsiktet.
Hold maskinen borte fra barn.
Maskinen må ikke brukes i nærheten av lettantennelige eller eksplosive materialer eller gasser.
Bruk kun originale reservedeler og tilbehør fra produsenten.
Ikke gå med løstsittende klær eller smykker. Bruk sklisikre sko, og bruk hårnett hvis du har langt
hår. Sørg for å stå stødig under arbeidet.
Bruk aldri maskinen i våte omgivelser eller i rom med høy luftfuktighet ( baderom, badstu, osv.).
Ingen del av maskinen må senkes ned i væske. Fare for elektrisk støt.
Tilkoplingskabelen må kun skiftes ut av leverandøren.
Reparasjoner må kun utføres av leverandøren.
Spenn fast arbeidsstykket før det bearbeides.
Du må aldri bearbeide små arbeidsstykker som ikke kan fastspennes.
Bruk pustemaske og hørselsvern når høvelen brukes.

NORSK
7
TEKNISKE DATA
Nominell spenning
230 V ~ 50 Hz
Effekt
600 watt
Omdreiningstall
16.000 o/min
Beskyttelsesklasse
II
Skjæredybde
0-2 mm
Skjærebredde
82 mm
Kabellengde
1,8 m
Vekt
2,5 kg
Lydtrykksnivå, LpA
88,7 dB(A)
Lydeffektsnivå, LwA
99,7 dBA
Maks vibrasjonsnivå (Håndtak)
Maks vibrasjonsnivå (Støttehåndtaket)
2,692m/s2, K=1,5 m/s2
4,565m/s2, K=1,5 m/s2
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.
ADVARSEL!
Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).
BESKRIVELSE
El-høvelen er ment for hobbyarbeid og ikke til yrkesmessig bruk.
El-høvelen må kun brukes på store arbeidsstykker som enkelt kan fastspennes. Den er ikke ment for
stasjonær bruk.
BRUK
ADVARSEL!
Ingen kroppsdeler må komme i nærheten av den livsfarlige roterende kniven. Fare for alvorlige
personskader og død.
FØR BRUK
Kontroller at spenningen på høvelens merkeplate stemmer overens med den aktuelle nettspenningen.
Kontroller at arbeidsstykket er fastspent slik at det ikke beveger seg under høvlingen.
START OG STOPP
Når du skal starte maskinen, trykker du inn begge startknappene på håndtaket. Du stopper maskinen ved
å slippe opp knappene.
INNSTILLING AV SKJÆREDYBDE
Skjæredybden kan stilles inn med rattet på oversiden. Rattet har en gradert skala og kan stilles inn
mellom 0 og 2 mm. Du må aldri endre innstillingen under høvling.
HØVLING
Begynn med å kople en utsugingsanordning til høvelen. Det kan være en støvsuger eller annet egnet
utstyr. Se JULAs katalog.
ADVARSEL!
Bruk hørselsvern og pustemaske under høvlingen.
4. Start maskinen.
5. La den gå opp til fullt turtall, og sett den fremre delen mot arbeidsstykket.
6. Før høvelen sakte fremover og trykk ned bakdelen noe slik at den kan gå stødig over
arbeidsstykket.
7. Høvle alltid rett ovenfra. Høvle aldri fra siden eller nedenfra.

NORSK
8
8. Når høvlingen er ferdig, venter du til rotasjonen har stoppet helt før du legger fra deg høvelen.
Ellers vil det være en fare for at kniveggene skades eller at underlaget skades.
STELL
ADVARSEL!
Før du utfører vedlikehold på apparatet må du kople strømkabelen fra stikkontakten. Fare for
elektrisk støt og død.
RENGJØRING
Bruk aldri vann eller sterke løsemidler til rengjøringen.
Rengjør med en lett fuktet klut, og tørk av med en tørr klut.

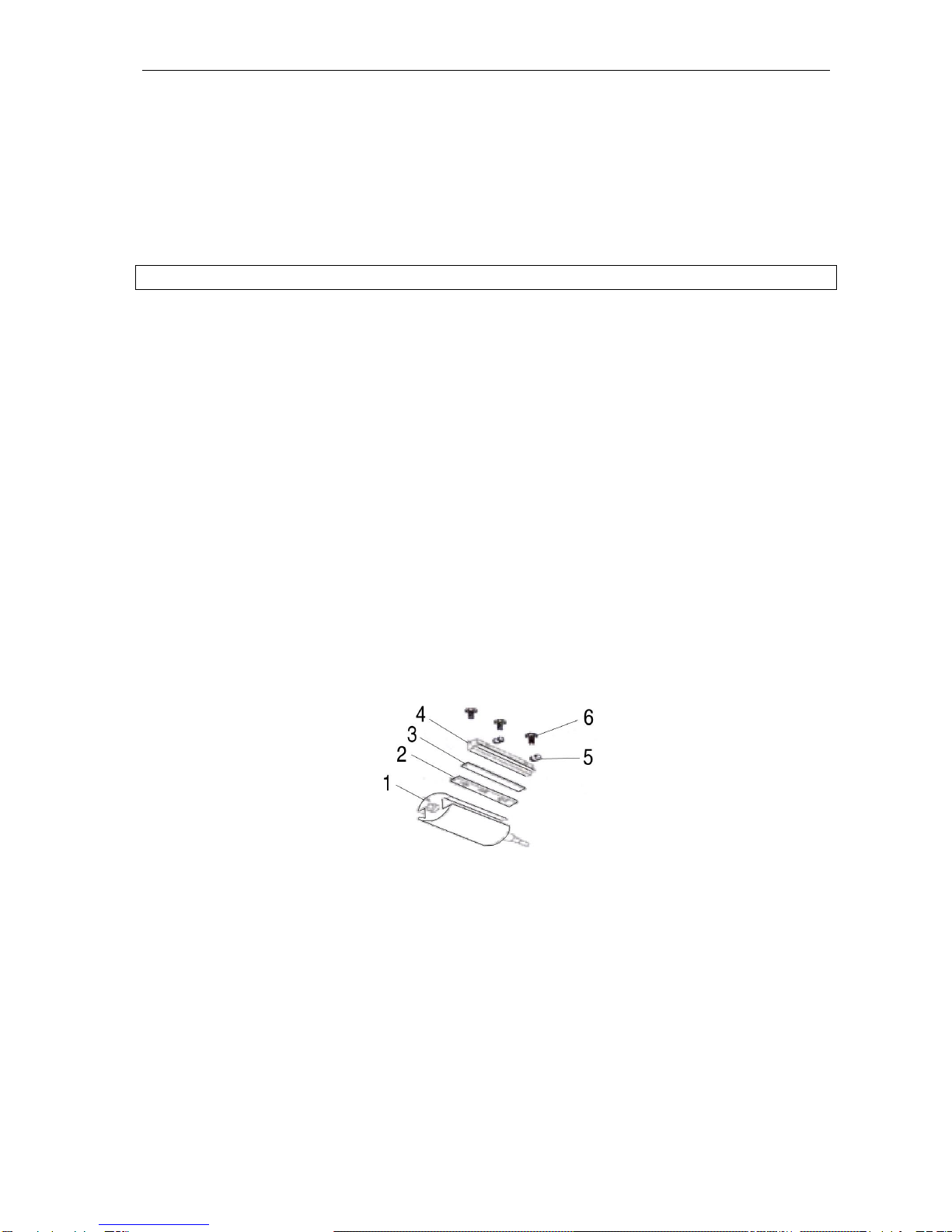

BYTTE SKJÆRESTÅL
Demontering:
9. Bruk medfølgende verktøy, og skru løs skruene 6.
10. Ta bort skjærestål 2 og 3 samt støtten 4.
Montering:
11. Plasser det nye skjærestålet 3 mellom bladstøtten 4 og bladholderen 2.
12. Kontroller at alle monterte deler er sentrert på kutteren og ikke stikker ut på noen av sidene.
13. Trekk til skruene 6.
ADVARSEL!
Trekk ikke til så hardt at delene løsner igjen.
Se figuren nedenfor.

POLSKI
9
POLSKI
PRZEPISY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Przed użyciem urządzenia uważnie przeczytaj instrukcję obsługi.
Podczas korzystania z urządzenia obserwuj je przez cały czas, jeśli w pobliżu znajdują się dzieci.
Sprawdź, czy napięcie sieciowe zgadza się z napięciem znamionowym urządzenia.
Nie używaj urządzenia, jeśli jest uszkodzone.
Nie zawiązuj supłów na kablu.
Zawsze sprawdzaj, czy kabel elektryczny jest w dobrym stanie. Ryzyko śmiertelnego porażenia
prądem.
Nigdy nie używaj urządzenia, jeśli jego kabel sieciowy lub wtyczka są uszkodzone, jeśli urządzenie
upadło na podłogę albo jest uszkodzone.
Urządzenie jest przeznaczone do użytku tymczasowego.
Używaj rękawic i okularów ochronnych.
Nie narażaj urządzenia na działanie deszczu ani wilgoci. Przechowuj urządzenie w suchym
miejscu.
Nigdy nie pozostawiaj urządzenia bez nadzoru.
Trzymaj urządzenie z dala od dzieci.
Urządzenia nie wolno używać w pobliżu substancji i gazów łatwopalnych lub wybuchowych.
Korzystaj wyłącznie z oryginalnych akcesoriów i oryginalnych części zapasowych od producenta.
Nie noś luźnych ubrań ani ozdób. Noś obuwie antypoślizgowe i używaj siatki na włosy, jeśli masz
długie włosy . Zapewnij sobie stabilną pozycję podczas pracy.
Nigdy nie używaj urządzenia w środowisku wilgotnym ani w pomieszczeniach o wysokiej
wilgotności powietrza (łazienka, sauna itp.). Żadnej z części urządzenia nie wolno zanurzać w
cieczy. Ryzyko porażenia prądem.
Kabel sieciowy może zostać wymieniony tylko przez dostawcę.
Napraw może dokonywać tylko dostawca.
Obrabiany przedmiot należy wcześniej unieruchomić.
Nigdy nie obrabiaj przedmiotów zbyt małych, których nie da się unieruchomić.
Podczas korzystania z urządzenia noś maskę ochronną i środki ochrony słuchu.

POLSKI
10
DANE TECHNICZNE
Napięcie nominalne
230 V ~ 50 Hz
Moc
600 W
Prędkość obrotowa
16 000 rpm
Klasa ochrony
II
Głębokość strugania
0-2 mm.
Szerokość strugania
82 mm
Długość kabla
1,8 m
Masa
2,5 kg
Poziom ciśnienia akustycznego LpA
88,7 dB(A)
Poziom mocy akustycznej LwA
Maksymalny poziom drgań (Rękojeść
główna)
Maksymalny poziom drgań (Rękojeść
dodatkowa)
99,7 dBA
2,692m/s2, K= 1,5m/s2
4,565m/s2, K= 1,5m/s2
Używaj okularów ochronnych!
Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może
zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny
narażenia się na działanie drgań.
OSTRZEŻENIE!
Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu
posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te
środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w
warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również
czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym)
wymagane są, aby chronić użytkownika.
OPIS
Strugarka jest przeznaczona do prac hobbystycznych, a nie do użytku profesjonalnego.
Strugarka jest przeznaczona do pracy na dużych przedmiotach, które można łatwo przytwierdzić. Nie jest
przeznaczona do użytku stacjonarnego.
SPOSÓB UŻYCIA
OSTRZEŻENIE!
Żadna część ciała nie może zbliżyć się do niebezpiecznego dla życia obracającego się ostrza.
Ryzyko poważnych obrażeń ciała i śmierci.
PRZED UŻYCIEM:
Upewnij się, że napięcie na tabliczce znamionowej strugarki jest zgodne z aktualnym napięciem
sieciowym.
Upewnij się, że obrabiany obiekt jest odpowiednio przymocowany i nie może się przemieszczać podczas
strugania.
WŁĄCZANIE I WYŁĄCZANIE
W celu włączenia narzędzia wciśnij oba przyciski startowe na uchwycie. W celu wyłączenia, zwolnij
przyciski.
USTAWIENIE GŁĘBOKOŚCI STRUGANIA
Głębokość strugania ustawia się za pomocą pokrętła na wierzchniej części urządzenia. Pokrętło posiada
stopniowaną skalę. Głębokość może być ustawiona pomiędzy 0 a 2 mm. Nigdy nie zmieniaj ustawienia
podczas strugania.
STRUGANIE
Rozpocznij od przyłączenia urządzenia odprowadzającego pył do gniazda w strugarce. Może być to
odkurzacz lub inne przeznaczone do tego celu urządzenie. Patrz: Katalog produktów JULA.
