KD-AVX77/KD-AVX55
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d’installation/raccordement
Handleiding voor installatie/aansluiting
ENGLISH
This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter
is required, which can be purchased at JVC IN-
CAR ENTERTAINMENT dealers.
WARNINGS
• DO NOT install any unit or wire any cable in a
location where;
– it may obstruct the steering wheel and gearshift
lever operations, as this may result in a traffic
accident.
– it may obstruct the operation of safety devices
such as air bags, as this may result in a fatal
accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating
the steering wheel, as this may result in a traffic
accident.
• The driver must not watch the monitor while
driving. It may lead to carelessness and cause an
accident.
• The driver must not put on the headphones while
driving. It is dangerous to shut off the outside
sounds while driving.
• If you need to operate the unit while driving, be
sure to look around carefully.
• If the parking brake is not engaged, “Parking
Brake” appears on the monitor, and no playback
picture will be shown.
– This warning appears only when the parking
brake lead is connected to the parking brake
system built in the car.

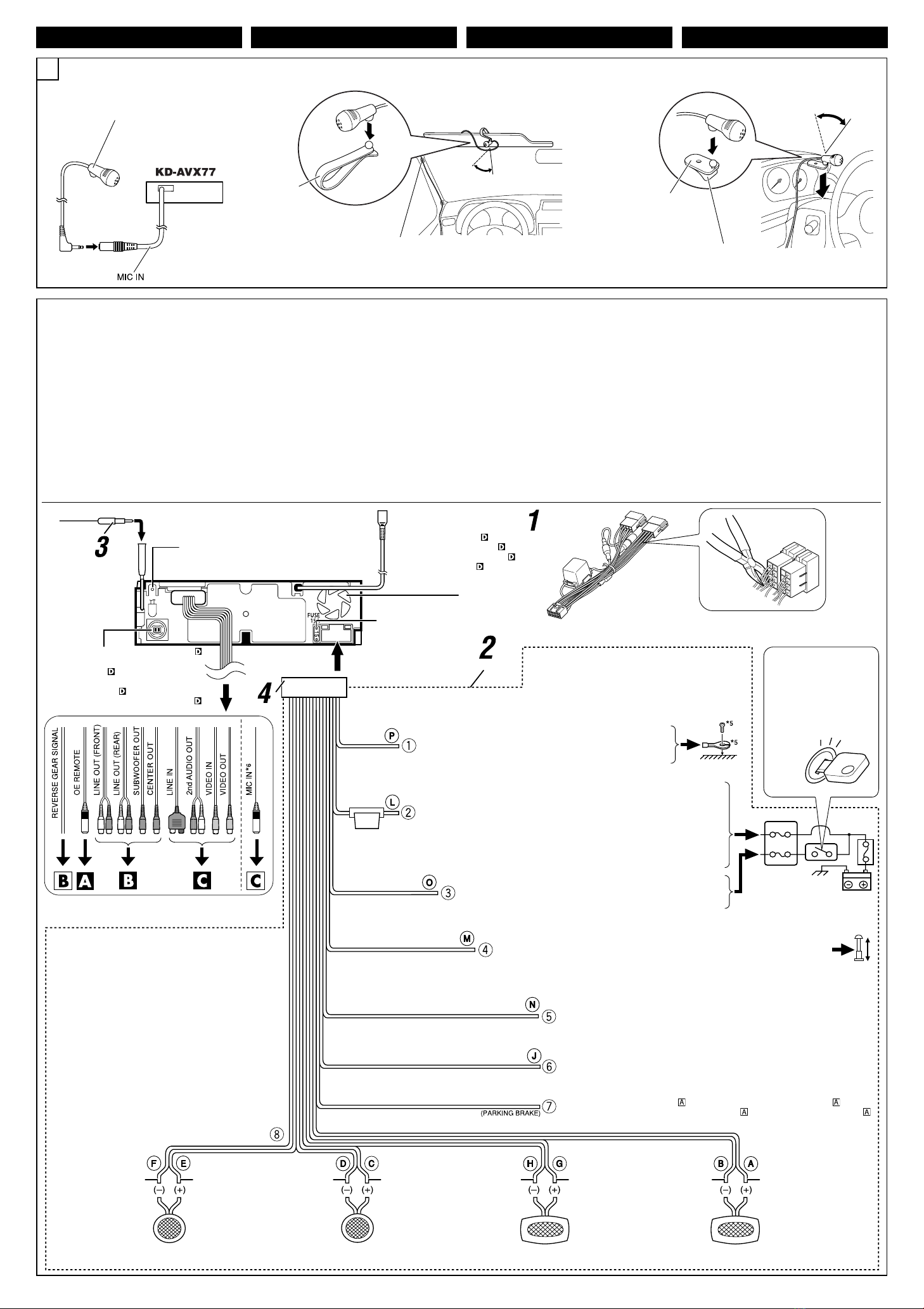

Notes on electrical connections:
• Replace the fuse with one of the specified rating.
If the fuse blows frequently, consult your JVC IN-
CAR ENTERTAINMENT dealer.
• It is recommended to connect speakers with a
maximum power of more than 50 W (both at the
rear and at the front, with an impedance of 4  to
8 Ω).
If the maximum power is less than 50 W,
change <Amplifier Gain> setting to prevent the
speakers from being damaged (see page 24 of the
INSTRUCTIONS).
• To prevent short circuits, cover the terminals of
the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be
careful not to touch it when removing this unit.
• The heat sink becomes very hot. Do not place any
cable where it may touch the heat sink.
• Gather the cables up using the supplied cable tie
as illustrated (only for KD-AVX77).
L
Rubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
F
Crimp connector
Crimpanschlüsse
Raccord à sertir
Krimpaansluiting
I
Washer (ø5)
Unterlegscheibe (ø5)
Rondelle (ø5)
Sluitring (ø5)
J
Lock nut (M5)
Sicherungsmutter (M5)
Ecrou d’arrêt (M5)
Contra- moer (M5)
M
Mounting bolt—M5 x 20 mm
Befestigungsschraube—M5 x 20 mm
Boulon de montage—M5 x 20 mm
Bevestigingsbout—M5 x 20 mm
C
Sleeve
Halterung
Manchon
Huls
E
Power cord
Stromkable
Cordon d’alimentation
Stroomkabel
K
Handles
Griffe
Poignées
Hendels
A/ B
Hard case/Monitor panel
Etui/Monitorfeld
Etui de transport/
Panneau du moniteur
Behuizing/Monitorpaneel
H
Batteries
Batterien
Piles
Batterijen
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt. Verfügt Ihr Fahrzeug nicht über diese
Anlage, ist ein Spannungsinverter erforderlich, der
bei JVC Autoradiohändler erworben werden kann.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des
sources de courant continu de 12 V à masse
NEGATIVE. Si votre véhicule n’offre pas ce type
d’alimentation, il vous faut un convertisseur
de tension, que vous pouvez acheter chez un
revendeur d’autoradios JVC.
AVERTISSEMENTS
•N’INSTALLEZ aucun appareil ni aucun câble
dans un endroit où:
– où il peut gêner l’accès au volant ou au levier
de vitesse car cela peut entraîner un accident
de la circulation.
– où il peut gêner la manipulation de dispositifs
de sécurité tels que les airbags car cela peut
entraîner un accident fatal.
– où il peut gêner la visibilité.
•NE COMMANDEZ pas l’appareil lors de la
manipulation du volant car cela peut entraîner
un accident de la circulation.
•Le conducteur ne doit pas regarder le moniteur
lorsqu’il conduit. Cela peut lui faire perdre sa
concentration et causer un accident.
•Le conducteur ne doit pas utiliser un casque
d’écoute quand il est au volant. Il est en effet
dangereux de bloquer les sons de la circulation
routière pendant la conduite d’un véhicule.
•Si vous devez commander l’appareil pendant
que vous conduisez, assurez-vous de bien
regarder autour de vous.
•Si le frein à main n’est pas engagé, “Parking
Brake (Frein à Main)” s’affiche sur le moniteur et
aucune image de lecture n’apparaît.
– Cet avertissement apparaît uniquement
quand le fil du frein de stationnement
est connecté au système de frein de
stationnement intégré à la voiture.
Remarques sur les connexions électriques:
•Remplacer le fusible par un de la valeur
précisée. Si le fusible saute souvent, consulter
votre revendeur d’autoradios JVC.
•Il est recommandé de connecter des enceintes
avec une puissance de plus de 50 W (les
enceintes arrière et les enceintes avant, avec
une impédance comprise entre 4 Ω et 8 Ω).
Si la puissance maximum est inférieure à
50 W,
changez <Amplifier Gain> pour éviter
d’endommager vos enceintes (voir page 24 du
MANUEL D’INSTRUCTIONS).
•
Pour éviter les court-circuits, couvrir les bornes des fils
qui ne sont PAS UTILISÉS avec de la bande isolante.
•Le dissipateur de chaleur devient très chaud
après usage. Faire attention de ne pas le
toucher en retirant cet appareil.
•Le dissipateur de chaleur devient très chaud.
Ne placez aucun câble en contact avec le
dissipateur de chaleur.
•Assemblez les câbles en utilisant le collier pour
câbles fourni comme montré sur l’illustration
(uniquement pour le KD-AVX77).
D
Trim plate
Frontrahmen
Plaque d’assemblage
Sierplaat
Heat sink
Kühlfläche
Dissipateur de chaleur
Warmte-opnemer

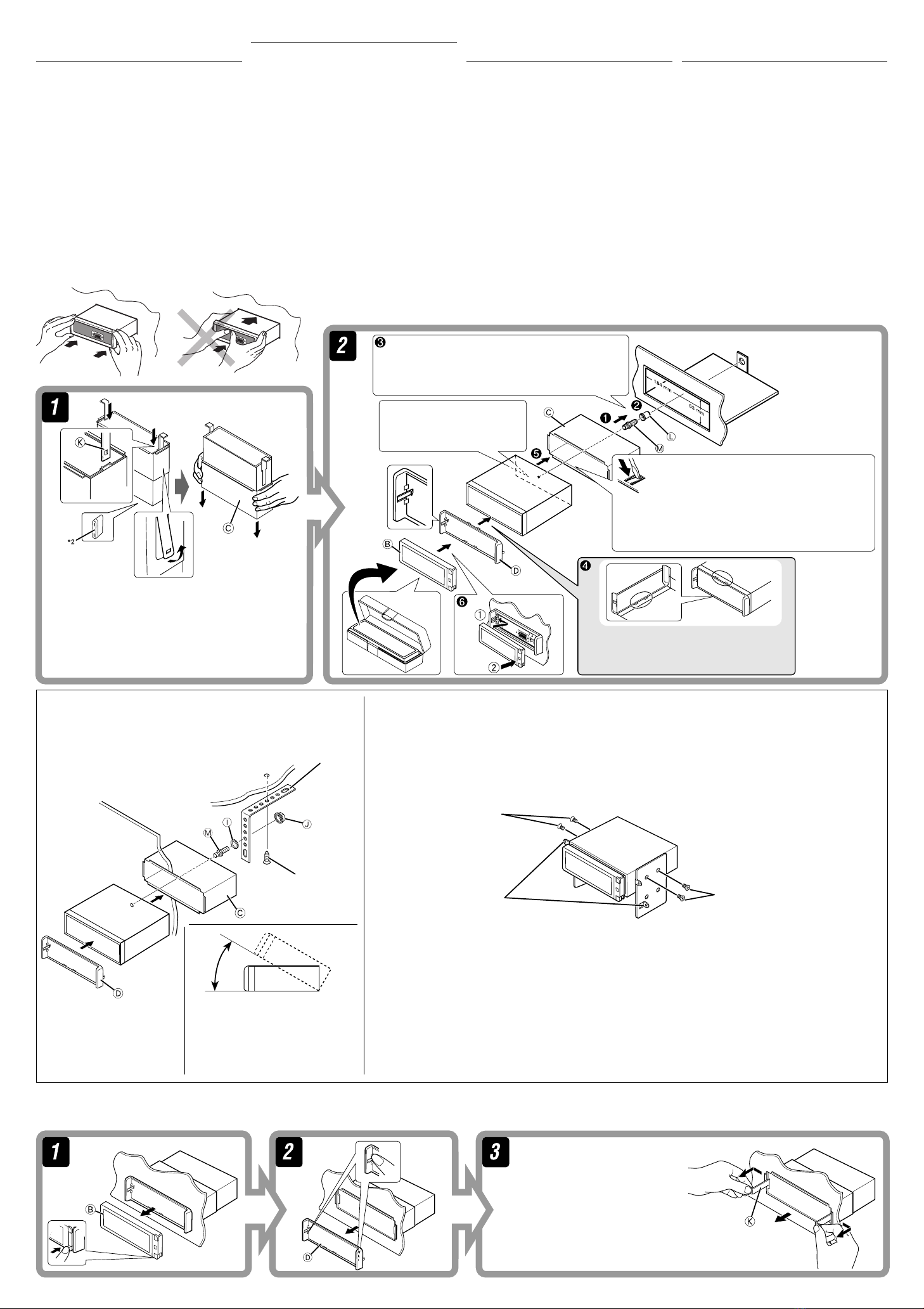

Required space for installation /
Erforderlicher Platz für Einbau / Espace
nécessaire pour l’installation / Voor de
installatie vereiste ruimte
Monitor panel
Monitorfeld
Panneau du moniteur
Monitorpaneel
WAARSCHUWING
•Installeer toestellen en aansluitkabels NIET op
plaatsen waar;
– dit een gevaar vormt voor het bedienen van
het stuur of de versnelling, aangezien elke
belemmering van de juiste werking van het stuur
en de versnelling tot een ongeluk kan lijden.
– dit een gevaar vormt voor de airbag, aangezien
elke belemmering van de werking van de airbag
tot een dodelijk ongeluk kan lijden.
– dit het uitzicht belemmert.
•Bedien GEEN enkele eenheid terwijl u uw handen
aan het stuur nodig hebt, aangezien dit anders tot
een ongeluk kan lijden.
•
De bestuurder dient tijdens het rijden niet naar
de monitor te kijken. De aandacht wordt anders
afgeleid met mogelijk ongelukken als gevolg.
•
De bestuurder mag geen hoofdtelefoon tijdens
het autorijden opzetten. Autorijden is uitermate
gevaarlijk indien u geluiden van buitenaf niet kunt
hoort.
•Indien u het toestel tijdens het rijden moet
bedienen, moet u uitermate voorzichtig zijn.
•Als de handrem niet is aangehaald, verschijnt
“Parking Brake (Handrem)” op de monitor en is
afspelen onmogelijk.
– Deze waarschuwing verschijnt uitsluitend
indien het handremdraad met het in de auto
ingebouwde handremsysteem is verbonden.
Opmerkingenvoordeelektrischeverbindinge:
•Vervang de zekering door een exemplaar met
het aangegeven vermogen. Als de zekering
vaak doorslaat, moet u uw JVC car audio dealer
raadplegen.
•
Sluit bij voorkeur luidsprekers met een hoger
maximaal vermogen dan 50 W (zowel achter als voor,
met een impedantie van
4 Ω t/m 8 Ω ) aan.
Indien het maximale vermogen lager dan 50 W is,
moet u <
Amplifier Gain > in de andere stand stellen
zodat de luidsprekers niet kunnen worden beschadigd
(zie bladzijde 24 van de GEBRUIKSAANWIJZING).
•Om kortsluiting te voorkomen, moet u de
aansluitklemmen van ONGEBRUIKTE gekleurde
draden met isolatieband bedekken.
•De warmte-opnemer kan na gebruik erg heet
worden. Raak de warmte-opnemer niet aan
wanneer u dit apparaat van zijn plaats haalt.
•De warmte-opnemer wordt zeer heet. Leid geen
kabels langs plaatsen waar de kabel in contact
met de warmte-opnemer kan komen.
•Bundel de kabels met gebruik van de bijgeleverde
kabelklem zoals in de afbeelding wordt getoond
(alleen voor de KD-AVX77).
NEDERLANDS
Dit apparaat mag worden gebruikt bij elektrische
systemen die werken op 12 V gelijkstroom met
NEGATIEVE aarding. Als uw auto niet is uitgerust
met een dergelijk systeem, is een spanningsomzetter
vereist. Dit instrument kan worden aangeschaft bij
JVC car audio dealers.
G
Remote controller
Fernbedienung
Télécommande
Afstandsbedienuing
N
Microphone*1
Microfon*1
Microphone*1
Microfoon*1
O
Microphone clip*1
Mikrofonclip*1
Attache de microphone*1
Microfoon-clip*1
P
Microphone holder*1
Mikrofonhalter*1
Support de microphone*1
Houder voor microfoon*1
LVT1938-007A
[E]
Parts list for installation and connection / Teileliste für den Einbau und Anschluß / Liste des pièces pour l’installation et
raccordement / Lijst van onderdelen die u bij installatie en aansluiting nodig hebt
The following parts are provided for this unit. After checking them, please set them correctly.
Die folgenden Teile werden zusammen mit diesem Gerät geliefert. Nach ihrer Überprüfung, die Teile richtig einsetzen.
Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.
De volgende onderdelen worden bij het apparaat geleverd. Installeer ze op de juiste wijze, nadat u ze hebt gecontroleerd.
Dashboard / Armaturenbrett /
Tableau de bord /
Dashboard
WARNHINWEISE
• Installieren Sie keine Komponenten und
verdrahten Sie Kabel NICHT an den folgenden
Orten;
– an denen sie die Bewegungen des Lenkrads und
des Ganghebels behindern könnten. Anderenfalls
führt diese Behinderung möglicherweise zu
ernsten Verkehrsunfällen.
– an denen sie den Betrieb von Sicherheit
seinrichtungen, z.B. Airbags, behindern
könnten. Anderenfalls führt diese Behinderung
möglicherweise zu ernsten Verkehrsunfällen.
– an denen sie die Sicht behindern.
• Betätigen Sie beim Fahren KEINE Geräte.
Anderenfalls führt dies möglicherweise zu einem
ernsten Verkehrsunfall.
• Der Fahrer darf während der Fahrt auf keinen Fall
auf den Monitor sehen. Dies könnte den Fahrer
ablenken und zu Unfällen führen.
• Der Fahrer darf während der Fahrt keine
Kopfhörer tragen. Es ist gefährlich, die
Außengeräusche während der Fahrt zu blockieren.
• Wenn Sie das Gerät beim Fahren bedienen müssen,
dürfen Sie nicht den Blick von der Straße nehmen.
• Wenn die Feststellbremse nicht verriegelt ist,
erscheint „Parking Brake (Feststellbremse)“ auf dem
Monitor und es wird kein Wiedergabebild angezeigt.
– Diese Warnung wird nur angezeigt, wenn das
Feststellbremskabel an das in das Fahrzeug
eingebaute Feststellbremssystem angeschlossen ist.
Hinweise zu elektrischen Anschlüssen:
• Die Sicherung mit einer der entsprechenden
Nennleistung ersetzen. Brennt die Sicherung
häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.
• Es wird empfohlen, Lautsprecher mit einer
Maximalleistung von mehr als 50 W anzuschließen
(sowohl hinten als auch vorne, mit einer Impedanz
von 4 Ω bis 8 Ω).
Wenn die Maximalleistung weniger als 50 W
beträgt, stellen Sie <Amplifier Gain> anders ein,
um Schäden an den Lautsprechern zu vermeiden
(siehe Seite 24 der BEDIENUNGSANLEITUNG).
• Zur Vermeidung eines Kurzschlusses die
Anschlußklemmen der NICHT VERWENDETEN
Leitungen mit Isolierklebeband umwickeln.
• Die Kühlfläche wird nach dem Gebrauch sehr
heiß. Beim Ausbau des Geräts darauf achten, die
Kühlfläche nicht zu berühren.
• Die Kühlfläche erhitzt sich sehr stark. Kabel dürfen
nicht so platziert werden, dass sie die Kühlfläche
berühren.
• Fassen Sie die Kabel mit dem mitgelieferten
Kabelbinder zusammen, wie in der Abbildung
dargestellt (nur für KD-AVX77).
0309MNMMDWJEIN
EN, GE, FR, NL
©2009 Victor Company of Japan, Limited
Trim plate is detached on this illustration for
explanation.
Die Deckplatte ist in dieser Zeichnung zur
Erklärung angebracht.
La plaque de garniture est montrée détachée
sur cette illustration pour les besoins de
l’explication.
Op deze afbeelding is de bekleding verwijdert ter
verduidelijking.
3 mm
5 mm
6 mm
Q
Cable tie*1
Kabelbinder*1
Collier pour câbles*1
Kabelklem*1
Q
Cable tie
Kabelbinder
Collier pour câbles
Kabelklem
*1Only for KD-AVX77. / Nur für KD-AVX77. / Uniquement pour le KD-AVX77. / Alleen voor de KD-AVX77.
Instal_KDAVX7755[E]007A_6.indb 1Instal_KDAVX7755[E]007A_6.indb 1 09.3.19 11:09:28 AM09.3.19 11:09:28 AM

2
*2When you stand the unit, be careful not to damage the fuse on
the rear.
*2Beim Aufstellen des Geräts darauf achten, daß die Sicherung
auf der Rückseite nicht beschädigt wird.
*2Lorsque vous mettez l’appareil à la verticale, faire attention
de ne pas endommager le fusible situé sur l’arrière.
*2 Wanneer u het apparaat rechtop zet, moet u erop letten dat u de
zekering aan de achterkant niet beschadigt.
Do the required electrical connections.
Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.
Réalisez les connexions électriques.
Breng de vereiste elektrische verbindingen tot stand.
Bend the appropriate tabs to hold the sleeve firmly in
place.
Die geeigneten Zapfen biegen, um die Manschette sicher
festzuhalten.
Tordez les languettes appropriées pour maintenir le
manchon en place.
Buig de vereiste lipjes zodat de huls goed op zijn plaats
wordt gehouden.
When using the optional stay / Beim Verwenden der Anker-
Option / Lors de l’utilisation du hauban en option / Wanneer u de
steun gebruikt (facultatief)
When installing the unit without using the sleeve / Beim Einbau des Geräts ohne Halterung / Lors de
l’installation de l’appareil scans utiliser de manchon / Wanneer u het apparaat zonder huls installeert
In a car having the “Required space for installation” (see page 1), first remove the car radio and install the unit in its place.
In einem Fahrzeug wo der „Erforderlicher Platz für Einbau“ (siehe Seite 1), bauen Sie zunächst das Autoradio aus und bauen an
seiner Stelle den Receiver ein.
Dans une voiture avec l’“Espace nécessaire pour l’installation” (voir page 1), retirez d’abord l’ancien autoradio et installez
cet autoradio à sa place.
In een auto met de “Voor de installatie vereiste ruimte” (zie bladzijde 1) moet u eerst de autoradio verwijderen en dan de receiver
op zijn plaats installeren.
Bracket *3
Konsole *3
Support *3
Console *3
*3Not included for this unit.
*3Für diesen Receiver nicht mitgeliefert.
*3Non fourni avec cet appareil.
*3Niet bij deze receiver bijgeleverd.
Flat type screws—M5 x 8 mm *3
Senkkopfschrauben—M5 x 8 mm *3
Vis à tête plate—M5 x 8 mm *3
Platkopschroeven—M5 x 8 mm*3
Install the unit at an angle of less than 30˚.
Stellen Sie das Gerät mit einem Winkel von
weniger als 30° auf.
Installez l’appareil avec un angle de
moins de 30˚.
Installeer het toestel met een hoek kleiner
dan 30°.
Removing the unit
Before removing the unit, release the rear section.
Ausbau des Geräts
Vor dem Ausbau des Geräts den hinteren Teil
freigeben.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Die beiden Handgriffe einsetzen und dann
ziehen wie in der Abbildung gezeigt, so daß
das Gerät entfernt werden kann.
Insérez les deux poignées, puis tirez
de la façon illustrée de façon à retirer
l’appareil.
Plaats de twee hendels en trek ze
vervolgens zoals afgebeeld naar voren
zodat het toestel kan worden verwijderd.
Retrait de l’appareil
Avant de retirer l’appareil, libérer la section
arrière.
Do not block the fan.
Nicht das Gebläse blockieren.
Ne bloquez pas le ventilateur.
Blokkeer de ventilatie niet.
INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical
installation. If you have any questions or require
information regarding installation kits, consult
your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.
• If you are not sure how to install this unit
correctly, have it installed by a qualified technician.
• Make sure not to block the fan on the rear to
maintain proper ventilation when installing the
unit.
• You cannot install the unit on the car which has
any obstacles in the space shown in “Required
space for installation” on page 1.
Caution when installing
Fit the unit into the mounting sleeve by using four
corners of the trim plate.
• DO NOT press the panel (shaded in the
illustration).
EINBAU (IM ARMATURENBRETT)
Die folgende Abbildung zeigt einen typischen
Einbau. Bei irgendwelchen Fragen oder wenn
Sie Informationen hinsichtlich des Einbausatzes
brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese
Einbausätze vertreibt.
• Sind Sie sich über den richtigen Einbau des Geräts
nicht sicher, lassen Sie es von einem qualifizierten
Techniker einbauen.
• Sicherstellen, dass nicht das Gebläse an der
Rückseite verdeckt wird, um richtige Ventilation
beim Einbau zu gewährleisten.
• Sie können die Einheit nicht in einem Fahrzeug
einbauen, wo sich Hindernisse im „Erforderlicher
Platz für Einbau“ wie auf Seite 1 beschrieben
befinden.
Vorsicht bei der Installation
Setzen Sie den Receiver in die Montagemanschette,
indem Sie die vier Ecken der Deckplatte verwenden.
•Drücken Sie NICHT auf die Platte selber (in der
Abbildung schraffiert).
INSTALLATION (MONTAGE DANS LE
TABLEAU DE BORD)
L’illustration suivante est un exemple
d’installation typique. Si vous avez des
questions ou avez besoin d’information
sur des kits d’installation, consulter votre
revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.
•Si l’on n’est pas sûr de pouvoir installer
correctement cet appareil, le faire installer par
un technicien qualifié.
•Lors de l’installation assurez-vous de ne
pas bloquer le ventilateur à l’arrière afin de
permettre une ventilation correcte.
•Vous ne pouvez pas installer l’appareil sur
une voiture qui a certains obstacles dans
l’espace montré dans “Espace nécessaire pour
l’installation” à la page 1.
Précautions lors de l’installation
Fixez l’autoradio sur le manchon de montage
en utilisant les quatre coins de la plaque de
garniture.
•NE POUSSEZ PAS sur le panneau (en gris sur
l’illustration).
INSTALLATIE (INBOUW IN HET
DASHBOARD)
Op de volgende afbeelding kunt u zien hoe de
installatie, normaal gesproken, in zijn werk gaat.
Neem bij vragen of voor meer bijzonderheden over
inbouwpakketten contact op met uw JVC car audio
dealer of een bedrijf dat inbouwpakketten levert.
•Als u niet zeker weet hoe u dit apparaat moet
installeren, kunt u dit beter door een daartoe
gekwalificeerde technicus laten doen.
•Zorg dat u de ventilator op het achterpaneel niet
blokkeert en zo de werking verhindert.
•U kunt het toestel niet installeren in een auto waar
onderdelen of voorwerpen zijn bevestigd in de bij
“Voor de installatie vereiste ruimte” op bladzijde 1.
Voorzorgen voor het installeren
Gebruik de vier hoeken van de afwerkplaat om de
receiver in de bevestigingshuls te plaatsen.
•Druk NIET op het paneel zelf (het grijze gedeelte in
de afbeelding).
Verwijderen van het apparaat
Voordat u het apparaat verwijdert, moet u het
achtergedeelte losmaken.
30˚
Flat type screws—M5 x 8 mm *3
Senkkopfschrauben—M5 x 8 mm *3
Vis à tête plate—M5 x 8 mm *3
Platkopschroeven—M5 x 8 mm*3
Screw (option)
Schraube (Option)
Vis (en option)
Schroef (facultatief)
Stay (option)
Anker (Option)
Hauban (en option)
Steun (facultatief)
Fire wall
Feuerwand
Cloison
Brandscherm
Dashboard
Armaturenbrett
Tableau de bord
Dashboard
Fit the protrusions outside the unit.
Passen Sie die Vorsprünge außen am Gerät an.
Fixez les protubérances à l’extérieur de l’appareil.
Zorg dat de uitsparingen aan de buitenkant zijn.
Note: • When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws are
used, they could damage the unit.
• Tighten the screws firmly to prevent the unit from falling off.
Hinweise: • Beim Anbringen des Gerät an der Konsole sicherstellen, daß 8 mm lange Schrauben verwendet werden. Werden
längere Schrauben verwendet, können sie das Gerät beschädigen.
• Ziehen Sie die Schrauben fest an, um Herunterfallen des Geräts zu verhindern.
Remarque: • Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de
8 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
• Serrez les vis solidement pour éviter que l’appareil tombe.
Opmerking: • Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 8 mm lange schroeven gebruiken. Als u
langere schroeven gebruikt, kan het apparaat worden beschadigd.
• Draai de schroeven goed vast zodat het toestel niet kan vallen.
Instal_KDAVX7755[E]007A_6.indb 2Instal_KDAVX7755[E]007A_6.indb 2 09.3.19 11:09:41 AM09.3.19 11:09:41 AM

3
PRECAUTIONS on power supply and
speaker connections:
• DO NOT connect the speaker leads of the
power cord to the car battery; otherwise,
the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the
power cord to the speakers, check the speaker
wiring in your car.
VORSICHTSMASSREGELN beim
Anschließen der Stromversorgung und
Lautsprecher:
• Die Lautsprecherleitungen des Netzkabels
NICHT an der Autobatterie anschließen, da
sonst das Gerät schwer beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen
des Spannunsgversorgungskabels an die
Lautsprecher, die Lautsprecherverdrahtung in
Ihrem Auto überprüfen.
PRÉCAUTIONS sur l’alimentation et la
connexion des enceintes:
•NE CONNECTEZ PAS les fils d’enceintes du
cordon d’alimentation à la batterie; sinon,
l’appareil serait sérieusement endommagé.
•AVANT de connecter les fils d’enceintes du
cordon d’alimentation aux enceintes, vérifiez le
câblage des enceintes de votre voiture.
VOORZORGSMAATREGELEN bij
hetverbinden van de stroomkabeldraad
met de speakers:
•Verbind de speakerdraden van de
stroomkabel NIET met de accu van de auto;
als u dit wel doet, zal het apparaat ernstige
schade oplopen.
•VOORDAT u de speakerdraden van de stroomkabel
met de speakers verbindt, moet u de bedrading
van de speakers in uw auto controleren.
Y : Yellow
Gelb
Jaune
Geel
R : Red
Rot
Rouge
Rood
If your car is equipped with the ISO connector / Wenn Ihr
Fahrzeug mit dem ISO-Steckverbinder ausgestattet ist / Si votre
voiture est équippée d’un connecteur ISO / Indien uw auto
een ISO-aansluiting heeft
• Connect the ISO connectors as illustrated.
• Schließen Sie die ISO-Steckverbinder an, wie in der Abbildung gezeigt.
•Connectez les connecteurs ISO comme montré sur l’illustration.
•Verbind de ISO-stekkers zoals afgebeeld.
From the car body
Von der Fahrzeugkarosserie
De la carrosserie de la voiture
Van het chassis van de auto
ISO connector of the supplied power cord
ISO-Stecker des mitgelieferten Stromkabels
Connecteur ISO pour le cordon d’alimentation fourni
ISO-stekker van het bijgeleverde spanningssnoer
View from the lead side
Von der Kabelseite aus gesehen
Vue à partir du côté des fils
Gezien vanaf de spanningstoevoerkant
For some VW/Audi or Opel (Vauxhall) automobile / Bei bestimmten VW-/Audi- order Opel- (Vauxhall-)
Fahrzeugen / Pour certaine voiture VW/Audi ou Opel (Vauxhall) / Voor bepaalde VW/Audi en Opel (Vauxhall)
auto’s
Original wiring / Originalverdrahtung / Câblage original /
Oorspronkelijke bedrading Modified wiring 1/ Modifizierte Verdrahtung 1/ Câblage modifié 1/
Veranderde bedrading 1
Use modified wiring 2if the unit does not turn on.
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Utilisez le câblage modifié 2si l’appareil ne se met pas sous tension.
Gebruik methode 2 voor het veranderen van de bedrading indien de receiver niet wordt ingeschakeld.
Modified wiring 2/ Modifizierte Verdrahtung 2/ Câblage modifié 2/
Veranderde bedrading 2
ISO connector
ISO-Steckverbinder
Connecteur ISO
ISO-aansluiting
*4Choking coil
*4Drosselspule
*4Bobine d’arrêt
*4Onderbrekingsspoel
You may need to modify the
wiring of the supplied power
cord as illustrated.
• Contact your authorized car
dealer before installing this
unit.
Es kann erforderlich sein, die
Verdrahtung des mitgelieferten
Stromkabels zu modifizieren, wie
in der Abbildung gezeigt.
• Wenden Sie sich vor dem
Einbau dieses Receivers an Ihre
Auto-Fachwerkstatt.
Vous aurrez peut-être besoin
de modifier le câblage du
cordon d’alimentation
fourni comme montré sur
l’illustration.
•Contactez votre revendeur
automobile autorisé avant
d’installer l’appareil.
U moet mogelijk de bedrading
van het bijgeleverde
spanningssnoer als afgebeeld
veranderen.
•Raadpleeg een erkend
autogarage alvorens deze
receiver te installeren.
ELECTRICAL CONNECTIONS
To prevent short circuits, we recommend that you
disconnect the battery’s negative terminal and make
all electrical connections before installing the unit.
• Be sure to ground this unit to the car’s
chassis again after installation.
• Be sure any cable is not caught on the car’s chassis
or under seats.
ELEKTRISCHE ANSCHLÜSSE
Zur Vermeidung von Kurzschlüssen empfehlen wir,
daß Sie den negativen Batterieanschluß abtrennen
und alle elektrischen Anschlüsse herstellen, bevor das
Gerät eingebaut wird.
• Sicherstellen erneut, daß das Gerät nach
dem Einbau Chassis des Fahrzeugs geerdet
wird.
• Sicherstellen, dass sich kein Kabel am Chassis oder
unter den Sitzen des Fahrzeugs verfangen hat.
RACCORDEMENTS ELECTRIQUES
Pour éviter tout court-circuit, nous vous
recommandons de débrancher la borne négative
de la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la
mise à la masse de cet appareil au châssis de
la voiture après l’installation.
• Assurez-vous qu’aucun câble n’est coincé sur
châssis de la voiture ou sous les sièges.
ELEKTRISCHE VERBINDINGEN
Om kortsluiting te voorkomen adviseren wij u om de
minpool van de accu los te maken en alle elektrische
verbindingen tot stand te brengen voordat u het
apparaat in de auto installeert.
•Aard dit toestel beslist weer op het chassis
van de auto na het installeren.
• Let goed op dat kabels niet in of door het chassis
van de auto of onder stoelen bekneld raken.
Connect the parking brake lead to the parking
brake system built in the car.
Anschluss des Handbremsenkabels an das im
Fahrzeug eingebaute Handbremsensystem.
Connectez le fil de frein de stationnement au
système de frein de stationnement.
Parking brake lead (light green)
Handbremsenkabel (hellgrün)
Fil du frein de stationnement (vert clair)
Parkeerremdraad (lichtgroen)
To metallic body or chassis of the car
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Vers corps métallique ou châssis de la voiture
Naar metalen ondergrond of chassis van de auto
Parking brake switch (inside the car)
Handbremsenschalter (Fahrzeuginneres)
Commutateur de frein de
stationnement (intérieur de la voiture)
Parkeerremschakelaar (in de auto)
Parking brake
Handbremse
Frein de stationnement
Parkeerrem
Sluit de parkeerremdraad op het
parkeerremsysteem van de auto aan.
Connecting the parking brake lead / Anschluss des Handbremsenkabels / Connexion du cordon de frein de stationnement / De parkeerremdraad aansluiten
A
Connecting the reverse gear signal lead (for rear view camera) / Anschließen der Rückwärtsgangsignalleitung (für die Rückfahrkamera) / Connexion du fil de signal de
marche arrière (pour la caméra du rétroviseur) / Aansluiten van het achteruitrij-signaaldraad (voor achteruitkijkcamera) (REVERSE GEAR SIGNAL)
Locate the reverse lamp lead in the trunk.
Suchen Sie die Rückfahrleuchtenleitung im Kofferraum.
Localisez le fil des feux de recul dans le coffre.
Zoek het draad van het achterlicht in de kofferbak.
To reverse lamp
An Rückfahrleuchte
Aux feux de recul
Naar achterlicht
Reverse lamp lead
Rückfahrleuchtenleitung
Fil des feux de recul
Achterlichtdraad
Reverse lamp lead
Rückfahrleuchtenleitung
Fil des feux de recul
Achterlichtdraad
To car battery
An Autobatterie
À la batterie de la voiture
Naar auto-accu
Reverse lamps
Rückfahrleuchte
Feux de recul
Achterlichten
B
Purple with white stripe
Lila mit weißem Streifen
Violet avec bande blanche
Paars met witte strepen
Crimp connector (not supplied)
Crimpanschlüsse (nicht mitgeliefert)
Raccord à sertir (non fourni)
Krimpaansluiting (niet bijgeleverd)
Extension lead (not supplied)
Rückwärtsgangsignal-skabel (nicht mitgeliefert)
Cordon prolongateur (non fourni)
Verlengsnoer (niet bijgeleverd)
Instal_KDAVX7755[E]007A_6.indb 3Instal_KDAVX7755[E]007A_6.indb 3 09.3.19 11:09:48 AM09.3.19 11:09:48 AM

4
ENGLISH FRANÇAISDEUTSCH NEDERLANDS
Before connecting:Check the wiring in the
vehicle carefully. Incorrect connection may cause
serious damage to this unit.
The leads of the power cord and those of the
connector from the car body may be different in
color.
1Cut the ISO connector.
2Connect the colored leads of the power cord in
the order specified in the illustration below.
3Connect the aerial cord.
4Finally connect the wiring harness to the unit.
Vor dem Anschließen: Die Verdrahtung im
Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse
können ernsthafte Schäden am Gerät hervorrufen.
Die Leiter des Stromkabels und die Leiter des
Anschlusses im Fahrzeug können sich farblich
unterscheiden.
1Schneiden Sie den ISO-Steckverbinder auf.
2Die farbigen Adern des Stromkabels in der
Reihenfolge anschließen, wie in der Abbildung
unten gezeigt.
3Das Antennenkabel anschließen.
4Die Kabelbäume am Gerät anschließen.
Avant de commencer la connexion: Vérifiez
attentivement le câblage du véhicule. Une
connexion incorrecte peut endommager
sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des
connecteurs du châssis de la voiture peuvent être
différents en couleur.
1Coupez le connecteur ISO.
2Connectez les fils colorés du cordon
d’alimentation dans l’ordre spécifié sur
l’illustration ci-dessous.
3Connectez le cordon d’antenne.
4Finalement, connectez le faisceau de fils à
l’appareil.
15 A fuse
15 A Sicherung
Fusible 15 A
Zekering 15 A
Rear ground terminal
Hintere Erdungscan-schlußklemme
Borne arrière de masse
Massaklem aan de achterkant
To an external component (see diagram )
Zu einer externen Komponente
(siehe Schaltplan )
Pour connecter un appareil extérieur
(voir le diagramme )
Naar een extern component (zie schema )
*5Not included for this unit
*5Für diesen Receiver nicht mitgeliefert
*5Non fourni avec cet appareil
*5Niet bij deze receiver bijgeleverd
Ignition switch
Zündschalter
Interrupteur d’allumage
Ontstekingsschakelaar
Fuse block
Sicherungsblock
Porte-fusible
Zekeringblok
White with black stripe
Weiß mit schwarzem
Streifen
Blanc avec bande noire
Wit met zwarte streep
White
Weiß
Blanc
Wit
Gray with black stripe
Grau mit schwarzem
Streifen
Gris avec bande noire
Grijs met zwarte streep
Gray
Grau
Gris
Grijs
Green with black stripe
Grün mit schwarzem
Streifen
Vert avec bande noire
Groen met zwarte streep
Green
Grün
Vert
Groen
Purple with black stripe
Lila mit schwarzem
Streifen
Violet avec bande noire
Paars met zwarte streep
Purple
Lila
Violet
Paars
Left speaker (front)
Linker Lautsprecher (vorne)
Enceinte gauche (avant)
Linkerspeaker (voorin)
Right speaker (front)
Rechter Lautsprecher (vorne)
Enceinte droit (avant)
Rechterspeaker (voorin)
Left speaker (rear)
Linker Lautsprecher (hinten)
Enceinte gauche (arrière)
Linkerspeaker (achterin)
Right speaker (rear)
Rechter Lautsprecher (hinten)
Enceinte droit (arrière)
Rechterspeaker (achterin)
To metallic body or chassis of the car
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Vers corps métallique ou châssis de la voiture
Naar metalen ondergrond of chassis van de auto
To a live terminal in the fuse block connecting to the car battery (bypassing the
ignition switch) (constant 12 V)
Zur einer stromführenden Anschlußklemme im Sicherungsblock zum Anschließen
an die Autobatterie (Umgehen des Zündschalters) (konstant 12 V)
A une borne sous tension du porte-fusible connectée à la batterie de la voiture
(en dérivant l’interrupteur d’allumage) (12 V constant)
Naar een onder spanning staande aansluitklem in het zekeringblok die is
aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)
(constant 12 V)
To an accessory terminal in the fuse block
Zur einer Zubehöranschlußklemme im Sicherungsblock
Vers borne accessoire du porte-fusible
Naar een aansluitklem in het zekeringblok
To car light control switch / Zum Autobeleuchtungssteuerung-Schalter /
À l’interrupteur d’éclairage de la voiture / Naar schakelaar van autoverlichting
To cellular phone system / Zur Mobiltelefon /
À un système de téléphone cellulaire / Naar het mobiele-telefoonsysteem
To parking brake (see diagram ) / An Feststellbremse (siehe Schaltplan ) /
Au frein de stationnement (voir le diagramme ) / Naar handrem ( zie schema )
Black
Schwarz
Noir
Zwart
Yellow *7
Gelb *7
Jaune *7
Geel *7
Red
Rot
Rouge
Rood
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
Blauw met witte streep
Orange with white stripe
Orange mit weißem Streifen
Orange avec bande blanche
Oranje met witte streep
Brown / Braun / Marron / Bruin
Light green / Hellgrün
Vert clair / Lichtgroen
To the remote lead of other equipment or power aerial if any (200 mA max.)
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden
(max. 200 mA)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a
une (200 mA max.)
Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig
(200 mA max.)
Alvorens de verbindingen tot stand te
brengen: Moet u de bedrading in de auto
zorgvuldig. Het apparaat kan door verkeerde
verbindingen ernstige schade oplopen.
De draden van het stroomsnoer verschillen
mogelijk van kleur metde aansluitingen op het
chassis van de auto.
1Knip de ISO-stekker af.
2Verbind de gekleurde draden van het
stroomsnoer in de afbeelding hieronder
aangegeven volgorde.
3Sluit de antenne aan.
4Verbind de draadbundel daarna met het
apparaat.
USB cable (see diagram )
USB-Kabel (siehe Schaltplan )
Câble USB (voir le diagramme )
USB-kabel (zie schema )
Fan
Teil
Ventilateur
Ventilator
*6Uniquement pour le KD-AVX77.
*6Alleen voor de KD-AVX77.
*6Only for KD-AVX77.
*6Nur für KD-AVX77.
CConnecting the microphone (only for KD-AVX77) / Anschließen der Mikrofoneinheit (nur für KD-AVX77) / Connexion du microphone (uniquement pour le KD-AVX77) /
Verbinden van de microfoon (alleen voor de KD-AVX77)
Secure the microphone cord using cord cramps (not supplied) if necessary.
Sichern Sie das Mikrofonkabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich.
Fixez si nécessaire le cordon du microphone en utilisant des serre-fils (non fournis).
Zet het microfoonsnoer indien nodig met snoerklemmen (niet bijgeleverd) vast.
or
oder
ou
of
O
Microphone clip
Mikrofonclip
Attache de microphone
Microfoon-clip
P
Microphone holder
Mikrofonhalter
Support de microphone
Houder voor microfoon
Adhesive tape
Klebeband
Ruban adhésif
Plakband
N
Microphone
Microfon
Microphone
Microfoon
12
*7• Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise
power cannot be turned on.
• Do not connect the lead directly to the battery.
*7• Vor der Überprüfung der Funktionsfähigkeit des Geräts
vor dem Einbau, muß diese Leitung angeschlossen
werden, da sonst die Stromversorgung nicht
eingeschaltet werden kann.
• Schließen Sie das Kabel nicht direkt an die Batterie an.
*7• Pour vérifier le fonctionnement de cet appareil
avant installation, ce fil doit être raccordé, sinon
l’appareil ne peut pas être mis sous tension.
• Ne connectez pas le fil directement à la batterie.
*7• Voordat u controleert of het apparaat werkt (alvorens
het te installeren), moet deze draad aangesloten zijn.
Als dit niet het geval is, kan de stroom niet worden
ingeschakeld.
• Verbind het draad niet direct met de accu.
Connections without using the ISO connector / Anschlüsse ohne Verwendung des ISO-Steckverbinders / Connexions sans utiliser le connecteur ISO / Verbinden zonder
gebruik van de ISO-aansluiting
Instal_KDAVX7755[E]007A_6.indb 4Instal_KDAVX7755[E]007A_6.indb 4 09.3.19 11:09:54 AM09.3.19 11:09:54 AM

5
Connecting the external amplifiers / Anschließen der externen Verstärker / Connexion d’amplificateurs extérieurs / Verbinden van externe versterkers
C
B
You can connect amplifiers to upgrade your car
stereo system.
• Connect the remote lead (blue with white
stripe) to the remote lead of the other
equipment so that it can be controlled through
this unit.
• For amplifier only:
– After you have connected the center
speaker, make sure to activate the center
speaker; otherwise, no sound comes out of
the connected center speaker, see page 17 of
the INSTRUCTIONS.
– Disconnect the speakers from this unit, and
connect them to the amplifier. Leave the
speaker leads of this unit unused.
– You can switch off the built-in amplifier and
send the audio signals only to the external
amplifier(s) to get clear sounds and to prevent
internal heat buildup. See page 24 of the
INSTRUCTIONS.
Sie können einen Verstärker anschließen, um Ihre
Autostereoanlage zu erweitern.
• Schließen Sie das Fernbedienungskabel (blau mit
weißem Streifen) an das Fernbedienungskabel
des anderen Geräts an, so daß es über dieses
Gerät gesteuert werden kann.
• Nur für den Verstärker:
– Nachdem Sie den Center-Lautsprecher
angeschlossen haben, vergewissern Sie
sich, dass dieser aktiviert ist; andernfalls
kommt kein Ton vom angeschlossenen
Center-Lautsprecher, siehe Seite 17 der
BEDIENUNGSANLEITUNG.
– Die Lautsprecher von diesem Gerät abtrennen
und am Verstärker anschließen. Die
Lautsprecherleitungen dieses Geräts unbenutzt
lassen.
– Sie können den eingebauten Verstärker
abschalten und die Audiosignale nur zu
dem(n) externen Verstärker(n) ausgeben,
um scharfen Ton zu erhalten und Hitzestau
im Receiver zu vermeiden. Siehe Seite 24 der
BEDIENUNGSANLEITUNG.
Vous pouvez connecter des amplificateurs pour
améliorer votre système autoradio.
• Connectez le fil de commande à distance (bleu
avec bande blanche) au fil de commande à
distance de l’autre appareil de façon qu’il puisse
être commandé via cet appareil.
• Pour l’amplificateur seulement:
– Après avoir connecté l’enceinte centrale,
assurez-vous de mettre en service
l’enceinte centrale; sinon, aucun son ne
sort de l’enceinte centrale connectée, voir
page 17 du MANUEL D’INSTRUCTIONS.
– Déconnectez les enceintes de cet appareil
et connectez-les à l’amplificateur.
Laissez les fils d’enceintes de cet appareil
inutilisés.
– Vous pouvez désactiver l’amplificateur intégré
et envoyer les signaux audio uniquement
à un ou plusieurs amplificateurs extérieurs
afin d’obtenir un son clair et pour éviter un
échauffement interne de l’appareil. Voir page
24 du MANUEL D’INSTRUCTIONS.
Het is mogelijk om uw autostereosysteem uit te
breiden door een versterker aan te sluiten.
• Verbind de externe kabel (blauw met witte
streep) met de externe kabel van het andere
apparatuur zodat deze op afstand vanaf deze
apparaat kan worden bediend.
• Alleen voor een versterker:
– Nadat u de middenluidspreker heeft
aangesloten, moet u de middenluidspreker
activeren; u hoort anders geen geluid via
de middenluidspreker,
zie bladzijde 17 van de
GEBRUIKSAANWIJZING
.
– Koppel de speakers van dit apparaat los en
verbind ze aan de versterker. Gebruik de
speakerdraden van dit apparaat niet.
– U kunt de ingebouwde versterker uitschakelen
en de audiosignalen uitsluitend direct naar
een externe versterker(s) sturen voor een
helder geluid en om te voorkomen dat er te
veel warmte in de receiver wordt opgehoopt.
Zie bladzijde 24 van de GEBRUIKSAANWIJZING .
*9Firmly attach the ground wire to the metallic
body or to the chassis of the car—to the place
uncoated with paint (if coated with paint,
remove the paint before attaching the wire).
Failure to do so may cause damage to the unit.
*9Verbinden Sie den Erdungsleiter mit der
Karosserie oder dem Rahmen des Fahrzeugs.
Die Kontaktstelle darf nicht lackiert sein (sollte
die Kontaktstelle lackiert sein, entfernen Sie
den Lack der Kontaktstelle, bevor Sie den Leiter
befestigen). Wenn der Erdungsleiter nicht
ordnungsgemäß angeschlossen wird, kann dieses
Gerät beschädigt werden.
*9Attachez solidement le fil de mise à la masse
au châssis métallique de la voiture—à un
endroit qui n’est pas recouvert de peinture
(s’il est recouvert de peinture, enlevez d’abord
la peinture avant d’attacher le fil). L’appareil
peut être endommagé si cela n’est pas fait
correctement.
*9Bevestig de aardedraad goed met een metalen
onderdeel of het chassis van de auto—bevestig
op een niet-gelakt gedeelte (indien gelakt,
schuur dan af alvorens de draad te bevestigen).
Het toestel kan worden beschadigd indien de
aardedraad niet goed is aangesloten.
Remote lead
Fernbedienungsleitung
Fil d’alimentation à distance
Afstandbedieningsdraad
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
Remote lead (Blue with white stripe)
Fernbedienungsleitung (Blau mit weißem Streifen)
Fil d’alimentation à distance (Bleu avec bande blanche)
Afstandbedieningsdraad (Blauw met witte streep)
To the remote lead of other equipment or power aerial if any
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig
Y-connector (not supplied for this unit) / Y-Anschluß (für diesen Receiver nicht mitgeliefert) /
Connecteur Y (non fourni avec cet appareil) / Y-connector (niet bij deze receiver bijgeleverd)
Subwoofer
Subwoofer
Caisson de grave
Subwoofer
Rear speakers
Hintere Lautsprecher
Enceintes arrière
Achterspeakers
Front speakers
Vordere Lautsprecher
Enceintes avant
Voorspeakers
Center speaker
Centerlautsprecher
Enceinte centrale
Middenluidspreker
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
Rear speakers
Hintere Lautsprecher
Enceintes arrière
Achterspeakers
Front speakers
Vordere Lautsprecher
Enceintes avant
Voorspeakers
*10 Cut the rear speaker leads of the car’s ISO
connector and connect them to the amplifier.
*10 Schneiden Sie die hinteren Lautsprecherkabel des
ISO-Steckverbinders des Fahrzeugs ab, und schließen
diese an den Verstärker an.
*10 Coupez les fils des enceintes arrière du
connecteur ISO de la voiture et connectez-les à
l’amplificateur.
*10 Knip de achterluidsprekerdraden van de ISO-stekker
van de auto en verbind de draden met de versterker.
*8Audio cord (not supplied)
*8Audiokabel (nicht mitgeliefert)
*8Codon audio (non fourni)
*8Audiosnoer (niet bijgeleverd)
Connections for external component playback / Anschlüsse für externe Komponente / Connexions pour un appareil de lecture extérieur /
Verbinden voor weergave van een extern component
KS-HP2
Cordless headphones (not supplied) *11
Drahtlose Kopfhörer (nicht mitgeliefert) *11
Casque d’écoute sans fil (non fourni) *11
Snoerloze koptelefoon (niet meegeleverd) *11
*11 To listen to disc playback sound while in Dual Zone
operations (see page 43 of the INSTRUCTIONS).
*11 Zum Abhören von Disc-Audio im Dual Zone-Betrieb
(siehe Seite 43 der BEDIENUNGSANLEITUNG).
*11 Pour écouter le son de lecture des disque lors de
l’utilisation du mode Dual Zone (voir page 43 du
MANUEL D’INSTRUCTIONS).
*11 Om in Dual Zone naar een disc te luisteren ( zie
bladzijde 43 van de GEBRUIKSAANWIJZING
).
Camcorder, Navigation System, etc.
Camcorder, Navigationssystem usw.
Caméscope, système de navigation, etc.
Camcorder, navigatiesysteem, etc.
Video cord (not supplied)
Videokabel (nicht mitgeliefert)
Cordon vidéo (non fourni)
Videosnoer (niet meegeleverd)
KV-CM1
Rear view camera (not supplied)
Rückfahrkamera (nicht mitgeliefert)
Caméra de recul (non fournie)
Achteruitkijkcamera (niet bijgeleverd)
Connecting to the steering wheel remote controller / Anschluß an die Lenkradfernbedienung / Connexion de la télécommande de volant /
Verbinden met de stuurwiel-afstandsbediening
If your car is equipped with the steering wheel remote controller, you can operate this unit using the
controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required.
Consult your JVC IN-CAR ENTERTAINMENT dealer for details.
Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver
steuern. Hierfür ist ein für Ihr Fahrzeug passender Radio-Lenkrad-Fernbedienungsadaption von JVC
(nicht im Lieferumfang enthalten) erforderlich. Für weitere Einzelheiten wenden Sie sich an Ihren JVC
Autoradiohändler.
Si votre voiture est munie d’une télécommande de volant, vous pouvez commander cet autoradio
en utilisant la télécommande. Pour le faire, un adaptateur pour télécommande au volant JVC (non
fourni) correspondant à votre voiture est nécessaire. Consultez votre revendeur d’autoradio JVC
pour les détails.
Indien uw auto een stuurwiel-afstandsbediening heeft, kunt u deze receiver met die afstandsbediening
bedienen. Hiervoor heeft u echter een JVC adapter (niet bijgeleverd) nodig die geschikt is voor de
stuurwiel-afstandsbediening van uw auto. Raadpleeg uw JVC car audio dealer voor details.
OE remote adapter (not supplied)
Radio-Lenkrad-Fernbedienungsadaption (nicht im
Lieferumfang enthalten)
Adaptateur pour télécommande au volant (non fourni)
Adapter voor stuurwiel-afstandsbediening (niet bijgeleverd)
Steering wheel remote controller (equipped in the car)
Lenkradfernbedienung (im Fahrzeug installiert)
Télécommande de volant (installée dans la voiture)
Stuurwiel-afstandsbediening (in de auto)
A
OE REMOTE
Steering wheel remote input
Lenkrad-Fernbedienungseingang
Entrée de la télécommande de volant
Invoer afstandsbediening-met-
stuurwieltje
2nd monitor (KV-MR9010, etc.)
2. Monitor (KV-MR9010, usw.)
Second moniteur (KV-MR9010, etc.)
2de monitor (KV-MR9010, etc.)
Audio/video cords (not supplied)
Audio-/Videokabel (nicht mitgeliefert)
Cordon audio/vidéo (non fourni)
Audio- en videosnoeren (niet bijgeleverd)
Normally connect an NTSC monitor. When you watch the
video on iPod or external component, connect a monitor
compatible with both NTSC and PAL.
Normalerweise schließen Sie einen NTSC-Monitor an. Wenn
Sie das Video auf einem iPod oder einer externen Komponente
betrachten, schließen Sie einen mit sowohl NTSC als auch PAL
kompatiblen Monitor an.
Normalement, connectez un moniteur NTSC. Quand vous
regardez les images vidéo d’un iPod ou d’un appareil
extérieur, connectez un moniteur compatible à la fois avec
NTSC et PAL.
Verbind normaliter een NTSC-monitor. Voor het bekijken van
video op een iPod of externe monitor, moet u een voor zowel
NTSC als PAL geschikte monitor verbinden.
Instal_KDAVX7755[E]007A_6.indb 5Instal_KDAVX7755[E]007A_6.indb 5 09.3.19 11:10:01 AM09.3.19 11:10:01 AM

You cannot connect a computer to the USB ( ) terminal of the unit.
Sie können keinen Computer an den USB ( )-Anschluss des Geräts anschließen.
Vous ne pouvez pas connecter un ordinateur à la prise USB ( ) de l’appareil.
U kunt geen computer aansluiten op de USB ( )-aansluiting van het apparaat.
• iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
• iPhone is a trademark of Apple Inc.
• iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA und anderen
Ländern.
• iPhone ist ein Warenzeichen der Apple Inc.
•iPod est une marque de commerce d’Apple Inc., enregistrée aux États-Unis
et dans les autres pays.
•iPhone est une marque de commerce de Apple Inc.
•iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere
landen.
•iPhone is een handelsmerk van Apple Inc.
6
D
USB cable (approx.1.2 m)
USB-Kabel (ca. 1,2 m)
Câble USB (environ 1,2 m)
USB-kabel (ongeveer 1,2 meter)
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers
grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s
chassis using shorter and thicker cords?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers
grounded in common?
• This unit does not work at all.
* Have you reset your unit?
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig
angeschlossen?
• Stromversorgung kann nicht eingeschaltet
werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang.
* Ist die hintere Erdungsklemme mit kürzeren
und dickeren Kabeln an das Fahrzeugchassis
angeschlossen?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Diese Einheit funktioniert überhaupt nicht.
* Haben Sie Ihre Einheit zurückgesetzt?
EN CAS DE DIFFICULTES
• Le fusible saute.
*Les fils rouge et noir sont-ils racordés
correctement?
• L’appareil ne peut pas être mise sous
tension.
*Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
*Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
*Le fil de sortie d’enceinte est-il à la masse?
*Les bornes “–” des enceintes gauche et droit
sont-elles mises ensemble à la masse?
• Interférence avec les sons.
*La prise arrière de mise à la terre est-elle
connectée au châssis de la voiture avec un
cordon court et épais?
• L’appareil devient chaud.
*Le fil de sortie d’enceinte est-il à la masse?
*Les bornes “–” des enceintes gauche et droit
sont-elles mises ensemble à la masse?
• Cet appareil ne fonctionne pas du tout.
*Avez-vous réinitialisé votre appareil?
PROBLEMEN OPLOSSEN
• De zekering slaat door.
*Zijn de rode en de zwarte draden op de juiste
manier aangesloten?
• De stroom kan niet worden ingeschakeld.
*Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
*Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
*Is de uitgaande speakerdraad geaard?
*Zijn de “–” polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
• Geluid wordt door ruis gestoord.
*Is de aarde-aansluiting achter met gebruik van
kortere en dikkere snoeren met het chassis van
de auto verbonden?
• Het apparaat raakt verhit.
*Is de uitgaande speakerdraad geaard?
*Zijn de “–” polen van de linker- en de
rechterspeakers gemeenschappelijk geaard?
• Receiver werkt helemaal niet.
*Heeft u de receiver teruggesteld?
USB device
USB-Gerät
Périphérique USB
USB-apparatuur
USB devices / USB-Geräte / Périphériques USB / USB-apparatuur
To disconnect the connector / Zum Abtrennen des Steckverbinder
/ Pour déconnecter le connecteur / Ontkoppelen van de stekker
Hold the connector top tightly (1), then pull it out (2).
Halten Sie die Steckverbinder-Oberseite fest (1) und ziehen Sie ihn
heraus (2).
Tenez fermement le connecteur par-dessus (1) et tirez vers
l’extérieur (2).
Druk stevig op de bovenkant van de stekker (1) en trek tegelijkertijd
de stekker (2) naar u toe.
AKT-DB1000
B* 12 CD-CH / KS-PD100 / KS-U57 / KS-U58
*12 To use these components, set the external input setting correctly (see page 19 of the INSTRUCTIONS).
*12 Zur Verwendung dieser Komponenten stellen Sie die externe Eingangseinstellung richtig ein (siehe Seite 19
der BEDIENUNGSANLEITUNG).
*12 Pour utiliser ces appareils, réglez l’entrée extérieure correctement (voir page 19 du MANUEL
D’INSTRUCTIONS).
*12 Voor het gebruik van deze componenten moet de juiste externe ingangsinstelling zijn gekozen ( zie
bladzijde 19 van de GEBRUIKSAANWIJZING
).
When connecting the external components, refer
also to the manuals supplied for the components
and adapters.
CAUTION:
Before connecting the external components,
make sure that the unit is turned off.
You can connect the following JVC components
to the CD changer jack.
JVC Component Model name
CD changer (CD-CH) CH-X1500 etc.
JVC DAB tuner KT-DB1000
You can also connect the following components
through the various JVC adapters.
• Connection cords may need to be purchased
separately.
Component Adapter
Model name
iPod Interface adapter
for iPod
KS-PD100
Portable audio player
with line output jacks
Line input adapter
KS-U57
Portable audio player
with 3.5 mm stereo mini
jack
AUX input adapter
KS-U58
When connecting two components, it is
recommended that you connect them in series as
explained below.
Beim Anschließen der externen Komponenten
siehe auch für die Komponenten und den Adapter
mitgelieferte Anleitungen.
ACHTUNG:
Vor dem Anschließen der externen Komponenten
sicherstellen, dass das Gerät ausgeschaltet ist.
Sie können die folgenden JVC-Komponenten an die
CD-Wechslerbuchse anschließen.
JVC-Komponente Modellname
CD-Wechsler (CD-CH) CH-X1500 usw.
DAB-Tuner von JVC KT-DB1000
Sie können auch die folgenden externen Komponenten
über die verschiedenen JVC-Adapter anschließen.
• Es kann erforderlich sein, Verbindungskabel
getrennt zu kaufen.
Komponente Adapter
Modellname
iPod Schnittstellenadapter
für iPod
KS-PD100
Tragbarer Audio-Player
mit Line-Ausgangsbuchsen
Line-Eingangsadapter
KS-U57
Tragbarer Audio-Player
mit 3,5-mm-Stereo-
Minibuchse
AUX-
Eingangsadapter
KS-U58
Beim Anschließen von mehr als zwei Komponenten
wird empfohlen, dass Sie diese wie unten beschrieben
in Reihe anschließen.
Zie tevens de gebruiksaanwijzingen van de andere
componenten en adapter voor het verbinden van
externe componenten.
WAARSCHUWING:
Controleer alvorens de externe componenten aan
te sluiten dat dit toestel beslist is uitgeschakeld.
U kunt de volgende JVC componenten met de
CD-wisselaaraansluiting verbinden.
JVC component Modelnaam
CD-wisselaar (CD-CH) CH-X1500, etc.
JVC DAB tuner KT-DB1000
U kunt tevens de volgende componenten via
diverse JVC adapter verbinden.
• U moet mogelijk aansluitsnoeren aanschaffen.
Component Adapter
Modelnaam
iPod Interface-adapter
voor iPod
KS-PD100
Draagbare audiospeler met
lijnuitgangsaansluitingen
Lijningangsadapter
KS-U57
Draagbare audiospeler
met 3,5 mm stereo
miniaansluiting
AUX-ingangsadapter
KS-U58
Indien u twee componenten gaat verbinden, dient
u bij voorkeur deze in-serie te verbinden zoals
hieronder wordt uitgelegd.
Lors de la connexion des appareils extérieurs,
référez-vous aussi aux manuels fournis avec les
appareils et les adaptateurs.
PRECAUTION:
Avant de connecter les appareils extérieurs,
assurez-vous que l’appareil est hors tension.
Vous pouvez connecter les appareils JVC suivants
à la prise de changeur de CD.
Appareil JVC Nom du modèle
Changeur de CD (CD-CH) CH-X1500, etc.
Tuner DAB JVC KT-DB1000
Vous pouvez aussi connecter les appareils
suivants en utilisant divers adaptateurs JVC.
• Vous pouvez avoir besoin d’acheter certains
cordons de connexion séparément.
Appareil Adaptateur
Nom du modèle
iPod Adaptateur d’interface
pour iPod
KS-PD100
Lecteur audio portable
avec prises de sortie
de ligne
Adaptateur d’entrée de
ligne
KS-U57
Lecteur audio portable
avec mini fiche stéréo
de 3,5 mm
Adaptateur d’entrée
auxiliaire
KS-U58
Lors de la connexion de deux composants, il est
recommandé que vous les connectiez en série
comme expliqué.
KD-AVX77/KD-AVX55
Connecting external components / Anschließen der externen Komponenten / Connexion des appareils extérieurs / Verbinden van externe componenten
iPod/iPhone
iPod/iPhone
KS-U30
CD changer jack
Buchse für CD-Wechsler
Prise du changeur de CD
Aansluiting voor CD-wisselaar
USB 2.0 cable / USB-2.0-Kabel /
Câble USB 2.0 / USB 2.0 kabel
Connecting the iPod or iPhone device to the USB terminal / Anschluss des iPods oder iPhone-Geräts
am USB-Anschluss / Connexion du périphérique iPod ou iPhone à la prise USB / Verbinden van een
iPod of iPhone met de USB-aansluitin
You can connect the iPod or the iPhone to the USB terminal using the following cables:
– To listen to the music: USB 2.0 cable (accessory of the iPod/iPhone)
– To watch the video: USB Audio and Video cable for iPod/iPhone—KS-U30 (not supplied)*13
Sie können den iPod oder iPhone am USB-Anschluss mit den folgenden Kabeln anschließen:
– Zum Musikhören: USB-2.0-Kabel (Zubehör für den iPod/iPhone)
– Zum Betrachten von Video: USB-Audio- und Videokabel für iPod/iPhone—KS-U30 (nicht mitgeliefert)*13
Vous pouvez connecter le iPod ou le iPhone à la prise USB en utilisant les câbles suivants:
– Pour écouter la musique: Câble USB 2.0 (accessoire du iPod/iPhone)
– Pour regarder une séquence vidéo: Câble USB Audio et vidéo pour iPod/iPhone—KS-U30 (non fourni)*13
U kunt een iPod of iPhone met de USB-aansluiting verbinden met gebruik van de volgende kabels:
– Luisteren naar muziek: USB 2.0 kabel (accessoire van de iPod/iPhone)
– Bekijken van video: USB audio- en videokabel voor iPod/iPhone—KS-U30 (niet bijgeleverd)*13
*13 When using the cable, make sure <iPod(Off)> is selected for <AV Input> (see page 19 of the INSTRUCTIONS).
*13 Bei Verwendung des Kabels stellen Sie sicher, dass <iPod(Off)> für <AV Input> gewählt ist (siehe Seite 19 der
BEDIENUNGSANLEITUNG).
*13 Lors de l’utilisation de ce câble, assurez-vous que <iPod(Off)> est choisi pour <AV Input> (voir page 19 du MANUEL
D’INSTRUCTIONS).
*13 Bij gebruik van deze kabel, moet <iPod(Off)> voor <AV Input> worden gekozen ( zie bladzijde 19 van de GEBRUIKSAANWIJZING ).
Instal_KDAVX7755[E]007A_6.indb 6Instal_KDAVX7755[E]007A_6.indb 6 09.3.19 11:10:10 AM09.3.19 11:10:10 AM
